Smegenų būsenos piktogramos interpretavimas VEXcode V5 – VEX biblioteka

Smegenų būseną galite nustatyti žiūrėdami į piktogramą.

Baltų smegenų piktograma „VEXcode V5“ įrankių juostoje.

Oranžinė smegenų piktograma „VEXcode V5“ įrankių juostoje.

Baltųjų smegenų piktograma

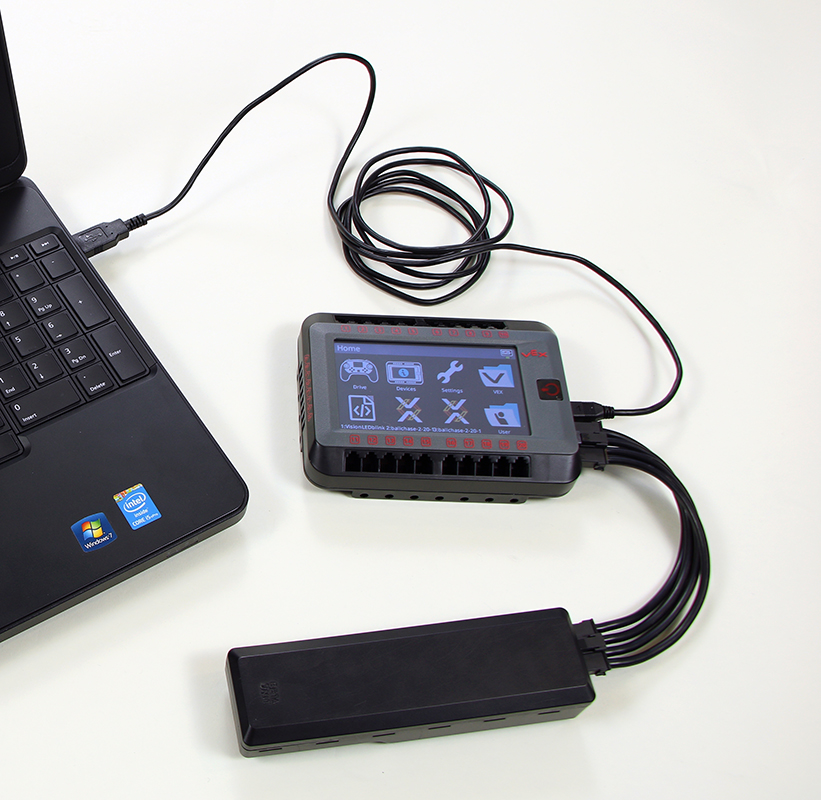

Įjungtas V5 smegenų modulis, prijungtas prie V5 baterijos ir nešiojamojo kompiuterio.

Įsitikinkite, kad „Brain“ yra tinkamai prijungtas prie kompiuterio ir įjungtas.

Patikrinkite, ar USB kabelis veikia tinkamai.
Spustelėkite čia jei norite padėti įjungti smegenis.

Oranžinė smegenų piktograma

„VEXcode V5“ su oranžine „Brain“ piktograma įrankių juostoje, rodančia, kad „Brain“ programinė įranga yra pasenusi. Atidarytas išskleidžiamasis meniu „Smegenys“ ir šalia užrašo „Firmware“ yra mygtukas „Pasenusi“.

Galite atnaujinti smegenis VEXcode V5 pasirinkę mygtuką Pasenęs.

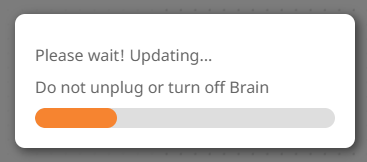

„VEXcode V5“ atnaujinimo raginimas su eigos juosta ir užrašu „Prašome palaukti!“. Atnaujinant, neatjunkite ir neišjunkite „Brain“.

Palaukite, kol bus atnaujinta programinė įranga.

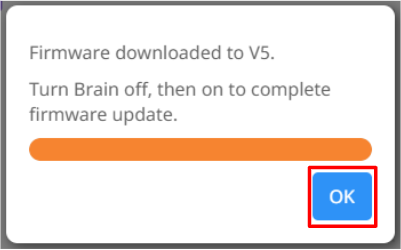

„VEXcode V5“ atnaujinimas baigtas, o apačioje yra mygtukas „Gerai“ ir pranešimas „Į V5 atsisiųsta programinė įranga“. Išjunkite „Brain“, tada įjunkite, kad užbaigtumėte programinės įrangos atnaujinimą.

Pasirinkite Gerai ir įjunkite smegenis.

Žalioji smegenų piktograma

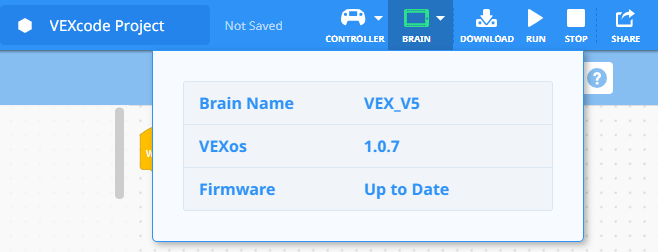

„VEXcode V5“ su žalia „Brain“ piktograma įrankių juostoje, rodančia, kad „Brain“ programinė įranga yra atnaujinta. Atidarytas išskleidžiamasis meniu „Smegenys“ ir rodoma „VEXos“ versija be mygtuko „Atnaujinti“.

Esate pasirengę atsisiųsti savo projektą.

Jei reikia pagalbos atsisiunčiant projektą į savo robotą, spustelėkite čia.
