Indikatorių lempučių supratimas – IQ Brain (1-os kartos)

Smegenų šviesos diodo spalva rodo smegenų, VEX IQ roboto baterijos ir VEX IQ radijo ryšio būseną.

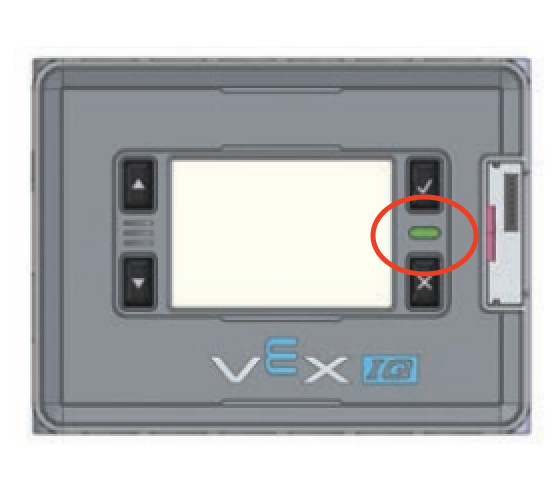

Smegenys su paryškinta LED indikatoriaus lempute. Lemputė yra tarp mygtukų Check ir X.

LED spalva   Būsena

Tvirtai žalios indikatoriaus lemputės piktograma.

 Tvirta žalia Brain ON – pakankamas roboto baterijos lygis – be radijo ryšio NE (ieškoma).

Mirksinčios žalios indikatoriaus lemputės piktograma.

 Mirksi žaliai „Brain ON“ – pakankamas roboto baterijos lygis – naudojant gerą radijo ryšį.

Ištisai raudonos indikatoriaus lemputės piktograma.

 Tvirta raudona Žemas roboto akumuliatoriaus lygis – be radijo ryšio

Mirksinčios raudonos indikatoriaus lemputės piktograma.

 Mirksi raudonai Žemas roboto baterijos lygis – geras radijo ryšys

Pastaba: Priklausomai nuo baterijos apkrovos, jei akumuliatorius nukrenta į raudoną zoną, šviesos diodas išliks tokios spalvos, kol bus išjungtas, tačiau Robot Brain LCD ekranas visada rodys esamą įtampos lygį.
