VEX IQ (1-osios kartos) akumuliatoriaus trikčių šalinimas įkraunant rankiniu būdu – VEX biblioteka

Rankinis VEX IQ roboto akumuliatoriaus įkrovimas yra trikčių šalinimo būdas, kurį reikėtų išbandyti tik tuo atveju, jei akumuliatorius neveikia, o akumuliatoriaus įkrovimas nepavyko. Tokiu atveju pamatysite, kad IQ baterijos įkroviklio indikatorius mirksi raudonai, kai akumuliatorius bus įdėtas. Rankinis įkrovimas kitu metu gali sugadinti roboto akumuliatorių.

1 veiksmas: surinkite reikiamus komponentus.

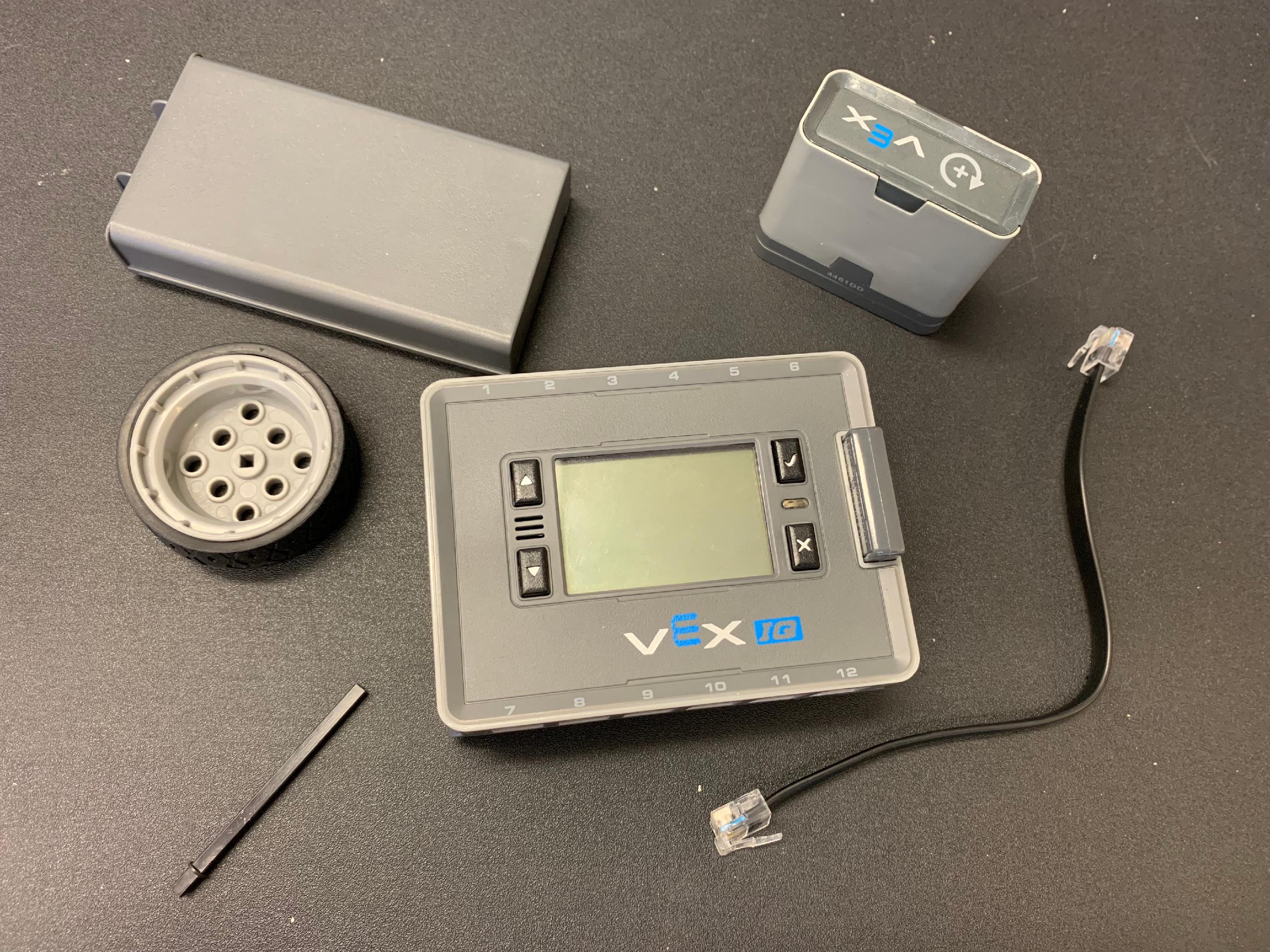

Išmanusis variklis, variklio velenas, IQ smegenys, IQ baterija, išmanusis kabelis ir ratas kartu ant stalo.

Surinkite šiuos elementus:

1 VEX IQ išmanusis variklis
Bet koks metalinis variklio velenas
VEX IQ Robot Brain
VEX IQ roboto akumuliatorius su roboto akumuliatoriaus gedimu (mirksi raudonas įkroviklio šviesos diodas)
1 išmanusis kabelis
1 Ratas arba pavara

2 veiksmas: įkiškite roboto bateriją į smegenis.

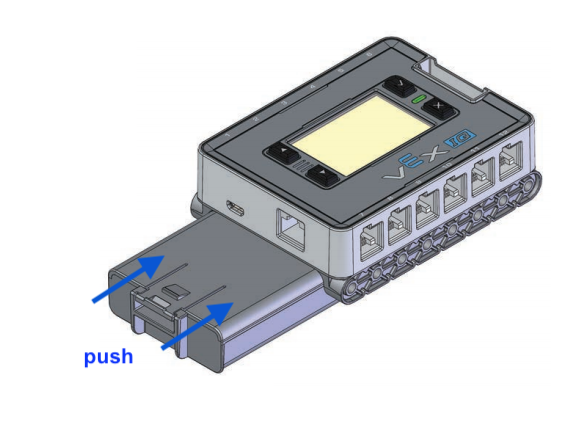

Diagrama rodo, kad baterija yra prijungta prie IQ Brain. Rodyklė rodo, kad akumuliatorių reikia įstumti į įkrovimo prievadą, esantį smegenų apačioje. Baterija nukreipta taip, kad užraktas būtų nukreiptas nuo smegenų.

PASTABA: Stumkite roboto bateriją į smegenis, kol išgirsite spragtelėjimą.

3 veiksmas: prijunkite išmanųjį variklį.

IQ smegenų diagrama su išmaniuoju varikliu, prijungtu prie vieno iš išmaniųjų prievadų.

Prijunkite išmanųjį variklį prie bet kurio išmaniojo prievado naudodami išmanųjį kabelį.

Švelniai patraukite už abiejų išmaniojo kabelio galų, kad įsitikintumėte, jog jis tvirtai pritvirtintas.

PASTABA: Įsitikinkite, kad abu išmaniojo kabelio galai įkišti iki galo. Kai jie yra prijungti, turėtų pasigirsti spragtelėjimas.

PASTABA: Įsitikinkite, kad Smart Motor yra vienintelis įrenginys, prijungtas prie smegenų.

4 veiksmas: pritvirtinkite ratą.

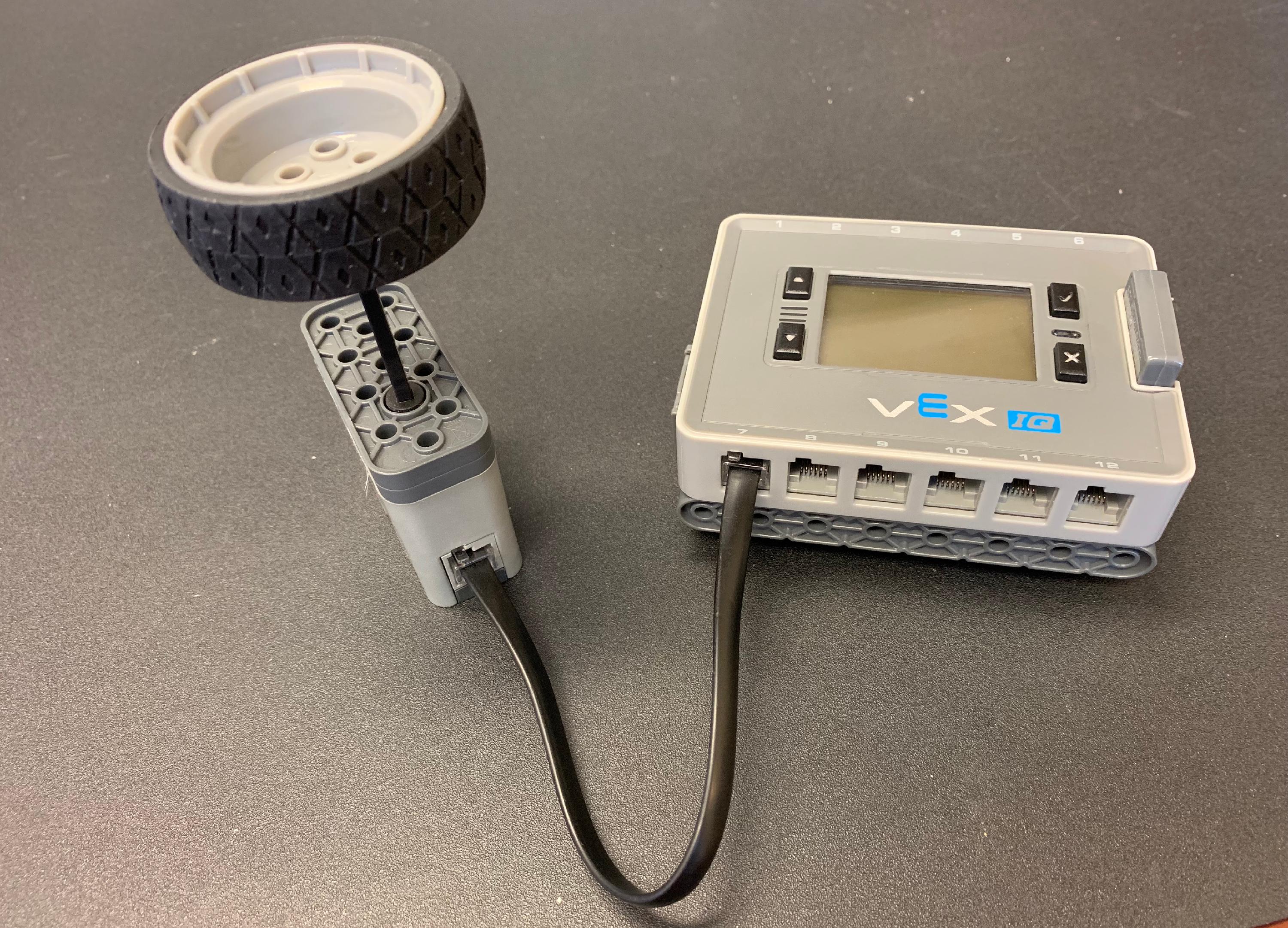

IQ smegenys su baterijomis dedamos ant stalo. Išmanusis variklis yra prijungtas prie vieno iš išmaniųjų prievadų. Variklio velenas, pritvirtintas prie rato detalės, yra prijungtas prie išmaniojo variklio, todėl kai ratas sukasi, suksis ir išmanusis variklis.

Įdėkite variklio veleną į išmanųjį variklį.

Pritvirtinkite ratą prie variklio veleno.

PASTABA: Įsitikinkite, kad variklio velenas yra tinkamai įdėtas, kad ratas neslystų velenu žemyn.

5 veiksmas: pasukite ratą.

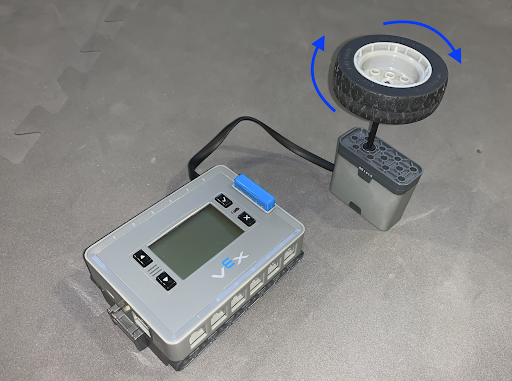

IQ smegenys su baterijomis dedamos ant stalo. Išmanusis variklis yra prijungtas prie vieno iš išmaniųjų prievadų. Variklio velenas, pritvirtintas prie rato dalies, yra prijungtas prie išmaniojo variklio. Rodyklės rodo, kad rato dalis turi būti pasukta greitai.

Maždaug vieną minutę greitai sukite pavarą/ratą pirmyn ir atgal.

Maždaug po vienos minutės išimkite roboto bateriją iš smegenų ir greitai padėkite roboto bateriją ant akumuliatoriaus įkroviklio.

PASTABA: Sukant pavarą/ratą, mirksės Brain LED lemputė ir (arba) mirksės Brain LCD ekranas. Smegenys gali įsijungti.

PASTABA: Jei rankinis įkrovimas buvo sėkmingas, po to, kai roboto akumuliatorius bus įstumtas į laikiklį, akumuliatoriaus įkroviklio LED lemputė švies raudonai.

Jei aukščiau aprašyta procedūra neveikia, susisiekite su VEX palaikymo tarnyba adresu support@vex.com.
