Surinkite visas reikalingas dalis

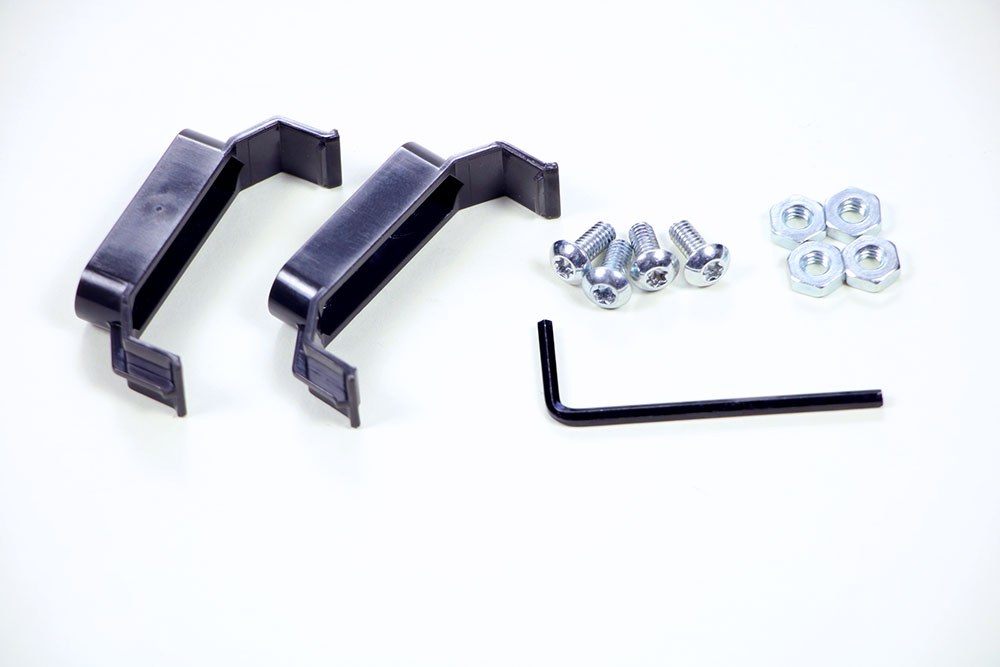

V5 akumuliatoriaus montavimui reikalingos dalys sujungiamos. Parodytas dalis sudaro 2 V5 akumuliatoriaus spaustukai, 4 #8/32 varžtai, 4 #8/32 veržlės ir 1 šešiakampis raktas.

Jums reikės:

(1) V5 roboto baterija (neparodyta)
(1) V5 roboto akumuliatoriaus laidas (neparodytas)
(2) V5 akumuliatoriaus spaustukai
(4) #8-32 x 1/2 colio varžtai
(4) #8-32 Kepso riešutai
(1) 3–32 colių šešiakampis raktas

Jei norite prijungti akumuliatorių, jums taip pat reikės V5 Robot Brain, pritvirtinto prie jūsų roboto. >

Pritvirtinkite V5 akumuliatoriaus spaustukus

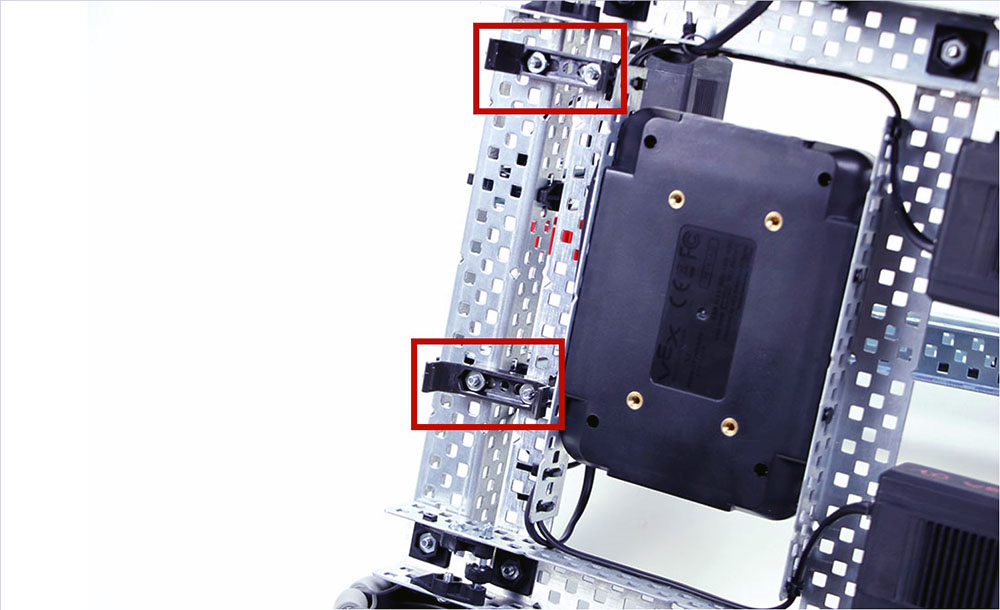

Prie roboto galinės dalies pritvirtinti du V5 akumuliatoriaus spaustukai, kurie yra paryškinti.

Pritvirtinkite du V5 akumuliatoriaus spaustukus po galine savo roboto pagrindo dalimi.

Pritvirtinkite V5 akumuliatorių į spaustukus

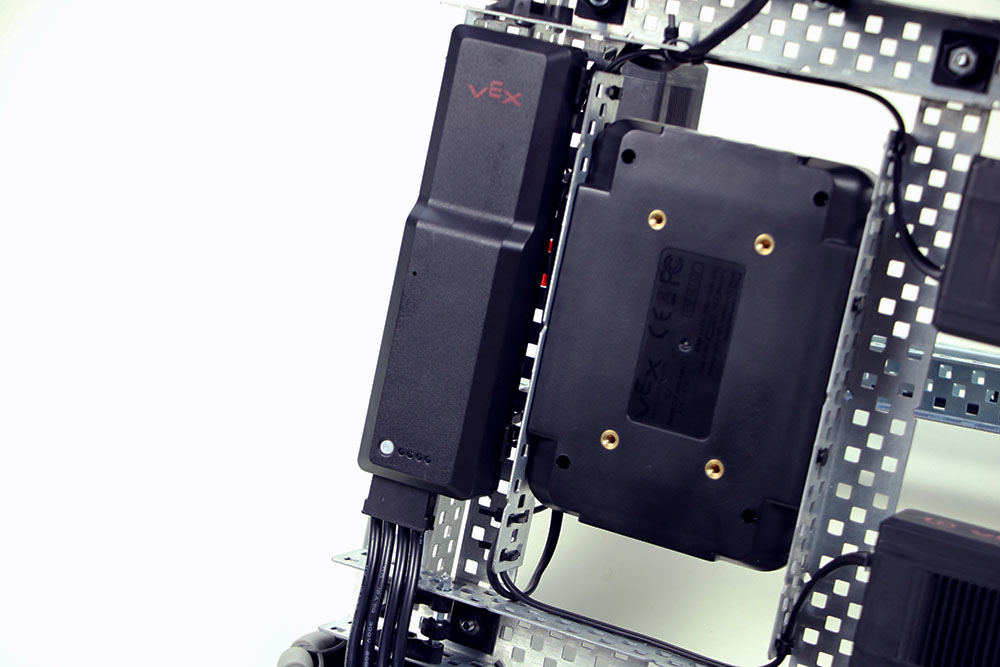

V5 baterija pritvirtinta prie dviejų V5 baterijos spaustukų roboto gale.

Spauskite bateriją į spaustukus, kol išgirsite ir pajusite, kaip ji užsifiksuoja.

Prijunkite V5 roboto bateriją

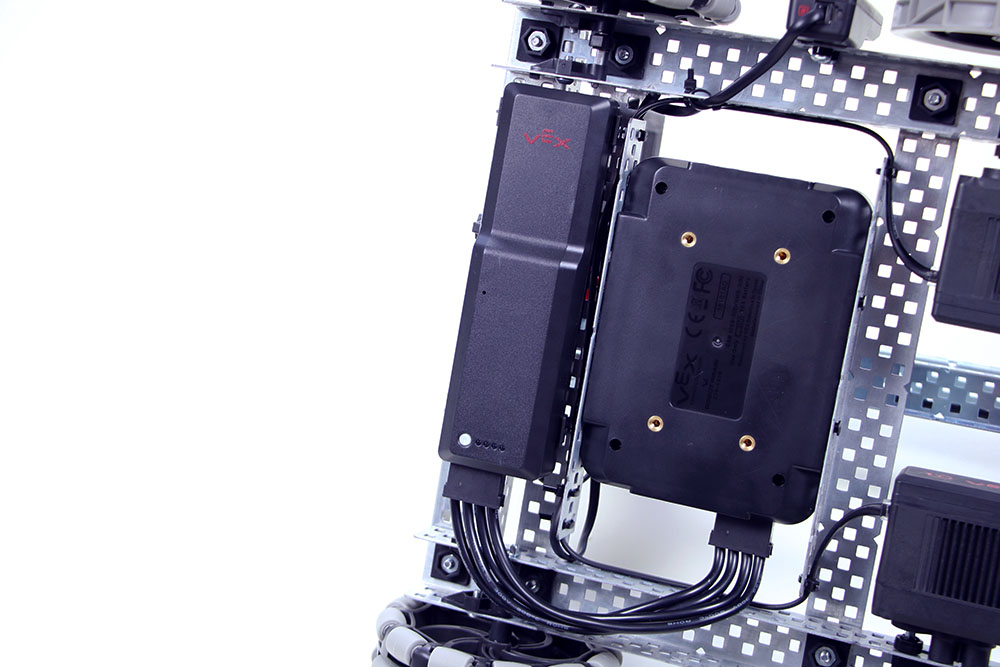

Parodytas V5 akumuliatoriaus laidas, jungiantis V5 akumuliatorių prie roboto V5 smegenų.

Akumuliatoriaus laidu prijunkite akumuliatorių prie V5 Robot Brain.

Būtinai tinkamai įkiškite akumuliatoriaus laido jungtis, kad jos užsifiksuotų.

Išsamesnių instrukcijų, kaip sumontuoti ir prijungti bateriją, rasiteV5 „Clawbot“ surinkimo instrukcijose.
