Išmaniųjų prievadų naudojimas V5 smegenyse – VEX biblioteka

Prijunkite V5 išmanųjį laidą prie įrenginio

V5 išmanusis variklis su išmaniuoju kabeliu, prijungtu prie kabelio prievado.

Stumkite V5 išmaniojo kabelio galą į įrenginio kabelio prievadą, kol išgirsite, kad jis užsifiksuos.

Aukščiau esančiame paveikslėlyje naudojamas V5 išmanusis variklis.

Prijunkite V5 išmanųjį laidą prie V5 roboto smegenų

V5 išmanusis variklis su savo išmaniuoju kabeliu, prijungtu prie V5 Brain 10-ojo išmaniojo prievado.

Kitą laido galą stumkite į V5 Robot Brain prievadą, kol išgirsite, kad jis užsifiksuos.

Šiame paveikslėlyje prijungimui pasirinktas 10 prievadas. Galite pasirinkti bet kurį atvirą prievadą.

Norėdami pamatyti naują įrenginį, patikrinkite įrenginio informacijos ekraną

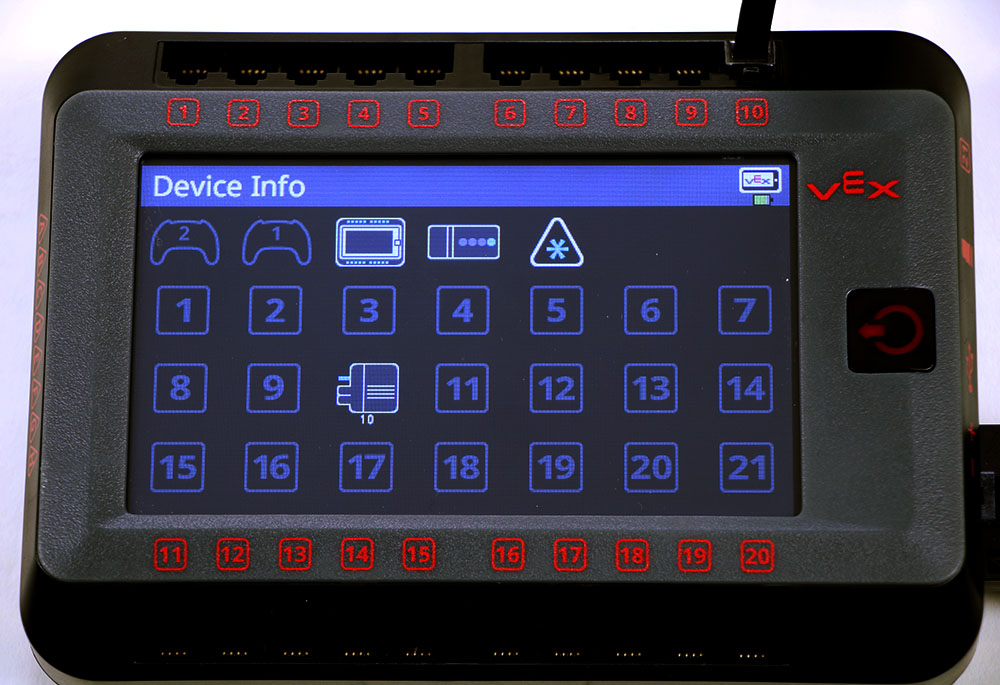

„Brain“ ekranas rodomas įrenginio informacijos meniu, kuriame pateikiamas visų „Brain“ išmaniųjų prievadų ir prijungtų įrenginių sąrašas. Šiame pavyzdyje prijungta roboto baterija ir prie 10 prievado prijungtas išmanusis variklis.

Paspauskite Įrenginių piktogramą pagrindiniame V5 Robot Brain ekrane, kad pamatytumėte, ar įrenginys atpažįstamas prievade, prie kurio prisijungėte.
