Įsitikinkite, kad V5 roboto smegenys yra įjungtos
Įjunkite „V5 Robot Brain“ paspausdami ir laikydami galvos mygtuką ant smegenų.
Pasirinkite piktogramą Įrenginiai
Bakstelėkite įrenginių piktogramą, paryškintą raudonu stačiakampiu aukščiau esančiame paveikslėlyje.

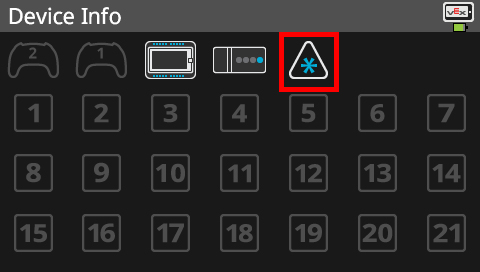

Pasirinkite 3 laidų prievadų piktogramą
Bakstelėkite 3 laidų prievadų piktogramą, paryškintą raudonu stačiakampiu aukščiau esančiame paveikslėlyje.

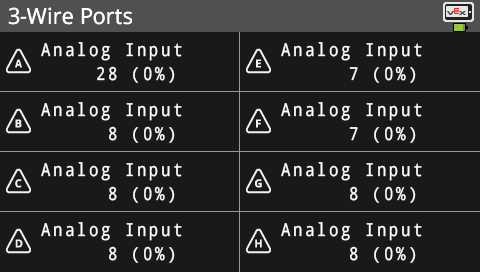

Peržiūrėkite 3 laidų prievadų reikšmes
PASTABA:Kiekvienas 3 laidų prievadas yra paryškintas jo raide trikampio viduje.

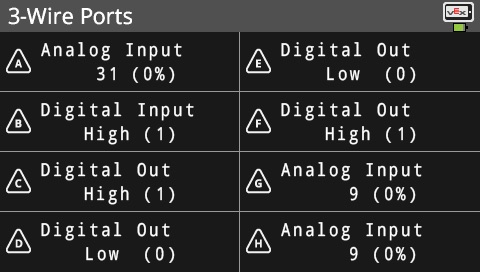

Pakeiskite 3 laidų prievado nustatymus
Norėdami pakeisti 3 laidų prievado nustatymus, paspauskite atitinkamo prievado langelio ekraną.
Yra 4 nustatymai: Analog Input, Digital Input, Digital Out High, Digital Out Low.
- Analoginis įėjimas: smegenys rodys analoginę reikšmę iš prijungto VEX EDR jutiklio.
- Skaitmeninė įvestis: Smegenys rodys skaitmeninę vertę iš prijungto VEX EDR jutiklio.
- Digital Out High: smegenys generuos „aukštą“ (1) signalą, kurį nusiųs į VEX EDR įrenginį.
- Skaitmeninis išėjimas Žemas: Smegenys generuos „žemą“ (0) signalą, kurį nusiųs į VEX EDR įrenginį.
