VEX AIM kodavimo roboto ekrane rodomi būsenos indikatoriai, o piktogramos leidžia naršyti po įvairias meniu parinktis. Šiame straipsnyje paaiškinsime, ką reiškia kiekviena iš skirtingų piktogramų ir simbolių, kad galėtumėte pradėti naudoti robotą.
Baterijos būsena
Viršutiniame dešiniajame kampe esanti akumuliatoriaus piktograma rodo dabartinę roboto akumuliatoriaus būseną.
Baterijos lygį galima nustatyti pagal piktogramos spalvą:
- Žalia – pilnai įkrauta baterija
- Geltona – dalinis akumuliatoriaus išsikrovimas
- Raudona – išsikrovęs akumuliatorius
Mirksintis akumuliatoriaus piktograma rodo, kad robotas šiuo metu kraunasi.
Valdiklio būsena
Kai prie roboto yra prijungtas vieno valdiklio valdiklis, viršutiniame kairiajame ekrano kampe rodoma valdiklio piktograma.
Ryšio būsena
„Bluetooth“ ryšio būseną rodo „Bluetooth“ piktograma viršutiniame kairiajame ekrano kampe. Nepertraukiamai šviečianti žalia piktograma rodo aktyvų „Bluetooth“ ryšį.
Mirksintis pilkas simbolis rodo, kad robotas šiuo metu nėra prijungtas per „Bluetooth“.
Radijo būseną rodo stoties piktograma.
Radijo būseną taip pat rodo prieigos taško piktograma. Nuolat šviečianti piktograma rodo aktyvų ryšį, o mirksinti piktograma rodo, kad robotas šiuo metu neprisijungęs.
Ryšio būsena
Kai prie roboto yra prijungtas kitas VEX AIM kodavimo robotas, viršutiniame kairiajame ekrano kampe pasirodys susiejimo piktograma.
Informacijos piktograma
Pasirinkus informacijos piktogramą ekrano apačioje, bus atidaryta roboto informacija.
Roboto informacija apima roboto pavadinimą, baterijos veikimo laiką ir roboto, su kuriuo jis šiuo metu susietas, pavadinimą.
Navigacijos piktogramos
Norėdami išeiti iš dabartinio ekrano, naudokite pilką grįžimo rodyklę.
Pagrindinio meniu piktogramos

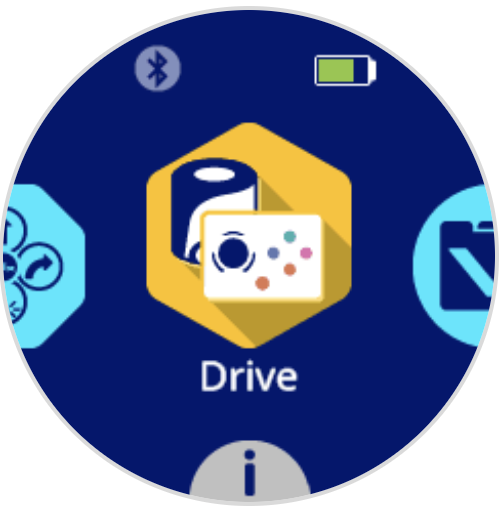

Pasirinkus piktogramą „Drive“ (Važiuoti), bus atidarytas integruotas važiavimo režimas, todėl galėsite vairuoti robotą naudodami susietą valdiklį. Peržiūrėkite šį straipsnį, kad sužinotumėte daugiau apie pavaros režimo naudojimą.

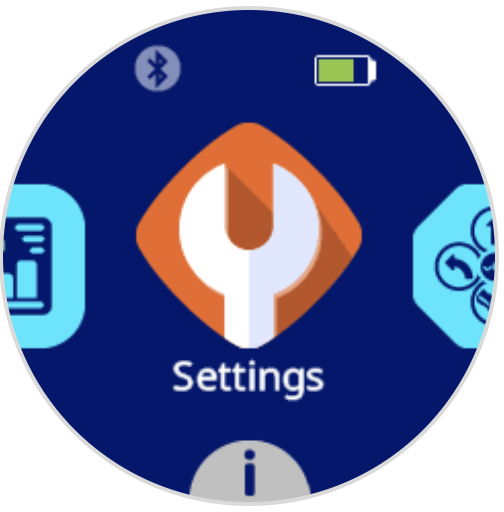

Pasirinkus nustatymų piktogramą, atsidarys roboto nustatymų meniu. Peržiūrėkite šį straipsnį, kad sužinotumėte apie roboto nustatymus.
Pasirinkę projektų piktogramą, galėsite pasiekti atsisiųstą projektą robote. Peržiūrėkite šį straipsnį, kad sužinotumėte apie projektų naudojimą robote.

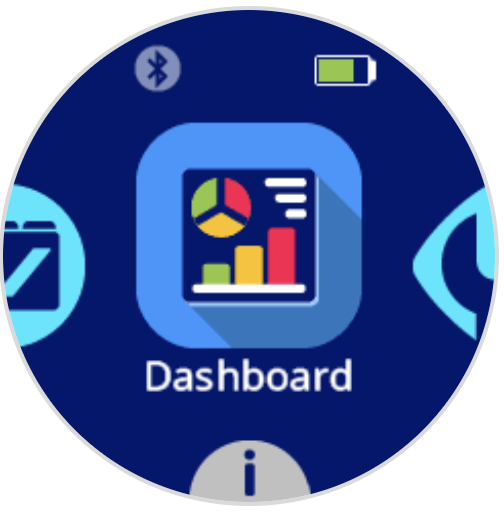

Pasirinkus prietaisų skydelio piktogramą, bus atidarytas prietaisų skydelis. Peržiūrėkite šį straipsnį, kad sužinotumėte daugiau apie prietaisų skydelio funkcijas.
Pasirinkus mygtukų kodavimo piktogramą, atsidarys mygtukų kodavimas, kad galėtumėte koduoti robotą mygtukais roboto ekrane.
