V5 radijo LED lempučių supratimas

Galite stebėti savo V5 radijo LED lemputes, kad patikrintumėte savo roboto būseną.

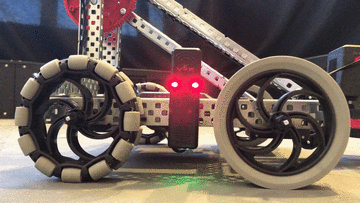

Ant V5 roboto parodytas sumontuotas ir prijungtas V5 roboto radijas. Šiame pavyzdyje radijo imtuvo LED lemputės šviečia raudonai.

Tvirtas raudonas šviesos diodas rodo:

  • Kad tarp V5 Brain ir V5 valdiklio nėra radijo ryšio.

Ant V5 roboto parodytas sumontuotas ir prijungtas V5 roboto radijas. Šiame pavyzdyje radijo LED lemputės mirksi raudonai.

Mirksintis raudonas šviesos diodas rodo:

  • Aktyvus ryšys tarp V5 Brain ir V5 valdiklio.
  • V5 valdiklis nėra prijungtas prie lauko valdymo sistemos arba V5 Brain nevykdo vartotojo programos.

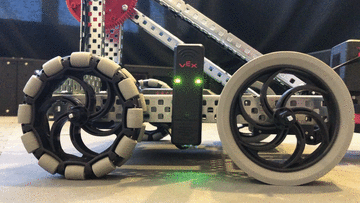

Ant V5 roboto parodytas sumontuotas ir prijungtas V5 roboto radijas. Šiame pavyzdyje radijo LED lemputės mirksi žaliai.

Mirksintis žalias šviesos diodas rodo:

  • Aktyvus ryšys tarp V5 Brain ir V5 valdiklio.
  • V5 valdiklis yra prijungtas prie lauko valdymo sistemos.
  • V5 Brain veikia vartotojo programa.
