Dirbtinio intelekto regos jutiklio duomenų peržiūra EXP smegenyse – VEX biblioteka

EXP Brain DI regėjimo ekranas gali rodyti realaus laiko vaizdinius duomenis, užfiksuotus DI regėjimo jutiklio.

Šiame ekrane vartotojai gali peržiūrėti aptiktus spalvų parašus, „AprilTags“ ir sistemoje integruotas dirbtinio intelekto klasifikacijas, iš karto gaunant grįžtamąjį ryšį apie tai, ką priešais save mato dirbtinio intelekto vaizdo jutiklis.

Dirbtinio intelekto regėjimo jutiklio rodinio atidarymas

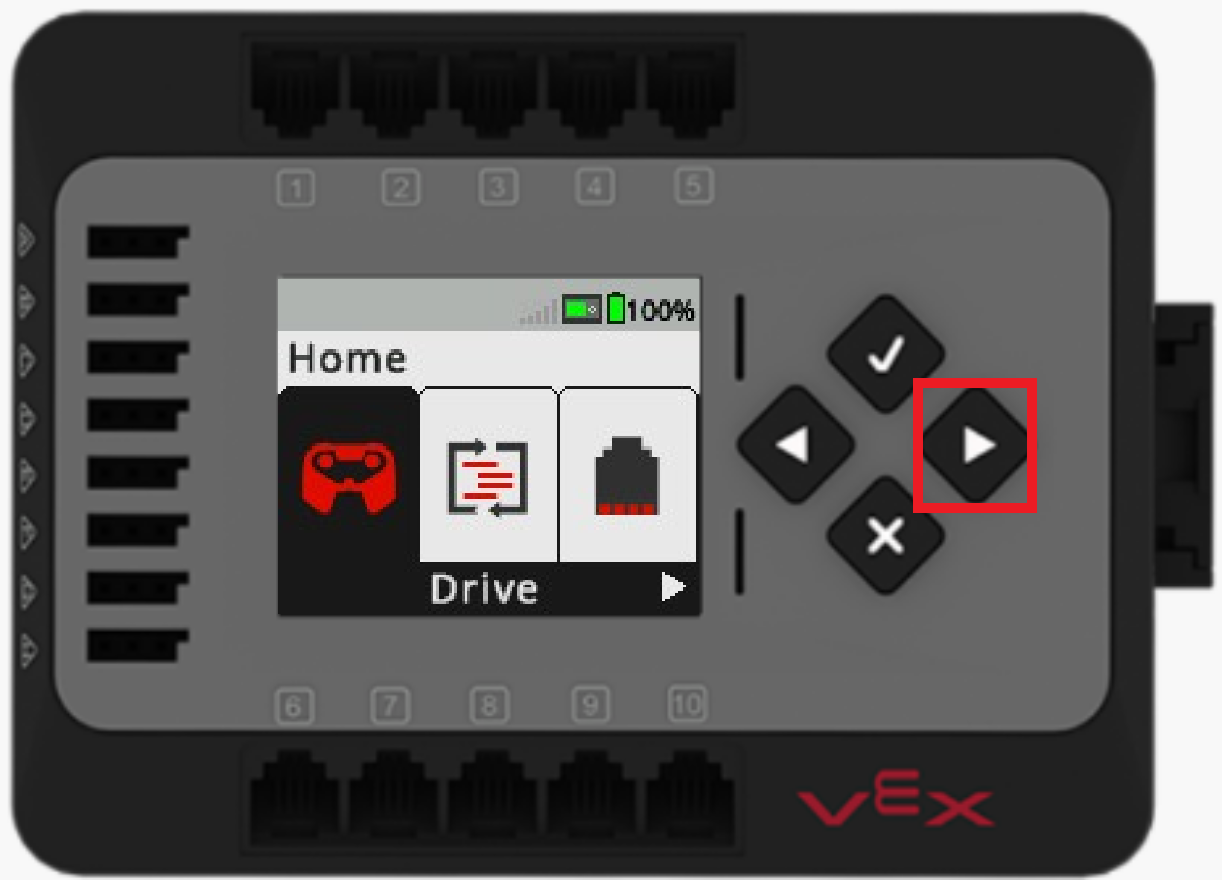

„EXP Brain“ ekranas rodomas pagrindiniame meniu, o rodyklės į dešinę mygtukas yra pažymėtas.

Du kartus paspauskite mygtuką Dešinėn , kad pažymėtumėte meniu parinktį Įrenginiai.

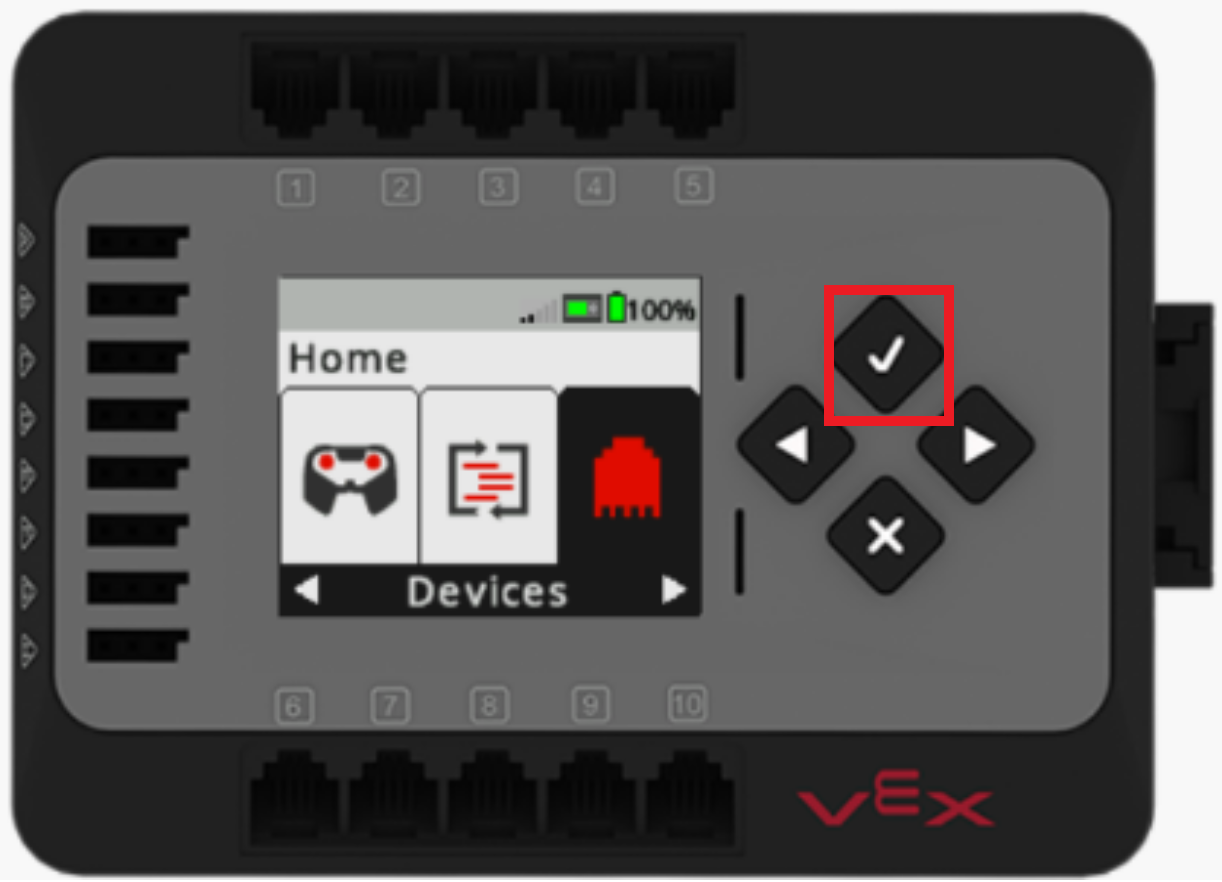

„EXP Brain“ ekranas rodomas pagrindiniame meniu su pasirinkta parinktimi „Įrenginiai“. Įrenginiai yra trečioji pagrindinio meniu parinktis, o mygtukas „Tikrinti“ yra paryškintas.

Paspauskite mygtuką Pažymėkite , kad pasirinktumėte Įrenginiai.

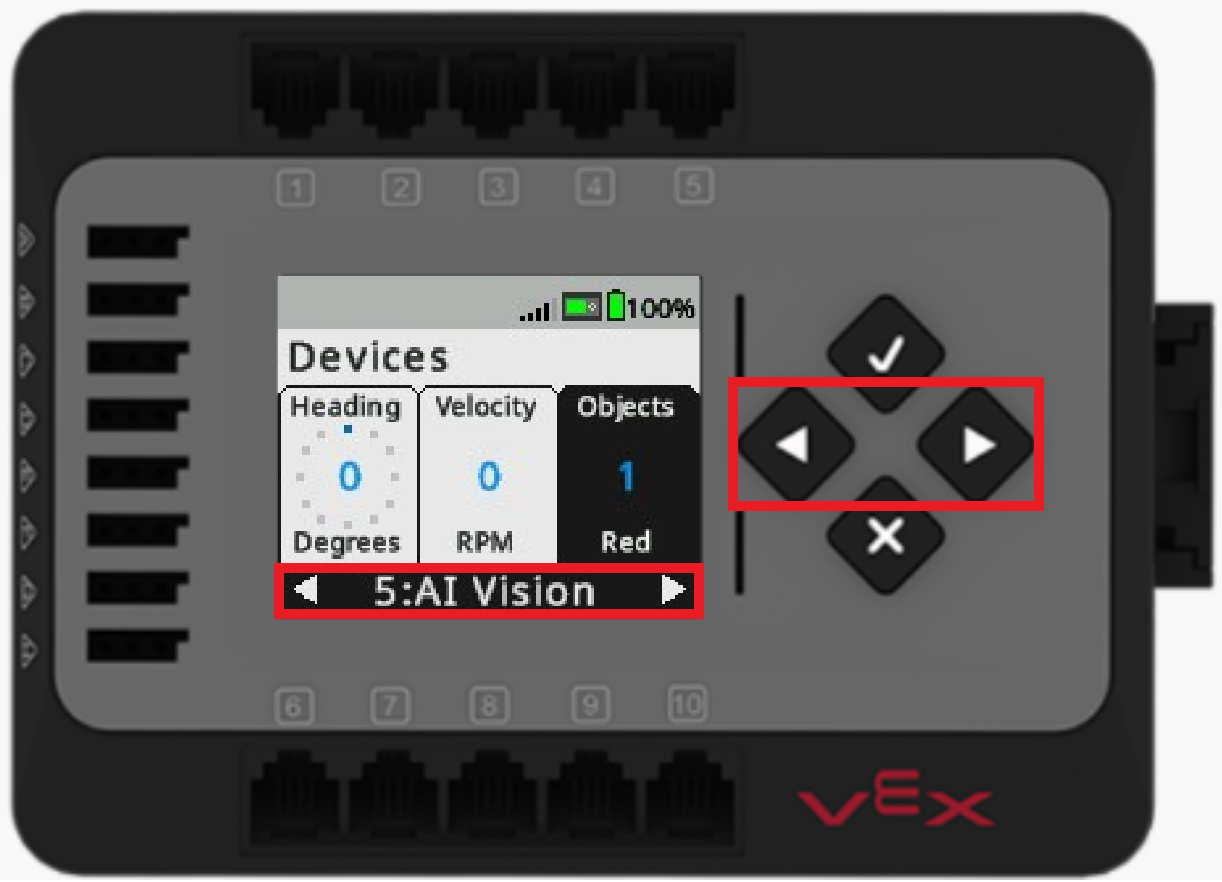

Įrenginių meniu rodomas „EXP Brain“ ekranas, o 5 prievade pasirinktas dirbtinio intelekto regėjimo jutiklis. Kairės ir dešinės rodyklių mygtukai yra paryškinti.

Įrenginių meniu matysite prie roboto prijungtus įrenginius.

Mygtukais Kairėn ir Dešinėn pasirinkite prievadą, kuriame yra dirbtinio intelekto regėjimo jutiklis.

Įrenginių meniu rodomas „EXP Brain“ ekranas, o 5 prievade pasirinktas dirbtinio intelekto regėjimo jutiklis. Mygtukas „Tikrinti“ yra paryškintas.

Tada keturis kartus paspauskite mygtuką Check , kad pasiektumėte dirbtinio intelekto vaizdo ekrano rodinį.

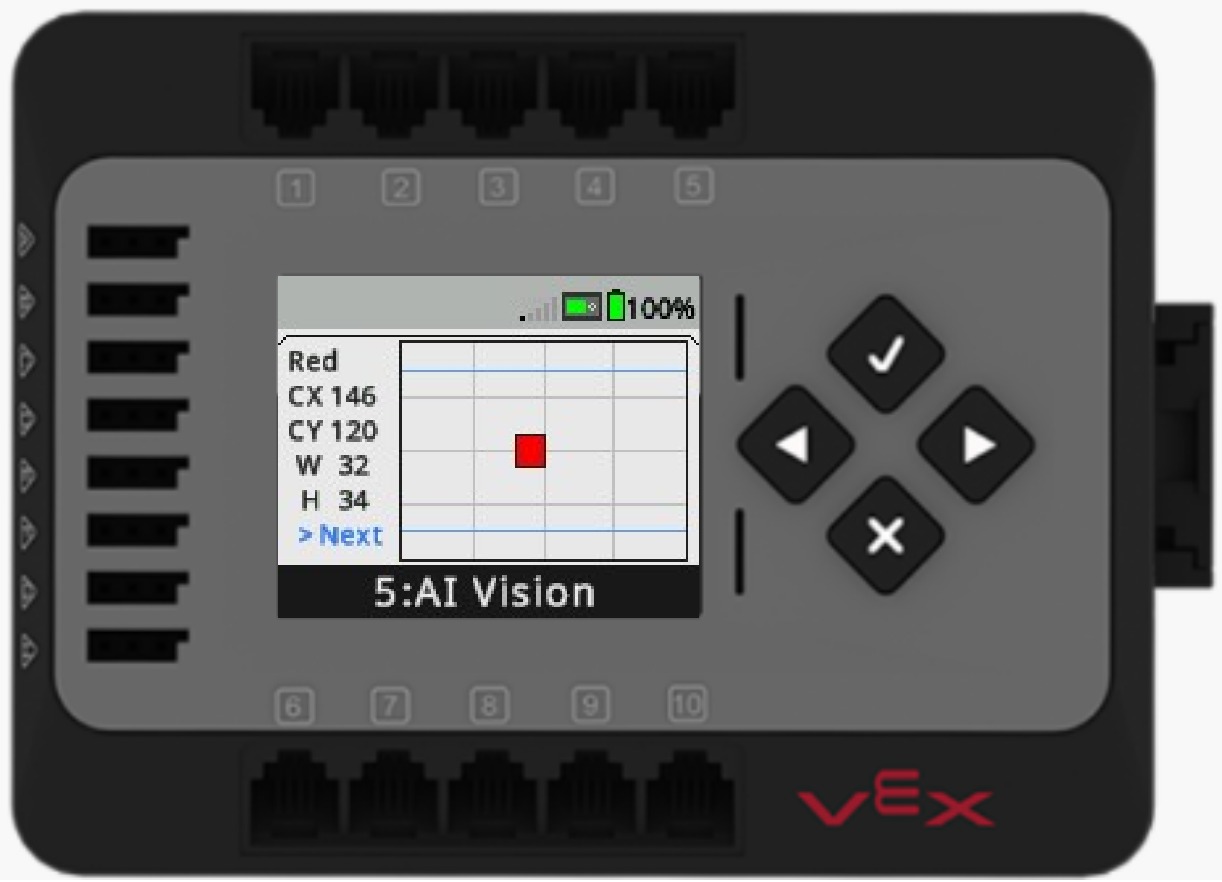

„EXP Brain“ ekranas rodomas AI regėjimo jutiklio meniu. Meniu rodomi visi identifikuoti raudoni objektai ir jų vietos stačiakampiais smegenų ekrane.

Paspauskite mygtukąPažymėkite , kad perjungtumėte skirtingus rodinius:

Raudona – bet kokie objektai, kurie yra raudonos spalvos.
Žalia – bet kokie objektai, kurie yra žalios spalvos.
Mėlyna – bet kokie objektai, kurie yra mėlynos spalvos.
Geltona – bet kokie objektai, kurių spalva geltona.
Žymos – bet kokios identifikuotos „AprilTags“.
Objektai – bet kokios identifikuotos dirbtinio intelekto klasifikacijos.

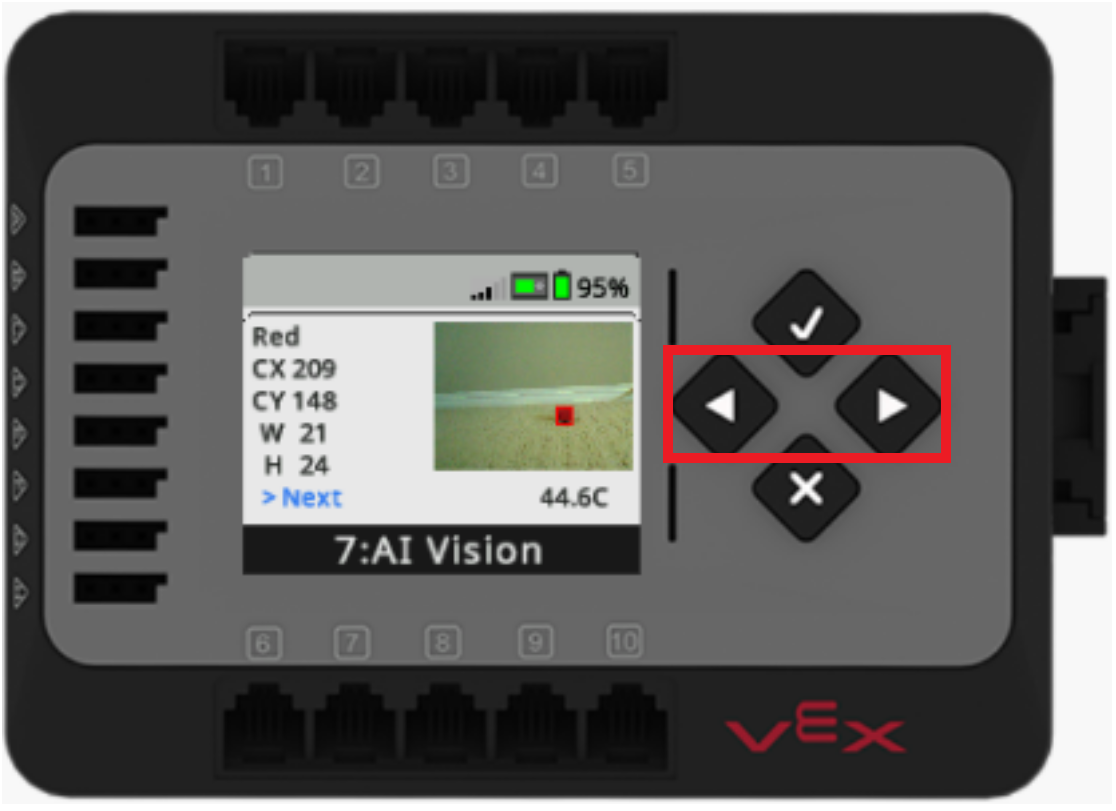

„EXP Brain“ ekranas rodomas AI regėjimo jutiklio meniu. Meniu rodomi visi atpažinti raudoni objektai ir jų vietos kaip stačiakampiai, uždėti ant AI Vision jutiklio vaizdo transliacijos. Kairės ir dešinės rodyklių mygtukai yra paryškinti.

Galite naudoti mygtukus Kairė ir Dešinė , kad perjungtumėte ekraną tarp aptiktų objektų rodymo, vaizdo transliacijos arba viso ekrano vaizdo transliacijos.

Paspauskite dešinįjį mygtuką, kad pakeistumėte ekraną į AI regėjimo jutiklio vaizdo transliaciją.

Dar kartą paspaudus dešinįjį mygtuką, vaizdo transliacija pasikeis į viso ekrano režimą.

Norėdami grįžti prie aptiktų objektų peržiūros, trečią kartą paspauskite dešinįjį mygtuką.

Spalvinio parašo peržiūra

„EXP Brain“ ekranas rodomas AI regėjimo jutiklio meniu. Meniu rodomi visi identifikuoti raudoni objektai ir jų vietos stačiakampiais smegenų ekrane. Mygtukas „Tikrinti“ yra paryškintas.

Paspauskite mygtuką Pažymėkite , kad pasirinktumėte spalvos parašą (raudona, mėlyna, žalia arba geltona).

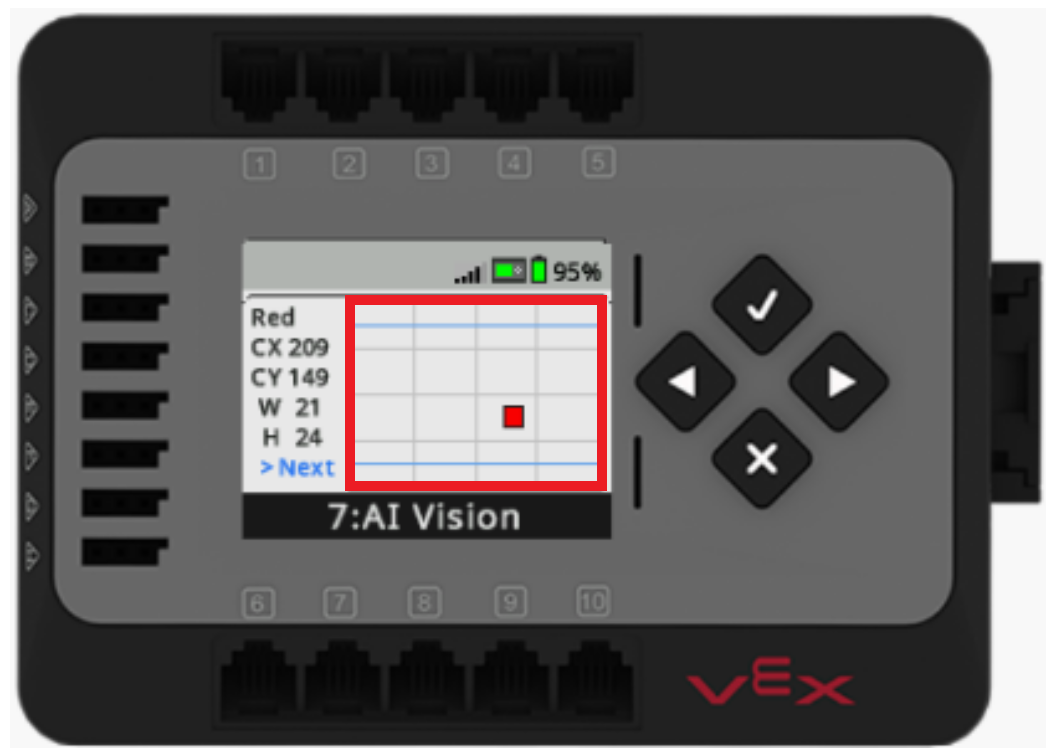

„EXP Brain“ ekranas rodomas AI regėjimo jutiklio meniu. Meniu rodomi visi identifikuoti raudoni objektai ir jų vietos stačiakampiais smegenų ekrane. Atpažintas raudonas objektas yra parodytas ir paryškintas.

DI vaizdo jutiklio matymo lauke pastatykite pasirinktą spalvų parašą atitinkantį objektą.

Objektas ekrane pasirodys automatiškai.

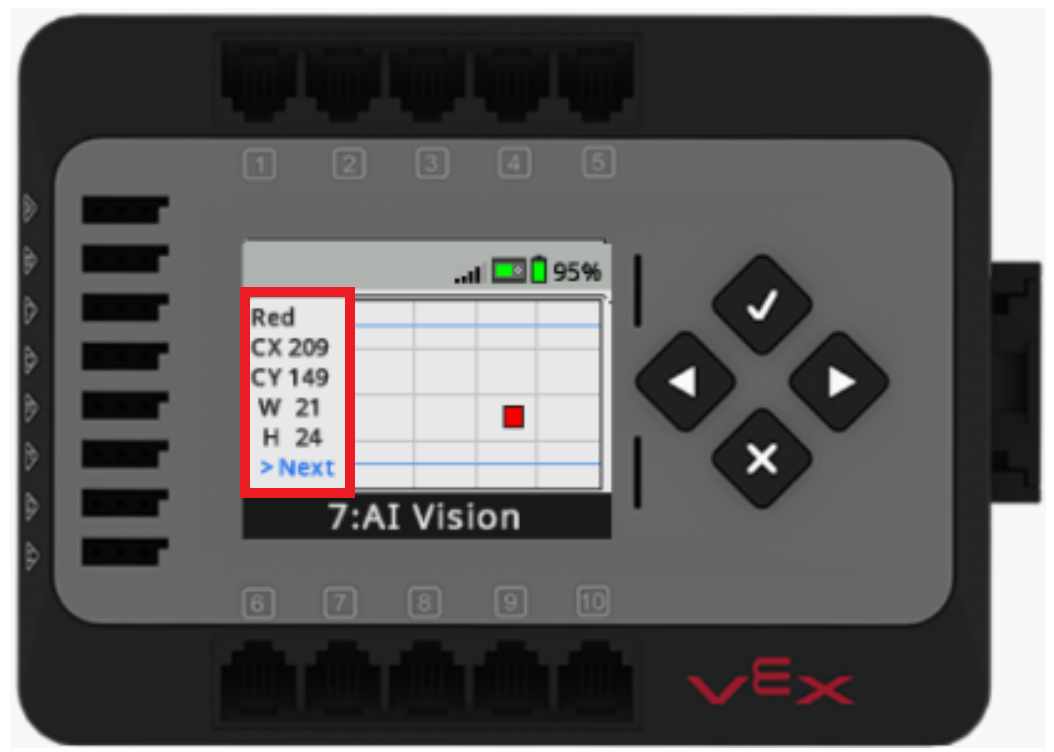

„EXP Brain“ ekranas rodomas AI regėjimo jutiklio meniu. Meniu rodomi visi identifikuoti raudoni objektai ir jų vietos stačiakampiais smegenų ekrane. Kairėje ekrano pusėje esančiame meniu rodoma pasirinkto raudono objekto padėtis ir dydis, o po juo esanti etiketė nurodo, kad rodyklių mygtukais galima pasirinkti raudonus objektus.

Kairėje ekrano pusėje bus atnaujintos spalvos parašo centro X ir Y koordinatės, plotis ir aukštis.

Daugiau informacijos apie tai, kaip dirbtinio intelekto regos jutiklis matuoja objektus, rasite čia.

Peržiūrima balandžio mėnesio žymės

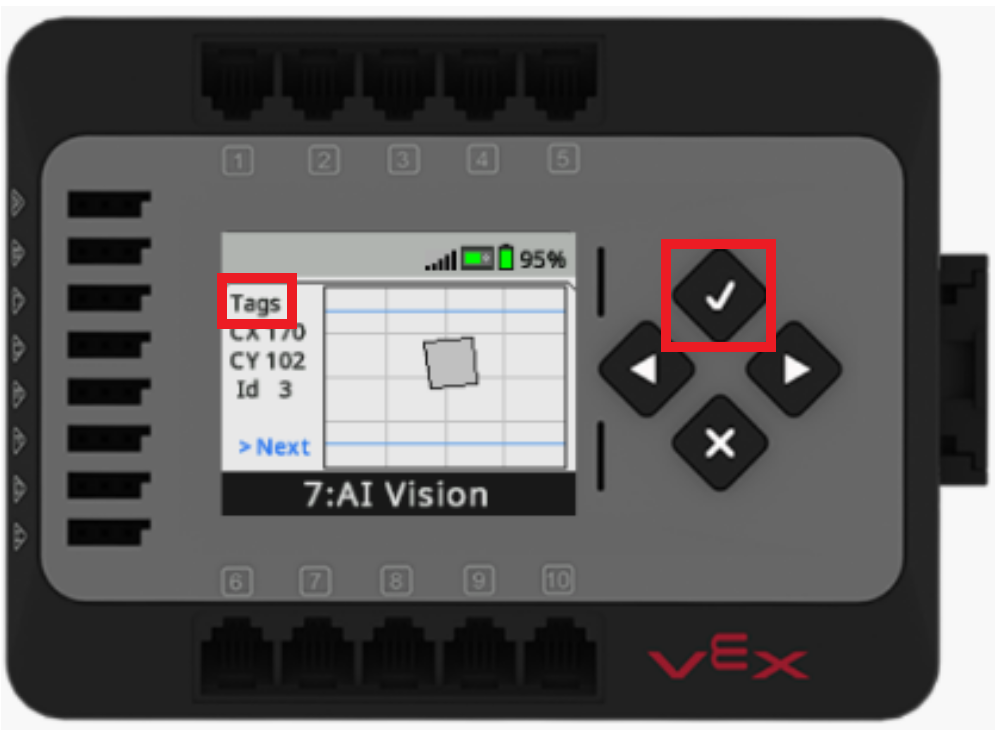

„EXP Brain“ ekranas rodomas AI regėjimo jutiklio meniu. Meniu pakeičiamas, kad „Brain“ ekrane stačiakampiais būtų rodomi „AprilTags“, jų ID ir vietos. Mygtukas „Tikrinti“ yra paryškintas.

Spauskite mygtukąCheck , kol smegenų ekrano viršutiniame kairiajame kampe pasirodys Tags.

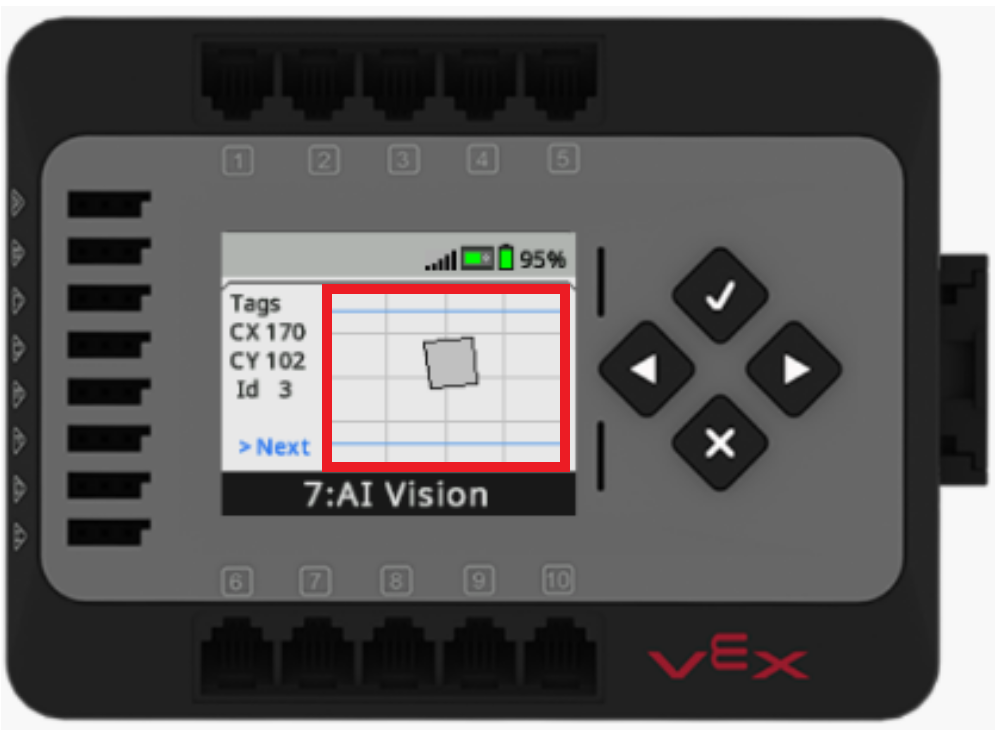

„EXP Brain“ ekranas rodomas AI regėjimo jutiklio meniu. Meniu pakeičiamas, kad „Brain“ ekrane stačiakampiais būtų rodomi „AprilTags“, jų ID ir vietos. „AprilTag“ identifikuojama ir paryškinama smegenų ekrane.

Padėkite „AprilTag“ žymeklį dirbtinio intelekto vaizdo jutiklio matymo lauke.

Ekrane bus rodomi aptikti „AprilTags“ taškai, palyginti su jutiklio rodiniu.

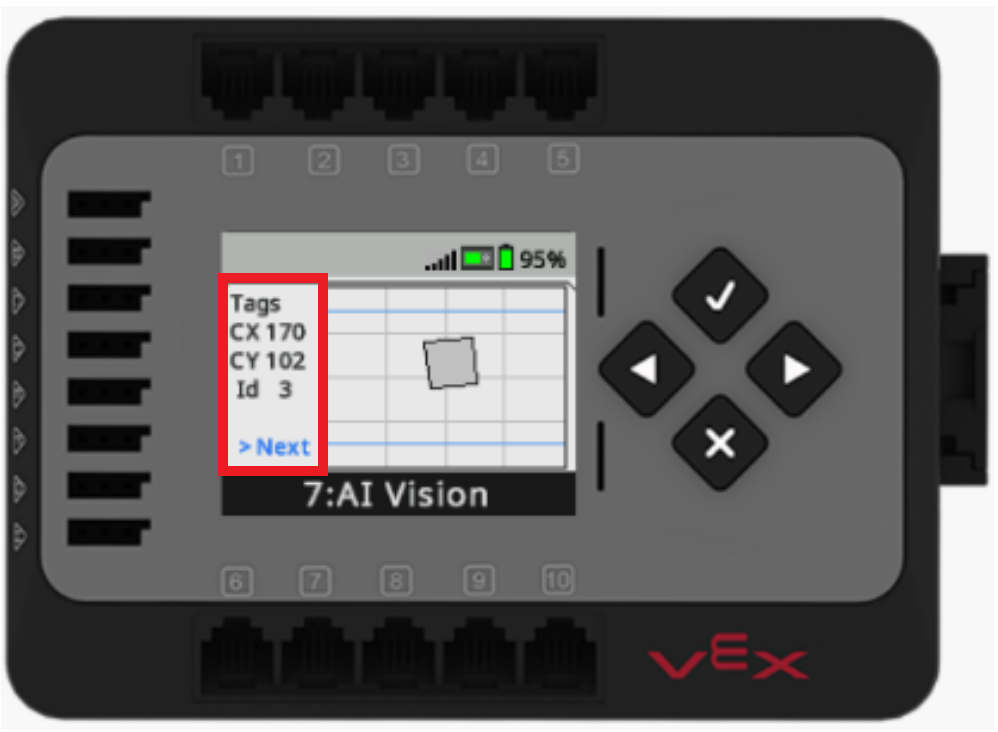

„EXP Brain“ ekranas rodomas AI regėjimo jutiklio meniu. Meniu rodomi visi identifikuoti „AprilTags“ elementai, jų ID ir vietos stačiakampiais smegenų ekrane. Kairėje ekrano pusėje esančiame meniu rodoma pasirinkto „AprilTag“ pozicija ir ID, o po juo esanti etiketė nurodo, kad rodyklių mygtukais galima pasirinkti „AprilTag“.

Kairėje ekrano pusėje bus atnaujinta „AprilTag“ centro X ir Y koordinačių reikšmė, taip pat jos ID numeris.

Daugiau informacijos apie tai, kaip dirbtinio intelekto regos jutiklis matuoja objektus, rasite čia.

Dirbtinio intelekto klasifikacijų peržiūra

„EXP Brain“ ekranas rodomas AI regėjimo jutiklio meniu. Meniu pakeistas taip, kad smegenų ekrane stačiakampiais būtų rodomos DI klasifikacijos, jų ID ir vietos. Mygtukas „Tikrinti“ yra paryškintas.

Spauskite mygtukąCheck , kol smegenų ekrano viršutiniame kairiajame kampe pasirodys Objects .

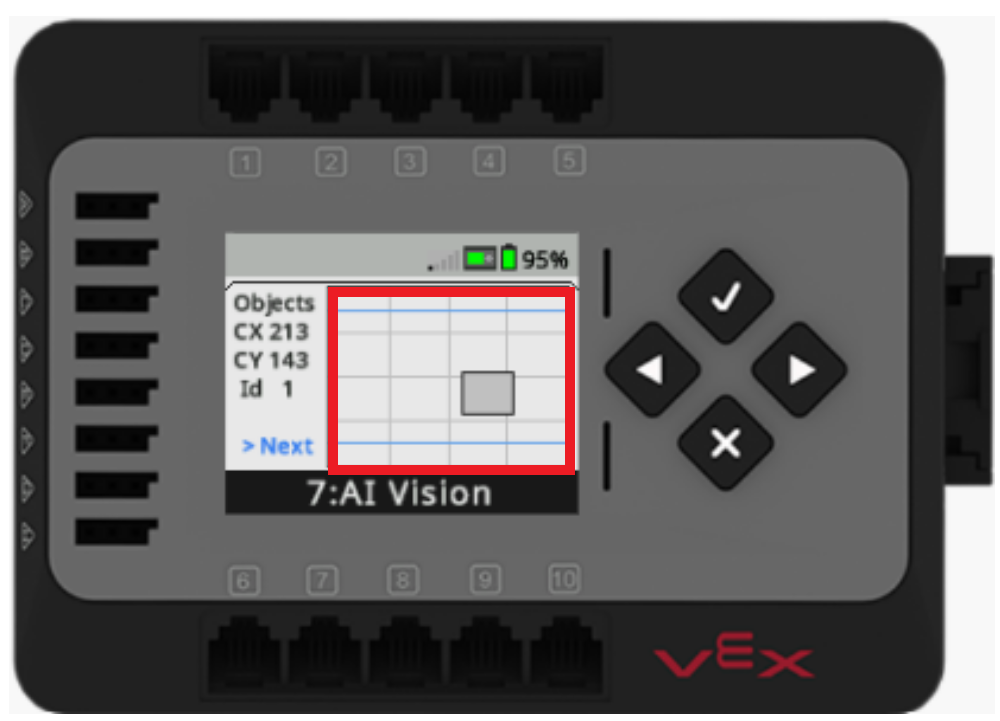

„EXP Brain“ ekranas rodomas AI regėjimo jutiklio meniu. Meniu pakeistas taip, kad smegenų ekrane stačiakampiais būtų rodomos DI klasifikacijos, jų ID ir vietos. Objektas identifikuojamas ir paryškinamas smegenų ekrane.

Į dirbtinio intelekto regos jutiklio rodinį įdėkite objektą, kuris atitinka vieną iš integruotų dirbtinio intelekto klasifikacijų.

Ekrane bus rodoma aptikta DI klasifikacija, palyginti su jutiklio vaizdu.

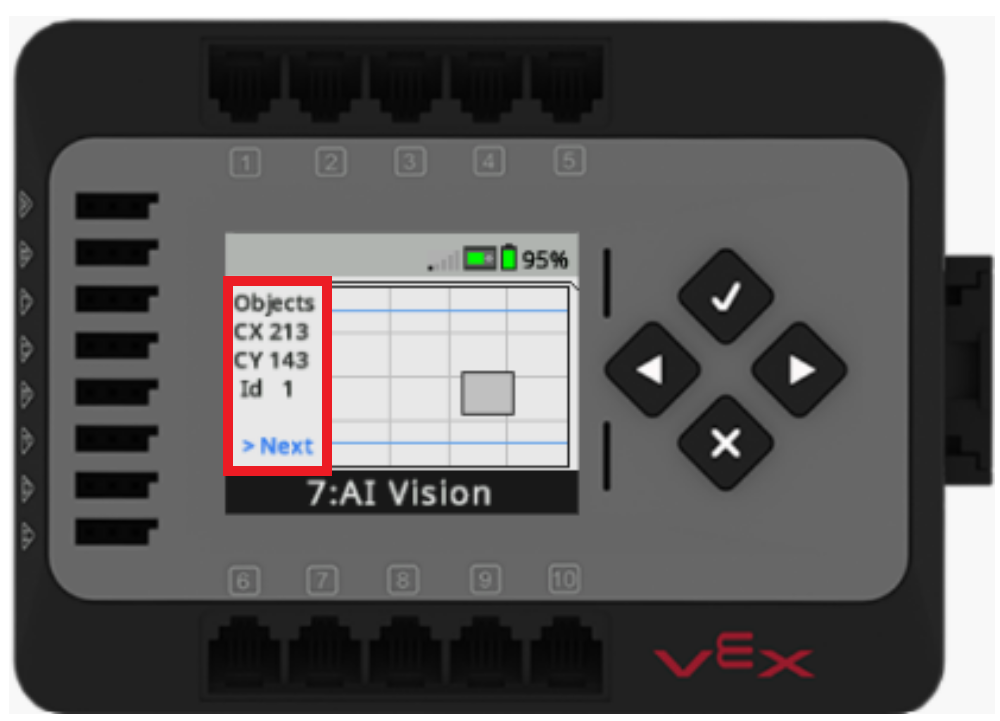

„EXP Brain“ ekranas rodomas AI regėjimo jutiklio meniu. Meniu rodomos visos identifikuotos DI klasifikacijos, jų ID ir vietos stačiakampiais smegenų ekrane. Kairėje ekrano pusėje esančiame meniu rodoma pasirinkto objekto padėtis ir ID, o po juo esanti etiketė nurodo, kad rodyklių mygtukais galima pasirinkti objektus.

Kairėje ekrano pusėje bus atnaujintos dirbtinio intelekto klasifikacijos centro X ir Y koordinatės, taip pat jos ID numeris.

Daugiau informacijos apie tai, kaip dirbtinio intelekto regos jutiklis matuoja objektus, rasite čia.
