Variklio valdiklio prijungimas ir konfigūravimas 55 – VEX biblioteka

Variklio valdiklis 55 leidžia V5 smegenims prisijungti prie nuolatinės srovės (DC) variklių. Atlikite toliau nurodytus veiksmus, kad sužinotumėte, kaip prijungti nuolatinės srovės variklį prie variklio valdiklio 55 ir sukonfigūruoti jį kaip įrenginį VEXcode, leidžiantį naudoti kodavimo projektuose.

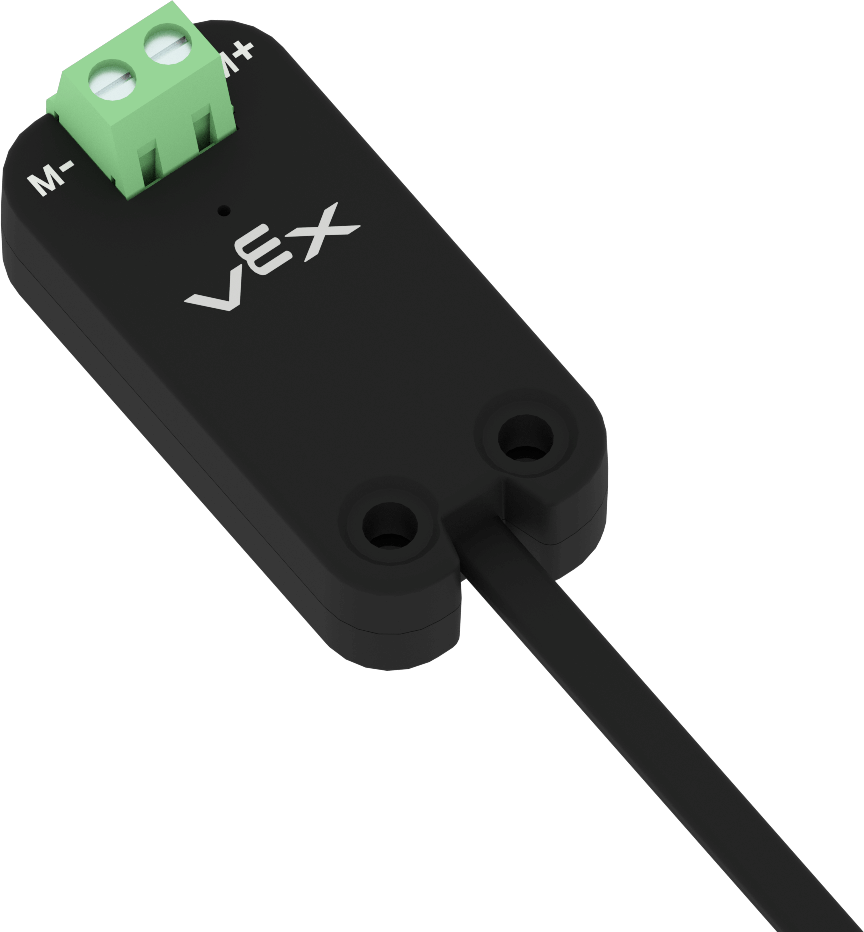

Variklio valdiklis 55 vnt.

Variklio valdiklio prijungimas 55

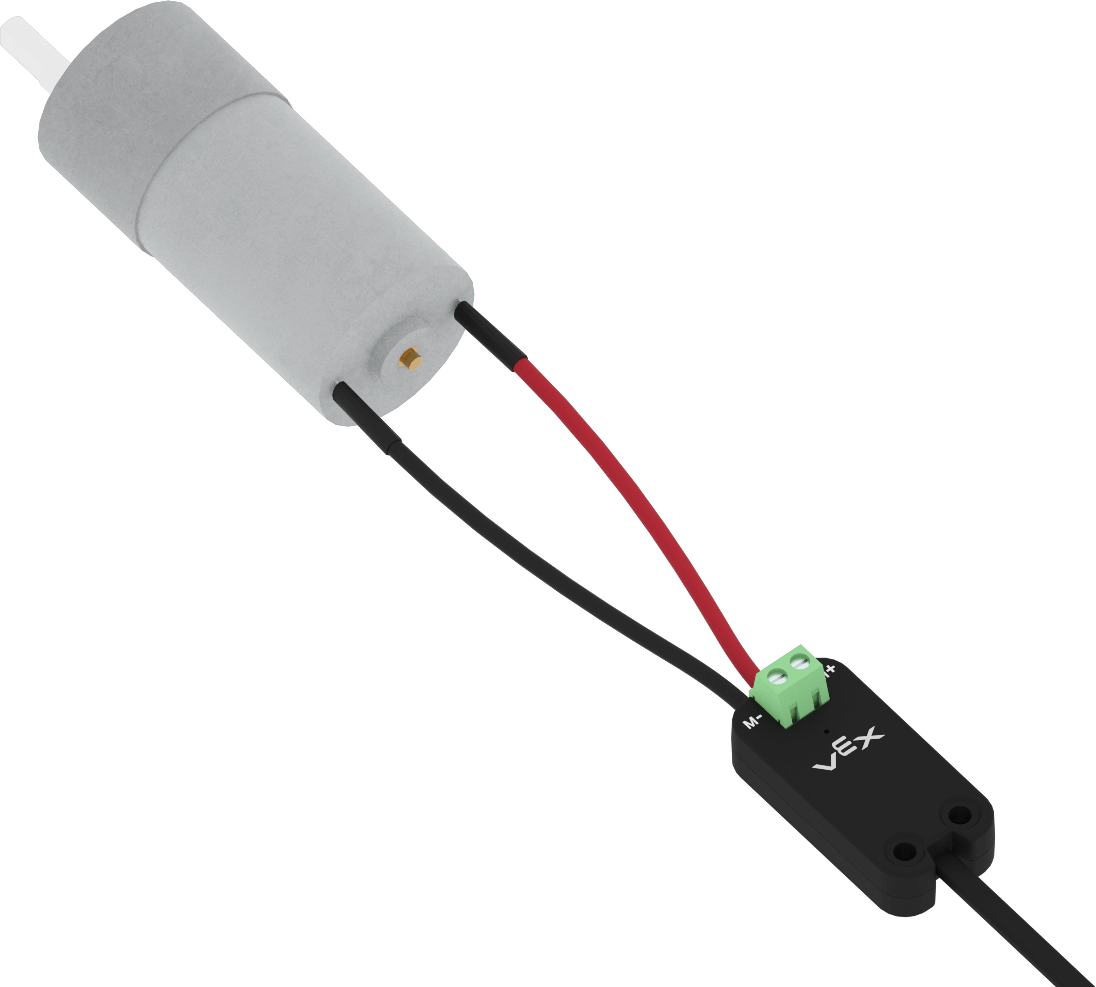

Variklio valdiklis 55 parodytas su laidiniu prijungimu prie nuolatinės srovės variklio.

Įsitikinkite, kad varžtai visiškai atsukti. Tada prijunkite nuolatinės srovės variklį prie variklio valdiklio 55.

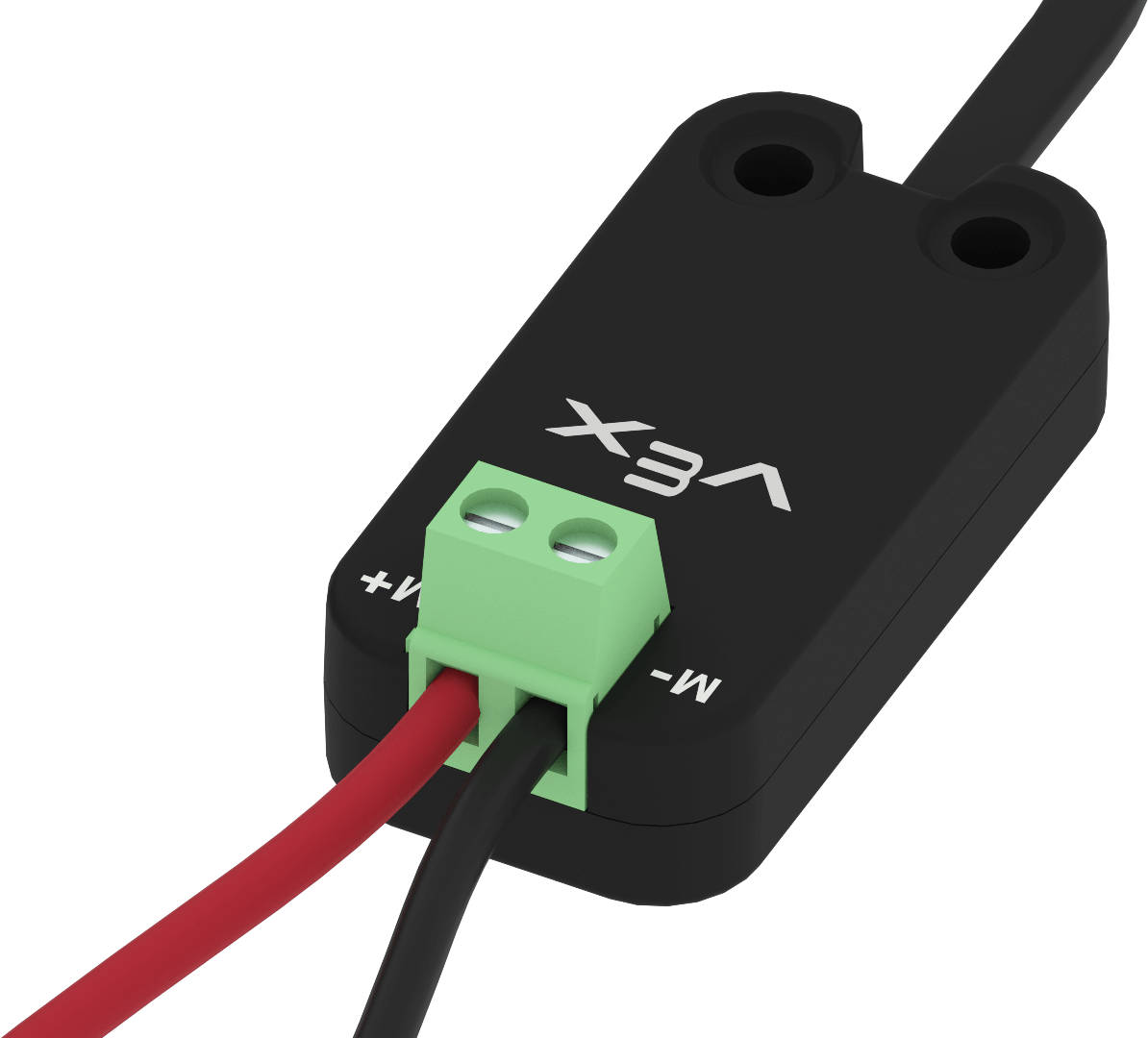

Variklio valdiklio 55 dalies varžtų priartinimas, rodantis, kad juos reikia priveržti prijungus laidus.

Visiškai priveržkite variklio valdiklio 55 varžtus. Tai užtikrina, kad laidai, jungiami prie nuolatinės srovės variklio, yra saugūs ir nesislinks.

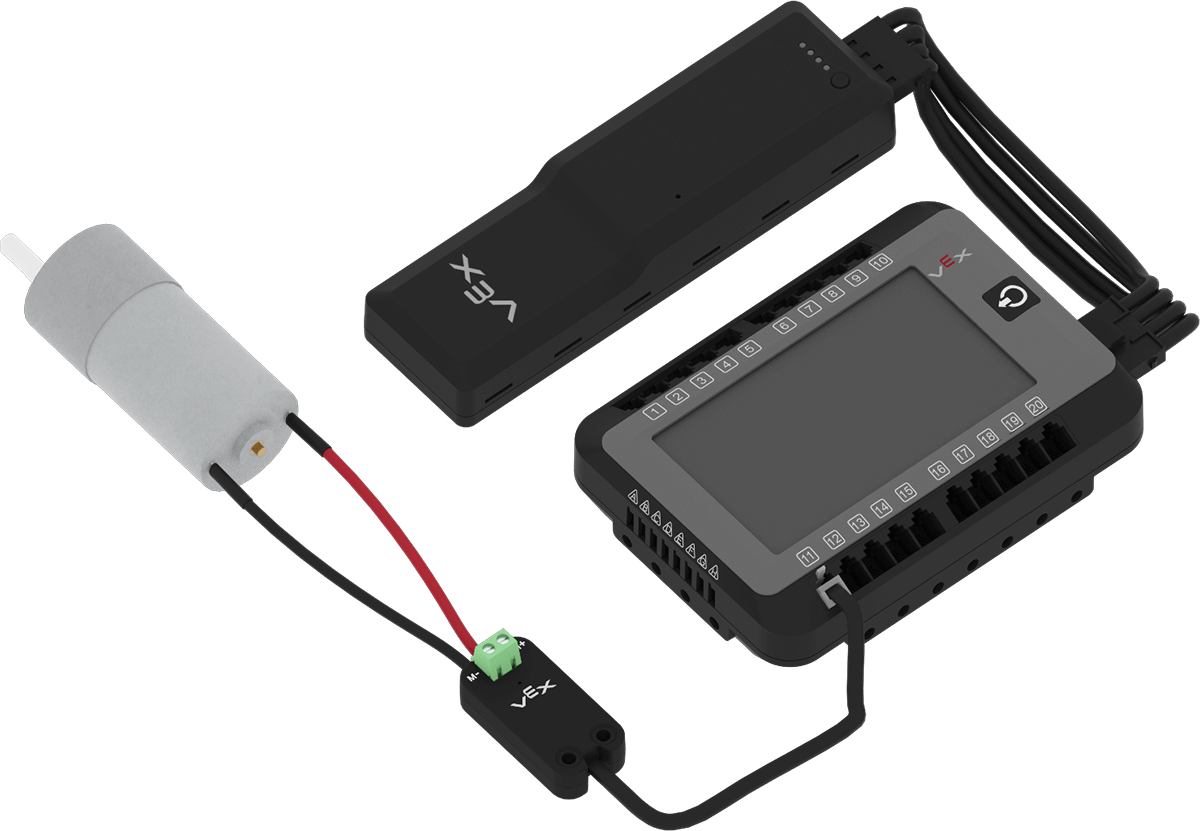

Variklio valdiklio 55 schema su laidiniu prijungimu prie nuolatinės srovės variklio ir kitu laidiniu prijungimu prie vieno iš „V5 Brain“ išmaniųjų prievadų. V5 smegenys taip pat parodytos prijungtos prie roboto baterijos.

Kai variklio valdiklis 55 bus prijungtas prie V5 Brain, jį reikės pridėti kaip įrenginį VEXcode.

Variklio valdiklio konfigūravimas 55

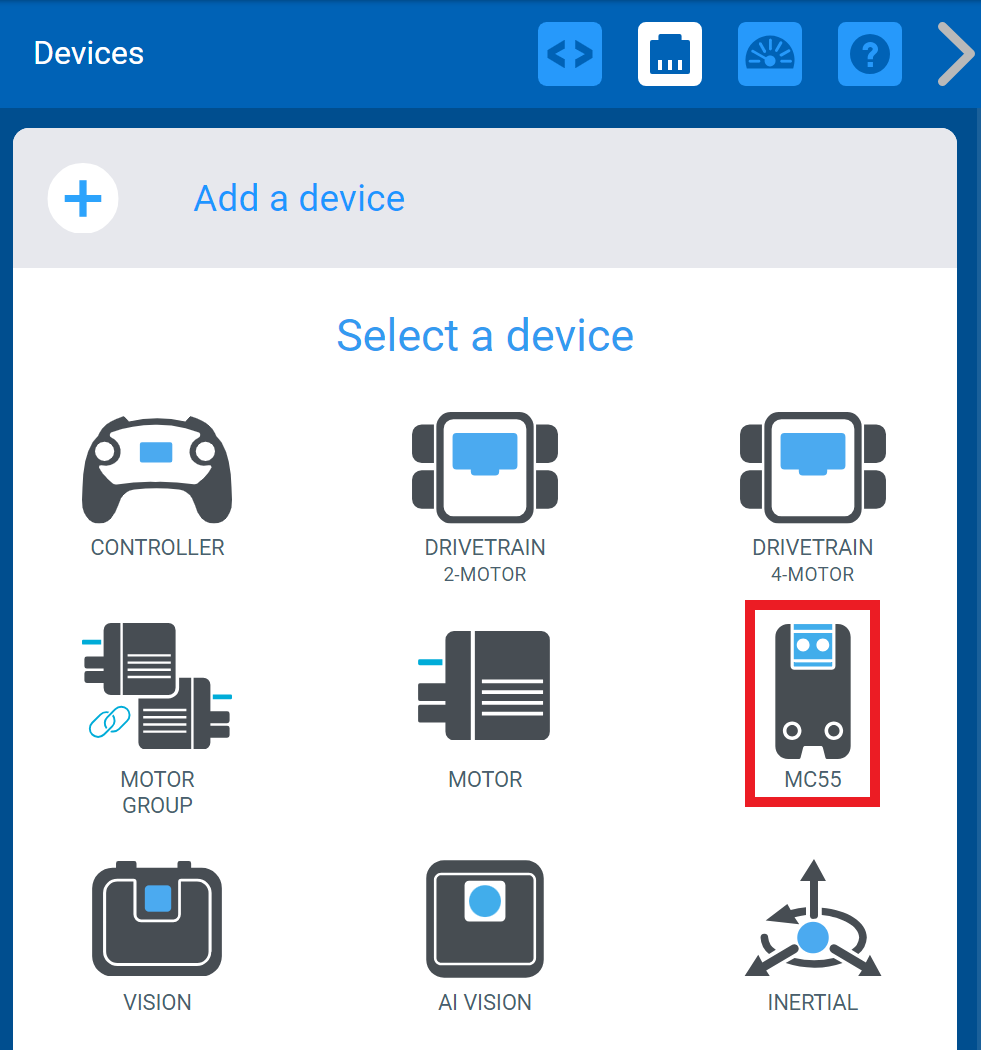

„VEXcode V5“ įrenginių meniu, pasirinkus mygtuką „Pridėti įrenginį“. Paryškinta parinktis MC55.

Sukonfigūruokite variklio valdiklį 55 VEXcode.

Pridėkite naują įrenginį ir pasirinkite MC55.

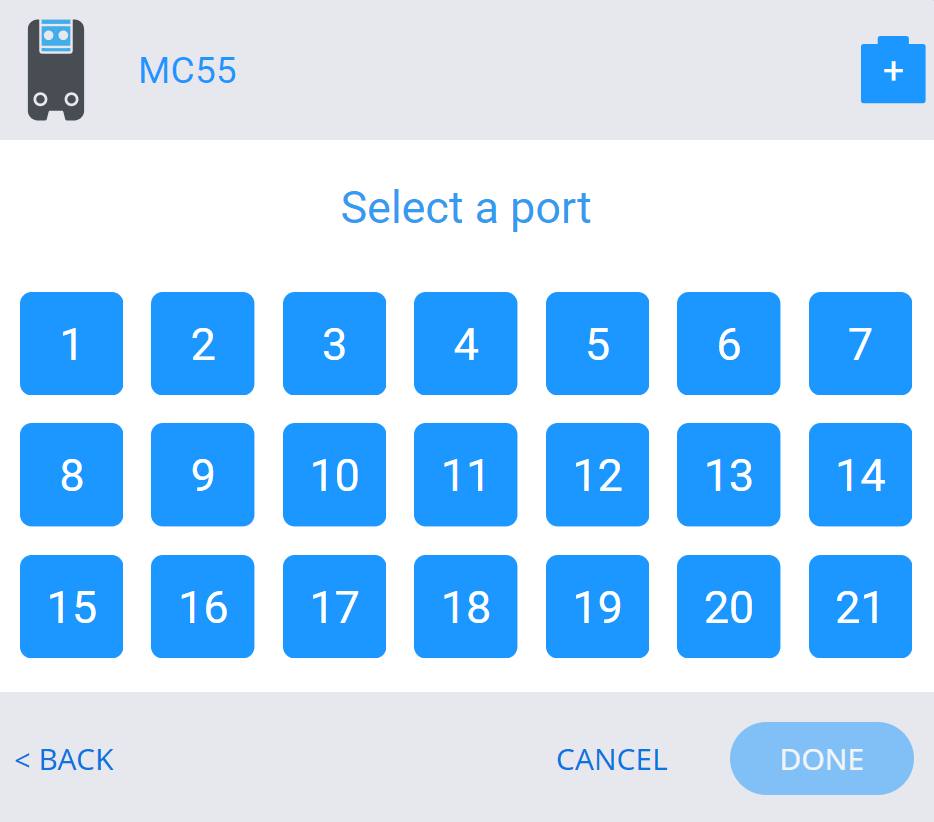

VEXcode V5 Pasirinkite prievado meniu, kuriame galima pasirinkti konkretų variklio valdiklio 55 prievadą.

Pasirinkite prie kurio prievado yra prijungtas variklio valdiklis 55.

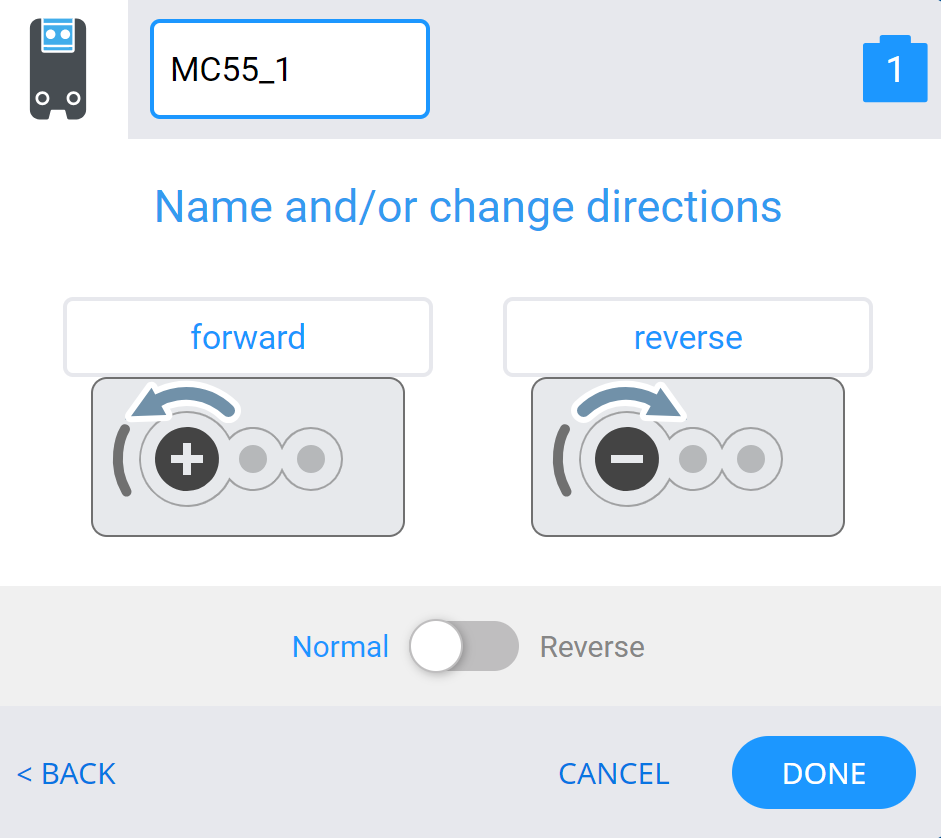

„VEXcode V5“ įrenginių meniu, pasirinkus „Smart Port“ ir parodžius „Motor Controller 55“ parinktis. Šias parinktis galima naudoti norint pavadinti kiekvieną sukimosi kryptį ir ją pakeisti.

Tinkinkite nustatymus, kad jie atitiktų nuolatinės srovės variklį, prie kurio prijungtas variklio valdiklis 55.

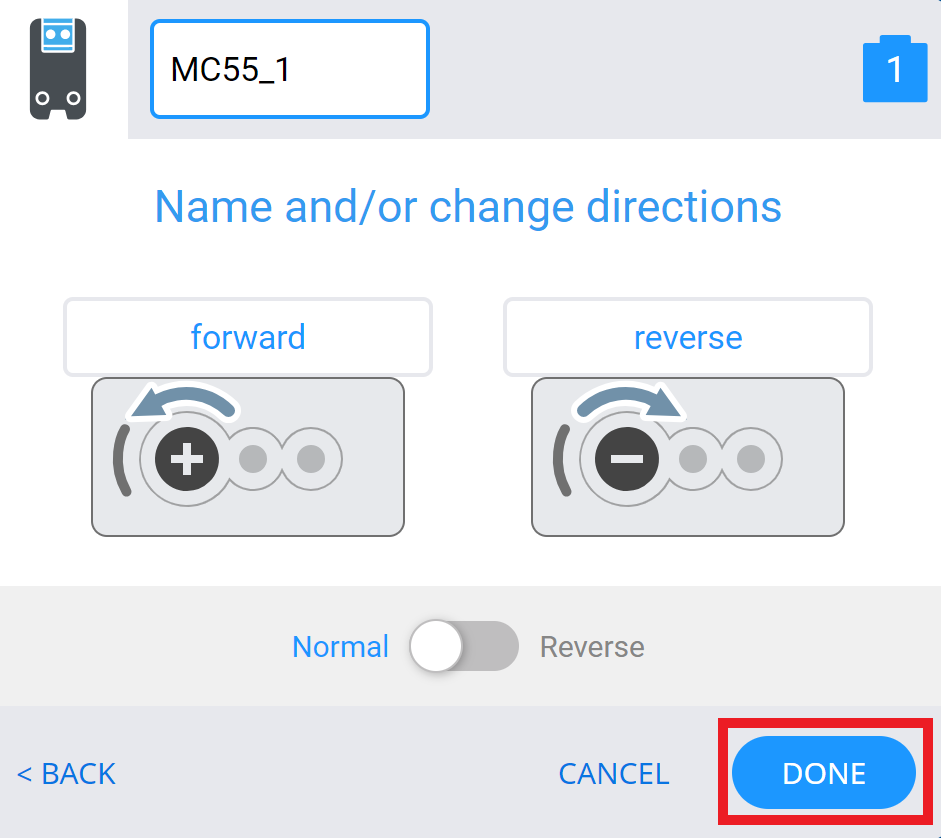

„VEXcode V5“ įrenginių meniu, pasirinkus „Smart Port“ ir parodžius „Motor Controller 55“ parinktis. Žemiau paryškintas mygtukas „Atlikta“.

PasirinkiteAtlikta.

Nuolatinės srovės variklį dabar bus galima valdyti variklio valdikliu 55.
