„VEX CTE Workcell“ sukurta imituoti realaus pasaulio darbo ląstelių pritaikymą gamybos pramonėje. Serpentinis konvejeris yra viena iš dažniausiai naudojamų konvejerių sistemų medžiagoms surinkti ir transportuoti. Vykdydami iššūkius, galite surinkti savo pasirinktas serpentino grandines, be to, kas parodyta surinkimo instrukcijose.

Atkreipkite dėmesį, kad toliau pateiktas pavyzdys pagrįstas standartiniu serpentino konvejerio išdėstymu. Tas pats procesas gali būti taikomas bet kokios konfigūracijos konvejeriams.

Diagrama, kurioje pavaizduoti įvairūs konvejerių tipai, naudojami profesiniame ir techniniame švietime, išryškinant jų komponentus ir funkcijas, o dalys pažymėtos švietimo tikslais.

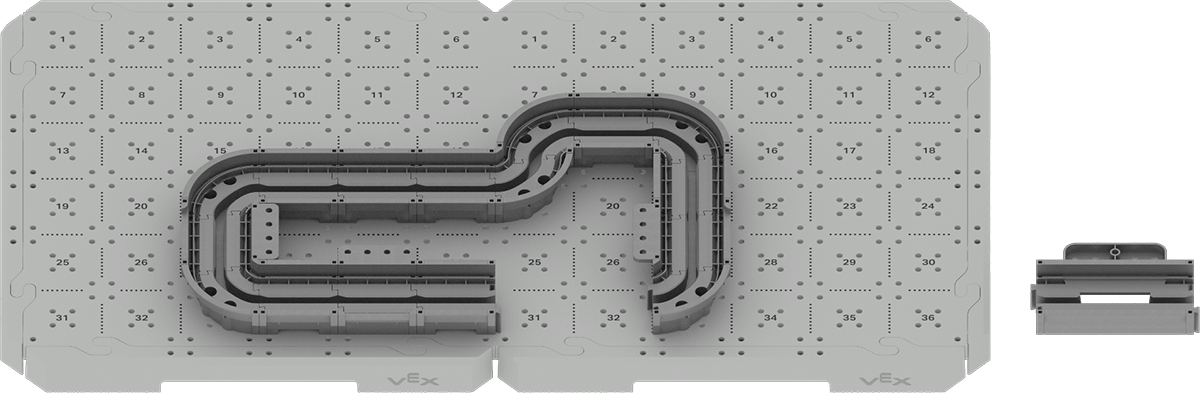

Pirmiausia surinkite norimo tako serpentino konvejerio takelio dalis ir pritvirtinkite jas prie CTE plytelės. Atkreipkite dėmesį, kad posūkio takelio dalis prie CTE plytelių reikės pritvirtinti žvaigždės formos varžtais ir žemo profilio veržlėmis.

Palikite tarpą savo pasirinktame serpentininio konvejerio takelyje serpentininio konvejerio pavaros takeliui. Nejunkite pavaros takelio prie likusios serpentininio konvejerio dalies.

Diagrama, kurioje iliustruojami įvairūs konvejerių tipai, naudojami profesiniame ir techniniame švietime, atskleidžiant jų konstrukciją ir funkcionalumą medžiagų tvarkymui.

Išdėliokite serpentininio konvejerio grandinę surinktame takelyje, kad pamatytumėte, ar reikia daugiau, ar mažiau grandinių norimam atstumui. Grandinė turėtų:

Tvirtai prigludkite prie bėgių dalių pagrindo
Neturėtų būti laisvumo pavaros takelio angoje
Nereikia tempti, kad tilptų į bėgių dalių pagrindą

Diagrama, iliustruojanti įvairių tipų konvejerius, naudojamus profesiniame ir techniniame švietime, su jų komponentais ir funkcijomis švietimo tikslais.

Atjunkite arba pritvirtinkite serpentininio konvejerio grandinės dalis, kol pasieksite norimą serpentininio konvejerio takelio ilgį.

Pritvirtinkite serpentininį konvejerį – grandinės pradžią ir galą, kad sudarytumėte visą grandinę.

Diagrama, iliustruojanti konvejerių komponentus ir veikimą profesinio ir techninio mokymo srityje, pabrėžiant pagrindines dalis ir jų funkcijas švietimo tikslais.

Kiekvienam naudojamam serpentininiam konvejeriui – grandinei reikės serpentininio konvejerio platformos.

Pritvirtinkite serpentininio konvejerio platformas prie savo serpentininio konvejerio grandinės.

Profesiniame ir techniniame mokyme naudojamos konvejerių sistemos schema, kurioje pavaizduoti įvairūs komponentai ir jų funkcijos, įskaitant diržus, ritinėlius ir atramines konstrukcijas.

Įdėkite dalį surinkto serpentininio konvejerio – grandinės į serpentininio konvejerio – pavaros takelį, pritvirtintą prie išmaniojo variklio.

Konvejerių sistemos schema, kurioje iliustruojami įvairūs komponentai ir jų funkcijos, svarbios profesiniam ir techniniam mokymui.

Padėkite vieną guminį veleno žiedą po išmaniuoju varikliu.

Įdėkite 32 dantų žvaigzdį į serpentininio konvejerio – pavaros takelio angą.

Įkiškite 3x uždengtą veleną per žvaigzdę, o ant viršaus uždėkite kitą guminį veleno apykaklę, kad dalys būtų pritvirtintos.

Profesiniame ir techniniame mokyme naudojamų konvejerių sistemos komponentų schema, kurioje iliustruojamos įvairios konvejerio sistemos dalys ir jų funkcijos.

Pritvirtinkite surinktą serpantininį konvejerį – grandinę ir platformas su serpantininio konvejerio pavaros bėgeliu prie likusio surinkto serpantininio konvejerio bėgelio.

Profesiniame ir techniniame mokyme naudojamos konvejerių sistemos schema, kurioje iliustruojami įvairūs komponentai ir jų funkcijos, pabrėžiami mechanika ir išdėstymas, būtini norint suprasti konvejerių veikimą.

Jūsų pasirinktinis serpentininis konvejeris dabar baigtas!
