Kai naudojate pneumatiką su CTE Workcell, turėsite sukonfigūruoti įrenginį VEXcode EXP. Kai pneumatika bus sukonfigūruota, VEXcode EXP įtrauks pneumatikos komandas į įrankių dėžę.

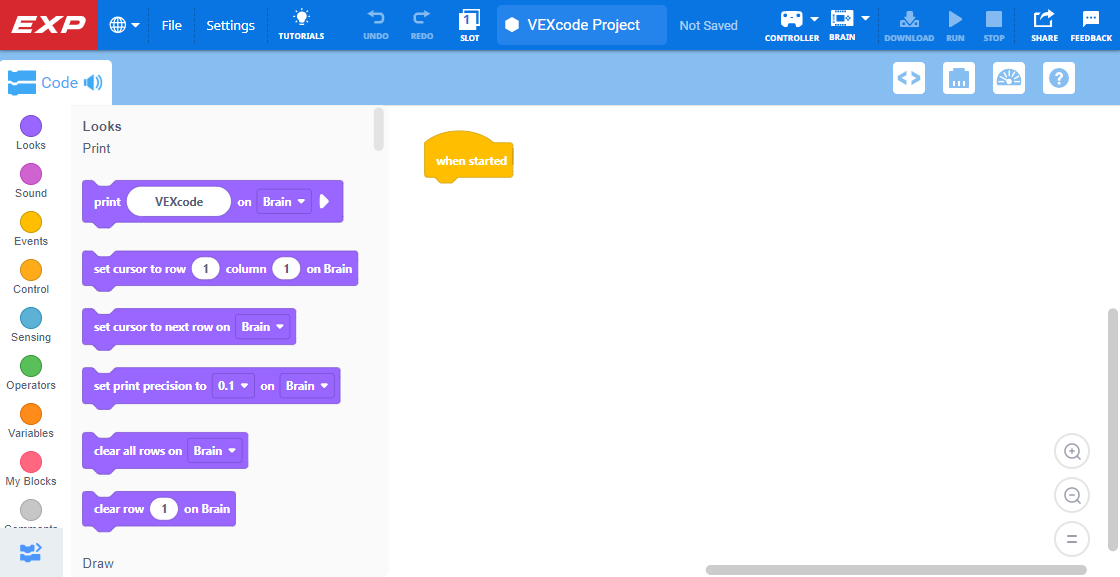

Diagrama, iliustruojanti roboto konfigūraciją CTE (karjeros ir techninio mokymo) programai, kurioje parodyti paženklinti komponentai ir jungtys, būtinos sąrankai ir naudojimui.

Atidarykite projektą VEXcode EXP.

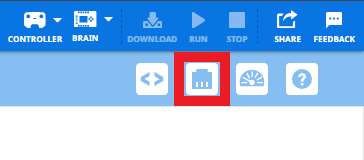

Diagrama, iliustruojanti roboto konfigūracijos nustatymus CTE (karjeros ir techninio mokymo) programoms, kurioje rodomi pagrindiniai komponentai ir jų jungtys optimaliam našumui užtikrinti.

Viršutiniame dešiniajame ekrano kampe pasirinkite Įrenginių lango piktogramą.

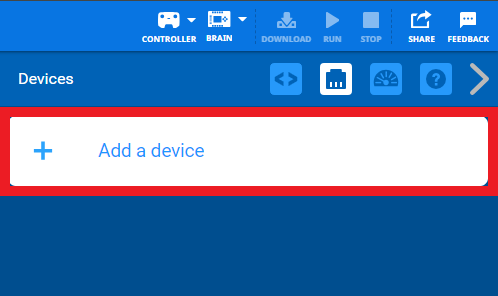

Diagrama, iliustruojanti VEX roboto konfigūraciją, kurioje rodomi pagrindiniai komponentai ir jų jungtys, svarbios profesiniam ir techniniam mokymui.

Pasirinkite mygtukąPridėti įrenginį.

Diagrama, iliustruojanti roboto konfigūraciją CTE (karjeros ir techninio mokymo) reikmėms, kurioje rodomi pagrindiniai komponentai ir jų jungtys, užtikrinančios optimalų nustatymą ir funkcionalumą.

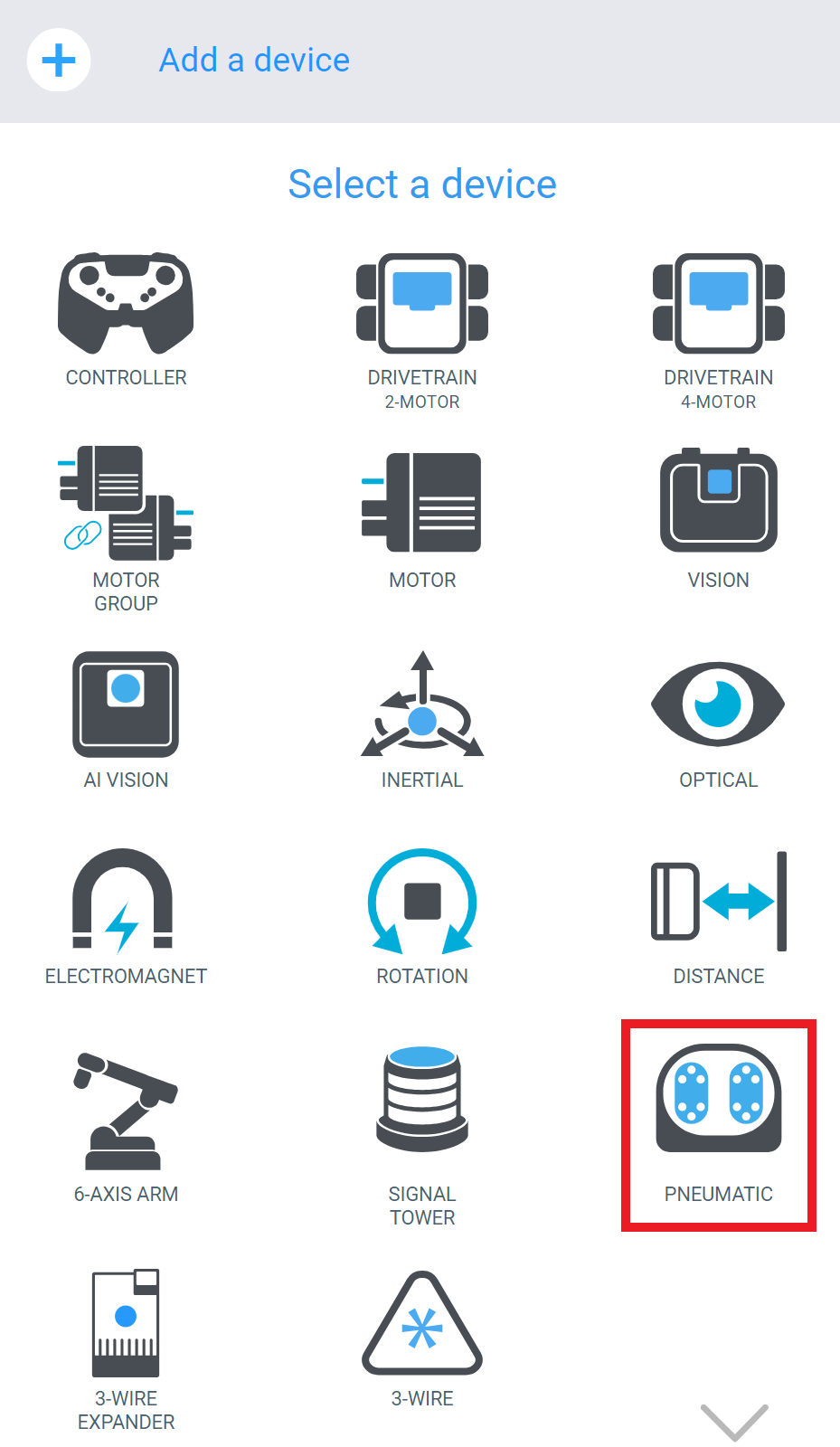

Galimų įrenginių sąraše pasirinkite PNEUMATIC .

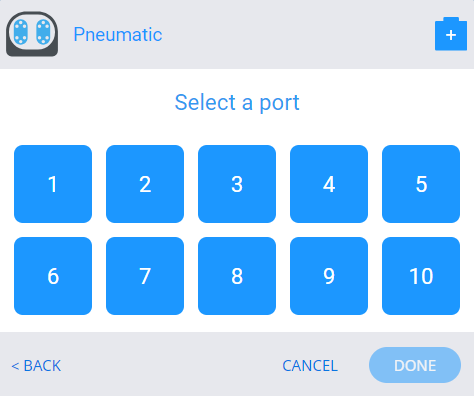

Diagrama, rodanti roboto konfigūracijos nustatymus CTE (karjeros ir techninio mokymo) taikymams, iliustruojant pagrindinius komponentus ir jų išdėstymą optimaliam našumui.

Pasirinkite, prie kurio EXP Brain prievado prijungta pneumatika.

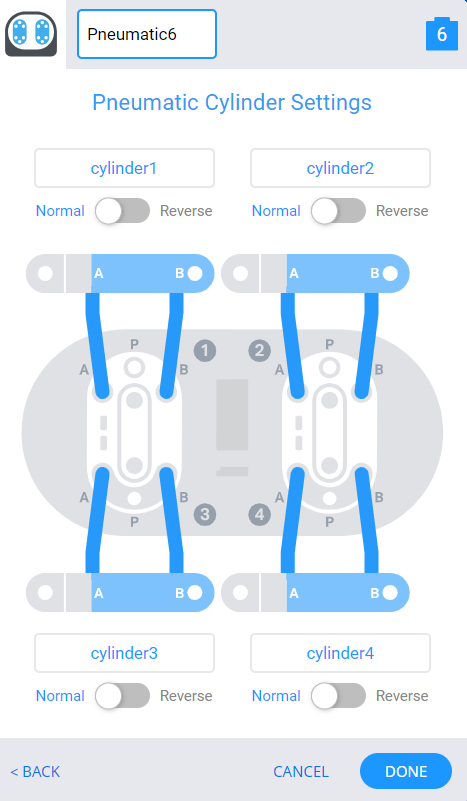

Diagrama, iliustruojanti roboto konfigūracijos nustatymus CTE (karjeros ir techninio mokymo) reikmėms, kurioje rodomi įvairūs komponentai ir jų jungtys optimaliam našumui užtikrinti.

Atsidarys Pneumatinio cilindro nustatymų langas.

Pagal numatytuosius nustatymus cilindrų A ir B pusės yra automatiškai prijungtos prie pneumatinio solenoido A ir B pusių.

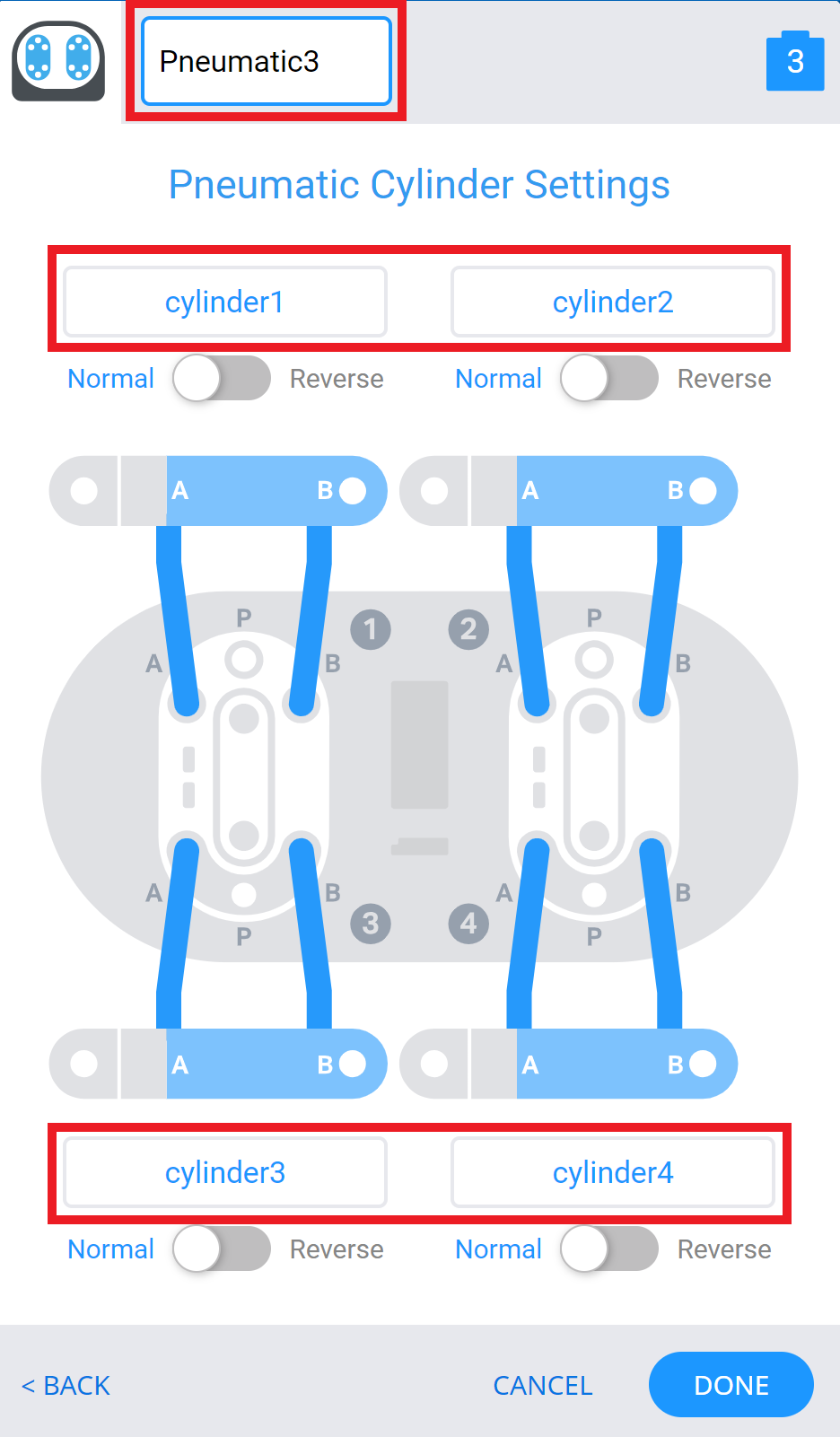

Diagrama, iliustruojanti roboto konfigūraciją CTE (karjeros ir techninio mokymo) reikmėms, kurioje rodomi įvairūs komponentai ir jų jungtys, padedančios suprasti nustatymo procesą.

Pneumatinių cilindrų nustatymų lange galite pervardyti pneumatiką ir atskirus cilindrus.

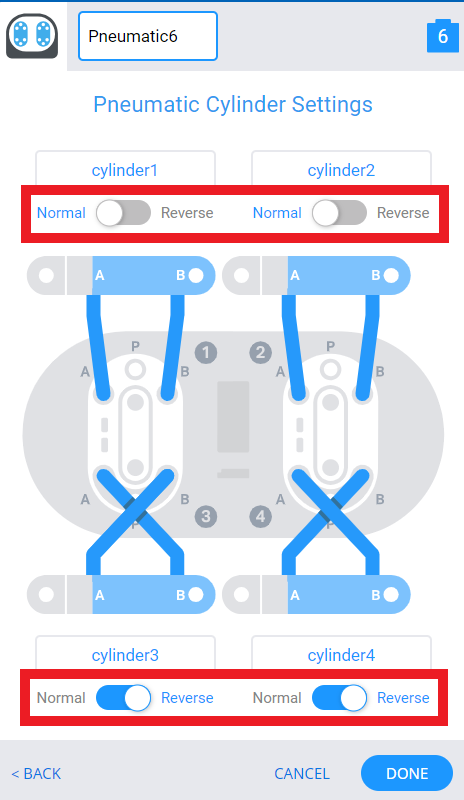

Diagrama, iliustruojanti roboto konfigūraciją CTE (karjeros ir techninio išsilavinimo) programai su pažymėtais komponentais ir jungtimis, pateikiant vaizdinį robotų surinkimo ir programavimo vadovą.

Norėdami pakeisti cilindrų konfigūraciją, galite pasirinktiNormal arbaReverse.

Diagrama, iliustruojanti roboto konfigūracijos nustatymus CTE (karjeros ir techninio išsilavinimo) programai, kurioje rodomi įvairūs komponentai ir jų jungtys optimaliam veikimui užtikrinti.

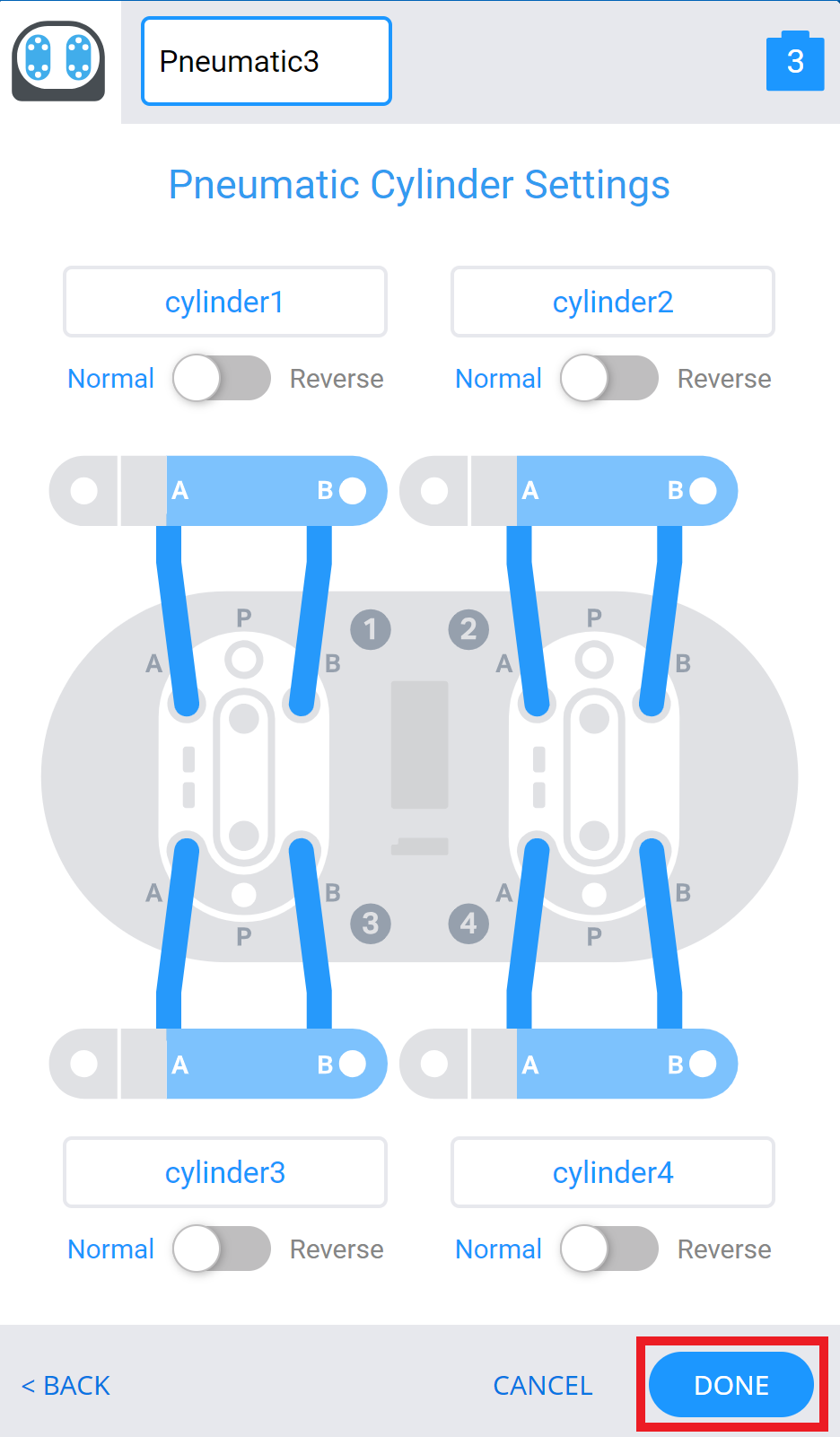

PasirinkiteAtlikta.

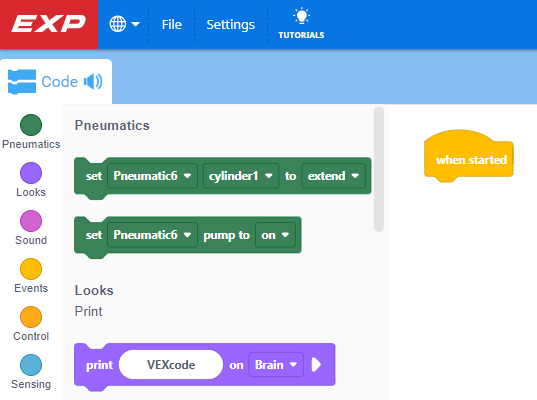

Diagrama, iliustruojanti roboto konfigūracijos nustatymus CTE (karjeros ir techninio išsilavinimo) srityje, kurioje rodomi įvairūs komponentai ir jų jungtys, siekiant optimizuoti našumą.

Pneumatikos komandos bus rodomos įrankių dėžėje, leidžiančios pradėti koduoti pneumatikos sistemą VEXcode EXP.
