EXP Brain의 장치 화면 사용

VEX EXP Brain의 장치 화면을 사용하여 연결된 센서에 대한 센서 데이터를 볼 수 있습니다.


왼쪽 및 오른쪽 버튼을 사용하여 장치 메뉴 옵션을 강조 표시한 다음 확인 버튼을 눌러 장치를 선택합니다.


장치 메뉴에는 로봇에 연결된 장치가 표시됩니다.

왼쪽 및 오른쪽 버튼을 사용하여 원하는 센서를 강조 표시한 다음 확인 버튼을 눌러 선택합니다.

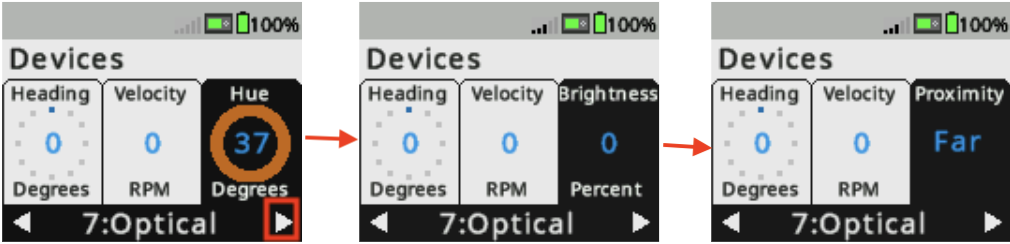

센서가 보고한 데이터 유형이 두 개 이상인 경우 확인 버튼을 사용하여 센서 데이터 옵션을 스크롤할 수 있습니다.

이 예시 이미지에서 광학 센서는 색상 값, 밝기 또는 근접성을 표시할 수 있습니다.


선택한 센서에 대해 원하는 장치 화면 보기가 나타날 때까지 확인 버튼을 계속 누르십시오.

이 예시 이미지는 광학 센서의 장치 화면을 보여줍니다. 장치 화면에는 광학 센서가 연결된 포트와 색조 값, 색상, LED, 밝기 및 근접 데이터가 표시됩니다.
