VEXcode 프로젝트에서 VEX IQ AI 비전 센서를 활용하려면 먼저 웹 기반 VEXcode IQ에 센서를 연결하고 구성해야 합니다. 여기에는 다음이 필요합니다.

센서를 구성한 후에는 AI 비전 센서를 사용하여 프로젝트를 다운로드하고 실행하려면 VEX IQ Brain, 배터리, 스마트 케이블도 필요합니다.

AI 비전 센서 연결 및 구성

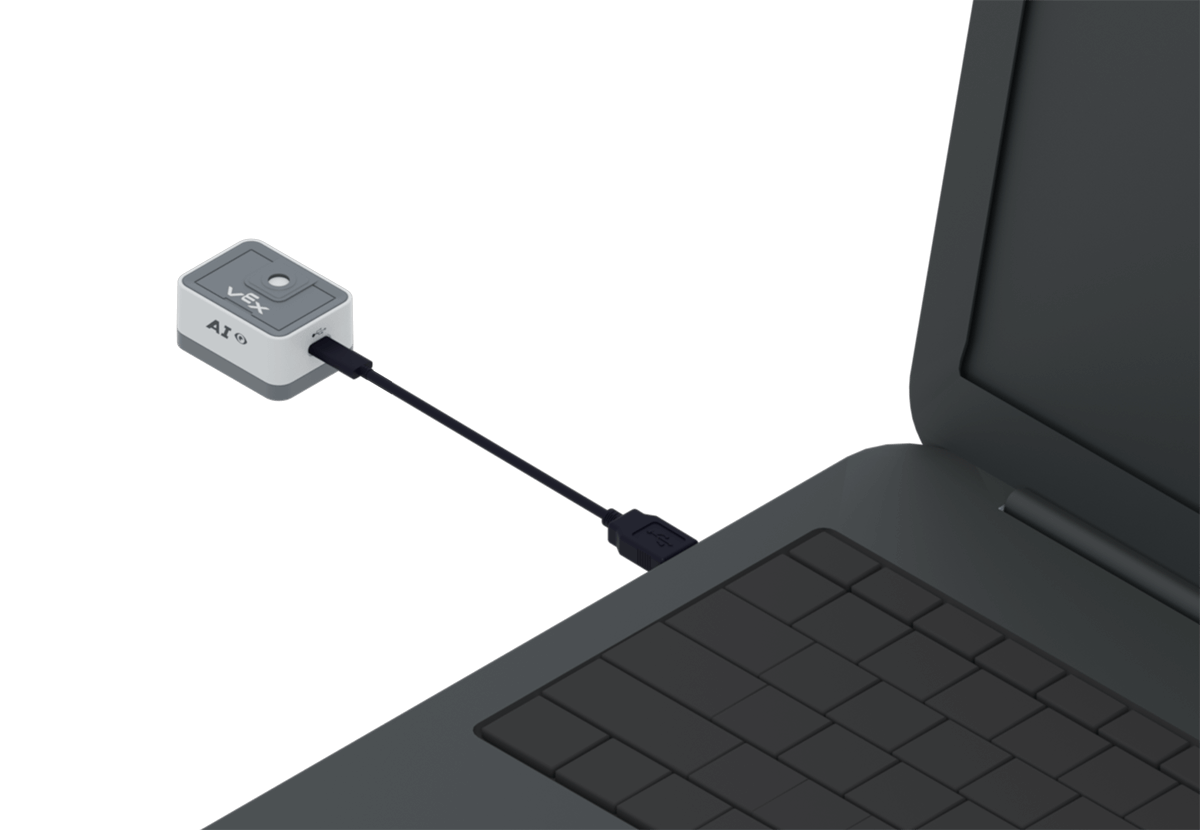

USB-C 케이블을 사용하여 AI 비전 센서를 컴퓨터에 연결합니다.

VEXcode IQ 장치 메뉴. 왼쪽에서 두 번째에 있는 장치의 아이콘이 강조 표시됩니다.

앱 기반 VEXcode IQ를 열고 장치 메뉴를 엽니다.

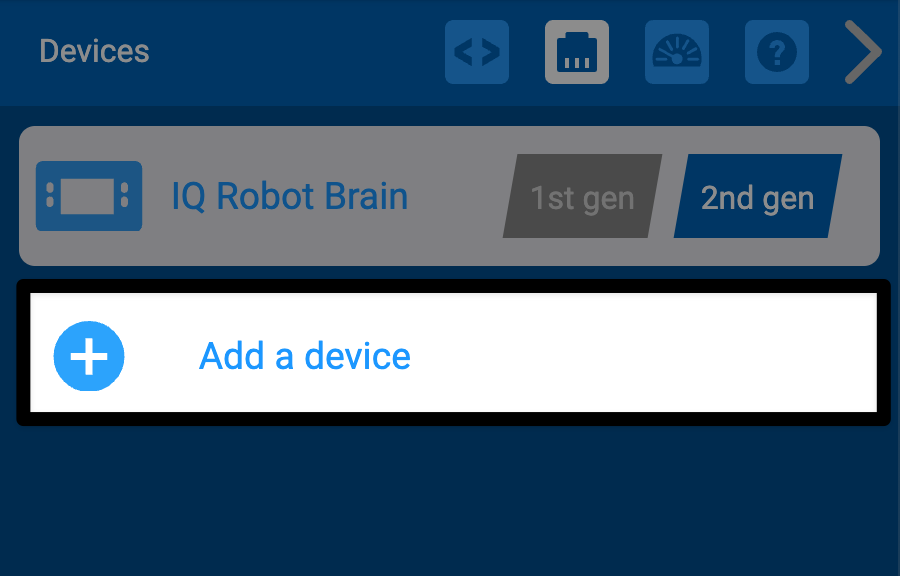

VEXcode IQ 장치 메뉴. 첫 번째 줄에는 IQ 로봇 브레인 2세대라고 적혀 있습니다. 두 번째 줄인 "장치 추가"가 강조 표시됩니다.

장치 추가선택하세요.

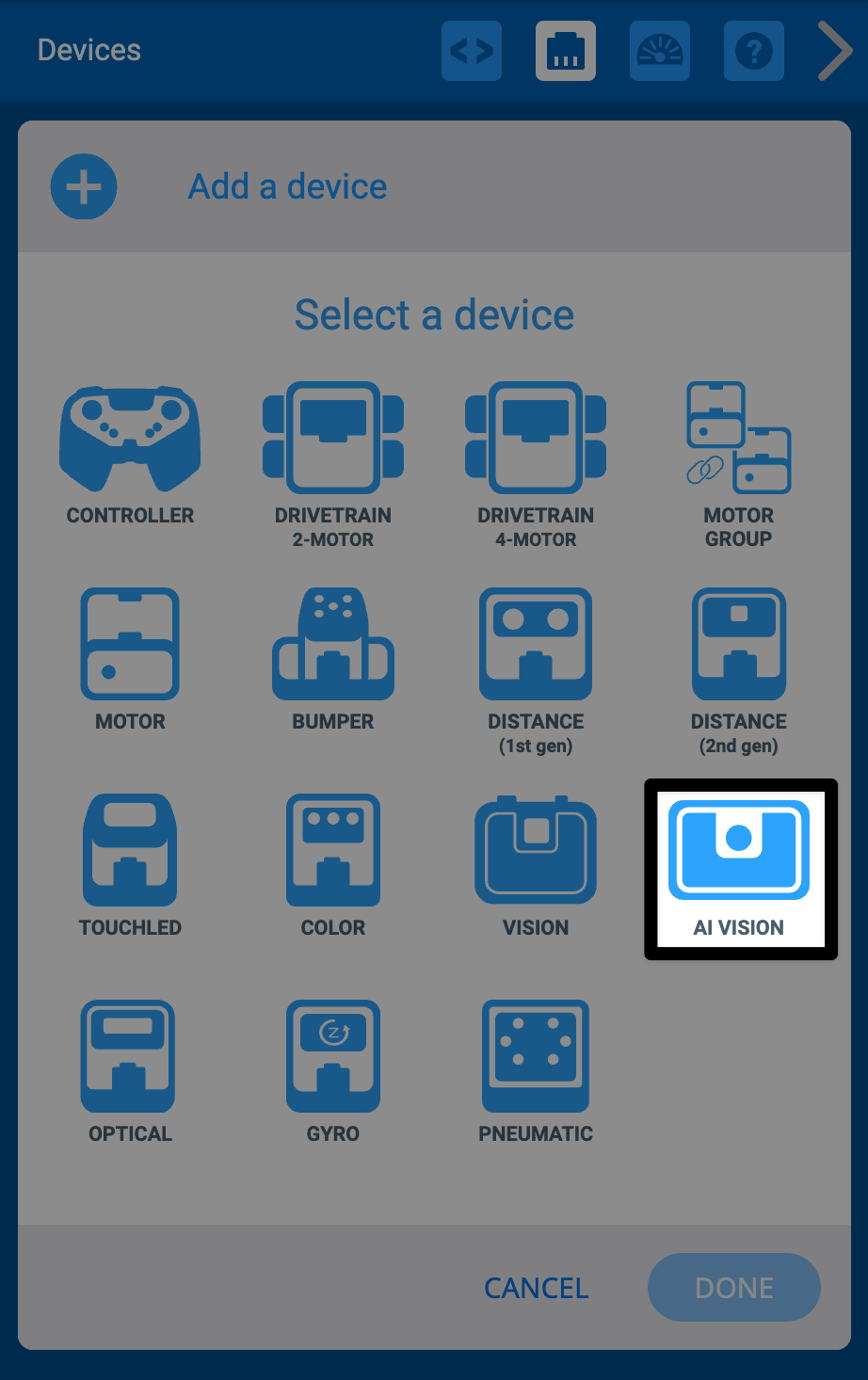

VEXcode IQ 장치 메뉴와 장치 선택 화면입니다. AI 비전 센서가 강조 표시됩니다.

AI Vision선택하세요.

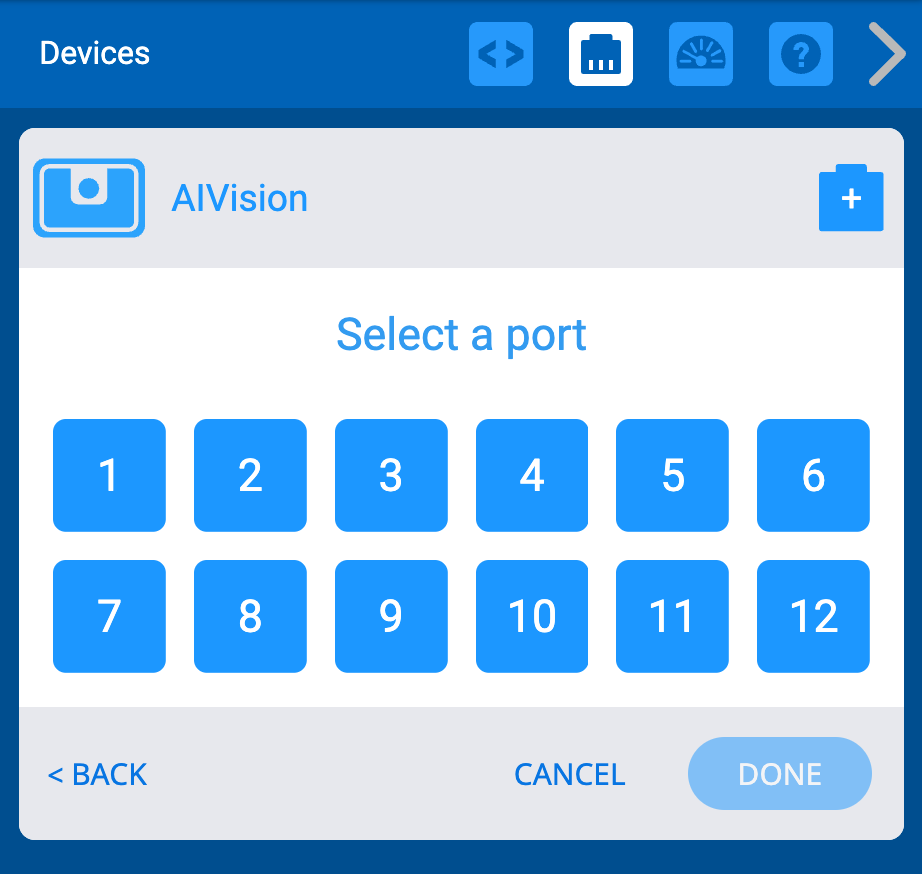

AIVision을 사용한 VEXcode IQ 장치 메뉴. 1~12 중에서 포트를 선택하세요.

IQ Brain에서 센서를 연결할 Smart Cable 포트를 선택하세요.

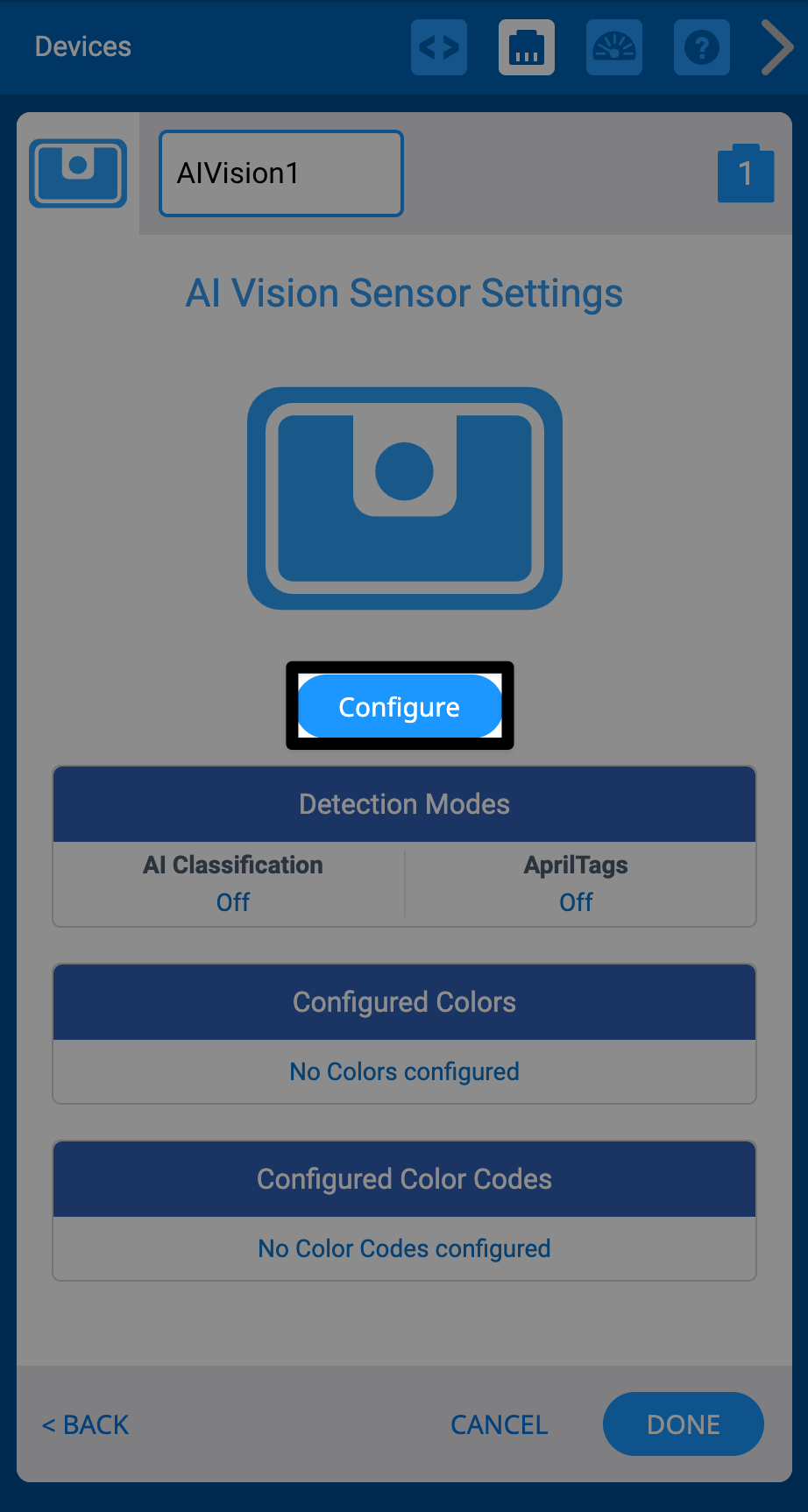

VEXcode IQ 장치 메뉴, AI Vision 센서 설정 페이지. 구성 버튼이 강조 표시됩니다.

구성선택하세요.

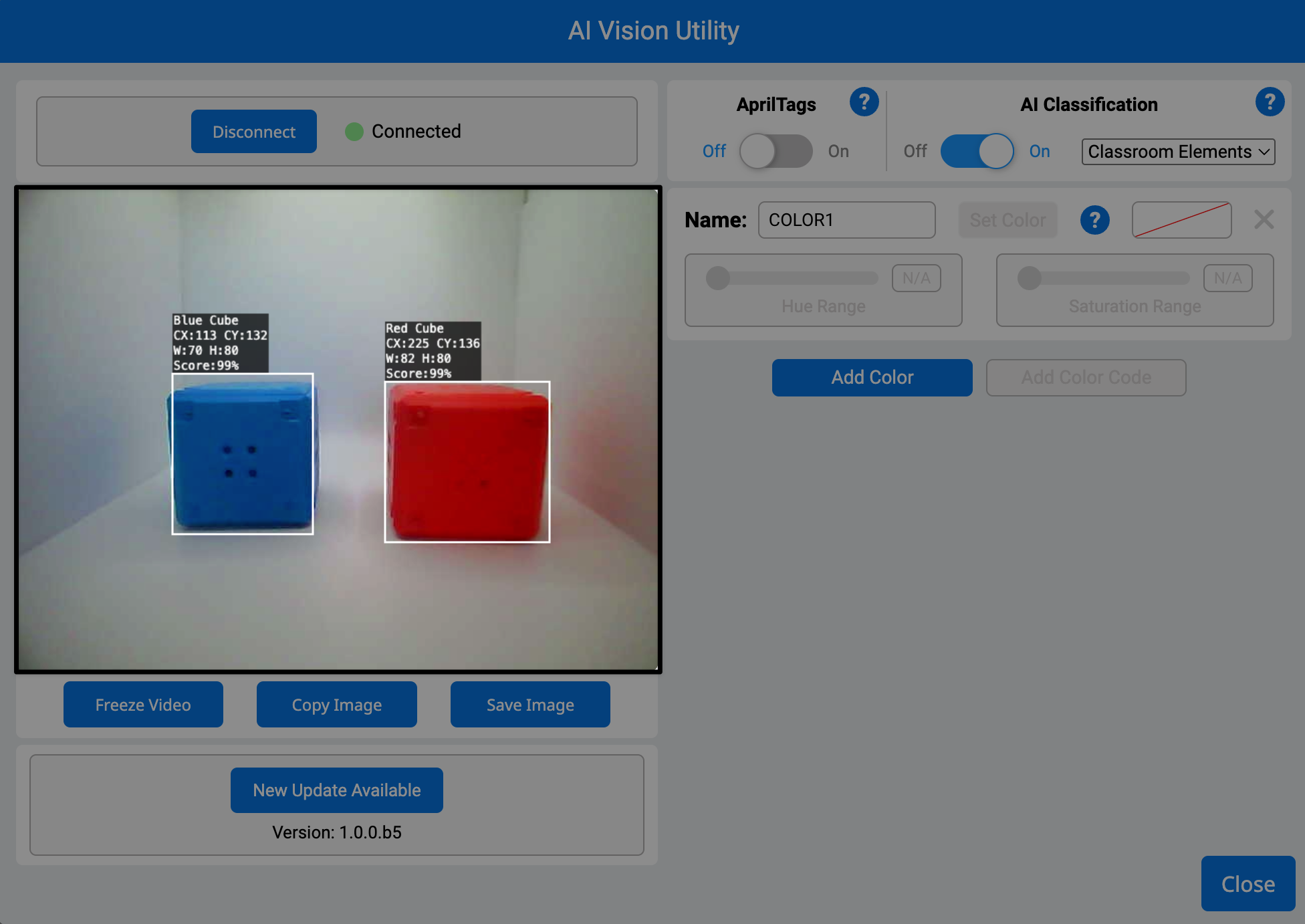

VEXcode IQ AI 비전 유틸리티. 왼쪽의 카메라 피드가 강조 표시됩니다.

AI 비전 센서의 비디오 화면은 센서가 보고 있는 내용을 보여줍니다. 업데이트하는 데 몇 초 정도 걸릴 수 있습니다.

업데이트가 되지 않으면 센서와 컴퓨터의 케이블 연결을 확인하세요.

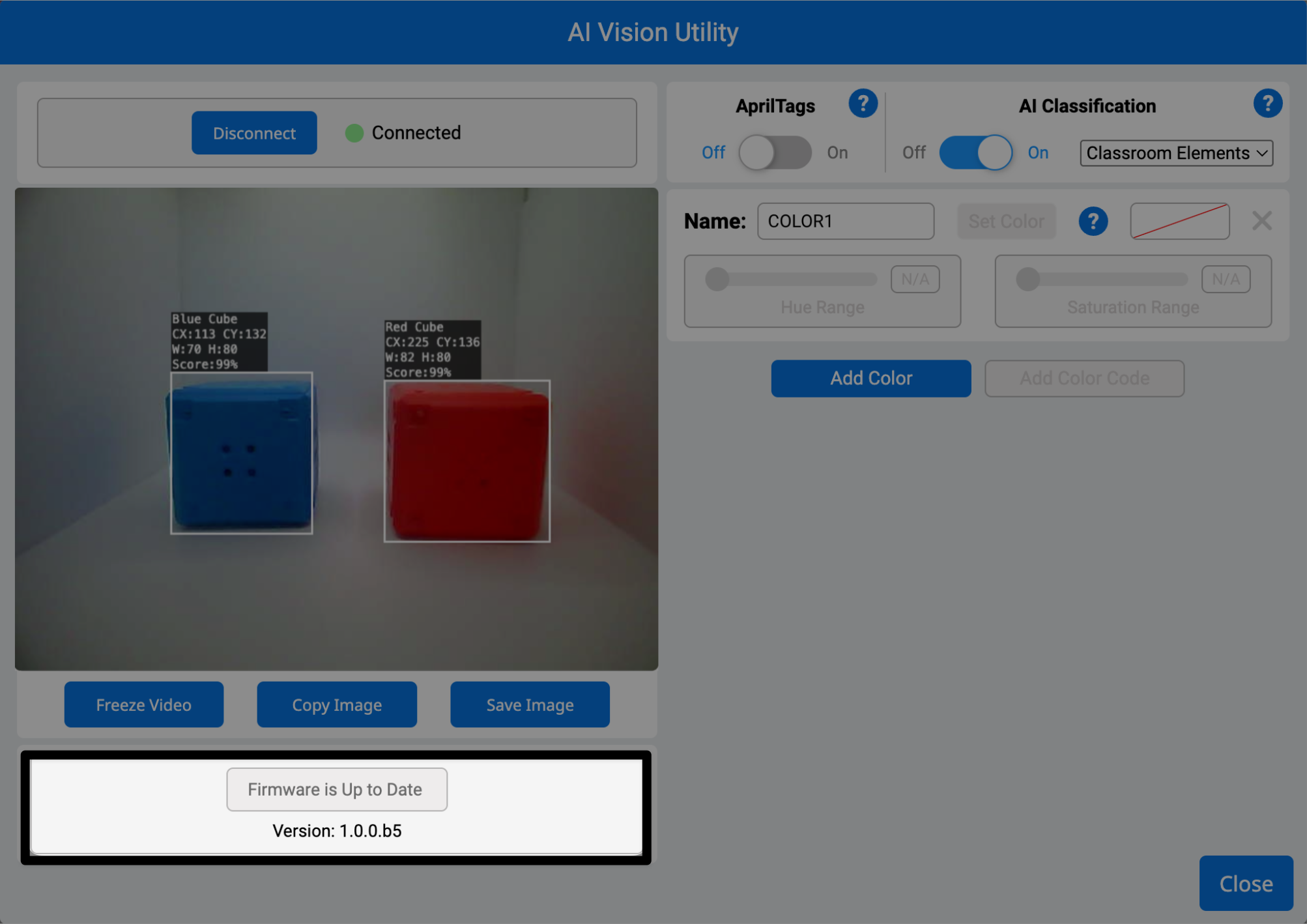

펌웨어가 최신인 VEXcode IQ AI 비전 유틸리티입니다. 버전 1.0.0.b5 강조 표시됨

AI Vision Sensor 화면 아래에는 AI Vision Sensor의 펌웨어에 대한 정보가 있습니다.

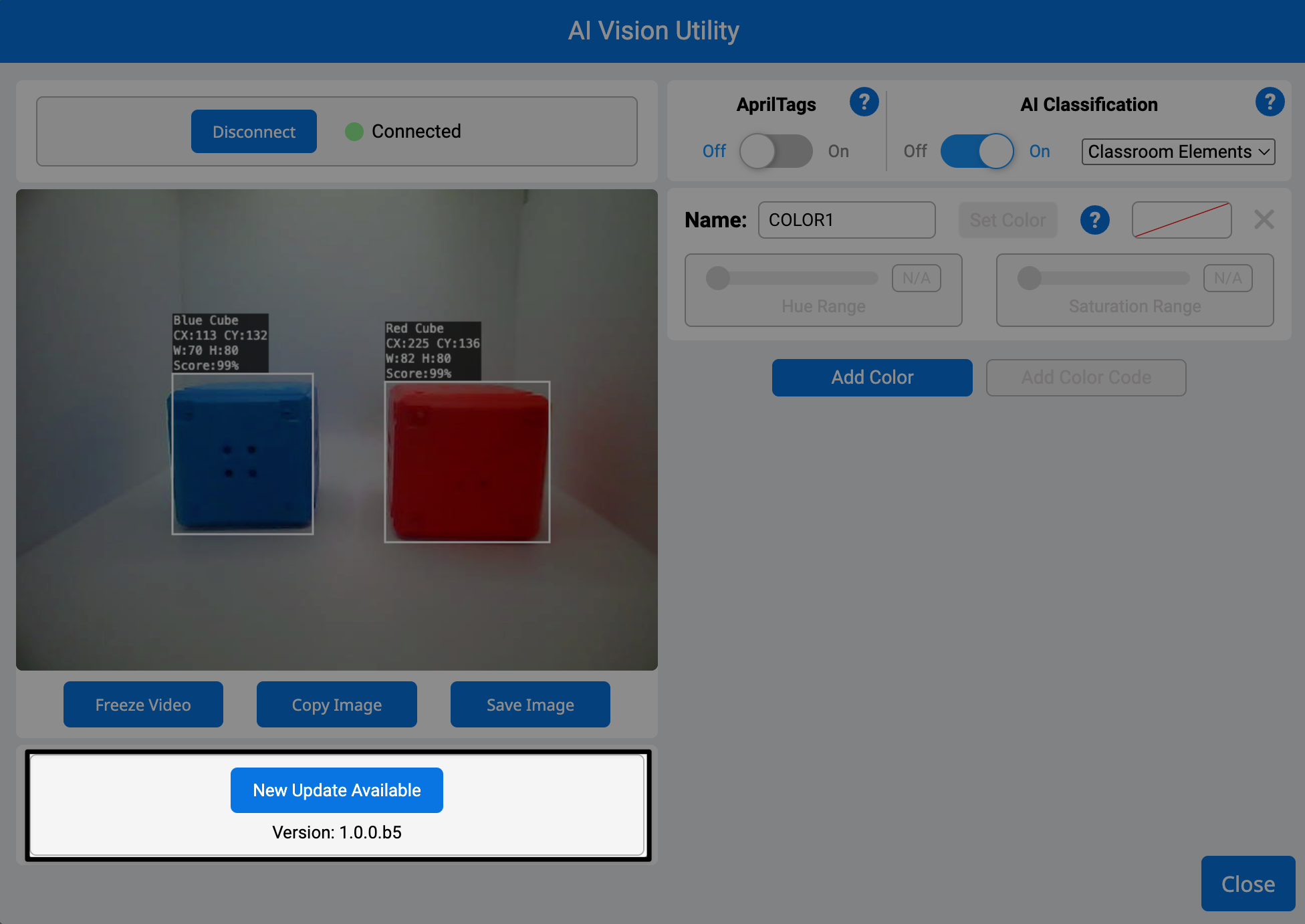

새로운 업데이트 버튼과 버전 1.0.0.b5가 강조 표시된 VEXcode IQ AI Vision Utility

버튼에 새 업데이트 가능이라고 표시되어 있으면 펌웨어를 업데이트해야 한다는 의미입니다. 이 기사를 AI Vision Sensor의 펌웨어 업데이트에 대해 알아보세요.

IQ 로봇용 AI 비전 센서를 설명하는 다이어그램으로, 구성 요소와 기능을 보여주고, 주요 기능과 연결을 나타내는 라벨이 붙어 있습니다.

버튼에 펌웨어가 최신 상태입니다 이라고 표시되면 AI 비전 센서에 최신 펌웨어가 설치되어 사용할 준비가 된 것입니다!

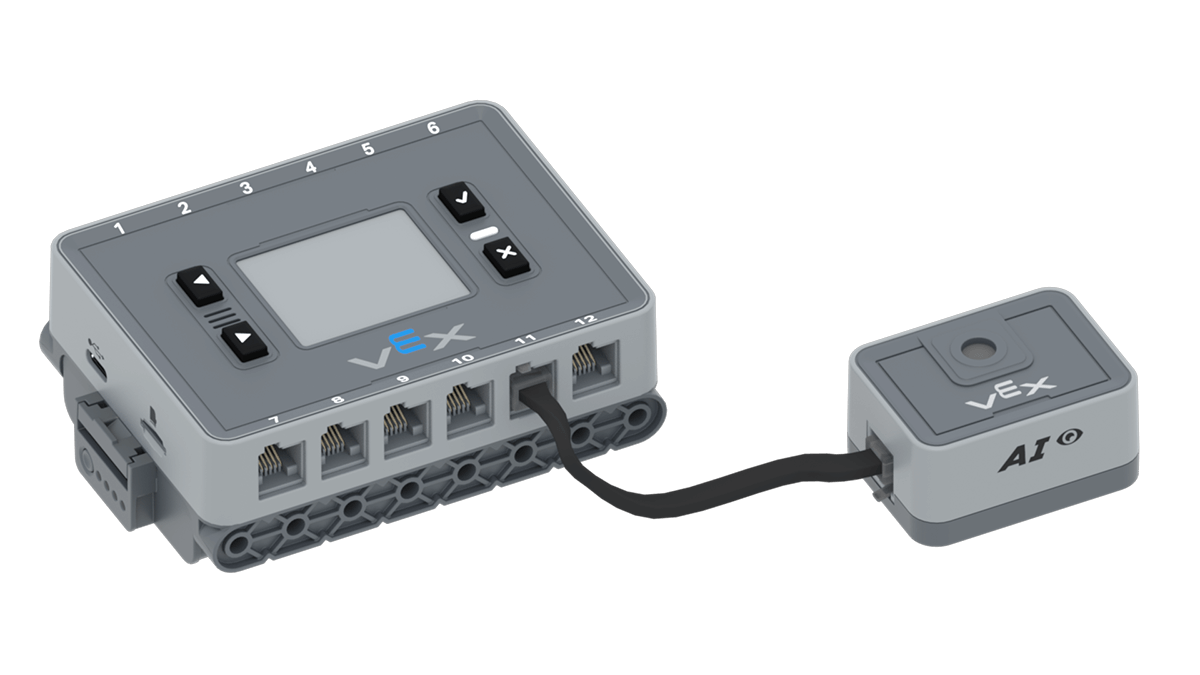

VEX IQ Brain은 포트 11의 IQ AI Vision 센서에 연결됩니다.

AI 비전 센서 구성을 마치면 센서를 컴퓨터에서 분리하고 스마트 케이블을 사용하여 IQ Brain에 연결합니다.

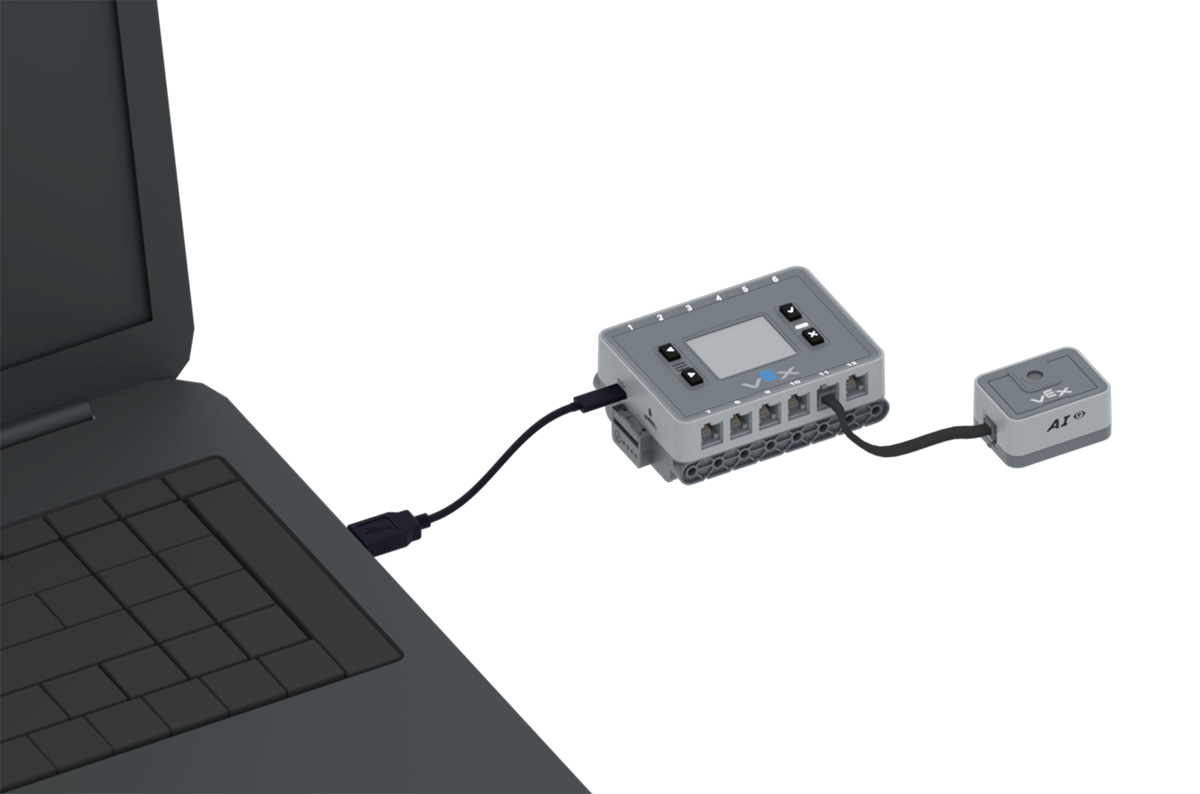

VEX IQ 2세대 뇌, AI 비전 센서와 컴퓨터 연결

이제 AI Vision Sensor를 사용하여 프로젝트를 다운로드하기 위해 IQ Brain을 컴퓨터에 연결할 수 있습니다.
