부품을 구성하든, 일련의 제작 지침을 따르든, 맞춤형 디자인을 구축하든, 부품을 정확하게 식별하는 것은 성공에 매우 중요할 수 있습니다.

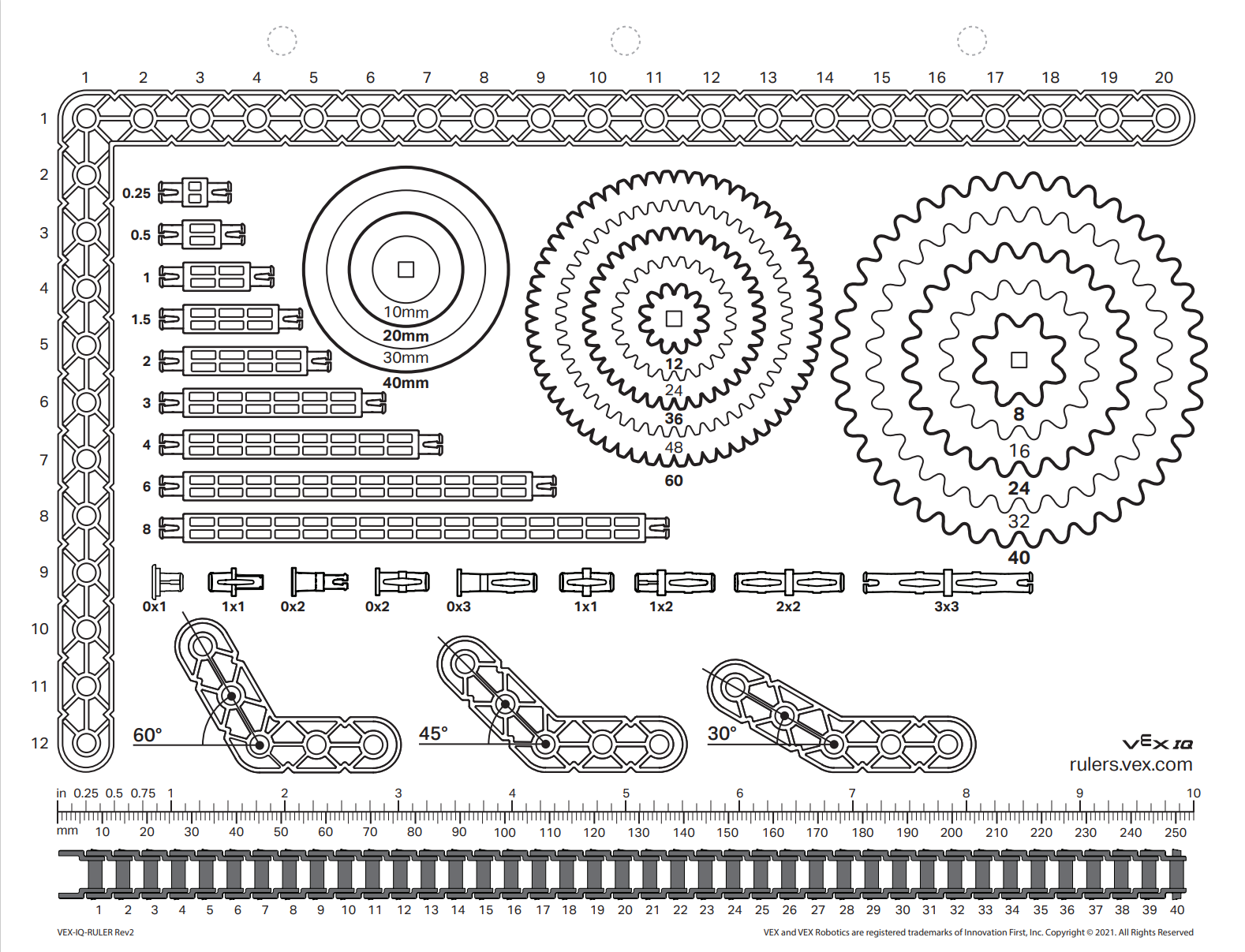

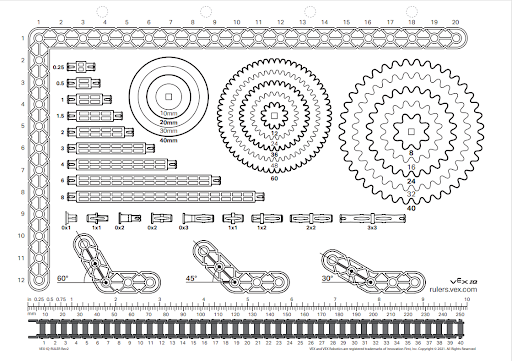

VEX IQ 부품 눈금자는 부품을 식별하는 데 도움이 되는 편리한 도구입니다.
참고: .pdf를 인쇄할 때 배율을 100%로 설정해야 합니다.
자를 사용하여 부품 식별하기
VEX IQ 부품 눈금자는 부품을 구성하거나 일련의 제작 지침을 따르는 동안 부품을 식별하는 데 사용할 수 있습니다. 자의 눈금은 1:1이므로 부품을 자 위에 간단히 놓을 수 있습니다.

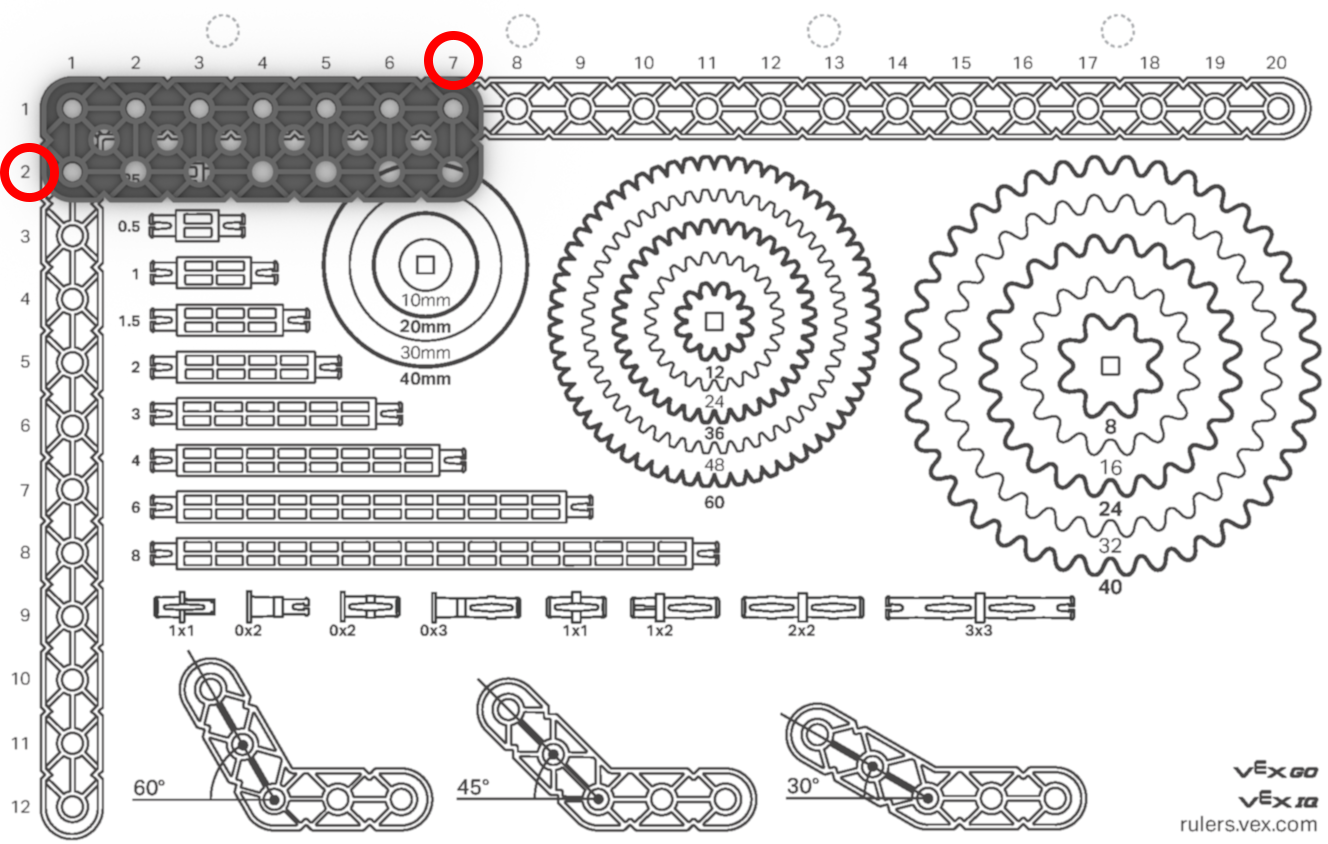

빔과 플레이트를 측정합니다. 표시된 예는 2x7 빔입니다.
- 2는 2피치 단위의 폭을 나타냅니다.
- 7은 7피치 단위의 길이를 나타냅니다.

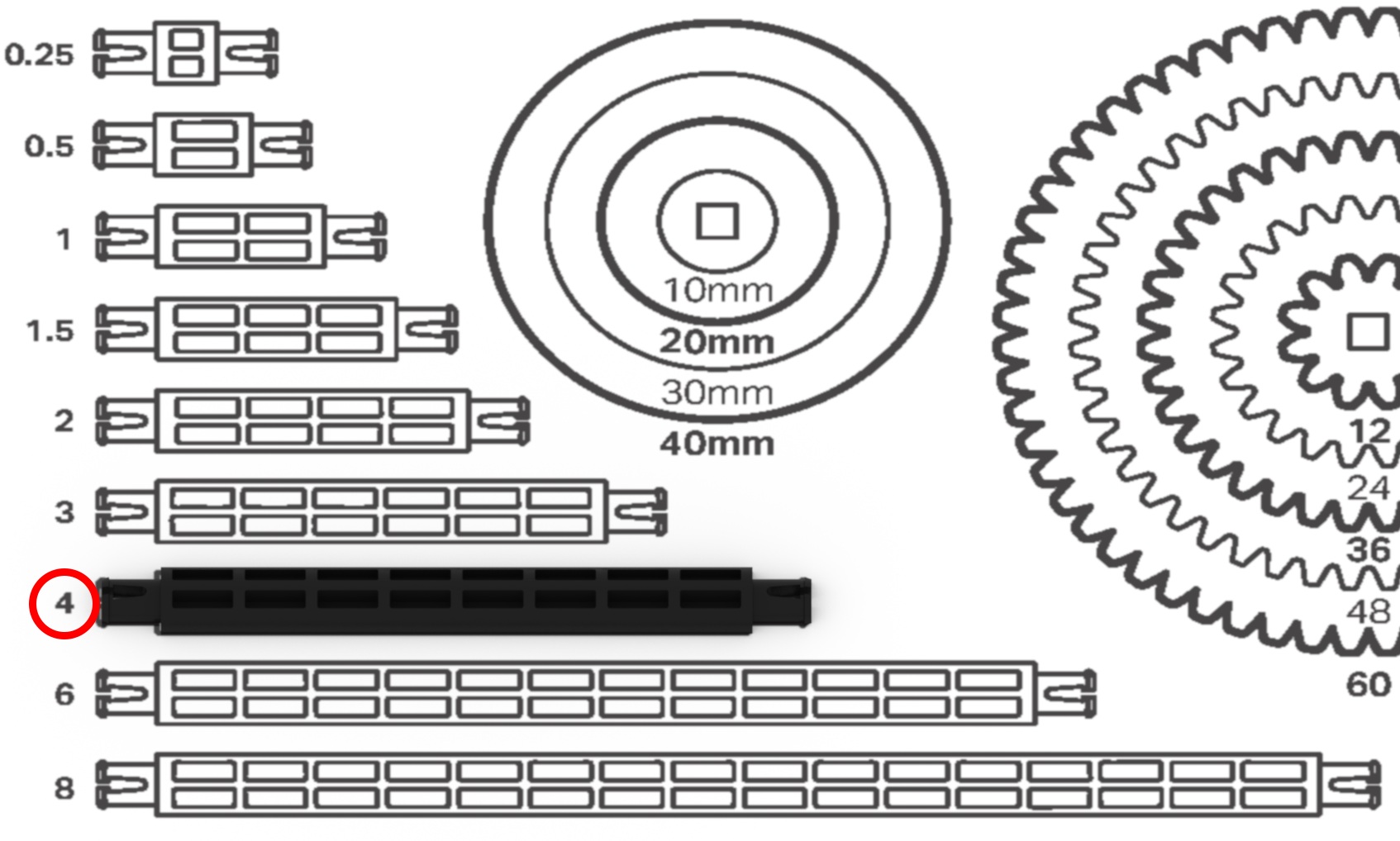

스탠드오프 측정. 표시된 예는 4x 스탠드오프입니다.

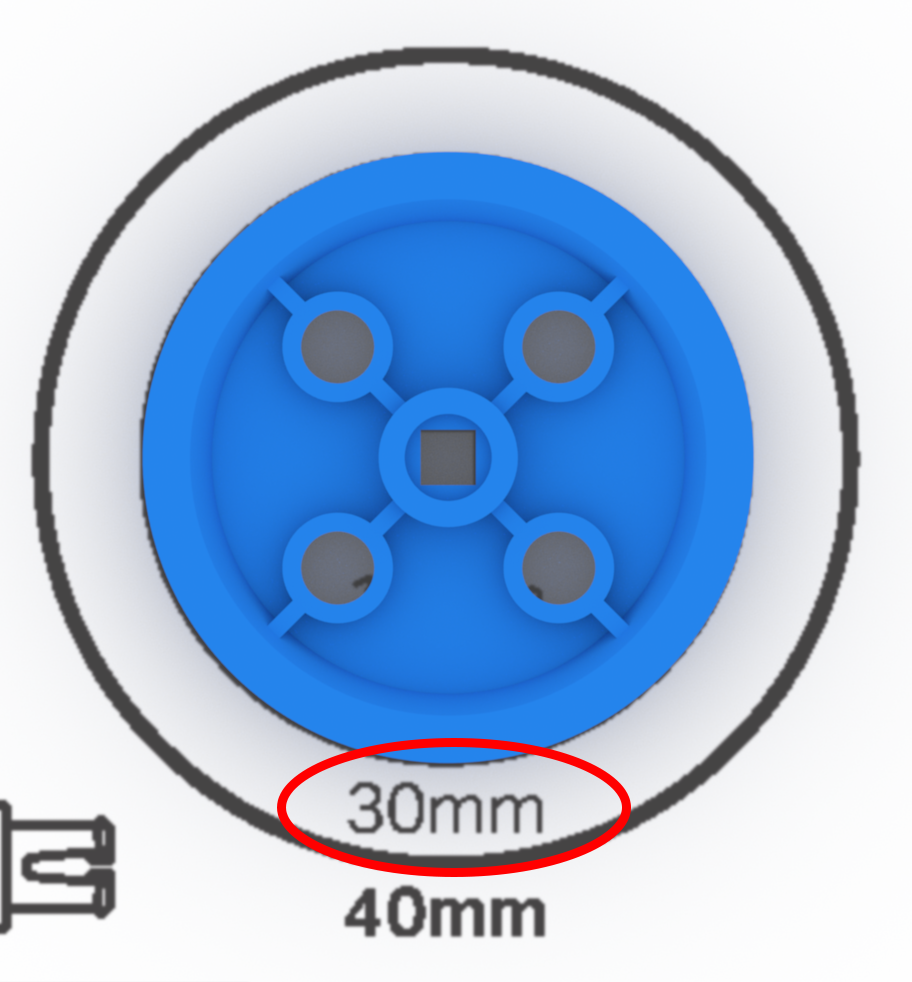

풀리 측정. 표시된 예는 30mm 풀리입니다.

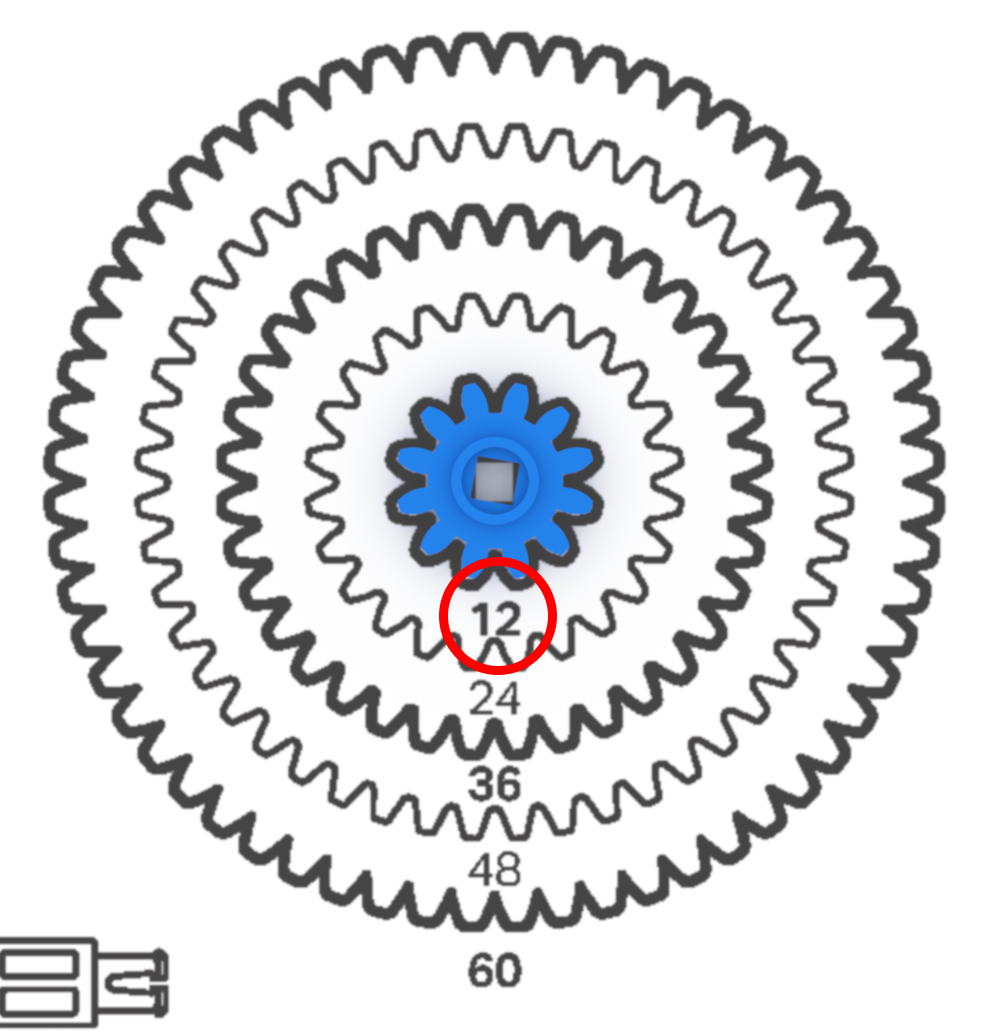

측정 기어. 표시된 예는 12개 톱니 기어입니다.

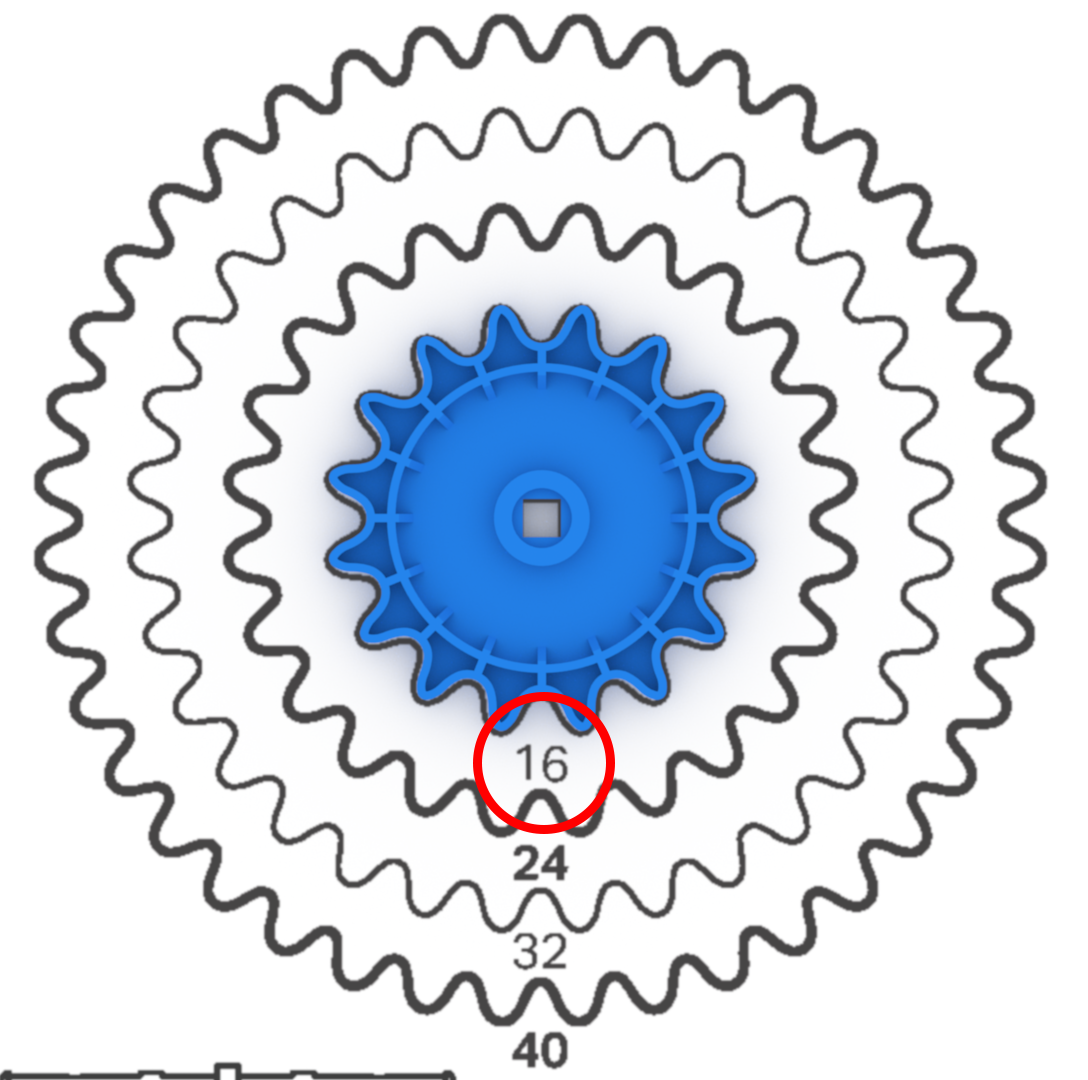

스프로킷 측정. 표시된 예는 16 톱니 스프로킷입니다.

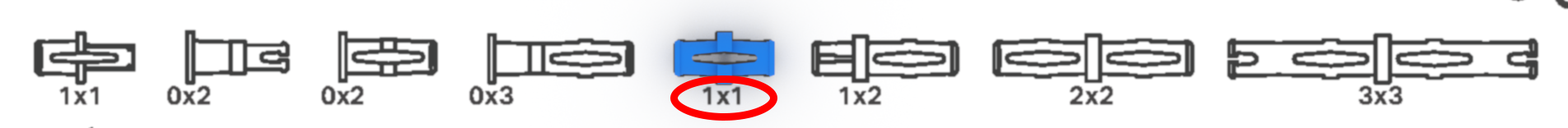

측정 핀. 표시된 예는 1x1 핀입니다.

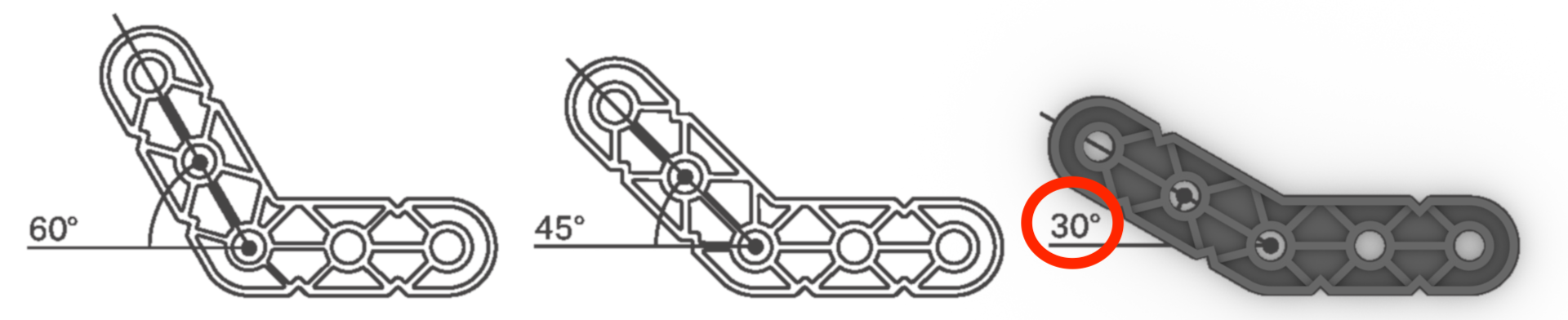

특수 빔을 측정합니다. 표시된 예는 30° 각도 빔입니다.
로봇 조립 시 자 사용하기
VEX 플라스틱 부품 눈금자는 부품과 거리를 측정하는 측정 도구로도 사용할 수 있습니다. 이는 부품 선택에 관한 구체적인 지침이 없는 맞춤형 로봇을 설계하고 조립할 때 매우 유용할 수 있습니다.
팁과 요령: VEX 플라스틱 부품 눈금자의 .pdf는 투명한 플라스틱 투명 용지에 인쇄할 수 있습니다. 이렇게 하면 눈금자를 로봇 위에 겹쳐서 측정할 수 있으며 눈금자를 통해 측정할 수 있습니다.
다음은 맞춤형 로봇을 조립하는 동안 눈금자를 사용하는 몇 가지 예입니다.

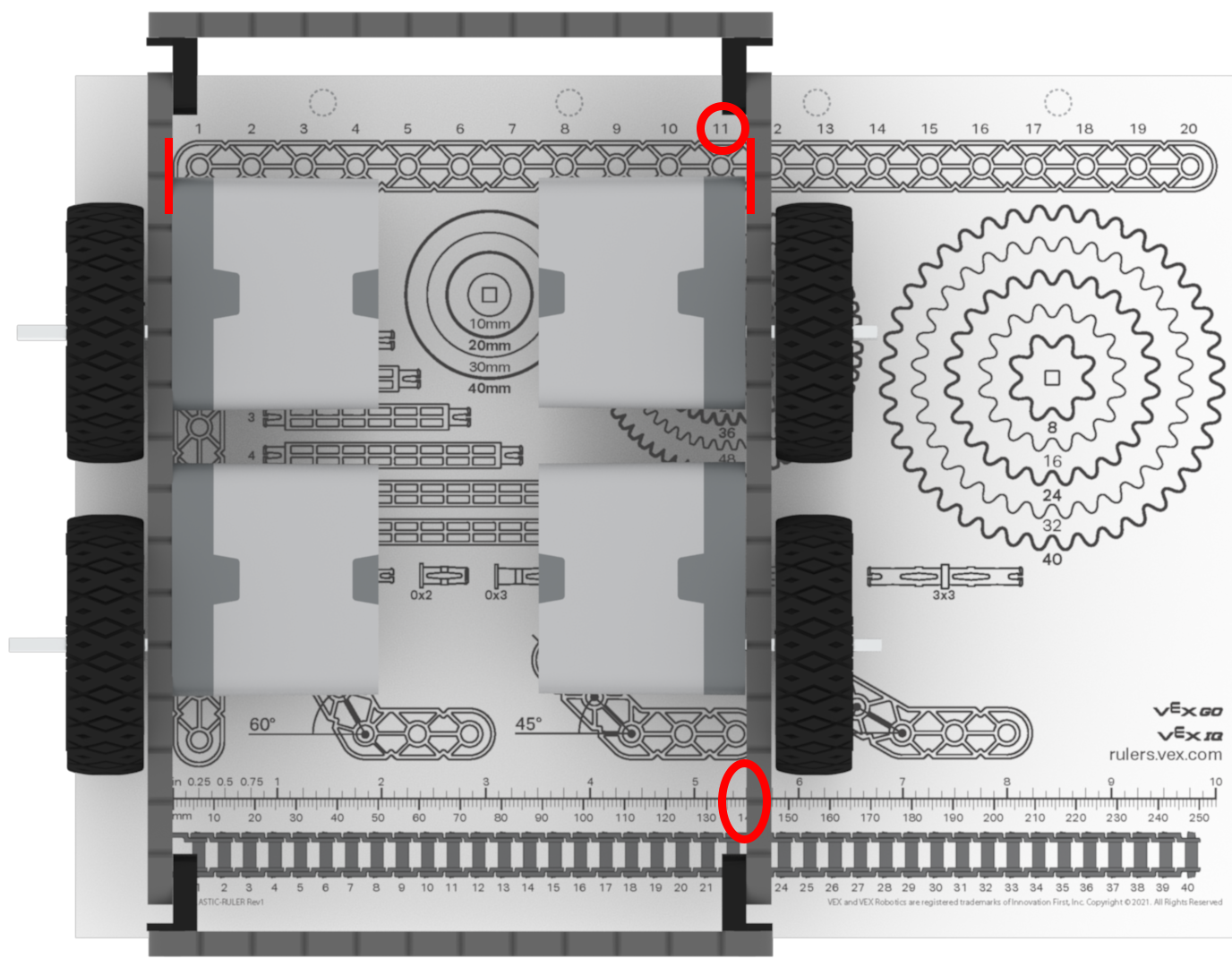

로봇 섀시의 빔 사이의 거리를 측정합니다. 이 예는 11피치 또는 5.5인치로 측정되는 로봇 섀시의 빔 사이의 거리를 보여줍니다.

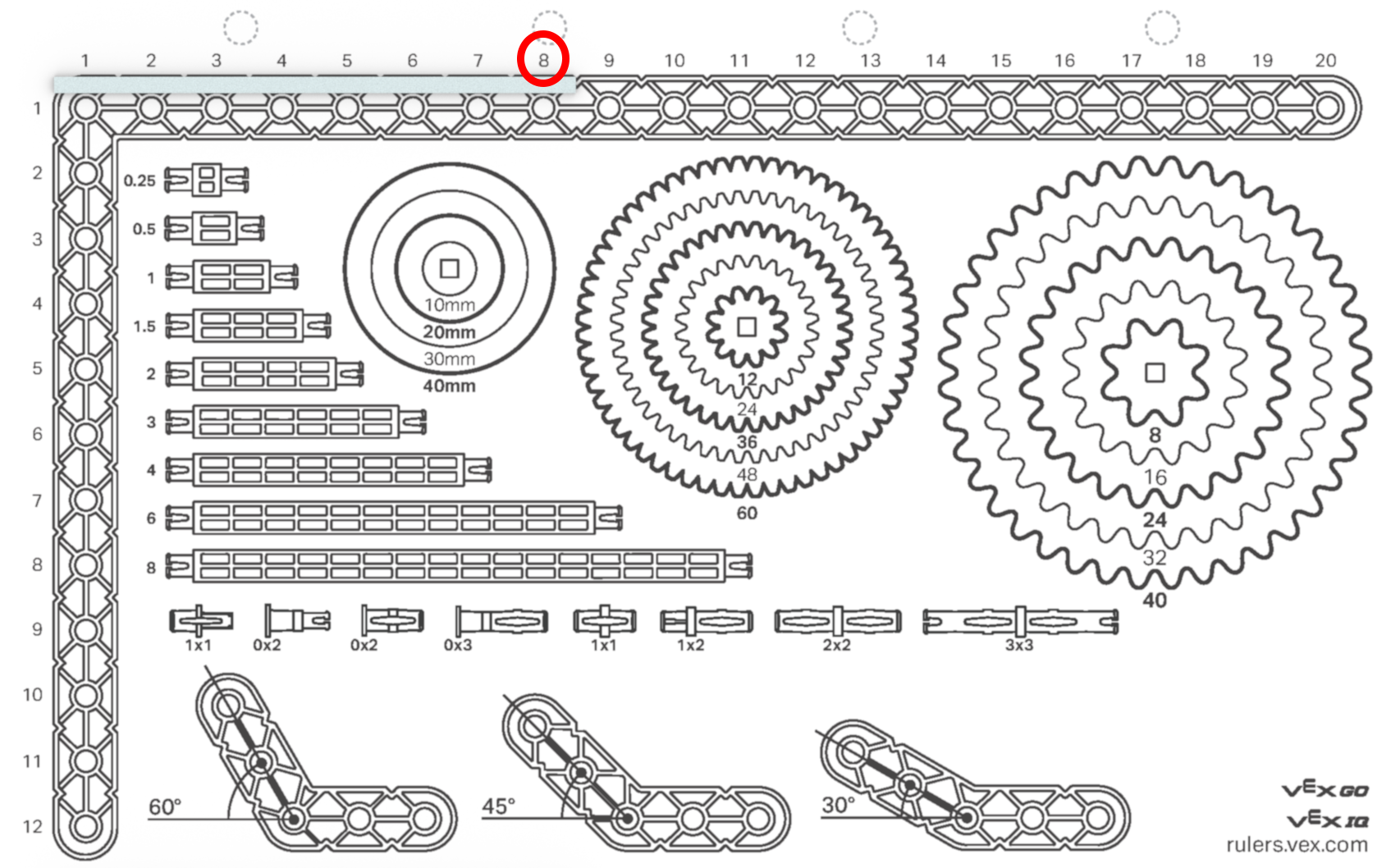

피치를 사용하여 샤프트의 길이를 측정합니다. 이 예는 8피치 샤프트를 보여줍니다.

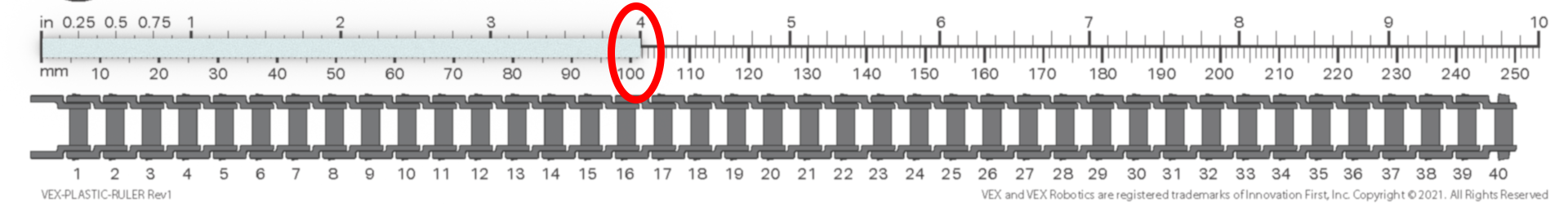

인치/밀리미터를 사용하여 샤프트 길이를 측정합니다. 이 예에서는 4인치 샤프트(4인치/102밀리미터)를 보여줍니다.

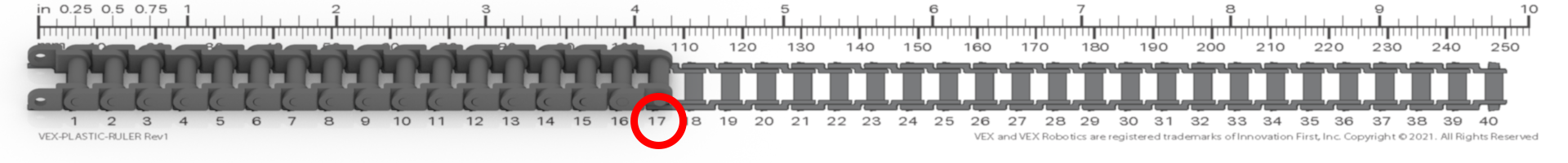

체인/스프라켓 시스템의 체인 링크 수를 측정합니다.
