부품을 구성하든, 일련의 제작 지침을 따르든, 맞춤형 디자인을 구축하든, 부품을 정확하게 식별하는 것은 성공에 매우 중요할 수 있습니다.

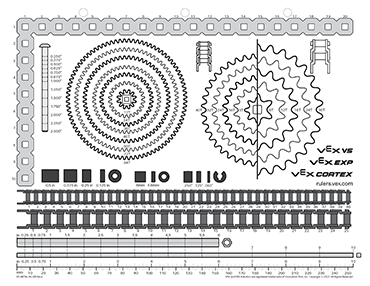

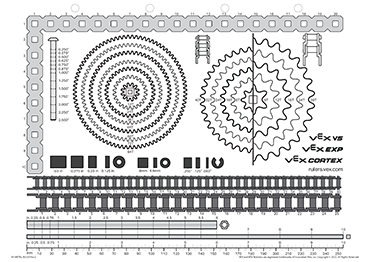

VEX 금속 부품 눈금자는 부품을 식별하는 데 도움이 되는 편리한 도구입니다.
참고: .pdf를 인쇄할 때 배율을 100%로 설정해야 합니다.
자를 사용하여 부품 식별하기
VEX 금속 부품 눈금자는 부품을 정리하거나 일련의 제작 지침을 따르는 동안 부품을 식별하는 데 사용할 수 있습니다. 자의 눈금은 1:1이므로 부품을 자 위에 간단히 놓을 수 있습니다.

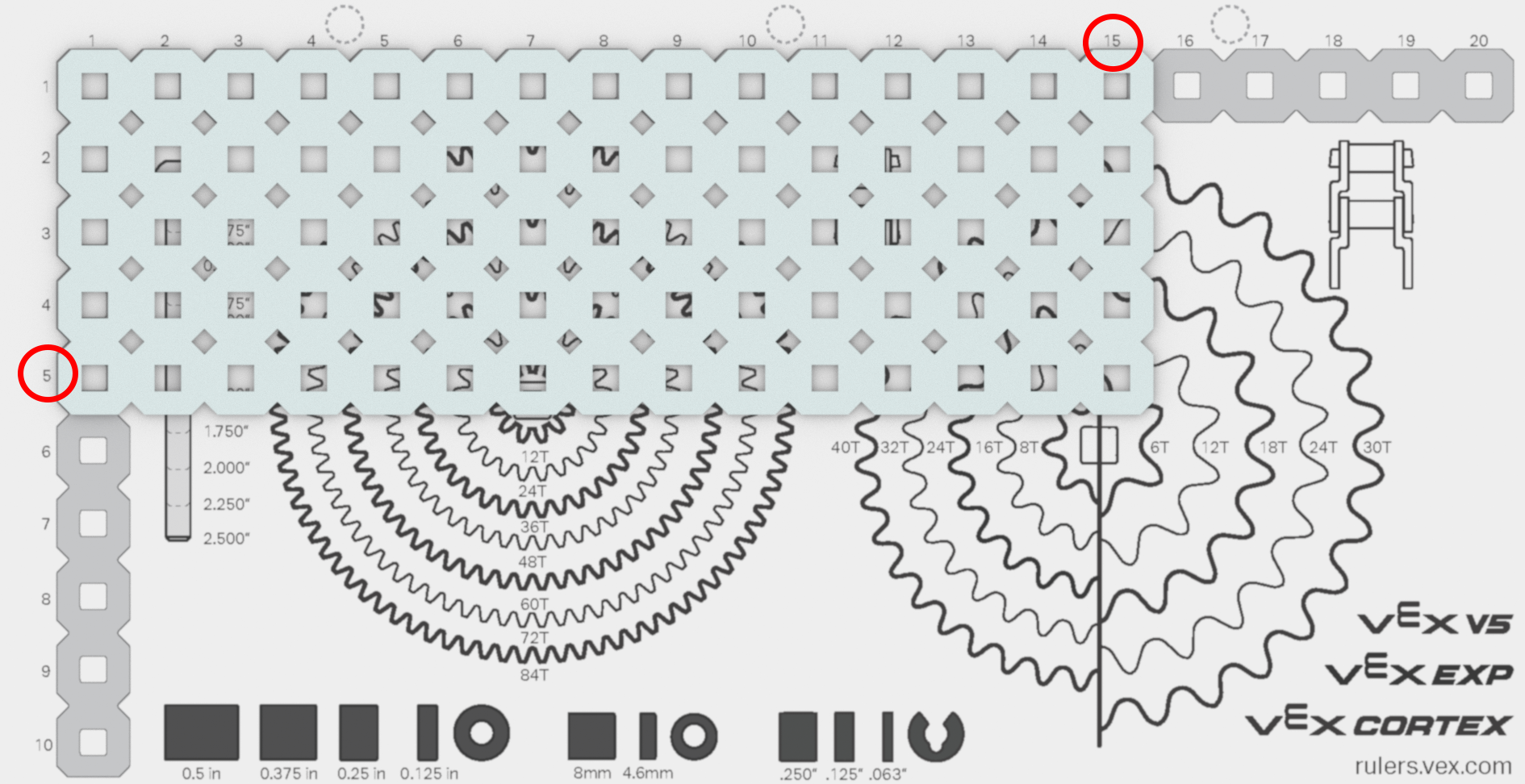

구조용 금속 측정. 표시된 예는 5x15 플레이트입니다.
- 5는 5피치 단위의 폭을 나타냅니다.
- 15는 15피치 단위의 길이를 나타냅니다.

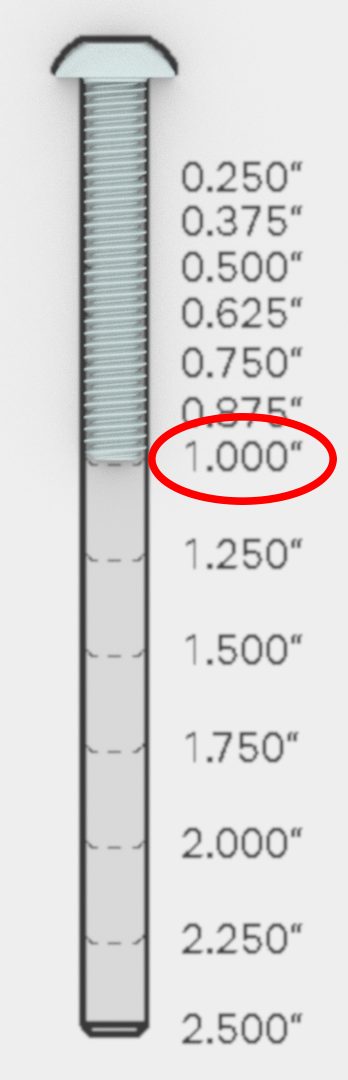

측정 나사. 표시된 예는 #8-32 1.0인치 별 나사입니다.

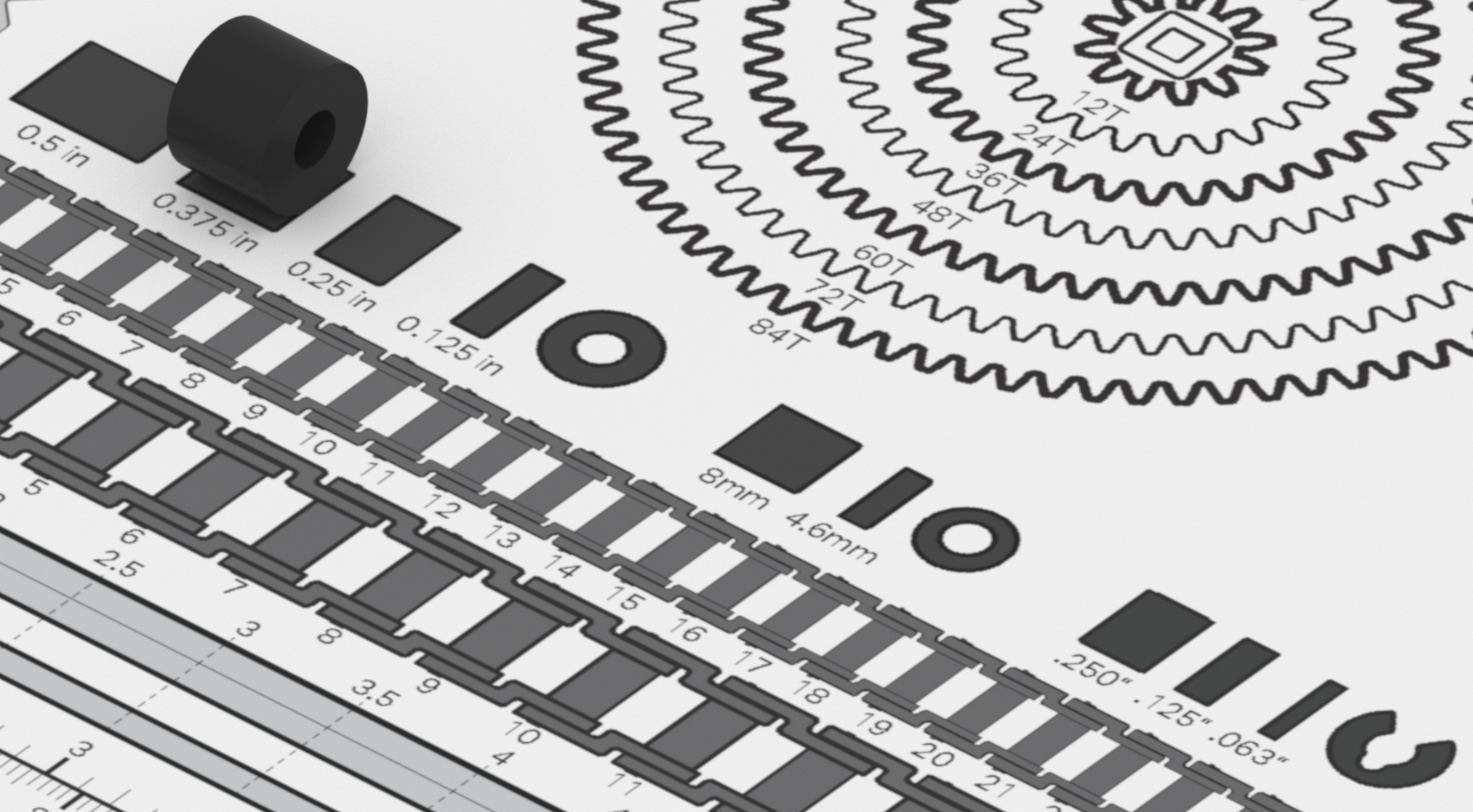

스페이서 측정. 표시된 예는 0.375인치 스페이서입니다.

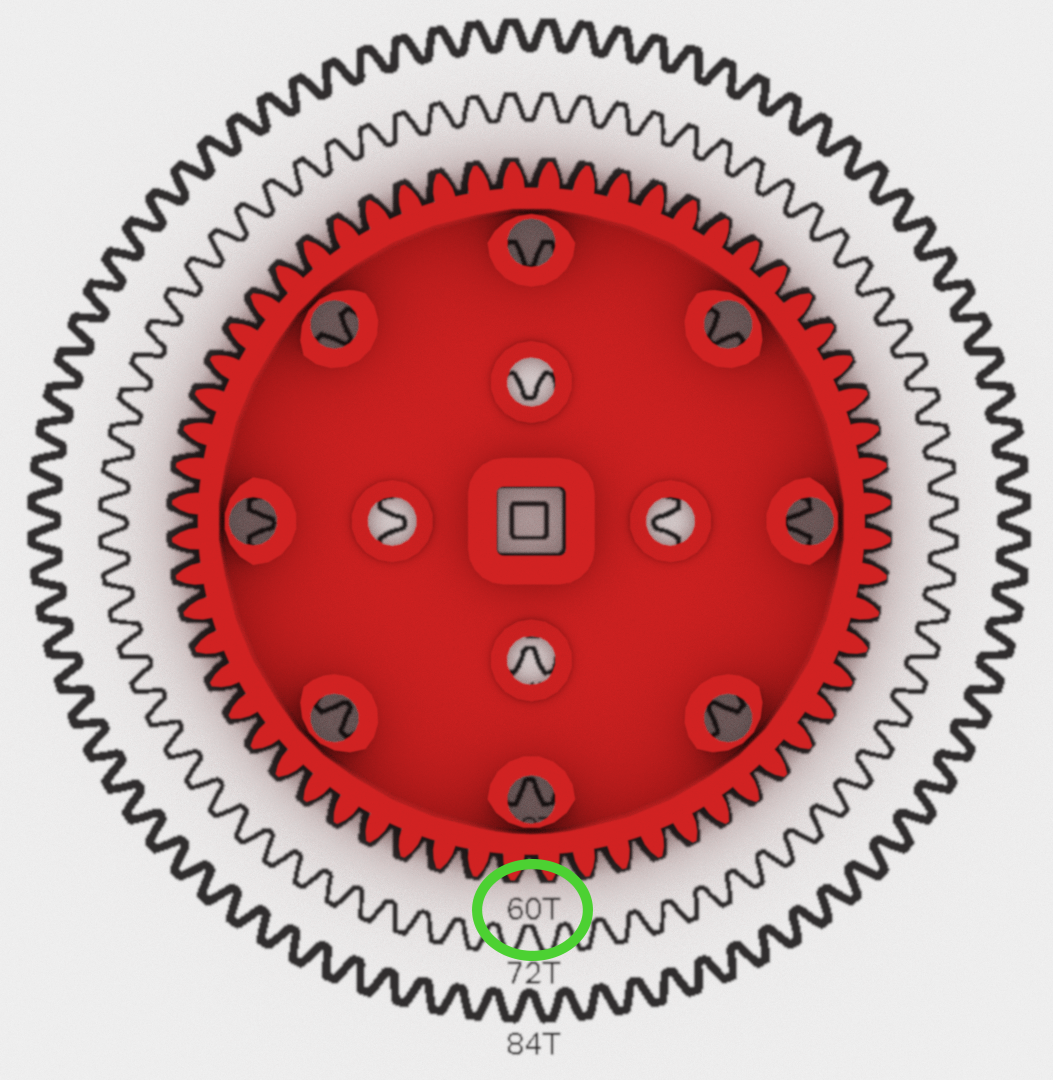

측정 기어. 표시된 예는 60 톱니 기어입니다.

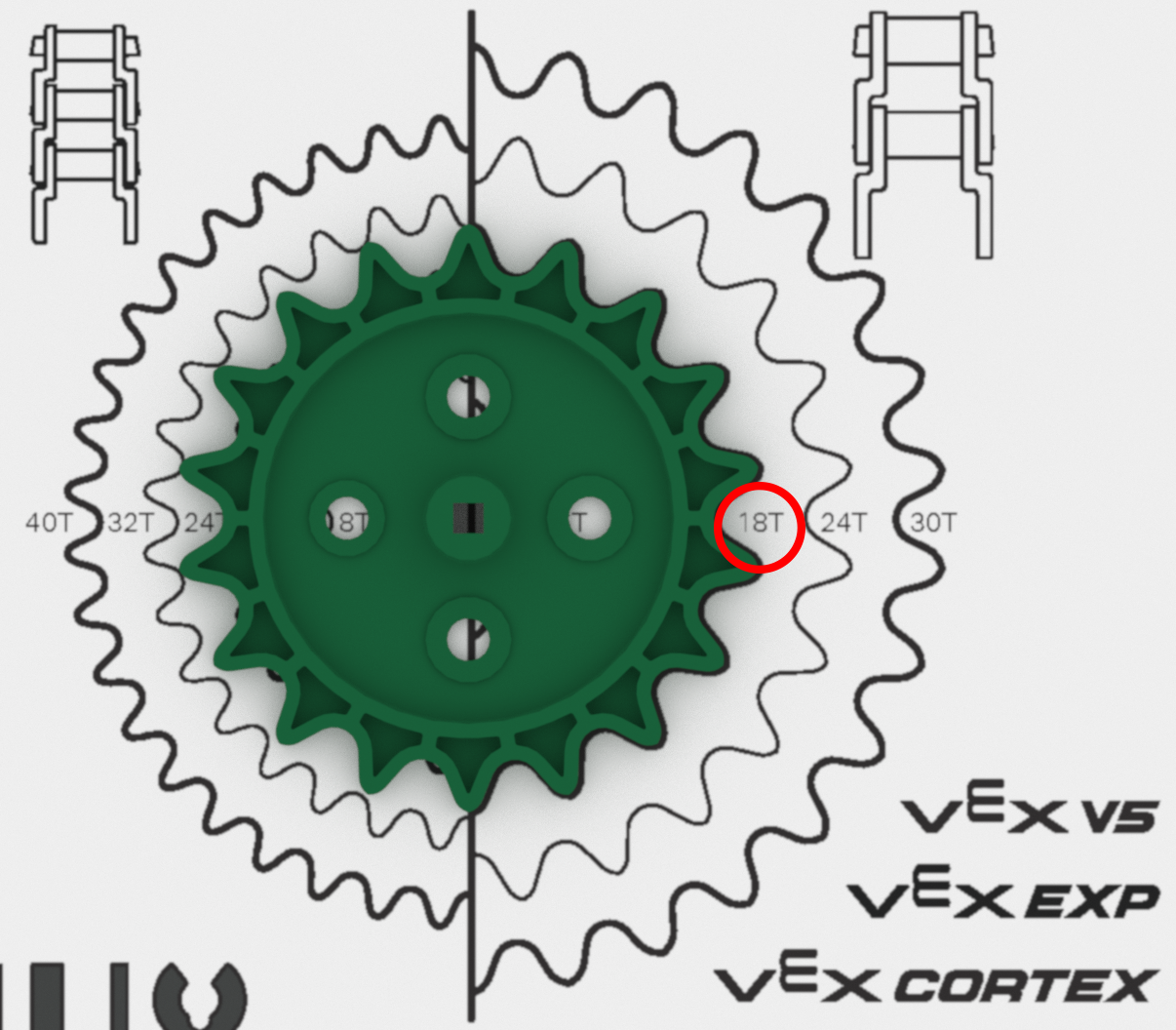

스프로킷 측정. 표시된 예는 18 톱니 스프로킷입니다.

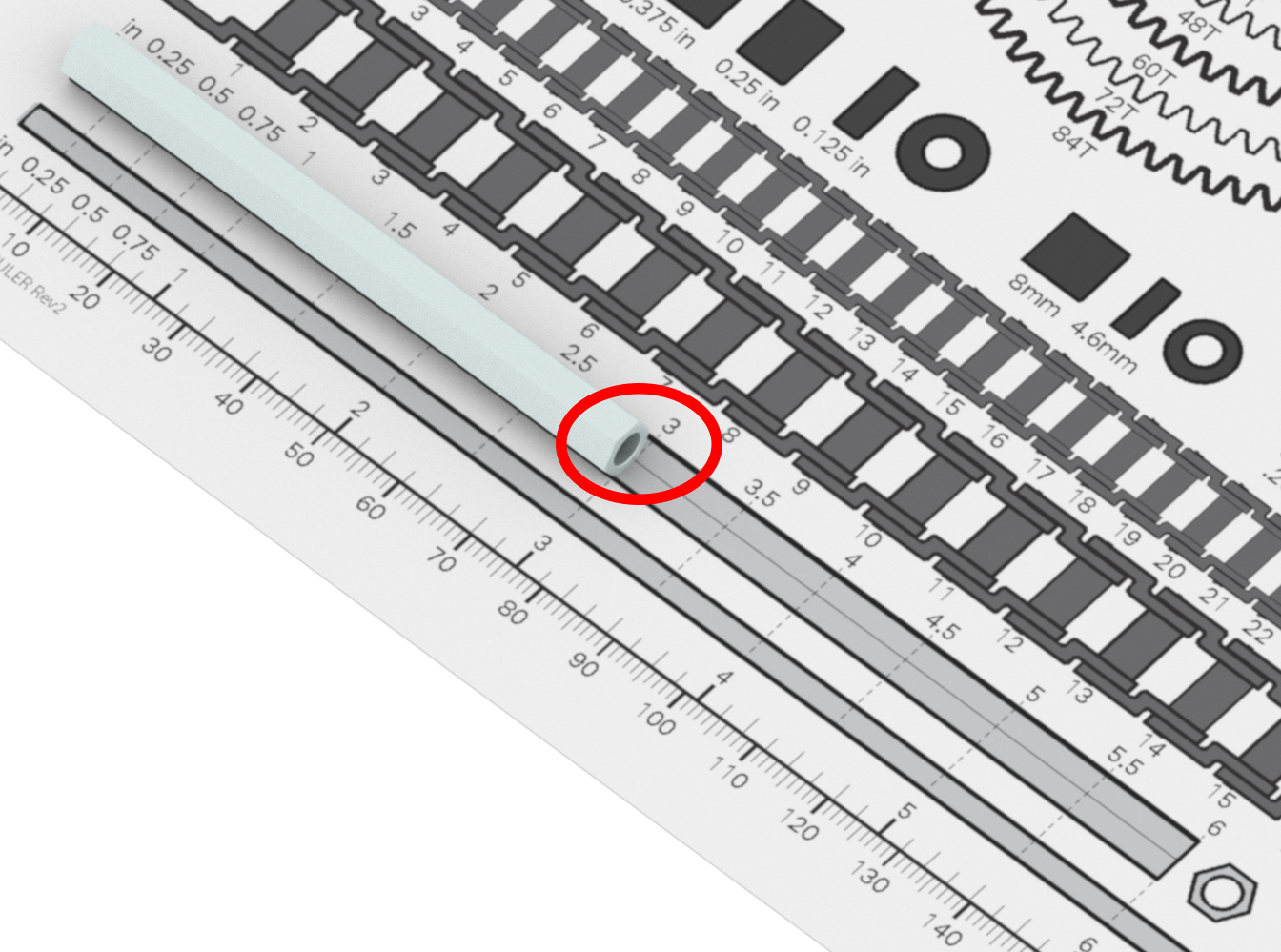

스탠드오프 측정. 표시된 예는 3인치 스탠드오프입니다.

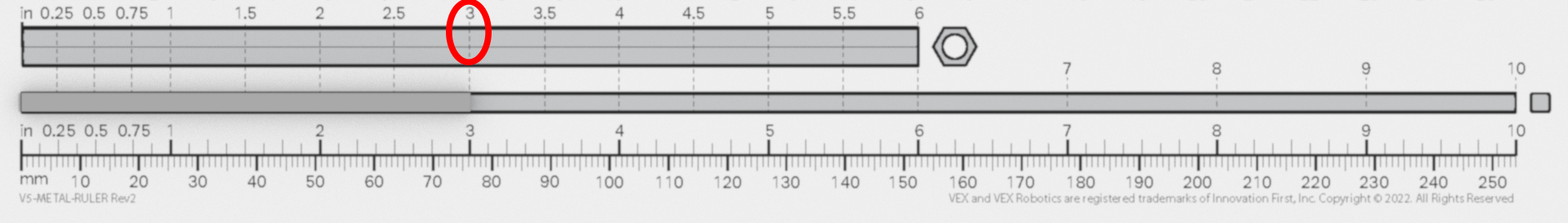

샤프트를 측정합니다. 표시된 예는 3인치 샤프트입니다.
로봇 조립 시 자 사용하기
VEX 금속 부품 눈금자는 부품과 거리를 측정하는 측정 도구로도 사용할 수 있습니다. 이는 부품 선택에 관한 구체적인 지침이 없는 맞춤형 로봇을 설계하고 조립할 때 매우 유용할 수 있습니다.
팁과 요령: VEX 금속 부품 자의 .pdf는 투명한 플라스틱 투명 용지에 인쇄할 수 있습니다. 이렇게 하면 눈금자를 로봇 위에 겹쳐서 측정할 수 있으며 눈금자를 통해 측정할 수 있습니다.
다음은 맞춤형 로봇을 조립하는 동안 눈금자를 사용하는 몇 가지 예입니다.

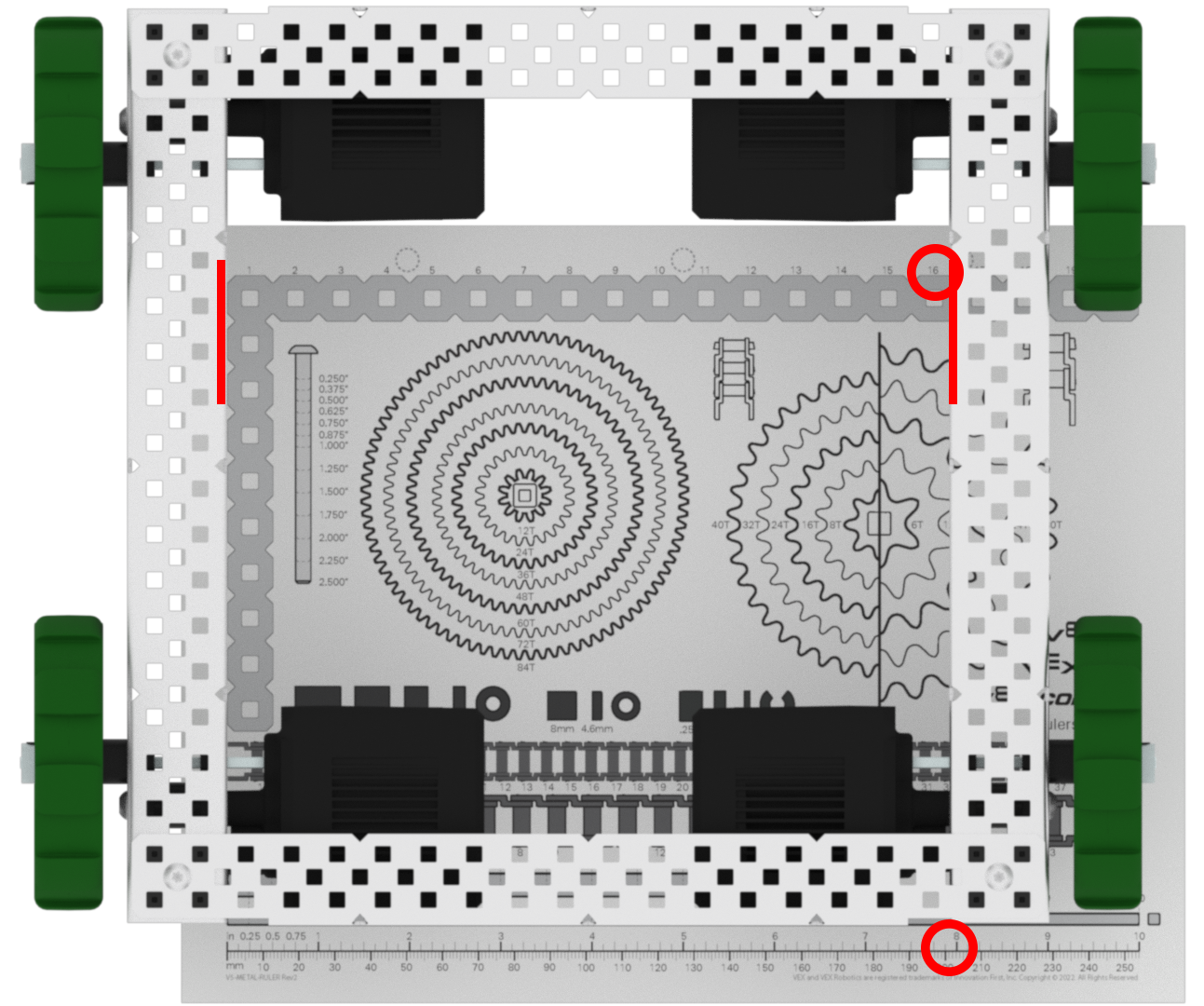

로봇 섀시의 C 채널 사이의 거리를 측정합니다. 이 예에서는 16피치 또는 8인치 크기의 로봇 섀시에 있는 C 채널을 보여줍니다.

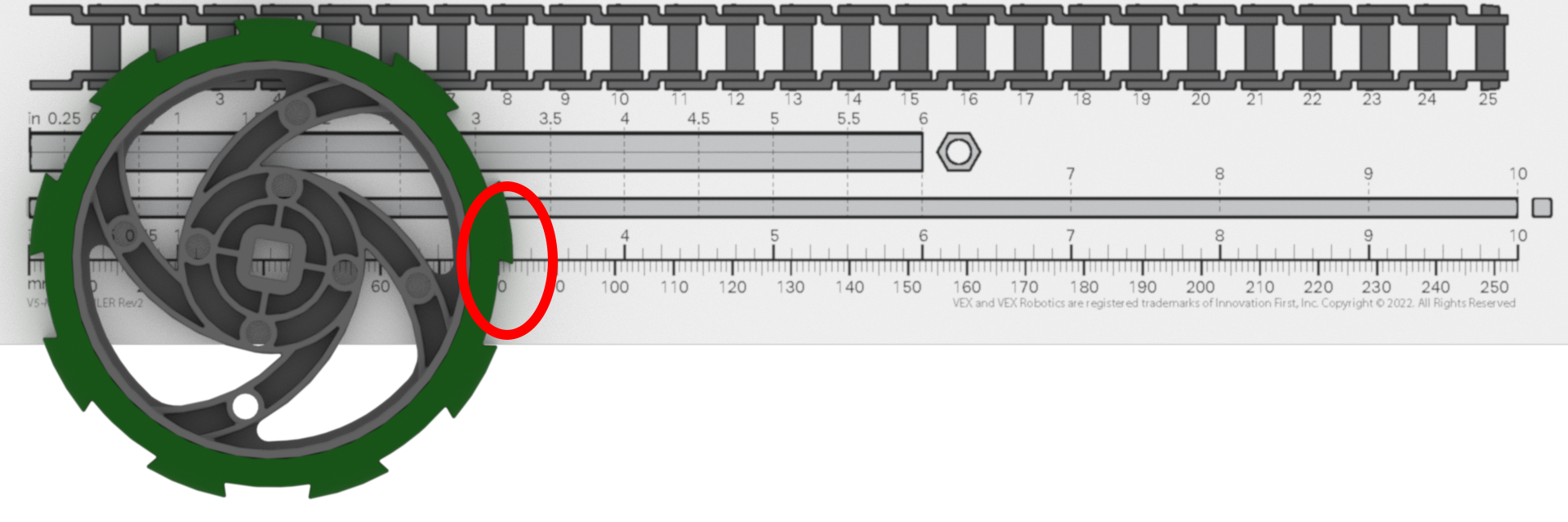

인치/밀리미터를 사용하여 바퀴 직경을 측정합니다. 표시된 예는 3.25인치 견인 휠(3.25인치/83밀리미터)입니다.

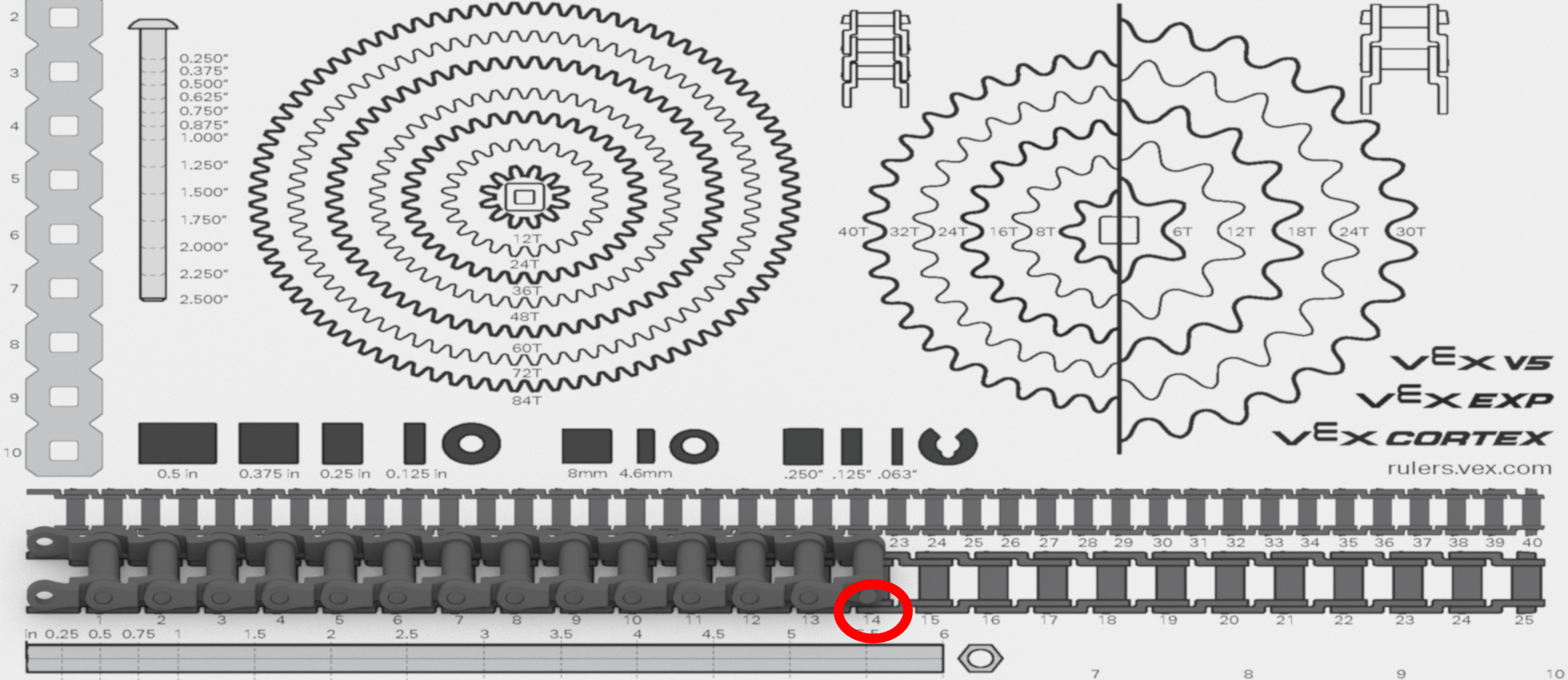

체인/스프라켓 시스템의 체인 링크 수를 측정합니다.
눈금자에는 두 개의 서로 다른 크기의 체인이 있습니다. 이는 두 개의 서로 다른 크기의 톱니바퀴가 있기 때문입니다.
자의 위쪽 체인은 6P 스프로킷용이고 아래쪽 체인은 고강도 스프로킷용입니다.
- 6P 스프라켓 - 체인은 6.35mm / 0.25"
- 고강도 스프라켓 - 체인은 9.79mm / 0.385"
