V5 Workcell 키트 보관함 - Bin 1: STEM Labs 하드웨어 – VEX 라이브러리

이 문서에서는 보관함 1에 정리될 V5 Workcell Kit의 구성품을 다룹니다.

보관함 1을 구성하는 데는 두 가지 구성 요소가 있습니다.

V5 워크셀 키트 보관함 1번 트레이를 위에서 본 모습입니다.

쟁반

V5 워크셀 키트 보관함 1의 바닥면을 위에서 본 모습입니다.

베이스

이 기사에서는 Bin 1의 각 항목을 구성하고 왼쪽에서 오른쪽으로 표 형식으로 다음 정보를 제공합니다.

파트: 파트의 이름입니다. vexrobotics.com에서 개별적으로 구매할 수 있는 교체 부품에 대한 하이퍼링크가 제공됩니다.
사진: 부품 이미지입니다. 키트를 개봉하고 V5 Workcell을 구축하는 동안 이 정보를 참조용으로 사용하세요.
부품 번호: 부품이 더 큰 키트, 가방 또는 상자에 들어 있는 경우 키트, 가방 또는 상자의 부품 번호와 개별 부품 번호가 제공됩니다. 이 부품 번호는 키트를 개봉하고 V5 Workcell을 제작할 때 유용할 수 있습니다.
수량: 제공되는 각 부품의 수량입니다. 이를 사용하여 상자를 개봉하는 동안 상자나 트레이의 각 위치에 정확한 부품 수를 확보할 수 있습니다.
가방 참고: 이 열은 해당 키트, 가방 또는 상자의 부품을 수령하는 방법에 대한 정보를 제공합니다. 부품이 더 큰 키트, 가방 또는 상자에 들어 있는 경우 참조용으로 라벨 이미지가 제공됩니다. 키트를 개봉할 때 참고용으로 사용하세요.
위치: 해당 저장소 또는 트레이에서 부품을 배치해야 하는 위치가 강조 표시된 저장소 또는 트레이의 이미지입니다. 이 정보는 V5 Workcell을 구축하는 동안 부품 위치에 대한 알림이 필요한 경우에도 유용할 수 있습니다.
- 유용한 힌트: 이는 위치 열에 제공됩니다. 이러한 힌트는 포장, 부품 번호 식별 또는 추가 구성에 대한 팁에 대한 추가 컨텍스트 또는 정보를 제공합니다.

보관함 1: 트레이

부분	부품 번호	수량	가방 노트	위치

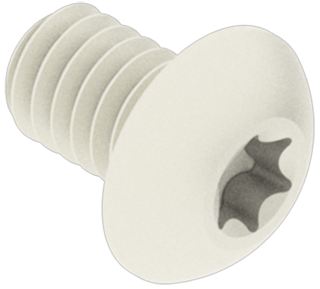

#8-32 x 1/4" 스타 드라이브 나사	276-4990-001	300	100개들이 3봉지에 들어있어요	유용한 힌트: rulers.vex.com에서 VEX V5 금속 부품 눈금자를 사용하면 다양한 나사 크기를 쉽게 구별하고 식별할 수 있습니다.

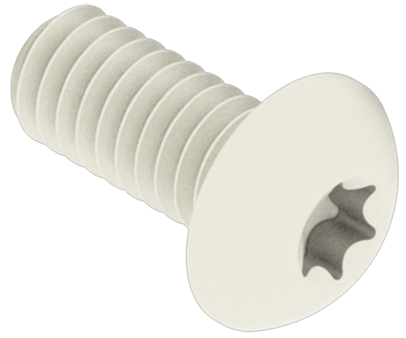

#8-32 x 3/8" 스타 드라이브 나사	276-4991-001	100	100개들이 1봉지에 들어있어요	유용한 힌트: rulers.vex.com에서 VEX V5 금속 부품 눈금자를 사용하면 다양한 나사 크기를 쉽게 구별하고 식별할 수 있습니다.

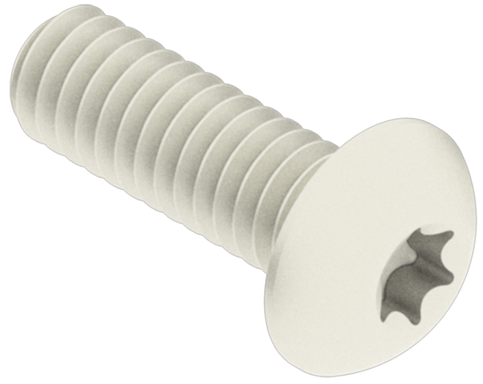

#8-32 x 1/2" 스타 드라이브 나사	276-4992-001	300	100개들이 3봉지에 들어있어요	유용한 힌트: rulers.vex.com에서 VEX V5 금속 부품 눈금자를 사용하면 다양한 나사 크기를 쉽게 구별하고 식별할 수 있습니다.

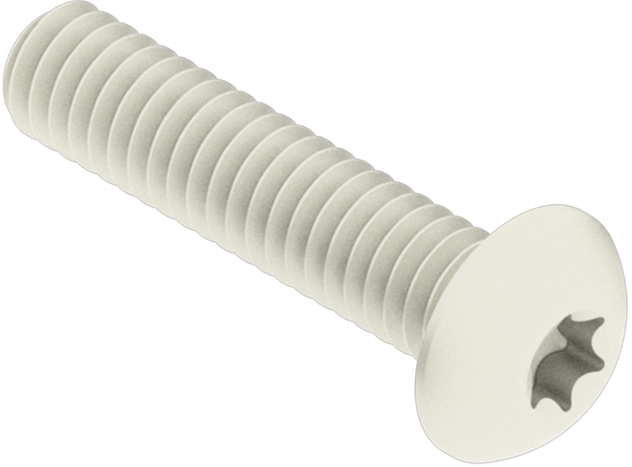

#8-32 x 3/4" 스타 드라이브 나사	276-4994-001	100	100개들이 1봉지에 들어있어요	유용한 힌트: rulers.vex.com에서 VEX V5 금속 부품 눈금자를 사용하면 다양한 나사 크기를 쉽게 구별하고 식별할 수 있습니다.

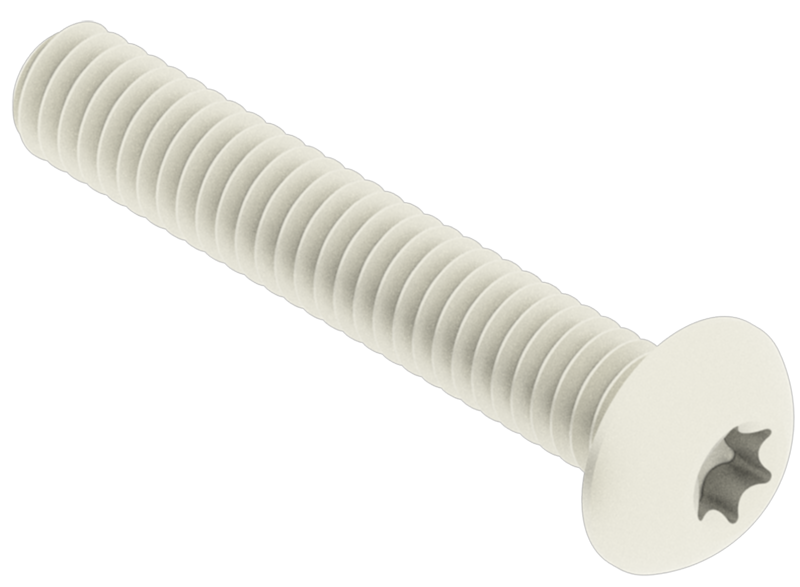

#8-32 x 1.000" 스타 드라이브 나사	276-4996-001	100	100개들이 1봉지에 들어있어요	유용한 힌트: rulers.vex.com에서 VEX V5 금속 부품 눈금자를 사용하면 다양한 나사 크기를 쉽게 구별하고 식별할 수 있습니다.

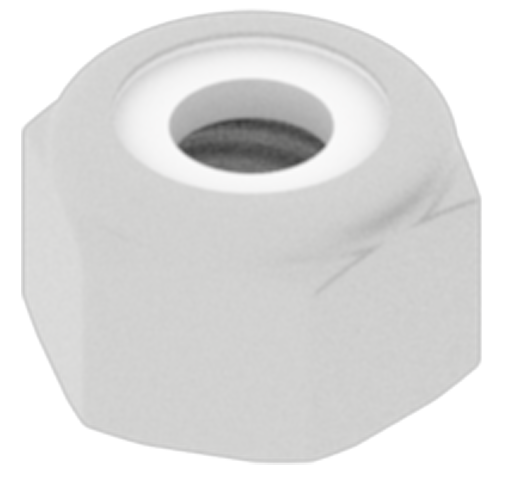

#8-32 나이록 너트	275-1027-001	400	100개들이 4봉지에 들어있어요	유용한 힌트: 트레이에 조각을 넣을 때 지퍼백을 보관하세요. 나중에 다양한 가방에 들어 있는 부품을 정리하는 데 사용할 수 있습니다.

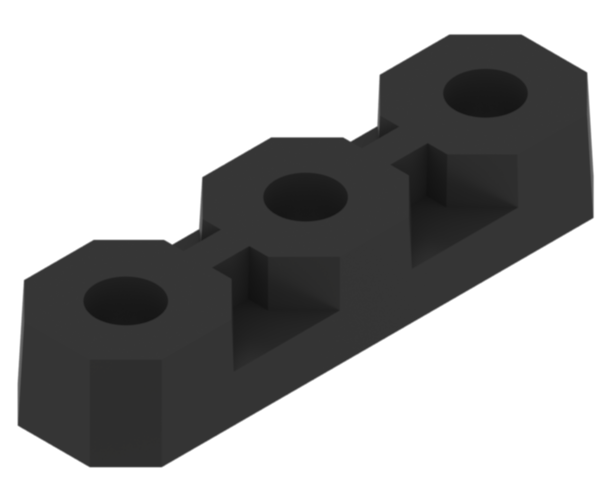

플랫 베어링	100개의 플랫 베어링이 이 가방에 들어 있습니다: 276-6820-806 5 플랫 베어링이 이 가방에 들어 있습니다: 276-6009-808 개별 부품 번호: 276-1209-001	105	20개씩 5개 봉지로 제공됩니다. 마지막 5개 봉지는 이 봉지에 들어 있습니다.	유용한 힌트: 트레이에 조각을 넣을 때 지퍼백을 보관하세요. 나중에 다양한 가방에 들어 있는 부품을 정리하는 데 사용할 수 있습니다.
1/2" 스탠드오프	이 부품은 스탠드오프 백에 들어 있습니다: 276-7472-802 개별 부품 번호: 275-1014-001	40	이 부품은 스탠드오프 백에 들어 있습니다.	유용한 힌트: 조립하는 동안 쉽게 접근할 수 있도록 개별 가방에 스탠드오프를 크기별로 분리하기 위해 테이프 및 마커와 함께 개봉 시 추가 지퍼백을 사용합니다. 각 가방 외부에 스탠드오프의 크기와 개별 부품 번호를 기재하십시오. rulers.vex.com에서 VEX V5 금속 부품 눈금자를 사용하면 다양한 스탠드오프 크기를 쉽게 구별하고 식별할 수 있습니다.
3/4" 스탠드오프	이 부품은 스탠드오프 백에 들어 있습니다: 276-7472-802 개별 부품 번호: 275-1015-001	4
1.00" 스탠드오프	이 부품은 스탠드오프 백에 들어 있습니다: 276-7472-802 개별 부품 번호: 275-1016-001	52
1.50" 스탠드오프	이 부품은 스탠드오프 백에 들어 있습니다: 276-7472-802 개별 부품 번호: 275-1017-001	2
2.00" 스탠드오프	이 부품은 스탠드오프 백에 들어 있습니다: 276-7472-802 개별 부품 번호: 275-1018-001	34

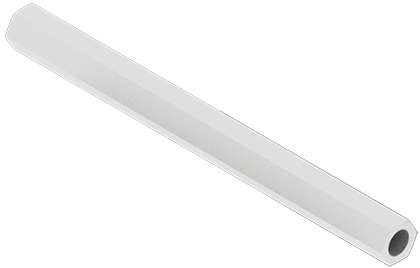

3.00" 스탠드오프	이 부품은 스탠드오프 백에 들어 있습니다: 276-7472-802 개별 부품 번호: 275-1020-001	28

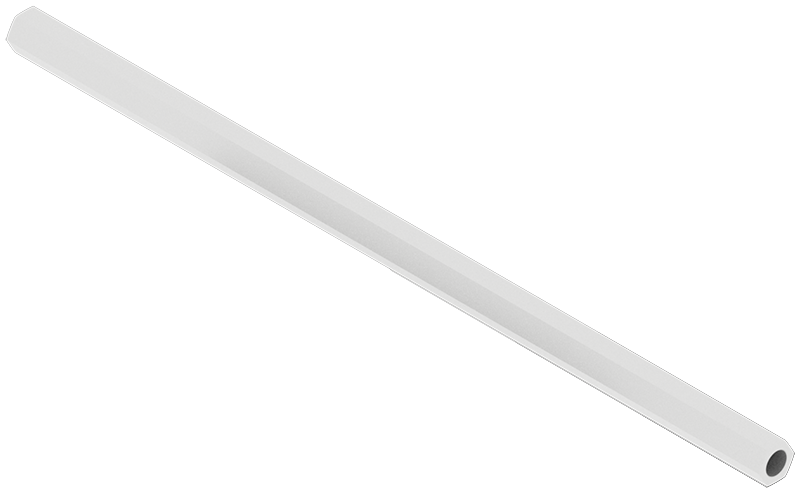

6.00" 스탠드오프	이 부품은 스탠드오프 백에 들어 있습니다: 276-7472-802 개별 부품 번호: 275-1023-001	4

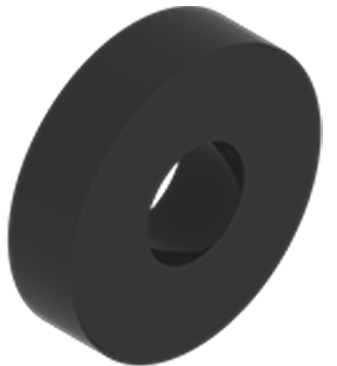

0.125” 스페이서	이 부품은 다양한 팩으로 제공됩니다: 276-6340 개별 부품 번호: 276-5912-001	30	3가지 버라이어티 팩으로 구성되어 있어요	유용한 힌트: 조립하는 동안 쉽게 접근할 수 있도록 테이프 및 마커와 함께 개봉 시 여분의 지퍼백을 사용하여 개별 가방에 스페이서를 크기별로 분리합니다. 스페이서의 크기와 개별 부품 번호를 각 백 외부에 기재하십시오. rulers.vex.com에서 VEX V5 금속 부품 눈금자를 사용하면 다양한 스페이서 크기를 쉽게 구별하고 식별할 수 있습니다.

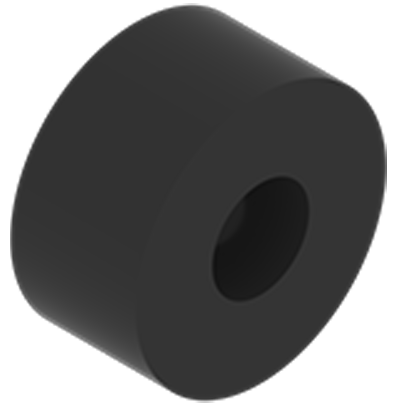

0.25” 스페이서	이 부품은 다양한 팩으로 제공됩니다: 276-6340 개별 부품 번호: 276-5913-001	30

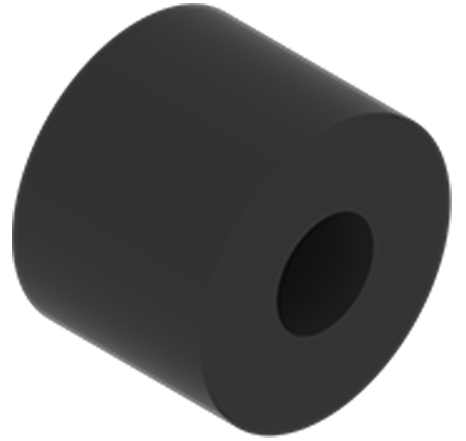

0.375” 스페이서	이 부품은 다양한 팩으로 제공됩니다: 276-6340 개별 부품 번호: 276-5914-001	30

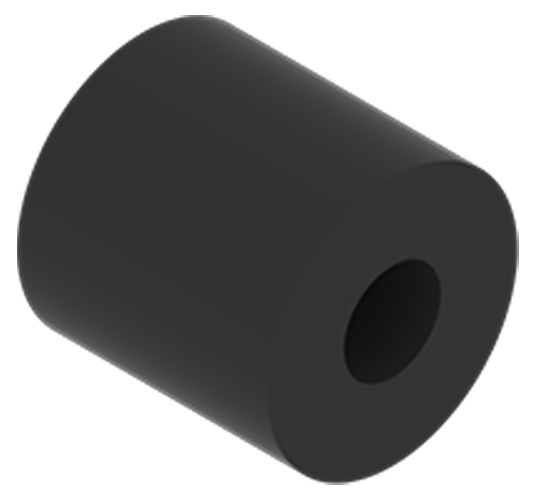

0.50” 스페이서	이 부품은 다양한 팩으로 제공됩니다: 276-6340 개별 부품 번호: 276-5915-001	30

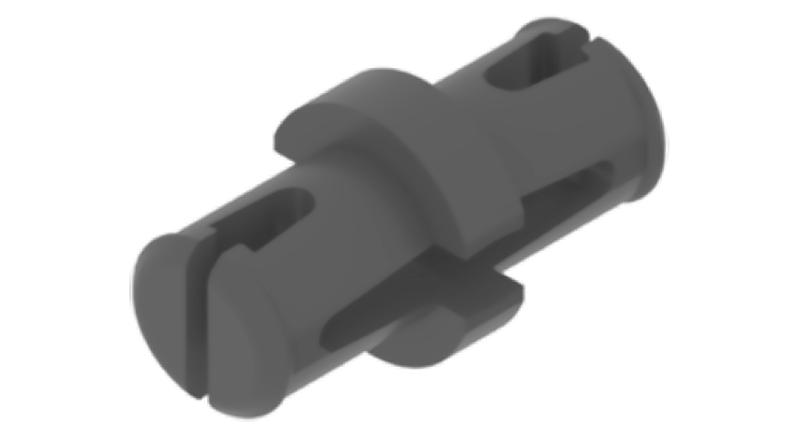

1x1 커넥터 핀	이 부품은 팩으로 제공됩니다: 276-7472-801 개별 부품 번호: 228-3616-060	4	1팩에 들어있습니다
2x3 직각 빔	이 부품은 팩으로 제공됩니다: 276-7472-801 개별 부품 번호: 228-3616-145	2

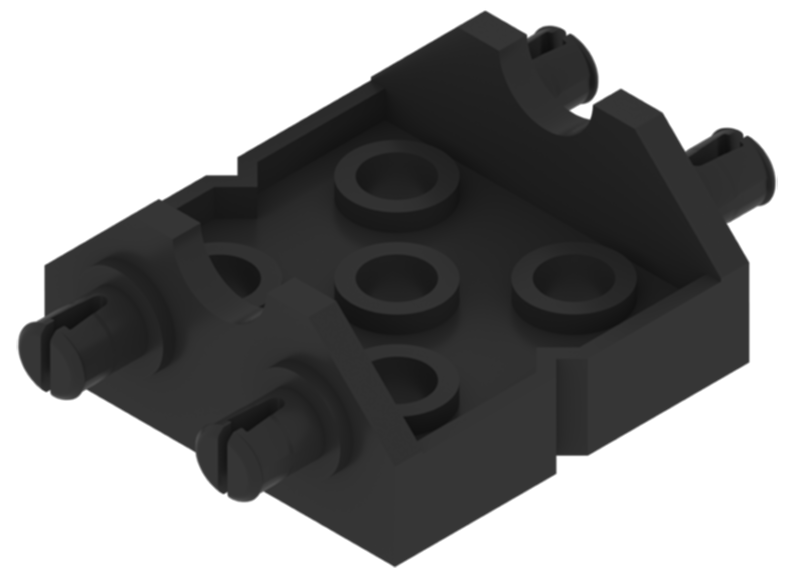

이중 2x 와이드, 2x2 코너 커넥터	이 부품은 팩으로 제공됩니다: 276-7472-801 개별 부품 번호: 228-3201-220	1

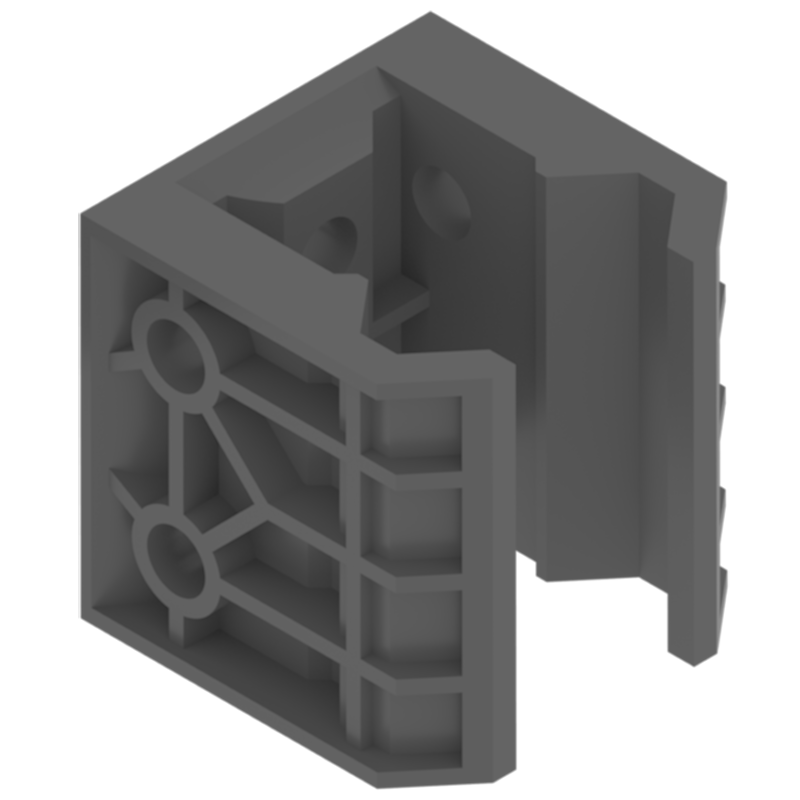

선형 슬라이드	이 부품은 팩으로 제공됩니다: 276-7472-801 개별 부품 번호: 228-3616-217	1

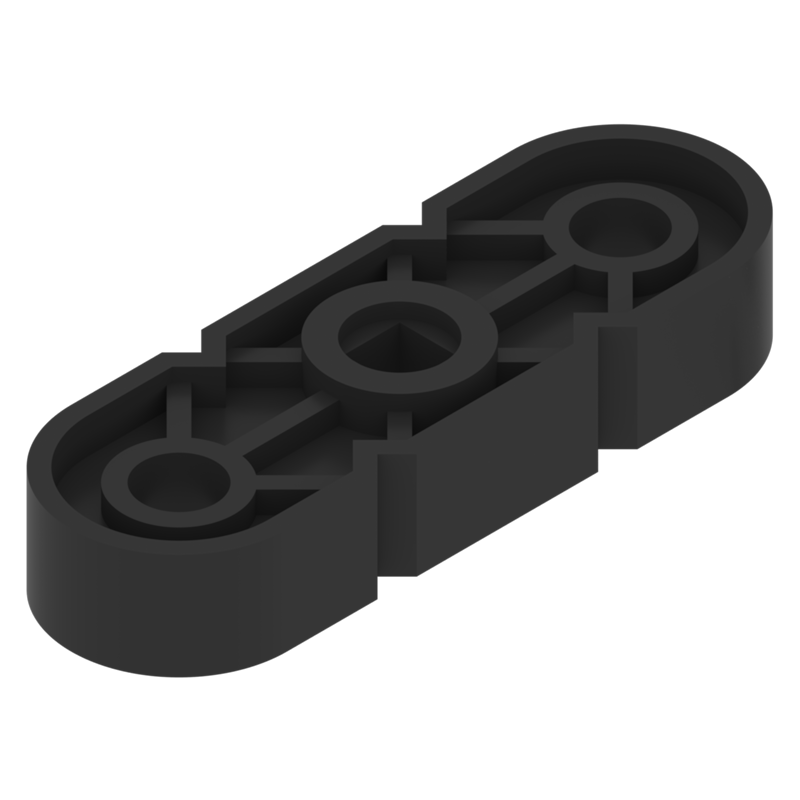

1x3 중앙 잠금 빔	이 부품은 팩으로 제공됩니다: 276-7472-801 개별 부품 번호: 228-3201-1141	2

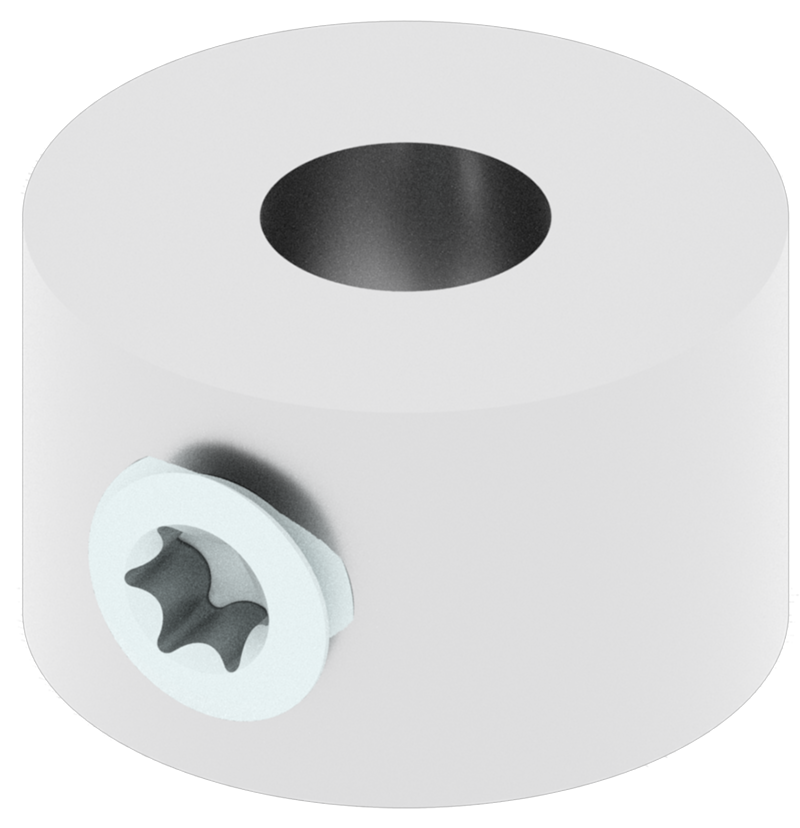

스타 드라이브 샤프트 칼라	이 부품은 가방에 들어 있습니다: 276-6650-806 개별 부품 번호: 276-6103-000	96	96개들이 1봉지에 들어있습니다.	유용한 힌트: 트레이에 조각을 넣을 때 지퍼백을 보관하세요. 나중에 다양한 가방에 들어 있는 부품을 정리하는 데 사용할 수 있습니다.
1” 또는 2x 드라이브 샤프트	이 부품은 다양한 팩으로 제공됩니다: 228-6871-800 개별 부품 번호: 288-2500-117	20	5가지 다양한 팩으로 제공됩니다	유용한 힌트: 조립하는 동안 쉽게 접근할 수 있도록 테이프 및 마커와 함께 개봉 시 여분의 지퍼백을 사용하여 개별 가방에 스페이서를 크기별로 분리합니다. 스페이서의 크기와 개별 부품 번호를 각 백 외부에 기재하십시오. rulers.vex.com 에서 VEX V5 금속 부품 눈금자를 사용하면 다양한 샤프트 크기를 쉽게 구별하고 식별할 수 있습니다.

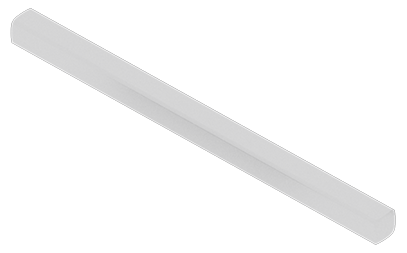

2” 또는 4x 드라이브 샤프트	이 부품은 다양한 팩으로 제공됩니다: 228-6871-800 개별 부품 번호: 288-2500-120	30

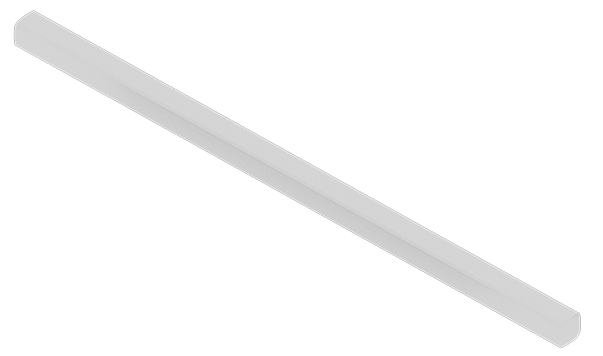

3” 또는 6x 드라이브 샤프트	이 부품은 다양한 팩으로 제공됩니다: 228-6871-800 개별 부품 번호: 288-2500-122	20
4” 또는 8x 드라이브 샤프트	이 부품은 다양한 팩으로 제공됩니다: 228-6871-800 개별 부품 번호: 288-2500-124	10

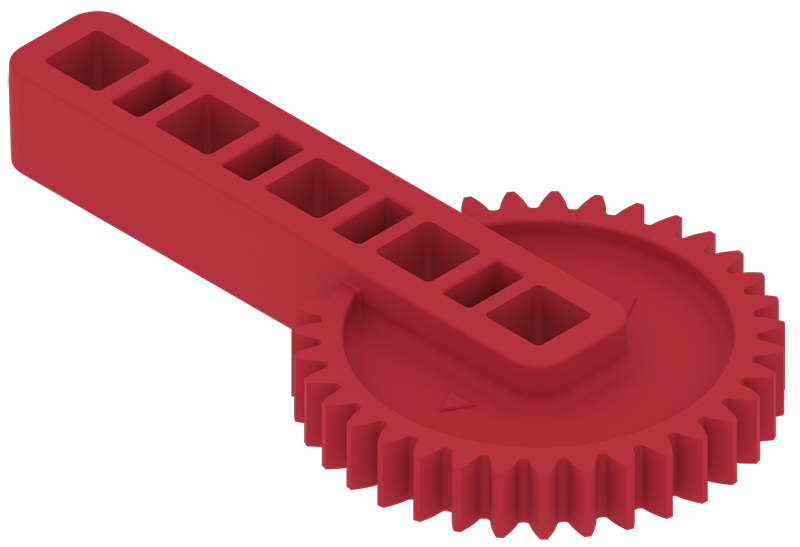

클로 기어 크랭크	이 부품은 팩으로 제공됩니다: 276-7472-801 개별 부품 번호: 276-6010-003	3	1개의 버라이어티 팩으로 제공됩니다.

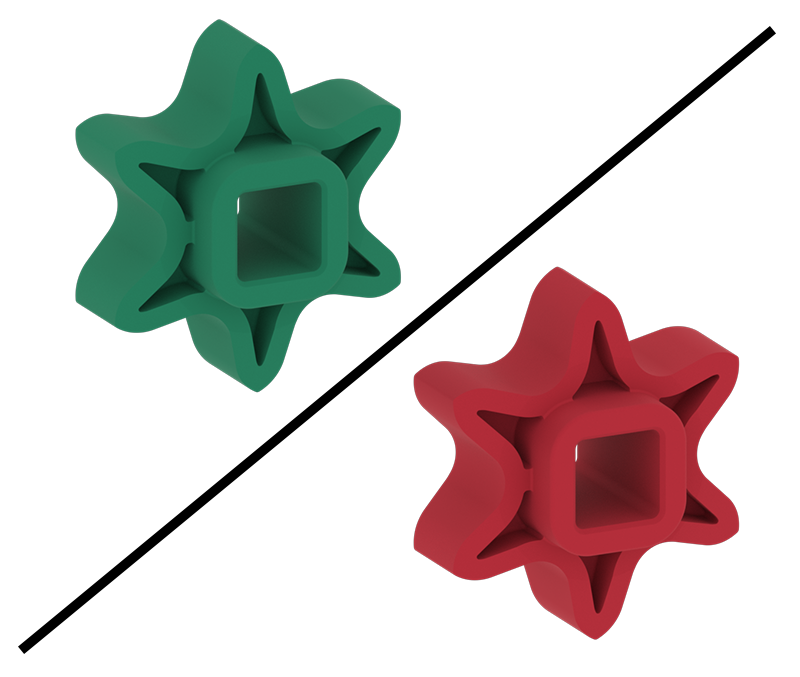

6T 고강도 스프로킷 참고: 현재 녹색에서 빨간색으로 전환 중인 부품입니다.	이 부품은 팩으로 제공됩니다: 276-3876 개별 부품 번호: 276-2252-003	8	1팩에 들어있습니다

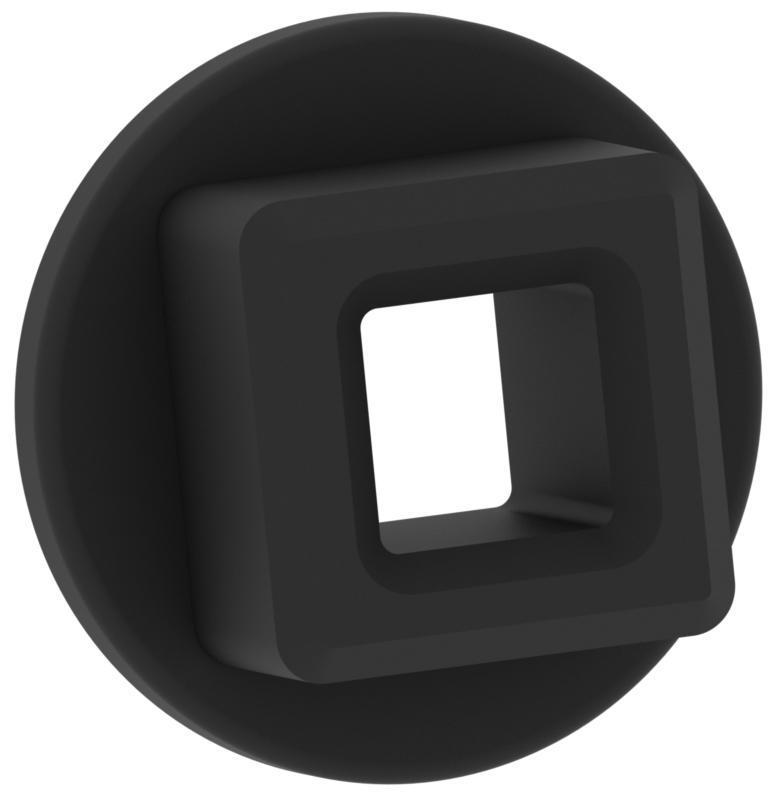

기어 메탈 인서트	이 부품은 세 가지 패키지로 제공됩니다. 276-3880 276-3881 276-3876 개별 부품 번호: 276-2250-005	84	고강도 30T 스프로킷 4팩으로 제공됩니다. 고강도 6T 스프로킷 1팩으로 제공됩니다. 고강도 샤프트 인서트 키트 2팩으로도 제공됩니다.
고강도 기어 인서트	이 부품은 세 가지 패키지로 제공됩니다: 276-3880 276-3881 276-3876 개별 부품 번호: 276-2250-006	84

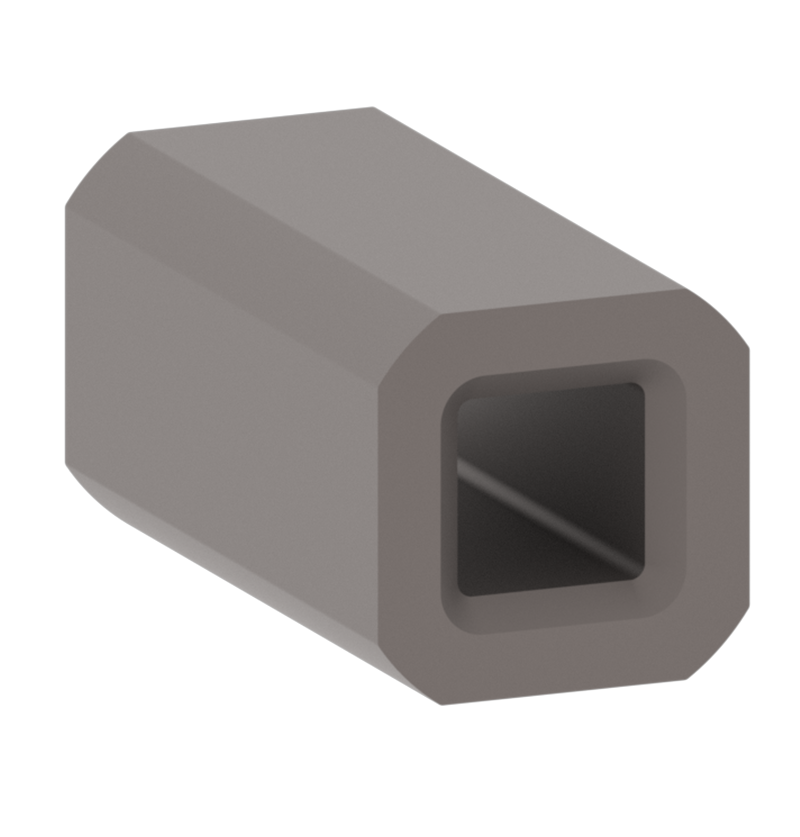

12T 기어 HS 인서트	이 부품은 다양한 팩으로 제공됩니다: 276-6009-808 개별 부품 번호: 276-2250-007	1	추가 품목 1봉지가 들어있습니다.
¼” 보어가 있는 12T 고강도 기어	이 부품은 다양한 팩으로 제공됩니다: 276-6009-808 개별 부품 번호: 276-2250-008	1	추가 품목 1봉지가 들어있습니다.

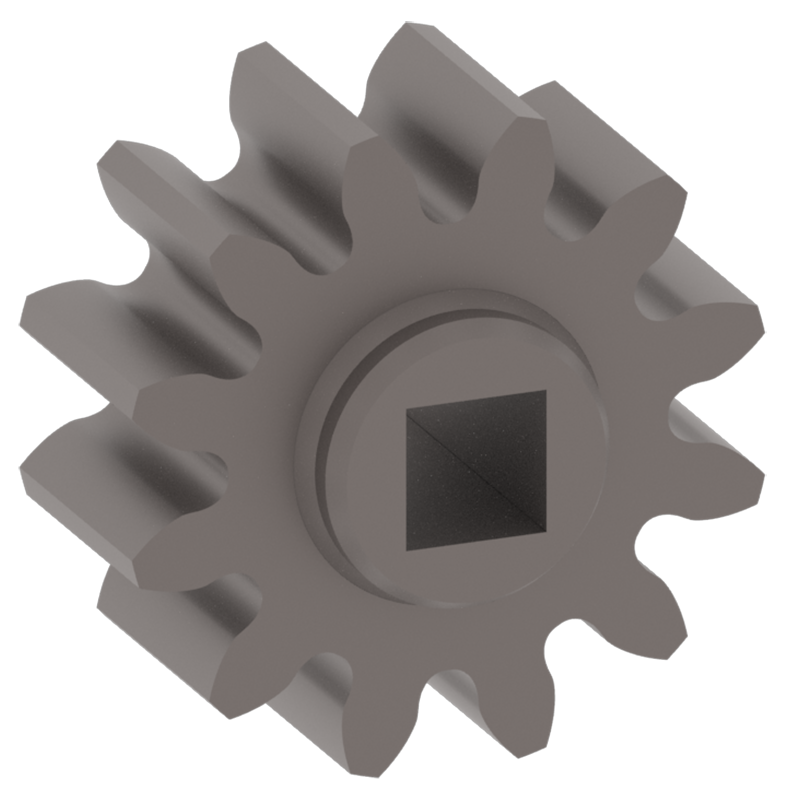

12T 메탈기어	6010-011	12	12개씩 1봉지로 제공됩니다(276-7368 라벨 표시).

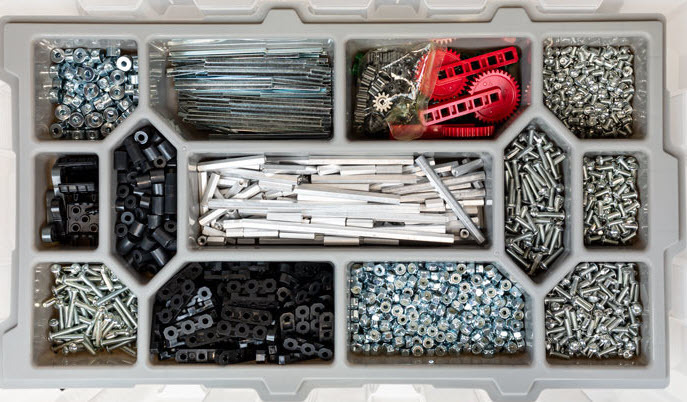

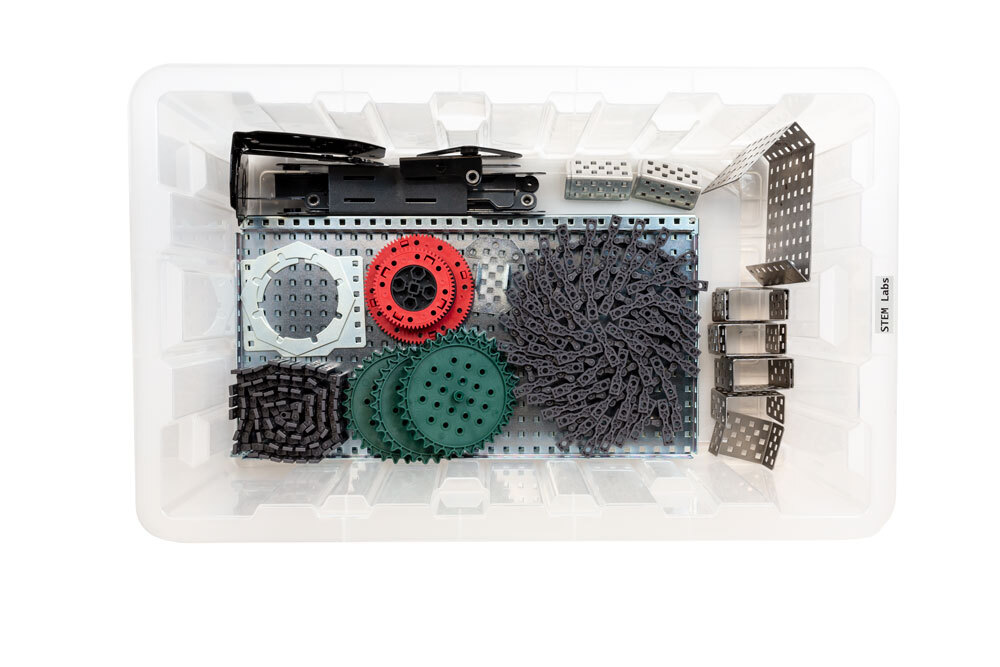

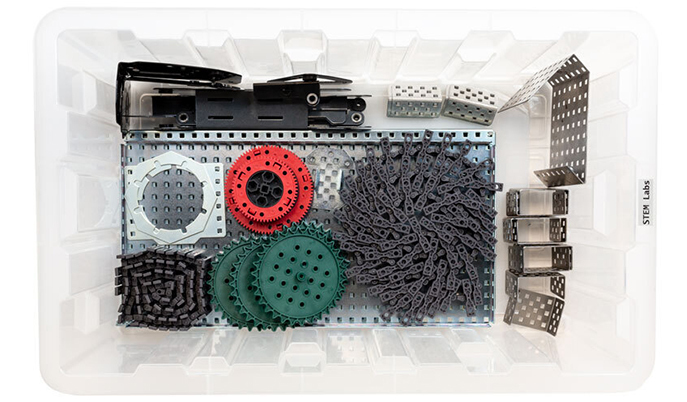

워크셀 키트의 모든 부품을 보관함 1의 트레이에 넣으면 트레이는 다음 이미지와 같습니다(더 크게 만들려면 이미지를 선택하세요).

수납함 1 트레이의 위에서 본 도면으로, 각 부분이 강조 표시되어 있으며 포함된 부품 목록이 나와 있습니다. 트레이는 총 13개의 칸으로 나뉘어 있습니다.

보관함 1: 바닥

부분	부품 번호	수량	가방 노트
15x30 베이스 플레이트	276-1341	3	베이스 플레이트 2개가 들어 있는 상자 3개로 제공됩니다. 3개씩 2세트를 만들려면 보관함을 정리하면서 이 상자 중 하나를 열어야 합니다.

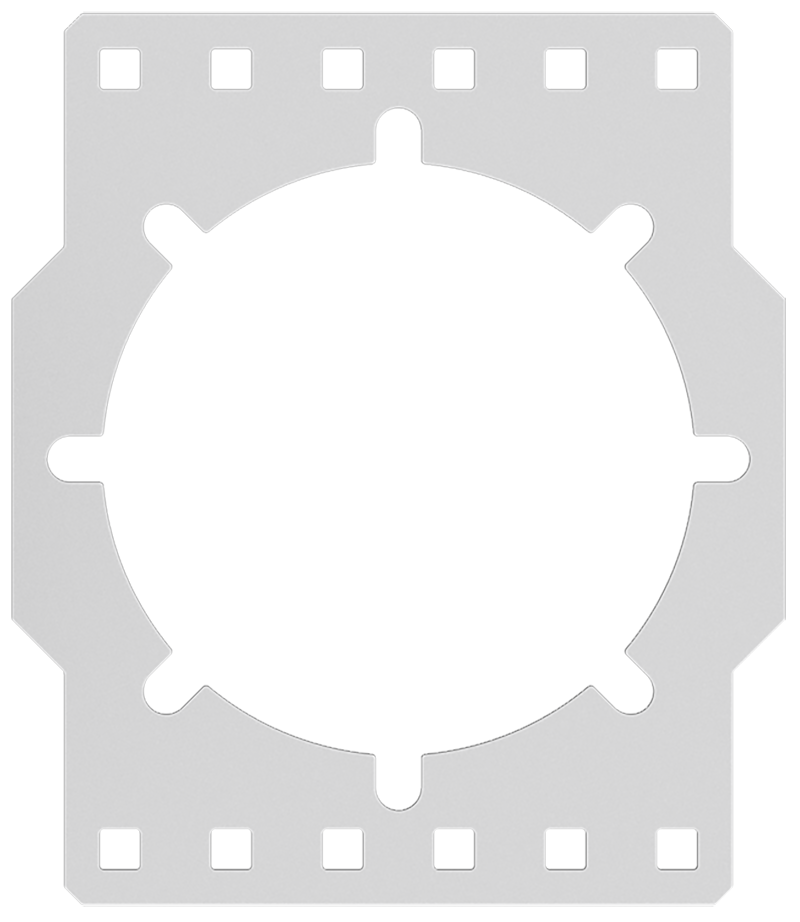

디스크 피더 - 하단	이 부품은 이 팩에 포함되어 있습니다: 276-7720 개별 부품 번호: 276-7720-001	1	1봉지에 들어있습니다

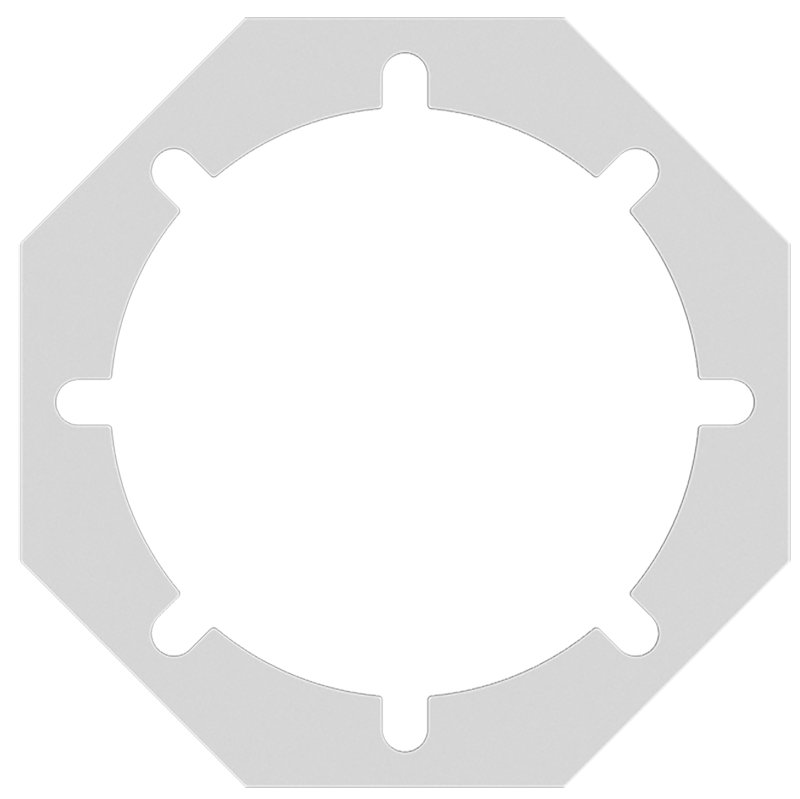

디스크 피더 - 상단	이 부품은 이 팩에 포함되어 있습니다: 276-7720 개별 부품 번호: 276-7720-002	1	1봉지에 들어있습니다

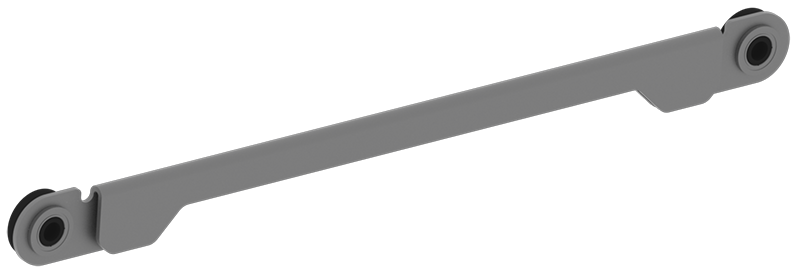

암 바	이 부품은 이 팩에 포함되어 있습니다: 276-7151 개별 부품 번호: 276-7151-500	2	1봉지에 들어있습니다

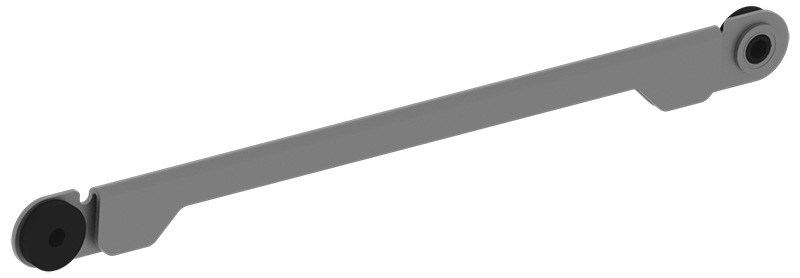

암 바 2	이 부품은 이 팩에 포함되어 있습니다: 276-7151 개별 부품 번호: 276-7151-501	1

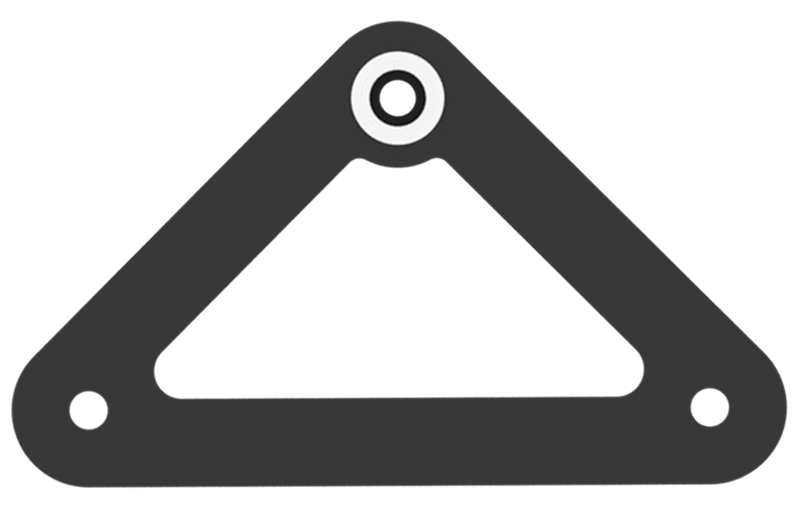

암 이송 플레이트	이 부품은 이 팩에 포함되어 있습니다: 276-7151 개별 부품 번호: 276-7151-600	1

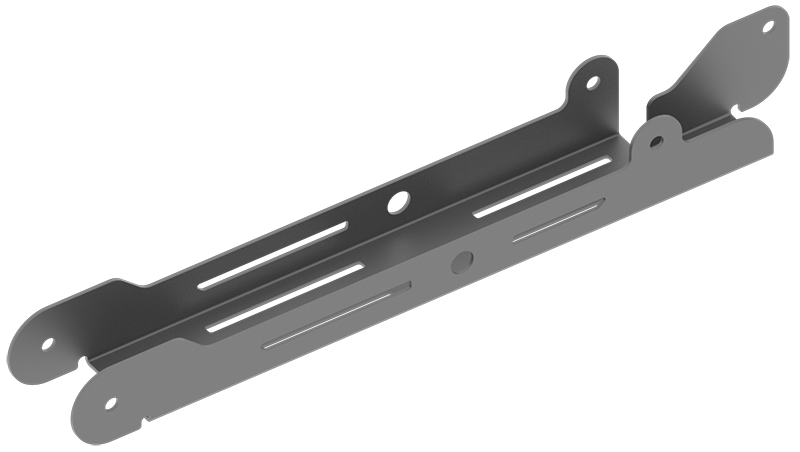

팔 관절 3	이 부품은 이 팩에 포함되어 있습니다: 276-7151 개별 부품 번호: 276-7151-006	1

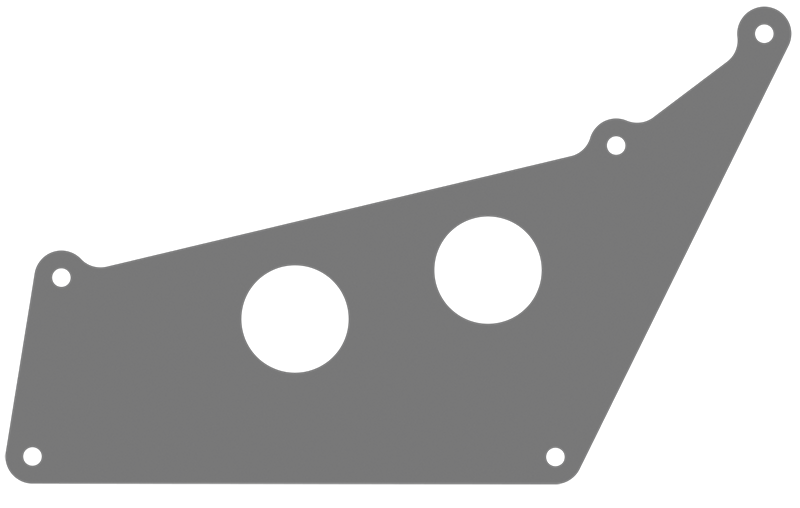

암 마스터링 지그	이 부품은 이 팩에 포함되어 있습니다: 276-7151 개별 부품 번호: 276-7151-011	1

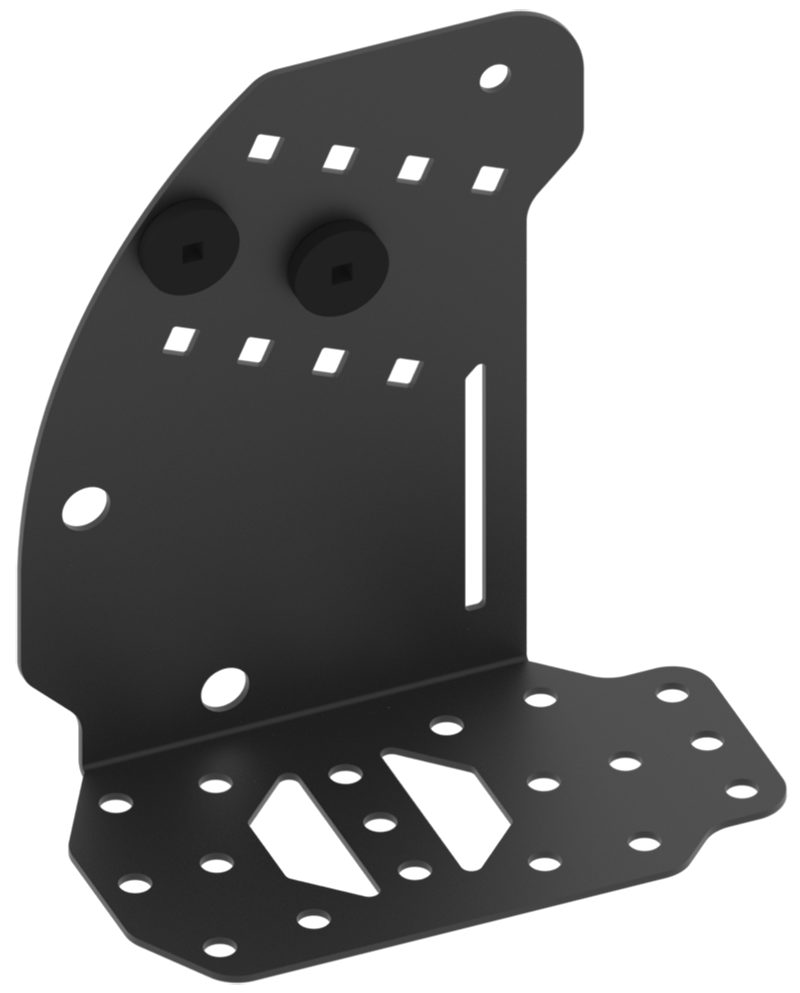

팔 관절 1 - 왼쪽	이 부품은 이 팩에 포함되어 있습니다: 276-7151 개별 부품 번호: 276-7151-100	1

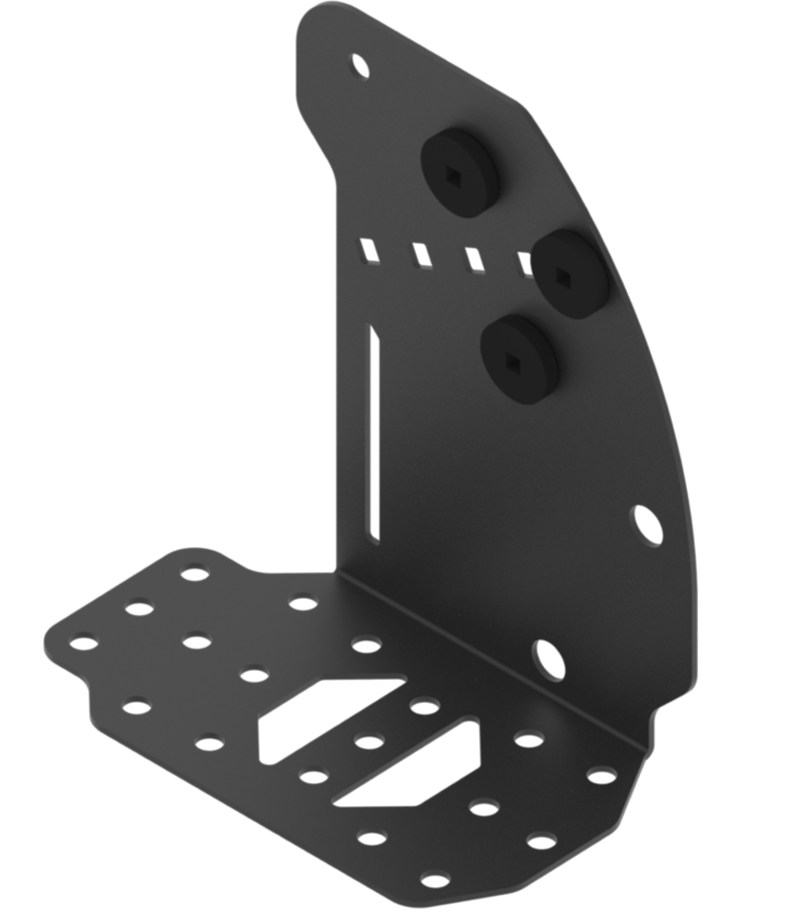

팔 관절 1 - 오른쪽	이 부품은 이 팩에 포함되어 있습니다: 276-7151 개별 부품 번호: 276-7151-200	1

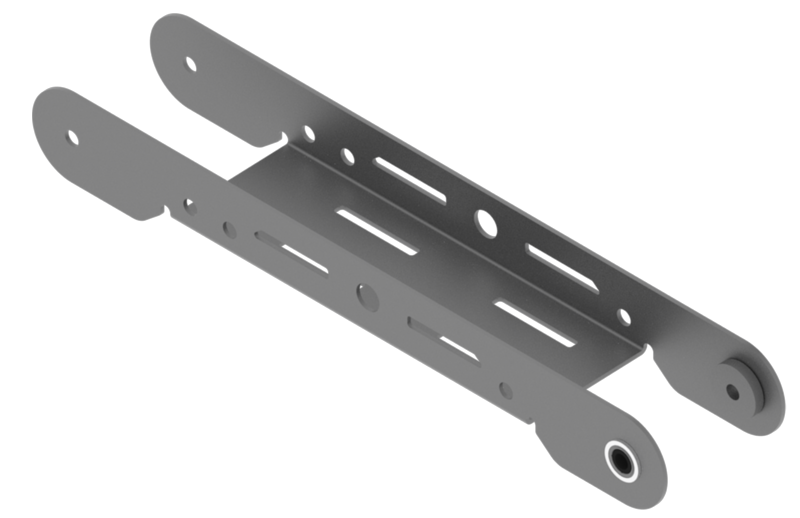

팔 관절 2	이 부품은 이 팩에 포함되어 있습니다: 276-7151 개별 부품 번호: 276-7151-300	1

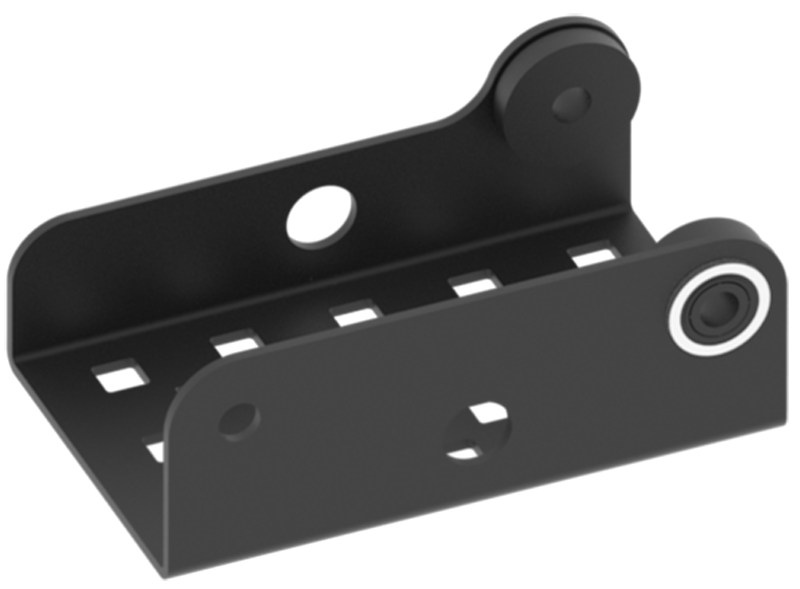

팔 관절 4	이 부품은 이 팩에 포함되어 있습니다: 276-7151 개별 부품 번호: 276-7151-400	1

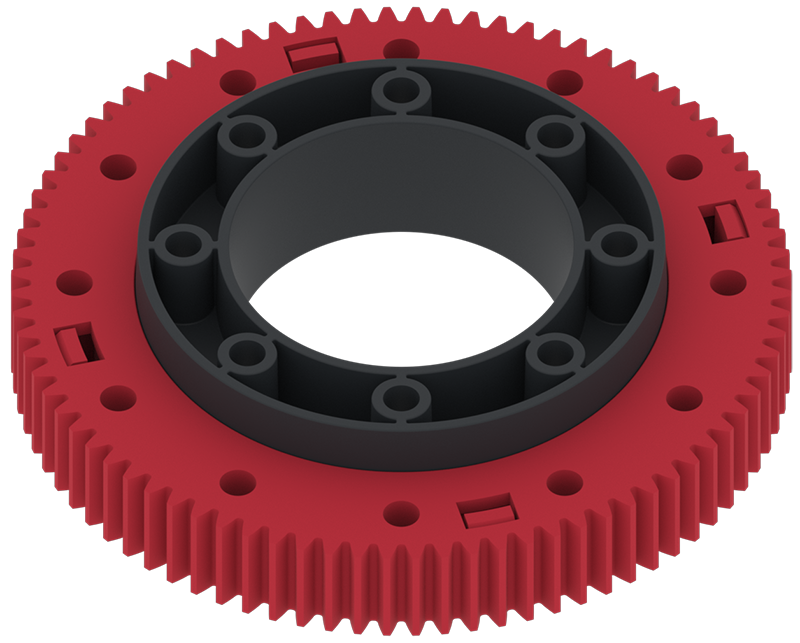

턴테이블 베어링 키트	이 부품은 이 팩에 포함되어 있습니다: 276-5652 개별 부품 번호: 276-5652-000	1	1봉지에 들어있습니다
턴테이블 베어링 키트	이 부품은 이 팩에 포함되어 있습니다: 276-5652 개별 부품 번호: 276-5652-004	1
턴테이블 베어링 키트	이 부품은 이 팩에 포함되어 있습니다: 276-5652 개별 부품 번호: 276-5652-007	1

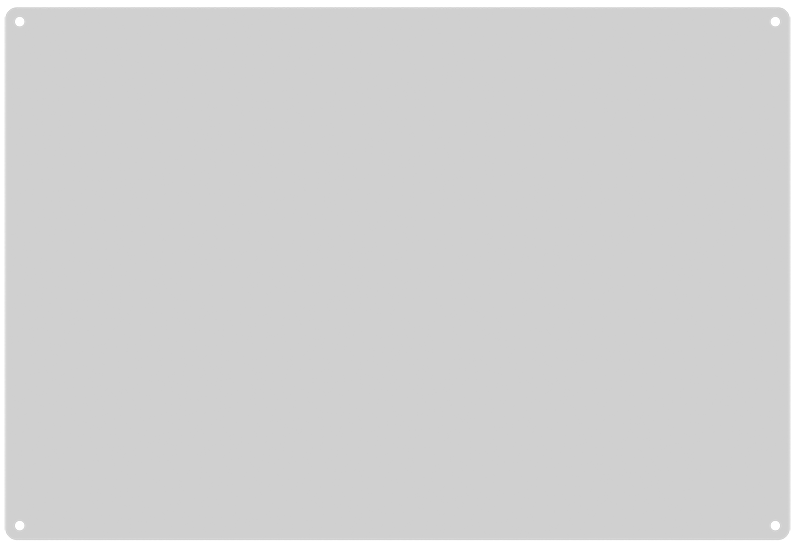

드라이 지우기 표면	276-7157-006	1	이 Dry Erase 표면은 투명하기 때문에 상자 벽과 쉽게 섞일 수 있습니다. 상자 측면이나 맨 아래 부분을 주의 깊게 살펴보세요.

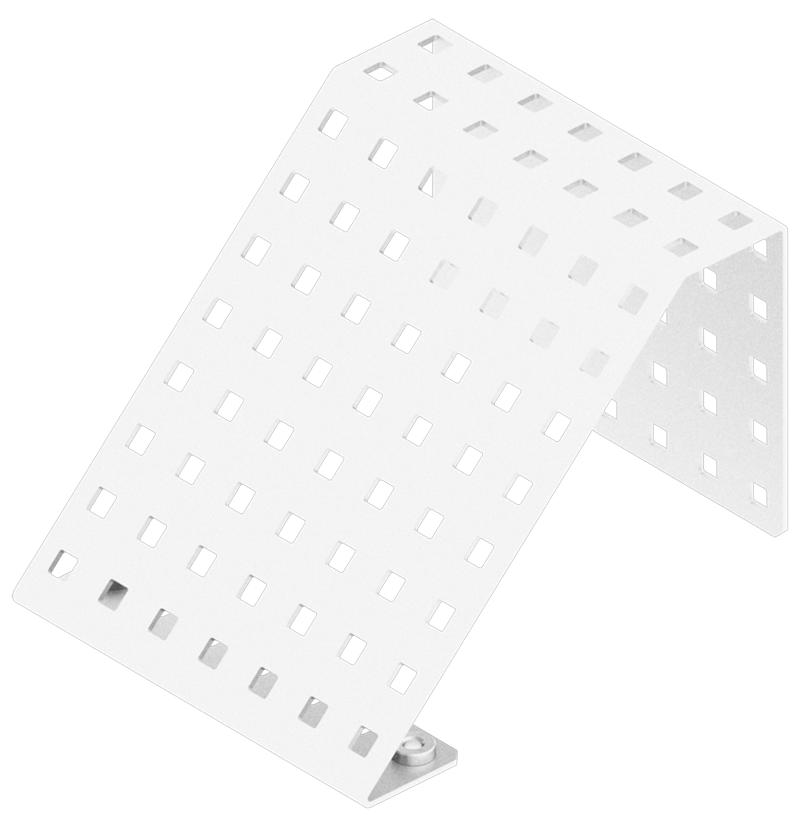

로봇 브레인 마운트 조립	276-7152-002	1	1봉지 1개 들어있습니다

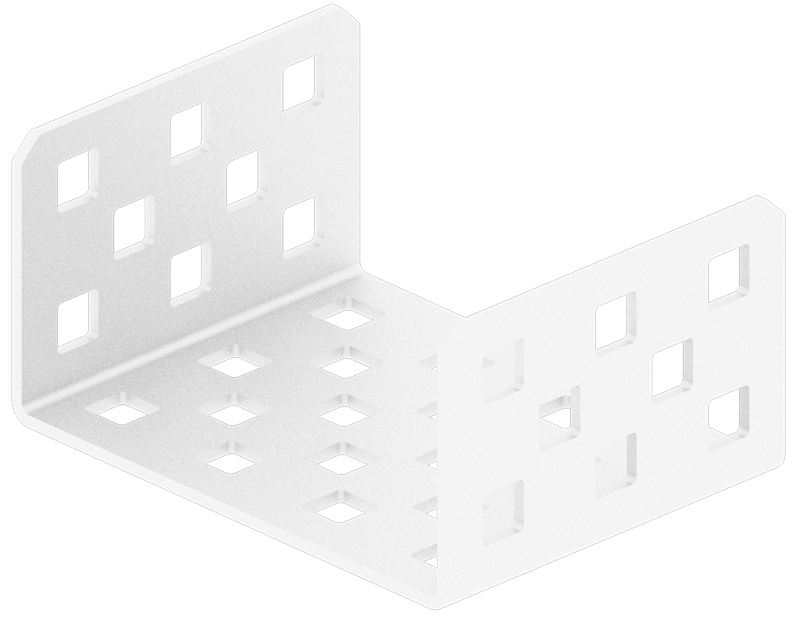

입력 출력 컨베이어 브래킷	276-7153-001	8	8개들이 1봉지에 들어있어요

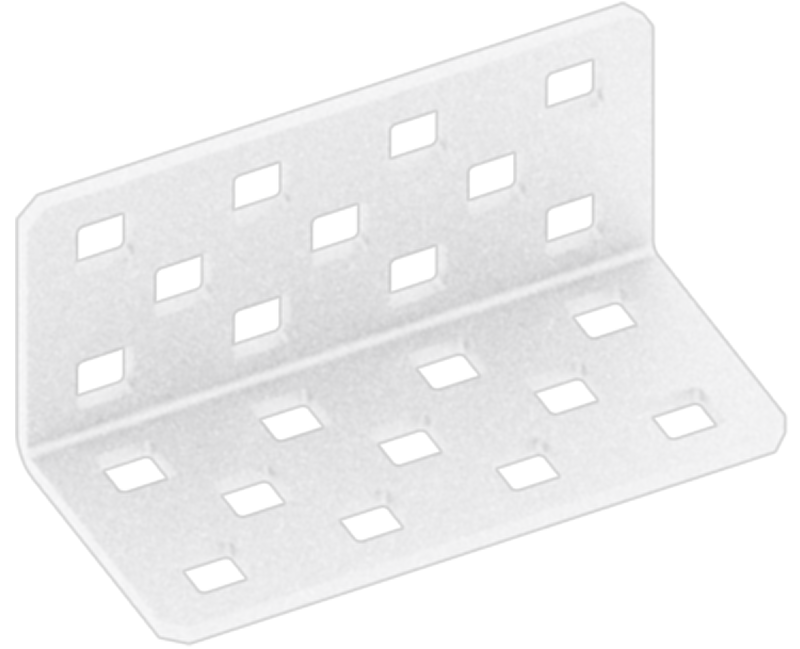

앵글 커플 거싯	276-2578-001	8	8개들이 1봉지에 들어있어요
고강도 컨베이어 체인	276-7141	6개 체인	6개의 체인으로 구성된 여러 봉지에 들어 있습니다. 상자 1에는 가방 하나만 필요합니다. 나머지 가방은 상자 3에 넣습니다.
1x25 스틸 바	275-1141-001	8	8개들이 1봉지에 들어있어요
30T 고강도 스프라켓 참고: 이 부분은 현재 녹색에서 빨간색으로 전환 중입니다.	이 부품은 팩으로 제공됩니다: 276-3880 개별 부품 번호: 276-2252-007	4	고강도 30T 스프로킷 팩으로 제공됩니다. 1번 칸에는 이 팩 중 하나만 필요합니다. 나머지 팩은 3번 칸에 넣으세요.
고강도 체인 부착 링크 키트	276-7578	6개의 링크	6개의 링크가 들어 있는 여러 개의 가방에 들어 있습니다. 상자 1에는 가방 하나만 필요합니다. 나머지 가방은 상자 3에 넣습니다.
