VEX GO는 3~5학년 학생들이 다양한 교육 프로젝트를 만들 수 있는 쉬운 조립 시스템입니다. 유연성과 기능은 더 높은 등급에서도 사용할 수 있습니다.

교실 환경에서 VEX GO 조각을 다루는 학생입니다.

이 기사에서는 다른 VEX GO 부품을 함께 연결할 수 있는 부품을 소개합니다.

다리

핀은 VEX GO 프로젝트를 구축하는 데 사용되는 작은 플라스틱 부품입니다. 핀에는 빨간색 핀, 녹색 핀, 분홍색 핀, 회색 핀의 네 가지 유형이 있습니다.

레드 핀

플랜지와 페그를 가리키고 라벨이 붙은 레드 핀 조각의 다이어그램입니다.

빨간색 핀은 VEX GO 시스템에 가장 일반적으로 사용되는 커넥터입니다. 이 핀에는 플랜지로 분리된 두 개의 둥근 페그가 있습니다.

녹색 빔과 흰색 판을 연결하는 빨간 핀 조각의 다이어그램은 핀의 못을 조각의 둥근 구멍에 연결하여 연결합니다.

빨간색 핀을 사용하면 녹색 빔과 흰색 플레이트 등 둥근 구멍이 있는 두 부품을 함께 연결할 수 있습니다.

그린 핀

그린 핀 조각의 다이어그램. 라벨에는 그 핀 중 하나가 레드 핀보다 두 배 더 길다는 것을 보여줍니다.

녹색 핀은 빨간색 핀과 매우 유사합니다. 그러나 녹색 핀의 한쪽에는 빨간색 핀보다 2배 긴 핀이 있습니다.

3개의 빔 조각이 하나의 그린 핀 조각에 부착된 다이어그램입니다.

더 긴 페그를 사용하면 녹색 핀의 한 면에 두 가지 수준의 플라스틱 부품을 연결할 수 있고 다른 면에는 한 두께의 플라스틱 부품을 연결할 수 있습니다. 예를 들어 녹색 핀의 한쪽을 검정색 대형 빔에 삽입할 수 있습니다. 핀 반대쪽에 주황색 빔을 삽입할 수 있습니다. 그런 다음 주황색 빔 위에 핑크색 빔을 삽입할 수 있습니다.

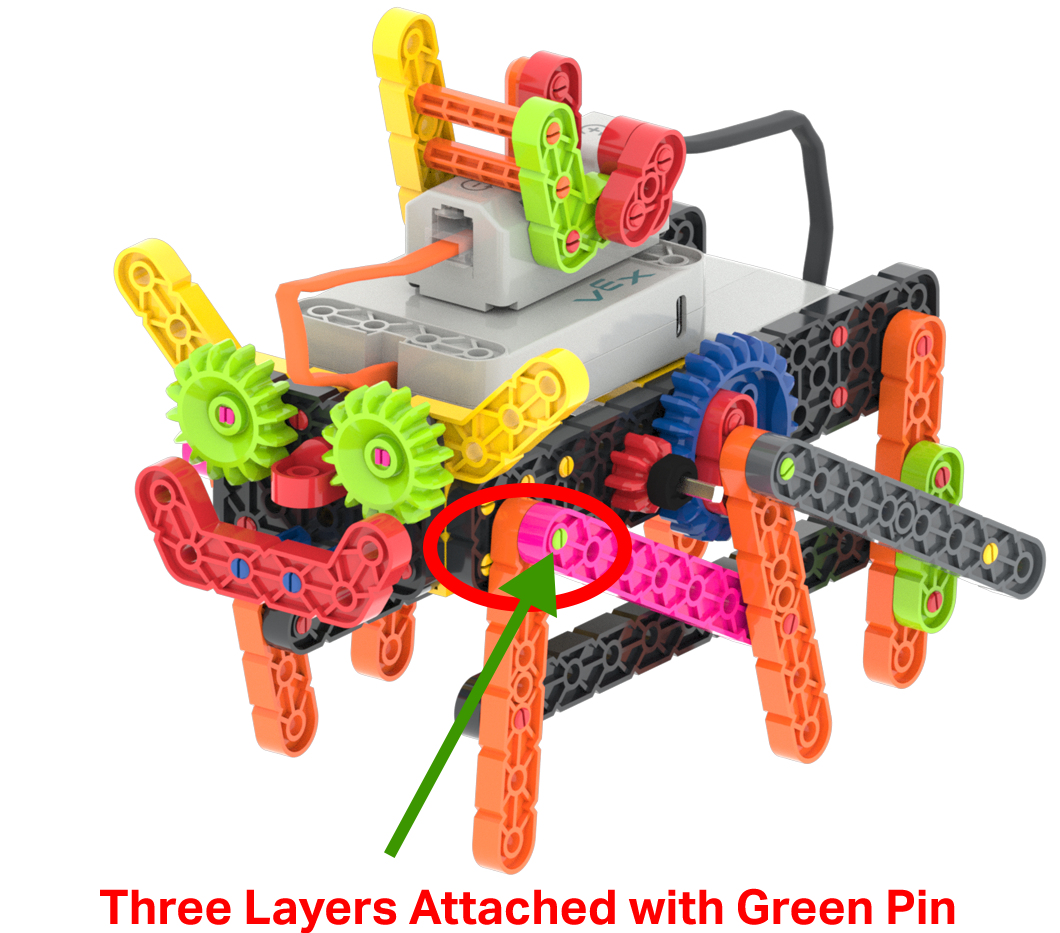

VEX GO 크롤러 조립 다이어그램. 관절 중 하나가 동그라미로 표시되어 있으며, 녹색 핀으로 연결된 세 겹의 조각으로 표시되어 있습니다.

이렇게 하면 세 개의 부품 레이어를 모두 함께 부착할 수 있습니다.

핑크 핀

핑크 핀 조각의 다이어그램. 라벨에는 정사각형 페그 부분, 원형 페그 부분, 끝에 캡이 있다는 것이 표시되어 있습니다.

핑크 핀에는 몇 가지 특별한 기능이 있습니다. 둥근 구멍으로 미끄러지는 것을 방지하는 캡이 있습니다. 둥근 부분이 있어 둥근 구멍에 삽입할 수 있고, 사각형 못이 있어 사각형 구멍에 삽입할 수 있습니다.

핑크핀을 블루 빔과 블루 휠의 사각형 구멍에 삽입하여 회전을 제한하지 않고 제자리에 고정하는 다이어그램입니다.

예를 들어, 핑크 핀을 블루 빔을 통해 삽입할 수 있으며 캡으로 인해 블루 빔이 통과하지 못하게 됩니다. 핑크 핀의 둥근 부분은 블루 빔의 구멍에 맞고 사각형 페그는 블루 기어의 사각형 구멍에 맞아 기어가 자유롭게 회전할 수 있습니다.

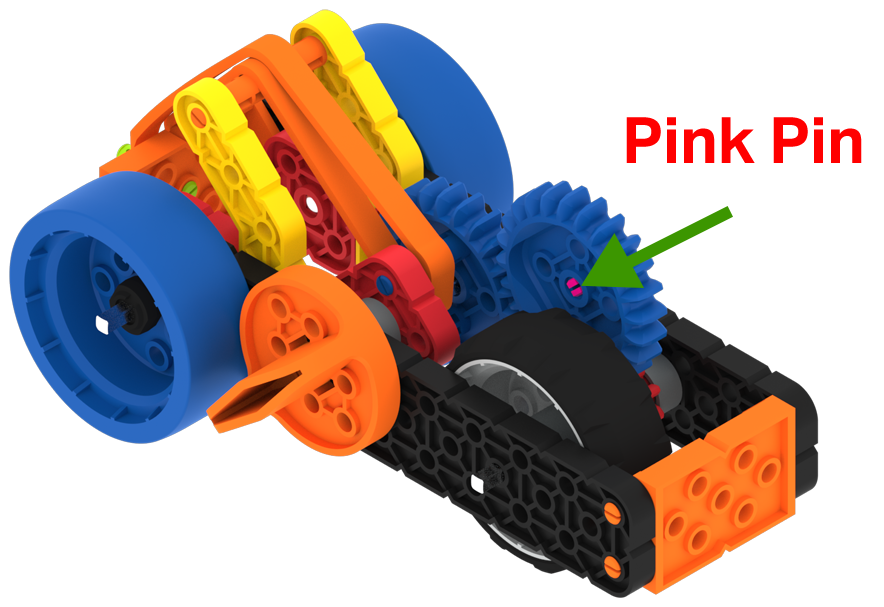

화살표로 표시된 파란색 기어를 고정하는 핑크 핀 조각이 있는 VEX GO 슈퍼카 조립 다이어그램.

슈퍼카 프로젝트에서 핑크 핀은 블루 기어가 자유롭게 회전할 수 있도록 하고 고무 밴드에서 그레이 휠로 동력을 전달합니다.

회색 핀

회색 핀 조각의 다이어그램. 라벨을 보면 정사각형 페그 부분, 둥근 페그 부분, 플랜지 부분, 그리고 또 다른 정사각형 페그 부분이 있다는 것을 알 수 있습니다.

회색 핀에는 플랜지가 있는 사각형 말뚝, 둥근 부분, 사각형 말뚝이 있습니다.

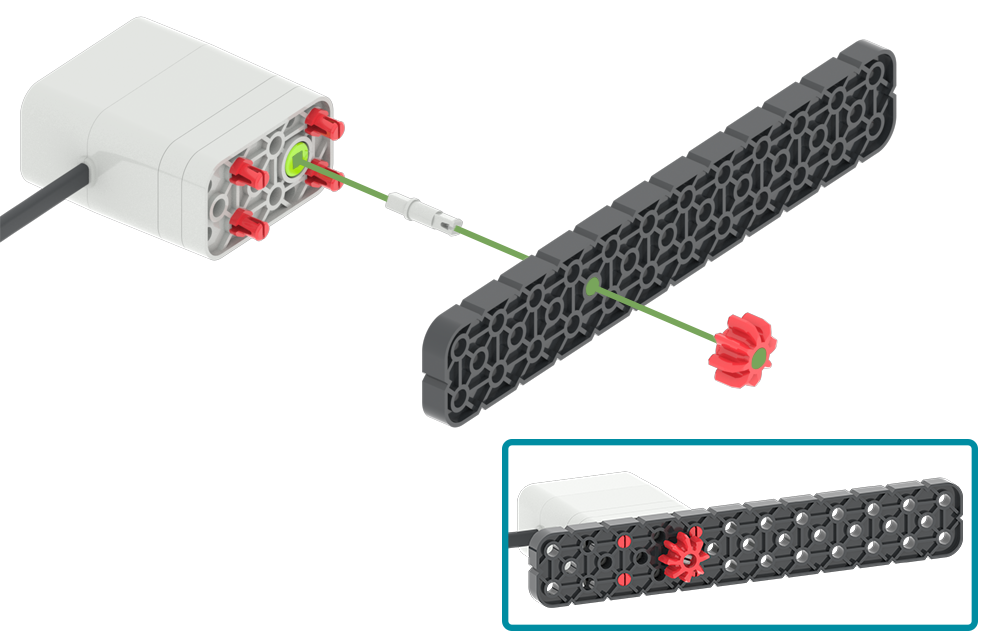

검은색 대형 빔에 회색 핀을 삽입하여 빨간색 기어를 모터에 연결하면서도 모터가 빨간색 기어를 회전시킬 수 있도록 하는 다이어그램입니다.

회색 핀의 기능을 사용하면 핀을 강제로 회전시키는 모터나 손잡이에 삽입할 수 있습니다. 회색 핀은 부품의 둥근 구멍을 통과한 다음 다른 부품의 사각형 구멍으로 들어갈 수 있습니다.

예를 들어, 플랜지가 있는 회색 핀의 사각형 페그를 모터에 삽입한 다음 검정색 대형 빔을 통해 삽입할 수 있습니다. 블랙 라지 빔의 반대편에는 그레이 핀의 사각 말뚝에 레드 기어를 삽입할 수 있습니다. 이렇게 하면 모터가 빨간색 기어를 회전할 수 있습니다.

스탠드오프

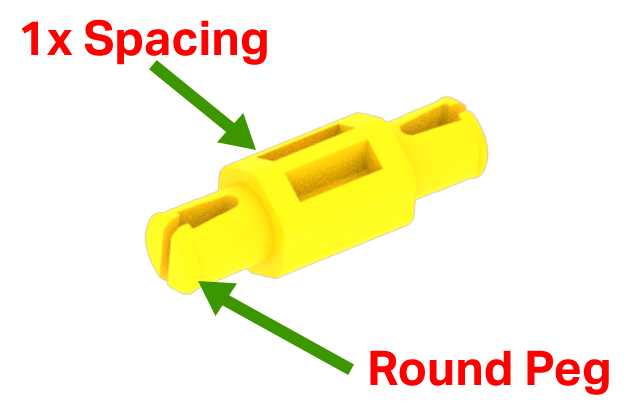

노란색 스탠드오프 조각의 다이어그램. 간격 섹션의 양쪽에 플라스틱 부품 하나만큼 두꺼운 원형 페그가 있다는 것을 보여주는 라벨이 있습니다.

VEX GO 시스템으로 프로젝트를 구축할 때 부품 사이에 더 많은 공간이 필요한 경우가 있습니다. 스탠드오프는 이를 가능하게 하는 커넥터입니다. 스탠드오프에는 각 끝에 둥근 페그가 있고 부품 사이에 간격을 제공하는 중간 부분이 있습니다.

VEX GO 키트의 모든 스탠드오프 조각 다이어그램입니다.

스탠드오프에는 세 가지 크기가 있습니다. 여기에는 다음이 포함됩니다.

노란색 스탠드오프는 플라스틱 부품의 한 두께만큼 간격을 두고 있습니다.
파란색 스탠드오프에는 두 두께의 플라스틱 부품 간격이 있습니다.
주황색 스탠드오프에는 4가지 두께의 플라스틱 부품 간격이 있습니다.

빨간색 원으로 강조된 눈 센서 부착물의 스탠드오프 조각이 있는 VEX GO 로봇 팔 조립체의 다이어그램입니다.

부품 사이의 간격은 프로젝트에 매우 중요할 수 있습니다. 예를 들어 노란색 앵글 빔과 노란색 커넥터 사이에 두 개의 노란색 스탠드오프를 사용할 수 있습니다. 이렇게 하면 눈 센서를 부착하여 로봇 팔 프로젝트 중앙에 위치할 수 있습니다.

커넥터

조각들을 평행하거나 90도 각도로 연결하기 위해 커넥터를 사용하는 방법을 보여주는 다이어그램입니다.

커넥터는 매우 유용한 부품입니다. 두 부분을 함께 연결할 수 있습니다. 이러한 연결은 서로 90도 연결되거나 서로 평행하게 연결될 수 있습니다.

노란색 커넥터 조각의 다이어그램으로, 5개의 둥근 구멍에서 90도로 오프셋된 2개의 둥근 못이 있다는 것을 보여주는 라벨이 있습니다.

커넥터에는 둥근 구멍과 페그가 있습니다.

90도 커넥터

VEX GO 키트의 모든 커넥터 조각 다이어그램입니다.

90도 커넥터는 세 가지 크기로 제공됩니다. 여기에는 다음이 포함됩니다.

빨간색 커넥터에는 1개의 페그와 1개의 구멍이 있습니다. 이를 통해 이러한 커넥터를 회전할 수 있습니다.
노란색 커넥터에는 구멍 5개와 페그 2개가 있습니다.
파란색 커넥터에는 구멍 6개와 페그 2개가 있습니다. 파란색 커넥터는 노란색 커넥터보다 구멍이 한 개 더 깁니다.

VEX GO 빌드를 필드 타일 사각형에 90도 각도로 연결하는 데 사용되는 노란색 커넥터의 다이어그램입니다.

부품을 90도로 연결하는 것은 VEX GO 시스템의 매우 중요한 기능입니다. 예를 들어 두 개의 노란색 커넥터를 사용하면 회색 대형 빔을 타일에 90도 연결하여 로봇 암 프로젝트의 베이스를 만들 수 있습니다.

병렬 커넥터

VEX GO 키트의 병렬 커넥터 두 부분을 나타낸 다이어그램입니다.

병렬 커넥터는 두 가지 크기로 제공됩니다. 여기에는 다음이 포함됩니다.

녹색 커넥터에는 양쪽에 두 개의 페그가 있고 페그 사이에 두 개의 구멍이 있습니다.
주황색 커넥터에는 각 측면에 2개의 페그가 있고 페그 사이에 7개의 구멍이 있습니다.

주황색 커넥터로 두 개의 검은색 대형 빔을 연결하는 부분이 강조된 VEX GO 슈퍼카 조립 다이어그램입니다.

병렬 커넥터는 VEX GO 시스템으로 프로젝트를 구축할 때 매우 유용할 수 있습니다. 예를 들어 Super Car 프로젝트를 구축할 때 두 개의 평행한 검은색 대형 빔을 주황색 커넥터로 분리할 수 있습니다.

핀, 스탠드오프 및 커넥터를 사용하여 VEX GO 시스템으로 부품을 쉽고 재미있게 연결할 수 있습니다. 부품 간의 물리적 연결을 통해 상상을 현실로 만들 수 있습니다.
