VEX GO는 3~5학년 학생들이 사용하도록 고안된 재미있고 교육적인 시스템입니다. 유연성과 기능은 더 높은 등급에서도 활용할 수 있습니다.
이 기사에서는 학생들이 VEX GO 시스템을 사용하는 데 도움이 되는 몇 가지 핵심 아이디어를 소개합니다.
이해
VEX와 관련된 거의 모든 것뿐만 아니라 실제 세계에서도 적용되는 구축의 기본 사항은 다음과 같습니다.
정위
스스로 시도하고 학생들에게 포스터에 표시된 작품을 찾아 그림과 같이 손에서 같은 방식으로 방향을 잡도록 하십시오. 건물을 짓는 동안 이 방법을 배우면 부품이 올바른 위치에 연결될 뿐만 아니라 향후 건물을 위한 공간적 추론도 향상됩니다. 부품을 "유리 상자"에 시각화할 수 있다는 것은 마음 속에 생성하는 이미지에 따라 달라지므로 엔지니어링에서 매우 중요한 개념입니다. VEX 빌드 지침은 이러한 뷰를 염두에 두고 생성되었으므로 로봇을 만들 때 최적의 뷰를 볼 수 있도록 스스로 도전하고 손에 있는 부품의 방향을 바꾸십시오.
부품 카테고리
VEX Robotics는 세 가지 주요 부품 범주를 사용합니다. STEM 연구실에서 시작하면 안내 지침을 사용하여 자유 건물을 시작하기 전에 공간적 추론을 용이하게 하거나 필요에 맞게 안내 지침 없이 건물을 지을 수 있습니다. 이 시점에서 기억해야 할 것은 단순히 이러한 범주의 특정 순서로 구성되므로 상상할 수 있는 모든 빌드가 절대적으로 가능하다는 것입니다. 나중에 이 순서를 다시 배열해 보세요. 그러면 이제 전문가처럼 자유롭게 건물을 지을 수 있습니다!
- 구조: 부품을 함께 고정하고 빌드의 전체 모양을 포함하는 used
- Motion: used로 로봇을 움직이게 합니다. 샤프트, 기어, 도르래, 바퀴, 랙 및 슬라이드 포함
- 전자공학: t그는 빌드의 두뇌입니다. 센서, 모터 및 뇌 포함
귀하와 귀하의 학생들은 각 범주에 어떤 부분이 속하는지 결정할 수 있습니까?
건물
VEX GO를 사용한 구축은 단순성을 염두에 두고 설계되었습니다. 연결 부분은 휴대폰을 충전기에 연결하는 것으로 생각해야 합니다. 무리하게 압력을 가할 필요는 없지만, 변덕스럽게 다른 부분에 힘을 가할 수도 없습니다. 직접 시도해 보세요! 핀을 사용하여 모든 빔에 연결하십시오. 부품이 완전히 삽입되면 뚜렷한 딸깍 소리를 느끼거나 들을 수 있어야 합니다. 조각들을 서로 완전히 연결하지 않으면 나중에 구조적 결함이 발생할 수 있는데, 이는 엔지니어들이 피하려고 노력하는 것입니다.
원 대 사각형 - 모션의 연결
VEX GO 빌딩 시스템은 플라스틱 부품, 금속 샤프트 및 전자 장치로 구성됩니다.
플라스틱 부품에는 다음이 포함될 수 있습니다.
사각 못
정사각형 구멍
둥근 못
둥근 구멍
금속 샤프트는 사각형 막대입니다.
이러한 다양한 모양은 VEX GO 시스템에 매우 특정한 기능을 가지고 있습니다.
정사각형 구멍의 정사각형 말뚝/샤프트

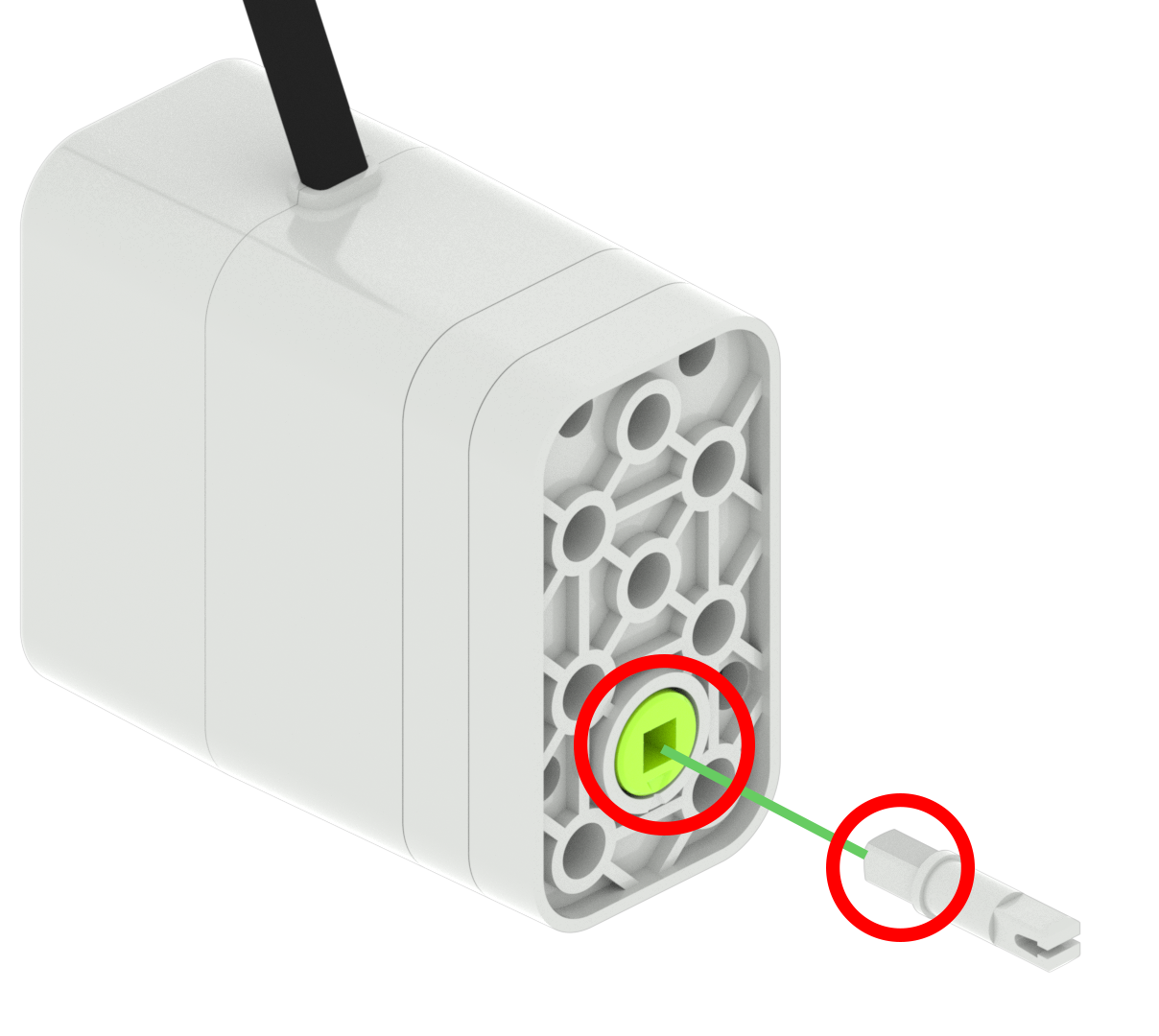

사각 말뚝/샤프트를 정사각형 구멍에 놓고 말뚝/샤프트를 강제로 회전시키면 사각형 구멍이 있는 부품도 강제로 회전하게 됩니다. 예를 들어, 사각형 핀을 모터의 사각형 구멍에 넣으면 핀이 강제로 회전할 수 있습니다.

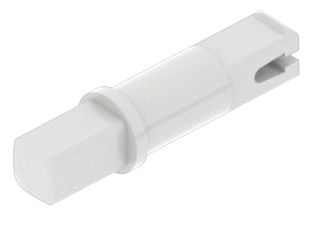

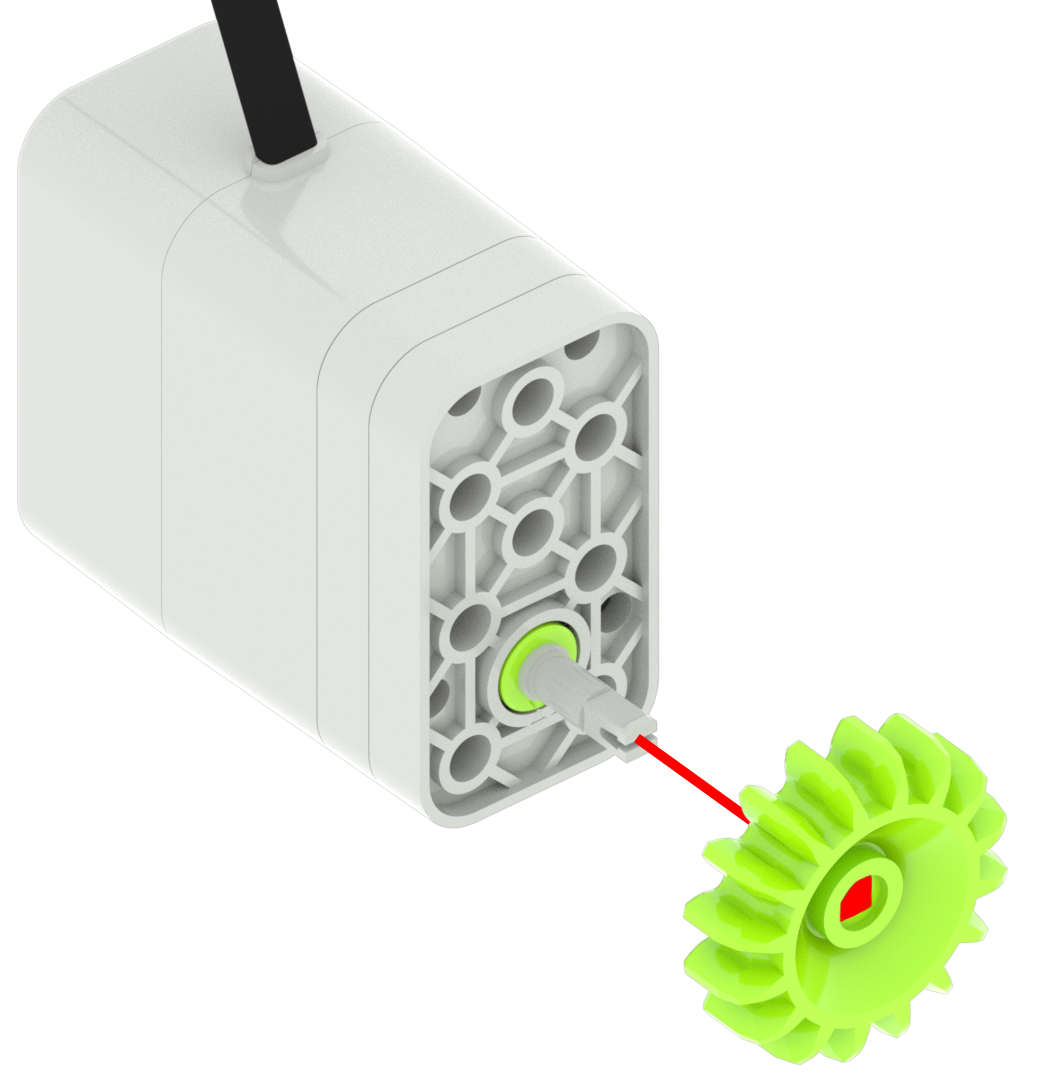

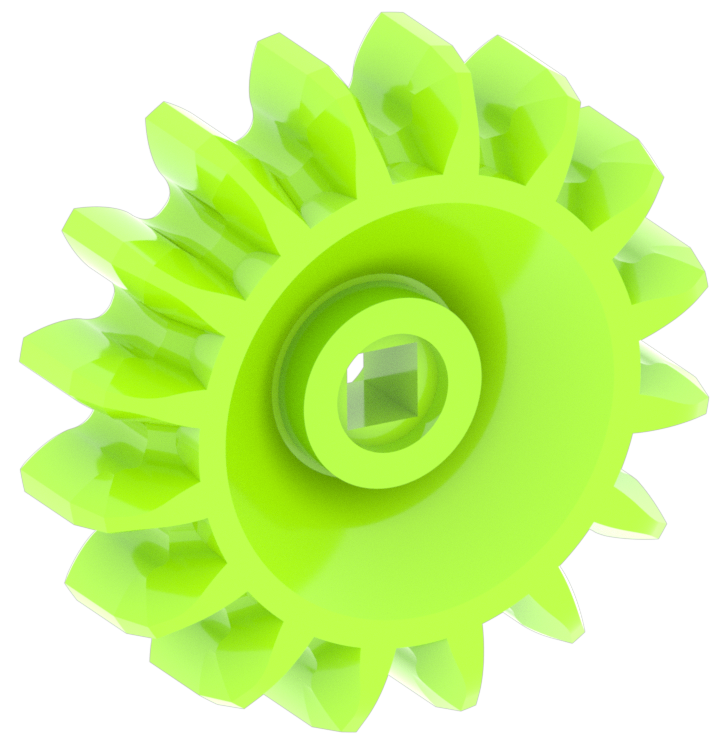

녹색 기어의 사각형 구멍을 회전하는 사각형 회색 핀에 삽입하면 기어도 강제로 회전합니다.
사각 페그 또는 사각 샤프트가 있는 부품
- 그레이 핀
- 레드 샤프트
- 그린 샤프트
- 캡핑된 샤프트
- 일반 샤프트
사각형 구멍이 있는 부품
- 모터
- 손잡이
- 회색 휠
- 레드 기어
- 그린기어
- 블루 기어
- 녹색 풀리
- 오렌지 풀리
- 붉은 광장 빔
- 얇은 빔
둥근 구멍에 둥근 못

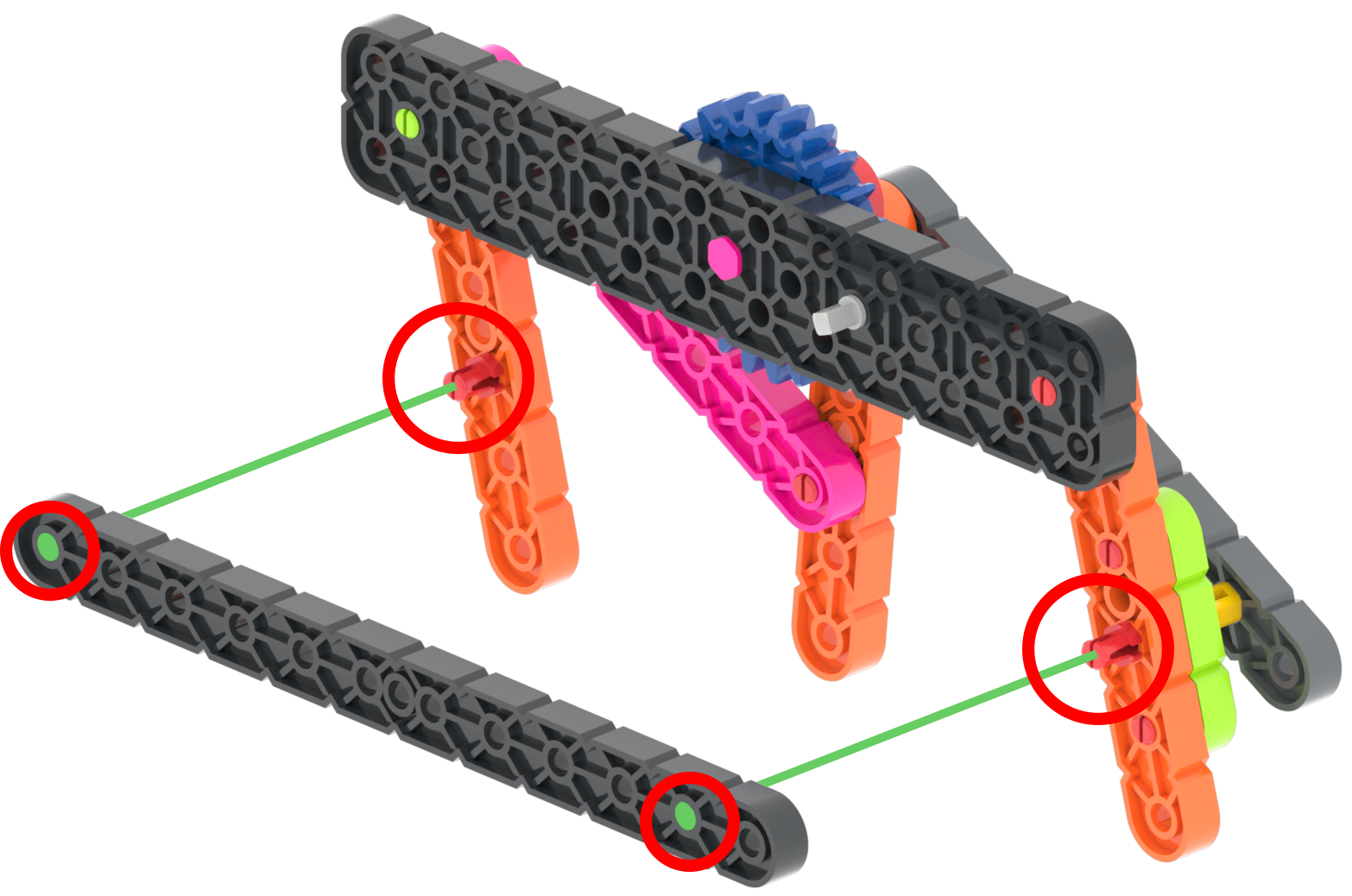

둥근 말뚝을 부품의 둥근 구멍에 넣으면 해당 부품이 둥근 말뚝 위에서 자유롭게 회전할 수 있습니다. 예를 들어, 빨간색 핀의 둥근 말뚝을 검은색 빔의 둥근 구멍에 배치하면 빔이 빨간색 핀에서 자유롭게 회전할 수 있습니다.

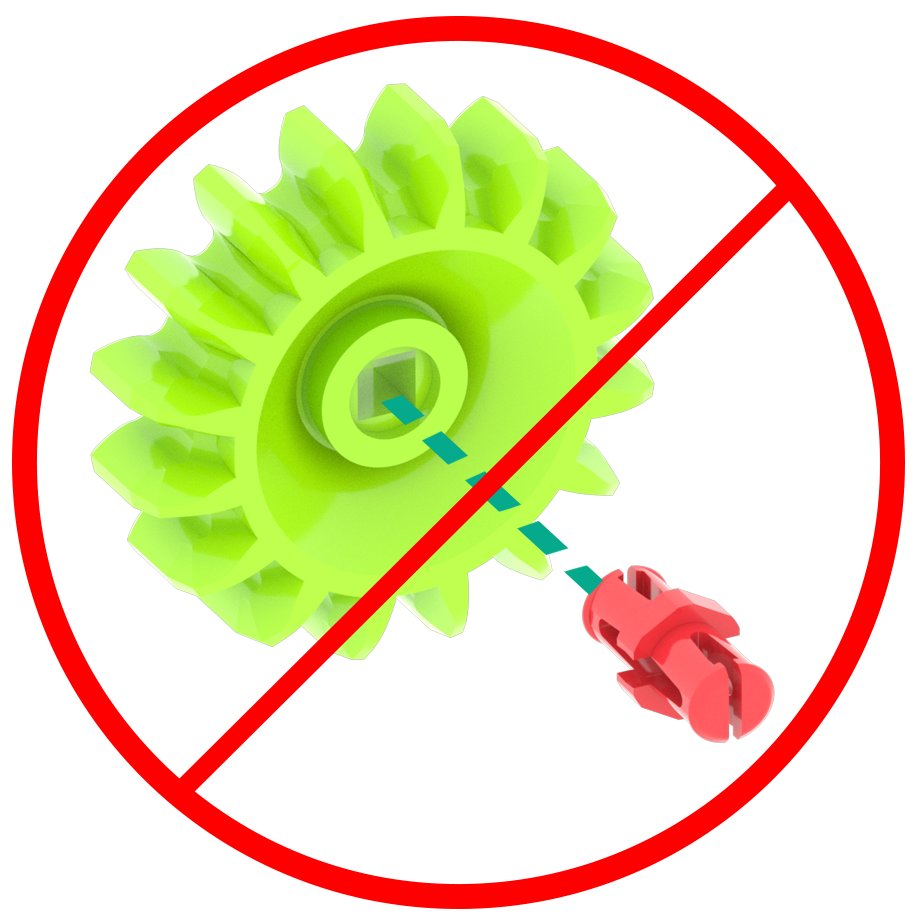

참고: 둥근 못은 사각형 구멍에 맞지 않습니다.
둥근 구멍에 있는 사각형 말뚝 또는 샤프트

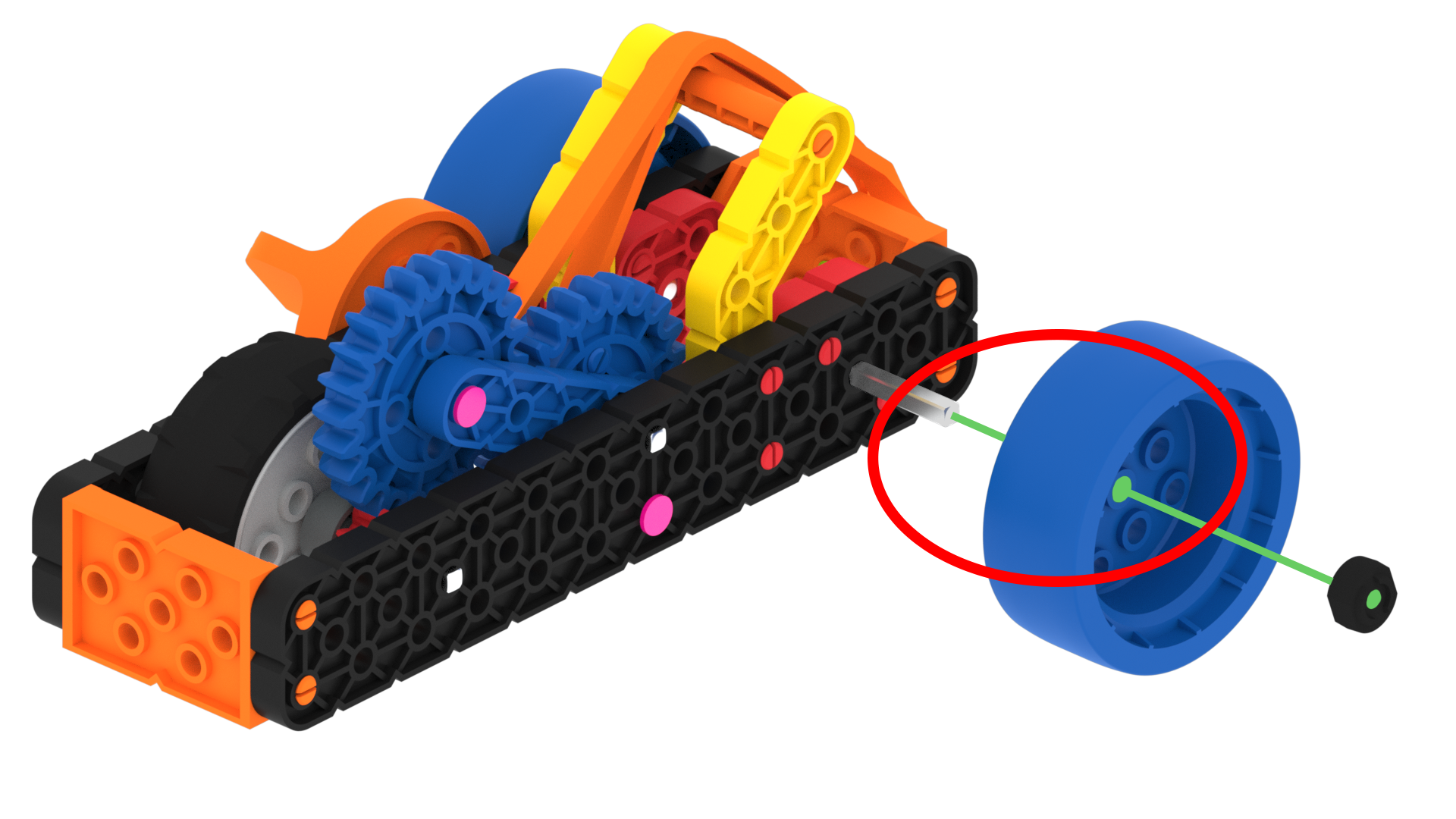

사각형 말뚝이나 샤프트를 부품의 둥근 구멍에 배치하면 부품이 사각형 말뚝이나 샤프트 주위를 자유롭게 회전할 수 있습니다. 예를 들어 파란색 바퀴의 둥근 구멍을 통해 일반 샤프트를 삽입하면 파란색 바퀴가 샤프트에서 자유롭게 회전할 수 있습니다.
둘 이상의 연결

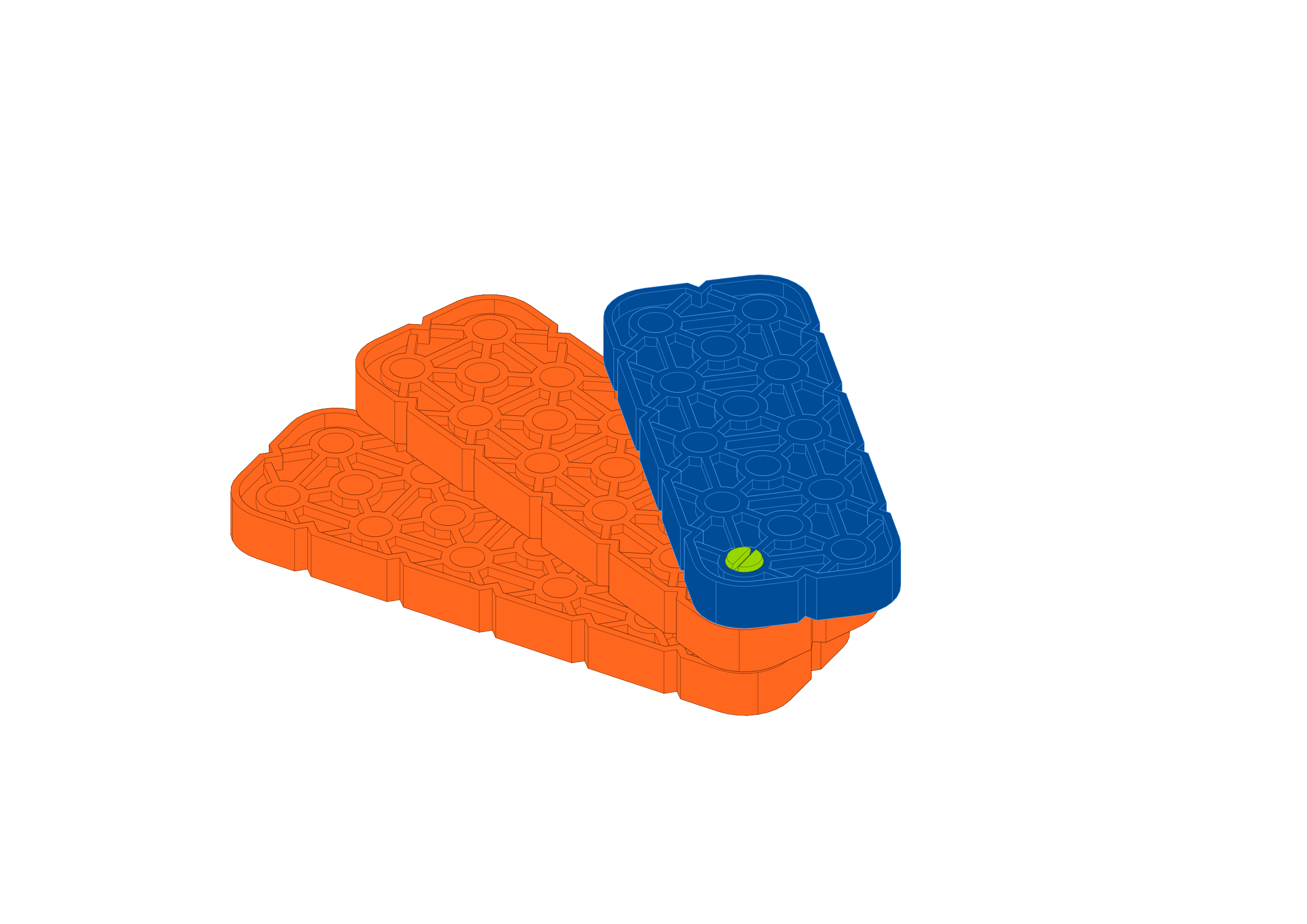

두 부분을 하나의 핀으로 연결하고 하나에 힘을 가합니다. 무슨 일이야? 보시다시피, 빔은 연결한 핀 주위를 자유롭게 이동할 수 있습니다. 이를 중지하려면 다음 단계를 참조하세요.
두 부품에 두 개 이상의 커넥터가 연결되어 있으면 회전하지 않습니다. 예를 들어 노란색 대형빔의 구멍에 빨간색 핀 2개가 삽입되어 있고 빨간색 핀에 파란색 대형빔이 삽입되면 노란색 대형빔과 파란색 대형빔이 서로 견고하게 연결됩니다.
캡, 플랜지 및 샤프트 칼라
VEX GO 키트의 핀과 샤프트에는 캡 또는 플랜지라는 특수 기능이 있습니다.
캡

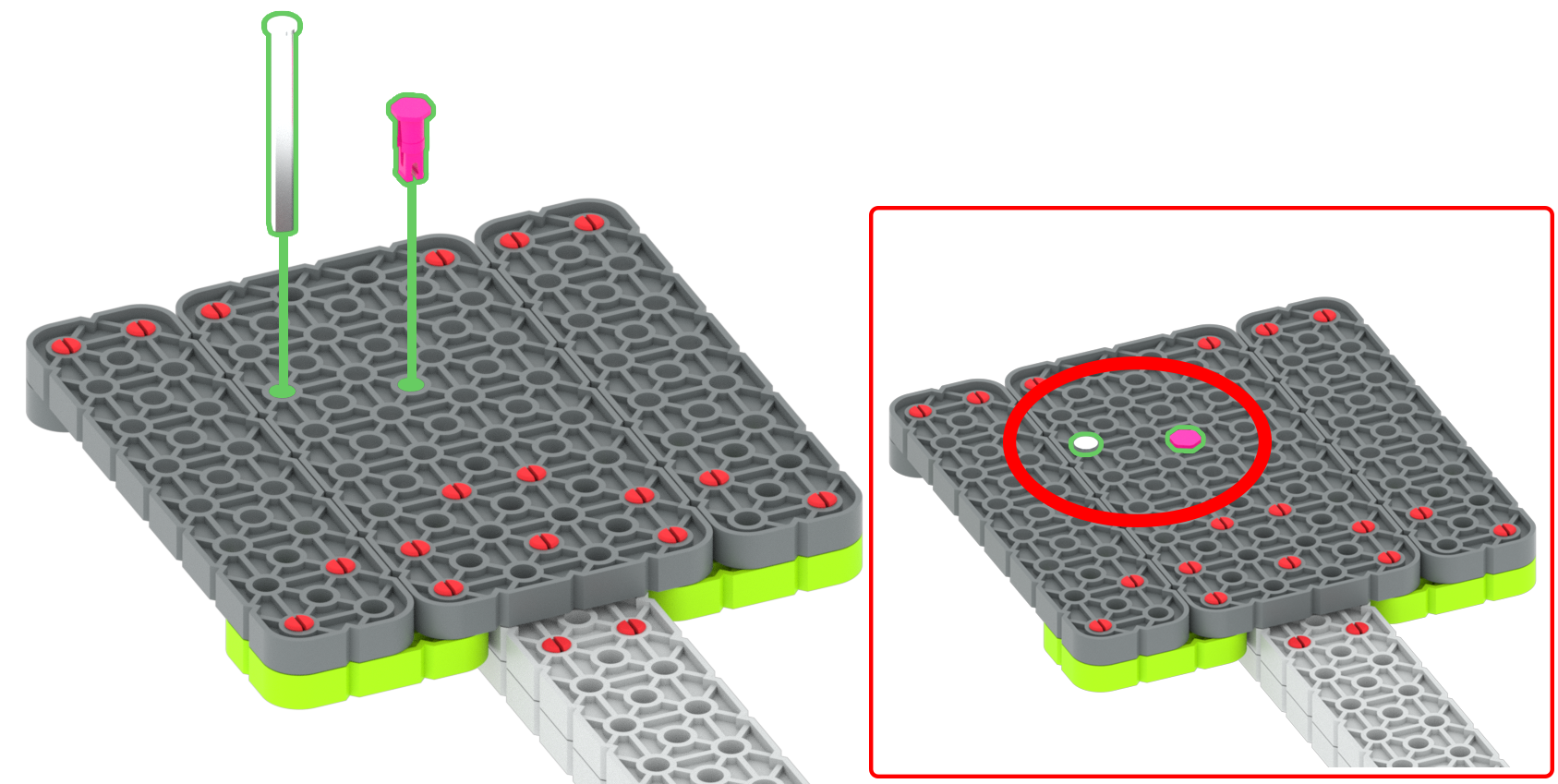

캡은 부품이 삽입되는 부품의 구멍을 완전히 통과하는 것을 방지하는 분홍색 핀과 캡이 있는 샤프트에 있는 기능입니다.
핑크 핀과 캡핑 샤프트는 플랜지가 없어 엄격한 제약이 있는 기어를 사용할 수 있다는 장점이 있습니다. 이 사용법은 코드 베이스에서 활용됩니다.
플랜지
플랜지는 핀과 샤프트에서 발견되는 기능으로 구멍에 부품 두께의 1배 이상 삽입되는 것을 방지합니다.

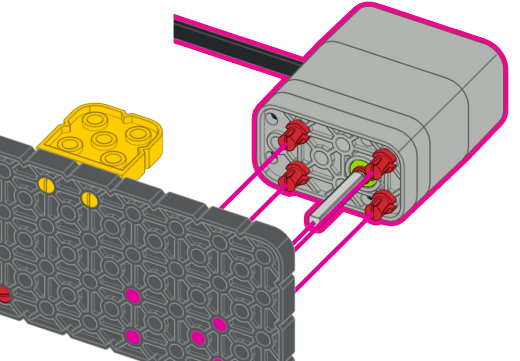

이는 코드 베이스에서 활용되며 플랜지가 샤프트가 빔을 통해 미끄러지는 것을 방지하는 동시에 모터로부터 전력을 공급받기 때문에 유익합니다.
샤프트 칼라
샤프트 칼라는 금속 샤프트에 장착할 수 있는 고무 칼라입니다.

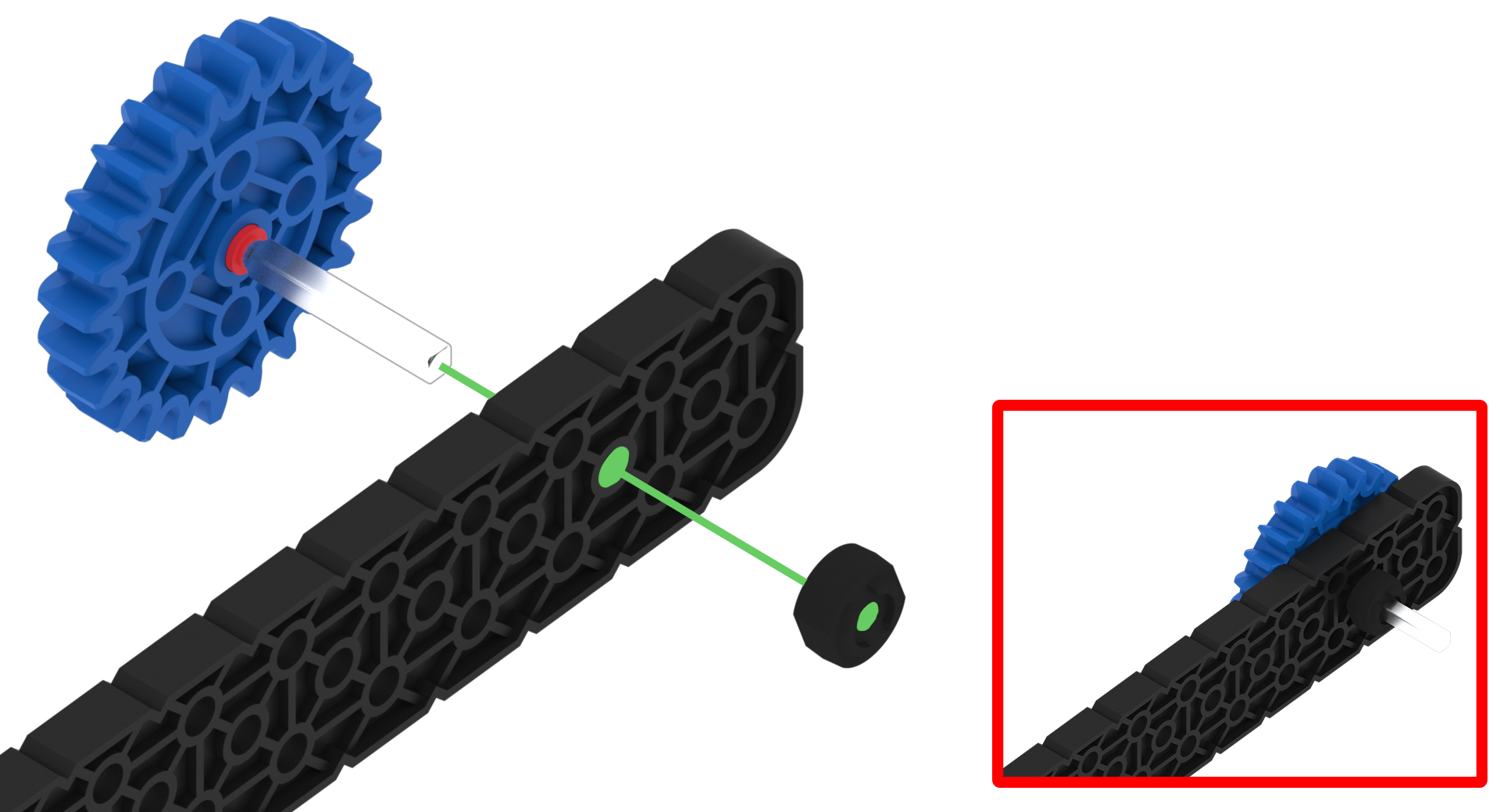

샤프트 칼라는 금속 샤프트가 다른 부품의 구멍을 통해 미끄러지는 것을 방지할 수 있습니다. 예를 들어, 샤프트 칼라는 빨간색 샤프트가 검정색 대형 빔의 둥근 구멍에서 뒤로 미끄러지는 것을 방지할 수 있습니다.

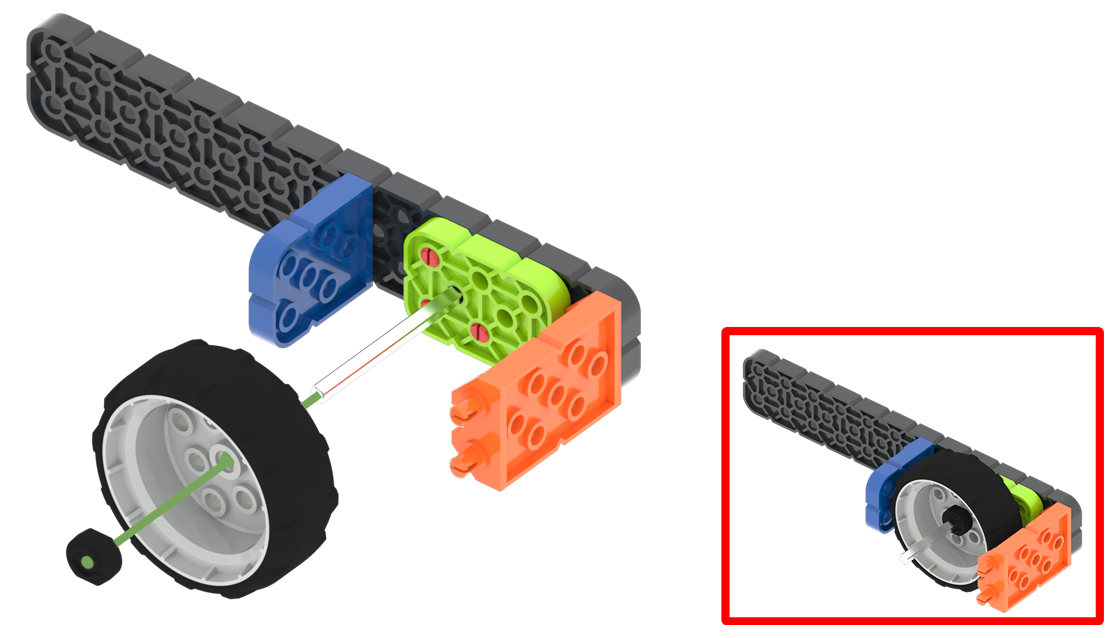

샤프트 칼라는 부품이 샤프트에서 미끄러지는 것을 방지할 수 있습니다. 예를 들어, 샤프트 칼라는 회색 휠이 샤프트에서 미끄러지는 것을 방지할 수 있습니다.
색상 및 크기
VEX GO를 그렇게 쉬운 조립 시스템으로 만드는 또 다른 특징은 부품에 고유한 색상이 있다는 것입니다. 이러한 색상은 부품을 제작 지침의 단계와 일치시키는 데 도움이 됩니다.

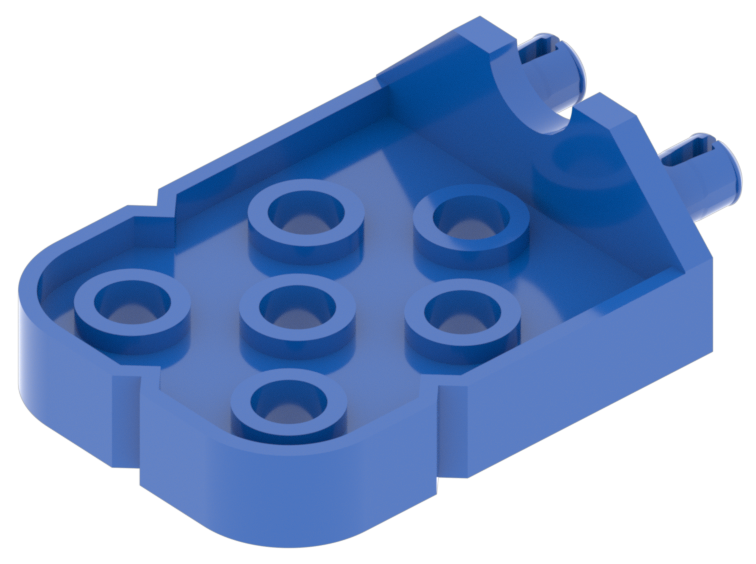

예를 들어 파란색 커넥터와 노란색 커넥터는 비슷하게 보일 수 있습니다. 그러나 빌드 지침에서 노란색 커넥터를 요구하는 경우 어떤 커넥터를 사용해야 하는지는 의심의 여지가 없습니다.

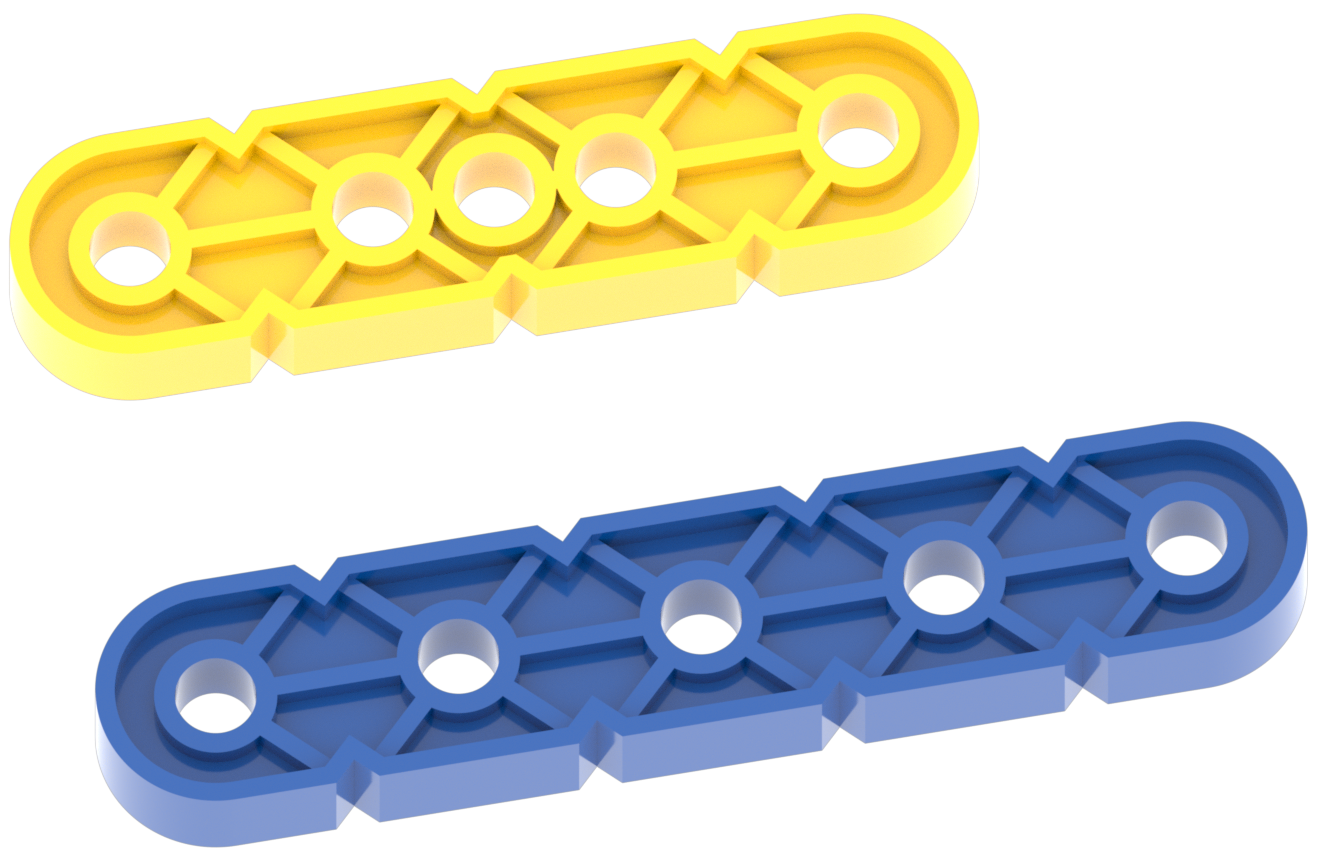

빌드 지침의 각 단계에 필요한 부품을 식별하는 데 도움이 될 뿐만 아니라 동일한 색상의 부품은 동일한 크기입니다. 예를 들어 노란색 빔은 항상 파란색 빔보다 작습니다.

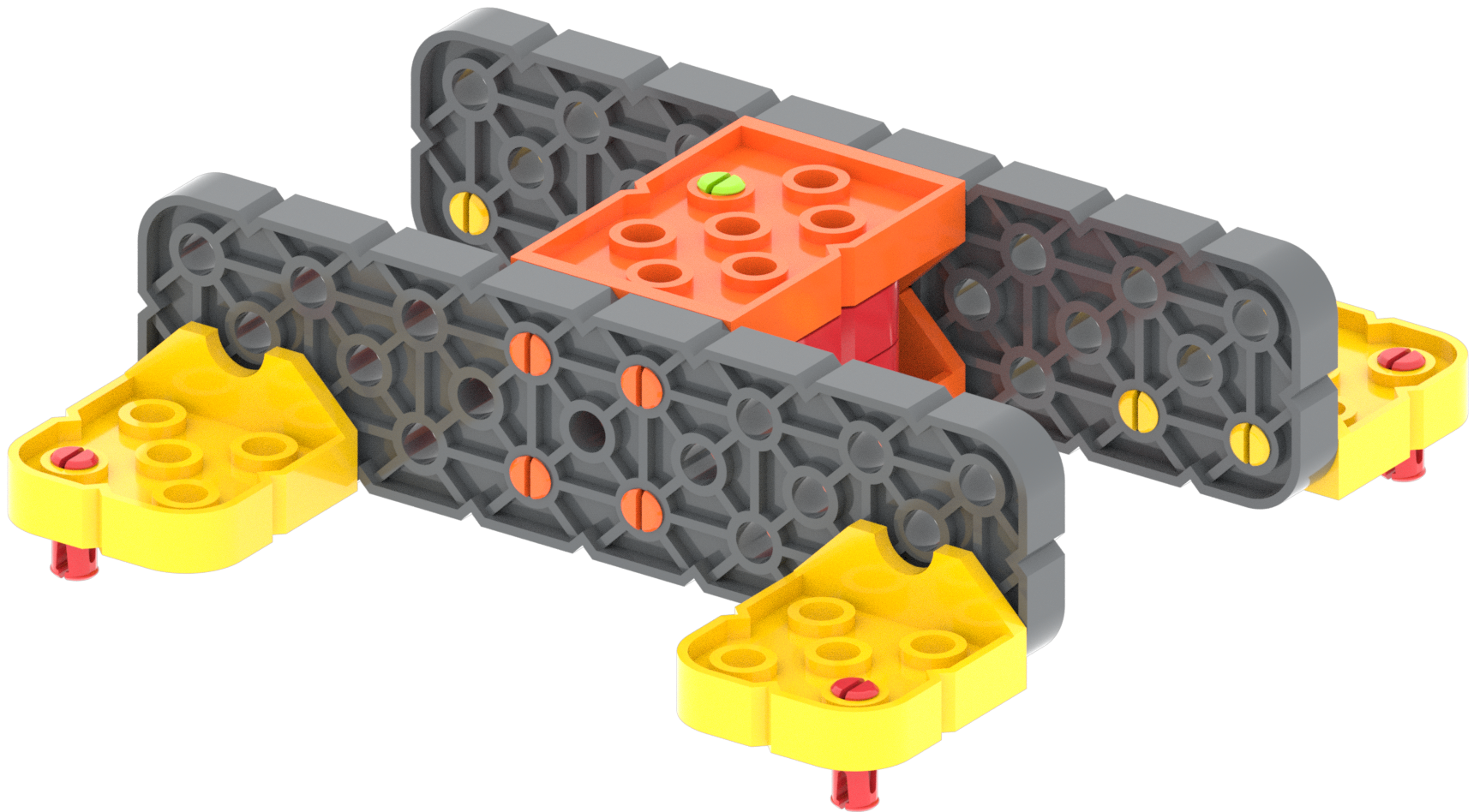

색상으로 부품 크기를 식별할 수 있는 이 기능은 부품을 일치시킬 때 큰 도움이 됩니다. 예를 들어 각 측면에 진한 회색 대형 빔을 사용하면 어셈블리의 양쪽 측면이 동일한 크기임을 알 수 있습니다.
부품의 모양과 색상을 통해 VEX GO 시스템으로 다양한 것을 쉽게 만들 수 있습니다.
