스위치를 사용하면 프로그래밍 없이 VEX GO 시스템에 생명을 불어넣을 수 있습니다.

모터와 함께 스위치 사용

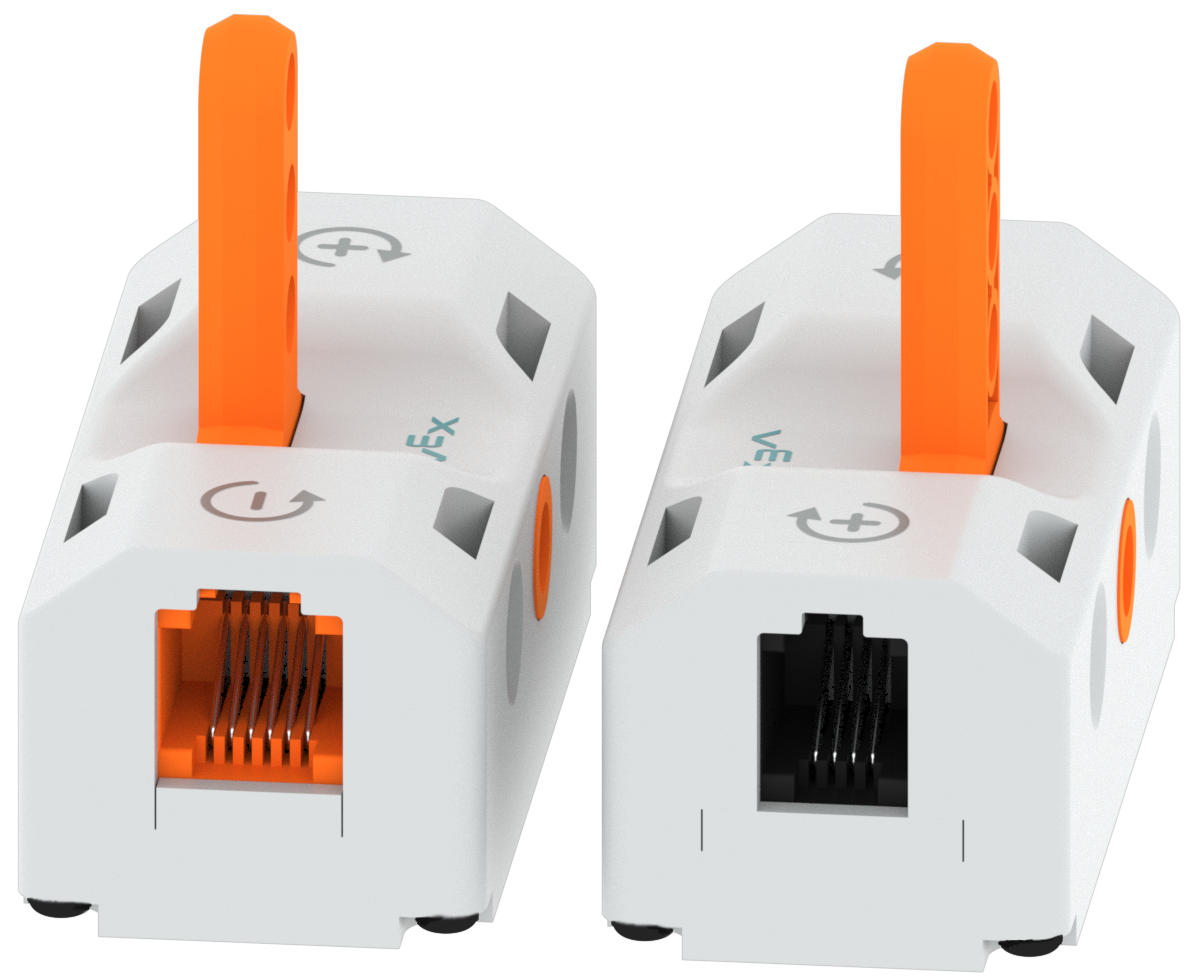

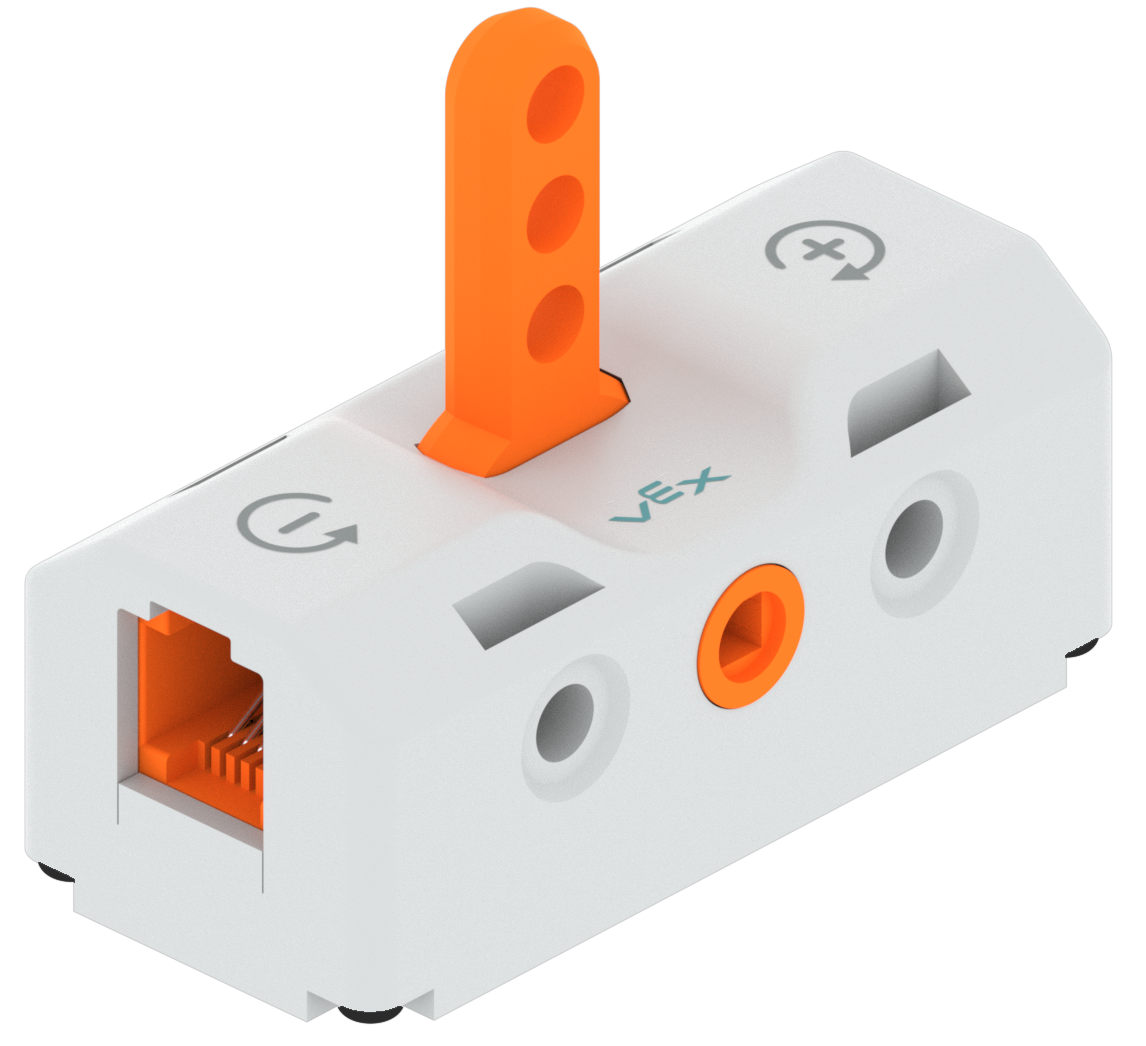

양쪽에서 표시된 스위치 조각은 각 면에 포트가 있다는 것을 보여줍니다. 스마트 포트는 색상이 없고 작은 반면, 배터리 포트는 주황색이고 더 큽니다.

스위치와 함께 모터를 사용하면 프로그래밍할 필요 없이 모터를 제어할 수 있습니다.

스위치에는 두 개의 포트가 있습니다. 모터 또는 LED 범퍼를 연결하는 스마트 포트와 배터리를 연결하는 주황색 배터리 포트입니다.

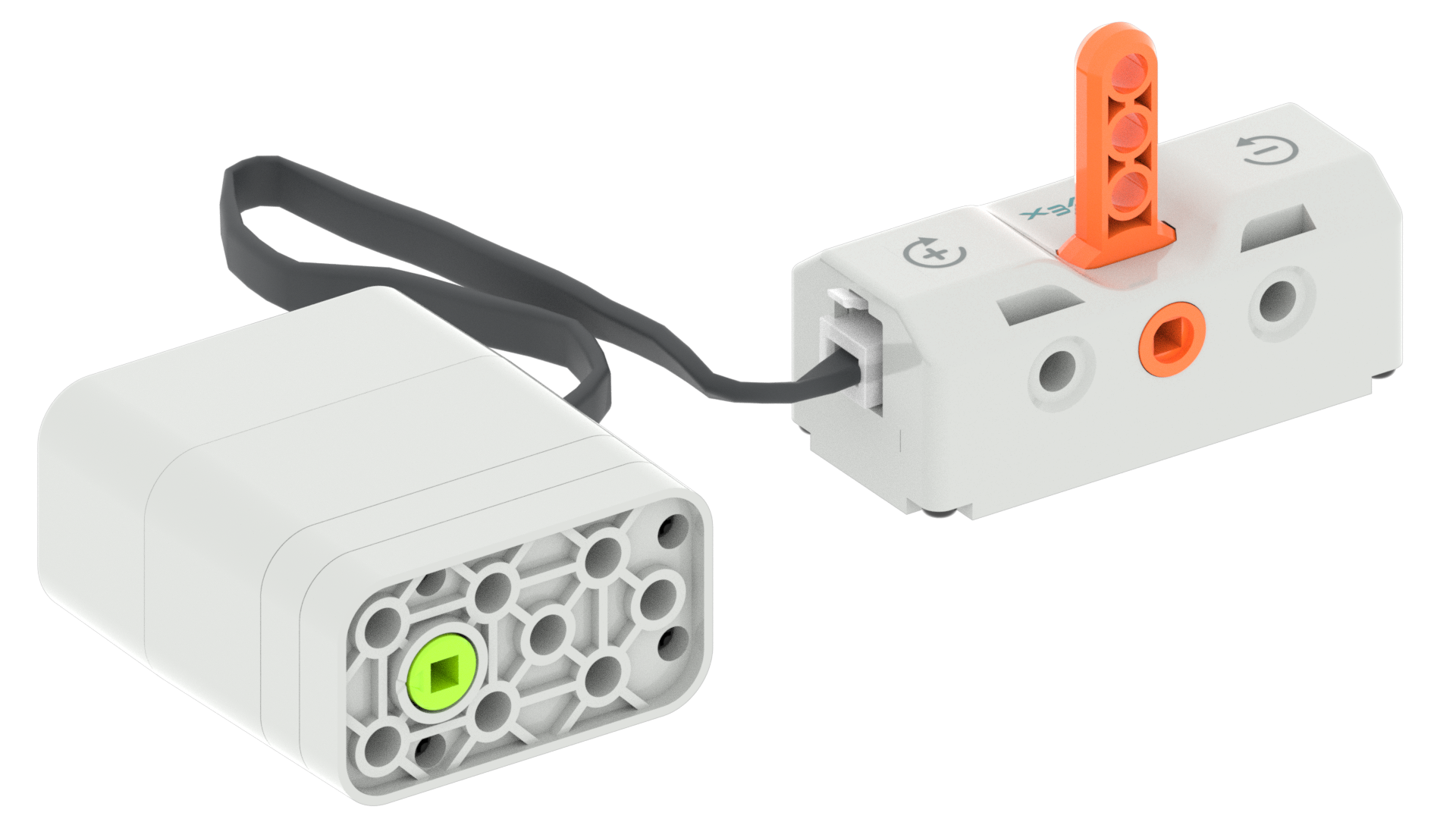

스위치의 스마트 포트에 케이블이 연결된 모터입니다.

모터 케이블을 스위치의 스마트 포트에 삽입하여 모터를 스위치에 연결합니다.

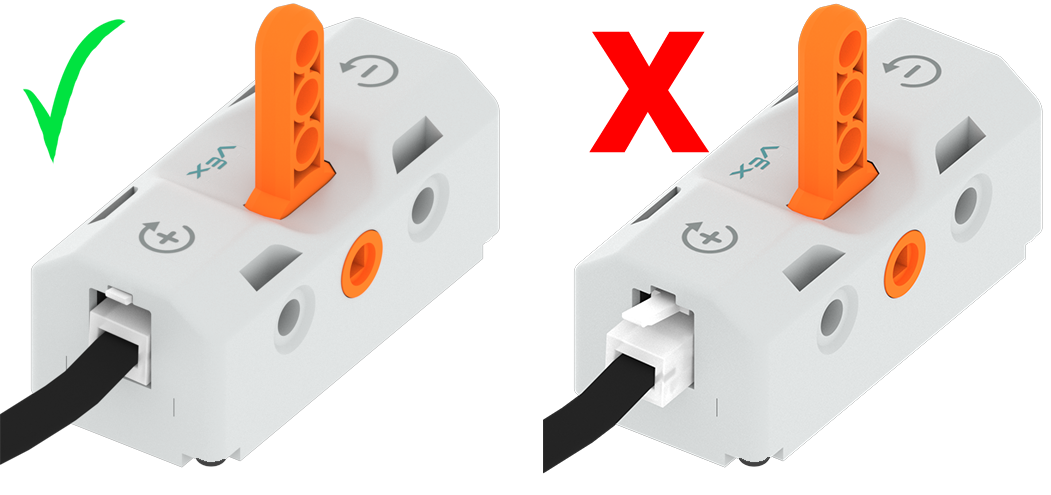

스마트 포트에 모터 케이블이 연결된 두 개의 스위치 조각의 다이어그램입니다. 왼쪽은 모터 케이블이 완전히 꽂혀 있고 녹색 확인 표시가 있는 반면, 오른쪽은 모터 케이블이 부분적으로만 꽂혀 있고 빨간색 X 표시가 있습니다.

모터 케이블이 스위치의 스마트 포트에 완전히 삽입되었는지 확인하세요. '찰칵' 소리가 나면 케이블이 스마트 포트에 완전히 장착된 것입니다.

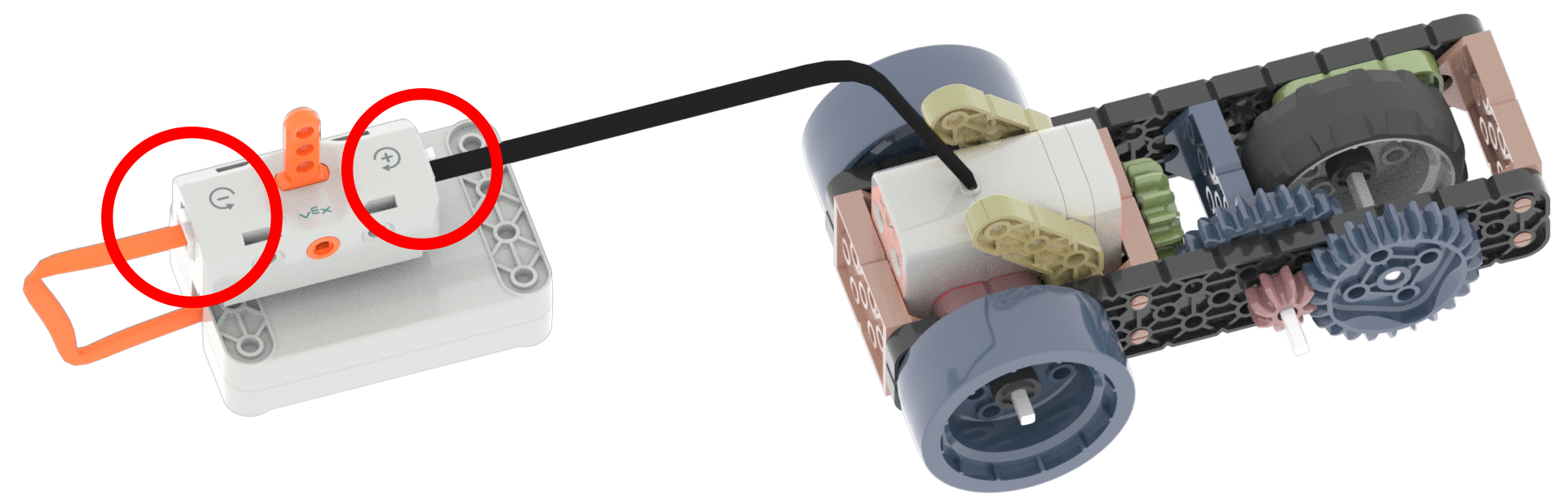

모터 케이블과 배터리 케이블이 각각의 포트에 꽂혀 있는 스위치 조각의 다이어그램입니다. 사용된 포트는 빨간색 원으로 강조 표시되어 있습니다.

스위치로 모터를 제어하려면 모터 과 배터리 이 스위치에 연결되어 있는지 확인하세요.

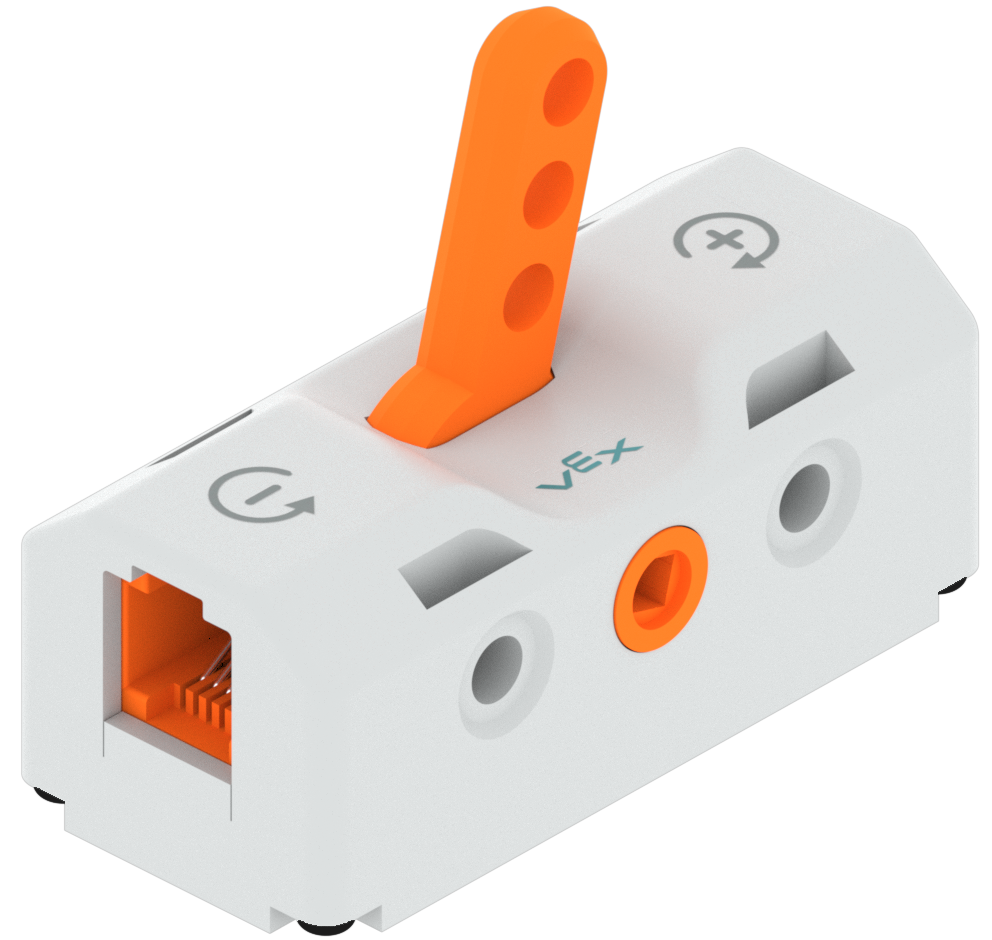

'+' : 모터를 정방향으로 회전시킵니다.

중립: 모터를 끕니다.

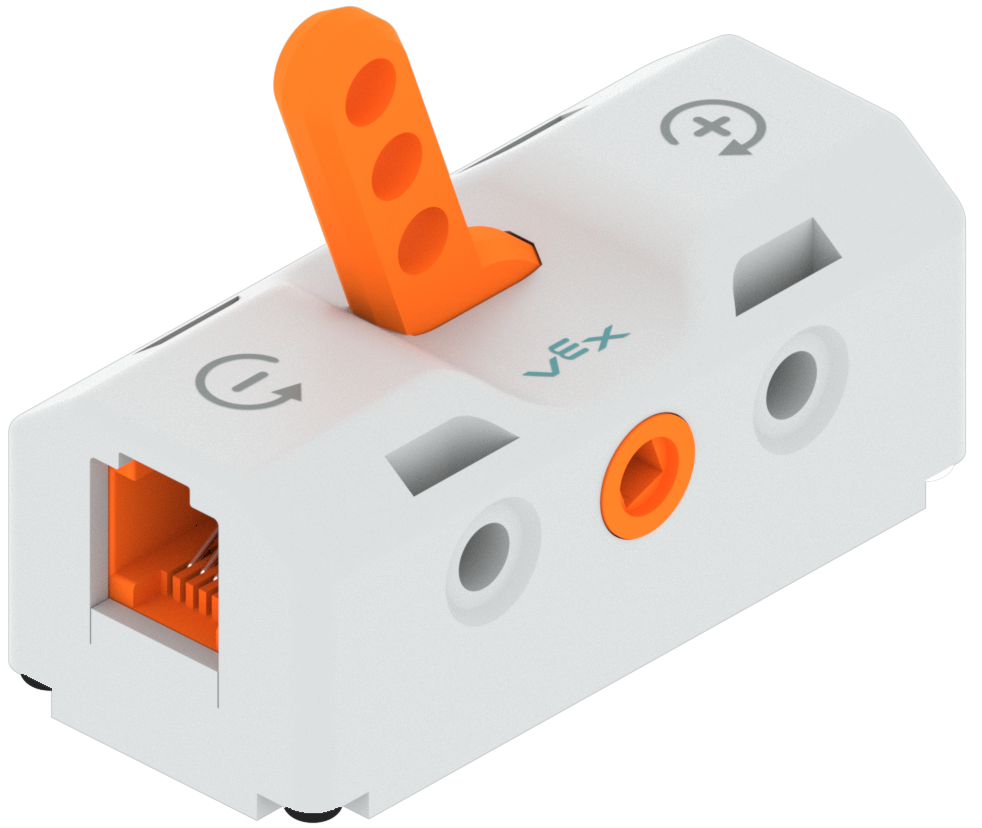

'-' : 모터를 역방향으로 회전시킵니다.

이 애니메이션에서 스위치의 세 가지 설정을 모두 확인하세요.

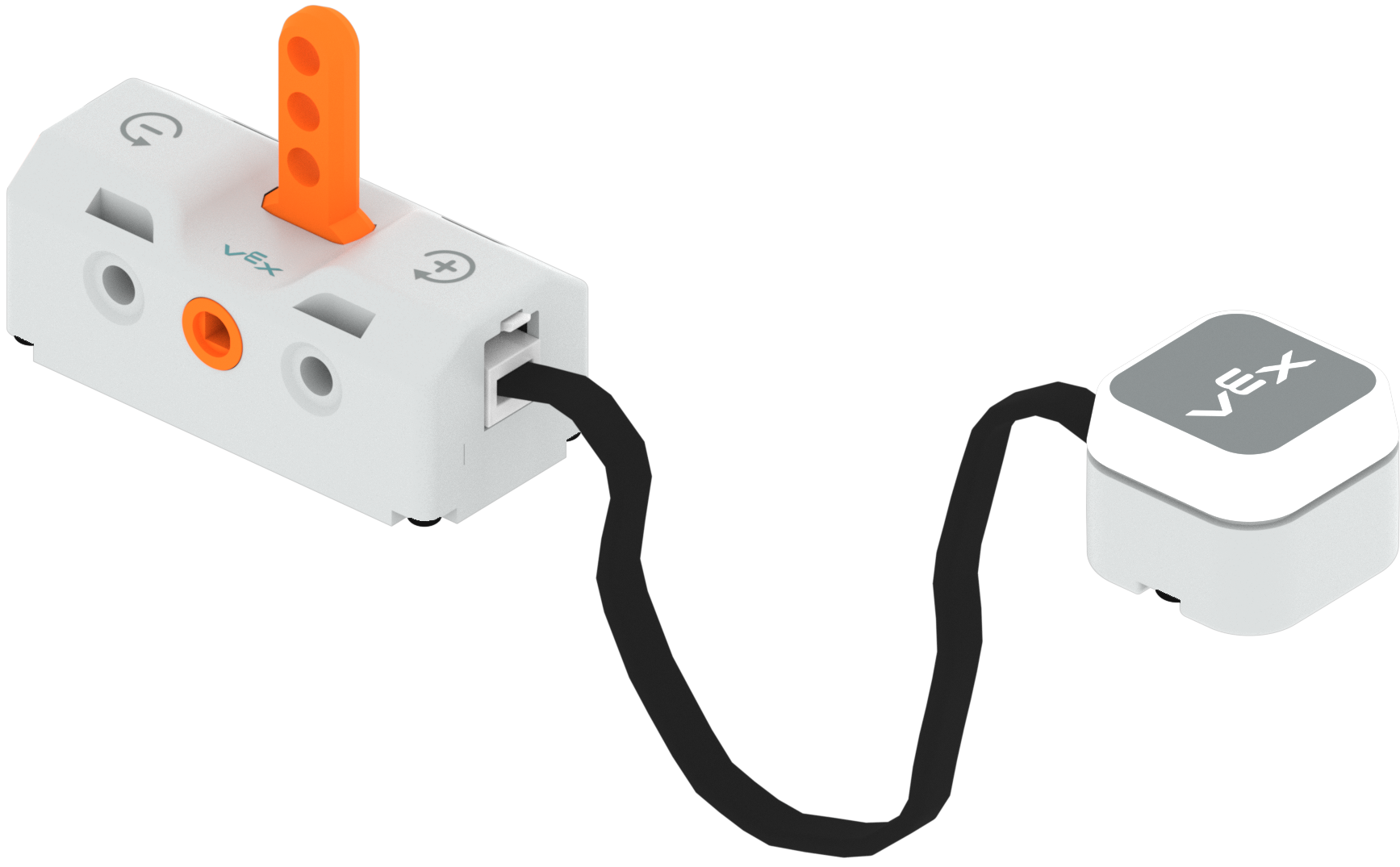

스위치의 스마트 포트에 케이블을 꽂은 LED 범퍼입니다.

LED 범퍼 케이블을 스위치의 스마트 포트에 삽입하여 LED 범퍼를 스위치에 연결합니다.

LED 범퍼 케이블이 스마트 포트에 연결된 두 개의 스위치 조각을 나타낸 다이어그램입니다. 왼쪽은 LED 범퍼 케이블이 완전히 꽂혀 있고 녹색 확인 표시가 있는 반면, 오른쪽은 LED 범퍼 케이블이 부분적으로만 꽂혀 있고 빨간색 X 표시가 있습니다.

LED 범퍼 케이블이 스위치의 스마트 포트에 완전히 삽입되었는지 확인하세요. '찰칵' 소리가 나면 케이블이 스마트 포트에 완전히 장착된 것입니다.

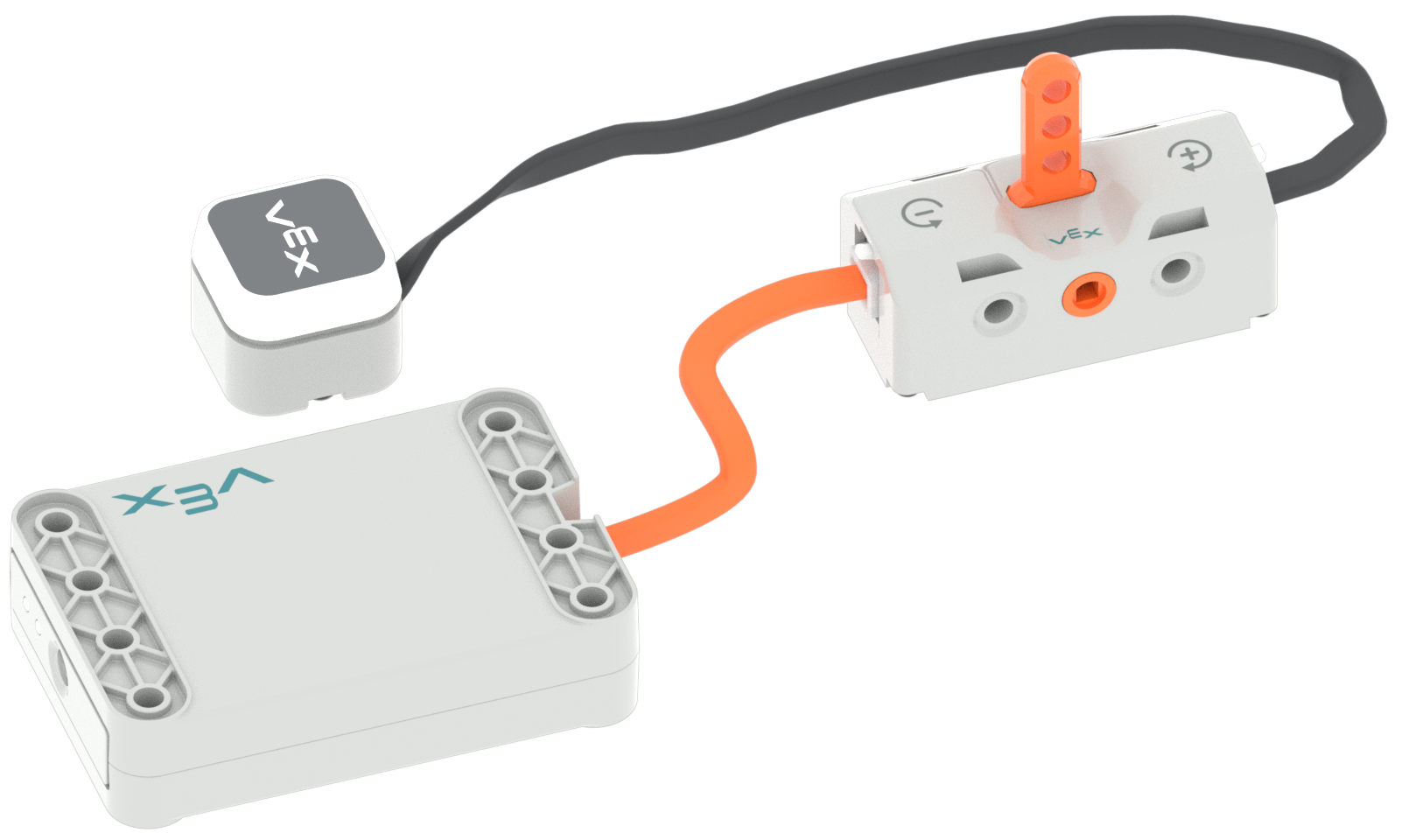

LED 범퍼 케이블과 배터리 케이블이 각각의 포트에 꽂힌 스위치 조각의 다이어그램입니다.

스위치로 LED 범퍼를 제어하려면 LED 범퍼 과 배터리 이 스위치에 연결되어 있는지 확인하세요.

'+' : LED 범퍼 색상을 녹색으로 설정합니다.

중립: LED 범퍼를 끕니다.

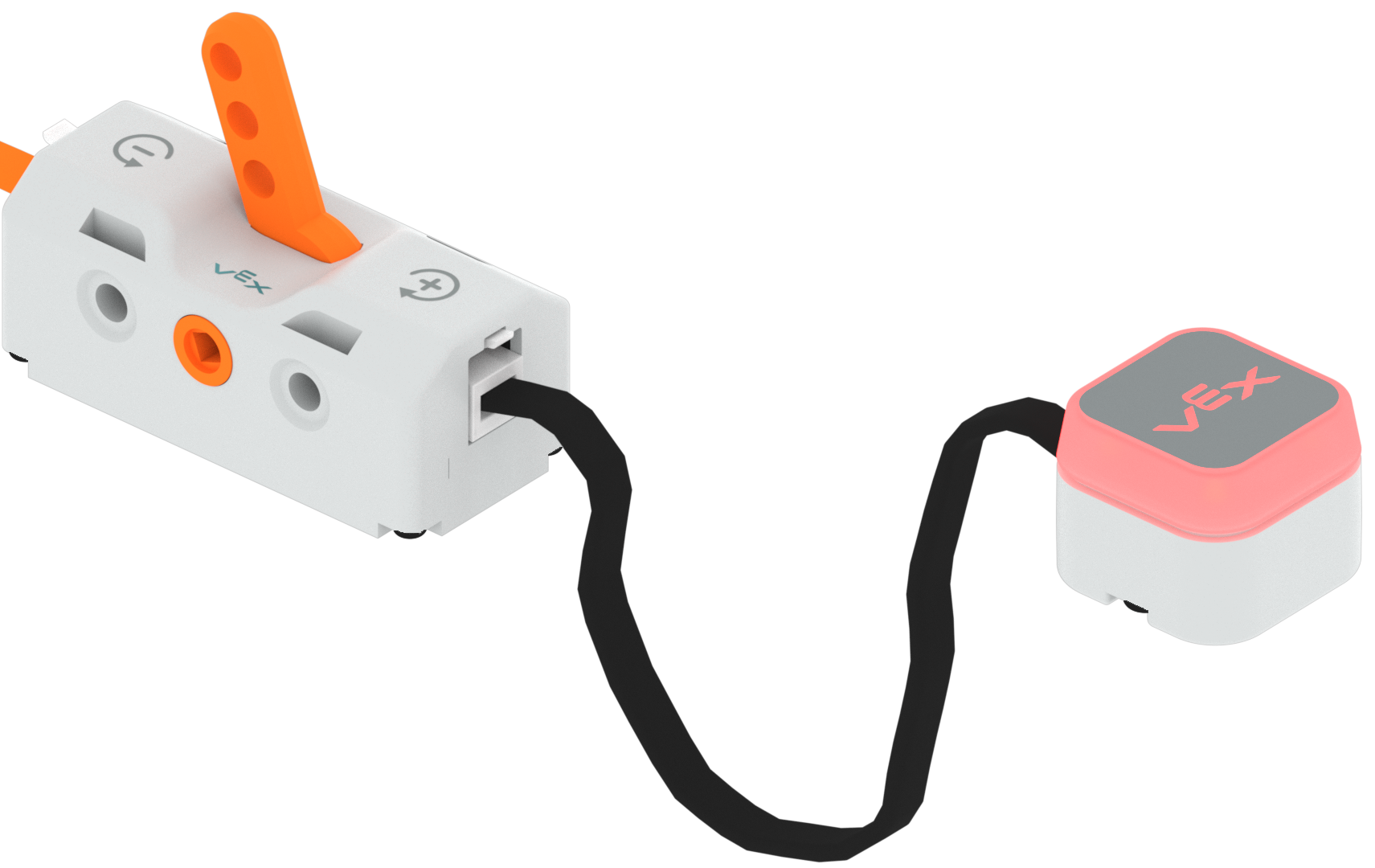

'-' : LED 범퍼 색상을 빨간색으로 설정합니다.
