VEX CTE 워크셀은 제조업계 내 워크셀의 실제 적용을 에뮬레이션하도록 설계되었습니다. 서펜타인 컨베이어는 재료를 조립하고 운반하는 데 가장 흔히 사용되는 컨베이어 시스템 중 하나입니다. 도전과제를 완료하면 조립 설명서에 표시된 것 외에도 원하는 대로 뱀 모양의 사슬을 조립할 수 있습니다.
아래에 제공된 예는 표준 Serpentine Conveyor 레이아웃을 기반으로 합니다. 이와 동일한 프로세스는 모든 구성의 컨베이어에 적용될 수 있습니다.

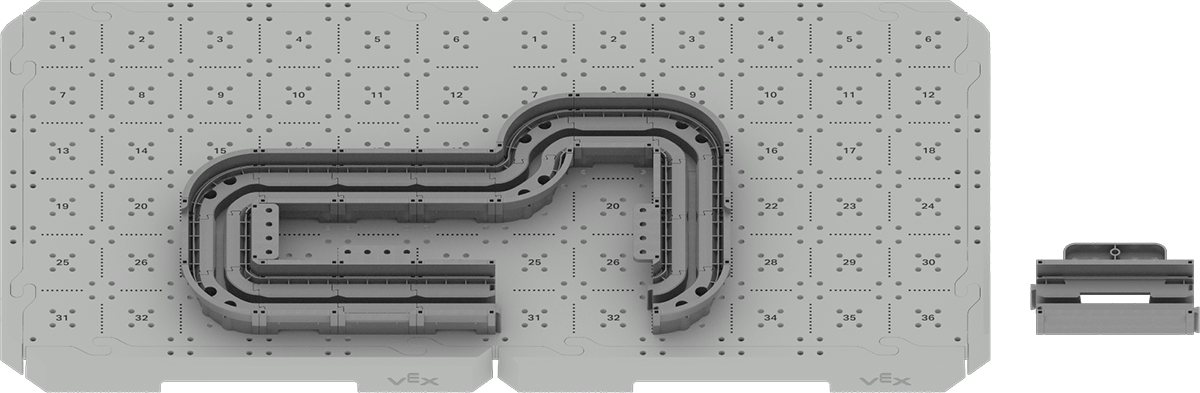

먼저, 만들고자 하는 트랙에 맞는 맞춤형 Serpentine Conveyor 트랙 조각을 조립하고 CTE 타일에 부착합니다. 턴 트랙 조각은 스타 드라이브 나사와 로우 프로파일 너트를 사용하여 CTE 타일에 고정해야 합니다.
Serpentine Conveyor - Drive Track을 위해 맞춤형 Serpentine Conveyor 트랙에 틈을 남겨두세요. 드라이브 트랙을 Serpentine 컨베이어의 나머지 부분에 부착하지 마세요.
조립된 트랙에 Serpentine 컨베이어 체인을 배치하여 원하는 거리에 대해 체인의 개수가 더 필요한지, 더 적은지 확인합니다. 체인은 다음과 같아야 합니다.
- 트랙 조각의 바닥에 꼭 맞게 들어맞습니다.
- 드라이브 트랙 개구부에 여유가 없습니다.
- 트랙 조각의 바닥에 맞추기 위해 늘릴 필요가 없습니다.

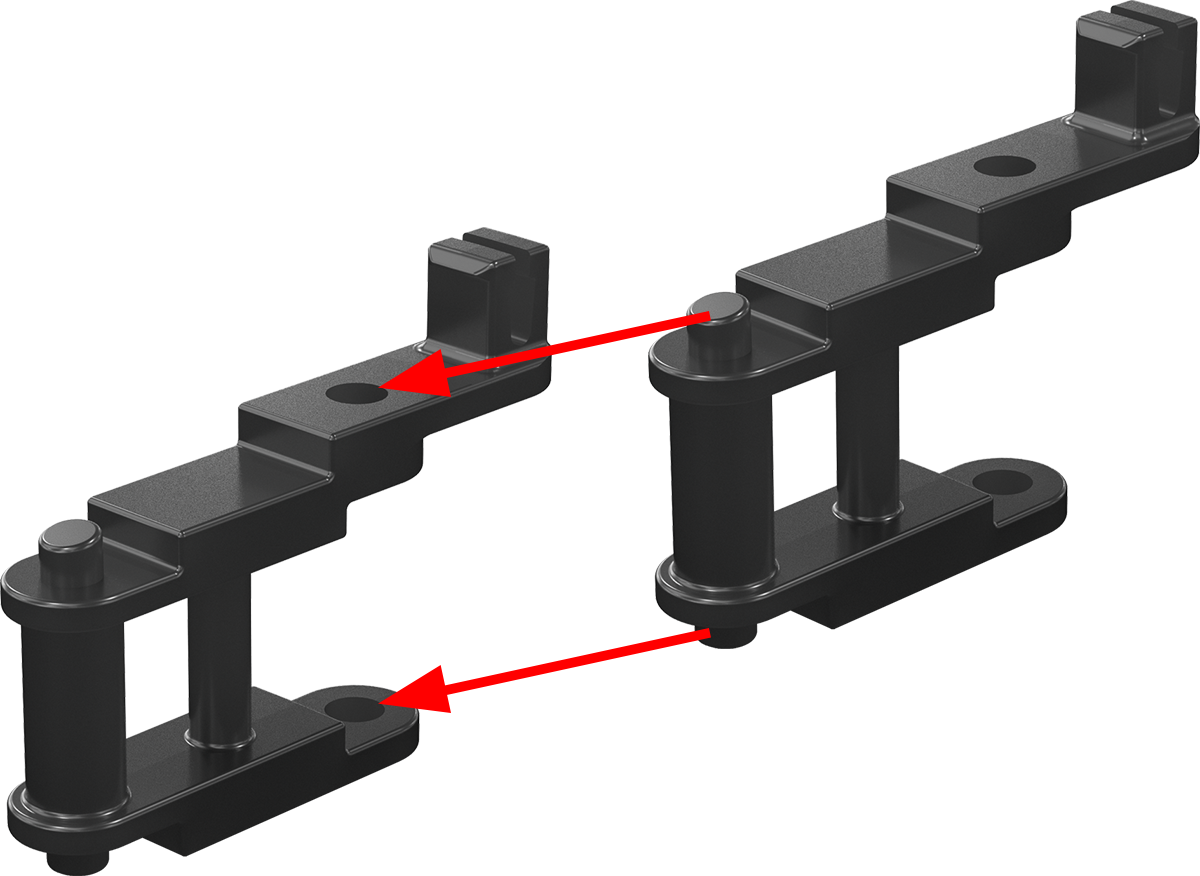

원하는 길이의 Serpentine Conveyor 트랙이 될 때까지 Serpentine Conveyor - Chain 조각을 분리하거나 부착합니다.
Serpentine Conveyor - Chain의 시작과 끝을 연결하여 완전한 체인을 만듭니다.
사용하는 모든 Serpentine 컨베이어-체인에 대해 Serpentine 컨베이어-플랫폼이 필요합니다.
Serpentine 컨베이어 - 플랫폼을 Serpentine 컨베이어 - 체인에 부착합니다.

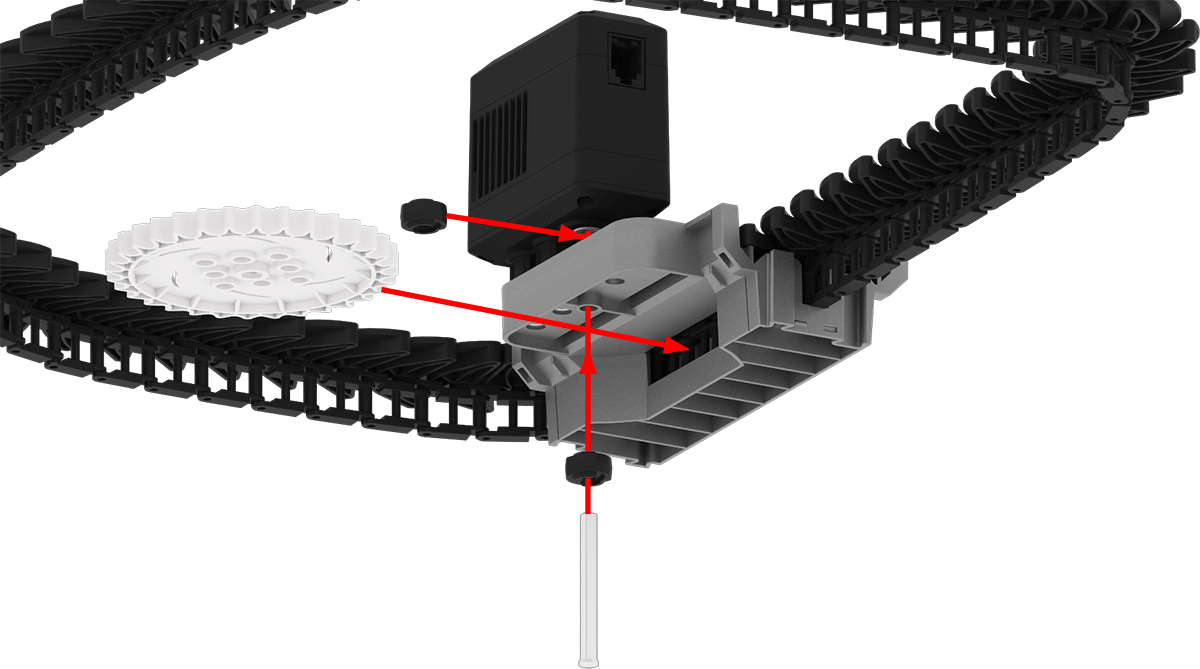

조립한 Serpentine Conveyor - Chain의 일부를 Smart Motor에 부착된 Serpentine Conveyor - Drive Track 내부에 놓습니다.
스마트 모터 아래에 고무 샤프트 칼라 하나를 놓습니다.
32개 이빨 스프라켓을 Serpentine 컨베이어 구동 트랙의 개구부에 놓습니다.
3x 캡 샤프트를 스프로킷에 끼우고, 다른 고무 샤프트 칼라를 위에 올려 부품을 제자리에 고정합니다.
조립된 Serpentine 컨베이어 - 체인 및 플랫폼을 Serpentine 컨베이어 - 구동 트랙과 함께 조립된 Serpentine 컨베이어 트랙의 나머지 부분에 부착합니다.
이제 맞춤형 Serpentine 컨베이어가 완성되었습니다!
