CTE 워크셀 컨베이어는 제조업계 내 실제 컨베이어의 기능과 특성을 모방하도록 설계되었습니다. 이러한 컨베이어는 디스크를 VEX CTE 워크셀의 다른 섹션으로 운반하는 데 사용할 수 있습니다.
CTE 워크셀 키트에는 두 가지 유형의 컨베이어가 포함되어 있습니다. 선형 컨베이어 과 사문석 컨베이어. 각 컨베이어와 해당 구성품에 대해 자세히 알아보세요.
선형 및 사형 컨베이어를 만드는 방법에 대한 지침 CTE 빌드 지침참조하세요.
선형 컨베이어
선형 컨베이어 컨베이어 벨트를 사용하여 재료를 직선 또는 선형으로 운반하도록 설계되었습니다. 제조 작업 내에서 선형 컨베이어는 종종 대형 컨베이어의 보다 복잡한 섹션 사이의 중개자 역할을 합니다.
VEX CTE 작업셀 내에서 선형 컨베이어는 디스크의 진입 및 출구 지점 역할을 하며, 디스크를 더 큰 사문석 컨베이어로 전달하고 디스크에서 디스크를 빼냅니다. 디스크 로더는 선형 컨베이어에 부착되어 디스크를 워크셀에 로드할 수 있습니다.

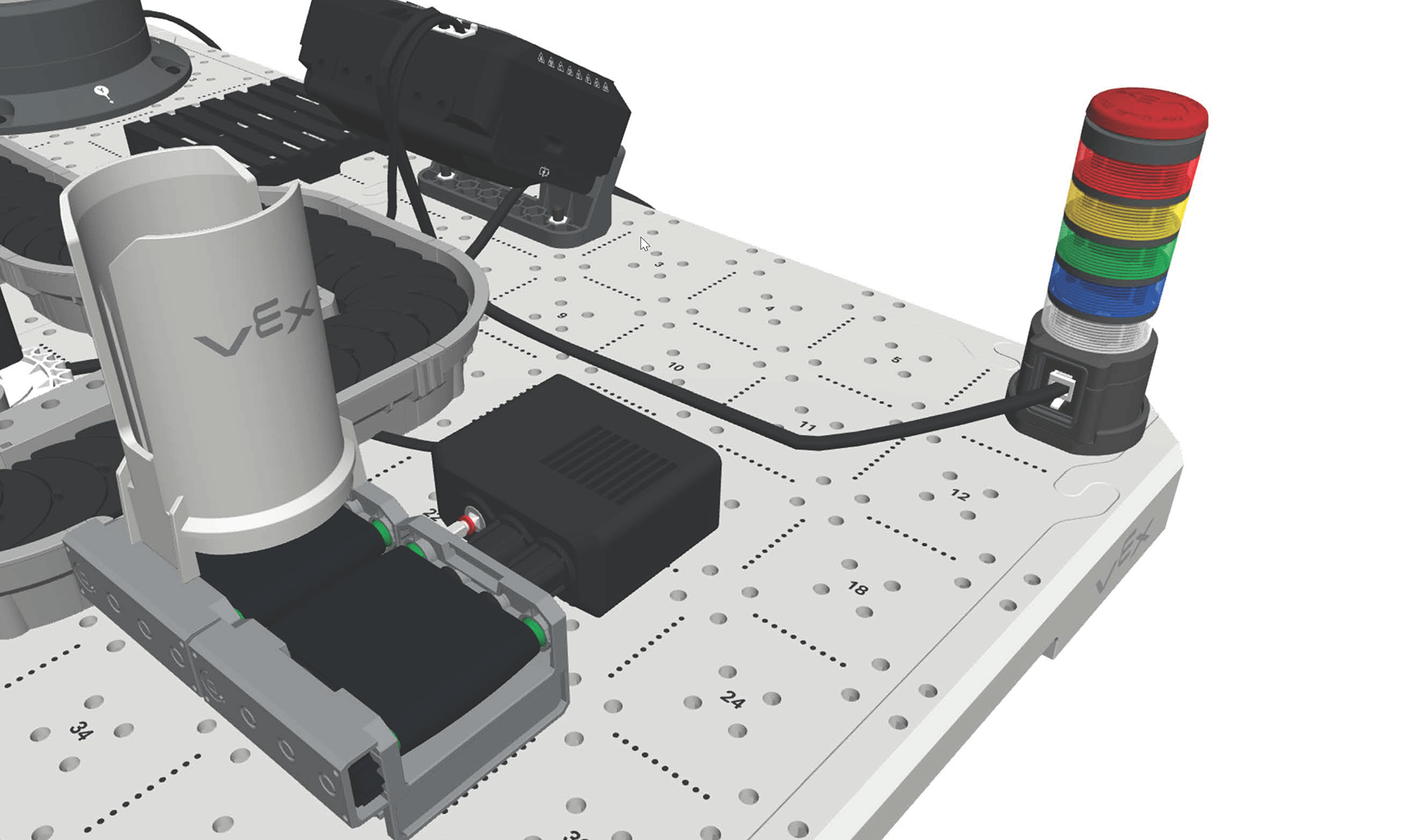

선형 컨베이어 구성 요소
선형 컨베이어에는 다음과 같은 구성 요소가 포함되어 있습니다.
선형 컨베이어
선형 컨베이어는 컨베이어 지지 구조 내부의 컨베이어 벨트로 구성됩니다. 기어는 지지 구조 내부에 위치합니다. 이 기어를 모터에 연결하면 회전하면서 컨베이어 벨트가 움직입니다.
각 선형 컨베이어 시스템에는 5.5W 모터에 연결된 선형 컨베이어 하나가 필요합니다. 모터는 컨베이어의 기어를 회전시켜 벨트를 움직입니다.
디스크 로더
디스크 로더는 컨베이어에 놓일 디스크를 보관합니다. 디스크 로더는 선형 컨베이어 또는 피더 베이스와 디스크 피더와 함께 사용하여 공압 제어를 통해 디스크를 분배할 수 있습니다.
공압을 사용하여 디스크의 운송 및 분류를 자동화하는 방법에 대해 자세히 알아보려면 CTE 작업 셀 공압 이해문서를 검토하세요.
사문석 컨베이어
사펜타인 컨베이어뱀 모양이나 나선형 컨베이어라고도 불리며, 뱀과 비슷한 모양을 하고 있으며, 꼬이고 휘어지는 형태로 배열된 상호 연결된 벨트와 플랫폼으로 구성되어 있습니다. 이러한 컨베이어는 사용 가능한 공간을 최대한 활용하도록 설계되었습니다.
사문석 컨베이어 구성품
Serpentine 컨베이어에는 다음과 같은 구성 요소가 포함되어 있습니다.
체인 및 플랫폼
체인과 플랫폼은 Serpentine 컨베이어의 움직이는 구성 요소를 구성합니다.
사문석 컨베이어 - 체인
체인은 연결된 링크로 구성됩니다. CTE 워크셀 키트의 체인은 80개의 링크로 구성됩니다. 체인의 길이는 귀하의 체형에 맞게 조절 가능합니다. 맞춤형 Serpentine 컨베이어 제작에 대한 정보는 이 기사를 참조하세요.
체인은 스프로킷을 포함하여 컨베이어 표면(플랫폼)을 트랙에 연결하여 컨베이어의 움직임을 제어합니다.
사문석 컨베이어 - 플랫폼
사문석 컨베이어 - 플랫폼은 물체와 상호 작용하는 컨베이어의 표면입니다. 이 조각들은 체인의 표면에 딱 맞게 부착됩니다.
트랙 조각
트랙 피스는 장치를 컨베이어에 연결하고 컨베이어를 CTE 타일에 연결하는 데 사용되는 Serpentine 컨베이어 베이스의 일부입니다.
사문석 컨베이어 - 직선 트랙
사문석 컨베이어 - 직선 트랙은 직선 경로를 유지하는 컨베이어의 한 부분입니다.
사문석 컨베이어 - 턴 트랙
Serpentine 컨베이어 - 턴 트랙은 컨베이어의 90도 회전을 생성합니다.
사문석 컨베이어 - 구동 트랙
Serpentine Conveyor - Drive Track은 5.5W 모터와 스프로킷을 장착할 수 있는 위치의 부품입니다. 이것들은 체인의 회전에 연결되어 동력을 공급하고, 체인은 플랫폼을 움직입니다.
사문석 컨베이어 - 다이버터 트랙
Serpentine 컨베이어 - 다이버터 트랙에는 공압 다이버터 타워를 장착할 수 있는 위치가 포함되어 있어 대형 컨베이어 내에서 품목을 다른 경로나 목적지로 재지정하거나 분류할 수 있습니다. 이 트랙의 반대편에는 디스크가 컨베이어에서 다른 시스템으로 이동할 수 있는 개구부가 있습니다.
