Бұл мақала сізге Field Monitor тұғырын V5 Portable Competition Field-ге орнату жолын көрсетеді.

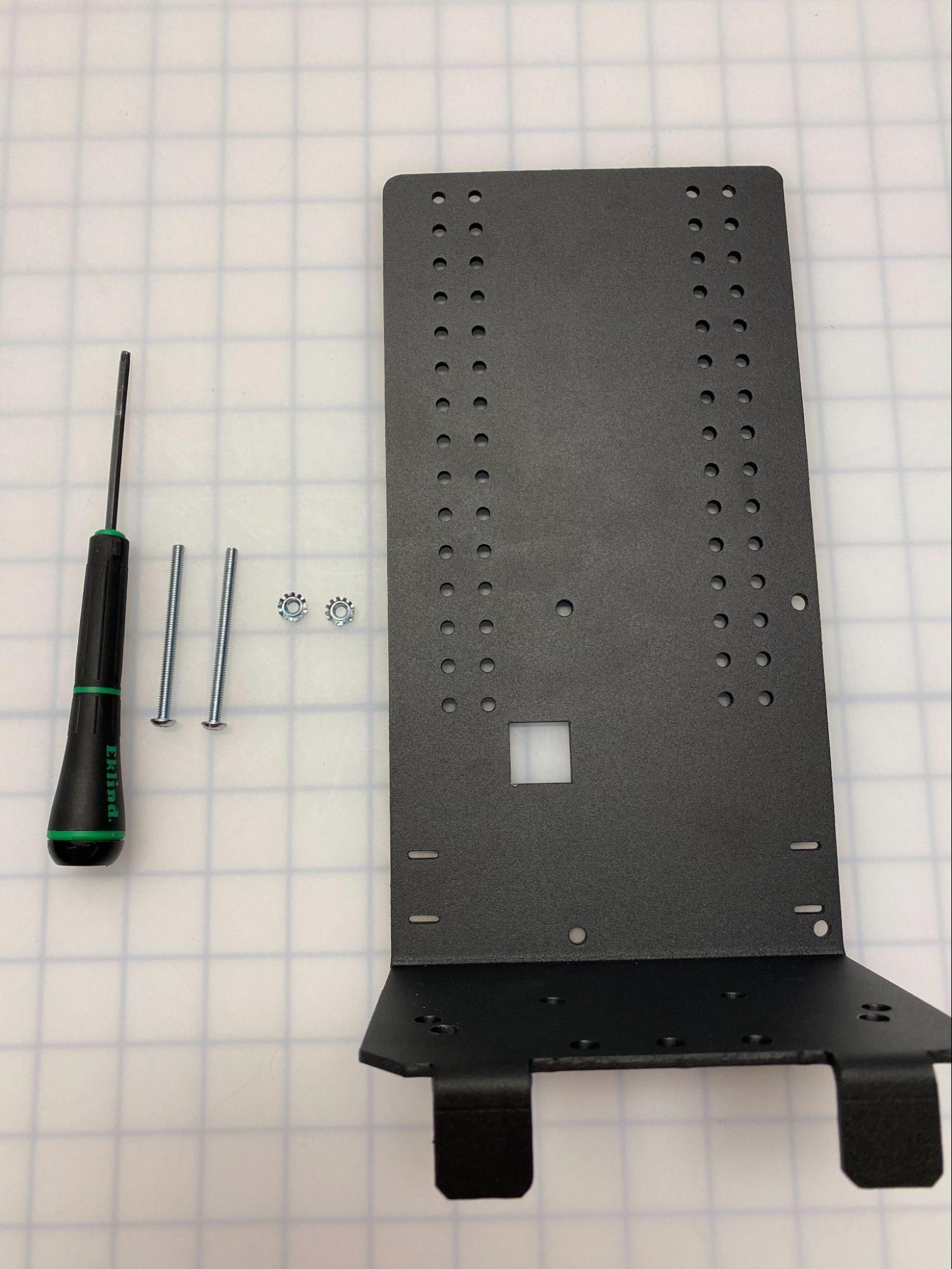

1. Тұғырды орнатуға арналған жабдықты жинаңыз.
Дала мониторының тұғырын портативті далалық жабдыққа орнату қажет:
- Жұлдыздық жетек бұрандасы 8-32 x 2,25 дюйм - 2 саны
- Nylock гайкалар - 2 дана
- T15 бұрағыш

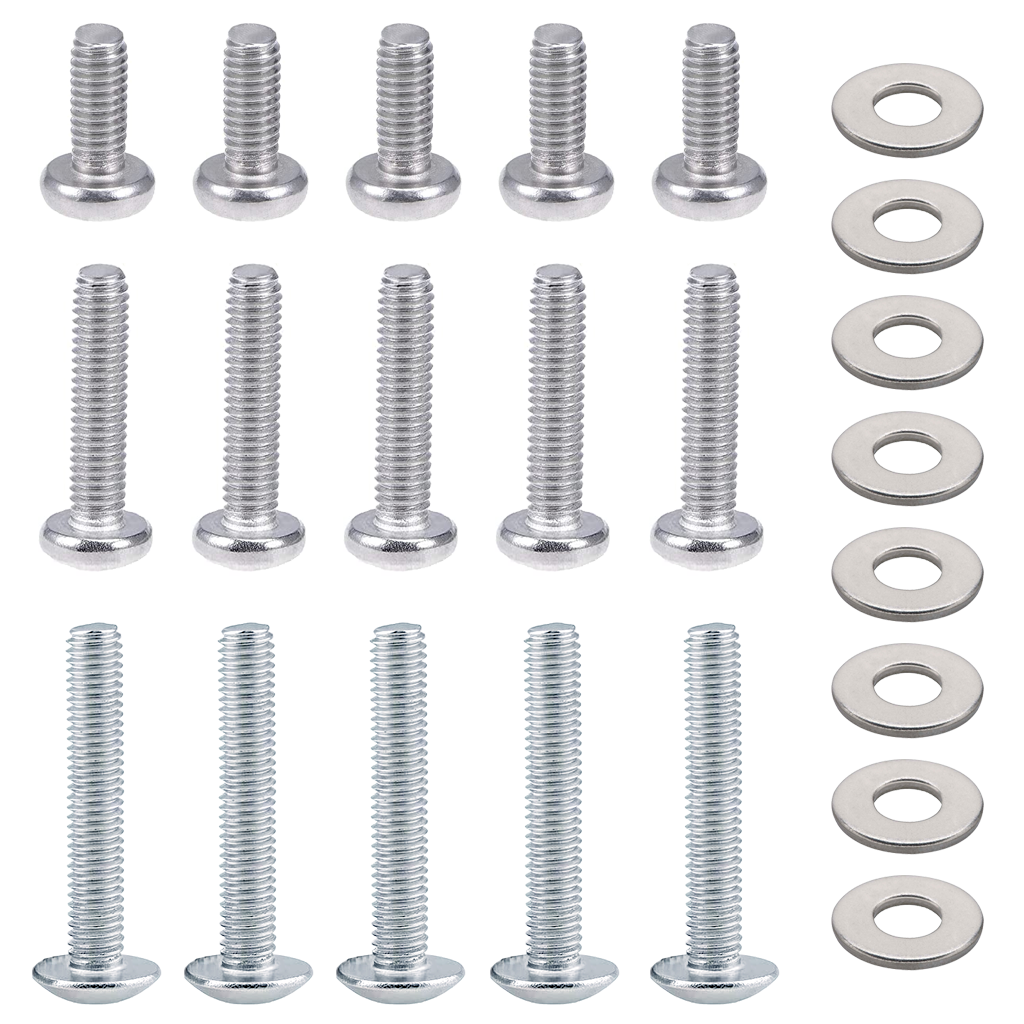

2. Мониторды орнату үшін жабдықты жинаңыз.
Мониторды далалық монитор стендіне орнату үшін жабдық қажет:
- Стандартталған VESA мониторын орнатуға арналған жабдық
- Бұрандалы, M4 x ,7 x 10 мм - 5 дана
- Бұрандалы, M4 x ,7 x 18 мм - 5 дана
- Бұрандалы, M4 x .7 x 25 мм - 5 саны
- Кескіш - 8 дана
- Филлипс бас бұрағыш

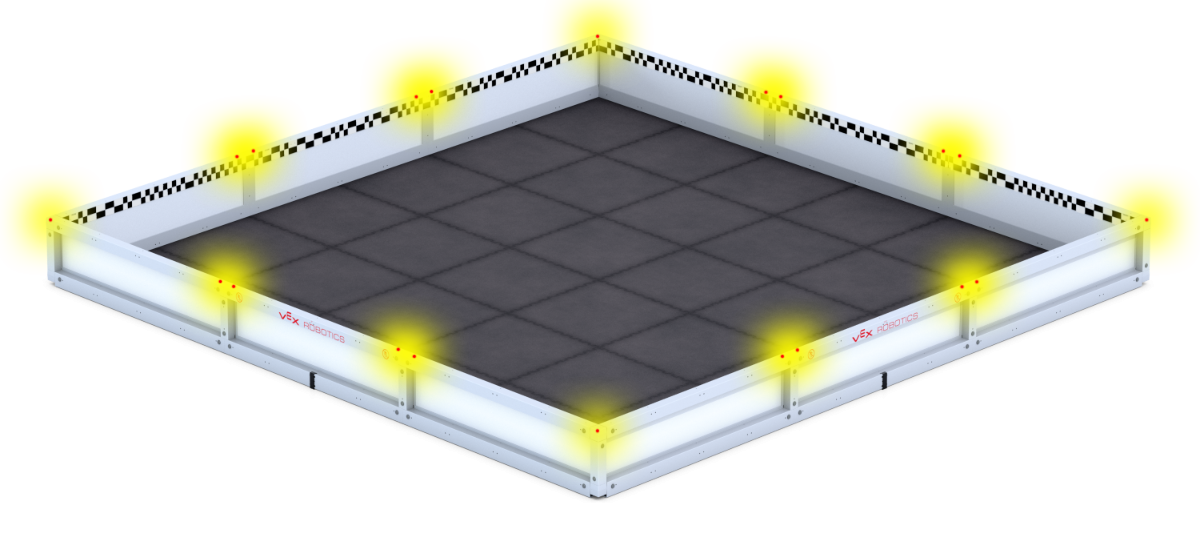

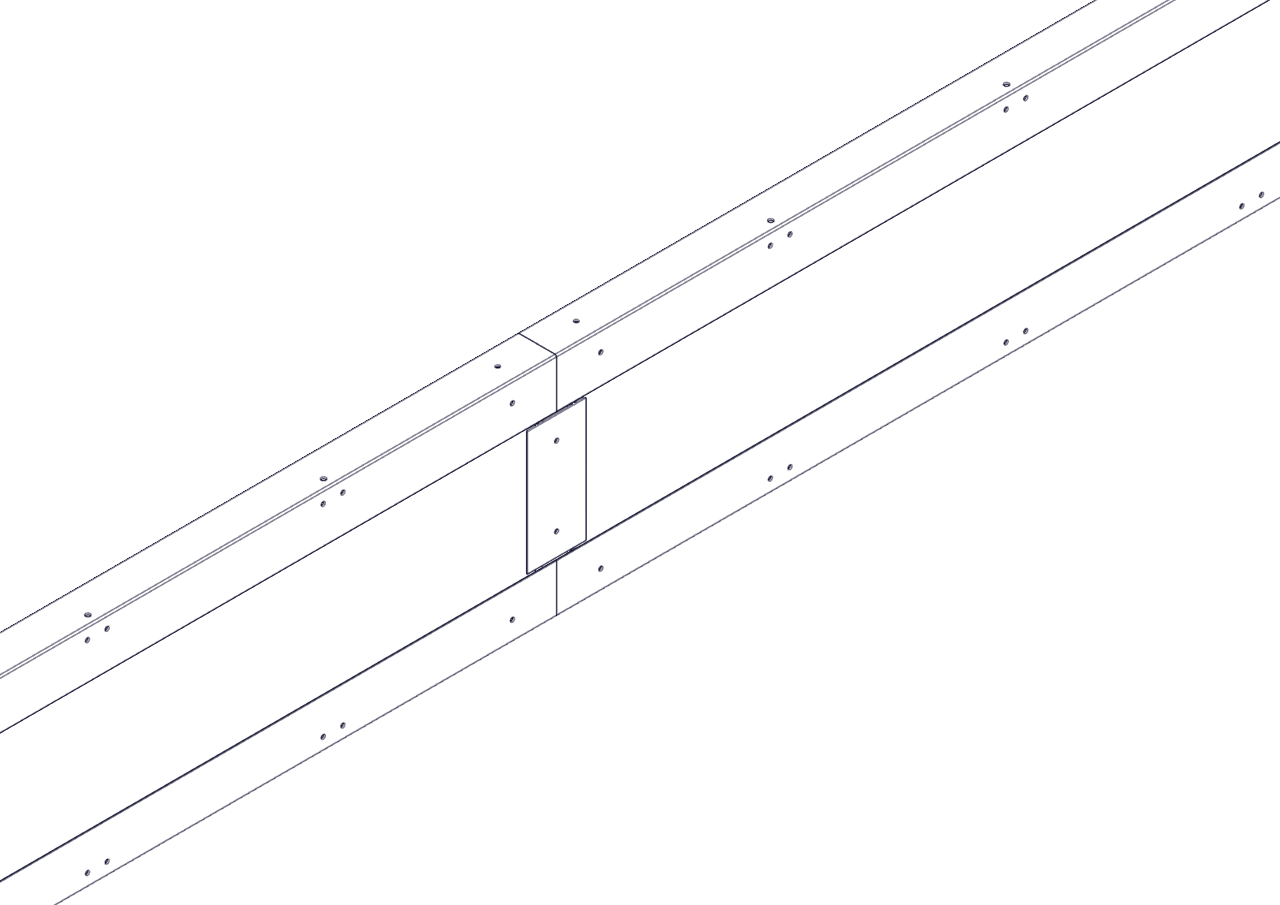

3. Дала мониторының тұғырын бекітетін орынды анықтаңыз
- Дала мониторының тұғырын кез келген бұрышқа немесе кез келген шетке T-коннекторы арқылы бекітуге болады.

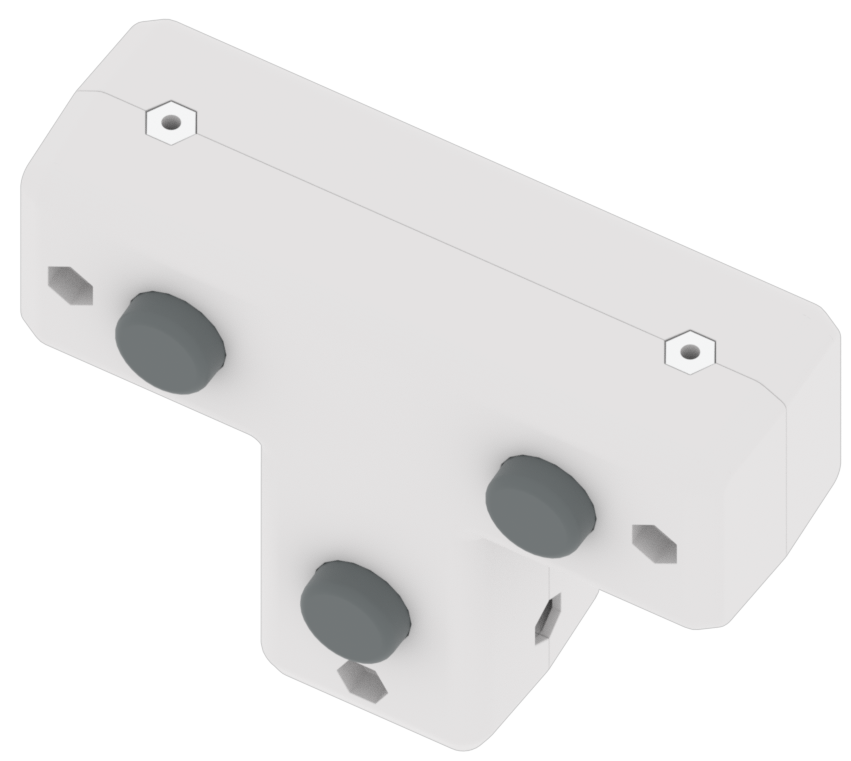

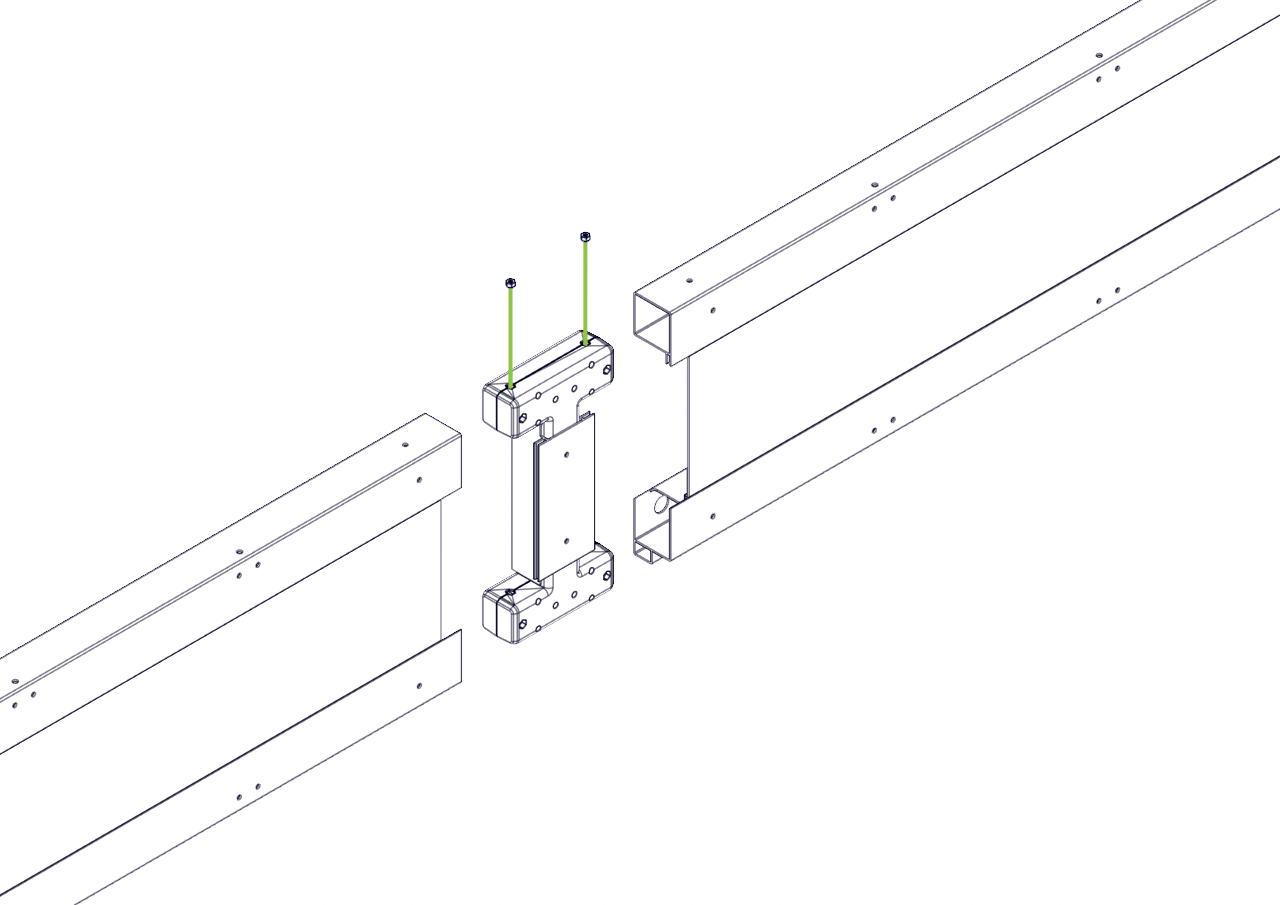

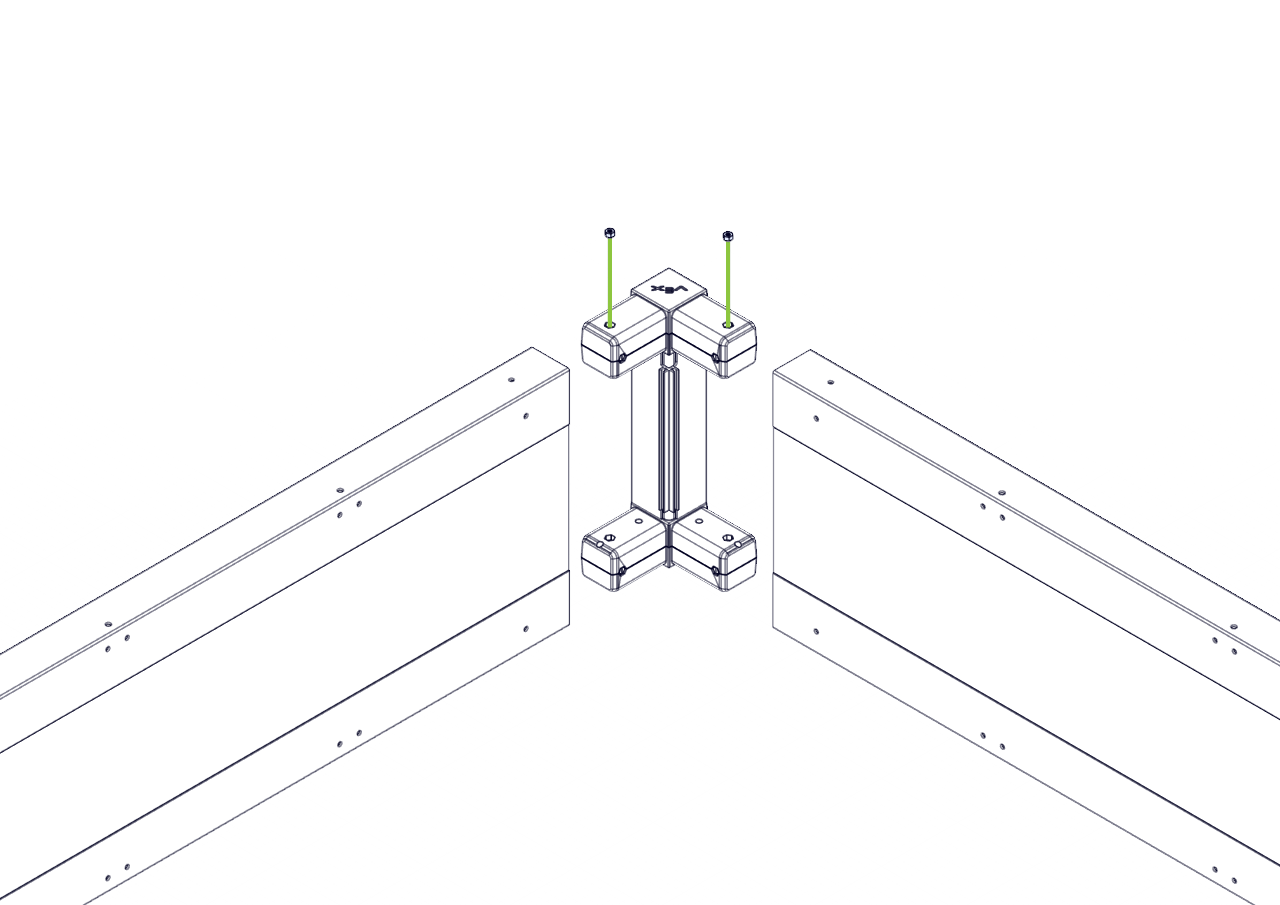

4. Орын анықталғаннан кейін, гайка гайкаларын бұрыштық қосқыштағы немесе T-коннекторлардағы гайка қалталарына салыңыз.
- Бұл әрекетті орындау үшін, гайка қалталарын ашу үшін қосқыштардан экструзияларды босатыңыз.

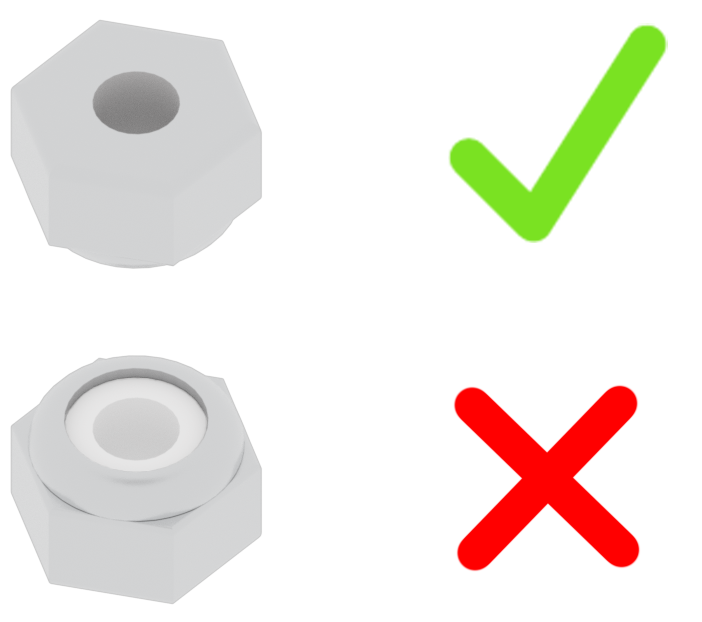

Ескертпе: гайка гайкаларының дұрыс бағытта салынғанына көз жеткізіңіз.

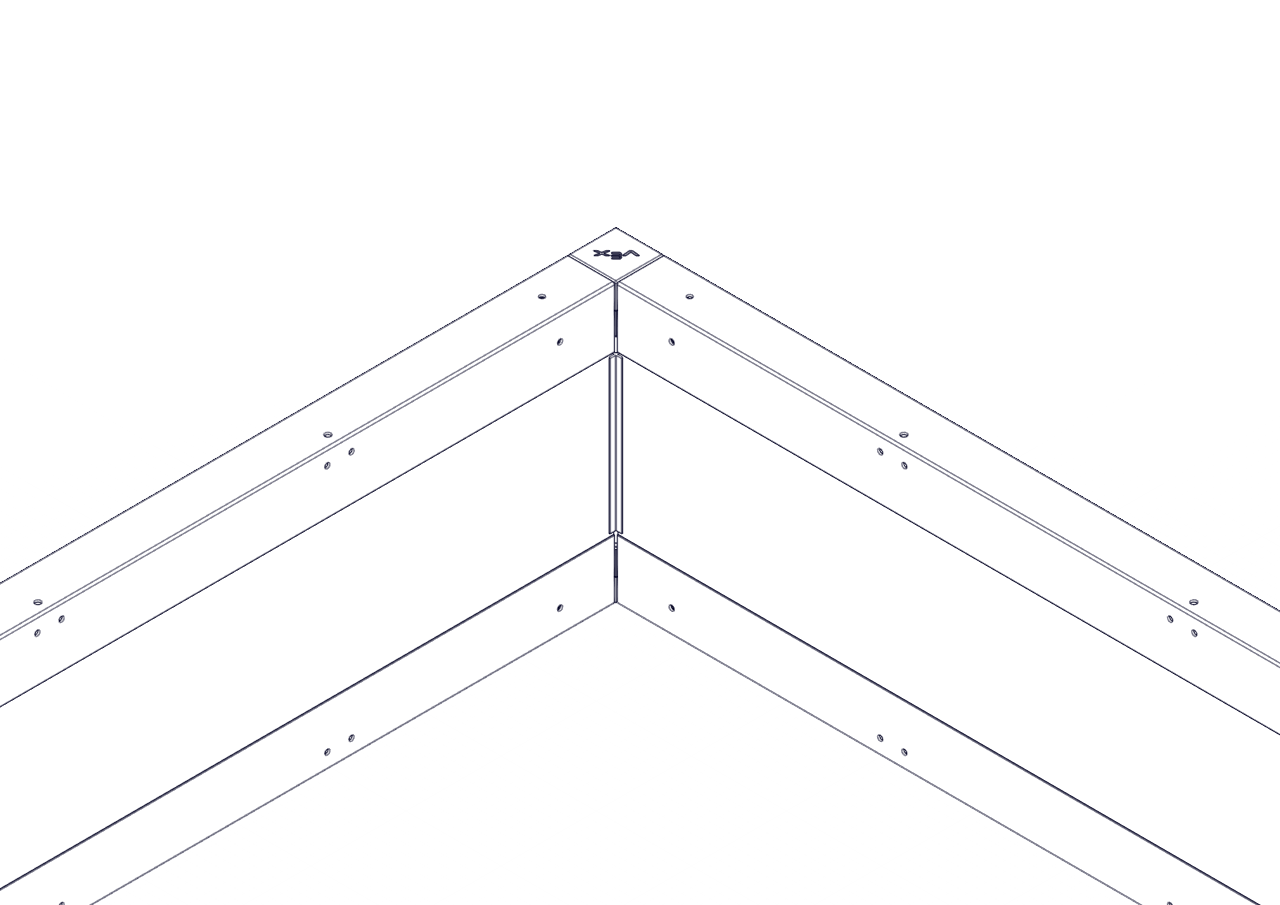

5. Экструзияларды қосқышқа қайта қосыңыз.
- Жаңғақтардың жаңғақ қалталарында тұруын қамтамасыз етіңіз.

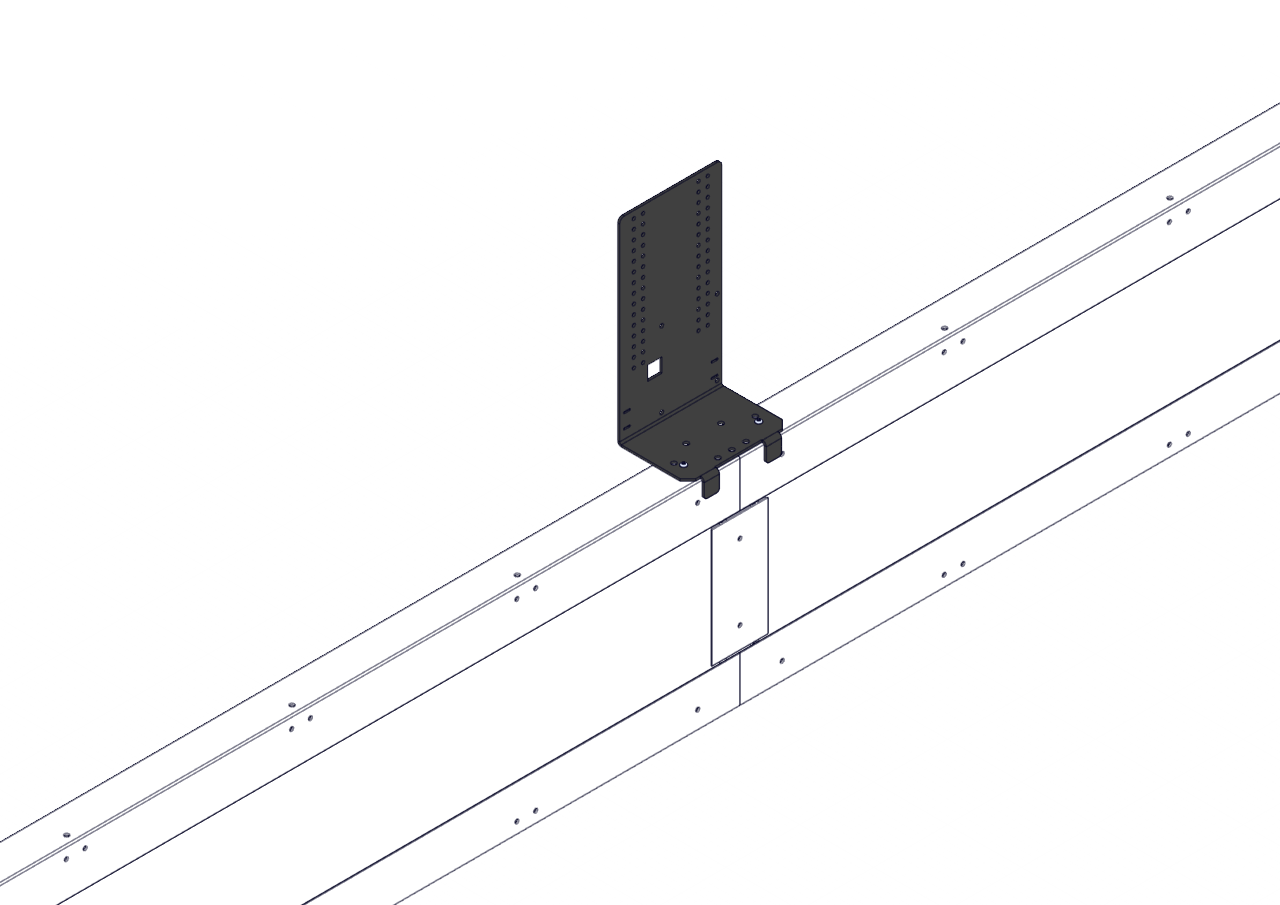

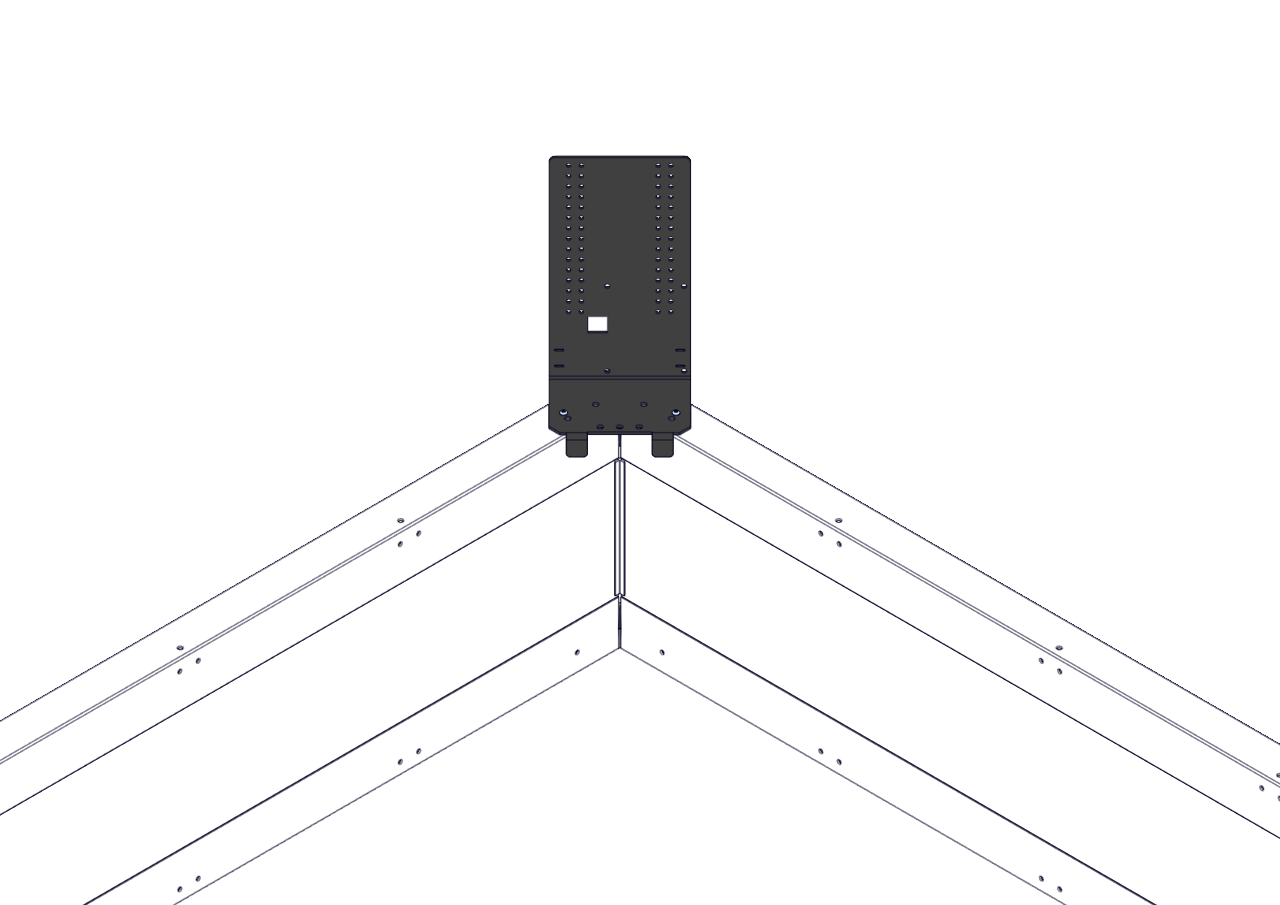

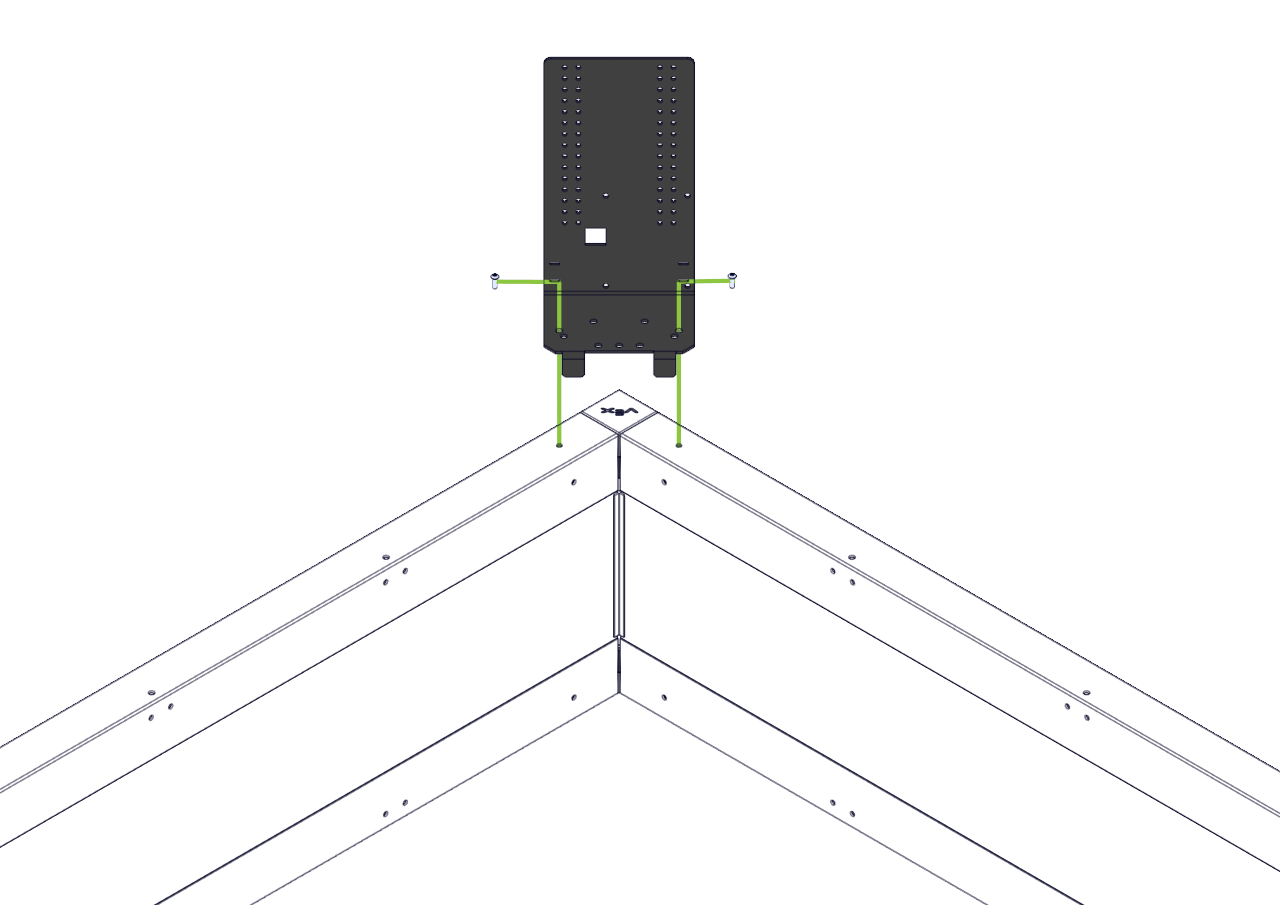

6. Дала мониторының тұғырын экструзияларға қойыңыз.
- Тұғырды екі жұлдызша жетекті бұрандамен бекітіңіз.
- Бұрандалар толығымен тартылғанын және дала мониторының тұғырының қауіпсіз екеніне көз жеткізіңіз.

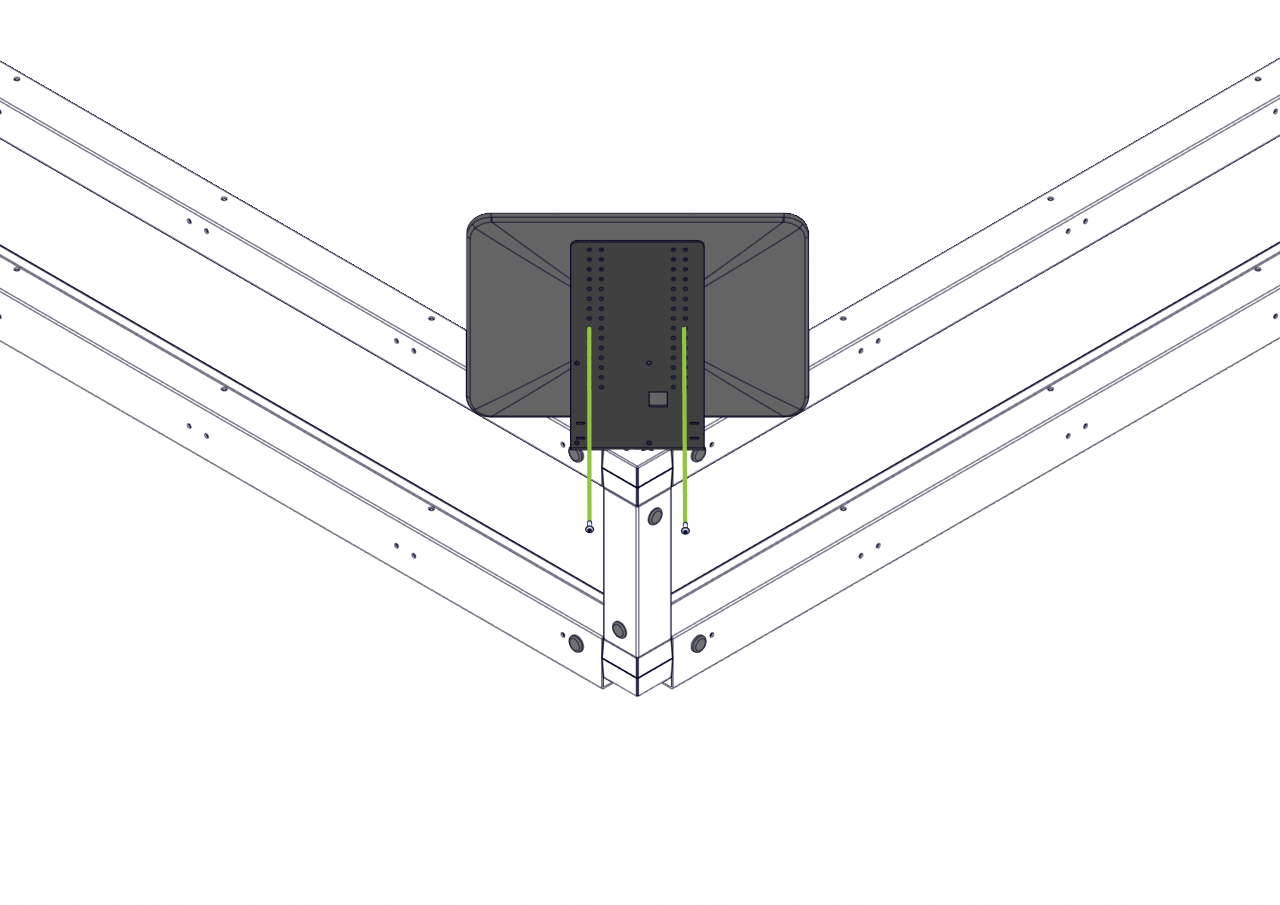

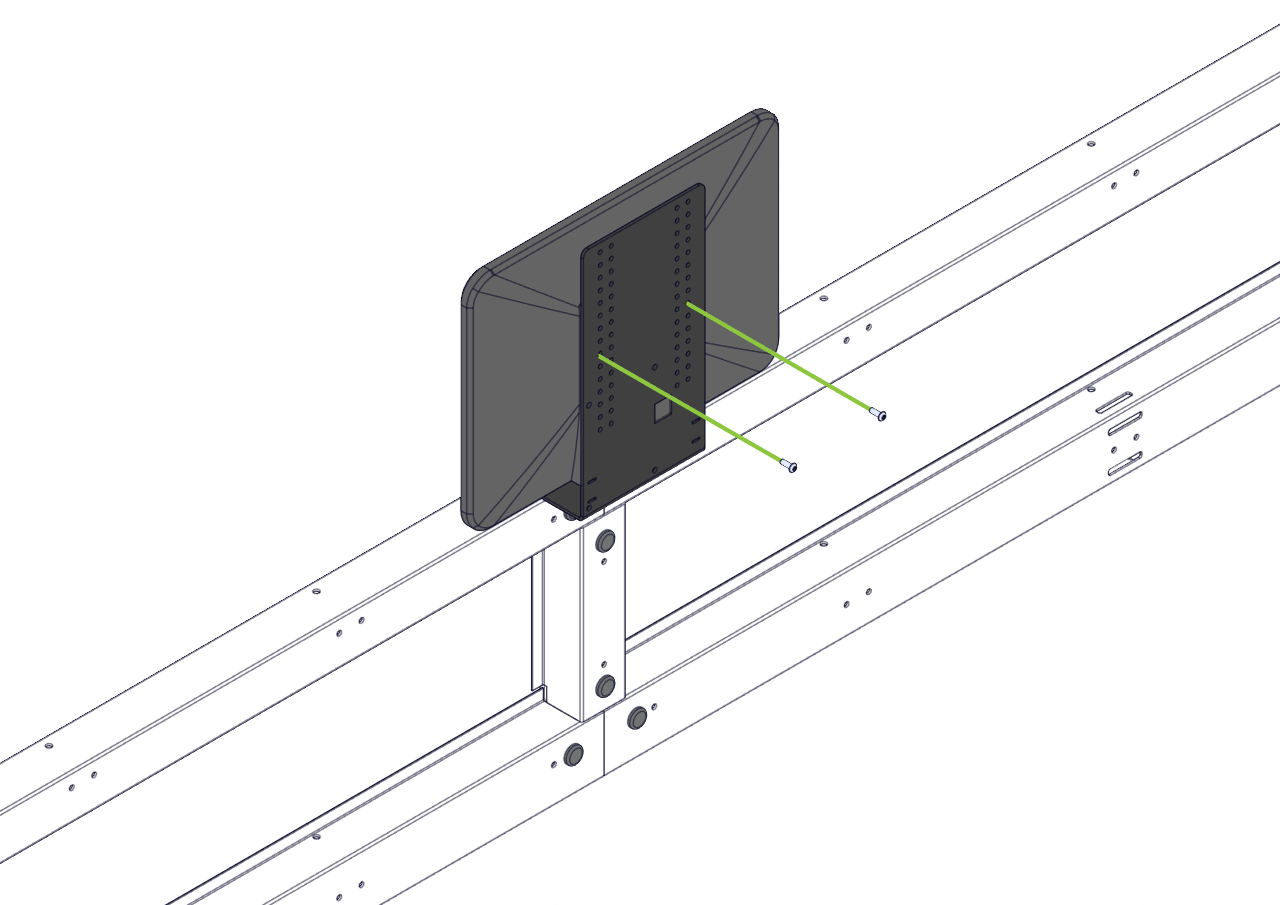

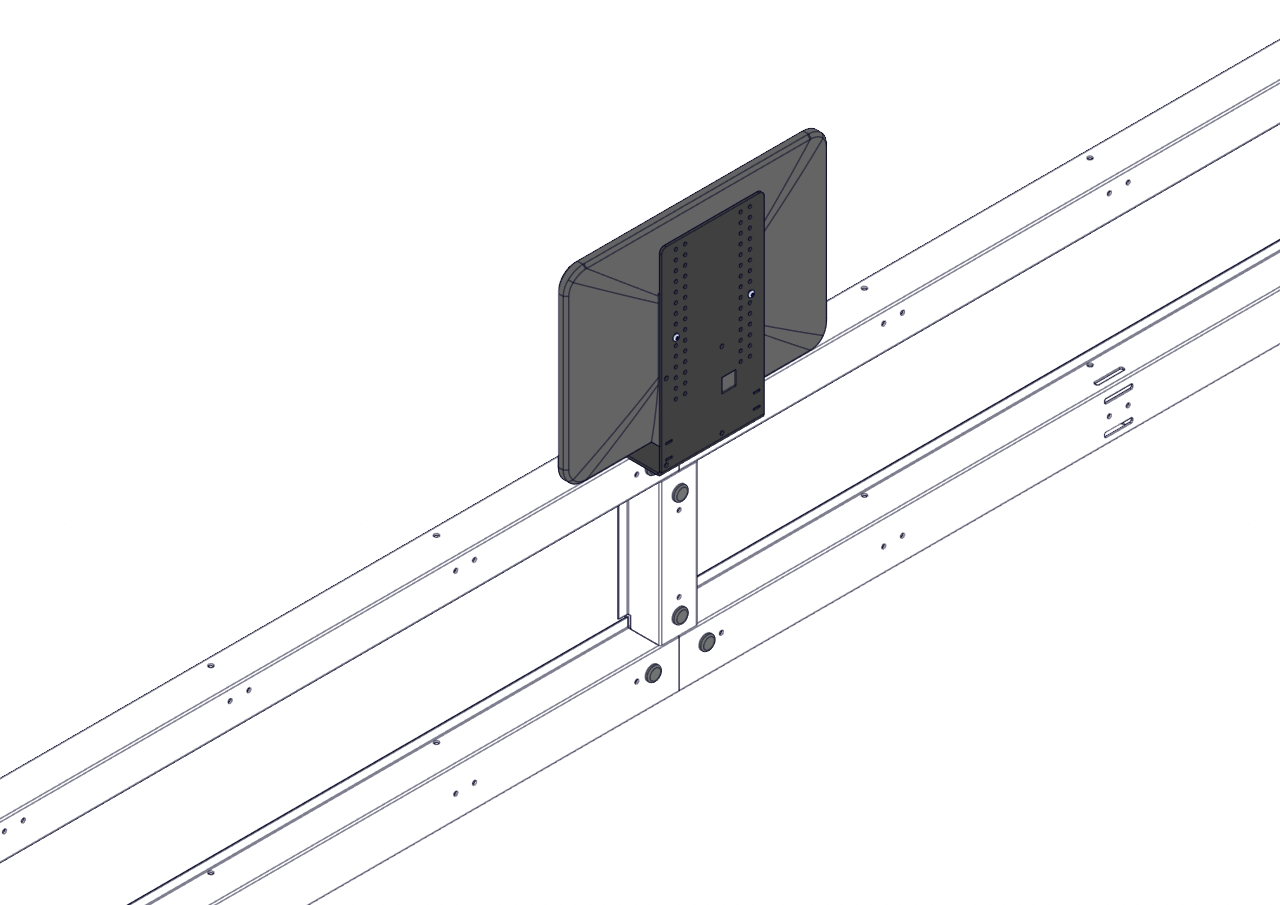

7. Стандартталған VESA мониторын орнату жабдығын пайдаланып, мониторды далалық монитор тұғырына бекітіңіз.
- Монитор өріске қарап тұруы керек.

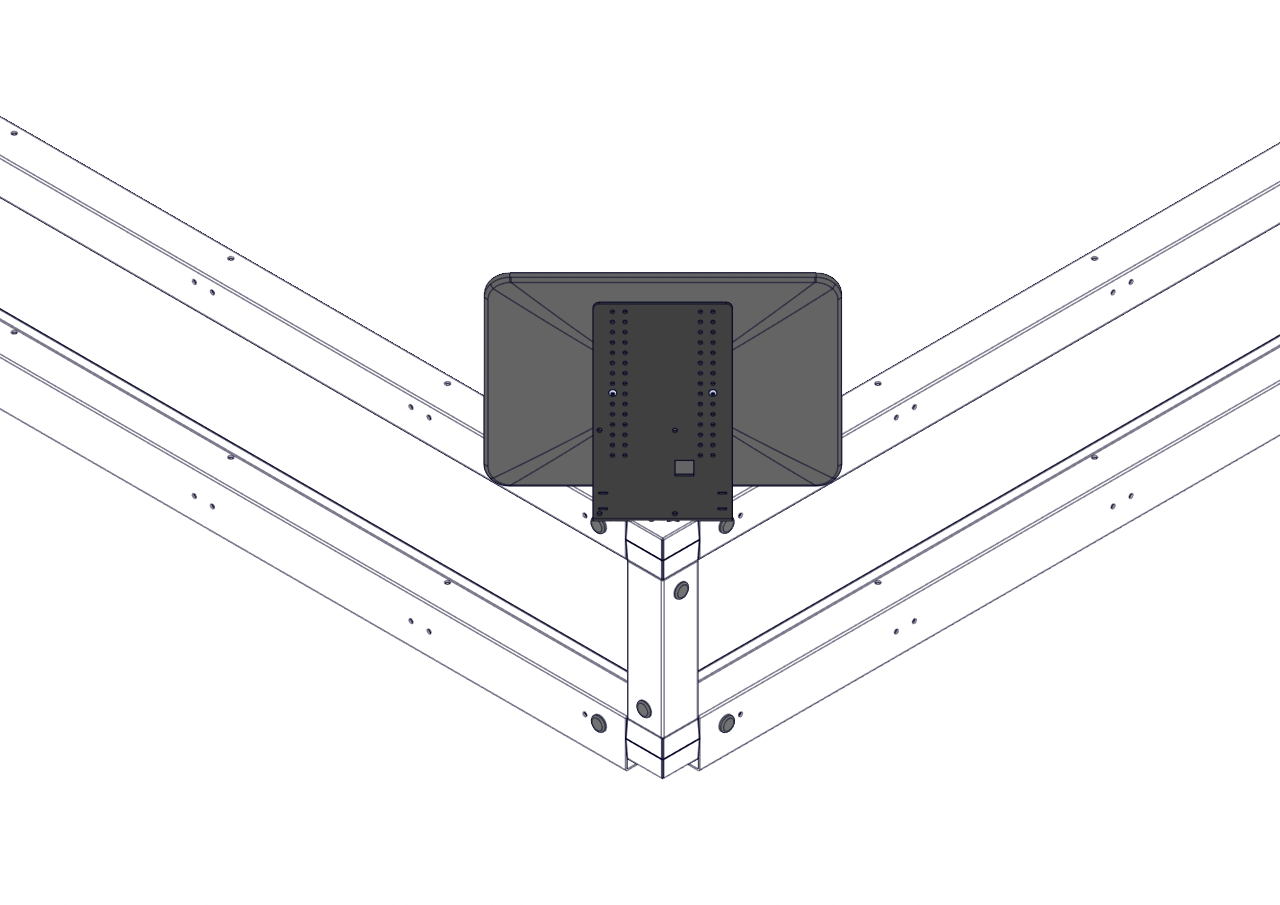

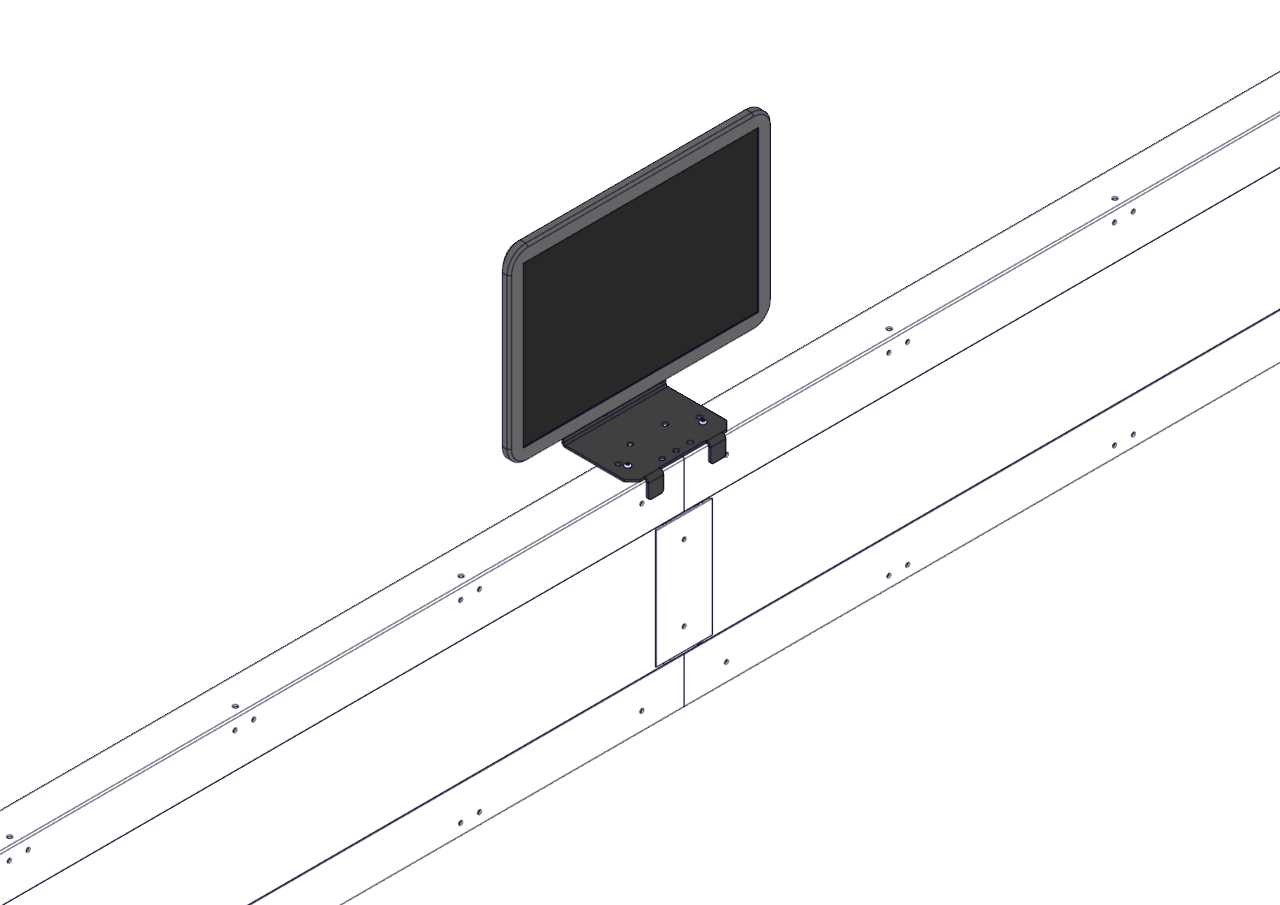

- Мониторды осы суреттерде көрсетілгендей өрістің бүйірлеріне немесе бұрыштарына бекітуге болады.
