Бұл мақала сізге өрісті басқару жүйесін V5 Portable Competition Fieldөрісіне қалай орнату керектігін көрсетеді.

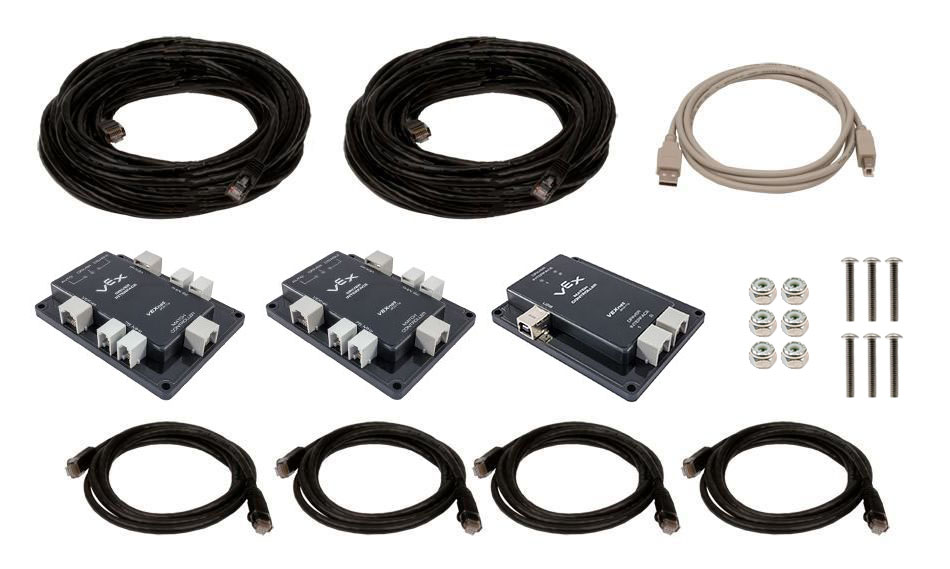

1. Аппараттық құралдарды жинаңыз
- Драйвер интерфейсі - 2 саны
- Сәйкестік контроллері - 1 саны
- Нейлок гайкалар - 6 дана
- 8-32 Ұзындығы 0,5” & 2,0” аралығындағы бұранда – 6 дана

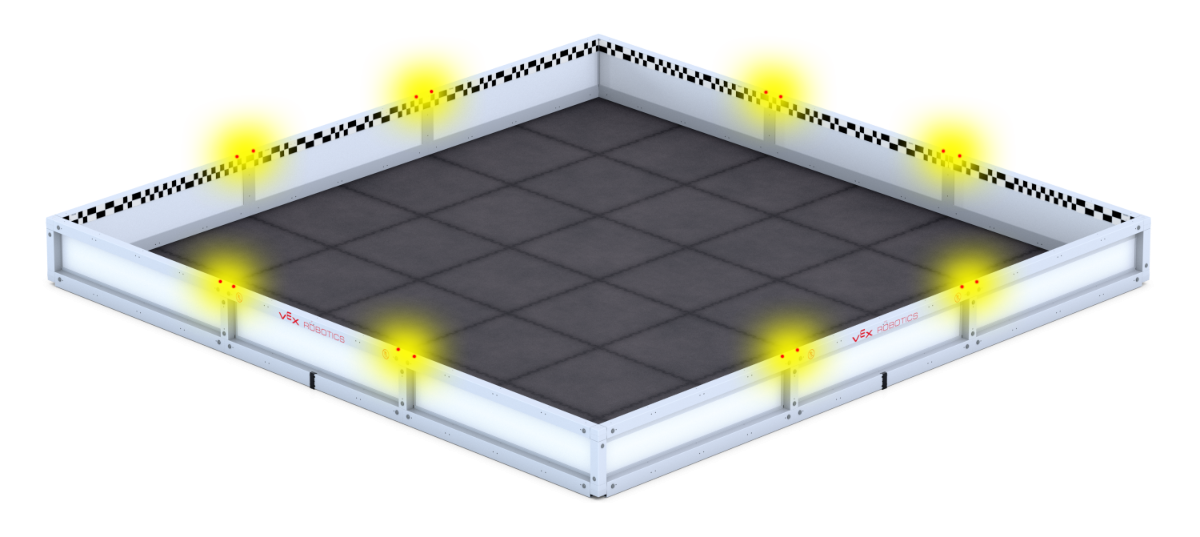

2. Драйвер интерфейстерін бекіту үшін орынды анықтаңыз
- Қызыл & көк драйвер станцияларын анықтаңыз.
- Драйвер интерфейстері драйвер станцияларының жанында орнатылуы керек.
- Драйвер интерфейстерін өрістің кез келген T-коннектор бөліміне қосуға болады.
Ескертпе: Өріске үш басқару жүйесін бекіту үшін келесі қадамдарды (№3-5) орындауға болады.

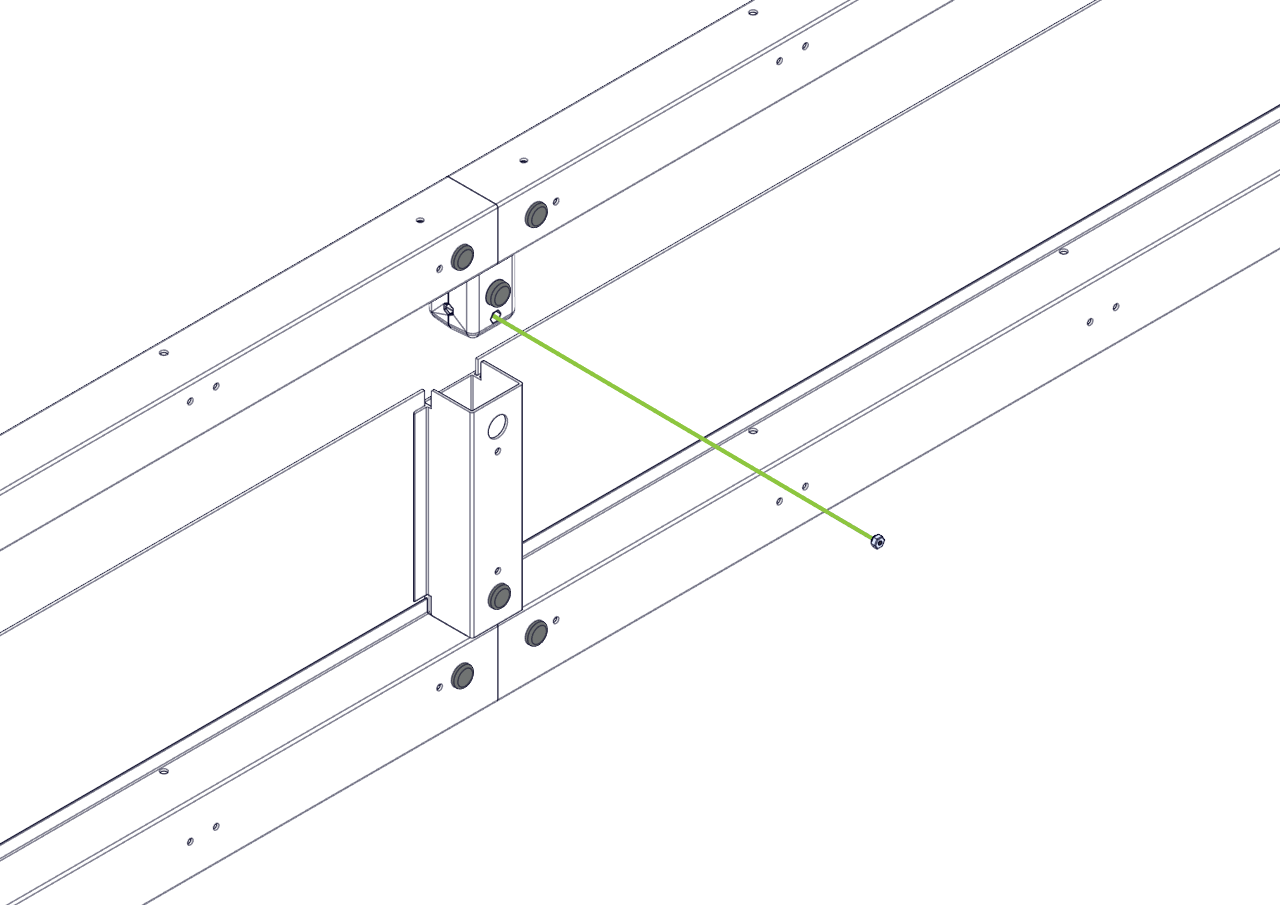

3. Үстіңгі және астыңғы T-коннекторларынан қысқа экструзияны ашыңыз.

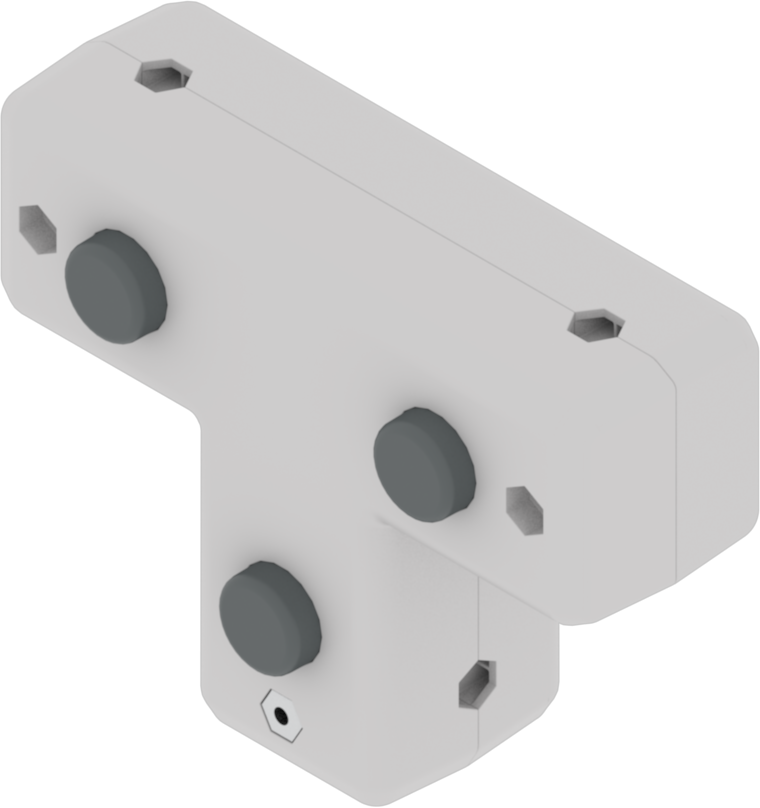

- Т-коннекторлардағы гайка қалталарына гайка гайкаларын салыңыз.

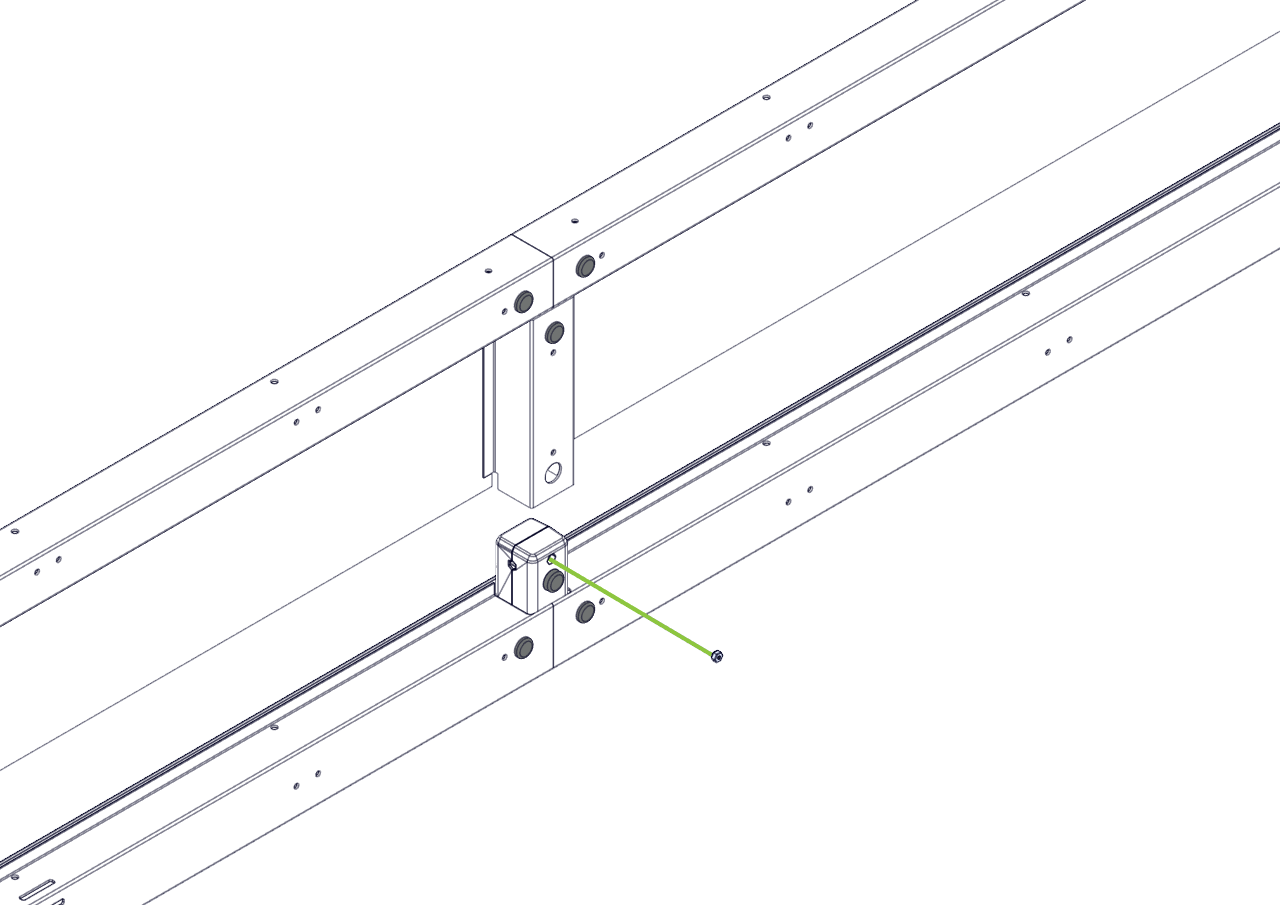

- Содан кейін экструзияны қосқыштарға қайта салыңыз.
Ескертпе:гайка гайкаларының дұрыс бағытта салынғанына көз жеткізіңіз.

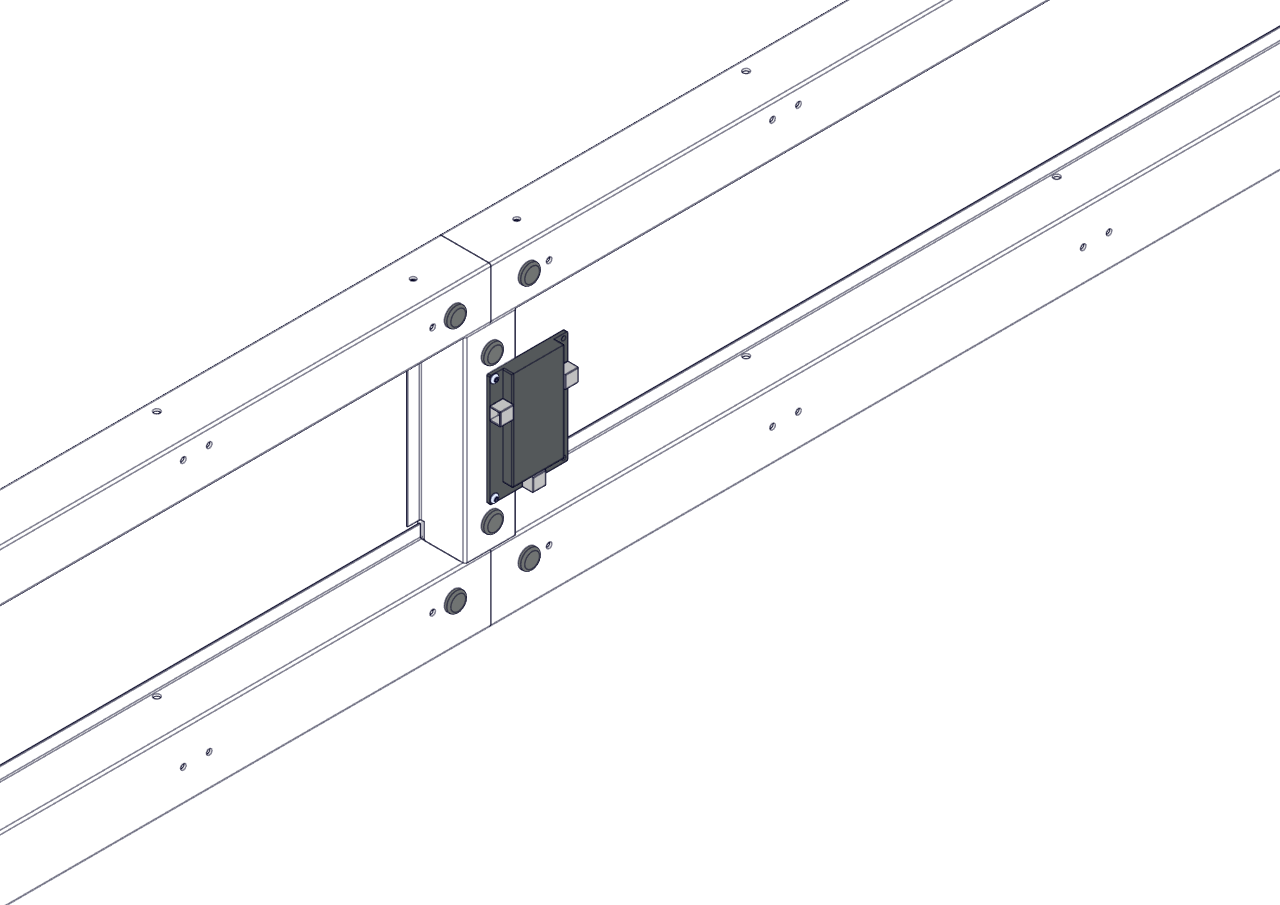

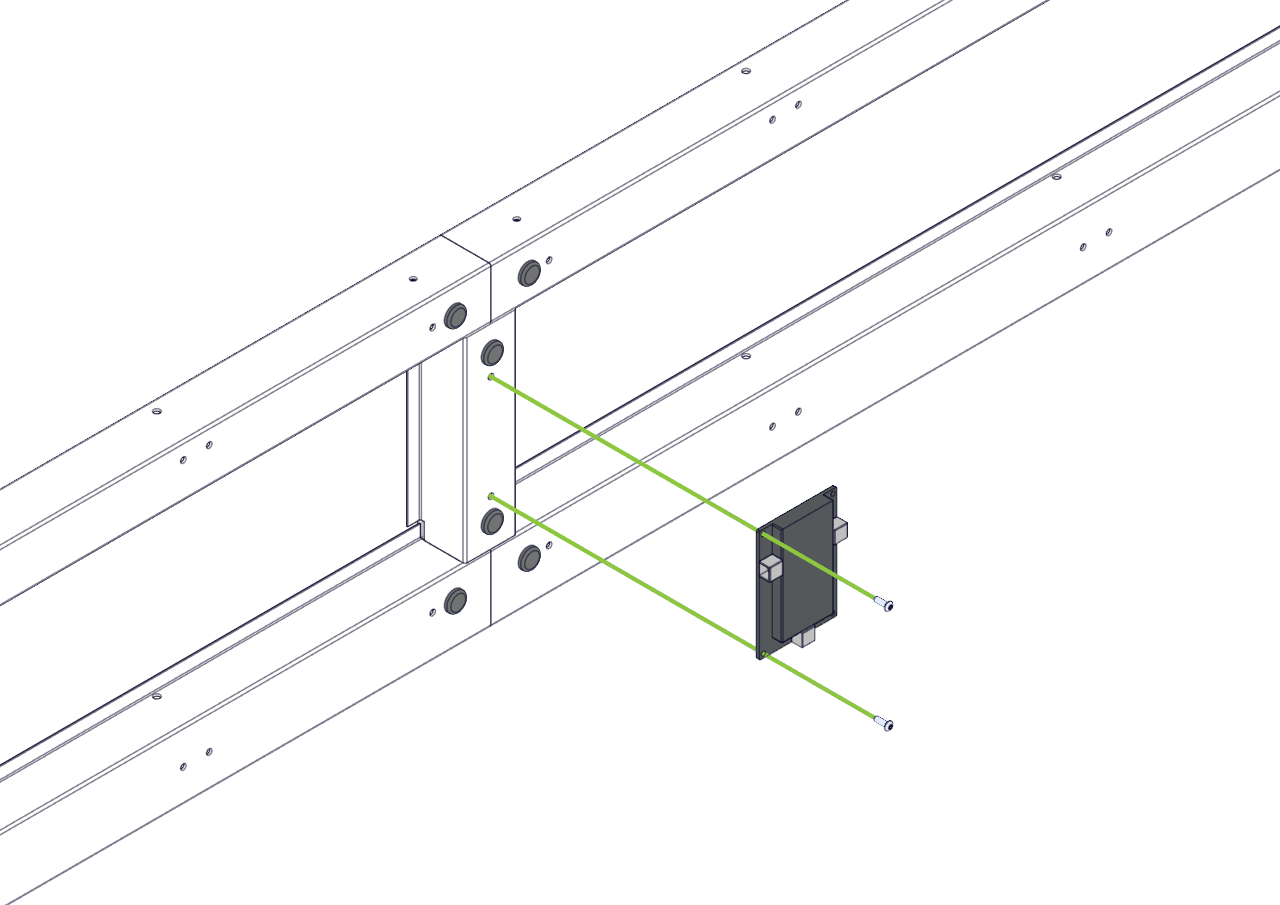

4. Драйвер интерфейсін екі 8-32 бұранданы пайдаланып қысқа экструзияға бекітіңіз.
- Бұрандалар толығымен тартылғанын және драйвер интерфейсінің қауіпсіз екеніне көз жеткізіңіз.
5. Сәйкестік контроллерін бекіту үшін орынды анықтаңыз.
- Сәйкестіктерді басқару үшін пайдаланылатын компьютерге ең жақын орынды табыңыз.
- Сәйкестік контроллерін жоғарыдағы қадамдарда көрсетілген бағытта орнатыңыз

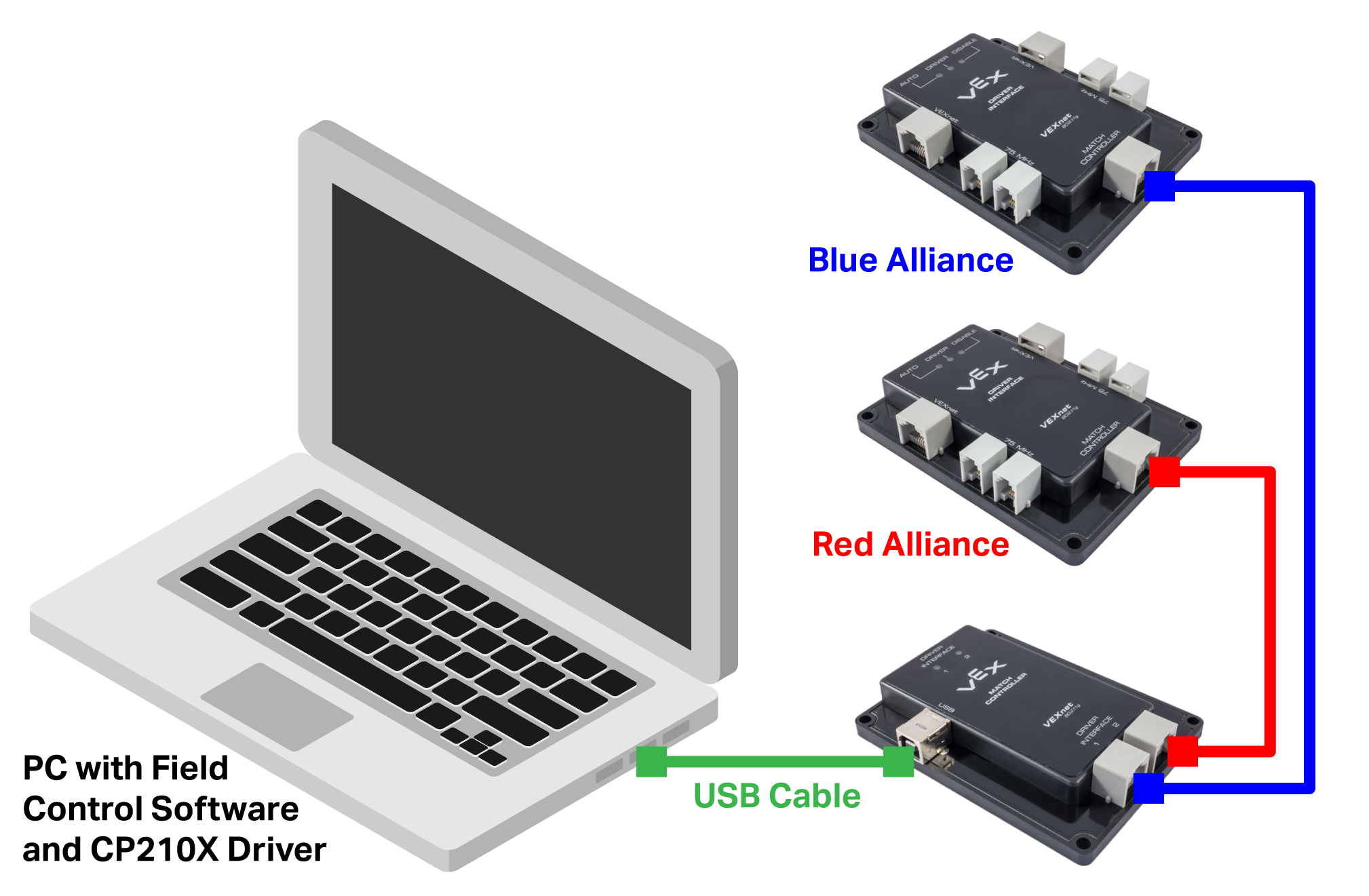

6. Өрісті сыммен жабыңыз.
- VEXnet Field Control System пайдаланушы нұсқаулығындакөрсетілген диаграмманы орындаңыз.
