Бөлшектерді ұйымдастыру, құрастыру нұсқауларының жиынтығын орындау немесе арнайы дизайнды құру, бөлікті дұрыс анықтау сіздің табысыңыз үшін шешуші болуы мүмкін.

VEX EXP бөлшектер сызғышы бөліктерді анықтауға көмектесетін ыңғайлы құрал.

Басып шығарылатын EXP сызғышын жүктеп алыңыз (АҚШ хаты) >

Басып шығарылатын EXP сызғышын жүктеп алыңыз (халықаралық A4) >

Бөлшектердің ұзындығын анықтауға арналған өлшеу шкалаларын көрсететін басып шығарылатын VEX EXP бөлшектер сызғышы

ескертпе: .pdf файлын басып шығару кезінде 100% масштабты орнатуды ұмытпаңыз.

Бөлшектерді анықтау үшін сызғышты пайдалану

VEX EXP бөлшектер сызғышын бөліктерді ұйымдастыру немесе құрастыру нұсқаулары жинағын орындау кезінде бөліктерді анықтау үшін пайдалануға болады. Сызғыштағы масштаб 1:1, сондықтан бөлшектерді жай ғана сызғыштың үстіне қоюға болады.

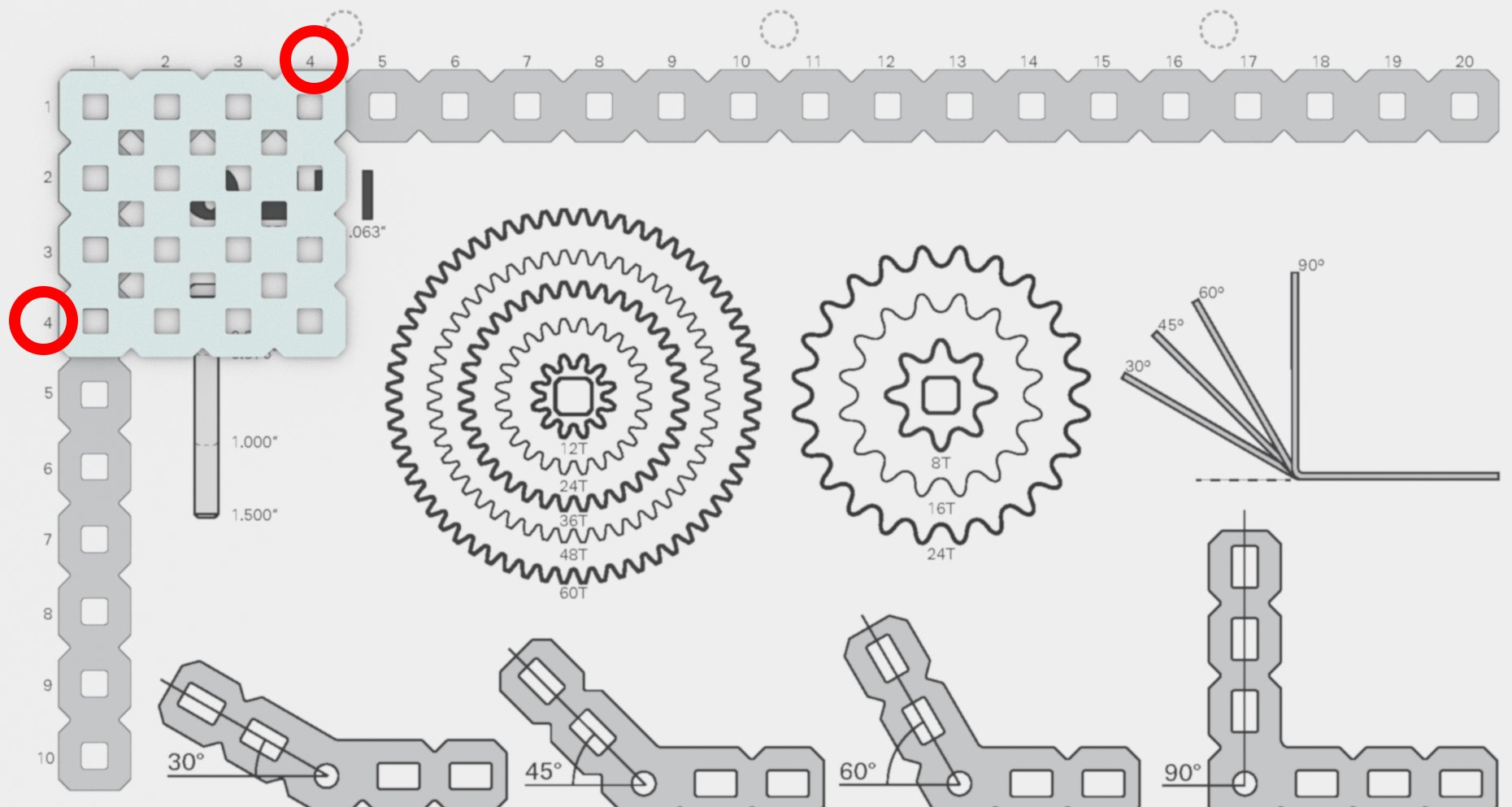

Басып шығаруға болатын VEX EXP бөлшектерінің сызғыштары, сызғыштардың масштабын көрсететін белгілері бар

Құрылымдық металды өлшеу. Көрсетілген мысал 4x4 пластина болып табылады.

4 4 қадам бірлігінің енін көрсетеді.
4 4 қадам бірлігінің ұзындығын көрсетеді.

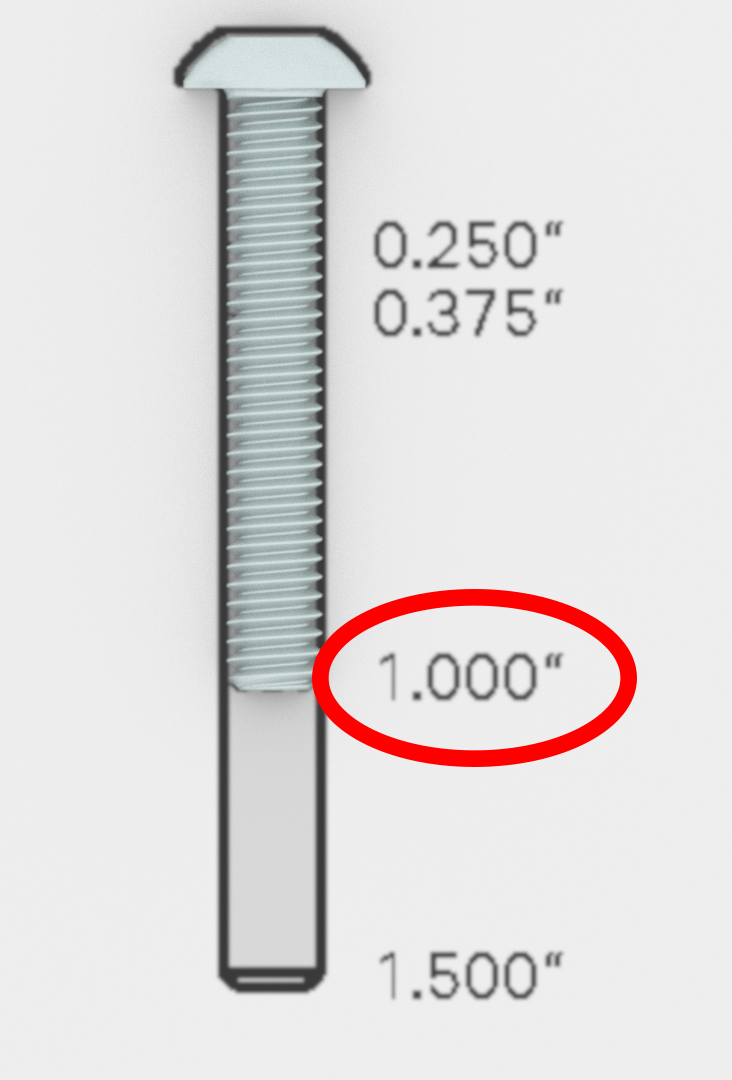

Әртүрлі бұранда өлшемдері көрсетілген EXP сызғышынан бұранданың жақыннан көрінісі

Өлшеу бұрандалары. Көрсетілген мысал №8-32 1,0 дюймдік жұлдызды бұранда болып табылады.

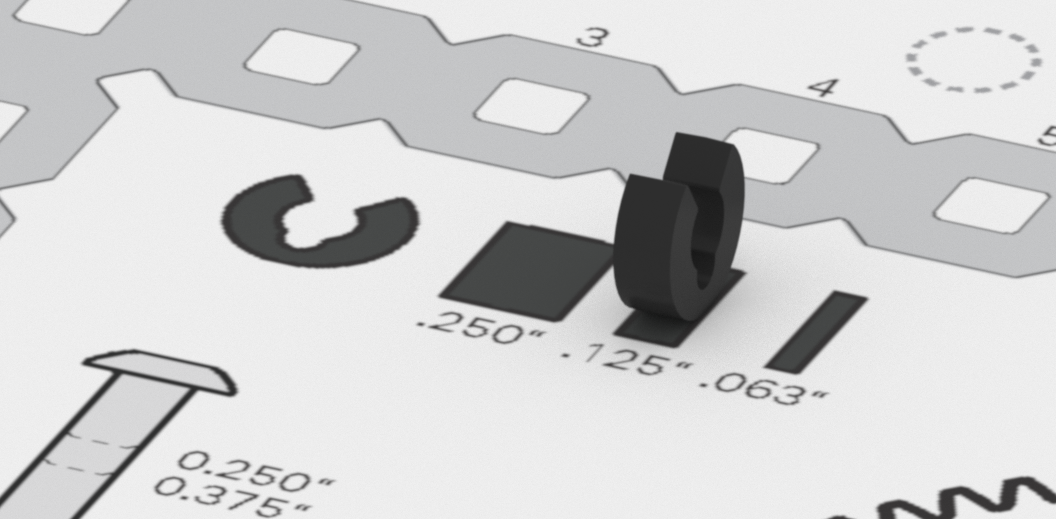

Сызғыштағы аралықтардың жақыннан көрсетілген көрінісі, 0,125 фут аралық сызғыштағы сол өлшемді аралықпен салыстырылады.

Өлшеу аралықтары. Көрсетілген мысал 0,125 дюймдік Spacer болып табылады.

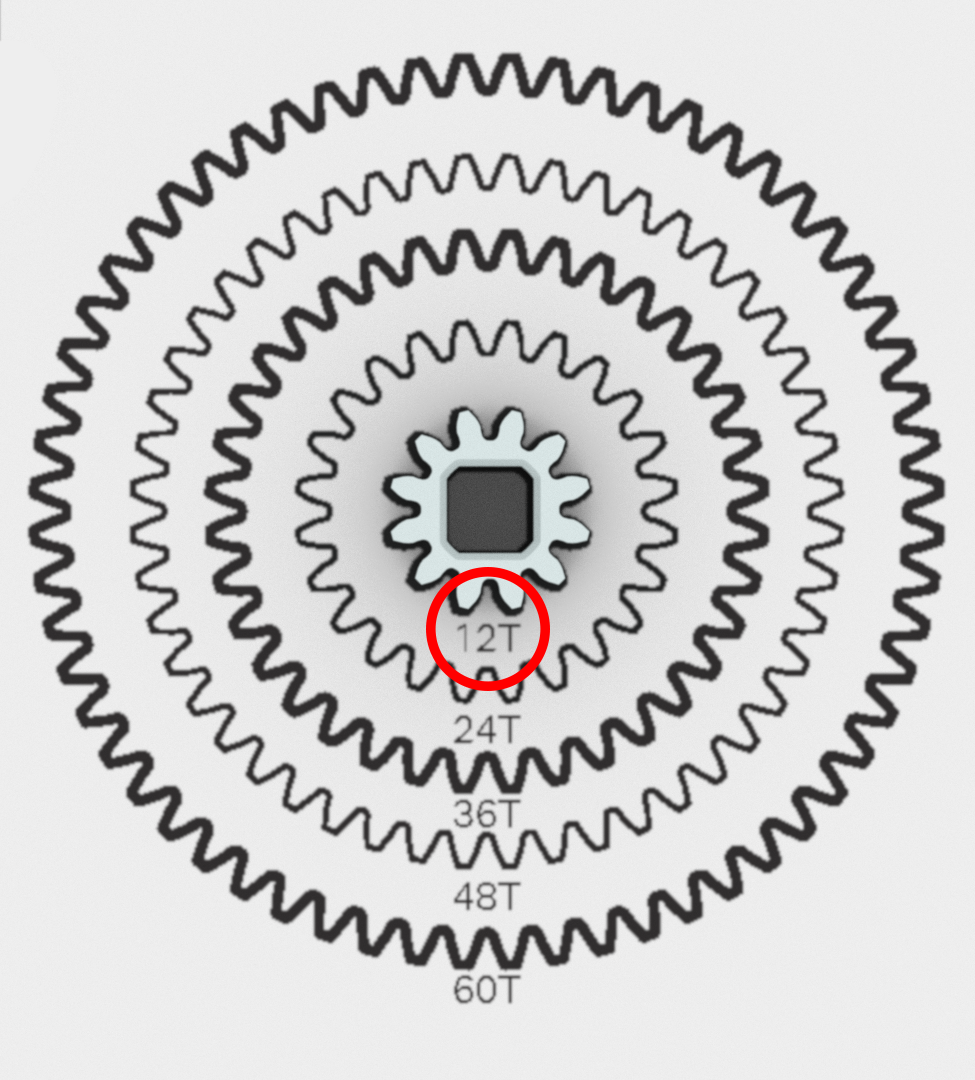

12 тісті беріліс белгіленген сызғыштағы берілістердің жақыннан көрінісі

Өлшеу механизмдері. Көрсетілген мысал 12 тісті беріліс.

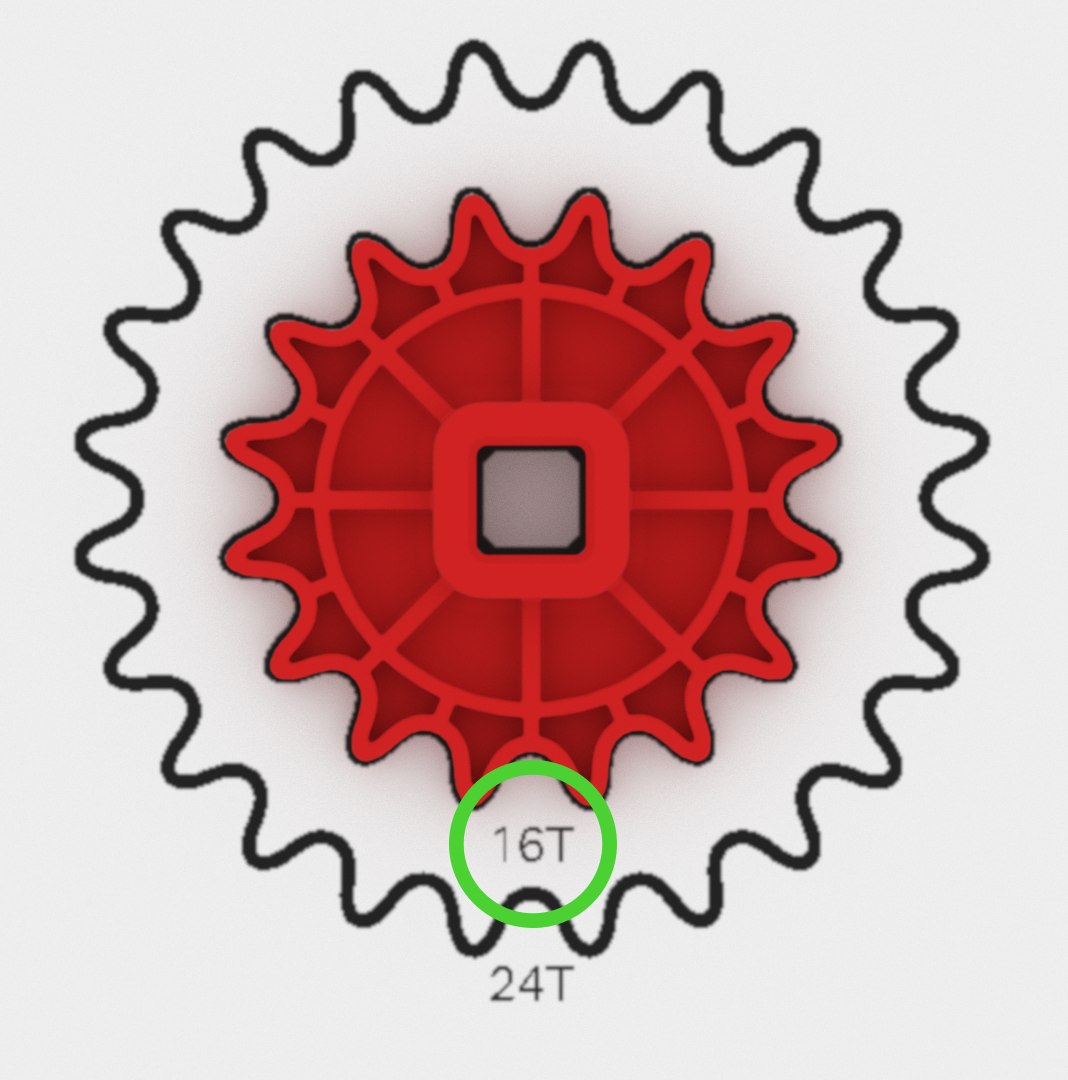

VEX EXP жұлдызшасы ережелердегі жұлдызшалармен салыстырылады, 16 тіс ізі алынып тасталған.

Өлшеу жұлдызшалары. Көрсетілген мысал 16 тіс тісті жұлдызша болып табылады.

Сызғыштағы қарсыласу белгілерімен салыстырылатын қарсыласу

Айырмашылықтарды өлшеу. Көрсетілген мысал 0,5 дюймдік Standoff болып табылады.

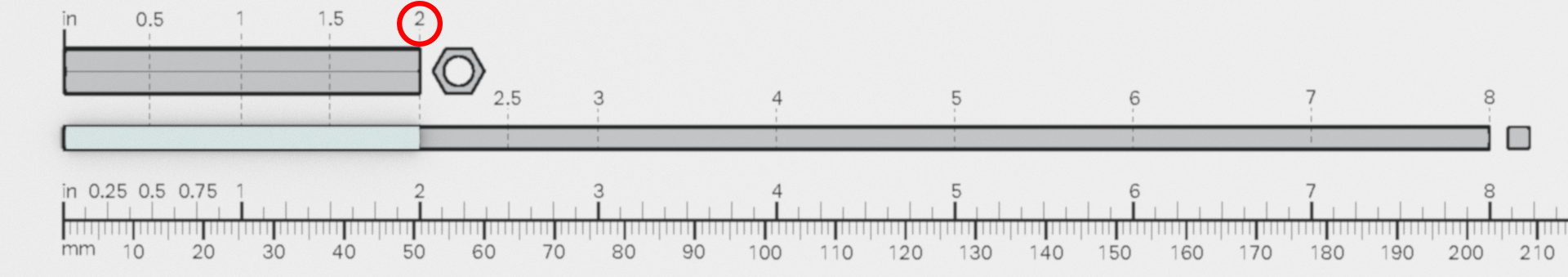

Бөлшектердің өлшемдерін анықтауға арналған дюймдік және миллиметрлік өлшемдері бар басып шығаруға болатын VEX EXP бөлшектер сызғышы

Өлшеу біліктері. Көрсетілген мысал 2 дюймдік білік болып табылады.

Роботты құрастыру кезінде сызғышты пайдалану

VEX EXP Parts сызғышын бөлшектер мен қашықтықты өлшеу үшін өлшеу құралы ретінде де пайдалануға болады. Бұл бөлшектерді таңдауға қатысты нақты нұсқаулары жоқ пайдаланушы роботын жобалау және құрастыру кезінде өте пайдалы болуы мүмкін.

Кеңес және амал: VEX EXP бөлшектер сызғышының .pdf файлын мөлдір пластик мөлдірлікке басып шығаруға болады. Бұл сызғышты роботтың үстіне қоюға мүмкіндік береді және сызғыш арқылы өлшеу арқылы өлшемдерді жасауға болады.

Теңшелетін роботты құрастыру кезінде сызғышты пайдаланудың кейбір мысалдары берілген.

Біліктің ұзындықтарын анықтауға арналған өлшеу белгілері бар басып шығарылатын VEX EXP бөлшектер сызғыштары

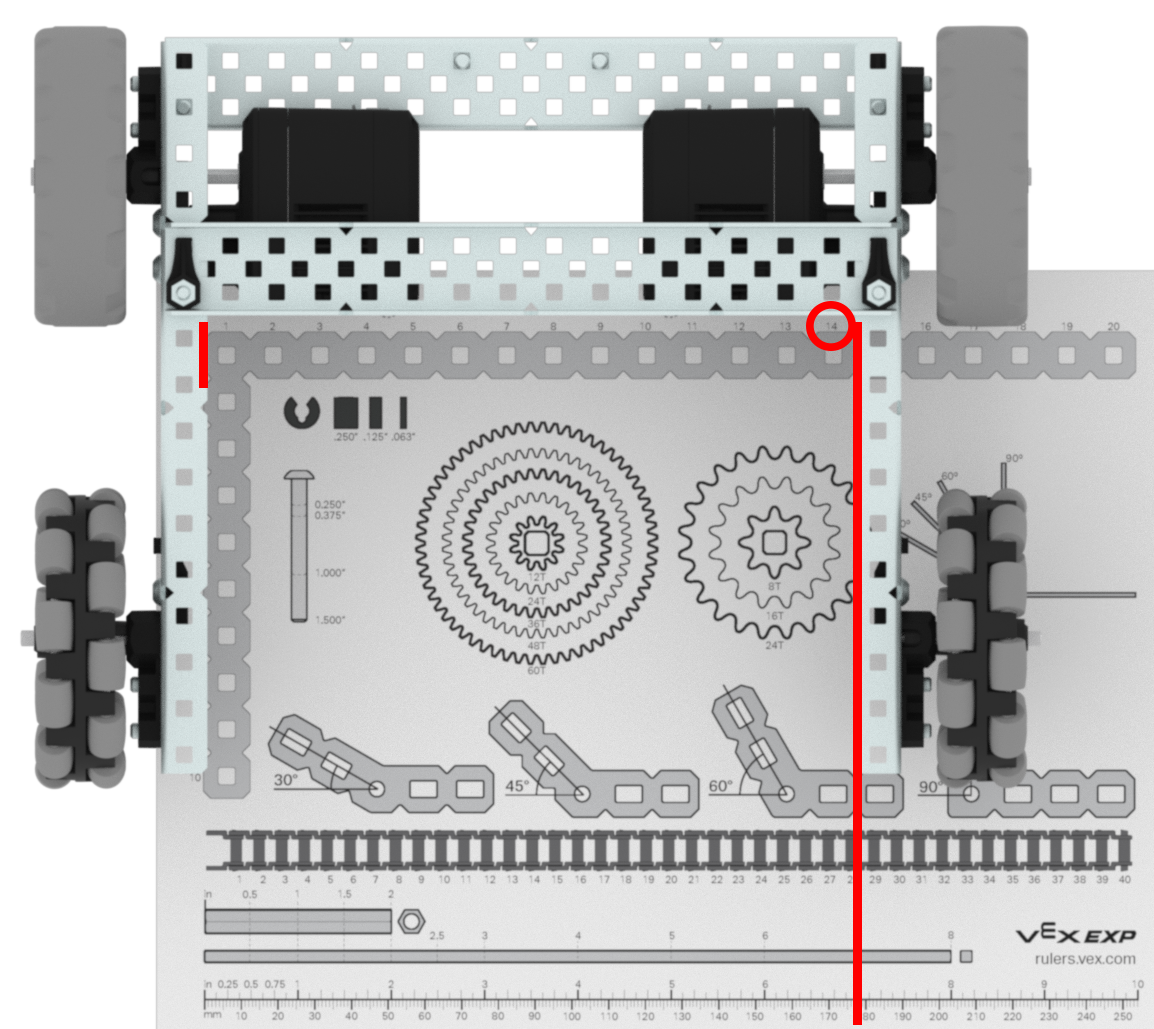

Робот шассиіндегі C-каналдар арасындағы қашықтықты өлшеу. Бұл мысалда 14 қадам немесе 7 дюймді өлшейтін робот шассиіндегі C-арналары көрсетілген.

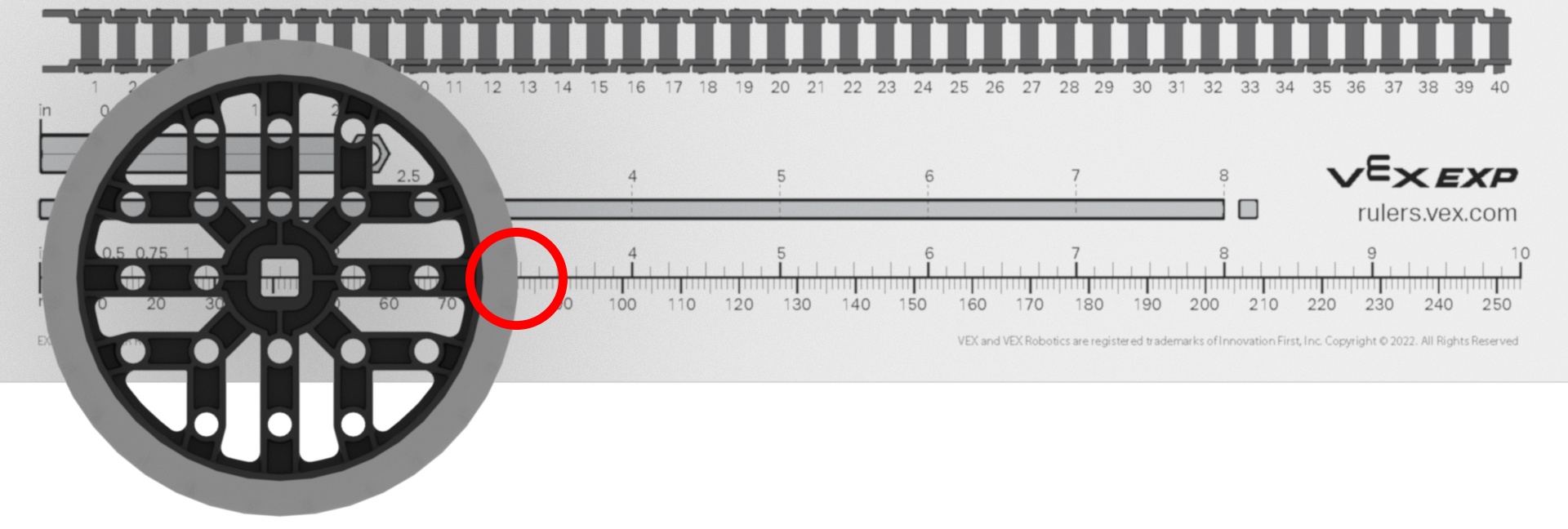

Дөңгелек өлшемдерін анықтауға арналған белгіленген өлшеу шкаласы бар басып шығаруға болатын VEX EXP бөлшектер сызғышы

Дөңгелектердің диаметрін өлшеу үшін дюйм/миллиметрді пайдалану. Көрсетілген мысал 3,25 дюймдік саяхат дөңгелегі (3,25 дюйм/260 миллиметр).

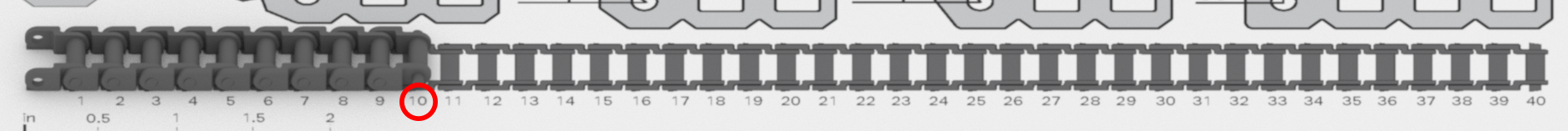

Тізбек өлшемдерін анықтауға арналған өлшеу белгілері бар басып шығаруға болатын VEX EXP бөлшектер сызғышы

Тізбек/тізбекті жүйедегі тізбек буындарының санын өлшеу.
