VEXcode EXP бағдарламасымен бағдарламалауды бастаған кезде сенсор және 3 сымды құрылғы блоктары конфигурацияланбайынша Құралдар жинағында пайда болмайды.

3 сымды құрылғыны қосу

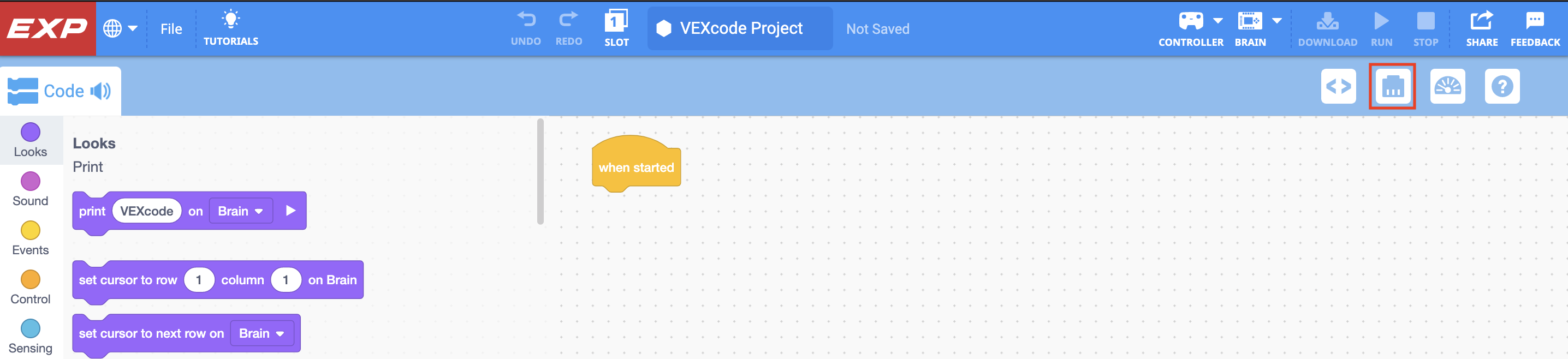

Code Viewer және Print Console белгішелерінің арасында бөлектелген Құрылғылар белгішесі бар VEXcode EXP құралдар тақтасы.

Құрылғыны конфигурациялау үшін Құрылғылар терезесін ашу үшін Құрылғылар түймесін таңдаңыз.

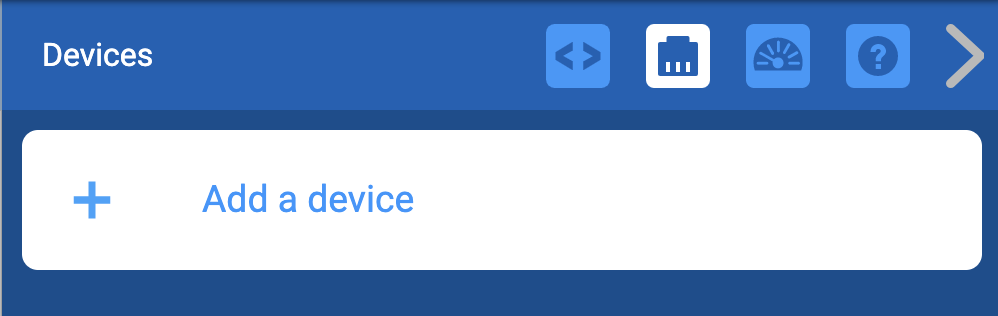

VEXcode EXP құрылғылары мәзірі «Құрылғы қосу» түймесі көрсетілген.

«Құрылғы қосу» таңдаңыз.

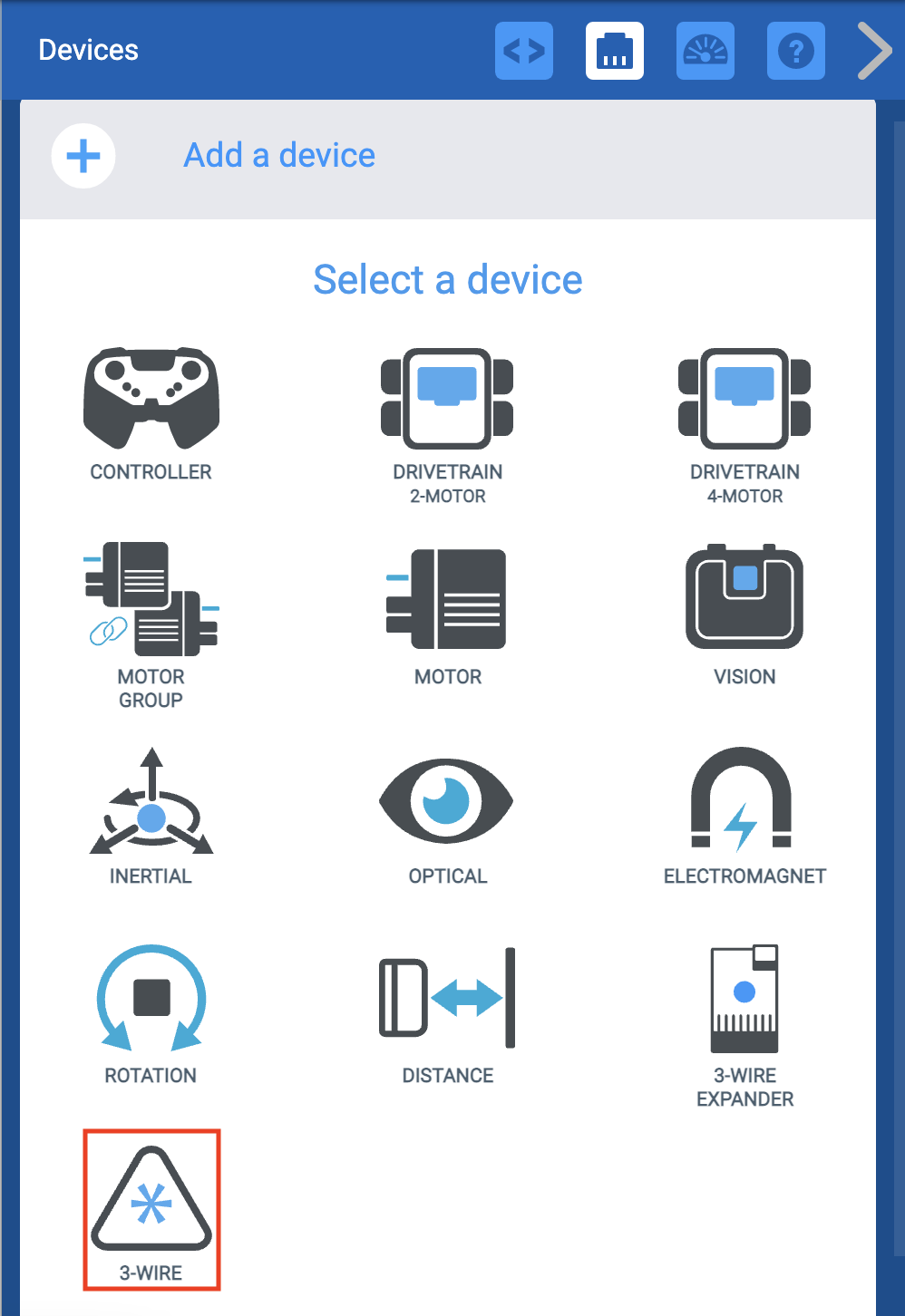

Құрылғы қосу түймесі таңдалғаннан кейін VEXcode EXP құрылғылары мәзірі. 3 сым опциясы бөлектелген.

3 сымды құрылғыларды таңдаңыз.

3 сымды құрылғы опциясы таңдалғаннан кейін VEXcode EXP құрылғылары мәзірі. Көрсетілген 3 сымды құрылғылар мәзірі бар және Limit Switch опциясы бөлектелген.

Пайдаланып жатқан 3 сымды құрылғыны таңдаңыз. Бұл мысал Лимит ауыстырғышын көрсетеді.

Ескертпе: 3 сымды құрылғыларға шектеу қосқышы, бампер қосқышы, кодер, диапазон өлшегіш, сызық бақылау құралы, жарық, потенциометр, жарық диодты, гиро, мотор-393, серво, акселерометр-2G, акселерометр-6G, сандық кіріс және Сандық шығыс. Барлық құрылғылар Motor-393 үшін қосымша қадаммен бірдей конфигурация процесін орындайды.

Жаңа құрылғы портын E мәніне орнатқаннан кейін VEXcode EXP Devices мәзірі. Төменде Дайын түймесі бөлектеледі.

Құрылғы VEX EXP миындағы қай портқа қосылғанын таңдаңыз. Басқа құрылғылар үшін конфигурацияланған порттар қолжетімсіз болады. Порт таңдалғаннан кейін құрылғыны конфигурацияға жіберу үшін «Дайын» түймесін немесе Құрылғылар мәзіріне оралу үшін «Болдырмау» түймесін таңдаңыз.

Ескертпе:«Болдырмау» опциясын таңдау құрылғыға енгізілген өзгерістерді болдырмайды және конфигурацияның бөлігі болмайды.

3 сымды құрылғы портын өзгерту

VEXcode EXP Devices мәзірі, бұрын қосылған Шектеу қосқышы көрсетілген.

Құрылғылар терезесінде 3 сымды құрылғыны таңдау арқылы 3 сымды құрылғының порт нөмірін өзгертуге болады.

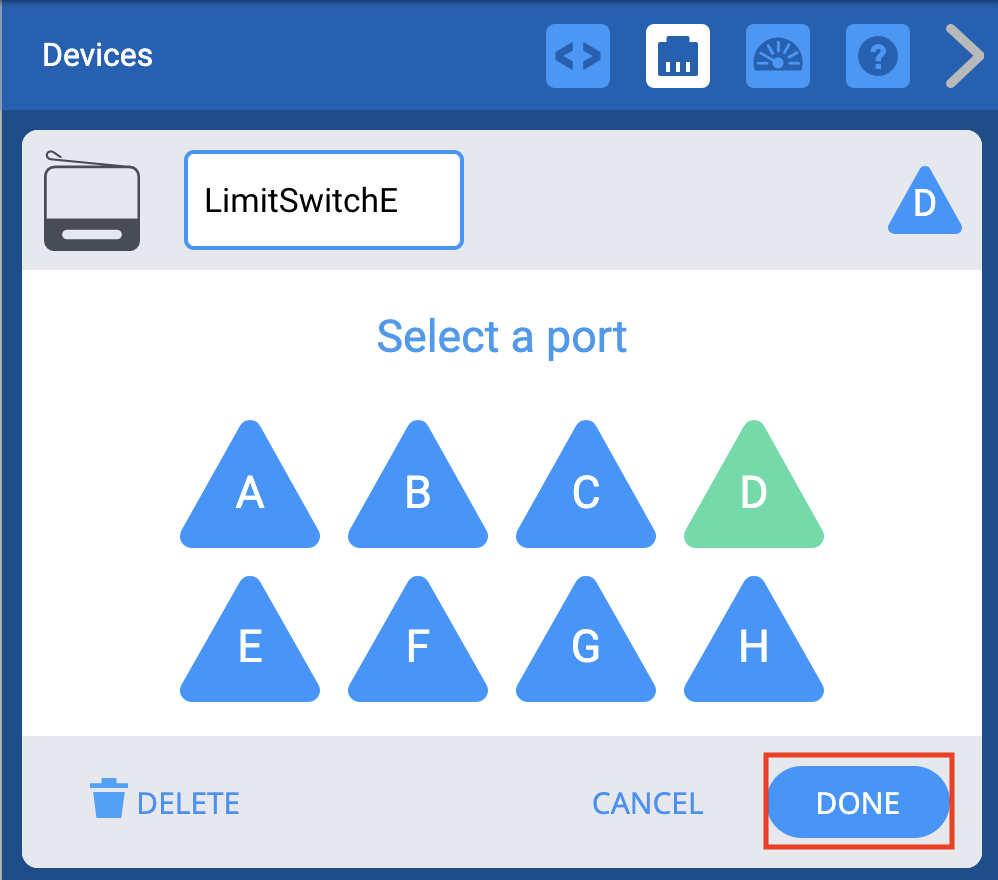

Құрылғы портын D түріне өзгерткеннен кейін VEXcode EXP Devices мәзірі. D портының опциясы енді жасыл түсті. Төменде Дайын түймесі бөлектелген.

Порт таңдау экранында басқа портты таңдаңыз және порт нөмірі жасыл түске айналады. Содан кейін өзгертуді жіберу үшін «Дайын» опциясын таңдаңыз.

3 сымды құрылғының атын өзгерту

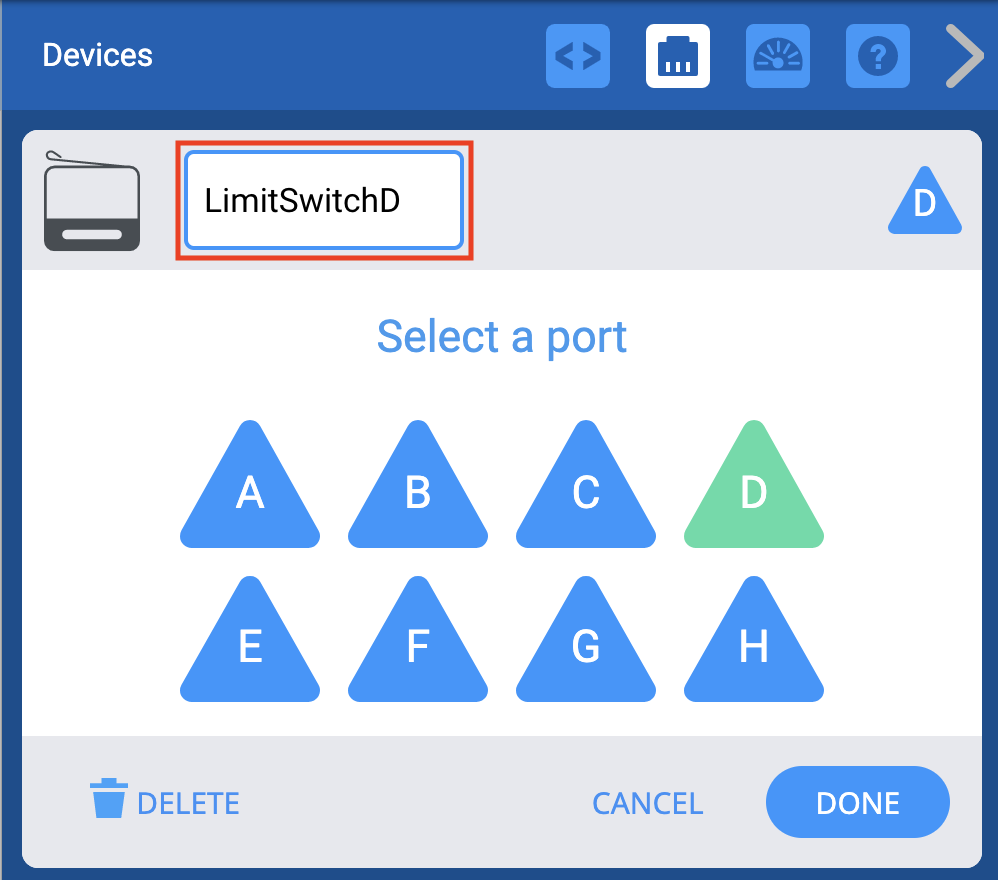

Limit Switch опциялары көрсетілген VEXcode EXP Devices терезесі. Жоғарыда құрылғының атауы оның атын өзгертуге болатынын көрсету үшін бөлектелген.

Сондай-ақ, Порт таңдау экранының жоғарғы жағындағы мәтін жолағындағы атын өзгерту арқылы 3 сымды құрылғының атын өзгертуге болады. Жарамсыз атты таңдасаңыз, мәтіндік жолақ көрсету үшін қызыл түспен бөлектеледі. Содан кейін конфигурацияға құрылғы өзгерістерін жіберу үшін «Дайын» түймесін таңдаңыз.

VEXcode EXP Шектеу блогы Limit Switch ашылмалы мәзірінде көрсетілген кезде. Лимит ауыстырғышының жаңа құрылғы атауы ашылмалы мәзірде көрсетіледі.

Жобаңызда бұрыннан қолданылып жатқан 3 сымды құрылғының атын өзгертсеңіз, ашылмалы тізімді пайдаланып блоктағы құрылғы атауын жаңа атқа жаңартуыңыз қажет.

3 сымды құрылғыны жою

Limit Switch опциялары көрсетілген VEXcode EXP Devices терезесі. Төменде Жою түймесі бөлектелген.

3 сымды құрылғыларды Порт таңдау экранының төменгі жағындағы «Жою» опциясын таңдау арқылы да жоюға болады.

VEXcode EXP қатесі оқылатын шақыру Қате орын алды. Бағдарлама блоктарының біріне жарамсыз құрылғы тағайындалған. Құрылғыларыңыз әлі де жарамды екенін тексеріңіз. Төменде OK түймесі бар.

Ескертпе: Жобаңызда бұрыннан қолданылып жүрген 3 сымды құрылғыны жойсаңыз, жойылған құрылғыны пайдаланған блоктарды да жоймайынша, оны жүктеп алуға әрекеттенсеңіз, жобаңыз қате шығарады.
