VEX IQ (1-буын) пайдалану керек пе? Осы мақаланы қараңыз.
VEX IQ (2-буын) контроллерінде екі түрлі индикатор шамы бар екенін ескеріңіз.

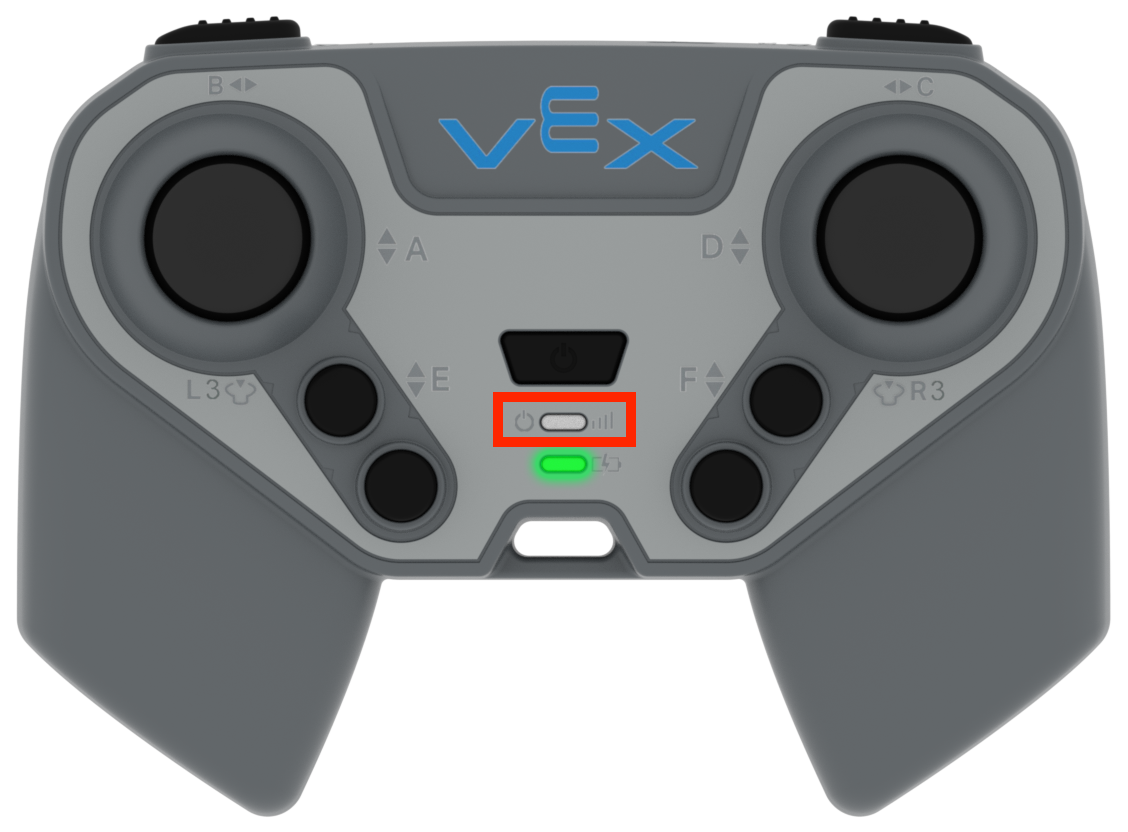

Қуат жарық диоды
Бірінші индикатор шамы Power LED деп аталады.
VEX IQ контроллері батареясының және VEX IQ Radio Link күйін көрсету үшін қуат диодының үш мүмкін түсі бар:
| Қуат жарық диоды түсі | Контроллер күйі | Контроллер батареясының күйі | |
|---|---|---|---|
|
|
Қатты жасыл | Контроллер ҚОСУЛЫ - мимен жұптастырылмаған | Контроллер Батарея деңгейі жеткілікті |
|
|
Жасыл жыпылықтау | Контроллер ҚОСУЛЫ - Мимен жұптастырылған | Контроллер Батарея деңгейі жеткілікті |
|
|
Қатты сары | Белсенді жұптастыру | |
|
|
Қатты қызыл | Контроллер ҚОСУЛЫ | Контроллер Батарея деңгейі төмен |
|
|
Жыпылықтау қызыл | Контроллер ҚОСУЛЫ - Мимен жұптастырылған | Контроллер Батарея деңгейі төмен |
|
|
Жылдам қызыл жыпылықтау | Контроллердегі микробағдарлама жүктелмей жатыр. Осы мақаланы қарау. | Жоқ |
Контроллер VEX IQ миына сымсыз қосылмаған болса, VEX IQ (2-ші буын) контроллері мен миын сымсыз жұптастыру туралы қосымша ақпаратты осы бапты қараңыз.

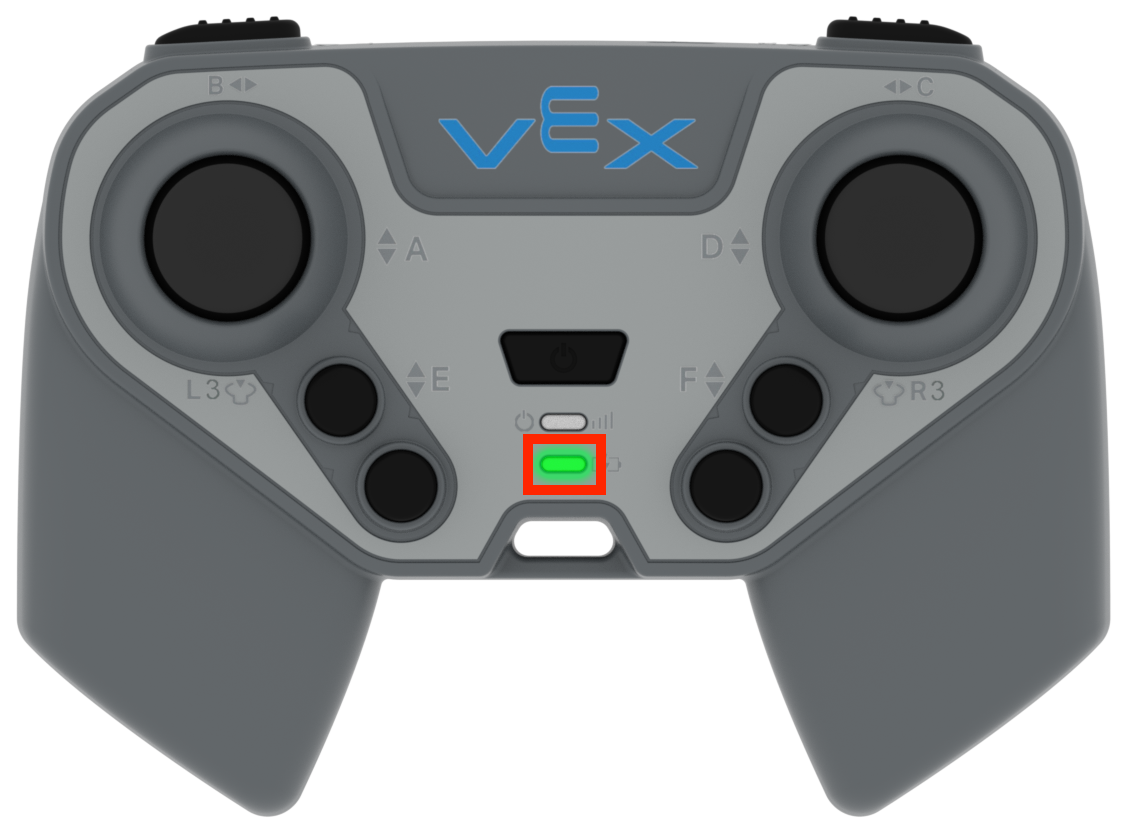

Зарядтау диоды
Екіншісі зарядтау диоды деп аталады. Бұл жарық диоды контроллер зарядтағышқа қосылғанда ғана жанады.
Зарядтау диодының үш мүмкін түсі бар: жасыл, қызыл және сұр.
| Жарық диодты зарядтау түсі | Күй | |
|---|---|---|
|
|
Қатты жасыл | Контроллердің батареясы толығымен зарядталған |
|
|
Қатты қызыл | Контроллер Батареяны зарядтау орындалуда |
|
|
Жыпылықтау қызыл | Контроллер батареясының ақауы |
|
|
Өшірулі | Зарядталмай жатыр |
VEX IQ (2-ші буын) контроллерін зарядтау жолы туралы ақпаратты осы баптан қараңыз.
