Жалғанған қозғалтқыш немесе сенсор үшін деректерді көру үшін VEX IQ (2-ші буын) миындағы сенсорлық бақылау тақтасын пайдалануға болады.

Ми экраны Негізгі мәзірде Құрылғылар опциясы таңдалған күйде көрсетіледі. Құрылғылар - Негізгі мәзірдегі үшінші опция.

Құрылғылар мәзірінің опциясын бөлектеу үшін сол және оң жақ түймелерді пайдаланыңыз, содан кейін Құрылғыларды таңдау үшін Тексеру түймесін басыңыз.

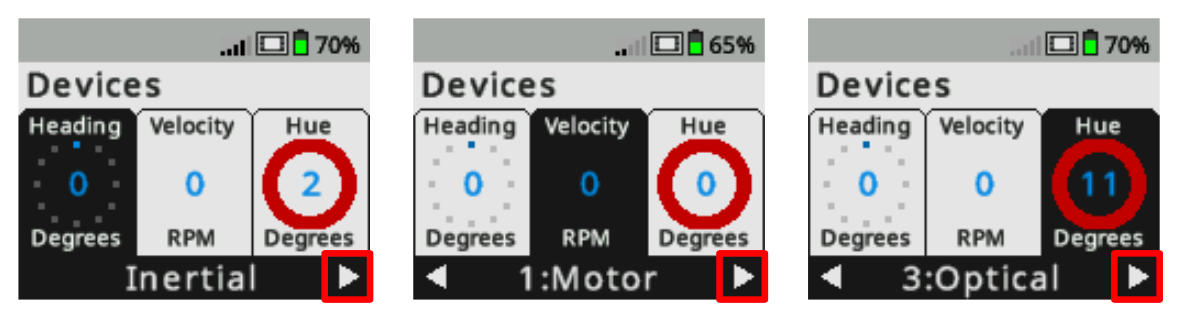

Ми экраны Құрылғылар мәзірінде көрсетіледі, онда ақпарат нақты уақытта қосылған құрылғылардан хабарланады. Үш скриншот Оптикалық сенсорға өту және таңдау үшін пайдаланылатын Оң жақ түймені көрсетеді. Оптикалық сенсор - Құрылғылар мәзіріндегі үшінші опция.

Құрылғылар мәзірінде сіз роботта қосылған құрылғыларды көресіз.

Қажетті сенсорды бөлектеу үшін сол және оң жақ түймелерді пайдаланыңыз, содан кейін оны таңдау үшін Тексеру түймесін басыңыз.

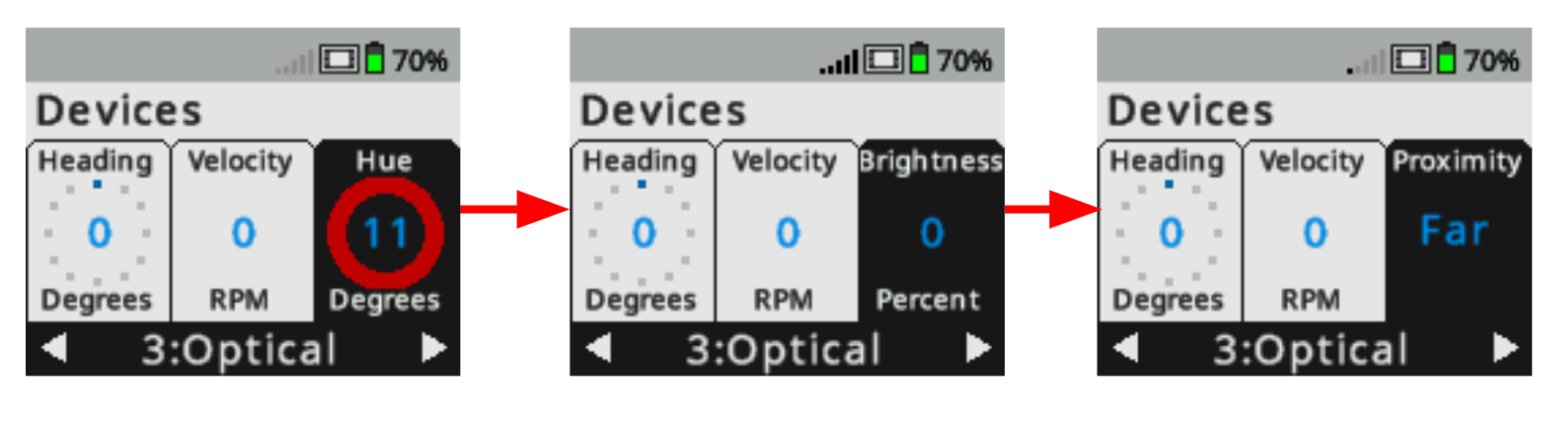

Ми экраны Оптикалық сенсор таңдалған кезде Құрылғылар мәзірінде көрсетіледі. Үш скриншотта Оптикалық сенсордың деректер опциялары бойынша жылжу үшін пайдаланылатын Тексеру түймесі көрсетілген. Біріншіден, сенсор Реңк мәнін, содан кейін Жарықтықты, содан кейін Жақындықты хабарлайды.

Егер сенсор хабарлаған бірнеше деректер түрі болса, сенсор деректерінің опциялары бойынша жылжу үшін Тексеру түймесін пайдалануға болады.

Бұл мысалда оптикалық сенсор реңк мәнін, жарықтығын немесе жақындығын көрсете алады.

Ми экраны Құрылғылар мәзірінен ашылған оптикалық сенсор бақылау тақтасымен көрсетіледі. Реңк, жарық диоды, жарықтық, жақындық және сенсордың смарт порты сияқты сенсор туралы ақпарат көрсетіледі.

Таңдалған сенсор үшін қажетті бақылау тақтасы көрінісін көргенше Тексеру түймесін басыңыз.

Бұл мысал суретте оптикалық сенсорға арналған сенсордың бақылау тақтасы көрсетілген. Бақылау тақтасы оптикалық сенсор қосылған портты, сондай-ақ реңк мәнін, түс, жарық диодты, жарықтық және жақындық деректерін көрсетеді.
