V5 жүйесі үшін төрт пневматикалық жинақ бар.
- Пневматикалық жинақ 1 - Бір әрекетті цилиндрлер
- Пневматикалық жинақ 1A - Бір әрекетті цилиндрлік қосымша
- Пневматикалық жинақ 2 - қос әсерлі цилиндрлер
- Пневматикалық жинақ 2A - қос әсерлі цилиндр қосымшасы
Пневматикалық құрамдас бөліктер және оларды пайдалану жолы туралы қосымша ақпаратты V5 жүйесімен пневматикамен жұмысты бастаубөлімінен қараңыз.
Бір әрекетті цилиндр жинақтары
Бір әрекетті цилиндр жинақтарында бір әрекетті пневматикалық цилиндрлер бар. Бұл цилиндрлердің артықшылығы мынада: серіппе цилиндрден ауа шыққаннан кейін стерженьді кері тартуға мәжбүр етеді, сондықтан цилиндр ұзартудың және тартудың әрбір циклі үшін көп ауаны пайдаланбайды.
Пневматика жинағы 1 - бір әрекетті цилиндрлер екі бір әрекетті пневматикалық цилиндрді басқаруға арналған толық жүйені құруға қажетті барлық компоненттерді қамтиды.

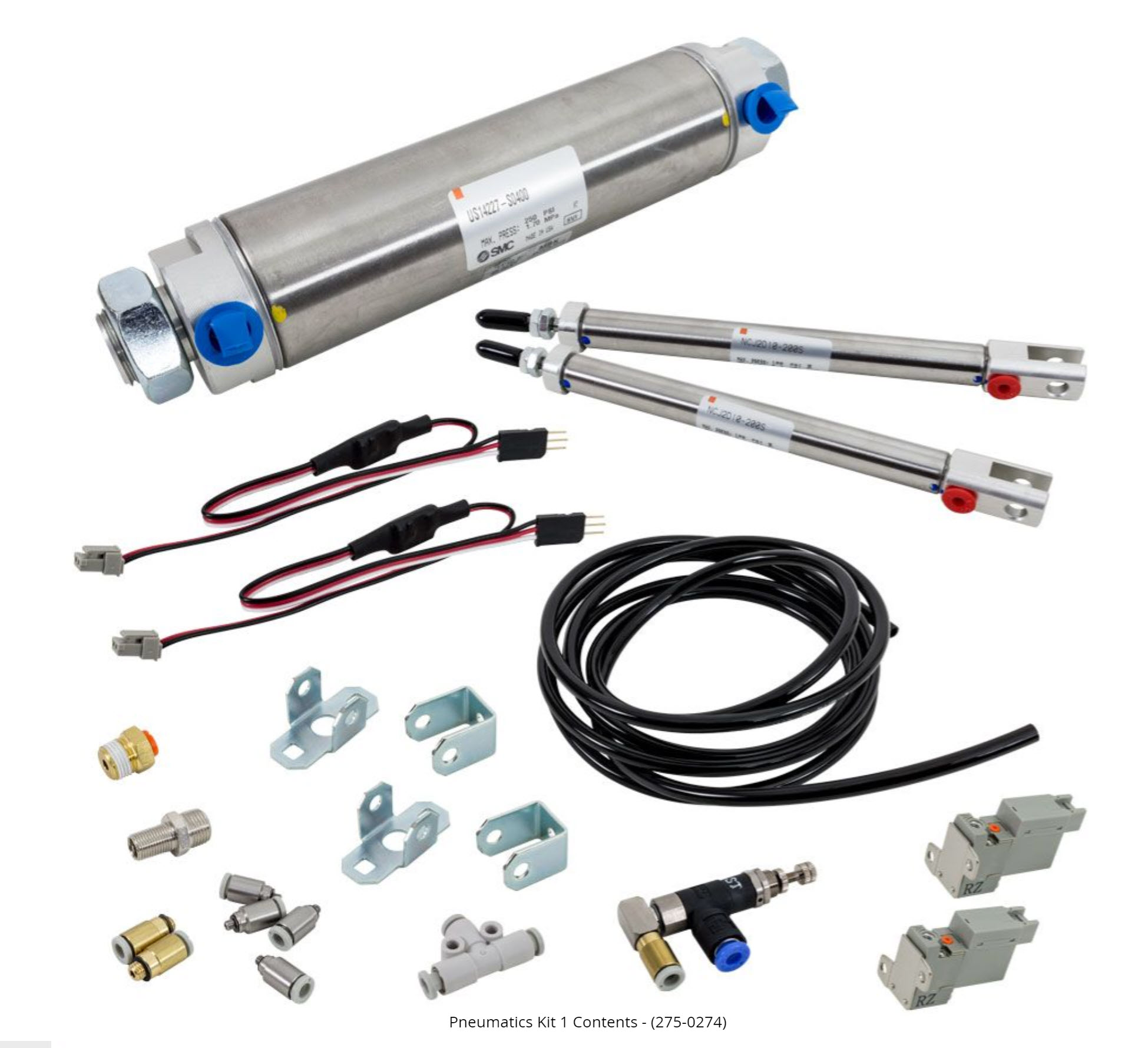

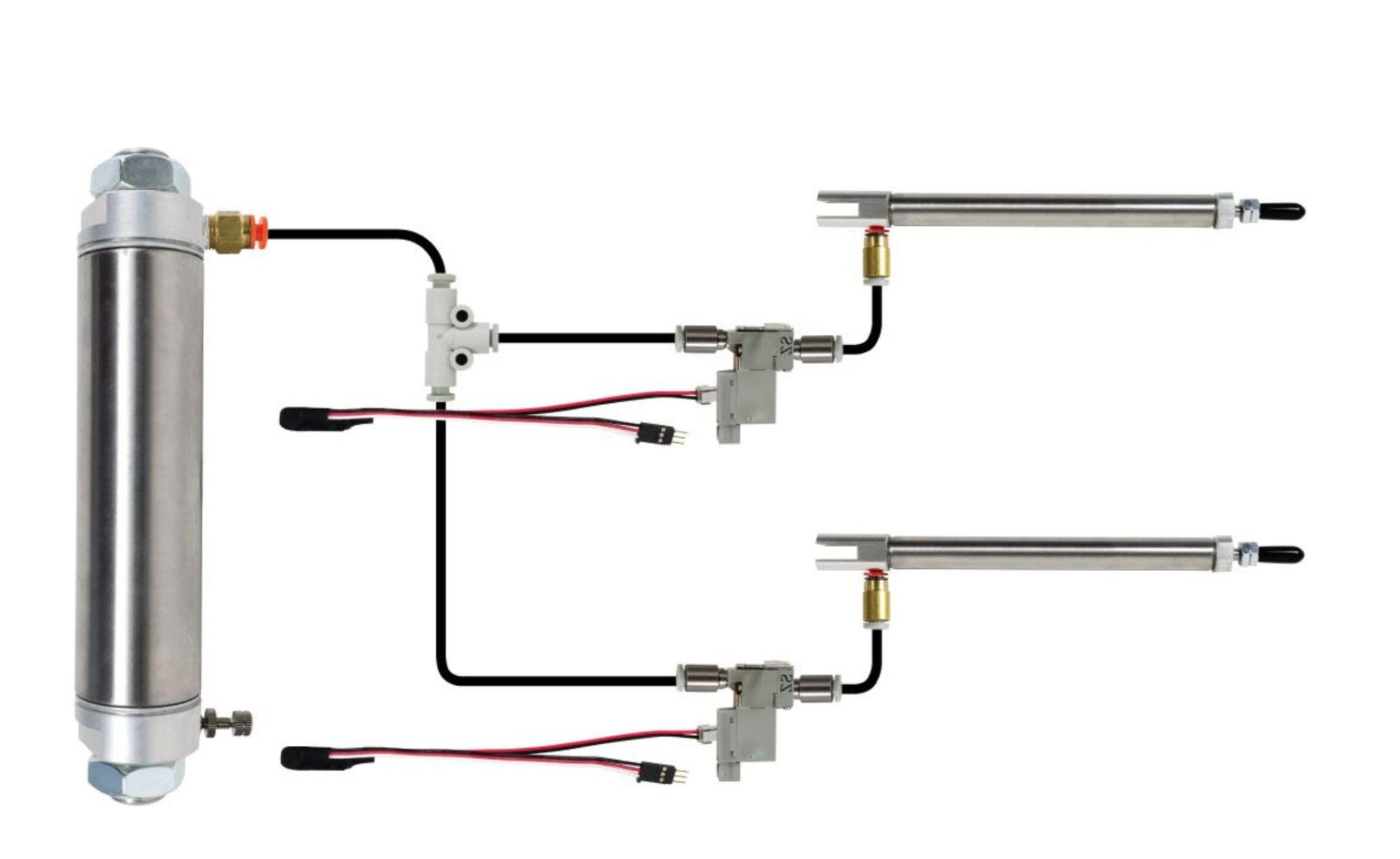

Пневматикалық жинақ 1 - Бір әрекетті цилиндрлер (275-0274)
- (2) Соленоид драйвері - драйвері бар кабель, бір VEX EDR 1/0 портын бір соленоидқа қосады
- (1) Шина сорғысының фитингі - 4 мм құбырлы фитингтері бар шредер клапаны - 8090410075
- (1) Резервуар - Резервуар, 1-1 /2" X 4", кеңдігі 1 /8"NPT & MS порты - US14227-S0400
- (1) Қысым реттегіші - 4 мм фитингтері бар шағын реттегіш - A-474-0000005
- (1) "T" фитингісі - Клапандарға арналған "T" фитингісі - KQ2T04-00 немесе "-00A"
- (2) Цилиндр - Бір әрекетті серіппелі қайтармалы цилиндр, диаметрі 10 мм - NCJ2D10-200S
- (2) Соленоид, Қосу/Өшіру - 3/2 Соленоидты клапан, SVDC - SY113-SMO-PM3-F
- (4) Клапандарға арналған фитинг - 4 мм құбыр x M3 бұрандасы - KJS04-M3 немесе KJL04-M3 немесе KQ2S04-M3G
- (1) Резервуарға арналған фитинг - 1/8 X 4 мм ер қосқышы - KQ2H03-34S немесе "-34AS"
- (2) Цилиндрлерге арналған фитинг - KQ2S04-M5 немесе "-MSA" цилиндрлеріне арналған MS ер қосқышы
- (1) Түтікше - 4 мм X 1696 мм ұзындықтағы түтікше - TUO425B-X81US1696
- (2) Цилиндр бекіткіші - Цилиндр бекіткіші - ЦИЛИНДР-БЕКІТКІШ
-
(2) Цилиндр өзегінің бұрылысы - Цилиндр өзегінің бұрылысы - ЦИЛИНДР-ӨЗІК-ӨЗІЛІС

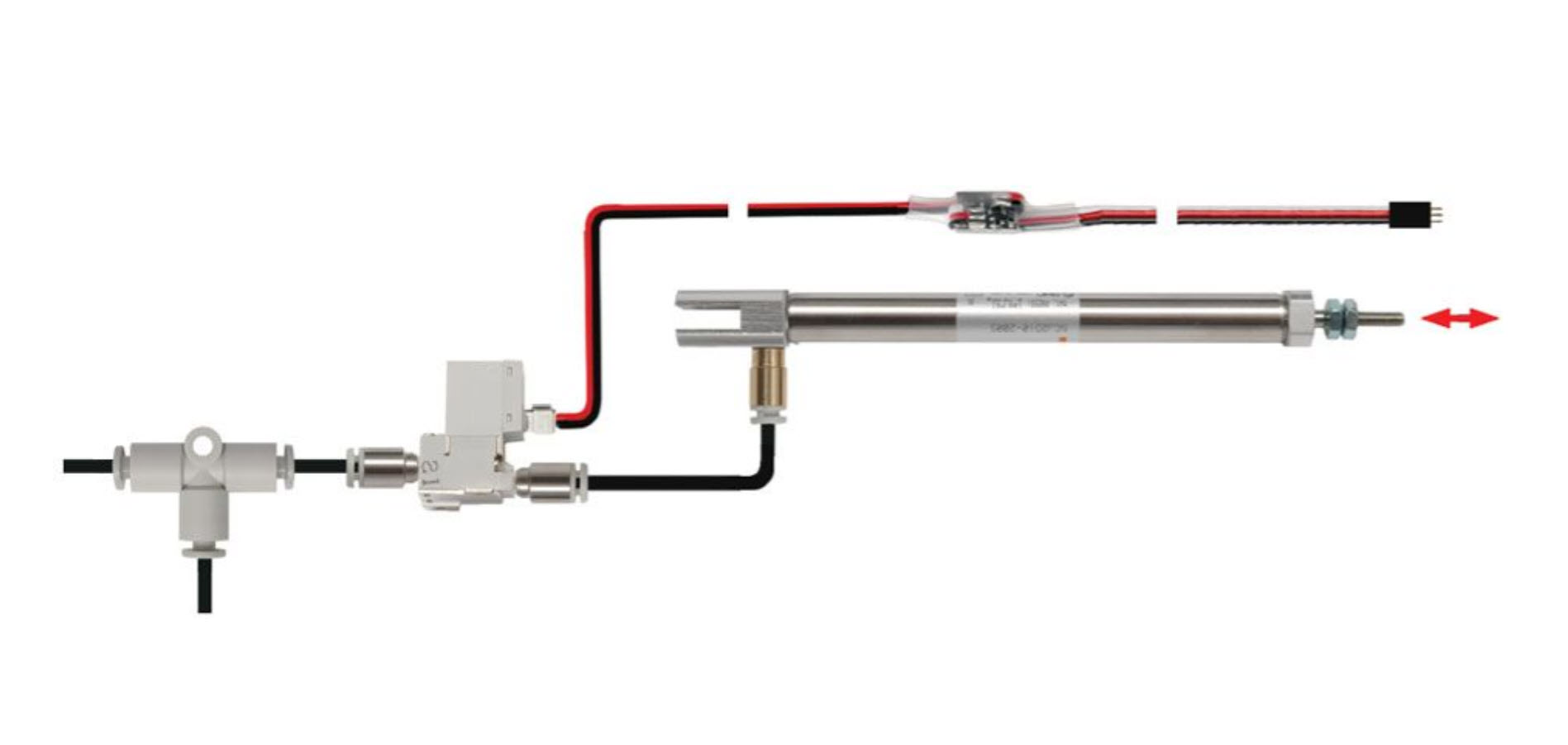

Пневматика жинағы 1A - Бір әрекетті цилиндр қондырмасы жүйеге қосымша бір әрекетті пневматикалық цилиндр қосу үшін барлық компоненттерді қамтиды.
Бұл жинақты жеке элемент ретінде пайдалану мүмкін емес. Жұмыс істеуі үшін оны 1-пневматикалық жинақпен немесе 2-пневматикалық жинақпен бірге пайдалану керек.

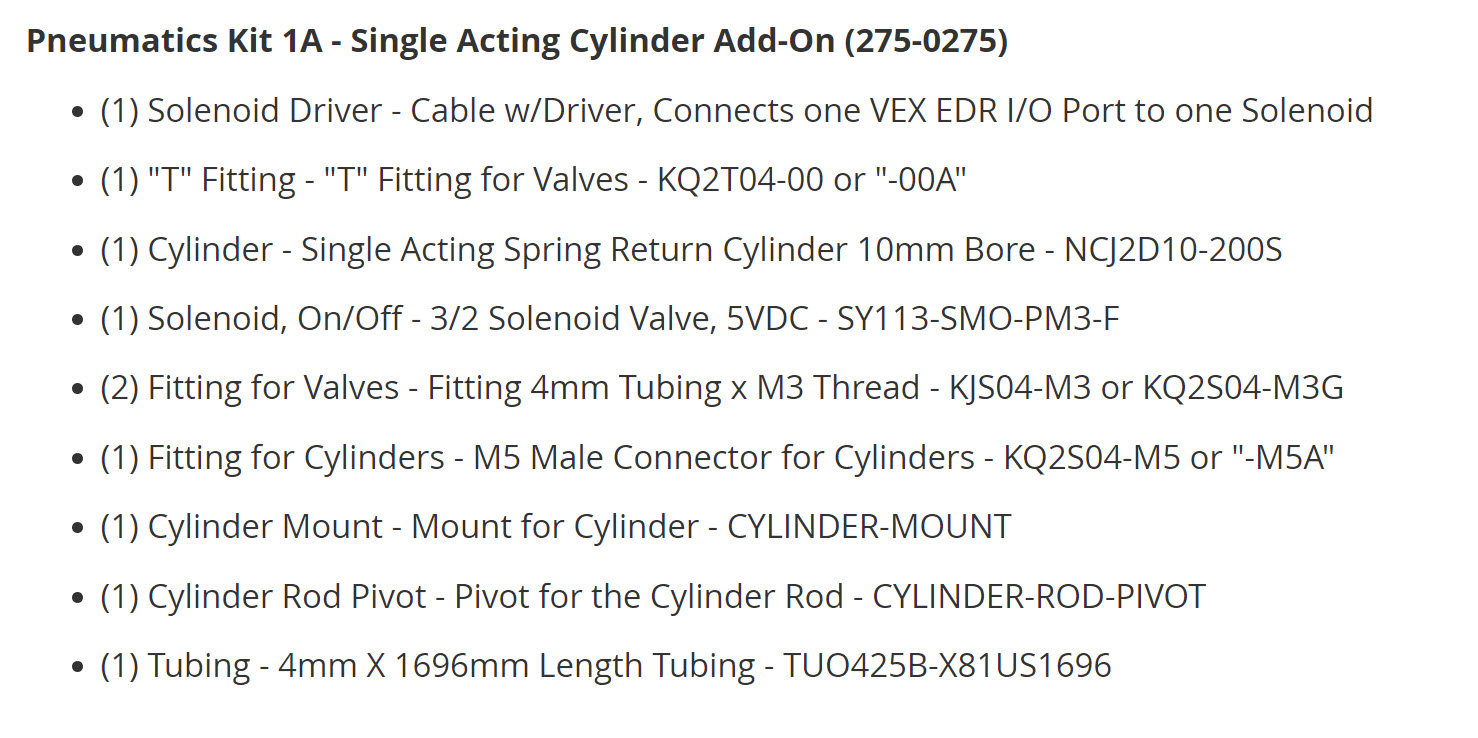

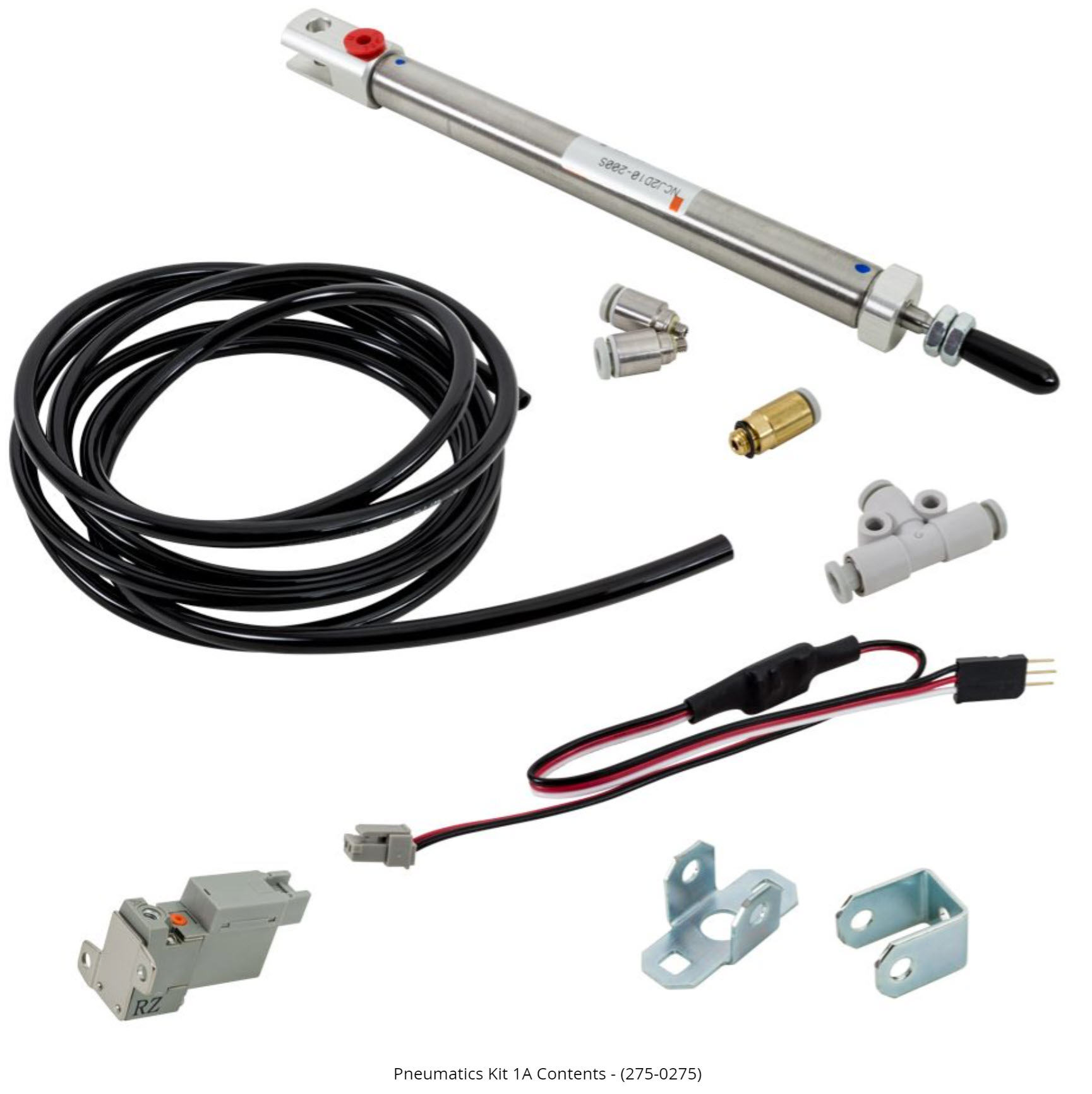

Пневматикалық жинақ 1A - Бір әрекетті цилиндрлік қосымша (275-0275)
- (1) Соленоидты драйвер - драйвері бар кабель, бір VEX EDR кіріс/шығыс портын бір соленоидқа қосады
- (1) "T" фитингісі - Клапандарға арналған "T" фитингісі - KQ2T04-00 немесе "-00A"
- (1) Цилиндр - Бір әрекетті серіппелі қайтармалы цилиндр, диаметрі 10 мм - NCJ2D10-200S
- (1) Соленоид, Қосу/Өшіру - 3/2 Соленоидты клапан, 5V DC - SY113-SMO-PM3-F
- (2) Клапандарға арналған фитинг - 4 мм құбыр x M3 бұрандасы - KJS04-M3 немесе KQ2S04-M3G фитингі
- (1) Цилиндрлерге арналған фитинг - M5 цилиндрлеріне арналған ер қосқыш - KQ2S04-M5 немесе "-M5A"
- (1) Цилиндр бекіткіші - Цилиндрге арналған бекіткіш - ЦИЛИНДР-БЕКІТКІШ
- (1) Цилиндр өзегінің бұрылысы - Цилиндр өзегінің бұрылысы - ЦИЛИНДР-ӨЗІК-ӨЗІЛІС
- (1) Түтікше - ұзындығы 4 мм X 1696 мм Түтікше - TUO425B-X81US1696
Екі әрекетті цилиндр жинақтары

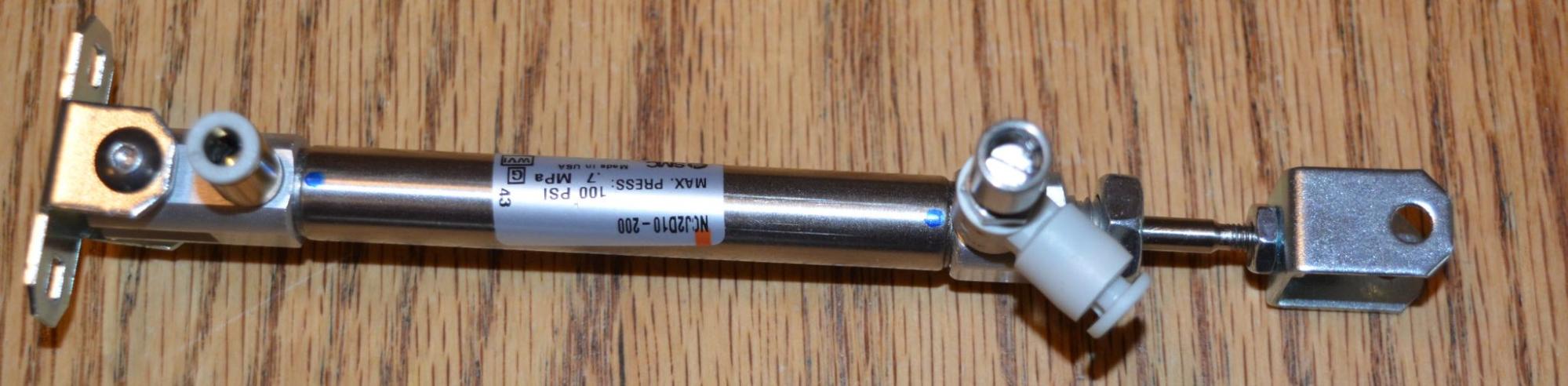

Екі әрекетті цилиндр жинақтарында екі әрекетті пневматикалық цилиндрлер бар. Бұл цилиндрлердің артықшылығы - стержень созылған кезде бір әрекетті пневматикалық цилиндрлерде болатын серіппенің күшін жеңудің қажеті жоқ. Сонымен қатар, штанга ауа қысымымен кері итеріледі (тартылады). Бұл екі әрекетті цилиндрлердің бір әрекетті пневматикалық цилиндрлерге қарағанда екі бағытта да көбірек күш шығаруы мүмкін екенін білдіреді.

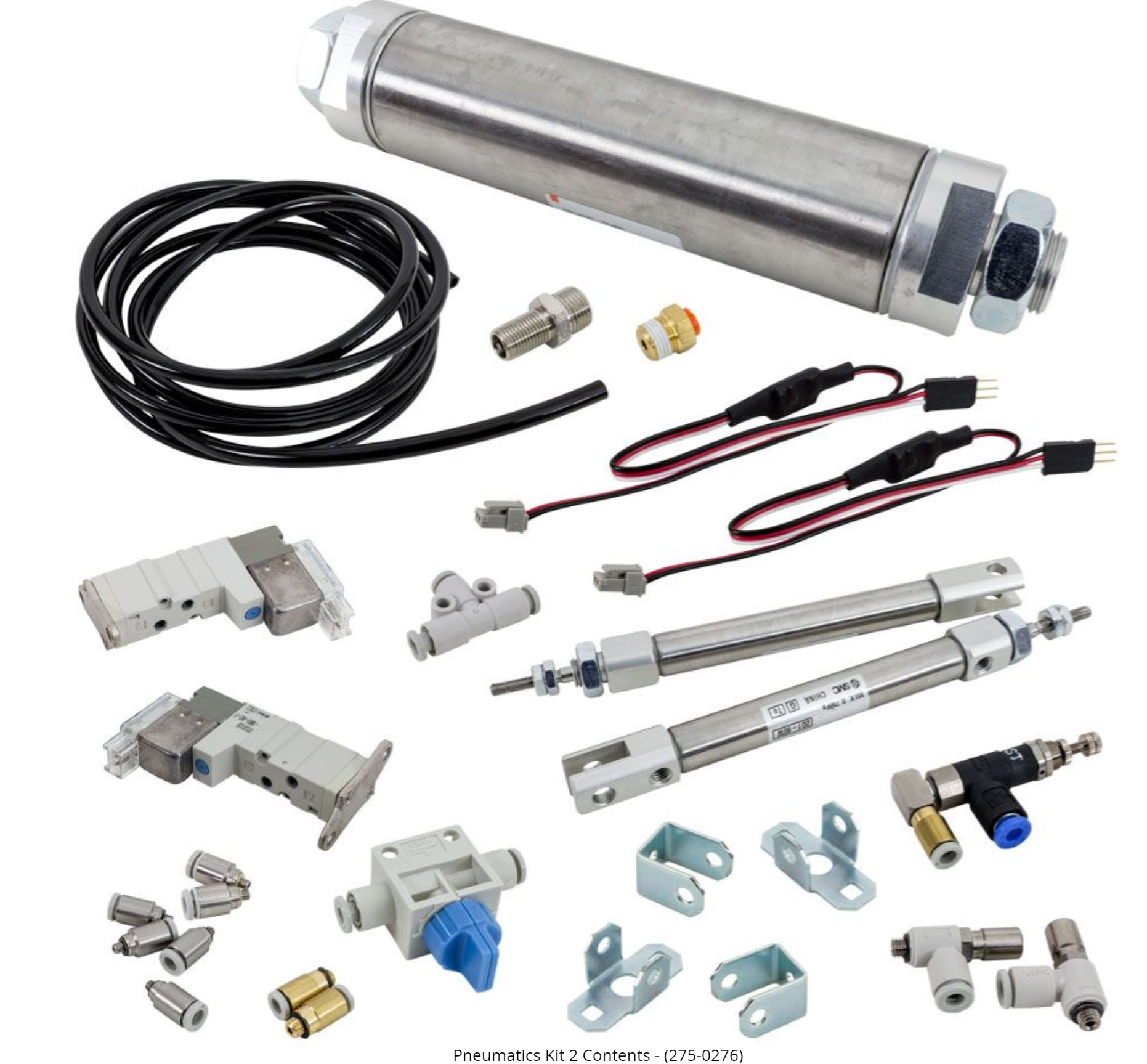

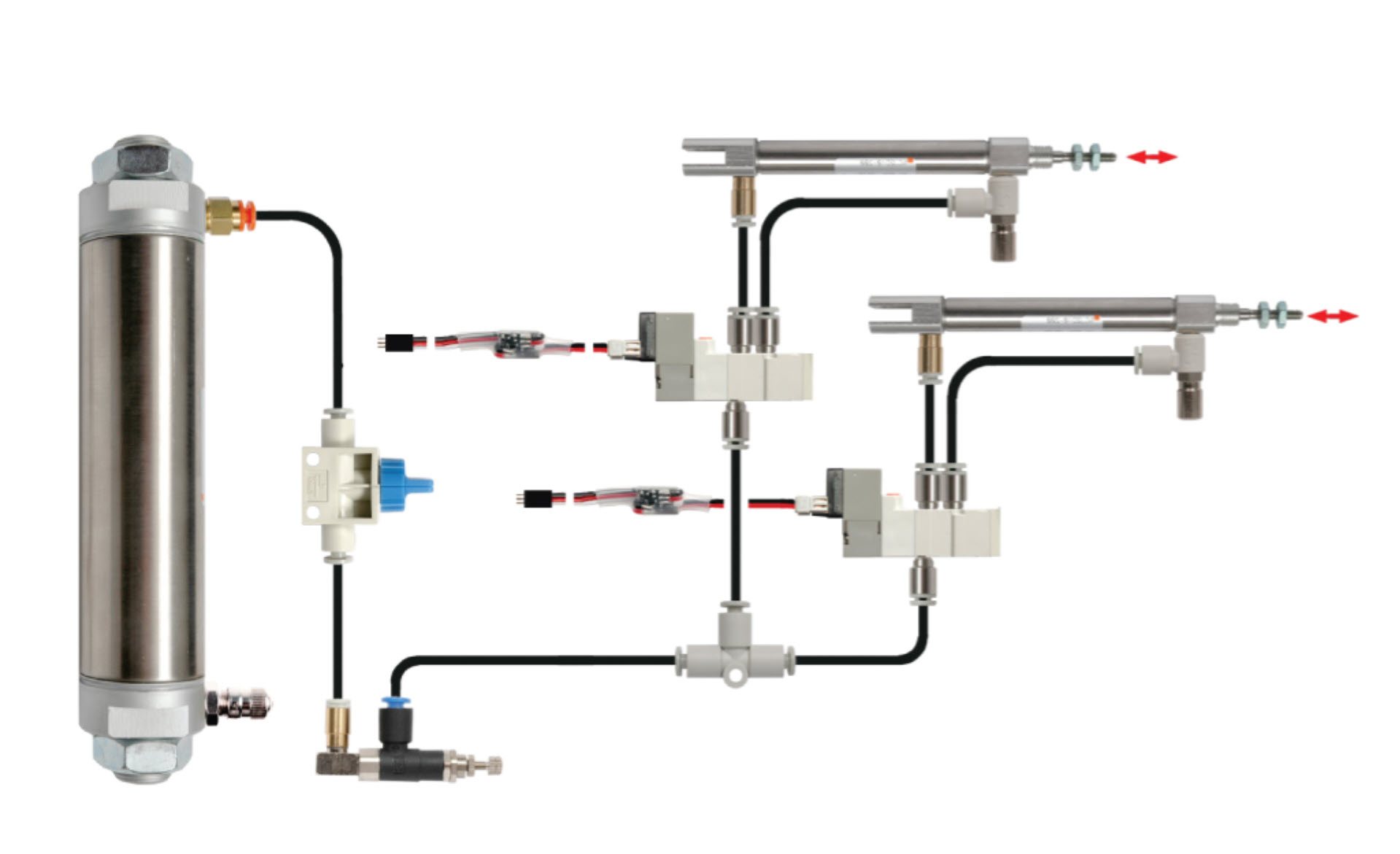

Пневматика жинағы 2 - қос әрекетті цилиндрлер екі қос әрекетті пневматикалық цилиндрді басқаруға арналған толық жүйені құруға қажетті барлық компоненттерді қамтиды.
Пневматика жинағы 2 екі шығын өлшегіш пен 1 пневматикалық жинақта жоқ қосу-өшіргіштен тұрады.

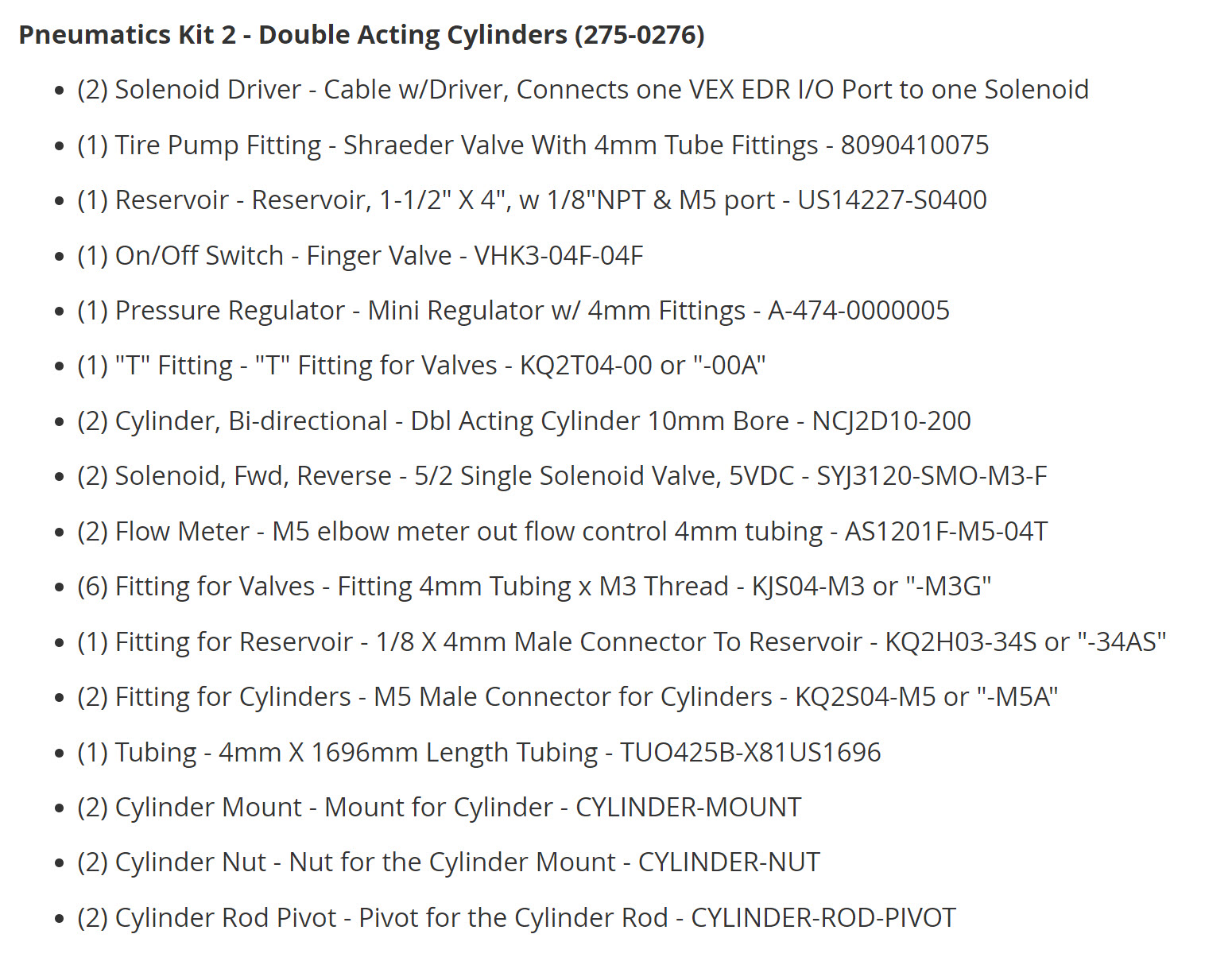

Пневматикалық жинақ 2 - Екі есе әсер ететін цилиндрлер (275-0276)
- (2) Соленоидты драйвер - драйвері бар кабель, бір VEX EDR кіріс/шығыс портын бір соленоидқа қосады
- (1) Шина сорғысының фитингі - 4 мм құбырлы фитингтері бар шредер клапаны - 8090410075
- (1) Резервуар - Резервуар, 1-1/2" X 4", w 1/8"NPT & M5 порты - US14227-S0400
- (1) Қосу/өшіру қосқышы - Саусақ клапаны - VHK3-04F-04F
- (1) Қысым реттегіші - 4 мм фитингтері бар шағын реттегіш - A-474-0000005
- (1) "T" фитингісі - Клапандарға арналған "T" фитингісі - KQ2T04-00 немесе "-00A"
- (2) Цилиндр, екі бағытты - екі есе әсер ететін цилиндр, 10 мм диаметр - NCJ2D10-200
- (2) Соленоид, алдыңғы, кері - 5/2 жалғыз соленоидты клапан, 5V DC - SYJ3120-SMO-M3-F
- (2) Ағын өлшегіш - M5 шынтақ өлшегіші шығыс ағынын басқару 4 мм түтік - AS1201F-M5-04T
- (6) Клапандарға арналған фитинг - 4 мм құбырларды x M3 бұрандаларын фитингтеу - KJS04-M3 немесе "-M3G"
- (1) Резервуарға арналған фитинг - 1/8 X 4 мм ер қосқышы - KQ2H03-34S немесе "-34AS"
- (2) Цилиндрлерге арналған фитинг - M5 цилиндрлеріне арналған ер қосқыш - KQ2S04-M5 немесе "-M5A"
- (1) Түтікше - ұзындығы 4 мм X 1696 мм Түтікше - TUO425B-X81US1696
- (2) Цилиндр бекіткіші - Цилиндрге арналған бекіткіш - ЦИЛИНДР-БЕКІТКІШ
- (2) Цилиндр гайкасы - Цилиндр бекіткішіне арналған гайка - ЦИЛИНДР-ГАЙКА
- (2) Цилиндр өзегінің бұрылысы - Цилиндр өзегінің бұрылысы - ЦИЛИНДР-ӨЗІК-ӨЗІЛІС

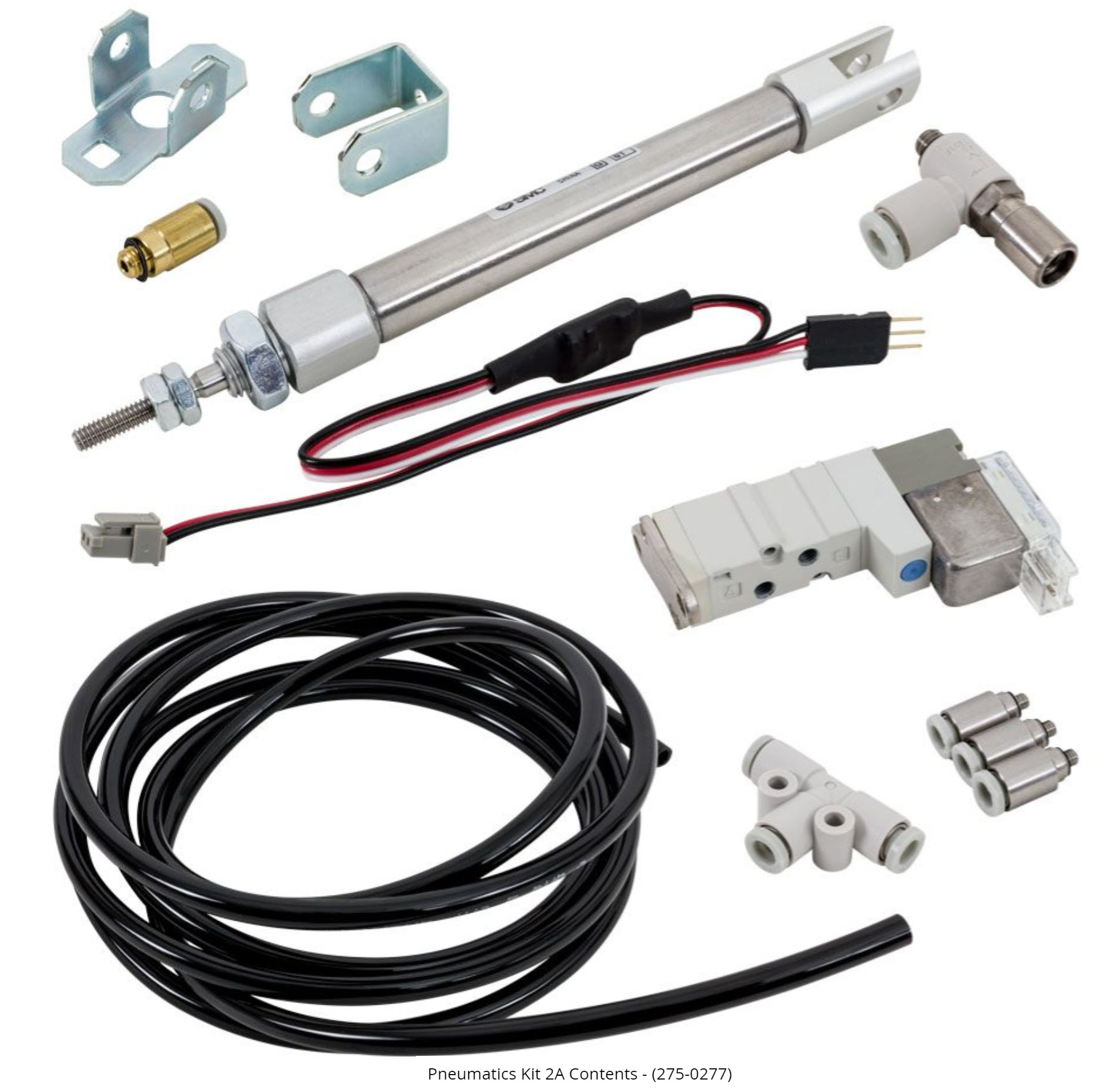

Пневматика жинағы 2A - Қос әрекетті цилиндр қондырмасы жүйеге қосымша қос әрекетті пневматикалық цилиндр қосу үшін барлық компоненттерді қамтиды.
Бұл жинақты жеке элемент ретінде пайдалану мүмкін емес. Жұмыс істеуі үшін оны 1-пневматикалық жинақпен немесе 2-пневматикалық жинақпен бірге пайдалану керек.

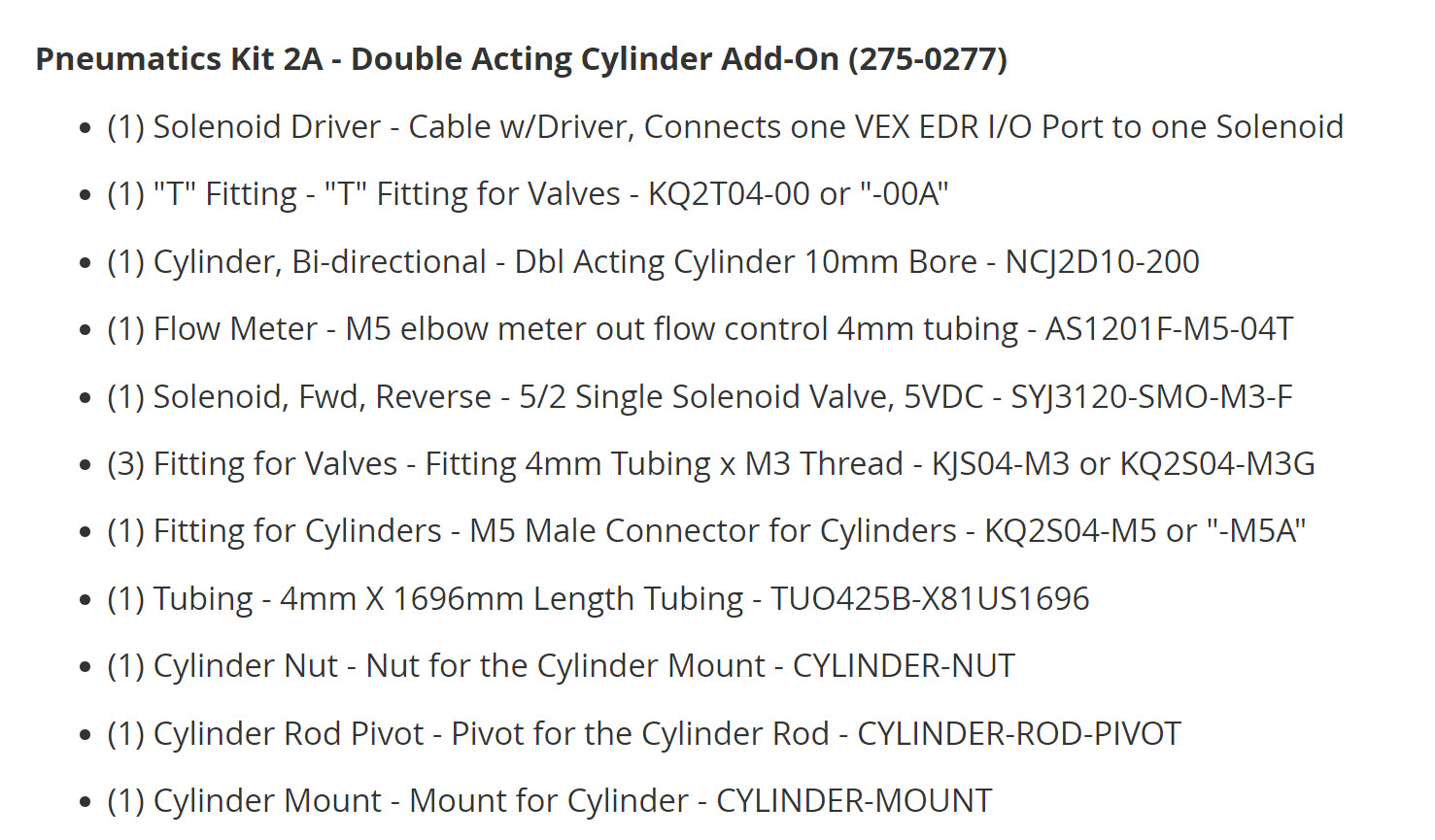

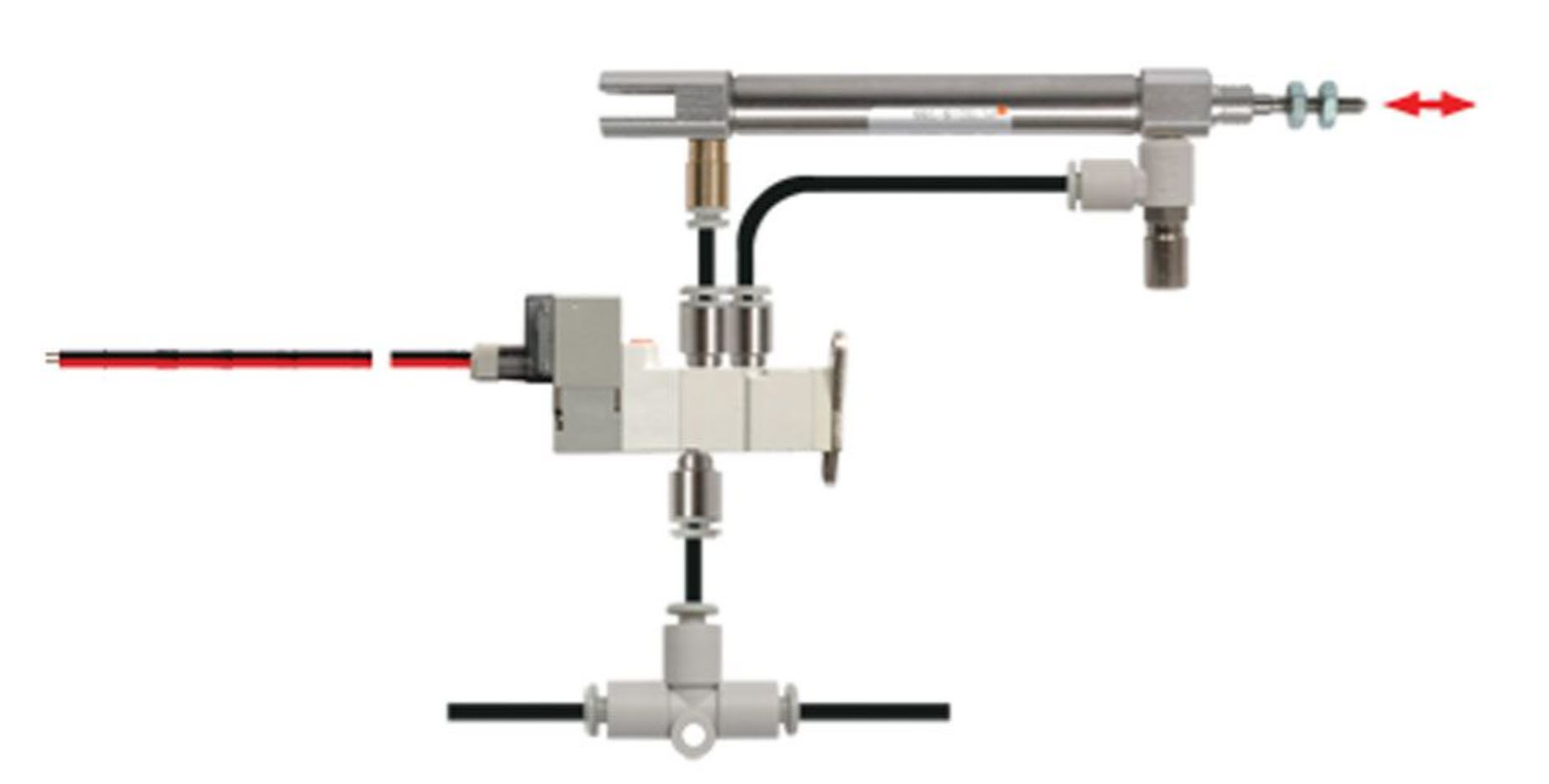

Пневматикалық жинақ 2A - қос әсерлі цилиндрге арналған қосымша (275-0277)
- (1) Соленоидты драйвер - драйвері бар кабель, бір VEX EDR кіріс/шығыс портын бір соленоидқа қосады
- (1) "T" фитингісі - Клапандарға арналған "T" фитингісі - KQ2T04-00 немесе "-00A"
- (1) Цилиндр, екі бағытты - екі есе әсер ететін цилиндр, 10 мм диаметр - NCJ2D10-200
- (1) Ағын өлшегіш - M5 шынтақ өлшегіші шығыс ағынын басқару 4 мм түтік - AS1201F-M5-04T
- (1) Соленоид, алдыңғы, кері - 5/2 жалғыз соленоидты клапан, 5V DC - SYJ3120-SMO-M3-F
- (3) Клапандарға арналған фитинг - 4 мм құбыр x M3 бұрандасы - KJS04-M3 немесе KQ2S04-M3G фитингі
- (1) Цилиндрлерге арналған фитинг - M5 цилиндрлеріне арналған ер қосқыш - KQ2S04-M5 немесе "-M5A"
- (1) Түтікше - ұзындығы 4 мм X 1696 мм Түтікше - TUO425B-X81US1696
- (1) Цилиндр гайкасы - Цилиндр бекіткішіне арналған гайка - ЦИЛИНДР-ГАЙКА
- (1) Цилиндр өзегінің бұрылысы - Цилиндр өзегінің бұрылысы - ЦИЛИНДР-ӨЗІК-ӨЗІЛІС
- (1) Цилиндр бекіткіші - Цилиндр бекіткіші - ЦИЛИНДР-БЕКІТКІШ
Қосымша бөлшектер

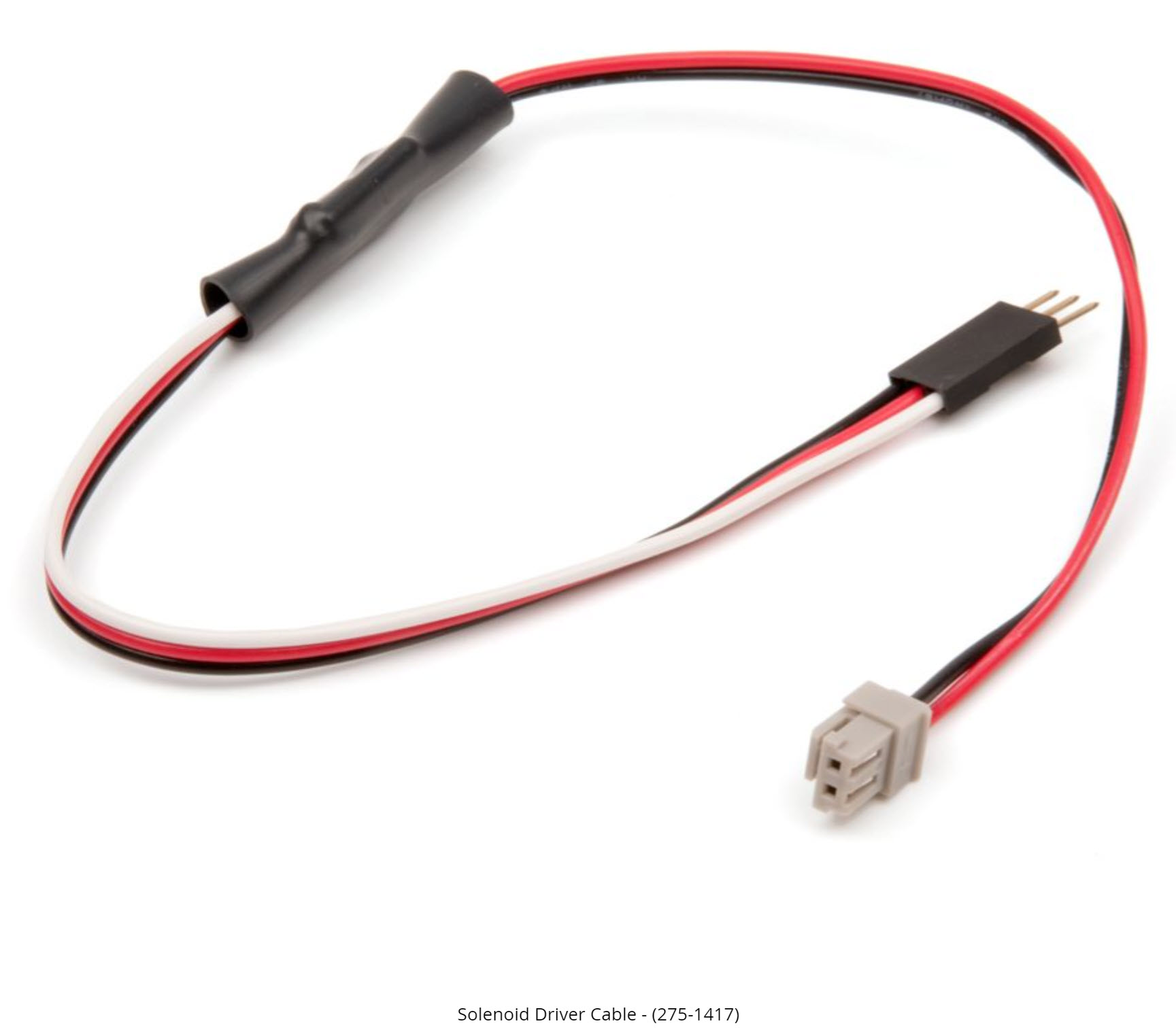

Соленоидты драйвер кабелі (2-пакетте) түпнұсқа электромагниттік драйвер кабелі зақымдалған жағдайда ауыстыруға арналған екі электромагниттік драйвер кабелін қамтиды.

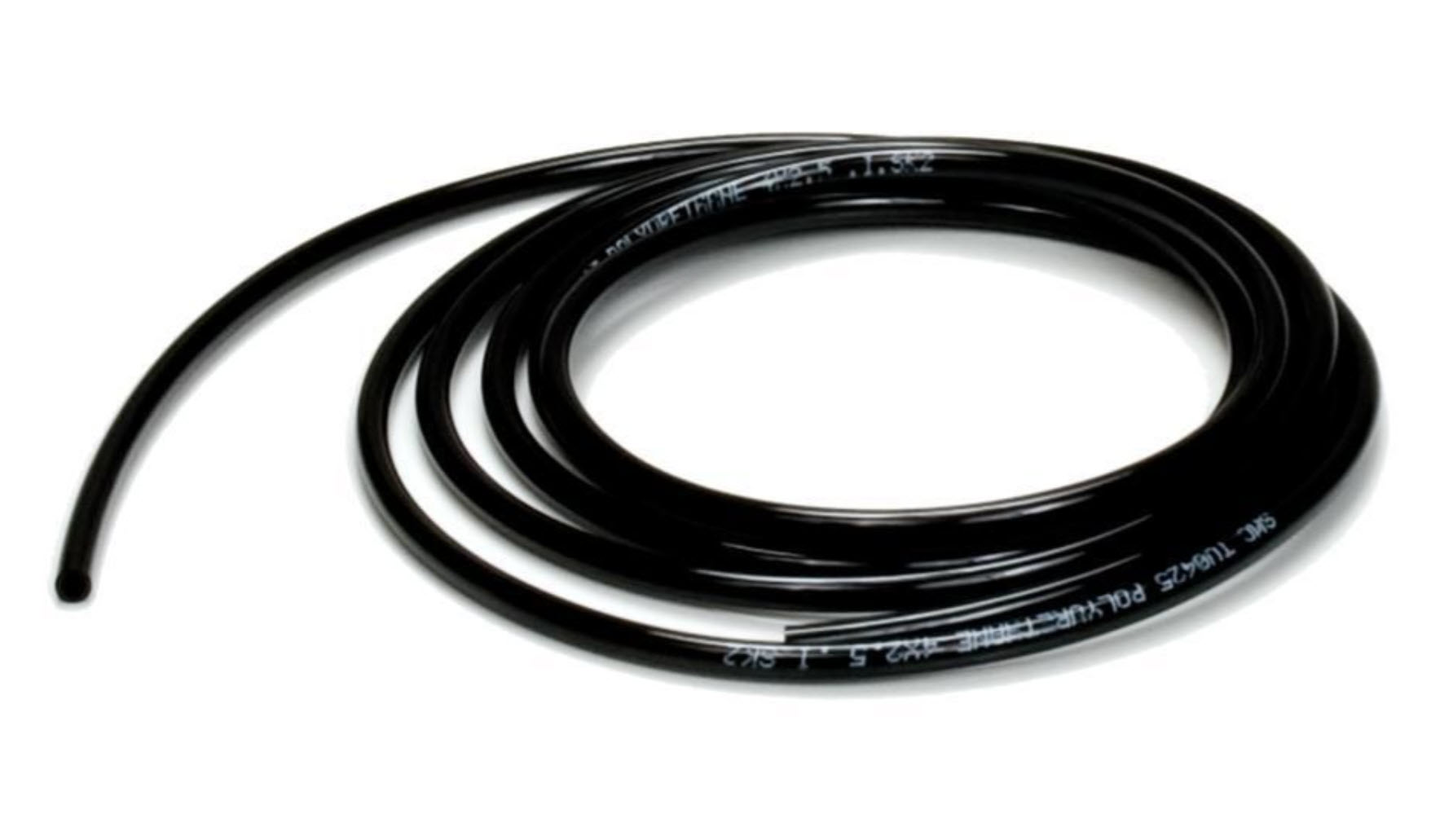

Пневматикалық құрамдастарды үлкен қашықтықтармен бөлуге мүмкіндік беретін қосымша пневматикалық түтіктер бар.
