VEX пневматикалық жүйесімен жұмыс істеу кезіндегі маңызды мәселе ауаның ағып кетуі болып табылады. Жүйедегі кез келген ауаның ағып кетуі жалпы қысымды төмендетеді және пневматикалық жүйе жұмыс істей алатын циклдар (ұзарту/тарту) мөлшерін азайтады.
Резервуар фитингтеріндегі ағып кетулердің алдын алу
Ауа резервуарының арматурасы Schrader шина сорғы клапанынан және резервуар фитингінен тұрады.

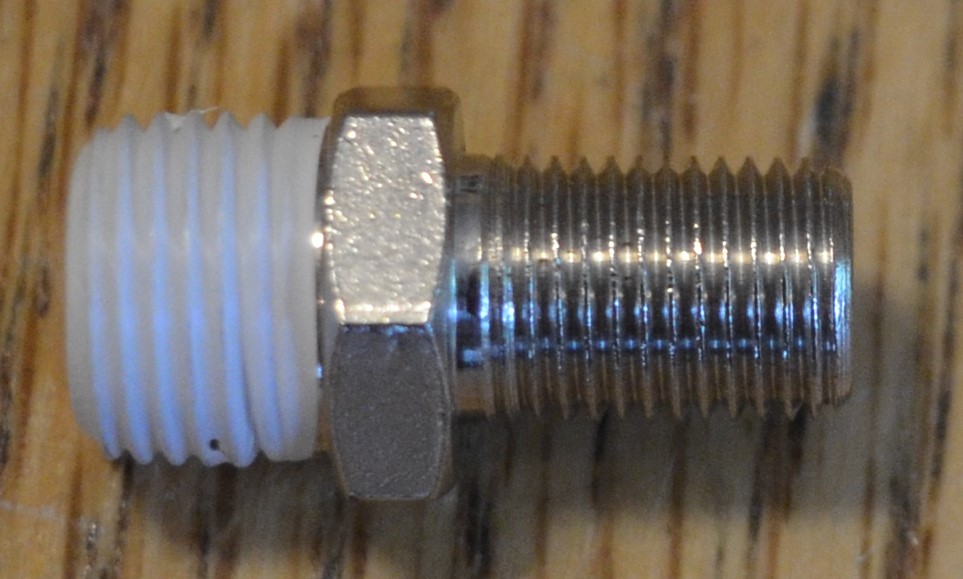

Резервуар фитингінің жіптері ағып кетпейтін тығыздағыш жасау үшін бұрыннан қолданылған тефлонмен бірге келеді.
Тефлон таспасының бір қабатын ауа резервуарының портына бұрау алдында Schrader шина фитингінің жіптеріне орап алуға болады. Бұл ауа өткізбейтін тығыздағышты жасауға көмектеседі.

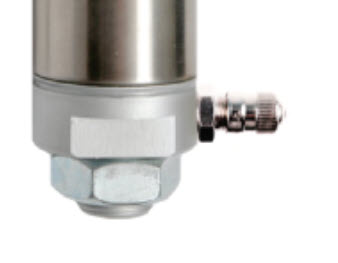

Schrader шина сорғысының фитингін және резервуар фитингін 7/16 дюймдік кілтті пайдаланып, ауа резервуарының шеттеріндегі порттарға мықтап бұрап қоюға болады.
Цилиндрлер мен клапан фитингтеріндегі ағып кетулердің алдын алу

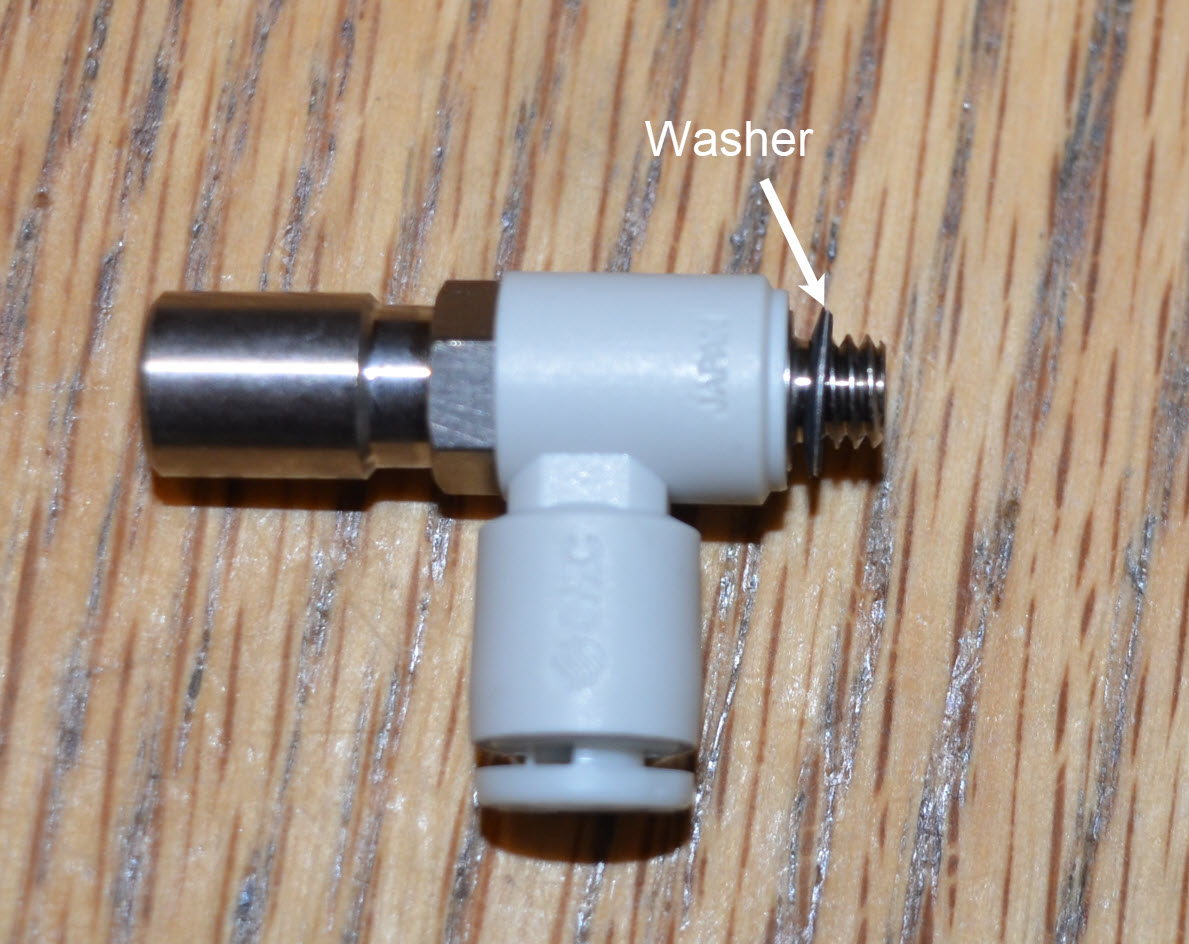

Пневматикалық цилиндрлерге арналған фитингтерге цилиндрлік фитингтер және шығын өлшегіштері кіреді.

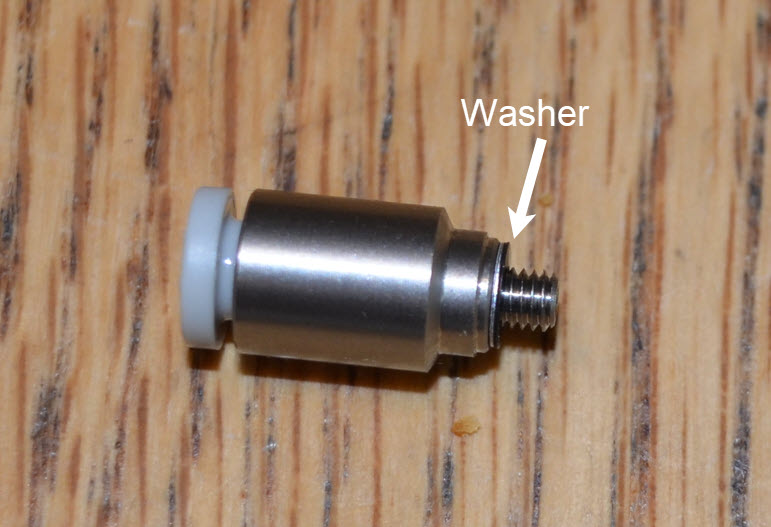

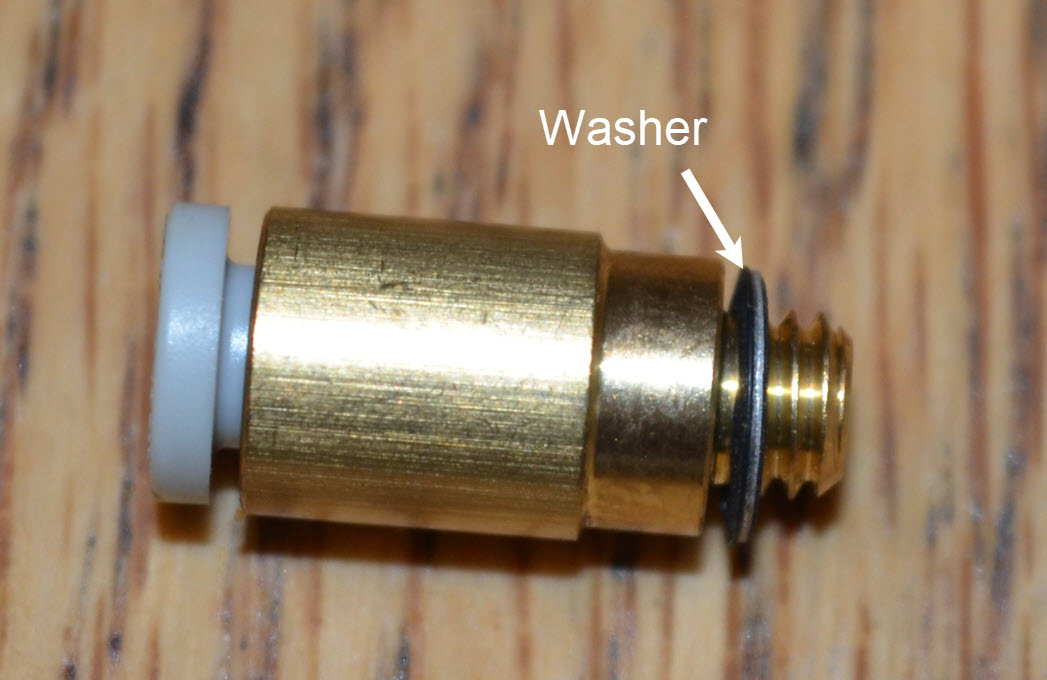

Бұл фитингтерде ауа өткізбейтін тығыздағышты жасауға көмектесетін шайба бар.
Кішкене тістеуік жұбын пайдаланып, фитингтерді шамамен ¼ айналдыру үшін саусақпен тығыздау үшін мұқият қатайтыңыз.

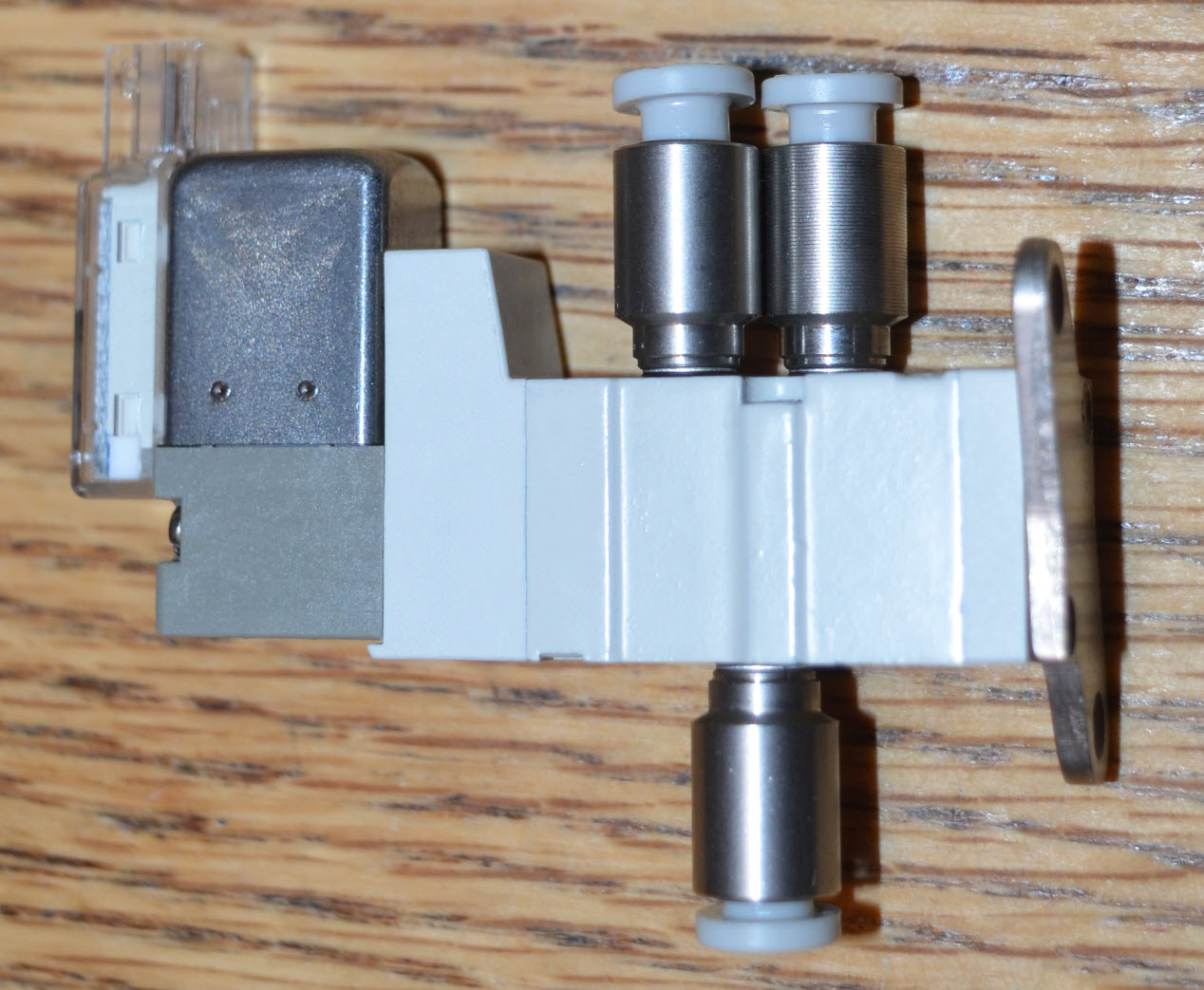

Пневматикалық электромагниттік клапандар клапан фитингтерін пайдаланады.
Клапан арматурасында ауа өткізбейтін тығыздағыш жасау үшін шайбалар да бар.
Сондай-ақ, бұл фитингтерді кішкене тістеуікпен саусақпен ¼ айналдыру арқылы қатайту керек.
Пневматикалық түтіктерді кесу, салу және босату
Пневматикалық құрылғыларды қосу үшін қолданылатын пневматикалық түтіктерді өткір қайшымен кесуге болады.

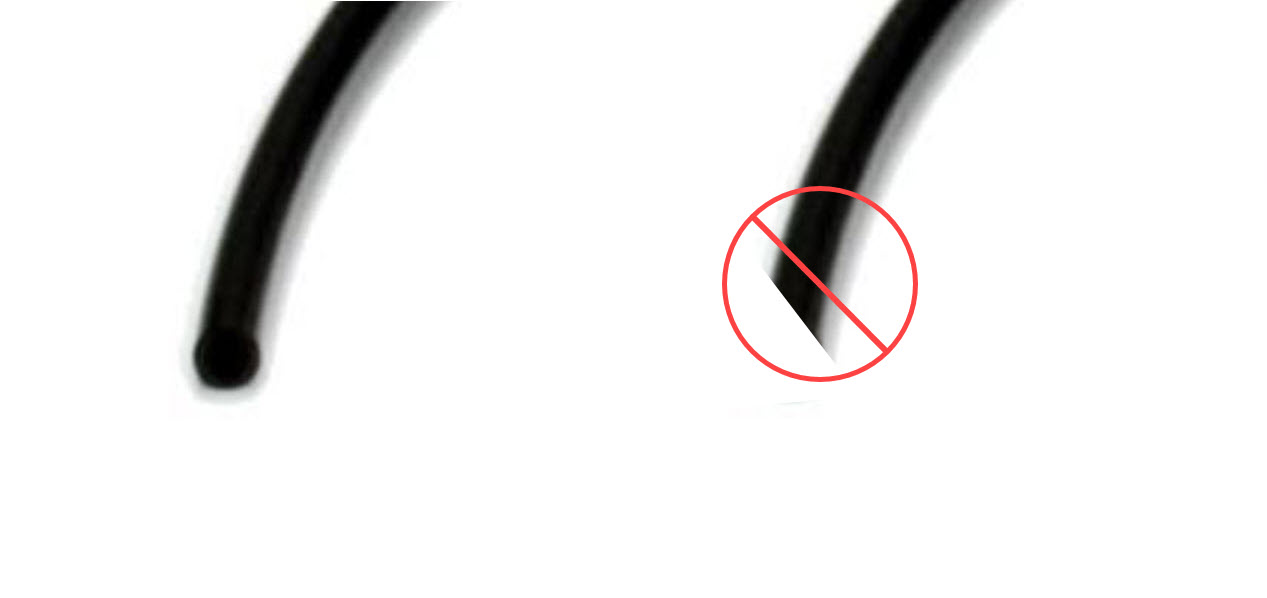

Ауа өткізбейтін тығыздағышты жасау үшін төртбұрышты ұшын жасау үшін құбырды тікелей кесуді ұмытпаңыз. Түтікшені бұрышпен кеспеңіз.
Ескертпе: Клапан мен пневматикалық цилиндр арасындағы түтік ұзындығы неғұрлым ұзағырақ болса, цилиндр іске қосылған сайын ауа қысымы соғұрлым көп жоғалады.

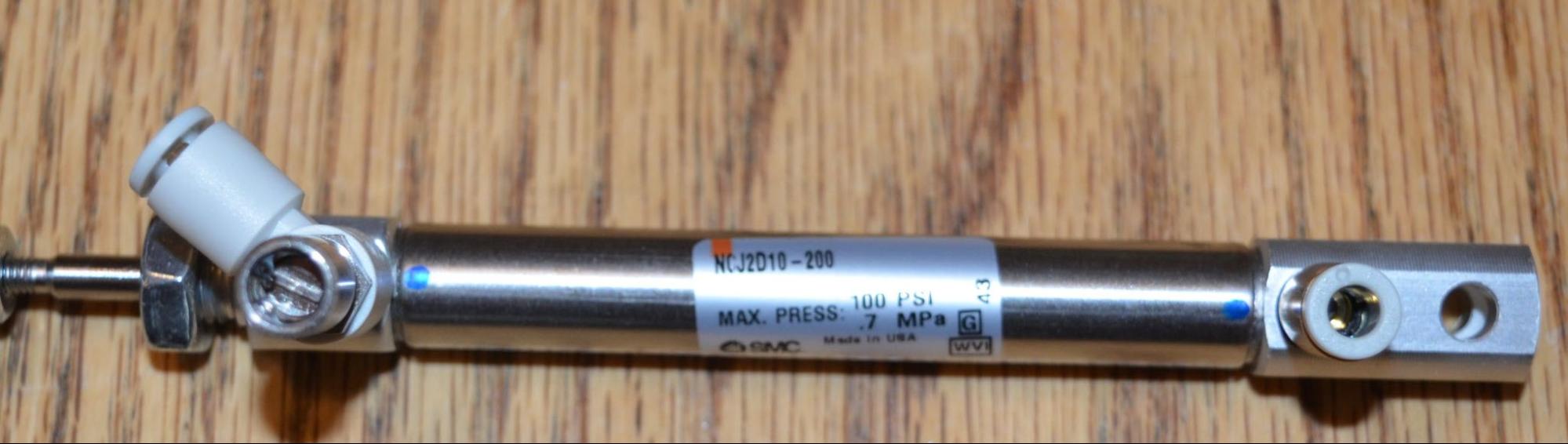

Барлық пневматикалық түтік фитингтері түтікшені тек фитингке тоқтағанша кіргізу арқылы қабылдайды.
Пневматикалық түтіктің фитингке толығымен енгізілгеніне көз жеткізіңіз. Ауа өткізбейтін тығыздағышты жасау үшін түтік өтуі керек резеңке сақина тығыздағыш бар.
Түтікшені босату үшін фитингтің сыртқы жағасын фитингке қарай итеру керек, содан кейін құбырды алып тастауға болады.
Ағып кетулерді тексеру
Егер сіздің пневматикалық жүйеңіз белгілі бір уақыт бойы ауа қысымын ұстамаса, жүйенің бір жерінде ауа ағуы бар.
Ауаның ағып кетуін тексерудің бір жолы - фитингтер қосылған жерлерге аз мөлшерде сабын мен су ерітіндісін қолдану. Егер осы орындардың бірінде көпіршіктер пайда болса, ауа ағыны бар және фитингті қатайту қажет болады.
ескертпе: Электрондық қосылымдарға сабын мен су ерітіндісін қолданбаңыз.
