Бөлшектерді ұйымдастыру, құрастыру нұсқауларының жиынтығын орындау немесе арнайы дизайнды құру, бөлікті дұрыс анықтау сіздің табысыңыз үшін шешуші болуы мүмкін.

VEX IQ бөлшектер сызғышы бөліктерді анықтауға көмектесетін ыңғайлы құрал болып табылады.

Басып шығарылатын VEX IQ сызғышын жүктеп алыңыз (АҚШ хаты) >

Басып шығарылатын VEX IQ Ruler (халықаралық A4) >жүктеп алыңыз

ескертпе: .pdf файлын басып шығару кезінде 100% масштабты орнатуды ұмытпаңыз.

Бөлшектерді анықтау үшін сызғышты пайдалану

VEX IQ бөлшектер сызғышын бөліктерді ұйымдастыру немесе құрастыру нұсқаулары жинағын орындау кезінде бөліктерді анықтау үшін пайдалануға болады. Сызғыштағы масштаб 1:1, сондықтан бөлшектерді жай ғана сызғыштың үстіне қоюға болады.

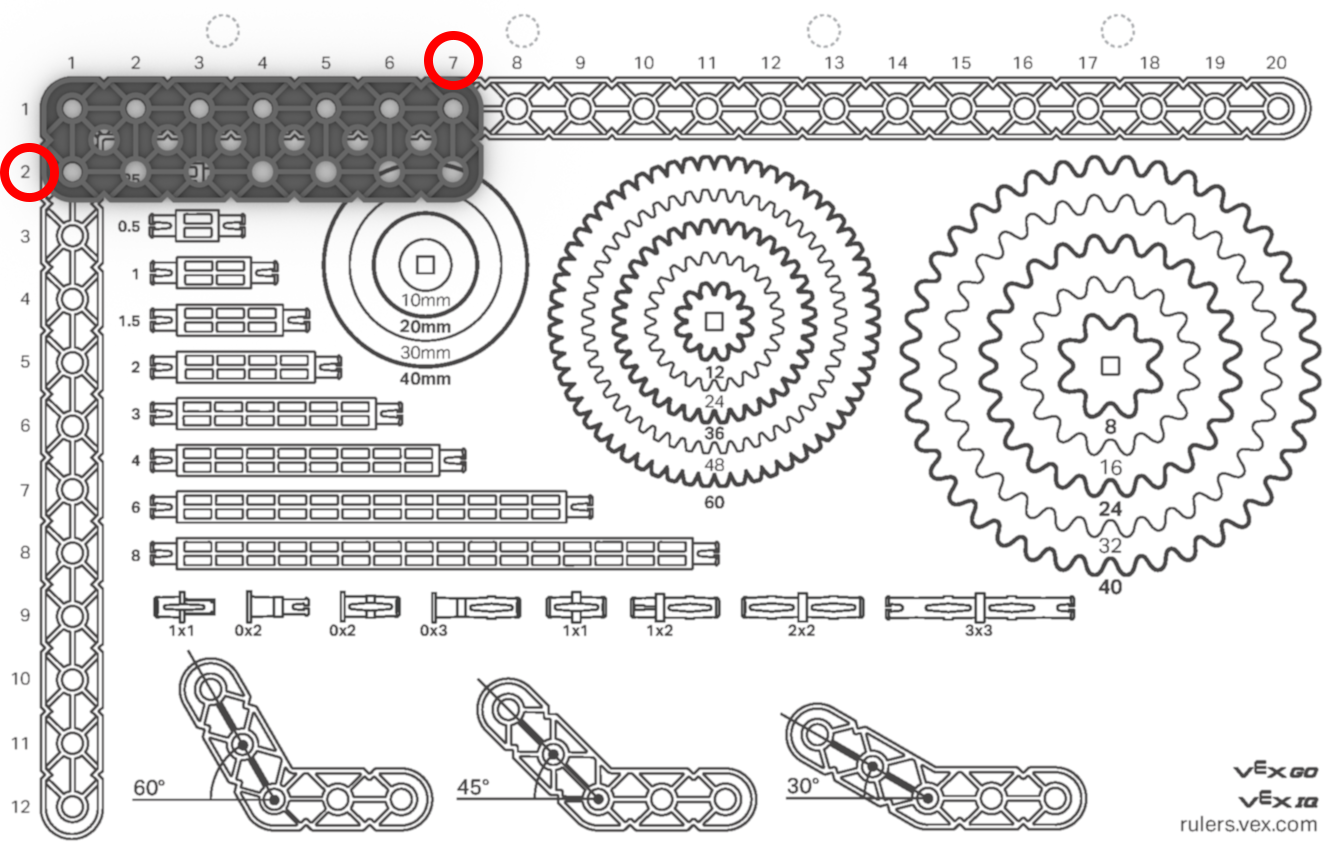

VEX 2x7 Құрылыс құрылымдары мен механизмдеріне арналған VEX робототехникасын оқытуда қолданылатын сәуленің өлшемдері мен дизайнын бейнелейтін сәулелік кескін.

Өлшеу арқалықтары мен пластиналар. Көрсетілген мысал - 2x7 сәуле.

2 2 қадам бірлігінің енін көрсетеді.
7 7 қадам бірлігінің ұзындығын көрсетеді.

VEX робототехникасында қолданылатын 4x стенофф суреті, VEX Rulers бөлімінде білім беру мақсатында оның өлшемдері мен дизайнын көрсетеді.

Айырмашылықтарды өлшеу. Көрсетілген мысал 4x Standoff болып табылады.

VEX Education сызғыштарына қатысты білім беру мақсаттарына арналған егжей-тегжейлі дизайн мен өлшемдерді көрсететін 30 мм шкив иллюстрациясы.

Өлшеу шығырлары. Көрсетілген мысал 30 мм шығыр болып табылады.

Оқу робототехникасы мен инженерлік қосымшаларда қолданылатын оның дизайны мен мүмкіндіктерін көрсететін VEX 12 тісті берілісінің суреті.

Өлшеу механизмдері. Көрсетілген мысал 12 тісті беріліс.

VEX робототехникасында қолданылатын 16 тісті жұлдызшаның иллюстрациясы, оның дизайны мен өлшемдерін көрсетеді, VEX Rulers бөліміндегі білім беру ресурстарына қатысты.

Өлшеу жұлдызшалары. Көрсетілген мысал 16 тіс тісті жұлдызша болып табылады.

VEX робототехникасын оқытуда қолданылатын VEX 1x1 Pin кескіні, білім беру мақсаттары үшін компоненттің дизайны мен өлшемдерін суреттейді.

Өлшеу түйреуіштері. Көрсетілген мысал 1x1 PIN болып табылады.

VEX сызғыштарына қатысты білім беру контекстінде қолданылатын қызыл белгісі бар 30 градус бұрыштық сәуленің иллюстрациясы.

Арнайы сәулелерді өлшеңіз. Көрсетілген мысал 30° бұрыштық сәуле болып табылады.

Роботты құрастыру кезінде сызғышты пайдалану

VEX Plastic Parts сызғышын бөлшектер мен қашықтықты өлшеу үшін өлшеу құралы ретінде де пайдалануға болады. Бұл бөлшектерді таңдауға қатысты нақты нұсқаулары жоқ пайдаланушы роботын жобалау және құрастыру кезінде өте пайдалы болуы мүмкін.

-кеңес және амал: VEX Пластикалық бөлшектер сызғышының .pdf файлын мөлдір пластик мөлдірлікке басып шығаруға болады. Бұл сызғышты роботтың үстіне қоюға мүмкіндік береді және сызғыш арқылы өлшеу арқылы өлшемдерді жасауға болады.

Теңшелетін роботты құрастыру кезінде сызғышты пайдаланудың кейбір мысалдары берілген.

Робототехникадағы оқу мақсаттары үшін құрылымы мен дизайнын бейнелейтін таңбаланған компоненттері бар VEX шассиінің диаграммасы.

Робот шассиіндегі арқалықтар арасындағы қашықтықты өлшеу. Бұл мысал робот шассиіндегі 11 қадам немесе 5,5 дюймдік сәулелер арасындағы қашықтықты көрсетеді.

VEX Rulers білім беру ресурстарының бөлігі болып табылатын арқалық сызғышын пайдаланып 8x қадамды білікті қалай өлшеуге болатынын суреттейтін диаграмма.

Білік ұзындығын өлшеу үшін қадамды пайдалану. Бұл мысал 8 қадамдық білікті көрсетеді.

VEX сызғыштары бөліміндегі оқу мақсаттары үшін өлшеу процесін суреттейтін 8x қадамдық білікті өлшейтін сызғыштың суреті.

Білік ұзындығын өлшеу үшін дюйм/миллиметрді пайдалану. Бұл мысалда 4 дюймдік білік (4 дюйм/102 миллиметр) көрсетілген.

Білім беру робототехникасында қолданылатын VEX тізбегі құрамдас бөлігінің кескіні, VEX Rulers бөлімінде анықтама үшін оның дизайны мен құрылымын көрсетеді.

Тізбек/тізбекті жүйедегі тізбек буындарының санын өлшеу.
