VEXcode VR ойын алаңындағы V5RC Spin Up ойын алаңының өлшемдері мен конфигурациясы 2022-2023 жылдардағы V5RC Spin Up Competition ойынындағы жеке шеберлік матчына арналған алаңмен бірдей. Бұл ақпарат VEXcode VR үшін V5RC Spin Up бағдарламасында жобаларды жасау кезінде пайдалы болуы мүмкін.

V5RC ойын элементтері және роботтарға арналған бастапқы позициялары бар Spin Up өрісінің орналасуы

Өріс өлшемдері

VEXcode VR ойын алаңындағы V5RC Spin Up өрісінің орналасуы

Алаңдағы әрбір плитканың өлшемі 600 мм-ге 600 мм (~24 дюймге 24 дюйм).

VEXcode VR Spin Up ойын алаңында виртуалды роботты бағдарламалауға арналған жұмыс кеңістігін бұғаттайды

Алаңның ұзындығы алты толық тақтайшадан тұрады.

Жалпы алғанда, алаңның ұзындығы 3,65 м (~12 фут).

V5RC жарысына арналған Spin Up алаңының орналасуы

Алаңның ені алты толық тақтайшадан тұрады.

Жалпы алғанда, алаңның ені 3,65 м (~12 фут).

Өлшеу ескертпелері:

Плитканың шеттерін көрсететін және екі жағының арасынан өтетін көрсеткісі бар далалық плиткалардың бір бөлігінің жақыннан түсірілген көрінісі.

Әрбір толық плитка өлшемі плитканың шетінен басталып, сол жерден аяқталады.

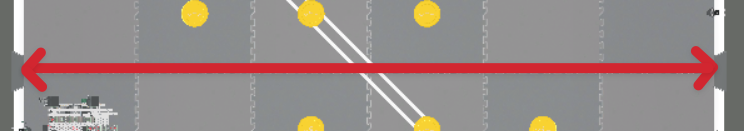

Алаңның орталық көлденең қимасының қабырғалардың екі ішкі шеттерін алаңның ортасынан жалғайтын көрсеткісі бар жақыннан түсірілген көрінісі.

Жалпы өріс өлшемдері өріс периметрінің ішкі шетінен басталып, аяқталады.

Өріс координаттары

VEXcode VR ойынындағы V5RC Spin Up ойынында виртуалды Hero Bot Disco орналасқан жері мен бұрышын көрсететін GPS сенсорымен жабдықталған. GPS сенсоры роботтың өрістегі айналу центрінің (X, Y) координаттарын миллиметрмен немесе дюйммен көрсетеді. Мұны белгілі бір орындарға бару үшін Disco кодын жазу және VEXcode VR бағдарламасында V5RC Spin Up Field-те белгіленген қашықтықтардың орнына сенсорлық кері байланысты пайдаланып шарлау үшін пайдалануға болады.

V5RC үшін бастапқы позициялар, роликтердің орналасуы және ұпай жинау элементтері бар айналмалы өріс.

VEXcode VR жүйесіндегі V5RC Spin Up өрісі X және Y позициялары үшін шамамен -1800 мм-ден 1800 мм-ге дейін ауытқиды.

Орталық орналасуы немесе бастапқы нүктесі (0,0) өрістің ортасында орналасқан.

Spin Up ойын алаңы және бағдарламалау тәжірибесіне арналған виртуалды роботы бар VEXcode VR жұмыс кеңістігі

VEXcode VR ойынындағы V5RC Spin Up алаңындағы ойын нысандары 2022-2023 жылдардағы V5RC Spin Up Competition ойынындағы жеке дағдыларды сәйкестендіру алаңымен бірдей өлшемде және сол жерде орналасқан.

алаңдағы ойын элементтерінің орналасуы туралы қосымша ақпарат алу үшін осы мақаланы қараңыз.

Ойынның нақты элементтері туралы қосымша ақпарат алу үшін V5RC Spin Up ойын нұсқаулығын қараңыз.
