V5 Workcell жинағы сақтау орны - 1 қалта: STEM Labs аппараттық құралы

Бұл мақалада 1 сақтау жәшігінде ұйымдастырылатын V5 Workcell жинағының бөліктері қарастырылады.

1 сақтау жәшігін ұйымдастырудың екі компоненті бар:

V5 Workcell жинағының сақтау жәшігі 1 науа жоғарыдан көрінеді.

Науа

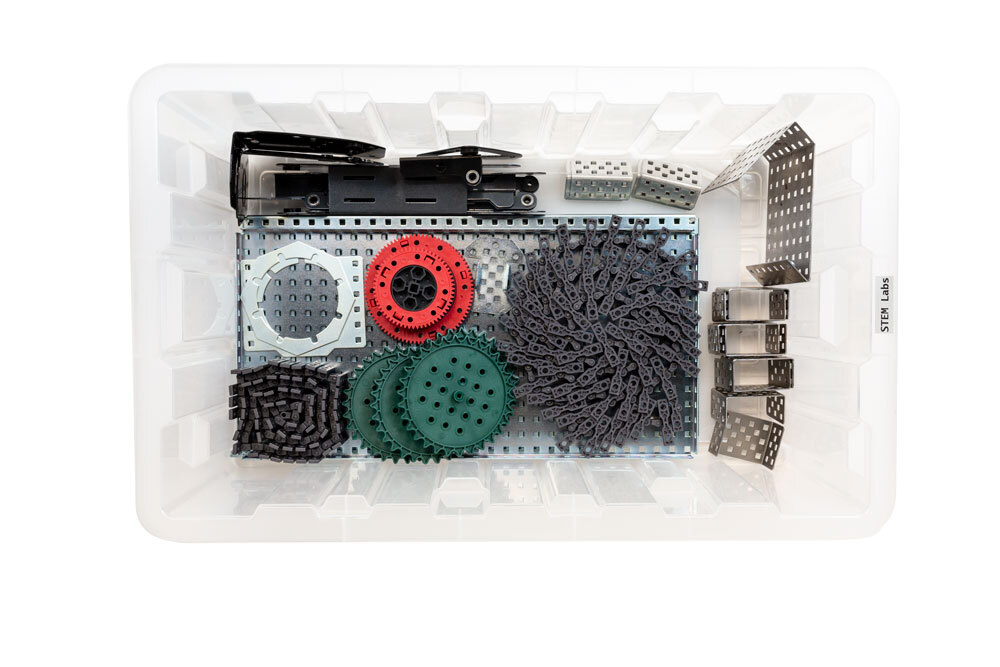

V5 Workcell жинағының сақтау жәшігі 1 негізі жоғарыдан көрінеді.

Негіз

Бұл мақала 1 қалтадағы әрбір бөлікті реттейді және солдан оңға қарай кесте түрінде келесі ақпаратты береді:

  • Бөлім: Бұл бөліктің аты. Гиперсілтемелер vexrobotics.comсайтында жеке сатып алуға болатын қосалқы бөлшектер үшін берілген.
  • Фото: Бұл бөліктің кескіні. Мұны жинақты қораптан шығару және V5 Workcell жасау кезінде анықтама ретінде пайдаланыңыз.
  • Бөлшек нөмірі: Бөлшек үлкенірек жинақта, сөмкеде немесе қорапта келсе, жинақтың, сөмкенің немесе қораптың бөлшек нөмірі және жеке бөлік нөмірі беріледі. Бұл бөлік нөмірлері жинақты қораптан шығару кезінде және V5 Workcell құрастыру кезінде пайдалы болуы мүмкін.
  • Саны: Бұл берілген әрбір бөліктің саны. Қораптан шығару кезінде себеттің немесе науаның әрбір орнында бөліктердің дұрыс санына көз жеткізу үшін мұны пайдаланыңыз.
  • Сөмке туралы ескертпелер: Бұл бағанда сол жинақтағы, сөмкедегі немесе қораптағы бөлік немесе бөлшектер қалай қабылданатыны туралы ақпарат берілген. Бөлшектер үлкенірек жинақта, сөмкеде немесе қорапта келсе, анықтама үшін жапсырманың суреті беріледі. Жинақты қораптан шығарған кезде оларды анықтама ретінде пайдаланыңыз.
  • Орналасқан жері: Бұл бөлікті сол қалтаға немесе науаға орналастыру керектігі бөлектелген қалта немесе науаның суреті. Бұл ақпарат бөліктің қай жерде орналасқаны туралы еске салғыш қажет болса, V5 Workcell құрастыру кезінде де пайдалы болуы мүмкін.
    • Пайдалы кеңестер: Олар Орын бағанында берілген. Бұл кеңестер орау туралы қосымша контекст немесе ақпарат, бөлік нөмірлерін анықтау немесе қосымша ұйымға арналған кеңестер береді.

1-сақтау қалтасы: науа

Бөлім Фото Бөлшек нөмірі Саны Сөмке жазбалары Орналасқан жері

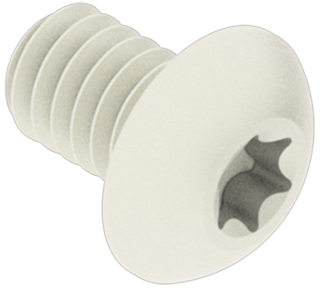

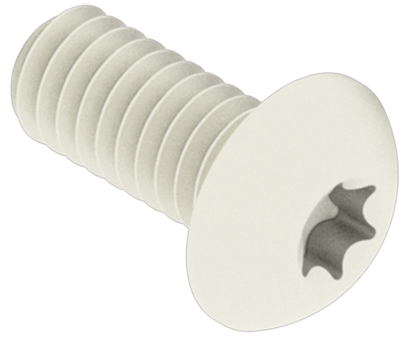

№8-32 x 1/4" Жұлдызды жетек бұрандасы #8-32 x 1/4 дюймдік жұлдызша тәрізді бұранда. 276-4990-001 300 100 данадан 3 қапшықта келеді

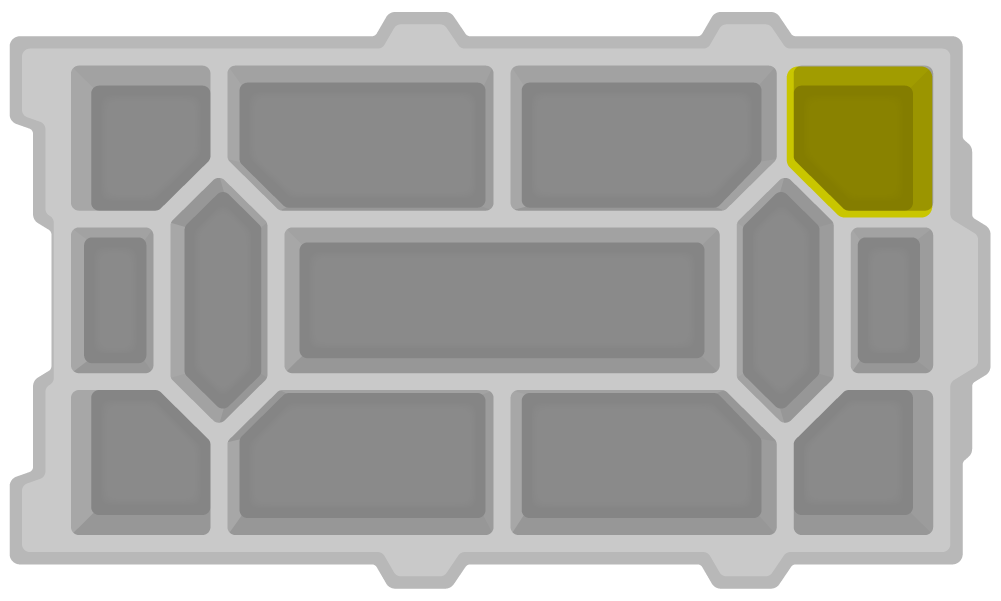

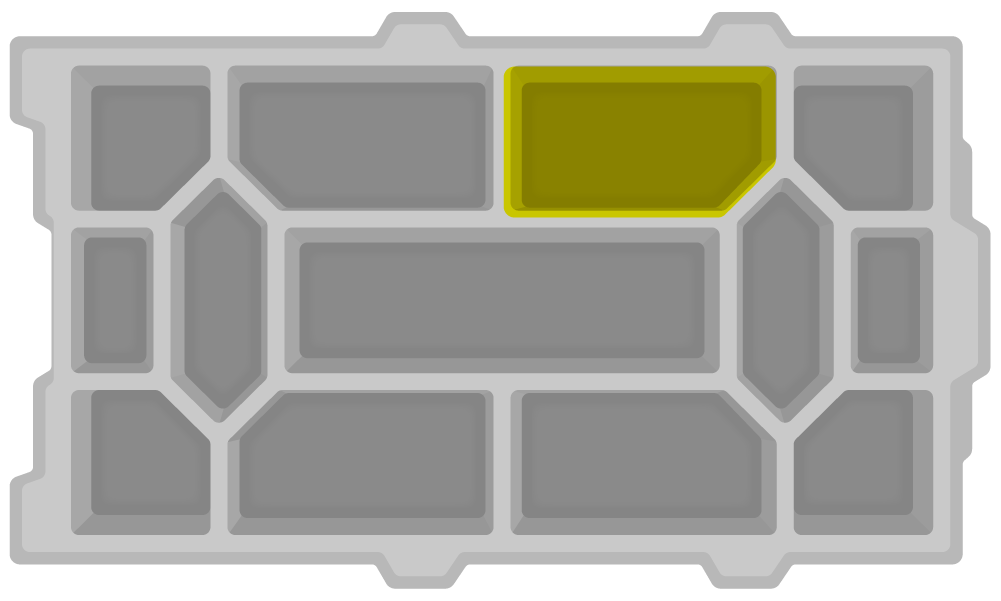

Бұл бөліктің орналасқан жері науаның жоғарғы оң жақ бұрышында көрсетілген.

Пайдалы кеңес:

Әр түрлі бұранда өлшемдерін оңай ажырату және анықтау үшін rulers.vex.comсайтындағы VEX V5 металл бөлшектер сызғышын пайдаланыңыз.
№8-32 x 3/8 дюймдік жұлдызды жетек бұрандасы #8-32 x 3/8 дюймдік жұлдызшалы бұранда. 276-4991-001 100 100 данадан 1 қапта келеді

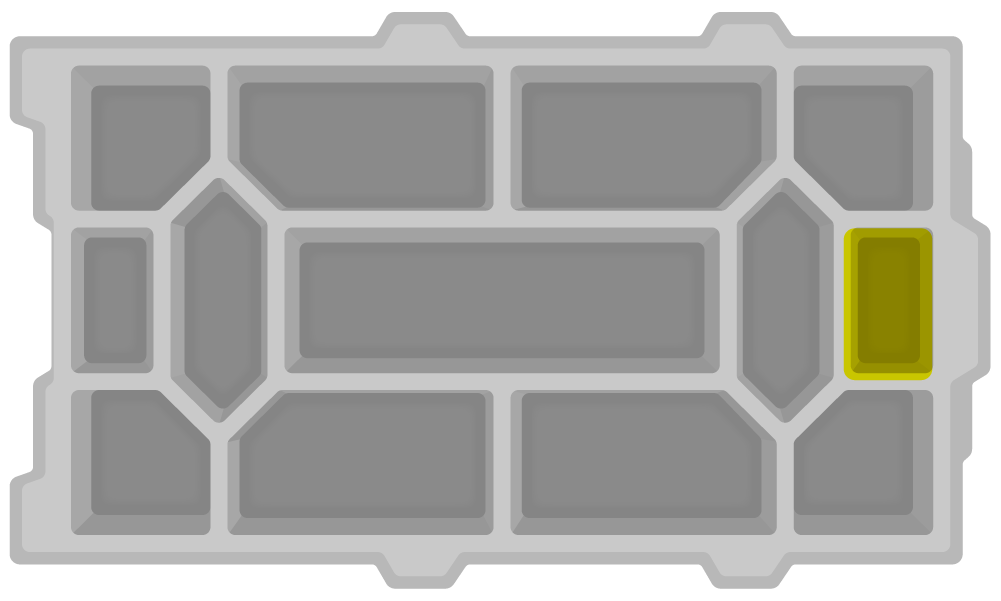

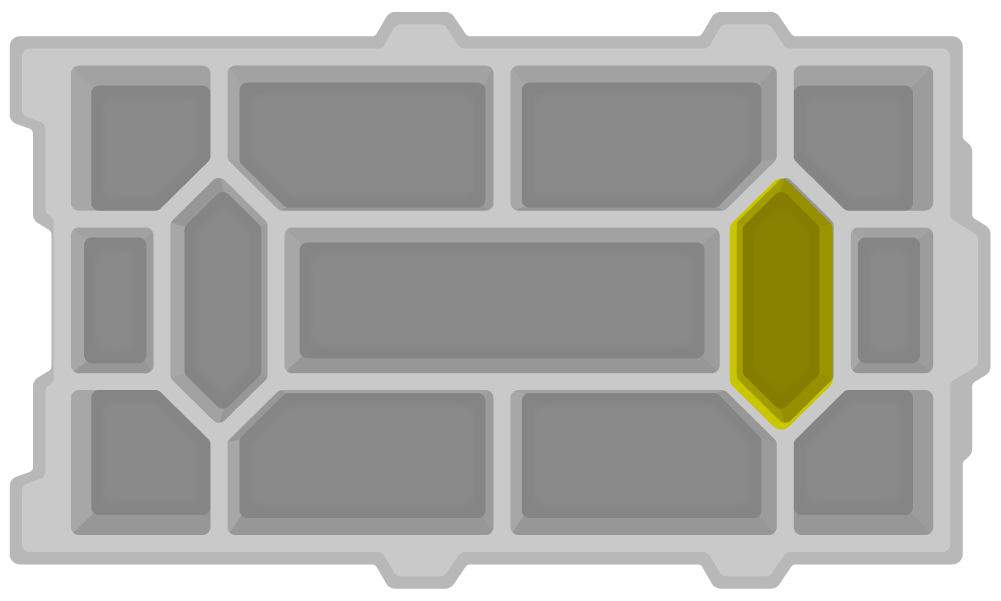

Бұл бөліктің орналасқан жері науаның оң жағында көрсетілген.

Пайдалы кеңес:

Әр түрлі бұранда өлшемдерін оңай ажырату және анықтау үшін rulers.vex.comсайтындағы VEX V5 металл бөлшектер сызғышын пайдаланыңыз.

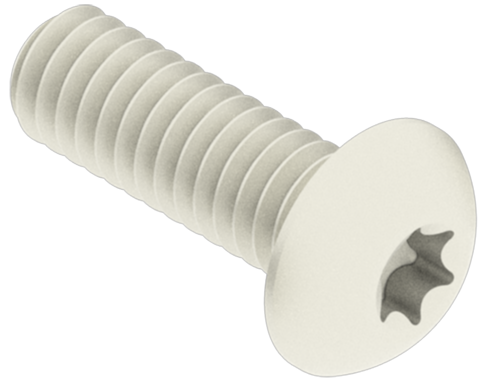

№8-32 x 1/2" Жұлдызды жетек бұрандасы #8-32 x 1/2 дюймдік жұлдызшалы бұранда. 276-4992-001 300 100 данадан 3 қапшықта келеді

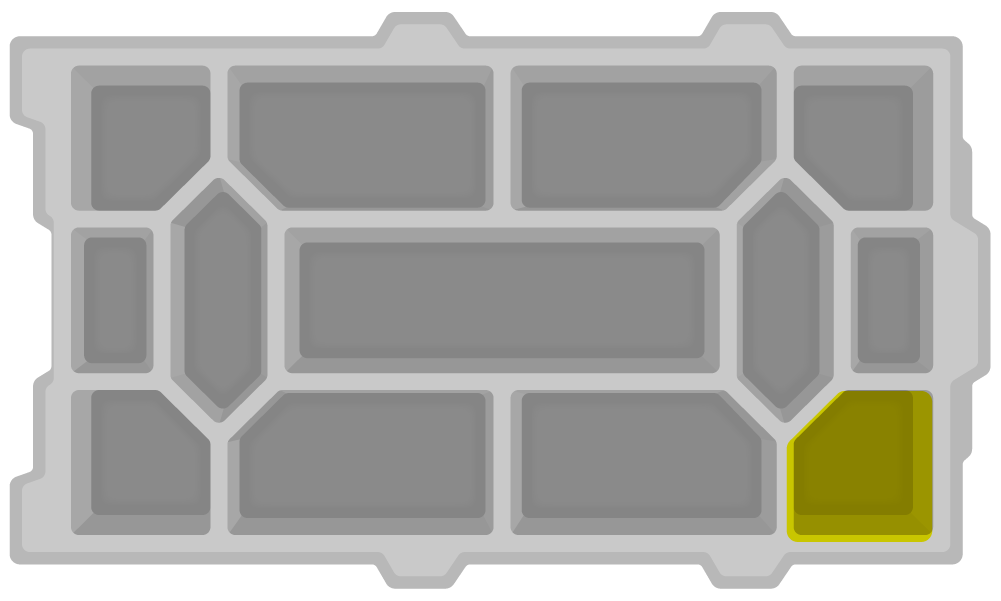

Бұл бөліктің орналасқан жері науаның төменгі оң жақ бұрышында көрсетілген.

Пайдалы кеңес:

Әр түрлі бұранда өлшемдерін оңай ажырату және анықтау үшін rulers.vex.comсайтындағы VEX V5 металл бөлшектер сызғышын пайдаланыңыз.

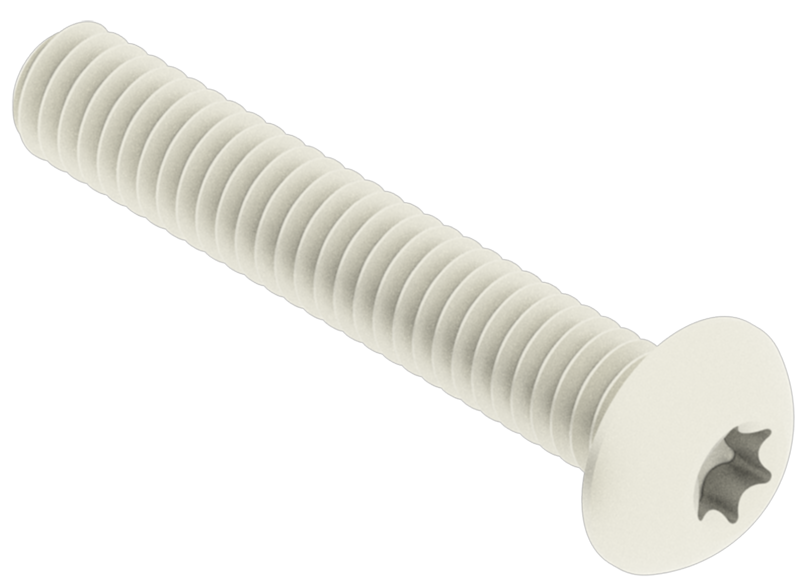

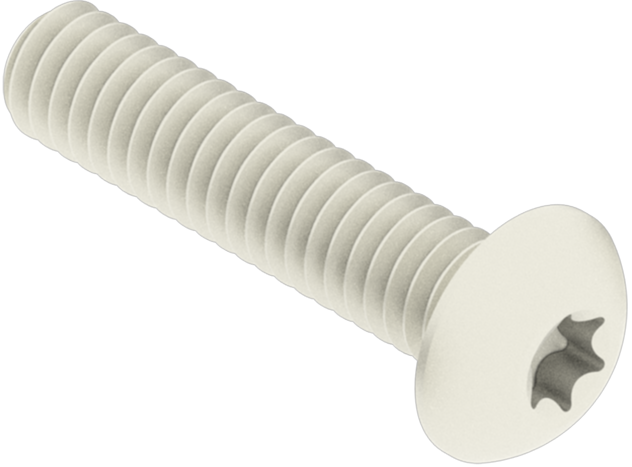

№8-32 x 3/4" Жұлдызды жетек бұрандасы #8-32 x 3/4 дюймдік жұлдызшалы бұранда. 276-4994-001 100 100 данадан 1 қапта келеді

Бұл бөліктің орналасқан жері науаның оң жағында көрсетілген.

Пайдалы кеңес:

Әр түрлі бұранда өлшемдерін оңай ажырату және анықтау үшін rulers.vex.comсайтындағы VEX V5 металл бөлшектер сызғышын пайдаланыңыз.
№8-32 x 1000 дюймдік жұлдызды жетек бұрандасы #8-32 x 1 дюймдік жұлдызшалы бұранда. 276-4996-001 100 100 данадан 1 қапта келеді

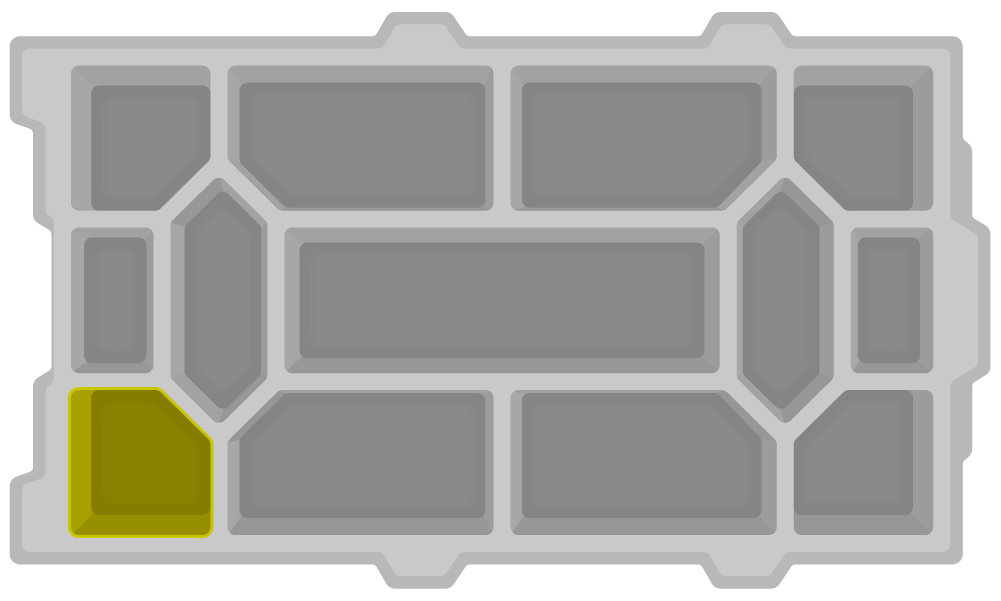

Бұл бөліктің орналасқан жері науаның төменгі сол жақ бұрышында көрсетілген.

Пайдалы кеңес:

Әр түрлі бұранда өлшемдерін оңай ажырату және анықтау үшін rulers.vex.comсайтындағы VEX V5 металл бөлшектер сызғышын пайдаланыңыз.

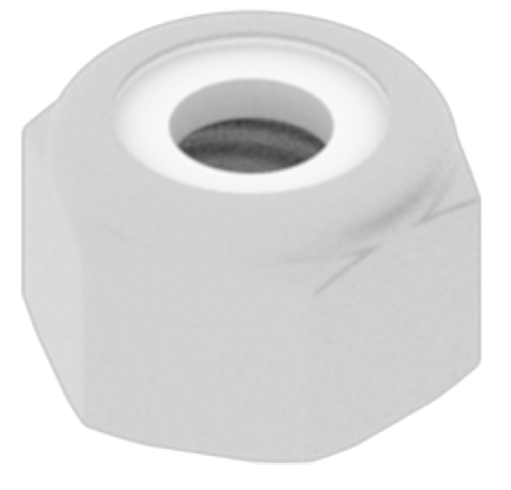

№8-32 Найлокты гайка #8-32 Нейлок гайкасы. 275-1027-001 400 100 данадан 4 қапшықта келеді Бұл бөліктің орналасқан жері науаның төменгі жағында көрсетілген.

Пайдалы кеңес: Бөлшектерді науаға құйғанда, сыдырма қаптарды сақтаңыз. Оларды кейінірек әртүрлі сөмкеде келетін бөліктерді ұйымдастыру үшін пайдалануға болады.
Тегіс подшипник Жалпақ мойынтірек. Бұл сөмкеде 100 жалпақ подшипниктер келеді:
276-6820-806

5 Тегіс мойынтіректер осы қапта келеді:
276-6009-808

Жеке бөлік нөмірі:
276-1209-001		 105 20 данадан тұратын 5 қапшықта келеді.

Соңғы 5 дана осы қапта келеді: Жалпақ мойынтіректермен қоса үш түрлі бөліктен тұратын сөмкенің белгішесі. 		Бұл бөліктің орналасқан жері науаның төменгі жағында көрсетілген.

Пайдалы кеңес: Бөлшектерді науаға құйғанда, сыдырма қаптарды сақтаңыз. Оларды кейінірек әртүрлі сөмкеде келетін бөліктерді ұйымдастыру үшін пайдалануға болады.

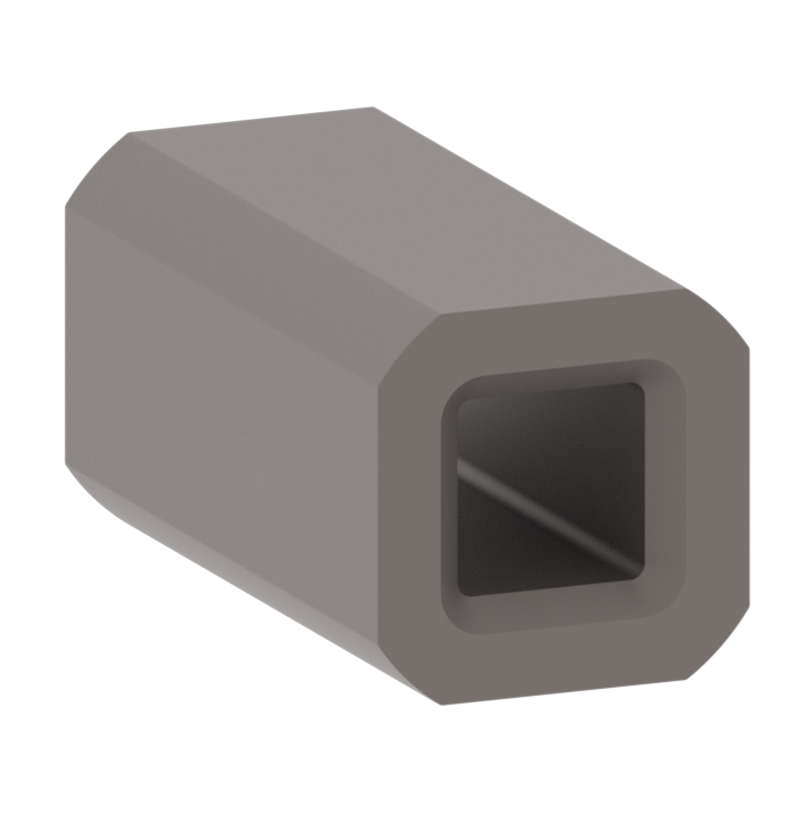

1/2 дюймдік 1/2 дюймдік тіреуіш. Бұл бөлік Standoff сөмкесінде келеді:
276-7472-802

Жеке бөлік нөмірі:
275-1014-001

 40 Бұл бөліктер Standoff сөмкесінде келеді

Жеті түрлі ұзындықтағы Standoffs салынған сөмкенің бөлшектер тізімі.

Standoff бөліктерінің орналасуы науаның дәл ортасында белгіленген.

Пайдалы кеңес: Құрылыс кезінде оңай қол жеткізу үшін бөлек сөмкелердегі оқшаулауларды өлшемі бойынша бөлу үшін қораптан шығарылған қосымша сыдырма қаптарды, таспа мен маркерді пайдаланыңыз. Әр сөмкенің сыртына тіректердің өлшемін және жеке бөлік нөмірін қойыңыз.



rulers.vex.comсайтындағы VEX V5 металл бөлшектерінің сызғышын пайдаланып, әр түрлі оқшаулау өлшемдерін оңай ажырату және анықтау үшін пайдаланыңыз.
3/4" Тұрақты 3/4 дюймдік тіреуіш. Бұл бөлік Standoff сөмкесінде келеді:
276-7472-802

Жеке бөлік нөмірі:
275-1015-001		 4
1.00" Тұрақтылық 1 дюймдік тіреуіш. Бұл бөлік Standoff сөмкесінде келеді:
276-7472-802

Жеке бөлік нөмірі:
275-1016-001		 52
1,50" Тұрақтылық 1,5 дюймдік тіреуіш. Бұл бөлік Standoff сөмкесінде келеді:
276-7472-802

Жеке бөлік нөмірі:
275-1017-001		 2
2.00" Тұрақтылық 2 дюймдік тіреуіш. Бұл бөлік Standoff сөмкесінде келеді:
276-7472-802

Жеке бөлік нөмірі:
275-1018-001		 34

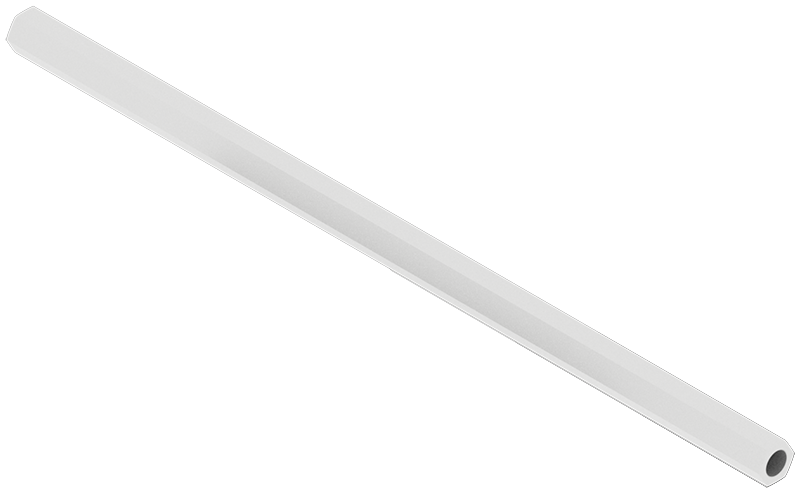

3.00" Тұрақтылық 3 дюймдік тіреуіш. Бұл бөлік Standoff сөмкесінде келеді:
276-7472-802

Жеке бөлік нөмірі:
275-1020-001		 28

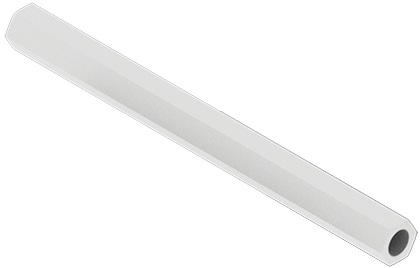

6.00" Тұрақтылық 6 дюймдік тіреуіш. Бұл бөлік Standoff сөмкесінде келеді:
276-7472-802

Жеке бөлік нөмірі:
275-1023-001		 4

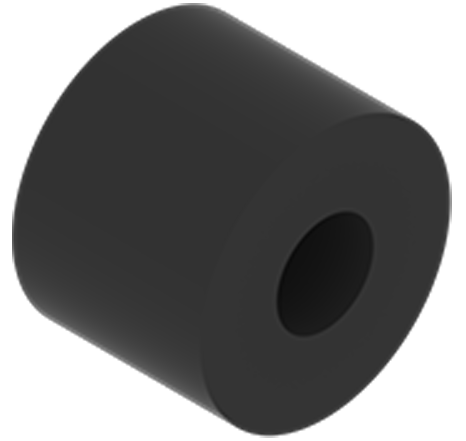

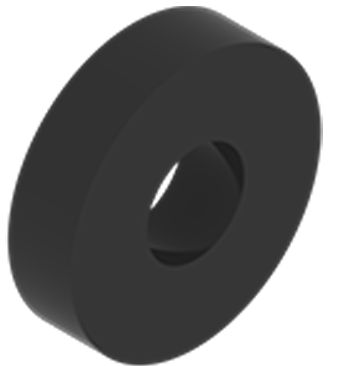

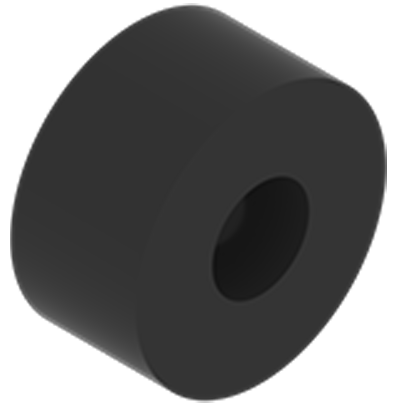

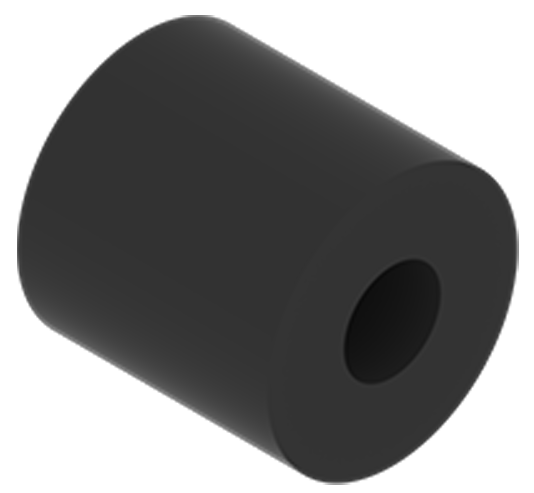

0,125 дюймдік аралық 0,125 дюймдік аралық. Бұл бөлік әртүрлі пакетте келеді:
276-6340

Жеке бөлік нөмірі:
276-5912-001		 30 3 түрлі пакетте келеді

Нейлон аралықтары бар VEX әртүрлілік жиынтығының белгішесі.

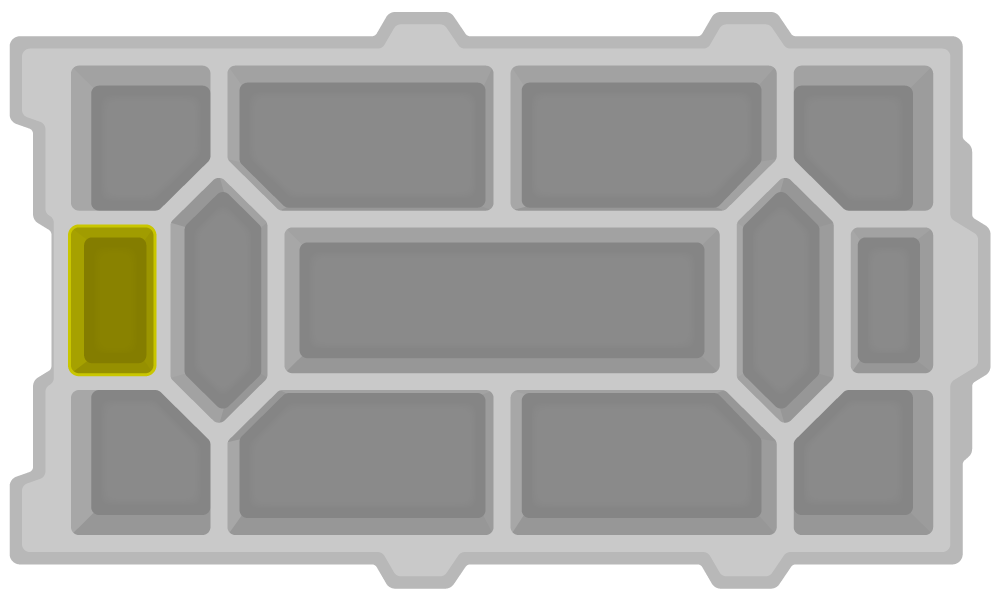

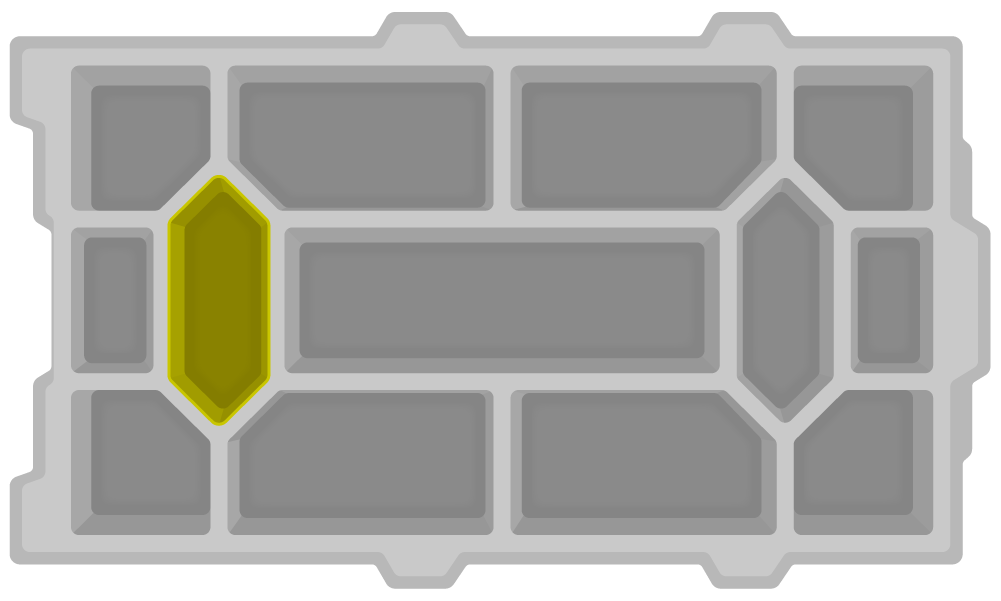

Бұл бөліктің орналасқан жері науаның сол жағында көрсетілген.

Пайдалы кеңес: Құрылыс кезінде оңай қол жеткізу үшін бөлек сөмкелерде аралықтарды өлшемі бойынша бөлу үшін қораптан шығарылған қосымша сыдырма қаптарды, таспа мен маркерді пайдаланыңыз. Әрбір сөмкенің сыртына аралық бөлшектердің өлшемін және жеке бөлік нөмірін қойыңыз.



Әр түрлі аралық өлшемдерді оңай ажырату және анықтау үшін rulers.vex.comсайтындағы VEX V5 металл бөлшектер сызғышын пайдаланыңыз.
0,25 дюймдік аралық 0,25 дюймдік аралық. Бұл бөлік әртүрлі пакетте келеді:
276-6340

Жеке бөлік нөмірі:
276-5913-001		 30
0,375 дюймдік аралық 0,375 дюймдік аралық. Бұл бөлік әртүрлі бумада келеді:
276-6340

Жеке бөлік нөмірі:
276-5914-001		 30
0,50 дюймдік аралық 0,5 дюймдік аралық. Бұл бөлік әртүрлі бумада келеді:
276-6340

Жеке бөлік нөмірі:
276-5915-001		 30

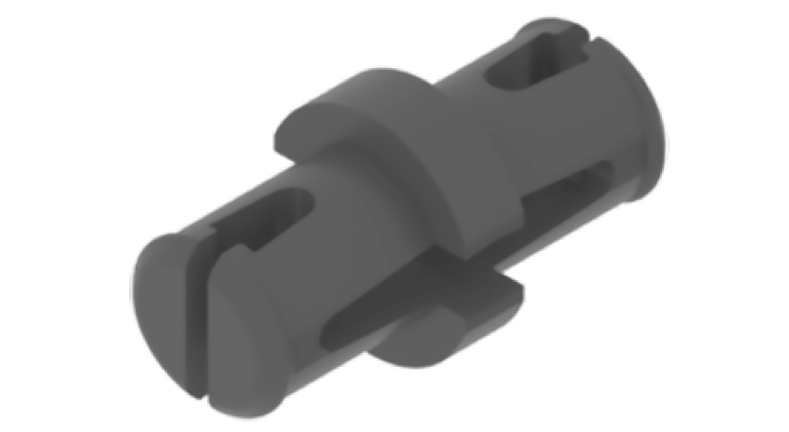

1x1 қосқыш түйреуіш 1x1 қосқыш түйреуіші. Бұл бөлік пакетте келеді:
276-7472-801

Жеке бөлік нөмірі:
228-3616-060		 4 1 қаптамада келеді

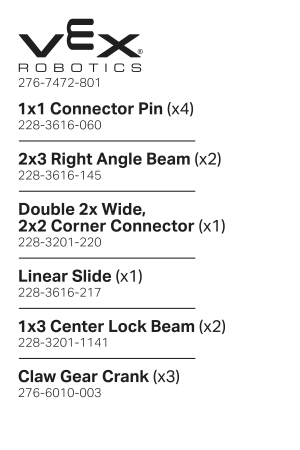

Алты түрлі заттан тұратын сөмкенің бөлшектер тізіміне осында көрсетілген бес зат кіреді. Толық тізімге 1x1 қосқыш түйреуіші, 2x3 тік бұрышты арқалық, қос 2x кең, 2x2 бұрыштық қосқыш, сызықтық сырғыма, 1x3 орталық құлыптау арқалығы және тырнақты беріліс иіндісі кіреді. 		Бұл бөліктің орналасқан жері науаның сол жағында көрсетілген.
2x3 тік бұрышты сәуле 2x3 тік бұрышты арқалық. Бұл бөлік пакетте келеді:
276-7472-801

Жеке бөлік нөмірі:
228-3616-145		 2

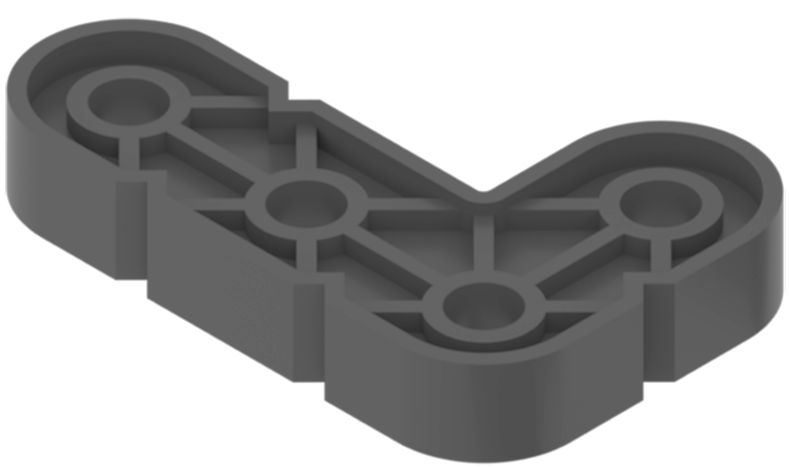

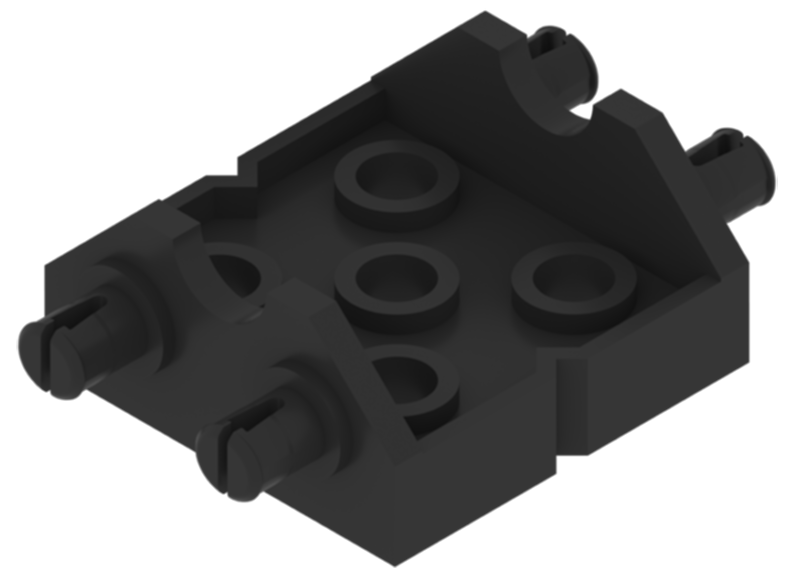

Қос 2x кең, 2x2 бұрыштық қосқыш Қос 2x кең, 2x2 бұрыштық қосқыш. Бұл бөлік пакетте келеді:
276-7472-801

Жеке бөлік нөмірі:
228-3201-220		 1
Сызықтық слайд Сызықтық слайд. Бұл бөлік пакетте келеді:
276-7472-801

Жеке бөлік нөмірі:
228-3616-217		 1

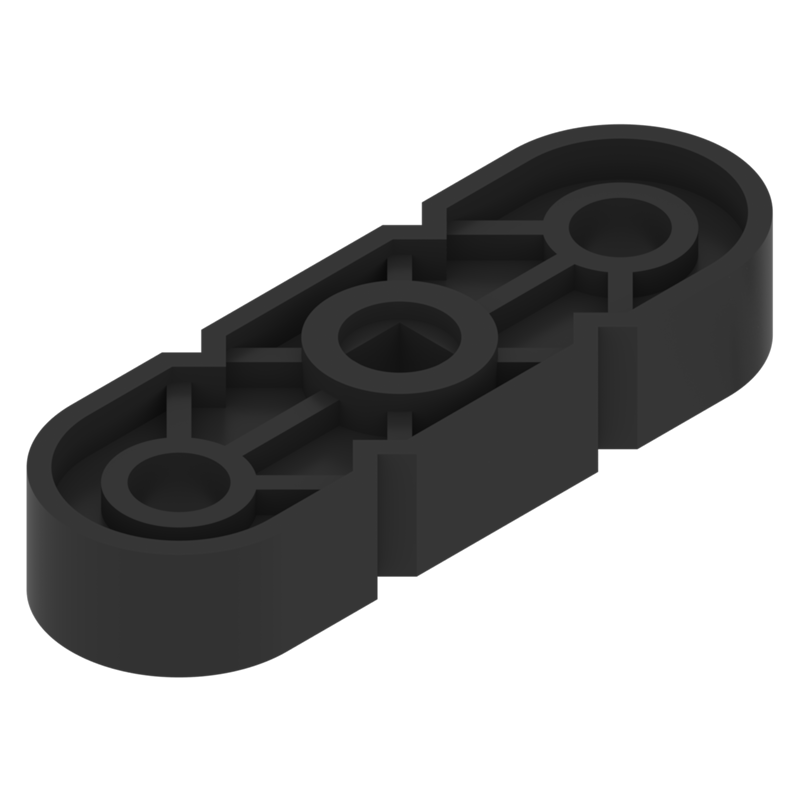

1x3 Орталық құлып сәулесі 1x3 орталық құлыптау арқалығы. Бұл бөлік пакетте келеді:
276-7472-801

Жеке бөлік нөмірі:
228-3201-1141		 2

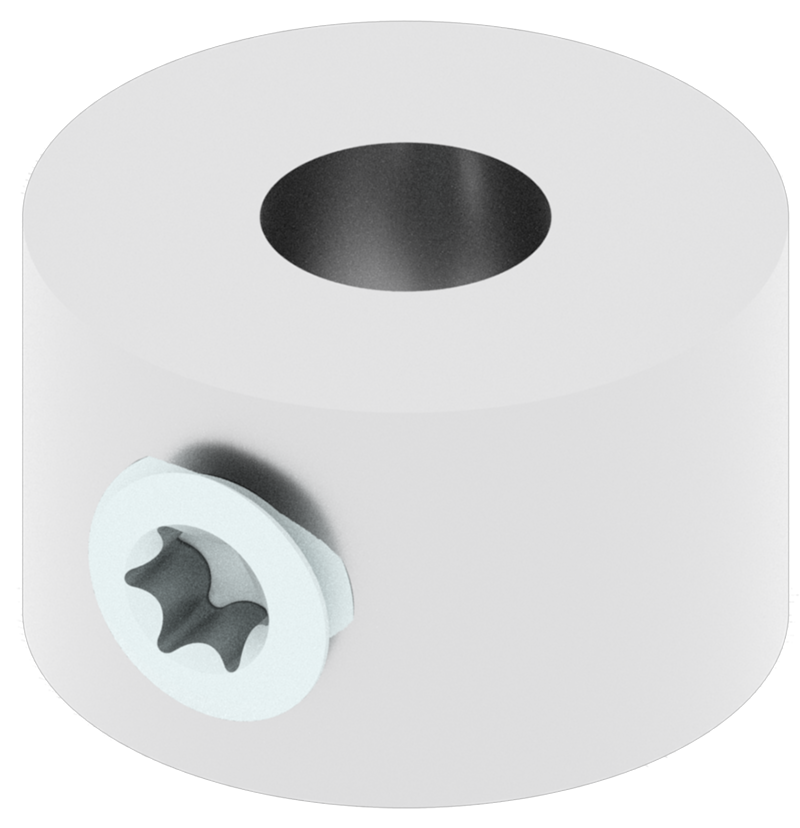

Жұлдызша жетек білігінің жағасы Жұлдызша тәрізді жетек білігінің жағасы. Бұл бөлік қапшықта келеді:
276-6650-806

Жеке бөлік нөмірі:

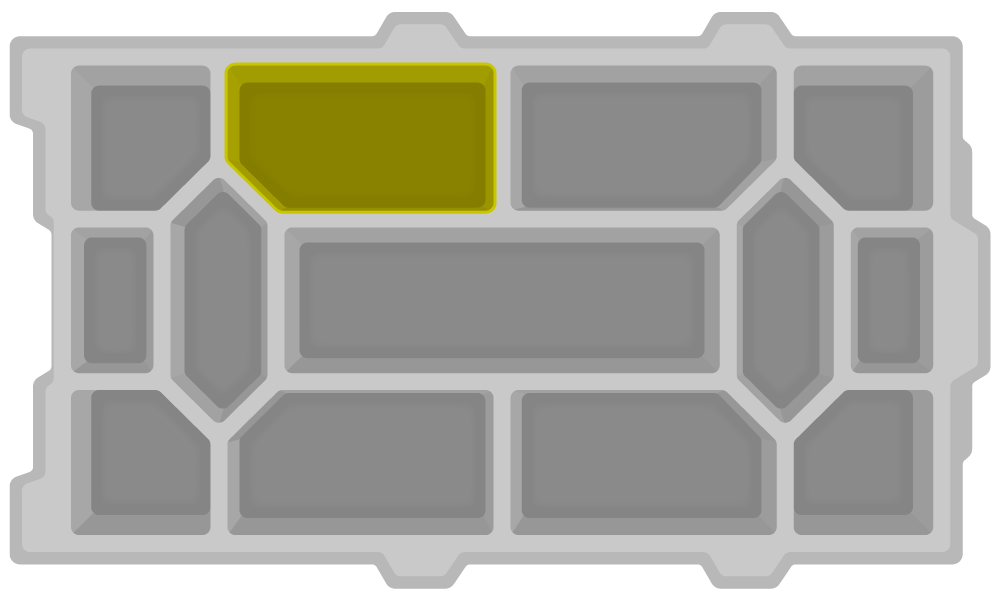

276-6103-000		 96 96 данадан тұратын 1 қапшықта келеді Бұл бөліктің орналасқан жері науаның жоғарғы сол жақ бұрышында көрсетілген.

Пайдалы кеңес: Бөлшектерді науаға құйғанда, сыдырма қаптарды сақтаңыз. Оларды кейінірек әртүрлі сөмкеде келетін бөліктерді ұйымдастыру үшін пайдалануға болады.

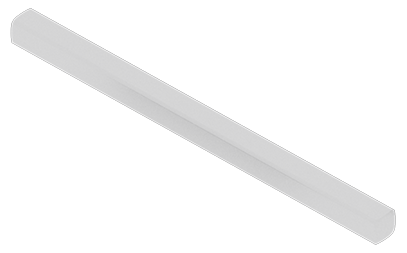

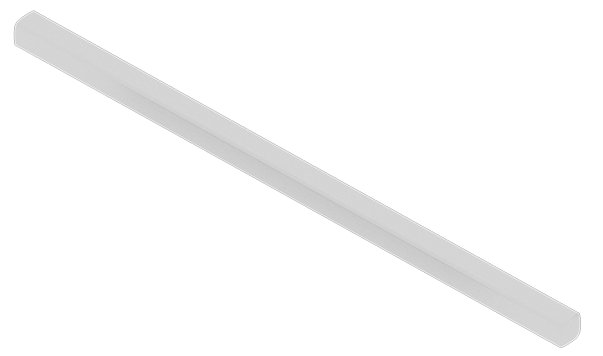

1” немесе 2x жетек білігі 1 дюйм немесе 2x жетек білігі. Бұл бөлік әртүрлі пакетте келеді:
228-6871-800

Жеке бөлік нөмірі:
288-2500-117		 20 5 түрлі пакетте келеді

«Негіз қосымша жинағы біліктері» деп аталатын әртүрлі бұйымдардың қаптамасына жапсырма салыңыз.

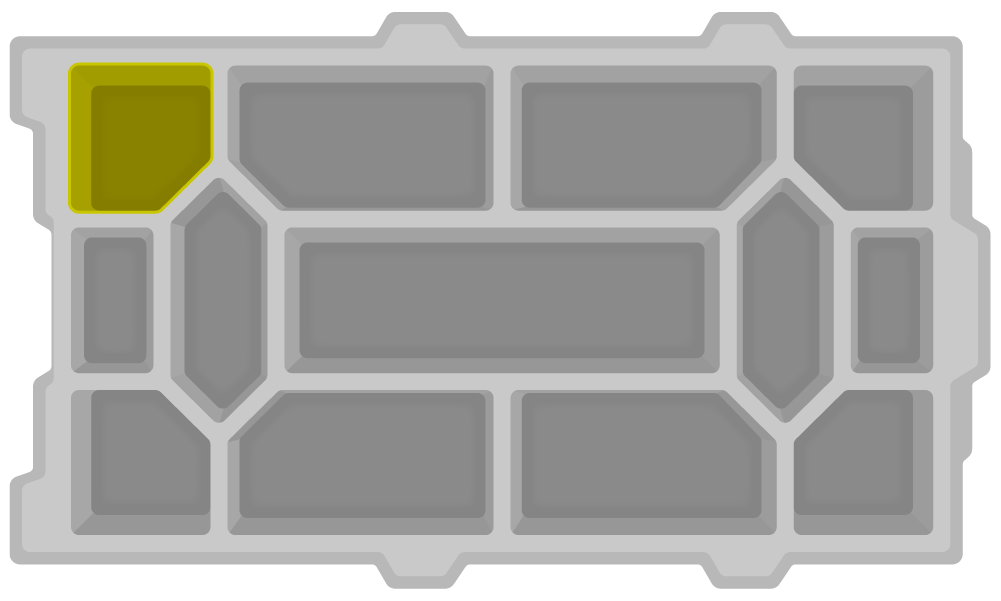

Бұл бөліктің орналасқан жері науаның жоғарғы сол жақ бұрышында көрсетілген.

Пайдалы кеңес: Құрылыс кезінде оңай қол жеткізу үшін бөлек сөмкелерде аралықтарды өлшемі бойынша бөлу үшін қораптан шығарылған қосымша сыдырма қаптарды, таспа мен маркерді пайдаланыңыз. Әрбір сөмкенің сыртына аралық бөлшектердің өлшемін және жеке бөлік нөмірін қойыңыз.



Әр түрлі білік өлшемдерін оңай ажырату және анықтау үшін rulers.vex.com сайтындағы VEX V5 металл бөлшектер сызғышын пайдаланыңыз.
2” немесе 4x жетек білігі 2 дюймдік немесе 4x жетек білігі. Бұл бөлік әртүрлі пакетте келеді:
228-6871-800

Жеке бөлік нөмірі:
288-2500-120		 30
3” немесе 6x жетек білігі 3 дюймдік немесе 6x жетек білігі. Бұл бөлік әртүрлі бумада келеді:
228-6871-800

Жеке бөлік нөмірі:
288-2500-122		 20
4” немесе 8x жетек білігі 4 дюймдік немесе 8x жетек білігі. Бұл бөлік әртүрлі пакетте келеді:
228-6871-800

Жеке бөлік нөмірі:
288-2500-124		 10

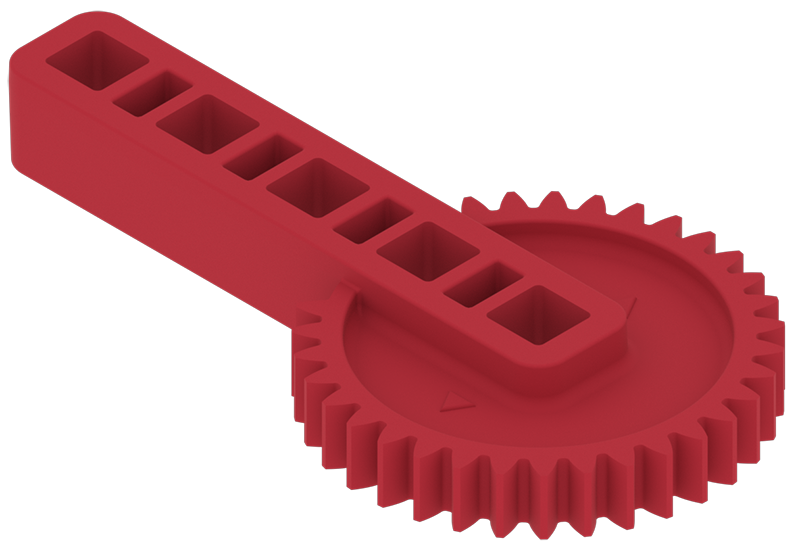

Тырнақты беріліс иіндісі Тырнақты беріліс қорабының иінді бөлігі. Бұл бөлік қаптамада келеді:
276-7472-801

Жеке бөлік нөмірі:
276-6010-003		 3 1 түрлі пакетте келеді

Claw Gear Crank қоса алғанда, алты түрлі бөліктен тұратын сөмкенің бөлшектер тізімі. 		Бұл бөліктің орналасқан жері науаның жоғарғы оң жақ бұрышында көрсетілген.

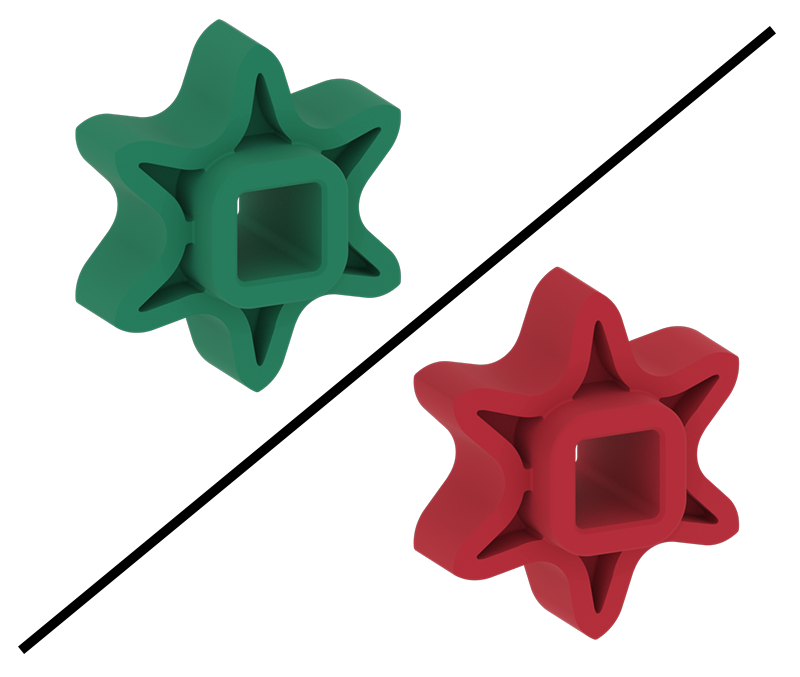

6T жоғары берік тісті

Ескертпе: Бұл бөлік қазір жасылдан қызылға ауысуда.		 6T жоғары беріктігі бар жұлдызша. Ескі жасыл нұсқа да, жаңа қызыл нұсқа да көрсетілген. Бұл бөлік қаптамада келеді:
276-3876

Жеке бөлік нөмірі:
276-2252-003		 8 1 қаптамада келеді

Жоғары беріктігі бар 6 тісті жұлдызшалы 8-жинаққа арналған жапсырма. 		Бұл бөліктің орналасқан жері науаның жоғарғы оң жақ бұрышында көрсетілген.

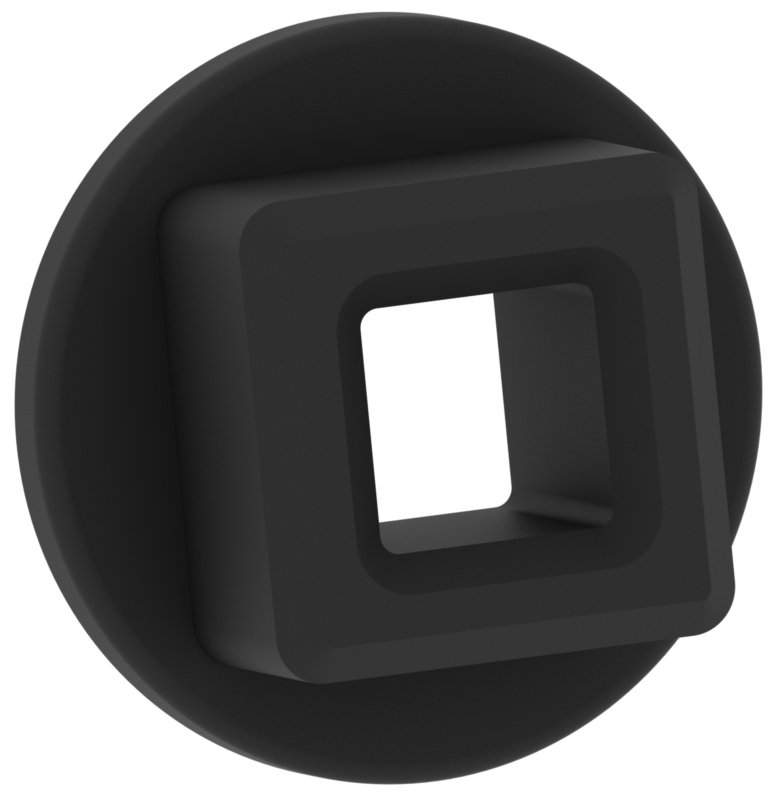

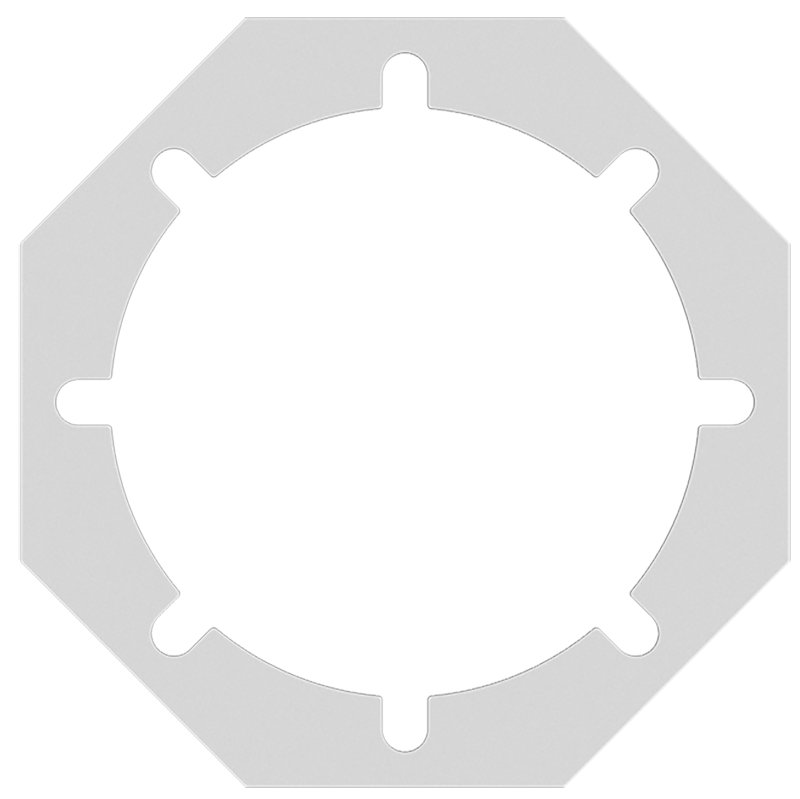

Металл тісті беріліс Тісті металл кірістіру. Бұл бөлік үш пакетте келеді
276-3880
276-3881
276-3876

Жеке бөлік нөмірі:
276-2250-005		 84 Жоғары беріктігі бар 30 тісті жұлдызшалы дөңгелектің 4 қаптамасында келеді.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Жоғары беріктігі бар 6 тісті жұлдызшалы дөңгелектің 1 қаптамасында келеді.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

Олар сондай-ақ жоғары беріктігі бар біліктің екі қаптамасында келеді.

Жоғары беріктіктегі білікті енгізу жинағына арналған жапсырма. 		Бұл бөліктің орналасқан жері науаның жоғарғы оң жақ бұрышында көрсетілген.

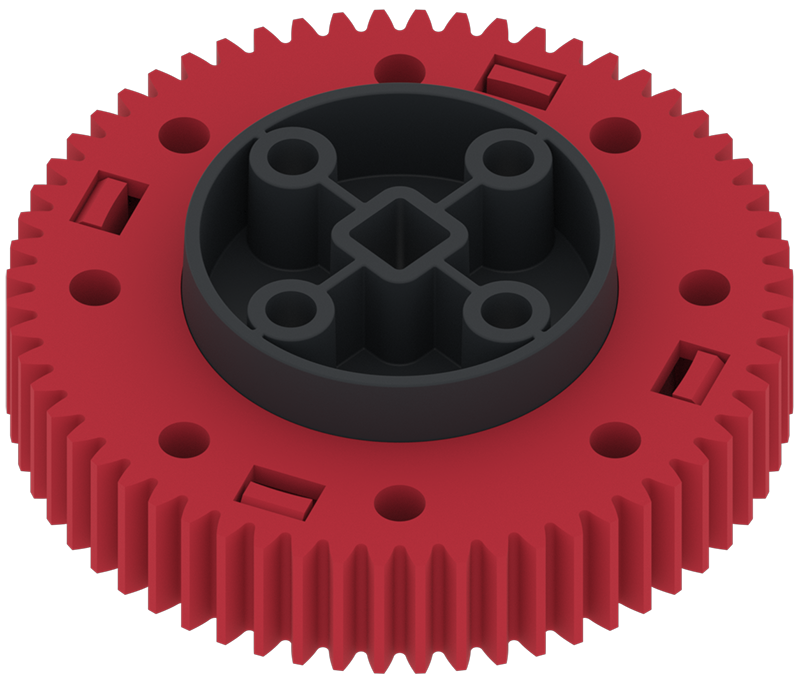

Беріктігі жоғары беріліс Жоғары беріктігі бар беріліс қорабы. Бұл бөлік үш пакетте келеді:
276-3880
276-3881
276-3876

Жеке бөлік нөмірі: 276-2250-006		 84

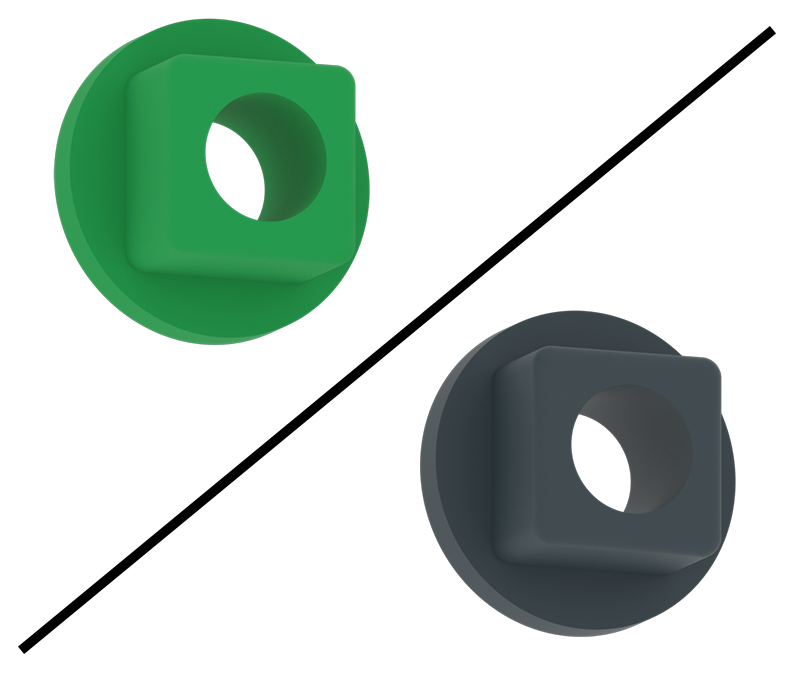

12T Gear HS кірістіру 12T беріліс қорабының HS кірістірілген бөлігі. Бұл бөлік әртүрлі пакетте келеді:
276-6009-808

Жеке бөлік нөмірі:
276-2250-007		 1 Қосымша бөліктердің 1 пакетінде келеді

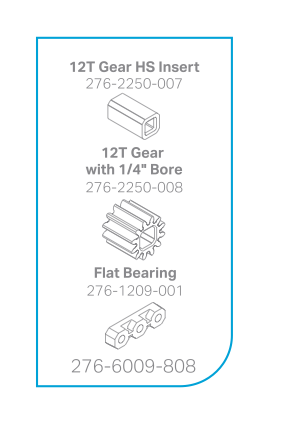

Үш түрлі бөлшектерден тұратын сөмкеге арналған затбелгі: 12T беріліс қорабының HS кірістірілген бөлігі, 1/4 дюймдік тесігі бар 12T беріліс қорабы және жалпақ мойынтірек. 		Бұл бөліктің орналасқан жері науаның жоғарғы оң жақ бұрышында көрсетілген.

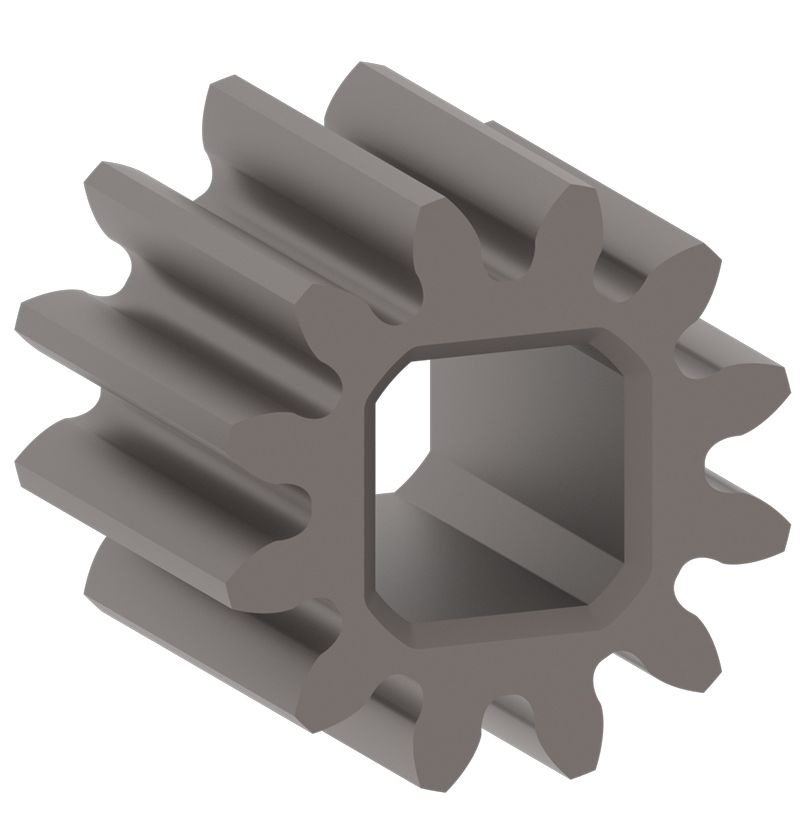

12T жоғары беріктік беріліс, ¼” тесігі 1/4 дюймдік тесікпен 12T жоғары беріктігі бар беріліс қорабы. Бұл бөлік әртүрлі пакетте келеді:
276-6009-808

Жеке бөлік нөмірі:
276-2250-008		 1

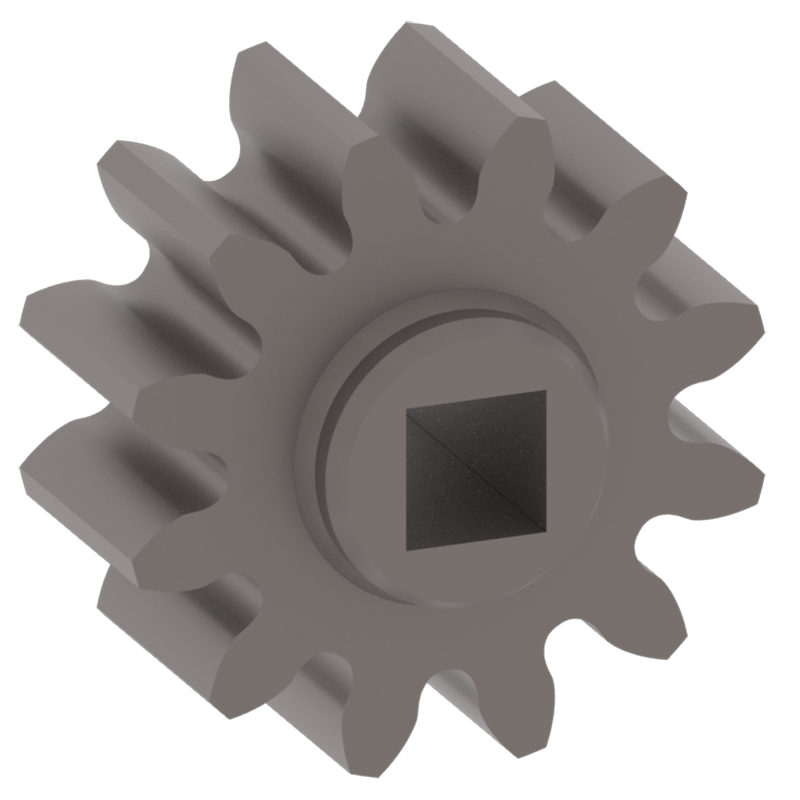

12T Metal Gear 12T металл беріліс қорабы. 6010-011 12 12 қапшықта келеді (276-7368 деп белгіленген) Бұл бөліктің орналасқан жері науаның жоғарғы оң жақ бұрышында көрсетілген.

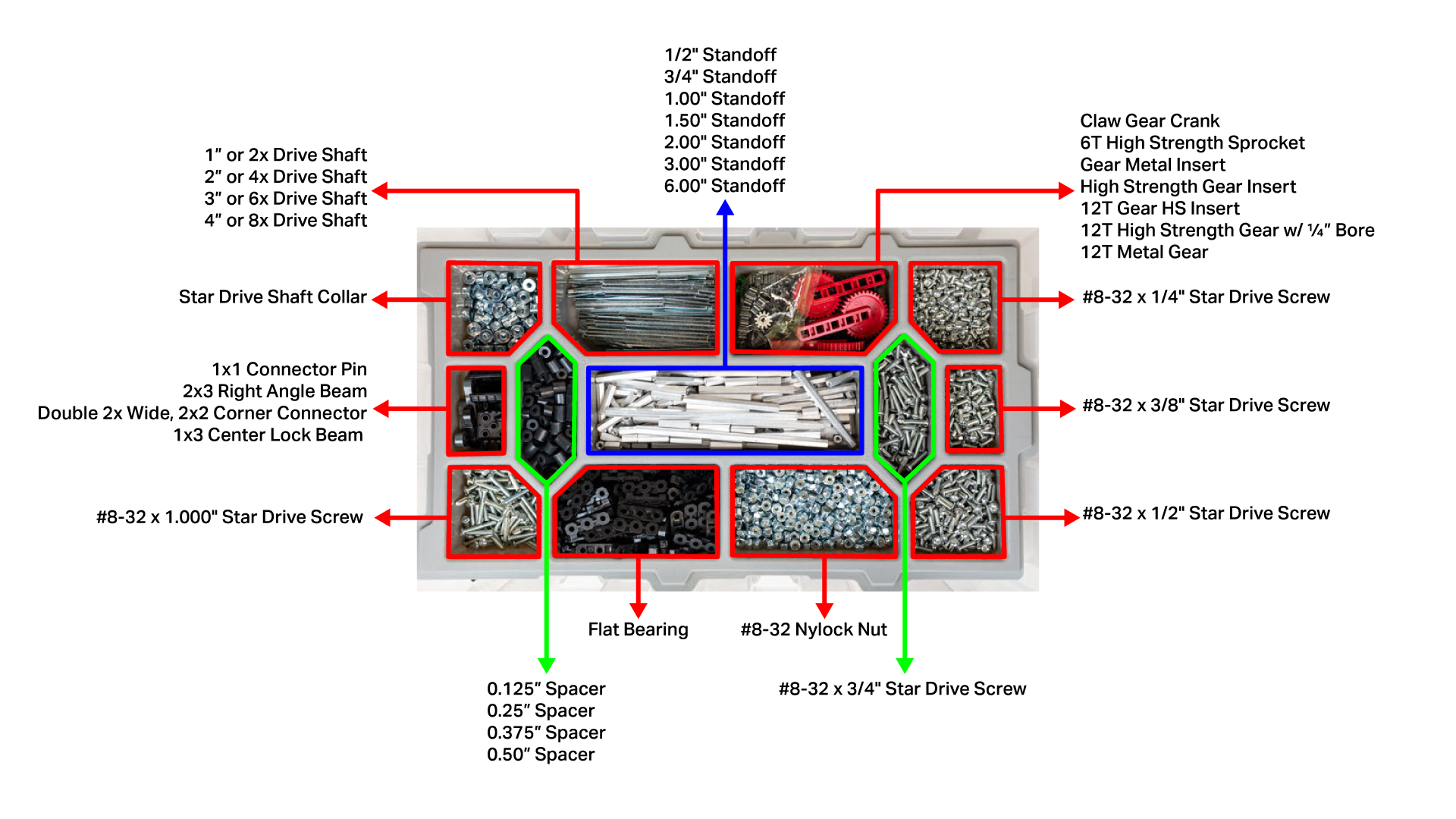

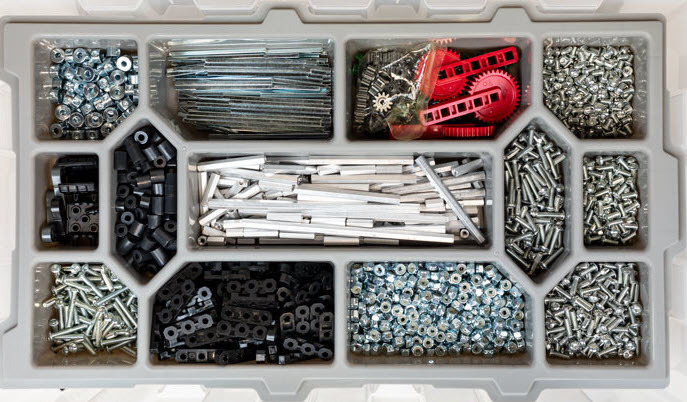

Workcell жинағының барлық бөліктері 1-сақтау қалтасының науасына салынғаннан кейін, науа осы кескінге ұқсайды (үлкейту үшін суретті таңдаңыз).

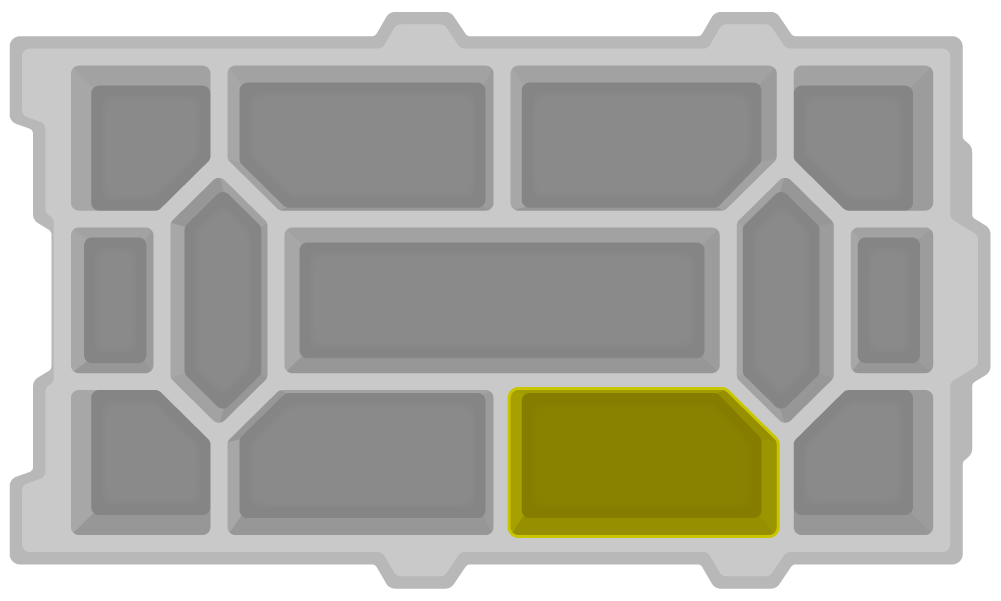

Сақтау жәшігі 1 науасының жоғарыдан төмен қарай бағытталған диаграммасы, әрбір бөлім белгіленген және оның құрамына кіретін бөлшектер тізілген. Науаның барлығы 13 бөлімі бар.

1-сақтау қалтасы: Негіз

Бөлім Фото Бөлшек нөмірі Саны Сөмке жазбалары Орналасқан жері

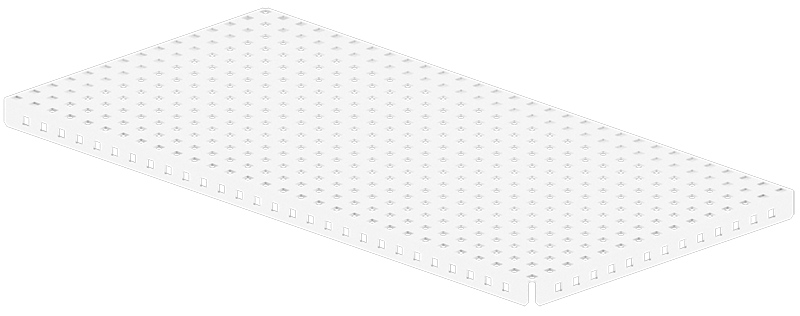

15x30 Негізгі тақта 15x30 негізгі тақтайша. 276-1341 3 Олар екі негізгі пластинаның үш қорабында келеді.

Үштен тұратын екі жинақты жасау үшін сақтау қалтасын реттеп жатқанда, осы жәшіктердің бірін ашу керек.		 Бұл бөлік сақтау контейнерінің түбінде орналасқан.
Диск беру құрылғысы - төменгі Диск бергіші - Төменгі. Бұл бөлік осы бумада келеді:
276-7720

Жеке бөлік нөмірі:
276-7720-001		 1 1 пакетте келеді

Диск бергішінің екі бөлігі бар қапшықтың жапсырмасы. 		Бұл бөлік сақтау контейнерінің түбінде орналасқан.
Диск беру құрылғысы - Жоғарғы Диск бергіш - Жоғарғы жағы. Бұл бөлік осы бумада келеді:
276-7720

Жеке бөлік нөмірі:
276-7720-002		 1

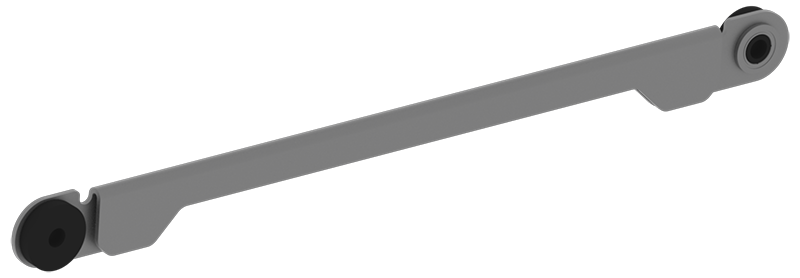

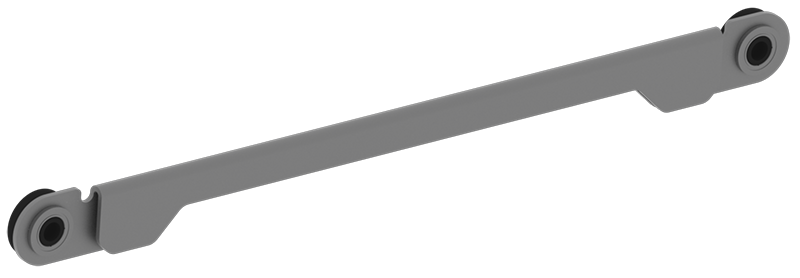

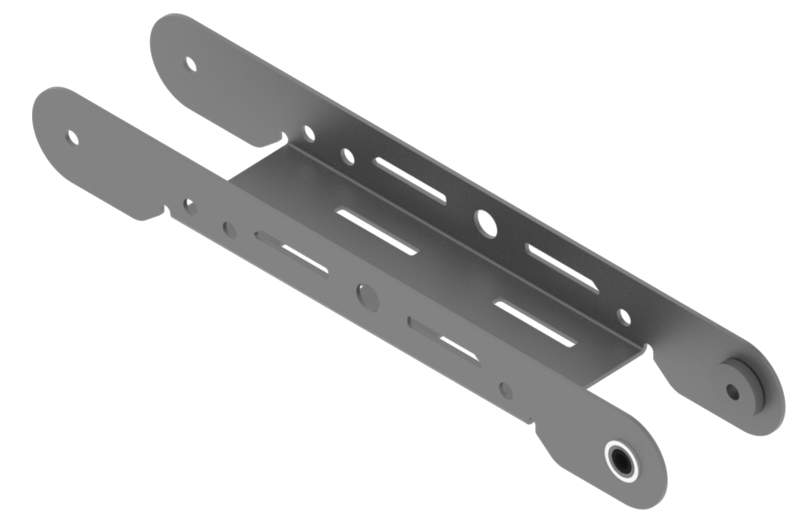

Қол жолағы Қол штангасы. Бұл бөлік осы бумада келеді:
276-7151

Жеке бөлік нөмірі:
276-7151-500		 2 1 пакетте келеді

Робот қол жинағының бөлшектері салынған сөмкеге арналған затбелгі. 		Бұл бөлік сақтау контейнерінің түбінде орналасқан.

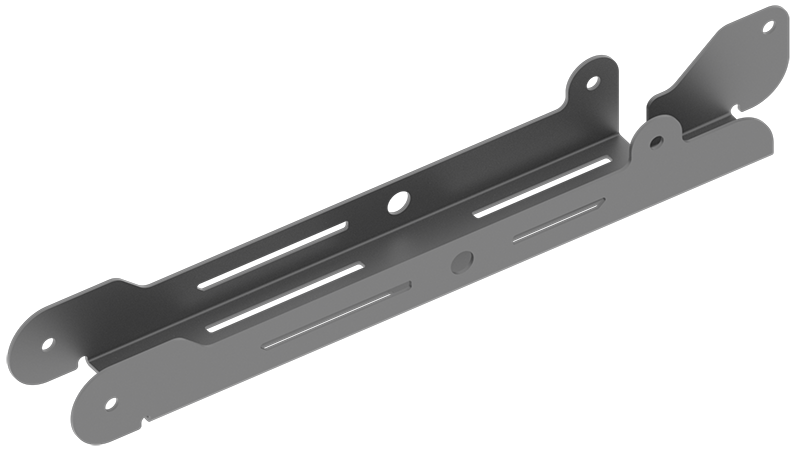

Қол жолағы 2 Қолғап штангасы 2. Бұл бөлік осы бумада келеді:
276-7151

Жеке бөлік нөмірі:
276-7151-501		 1
Қолды тасымалдау тақтасы Қолды тасымалдау тақтасы. Бұл бөлік осы бумада келеді:
276-7151

Жеке бөлік нөмірі:
276-7151-600		 1

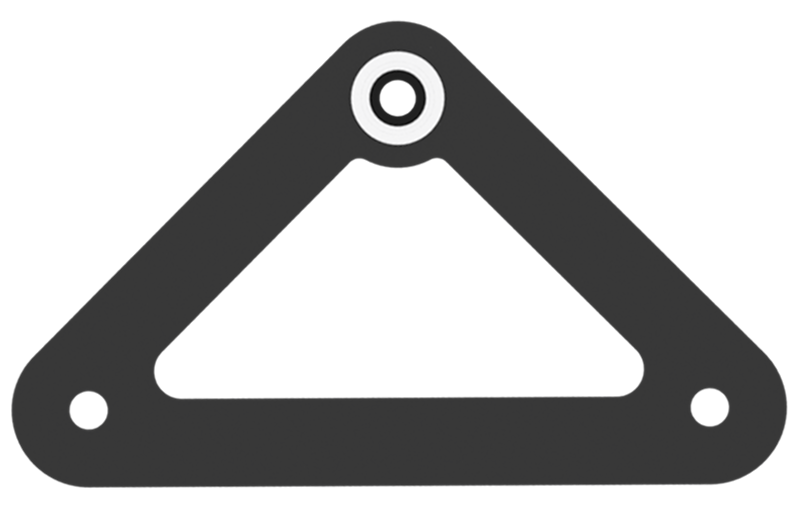

Қол буыны 3 Қол буыны 3. Бұл бөлік осы бумада келеді:
276-7151

Жеке бөлік нөмірі:
276-7151-006		 1
Қолды игере алатын дөңгелегі Қолды шеберлікпен басқаруға арналған джиг. Бұл бөлік осы бумада келеді:
276-7151

Жеке бөлік нөмірі:
276-7151-011		 1

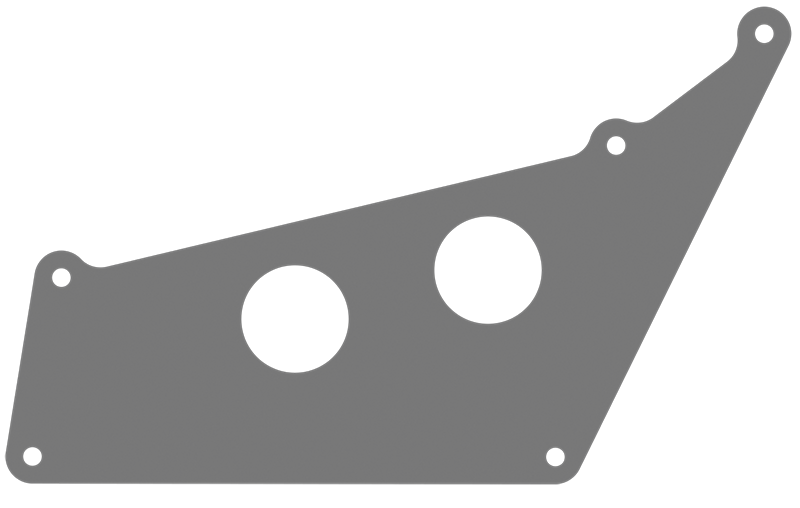

Қол буыны 1 - Сол жақ 1-ші иық буыны - сол жақ. Бұл бөлік осы бумада келеді:
276-7151

Жеке бөлік нөмірі:
276-7151-100		 1
Қол буыны 1 - Оң жақ 1-ші иық буыны - Оң жақ. Бұл бөлік осы бумада келеді:
276-7151

Жеке бөлік нөмірі:
276-7151-200		 1
Қол буыны 2 Қол буыны 2. Бұл бөлік осы бумада келеді:
276-7151

Жеке бөлік нөмірі:
276-7151-300		 1
Қол буыны 4 Қол буыны 4. Бұл бөлік осы бумада келеді:
276-7151

Жеке бөлік нөмірі:
276-7151-400		 1

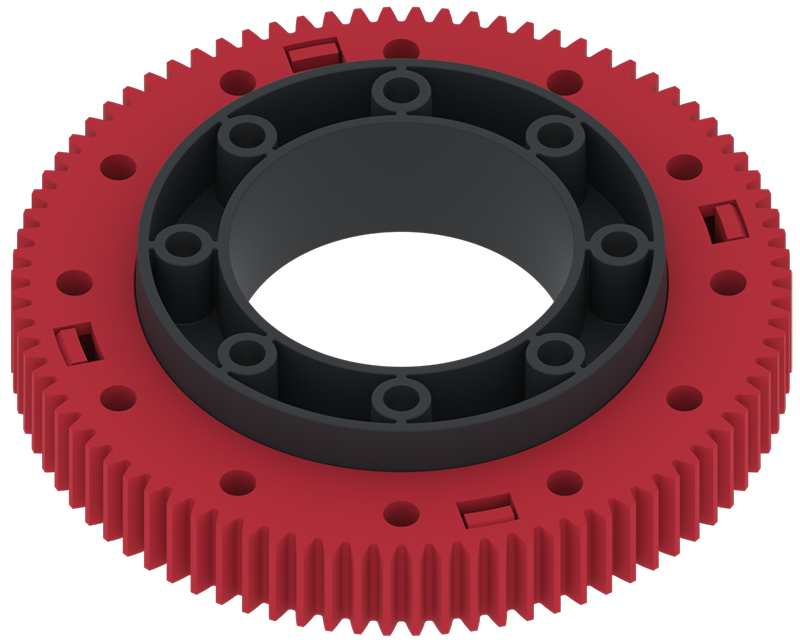

Айналмалы табақтың мойынтіректерінің жинағы Үлкен айналмалы мойынтірек. Бұл бөлік осы бумада келеді:
276-5652

Жеке бөлік нөмірі:
276-5652-000		 1 1 пакетте келеді

Айналмалы табақ мойынтірек жинағының бөлшектері салынған сөмкенің жапсырмасы. 		Бұл бөлік сақтау контейнерінің түбінде орналасқан.
Айналмалы табақтың мойынтіректерінің жинағы Кішкентай айналмалы мойынтірек. Бұл бөлік осы бумада келеді:
276-5652

Жеке бөлік нөмірі:
276-5652-004		 1

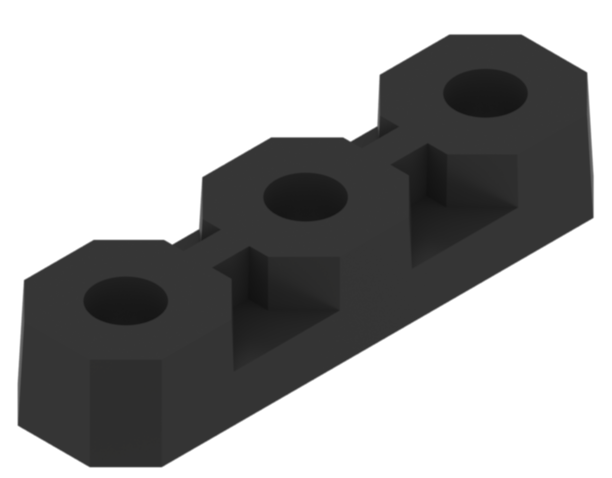

Айналмалы табақтың мойынтіректерінің жинағы Айналмалы табақшаны бекіту кронштейні. Бұл бөлік осы бумада келеді:
276-5652

Жеке бөлік нөмірі: 276-5652-007		 1

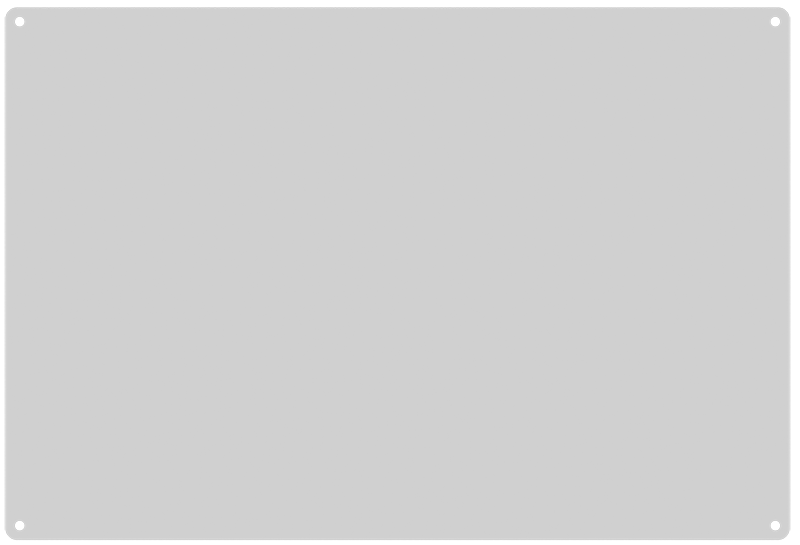

Құрғақ тазалау беті Құрғақ өшіру беті. 276-7157-006 1 Бұл құрғақ тазалау беті қораптың қабырғаларына оңай араласады, себебі ол анық.

Оны қораптың бүйірлерінен немесе түбінен қадағалаңыз.		 Бұл бөлік сақтау контейнерінің түбінде орналасқан.

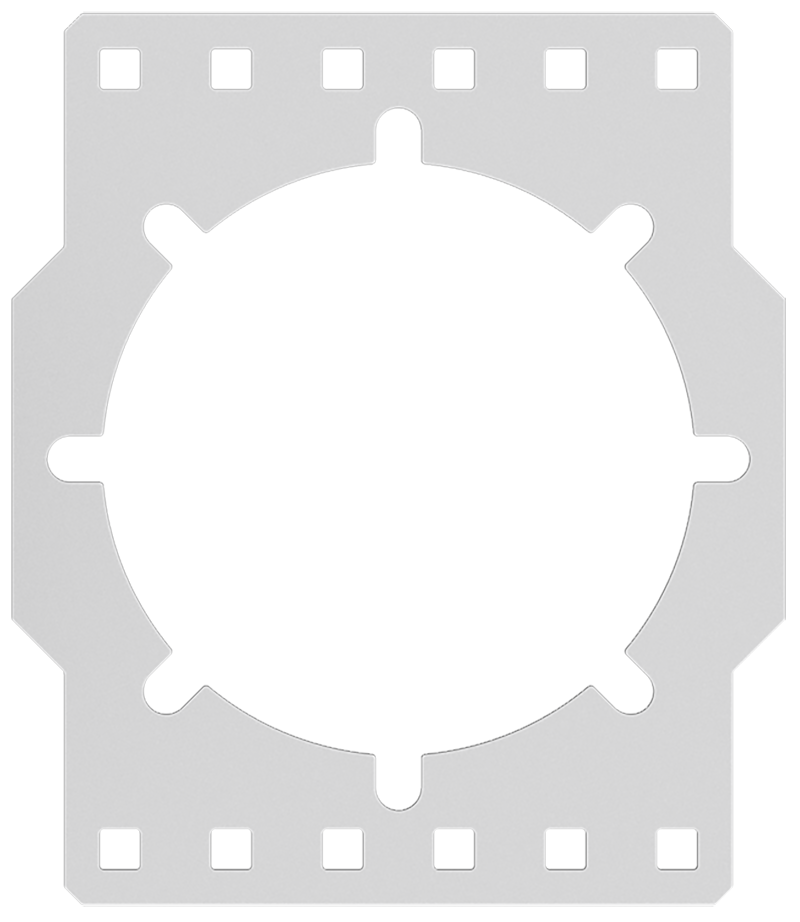

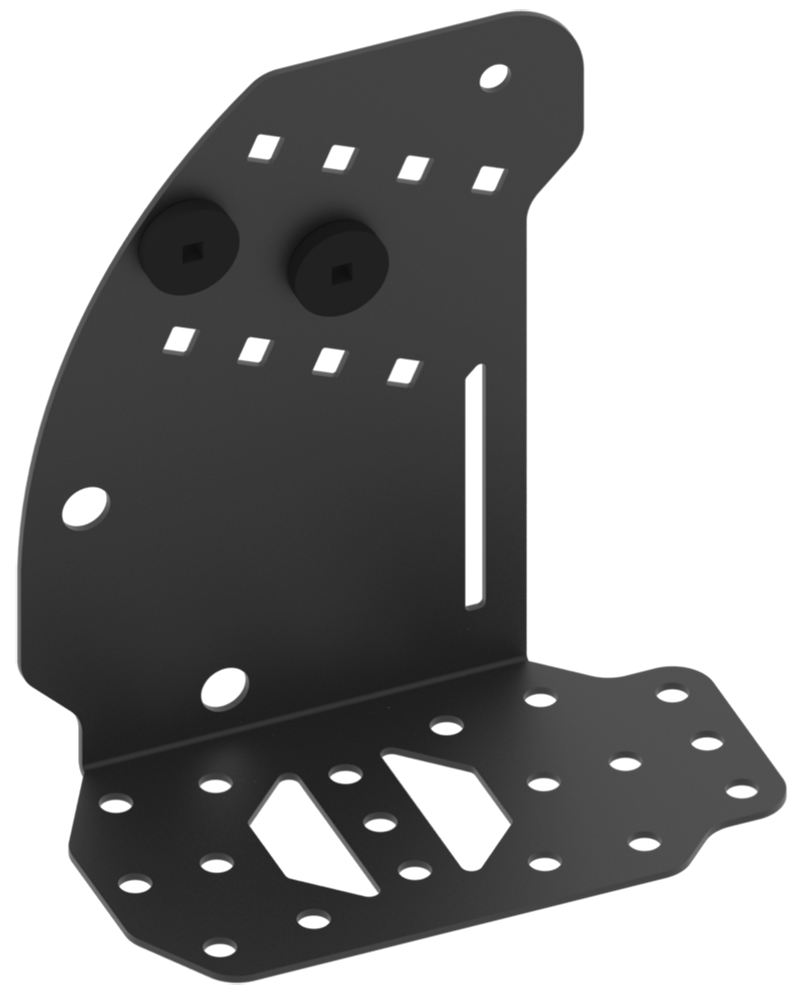

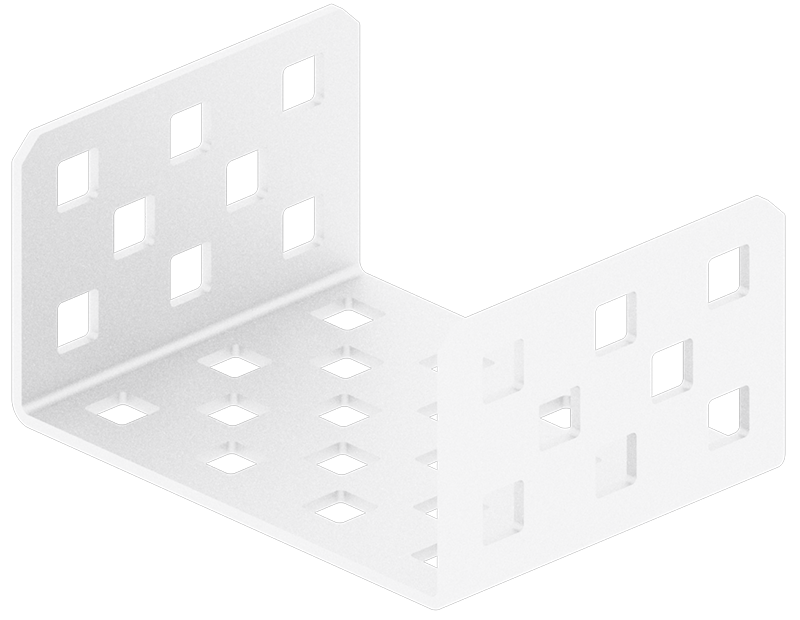

Миға арналған робот құрастыру Робот миына арналған бекіткіш жинақ. 276-7152-002 1 1 данадан 1 қапшықта келеді Бұл бөлік сақтау контейнерінің түбінде орналасқан.

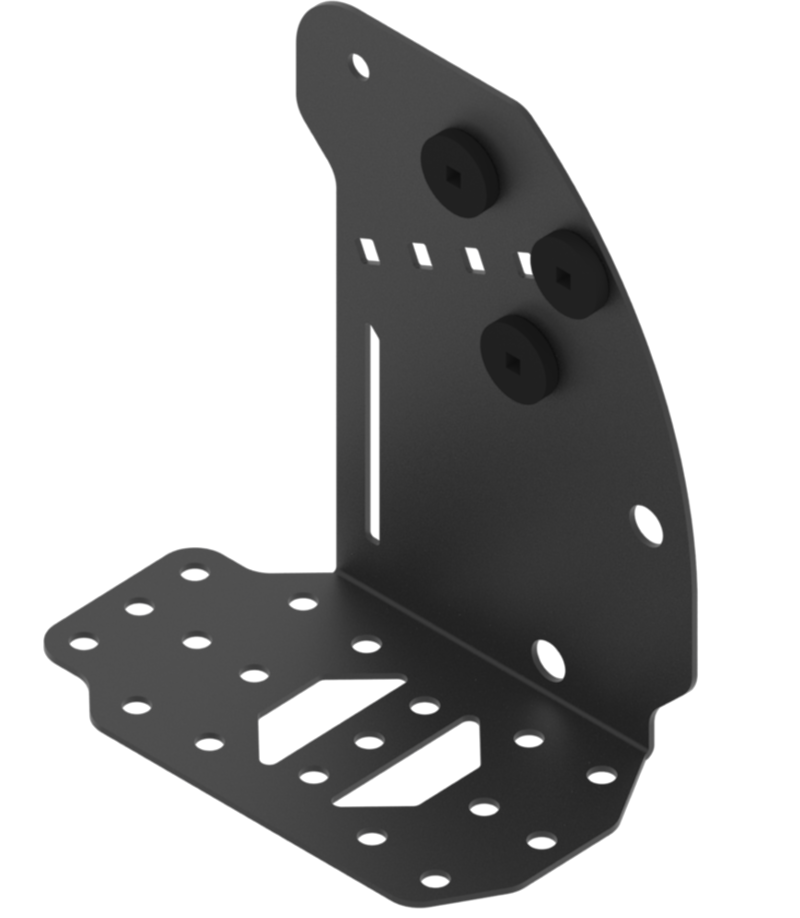

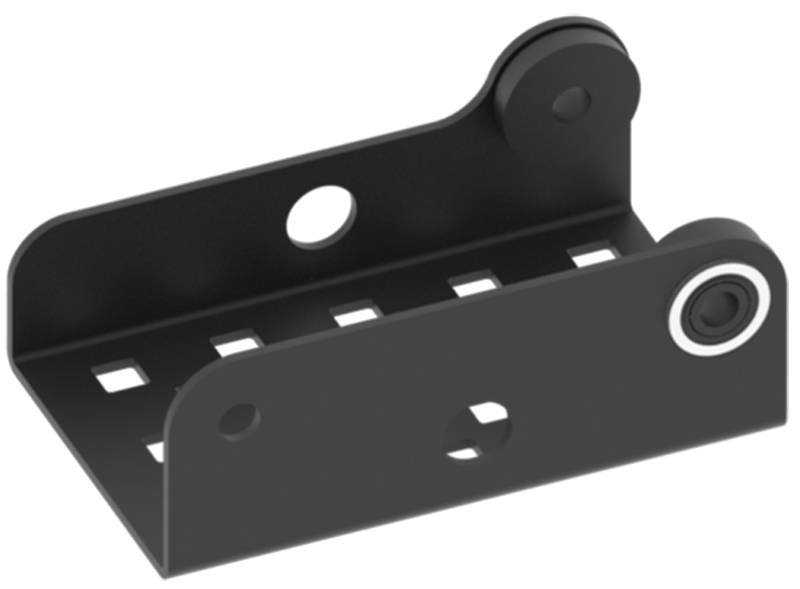

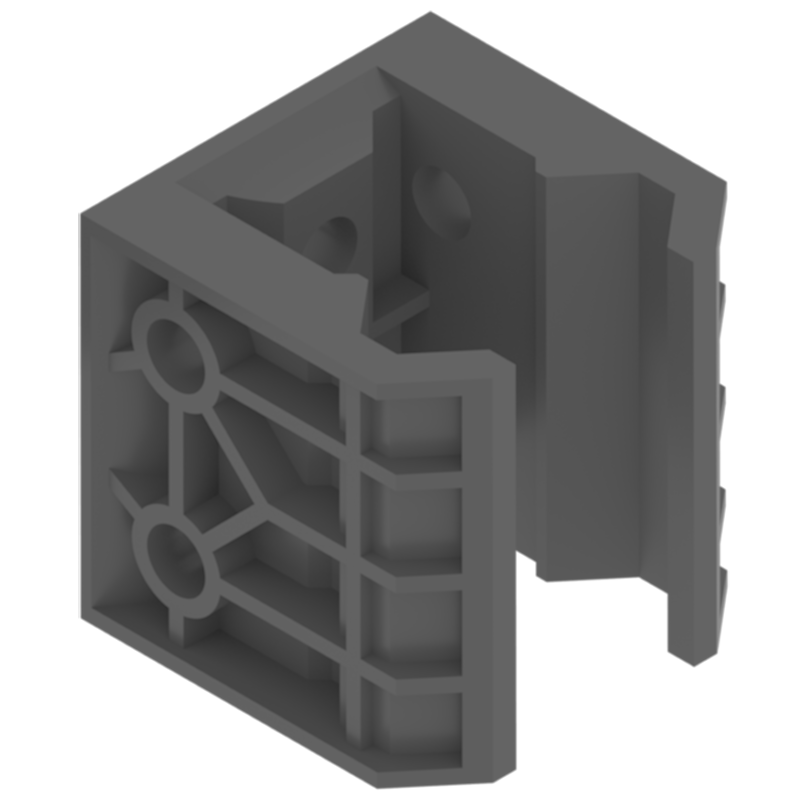

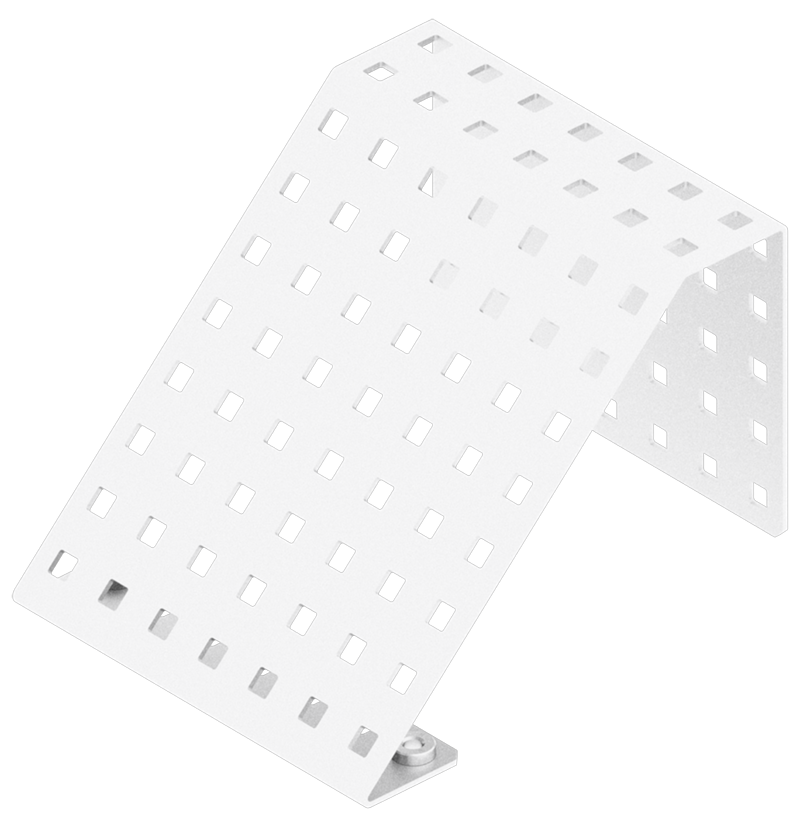

Кіріс шығыс конвейері кронштейні Кіріс-шығыс конвейерлік кронштейні. 276-7153-001 8 8 данадан 1 қапшықта келеді Бұл бөлік сақтау контейнерінің түбінде орналасқан.

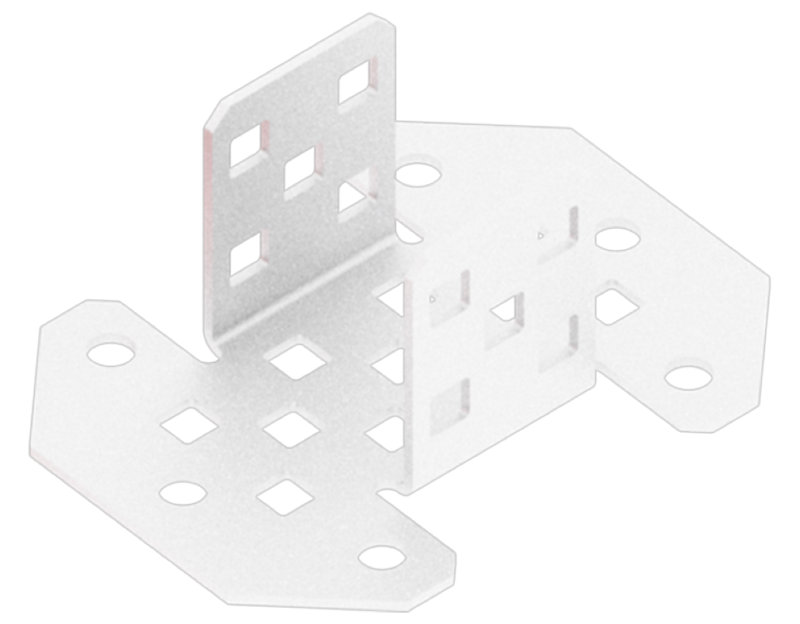

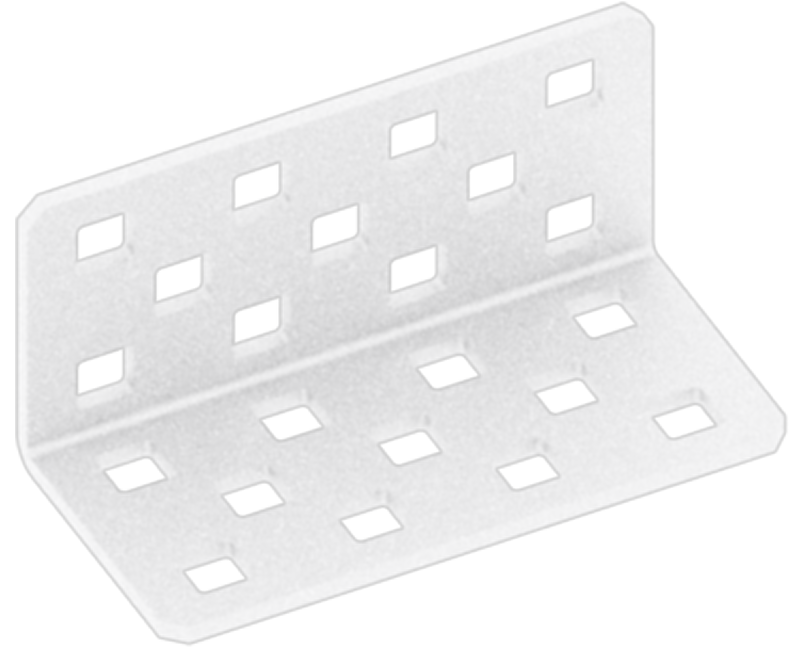

Бұрыштық жұп бұрыш Бұрыштық жұптық ілмектер. 276-2578-001 8 8 данадан 1 қапшықта келеді Бұл бөлік сақтау контейнерінің түбінде орналасқан.

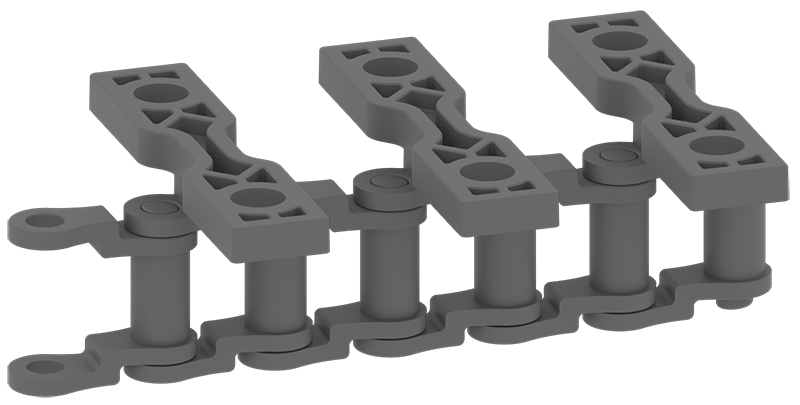

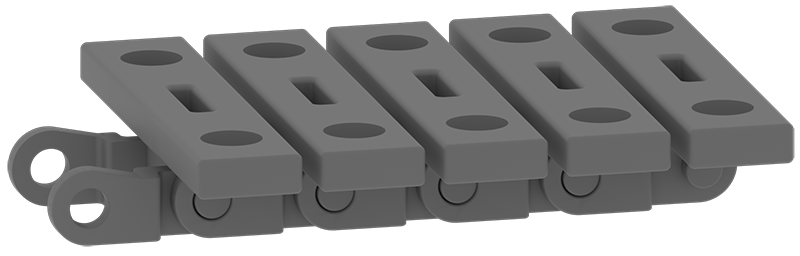

Беріктігі жоғары конвейер тізбегі Жоғары беріктігі бар конвейерлік тізбек. 276-7141 6 тізбек 6 тізбектен тұратын бірнеше қапшықта келеді.

-қалтаға тек бір сөмке қажет.

Қалған сөмкелер 3-қалтаға салынады.		 Бұл бөлік сақтау контейнерінің түбінде орналасқан.
1x25 болат жолақ 1x25 болат шыбық. 275-1141-001 8 8 данадан 1 қапшықта келеді Бұл бөлік сақтау контейнерінің түбінде орналасқан.

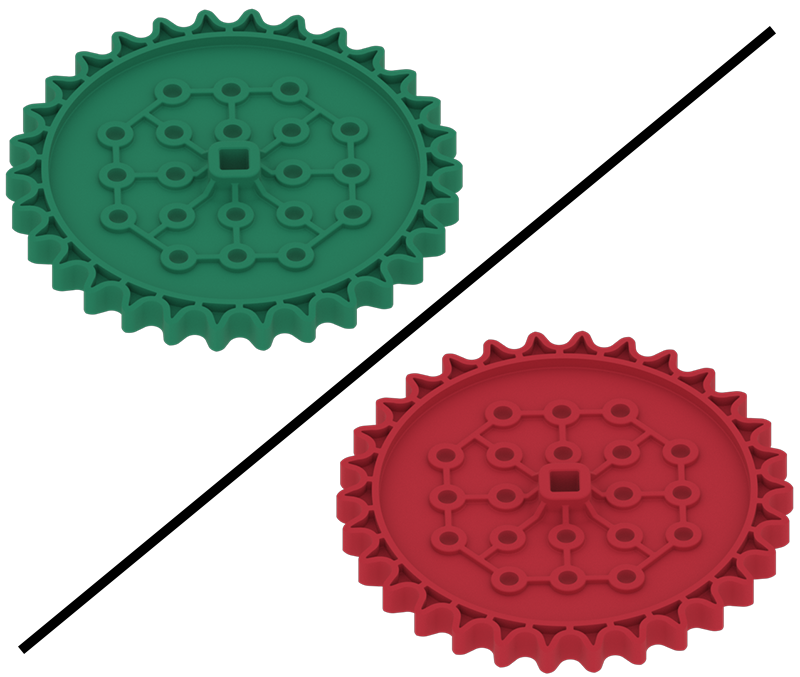

30T Жоғары берік жұлдызша

Ескертпе: Бұл бөлік қазір жасылдан қызылға ауыстырылуда.		 30T жоғары беріктігі бар жұлдызша. Ескі жасыл нұсқа да, жаңа қызыл нұсқа да көрсетілген. Бұл бөлік қаптамада келеді:
276-3880

Жеке бөлік нөмірі:
276-2252-007		 4 Жоғары беріктігі бар 30 тісті жұлдызшалы қаптамаларда келеді.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

1-қаптама үшін осы қаптамалардың тек біреуі қажет.

Қалған қаптамалар 3-қаптамаға салынады.		 Бұл бөлік сақтау контейнерінің түбінде орналасқан.
Беріктігі жоғары тізбекті тіркеме сілтеме жинағы Жоғары беріктіктегі шынжырды бекіту жинағы. 276-7578 6 сілтеме 6 сілтемеден тұратын бірнеше қапшықта келеді.

-қалтаға тек бір сөмке қажет.

Қалған сөмкелер 3-қалтаға салынады.		 Бұл бөлік сақтау контейнерінің түбінде орналасқан.

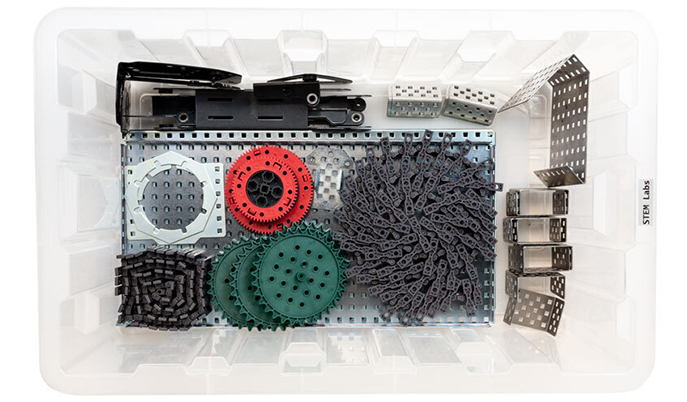

Workcell жинағының барлық бөліктері 1-сақтау қалтасының негізіне орналастырылғаннан кейін, негіз осы кескінге ұқсайды.

Бөлшектерді қалай салу керектігін көрсету үшін 1-ші сақтау жәшігінің түбінің жоғарыдан төмен қарай көрінісі.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
