VEX V5 Workcell құрастыру – көңілді және білім беру әрекеті.

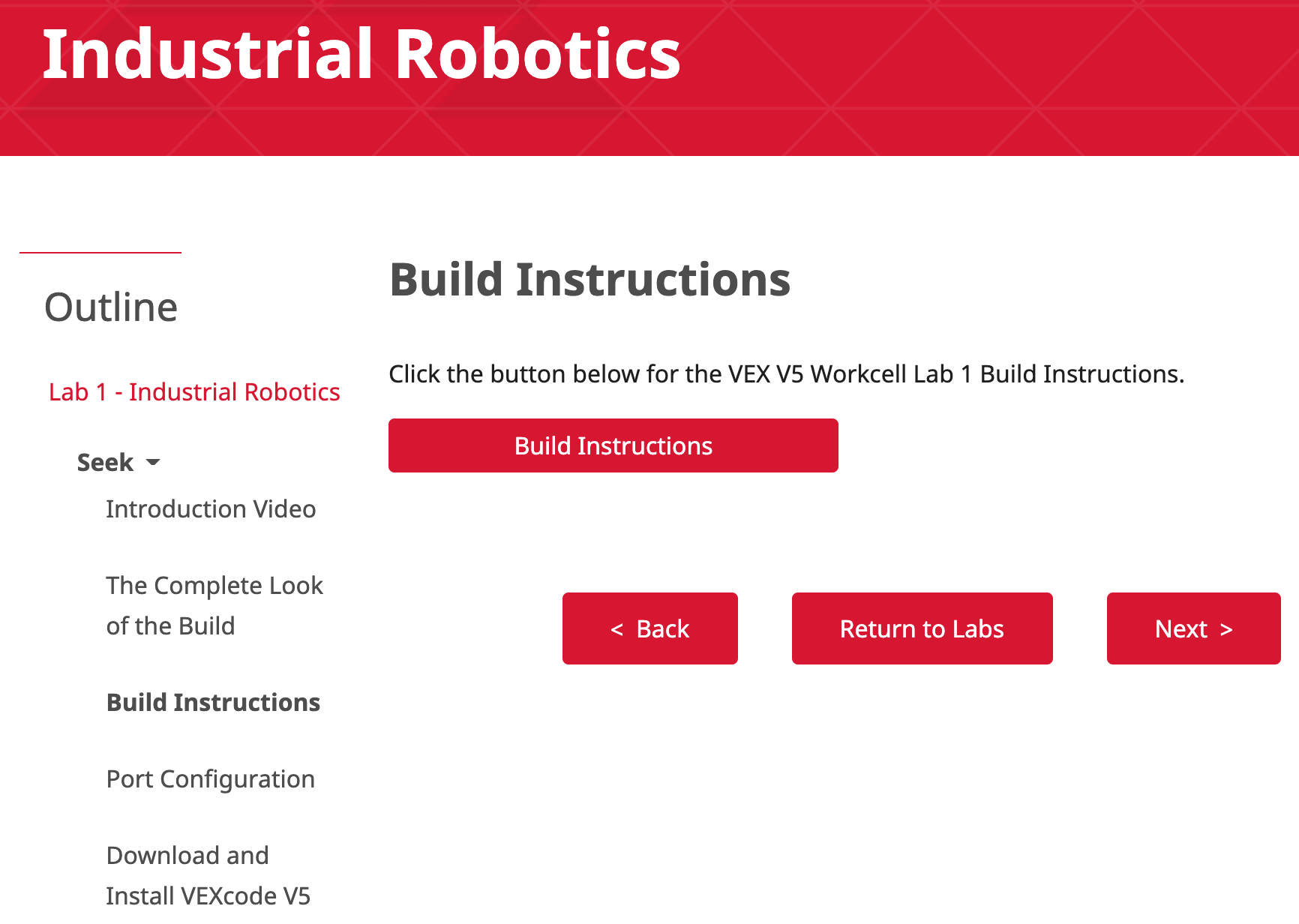

V5 Workcell STEM зертханасының Іздеу бөлімінде орналасқан Құрастыру нұсқаулары білім алушыны құрастыруға бағыттау үшін бөлшектер тізімдерін және егжей-тегжейлі иллюстрацияларды береді.
V5 құрылымы дегеніміз не?

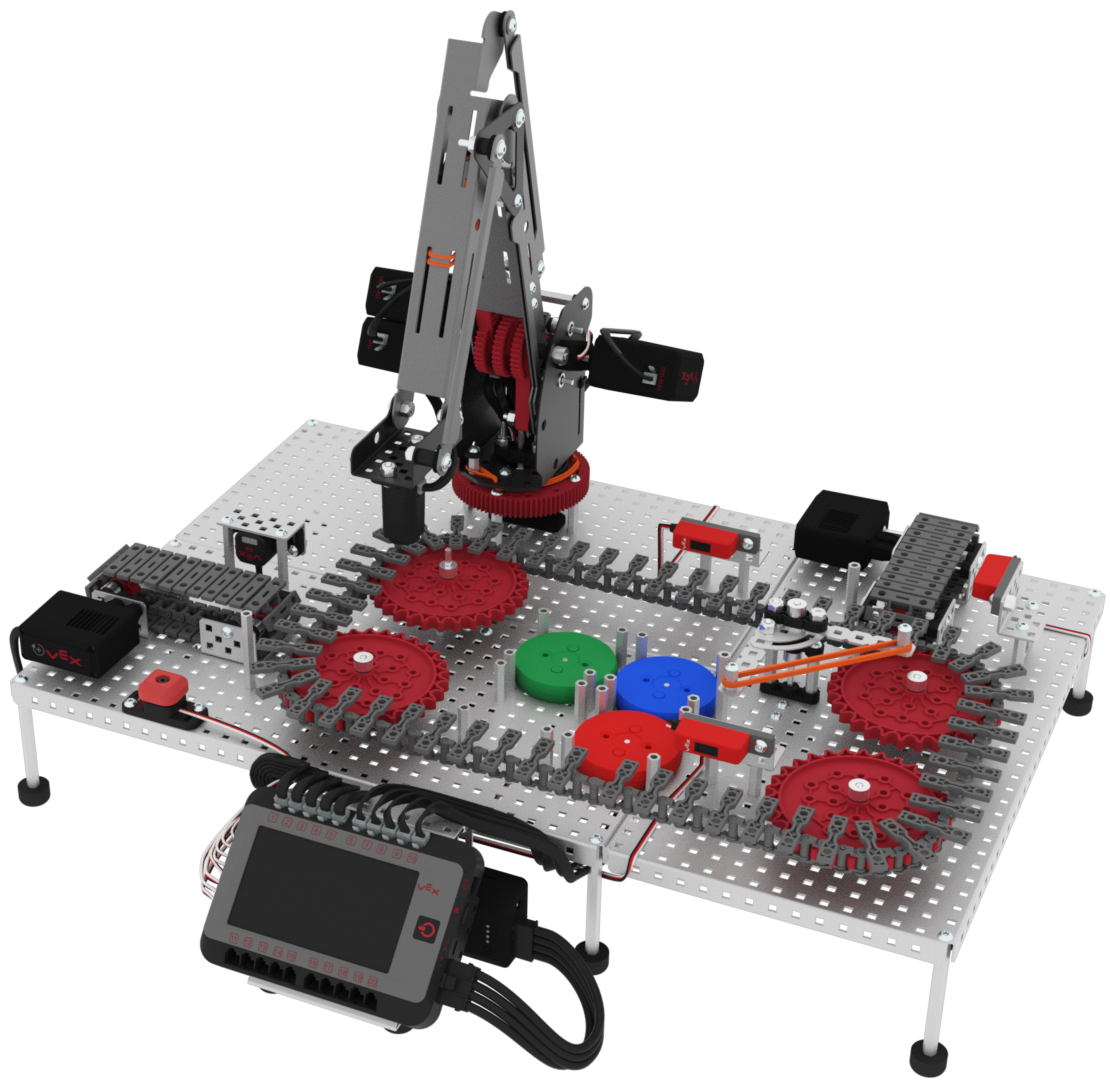

V5 құрылымы платформаны, кронштейндерді, маркер ұстағышты, робот қолын және олардың барлығын бірге ұстайтын қосқыштарды құрайтын V5 Workcell құрылғысында табылған барлық пластик пен металл бөліктерден тұрады.
V5 құрылымымен жұмыс істеу кезіндегі кеңестер мен амалдар

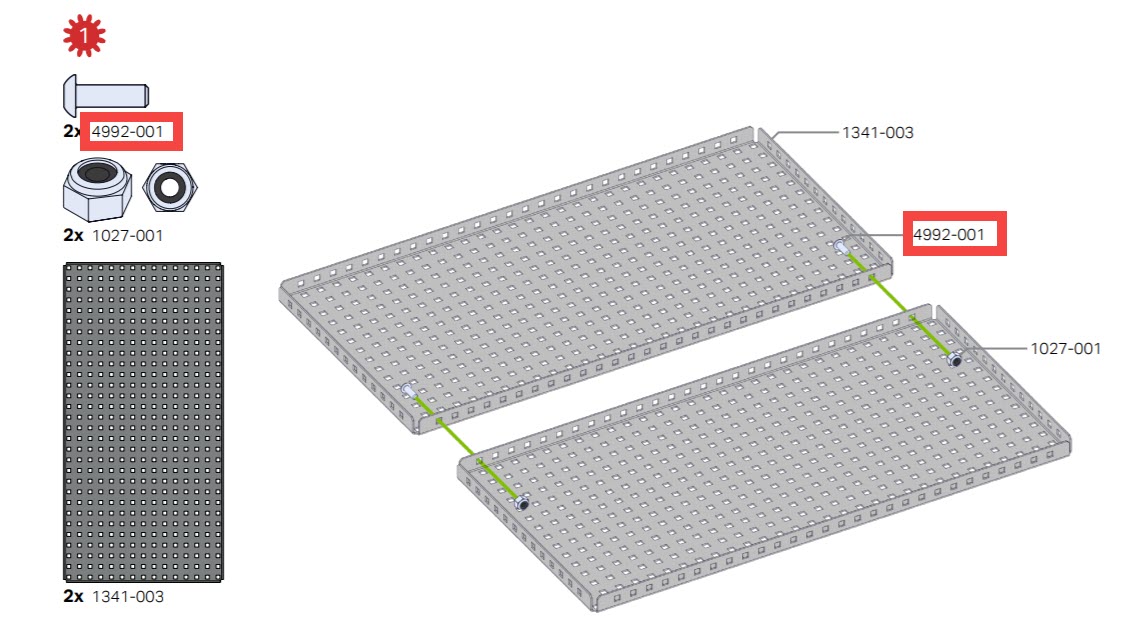

V5 Workcell STEM зертханасына кіретін құрылыс нұсқаулары бөлшектер тізімінде және егжей-тегжейлі құрастыру иллюстрацияларында бөлік нөмірлерін қамтиды. Бұл құрылысшының құрастыру кезінде дұрыс бөлшектерді пайдаланып жатқанына көз жеткізуге, сондай-ақ белгілі бір бөліктің қанша қажет екенін анықтауға көмектеседі. Ол құрылыс нұсқауларындағы қадамды бастамас бұрын барлық қажетті бөлшектерді жинау үшін құрастырудың қарапайымдылығын арттырады.

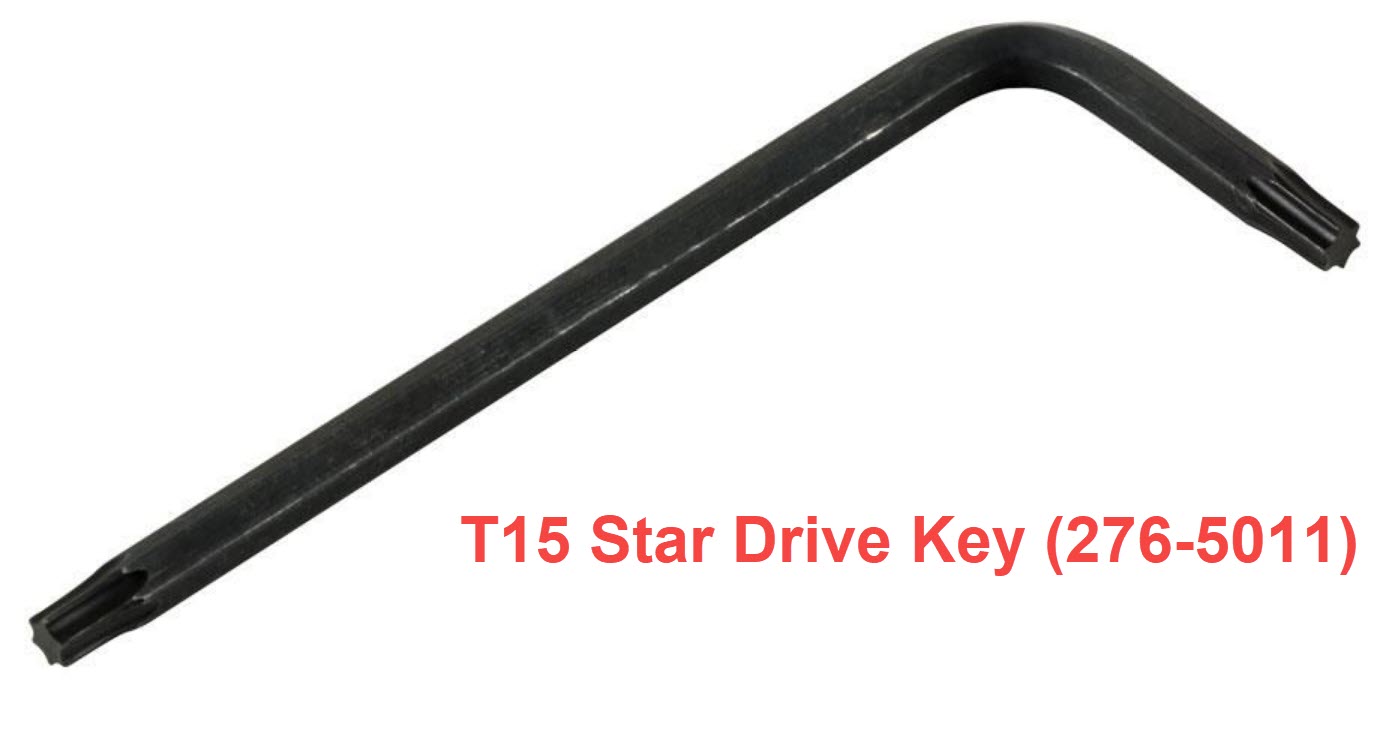

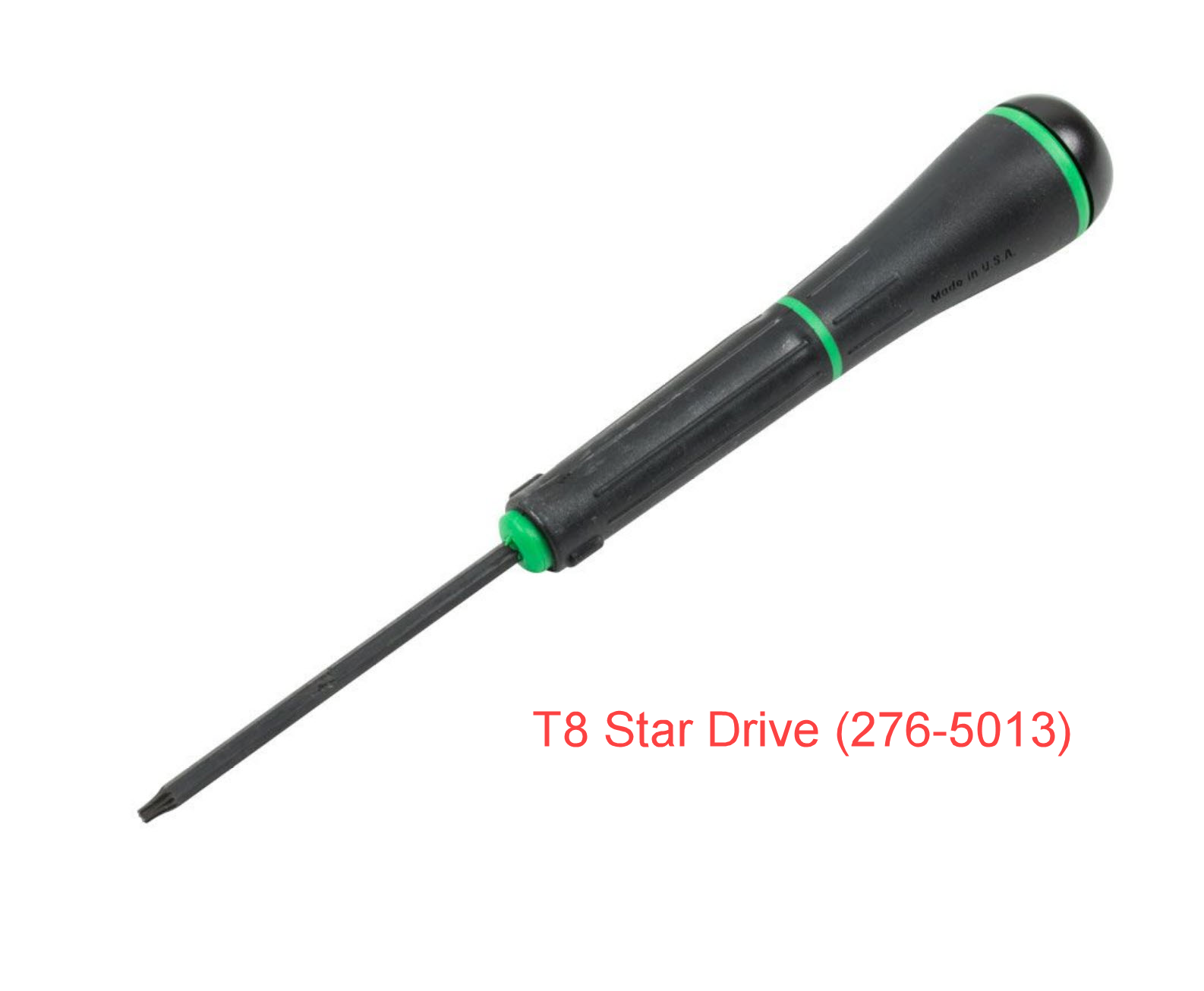

Бекіткіштерді қатайту үшін пайдаланылатын VEX құралдарына кілттер, жұлдызша жетек кілттері және жұлдызша жетек бұрағыштары жатады. Жұлдызды дискілер екі өлшемде келеді. T15 Star Drive екеуінің үлкені және V5 Workcell жинағындағы бұрандалармен пайдаланылады. T8 Star жетегі кішірек және Білік жағаларындағыбекіту бұрандаларын тарту үшін пайдаланылады.

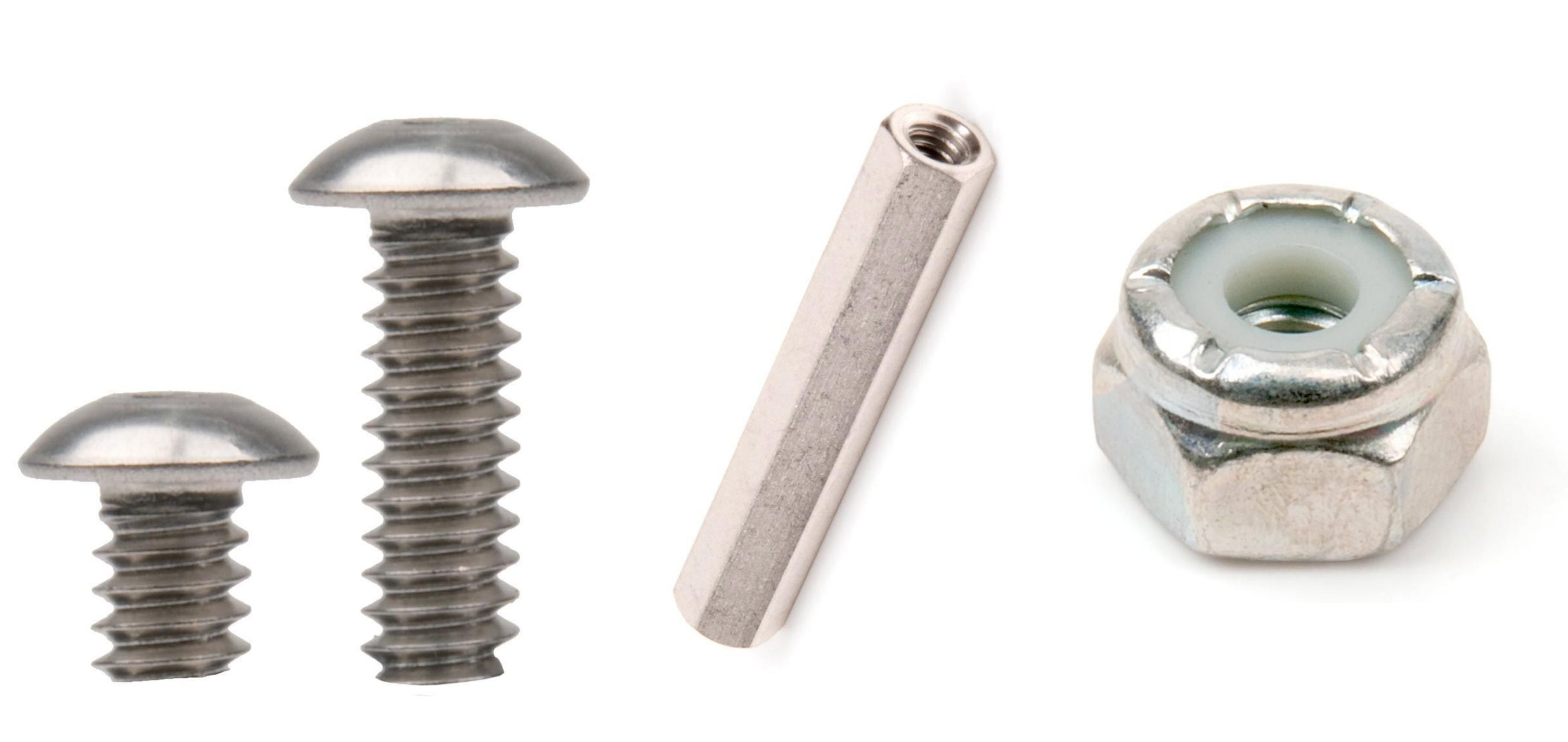

Бұрандалар, тірекжәне гайка оларды қосу үшін саусақпен тығыздалатын етіп жинауға болады. Дегенмен, бұл бекіткіштерді қатайту үшін кілттер мен Жұлдыз жетек кілттерін пайдалану қажет. V5 Бекіткіштерді пайдалану құрылысты құрастыруға көмектесетін қосымша ақпарат береді.
Құрастыру кезінде ажыратылған бұранда ақау болуы мүмкін, дегенмен V5 Тартылған бұрандалардыалу үшін кейбір кеңестер бар.
V5 Smart Motor #8-32 бұрандалы кірістірулергебұрандаларды шамадан тыс тартпаңыз. Бұл ендірмелерді зақымдауы мүмкін.
Айналмалы нүктелердегі Nylock гайкаларын шамадан тыс тартпаңыз. Шамадан тыс қатайту бұрылу нүктесінің түйісуіне әкеледі және оңай айналмайды.
