VEX GO түйреуіштерін, тіректерін және қосқыштарын пайдалану – VEX кітапханасы

VEX GO – үш-бес сынып оқушыларына көптеген білім беру жобаларын құруға мүмкіндік беретін оңай құрастыру жүйесі. Оның икемділігі мен функциясын жоғары сыныптарда да қолдануға болады.

Сыныпта VEX GO бөліктерімен айналысатын студент.

Бұл мақала сізді басқа VEX GO бөліктерін біріктіруге мүмкіндік беретін бөліктермен таныстырады.

түйреуіштер

Істікшелер - VEX GO жобаларын құру үшін пайдаланылатын шағын пластикалық бөлшектер. Төрт түрлі түйреуіштер бар: қызыл түйреуіштер, жасыл түйреуіштер, қызғылт түйреуіштер және сұр түйреуіштер.

Қызыл түйреуіштер

Қызыл түйреуіш бөлігінің диаграммасы, оның фланеці мен ілгектерін көрсететін және белгілейтін көрсеткілері бар.

Қызыл түйреуіштер VEX GO жүйесі үшін ең жиі қолданылатын қосқыш болып табылады. Бұл түйреуіштерде фланецпен бөлінген екі дөңгелек қазық бар.

Жасыл сәулені ақ пластинамен байланыстыратын қызыл түйреуіш бөлігінің диаграммасы, оның қазықтарын бөліктердің дөңгелек тесіктері арқылы байланыстыру.

Қызыл түйреуіштер дөңгелек саңылаулары бар кез келген екі бөлікті, мысалы, жасыл сәулені ақ пластинаға қосуға мүмкіндік береді.

Жасыл түйреуіштер

Жасыл түйреуіш бөлігінің диаграммасы, оның бір ілгегі Қызыл түйреуіштен екі есе ұзын екенін көрсететін жапсырмасы бар.

Жасыл түйреуіштер қызыл түйреуіштерге өте ұқсас. Дегенмен, жасыл түйреуіштің бір жағында қызыл түйреуіштен екі есе ұзын қазық бар.

Бір жасыл түйреуіш бөлігіне бекітілген үш сәуле бөлігінің диаграммасы.

Ұзын ілмек жасыл түйреуіштің бір жағында екі деңгейлі пластмасса бөлшектерін және екінші жағында пластик бөлігінің бір қалыңдығын қосуға мүмкіндік береді. Мысалы, жасыл түйреуіштің бір жағын қара үлкен сәулеге салуға болады. Қызғылт сары сәулені түйреуіштің екінші жағына салуға болады. Содан кейін қызғылт сәулені қызғылт сары сәуленің үстіне қоюға болады.

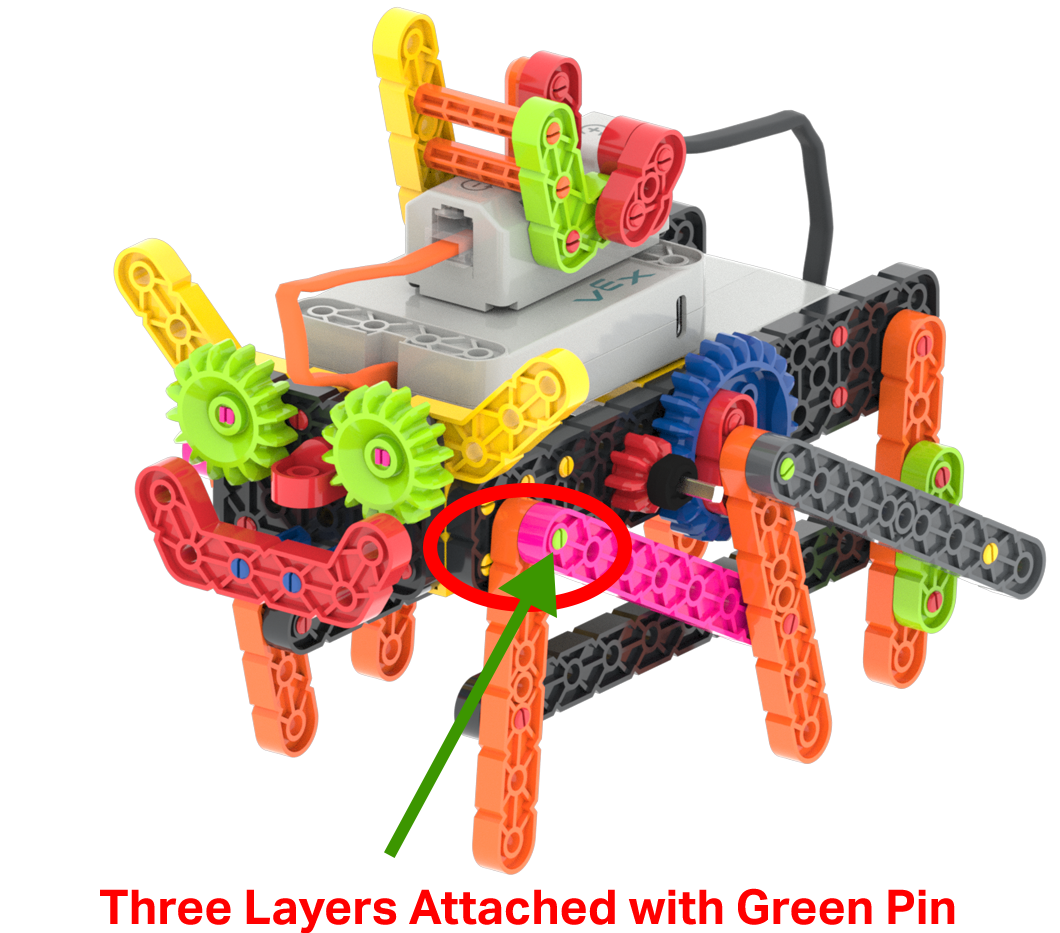

VEX GO Crawler құрылғысының диаграммасы оның бір буыны шеңберге салынған және жасыл түйреуішпен бекітілген бөліктердің үш қабаты екендігі белгіленген.

Бұл бөліктердің барлық үш қабатын біріктіруге мүмкіндік береді.

Қызғылт түйреуіштер

Қызғылт түйреуіш бөлігінің диаграммасы, оның төртбұрышты қазық, кесіндісі дөңгелек қазық, содан кейін соңында қалпақ бар екенін көрсететін белгілер бар.

Қызғылт түйреуіштің кейбір ерекше мүмкіндіктері бар. Оның дөңгелек тесік арқылы сырғып кетпеуі үшін қақпағы бар. Оның дөңгелек тесігіне кіргізуге мүмкіндік беретін дөңгелек бөлімі және төртбұрышты тесікке салуға мүмкіндік беретін төртбұрышты қазығы бар.

Көк арқалық арқылы және көк дөңгелектің төртбұрышты тесігіне енгізілген қызғылт түйреуіштің диаграммасы, оның айналуын шектемей, орнына бекітеді.

Мысалы, қызғылт түйреуішті Blue Beam арқылы енгізуге болады және оның қақпағы оны өтуден сақтайды. Қызғылт түйреуіштің дөңгелек аймағы Blue Beam тесігіне, ал төртбұрышты ілгек Blue Gear төртбұрышты тесігіне сыйып, берілістің еркін айналуына мүмкіндік береді.

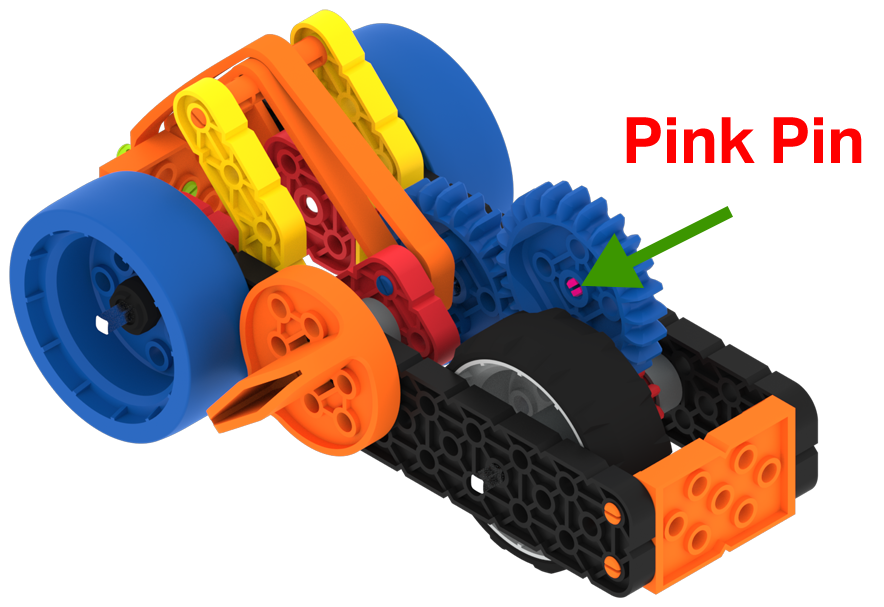

Көрсеткі арқылы шақырылған көк тетікті бекітетін қызғылт түйреуіш бөлігі бар VEX GO Super Car құрастыру диаграммасы.

Supercar жобасында қызғылт түйреуіш Blue Gear-дің еркін айналуына мүмкіндік береді және қуатты резеңке таспадан сұр дөңгелекке беруді қамтамасыз етеді.

Сұр түйреуіштер

Сұр түйреуіш бөлігінің диаграммасы, оның төртбұрышты қазық болатын қимасы бар екенін көрсететін жапсырмалары бар, дөңгелек қазық бөлімі, содан кейін басқа төртбұрышты қазық бөлігінің алдында фланец.

Сұр түйреуіште фланеці бар төртбұрышты қазық, содан кейін дөңгелек кесінді және төртбұрышты қазық бар.

Қозғалтқышқа қызыл редукторды айналдыруға мүмкіндік бере отырып, қызыл тісті қозғалтқышты қосу үшін қара үлкен сәуле арқылы салынған сұр түйреуіш диаграммасы.

Сұр түйреуіштің мүмкіндіктері оны қозғалтқышқа немесе түйреуішті айналдыруға мәжбүр ететін тұтқаға салуға мүмкіндік береді. Сұр түйреуіш бөліктегі дөңгелек тесік арқылы, содан кейін басқа бөліктің төртбұрышты тесігінен өтуі мүмкін.

Мысалы, фланеці бар сұр түйреуіштің төртбұрышты қазығын моторға, содан кейін қара үлкен сәуле арқылы салуға болады. Қара үлкен сәуленің екінші жағында қызыл тісті сұр түйреуіштің төртбұрышты қазығына салуға болады. Бұл қозғалтқышқа Red Gear тетігін айналдыруға мүмкіндік береді.

Тоқтаулар

Сары тірек бөлігінің диаграммасы, оның қалыңдығы бір пластмасса бөлігіндей Аралық бөліктің екі жағында дөңгелек қазық бар екенін көрсететін жапсырмалары бар.

VEX GO жүйесімен жобаларды құру кезінде кейде бөліктер арасында көбірек орын қажет болады. Стендофтар - бұл мүмкіндік беретін қосқыштар. Бекіткіштердің әр ұшында дөңгелек қазық және бөліктер арасындағы қашықтықты қамтамасыз ететін ортаңғы секция бар.

VEX GO жинағындағы барлық Standoff бөліктерінің диаграммасы.

Үш түрлі өлшемдер бар. Оларға мыналар жатады:

Yellow Standoff пластмасса бөлігінің бір қалыңдығына дейінгі аралыққа ие.
Blue Standoff пластмасса бөліктерінің екі қалыңдығын құрайтын қашықтыққа ие.
Orange Standoff пластмасса бөліктерінің төрт қалыңдығын құрайтын қашықтыққа ие.

VEX GO робот қолының құрылымы қызыл шеңбермен бөлектелген көз сенсорының қосымшасындағы тірек бөліктері бар диаграмма.

Бөлшектер арасындағы аралық сіздің жобаңыз үшін өте маңызды болуы мүмкін. Мысалы, сары бұрыштық сәуле мен сары коннектор арасында екі сары ажыратқышты пайдалануға болады. Бұл көз сенсорын қосуға мүмкіндік береді, осылайша ол Robot Arm жобасының ортасында орналасады.

Қосқыштар

Бөлшектерді параллель немесе 90 градус бұрышпен қосу үшін қосқыштарды пайдалануды көрсететін диаграмма.

Қосқыштар өте пайдалы бөліктер болып табылады. Олар екі бөлікті бір-біріне қосуға мүмкіндік береді. Бұл қосылымдар бір-бірімен 90 градустық байланыста немесе бір-біріне параллель болуы мүмкін.

Сары коннектор бөлігінің диаграммасы, оның 5 дөңгелек тесігінен 90 градусқа ығысқан екі Дөңгелек ілмектері бар екенін көрсететін жапсырмалары бар.

Коннекторларда дөңгелек тесіктер мен ілгектер бар.

90 градустық қосқыштар

VEX GO жинағындағы барлық қосқыш бөліктерінің диаграммасы.

90 градустық қосқыштар үш өлшемде келеді. Оларға мыналар жатады:

Қызыл қосқыштарда бір ілгек және бір тесік бар. Бұл осы қосқыштардың айналу мүмкіндігін береді.
Сары коннекторларда бес саңылау және екі қазық бар.
Көк қосқыштарда алты саңылау және екі ілгек бар. Көк қосқыштар сары коннекторларға қарағанда бір тесігі ұзын.

VEX GO құрылымын өріс тақтайшаларының шаршысына 90 градус бұрышпен бекіту үшін пайдаланылатын сары қосқыштар диаграммасы.

Бөлшектерді 90 градусқа қосу VEX GO жүйесі үшін өте маңызды мүмкіндік болып табылады. Мысалы, екі сары қосқышты Robot Arm жобасының негізін жасау үшін 90 градус бұрыштағы сұр үлкен сәулені тақтайшаға қосу үшін пайдалануға болады.

Параллель қосқыштар

VEX GO жинағындағы екі параллель қосқыш бөлігінің диаграммасы.

Параллель қосқыштар екі өлшемде келеді. Оларға мыналар жатады:

Жасыл қосқыштардың екі жағында екі ілгегі және ілгектер арасында екі тесік бар.
Қызғылт сары коннекторлардың екі жағында екі қазық және ілмектердің арасында жеті тесік бар.

Екі қара үлкен сәулені қосатын қызғылт сары қосқышы бар VEX GO Super Car құрастыру диаграммасы бөлектелген.

VEX GO жүйесімен жобаларды құру кезінде параллель қосқыштар өте пайдалы болуы мүмкін. Мысалы, Super Car жобасын жасау кезінде екі параллельді қара үлкен сәулені қызғылт сары қосқышпен бөлуге болады.

VEX GO жүйесі арқылы бөліктер арасында қосылымдар түйреуіштерді, тіректерді және қосқыштарды пайдалану арқылы қызықты әрі оңай. Олар қиялыңызды шындыққа айналдыру үшін бөліктер арасында физикалық байланыс орнатуға көмектеседі.
