VEX GO құрастыру жүйесі 3-5 сынып оқушыларына көптеген білім беру жобаларын құруға мүмкіндік беретін оңай және қызықты әдіс болып табылады. Оның икемділігі мен функциясын жоғары сыныптарда да қолдануға болады.

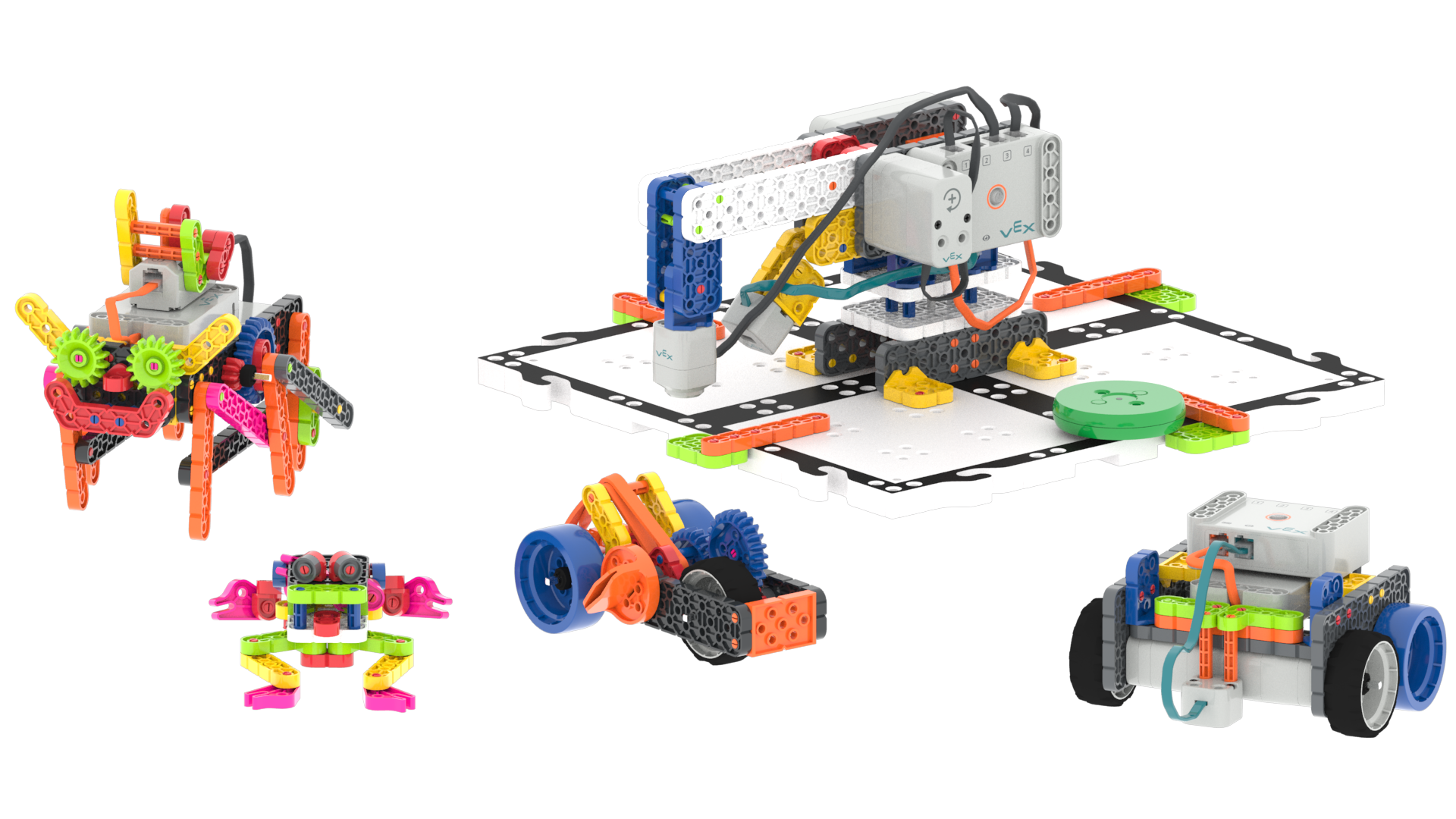

Бөренелерден, тақталардан және басқа VEX GO бөліктерінен жасалған бірнеше VEX GO конструкцияларының диаграммасы.

Бұл мақала сізді VEX GO жобаларын құруға мүмкіндік беретін бөліктермен таныстырады.

Бөренелер

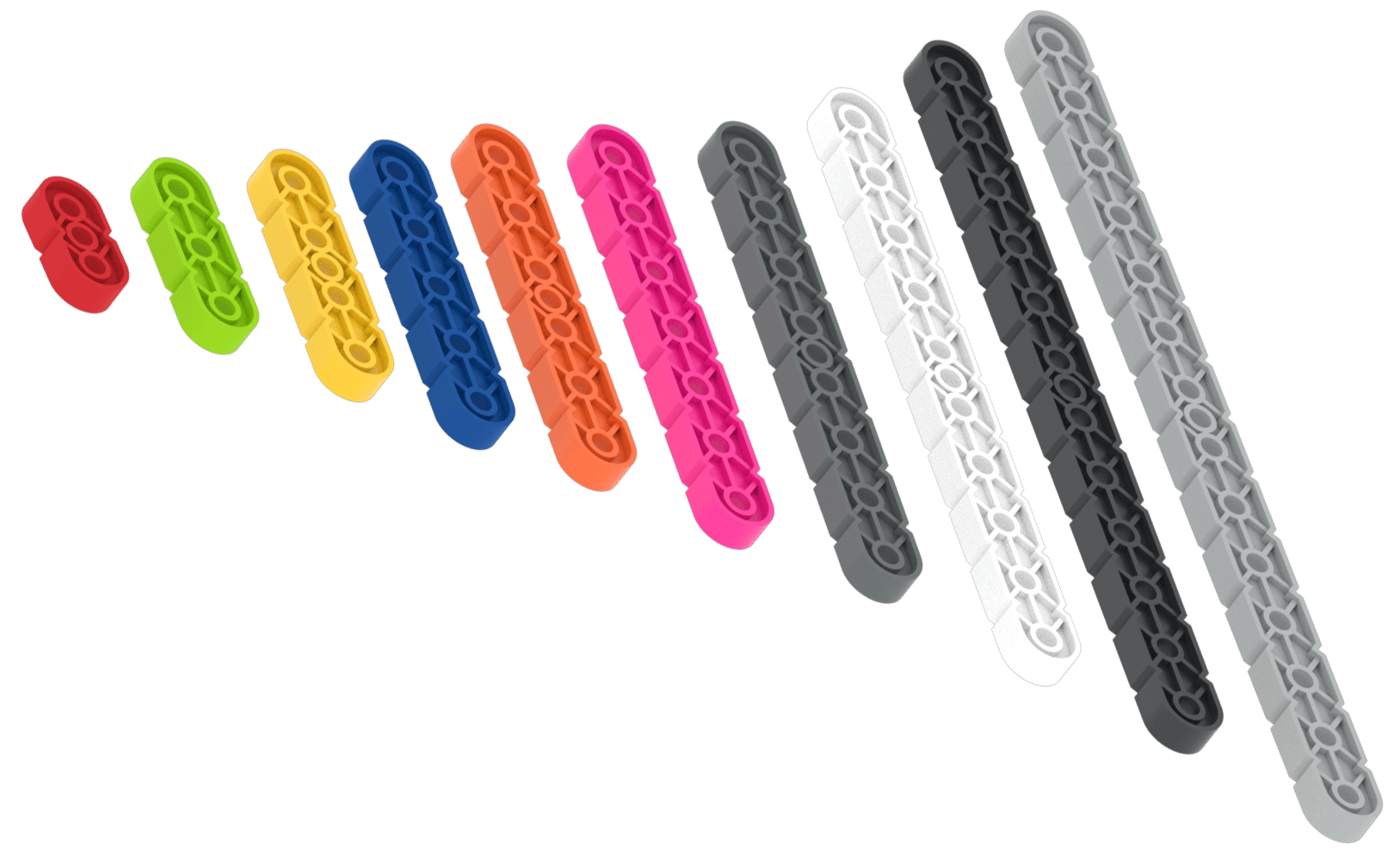

VEX GO жинағындағы барлық Beam бөліктерінің диаграммасы.

Бөренелер - ені бір тесік болатын пластикалық бөліктер. Олардың ұзындығы түсі бойынша анықталады және олар 10 түрлі ұзындықта келеді.

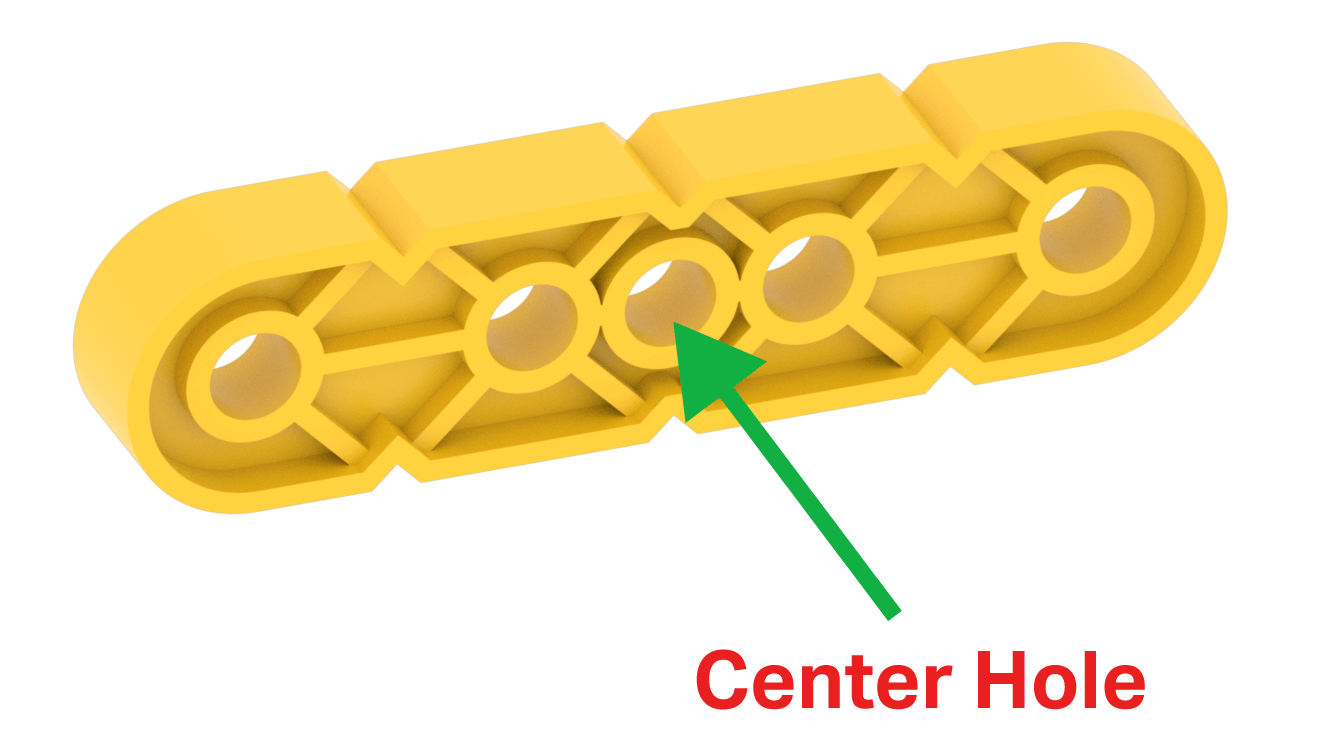

Сары сәуле бөлігінің диаграммасы, оның орталық тесігін көрсететін және белгілейтін көрсеткі бар.

Бөренелердің әрқайсысында олардың ортасында тікелей орналасқан қосқышты алуға мүмкіндік беретін орталық тесік бар. Орталық тесіктер жобаны құру кезінде үлкен икемділік береді.

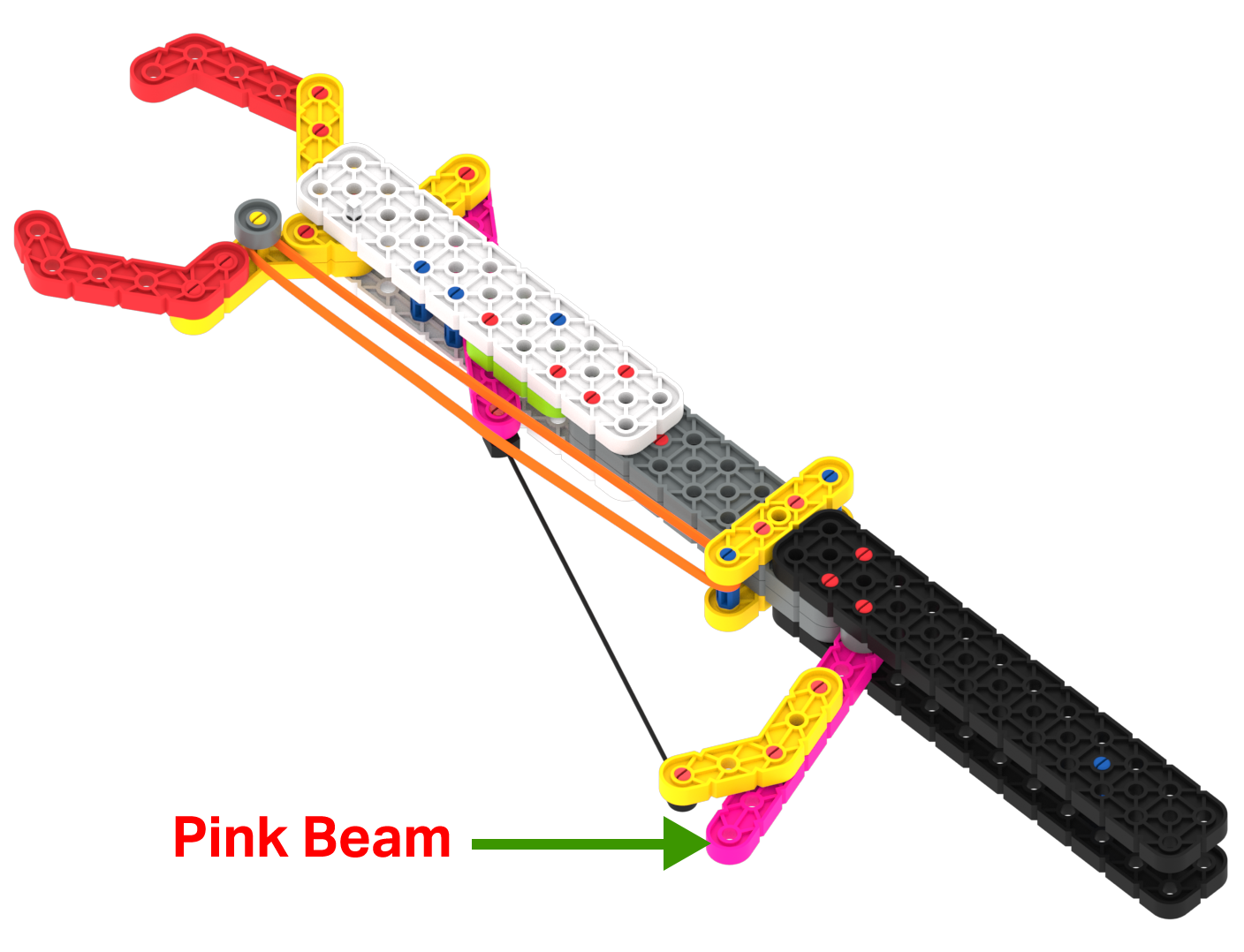

Бейімделу тырнақшасының диаграммасы, оның тарту тұтқасына бағытталған жапсырмасы бар және оны қызғылт сәуле ретінде белгілейді.

Бөренелер өте пайдалы құрылыс бөлшектері болып табылады. Мысалы, Adaptation Claw жобасында олар бірнеше нәрсе үшін қолданылады. Қызғылт сәуле тырнақты жабу үшін тарту тұтқасы ретінде пайдаланылады.

Бұрыштық сәулелер

VEX GO жинағындағы барлық бұрыштық сәуле бөліктерінің диаграммасы.

Бұрыштық арқалықтар - ені бір тесігі және бұрышы бар арқалықтар. Төрт бұрышты арқалық бар, соның ішінде:

45 градус бұрышы бар сары бұрыштық сәуле
әр ұшында 60 градус бұрышы бар қызыл бұрыштық сәуле
90 градус бұрышы бар кішірек жасыл бұрыштық сәуле
бұрышы 90 градус болатын үлкенірек қызғылт сары бұрыштық сәуле

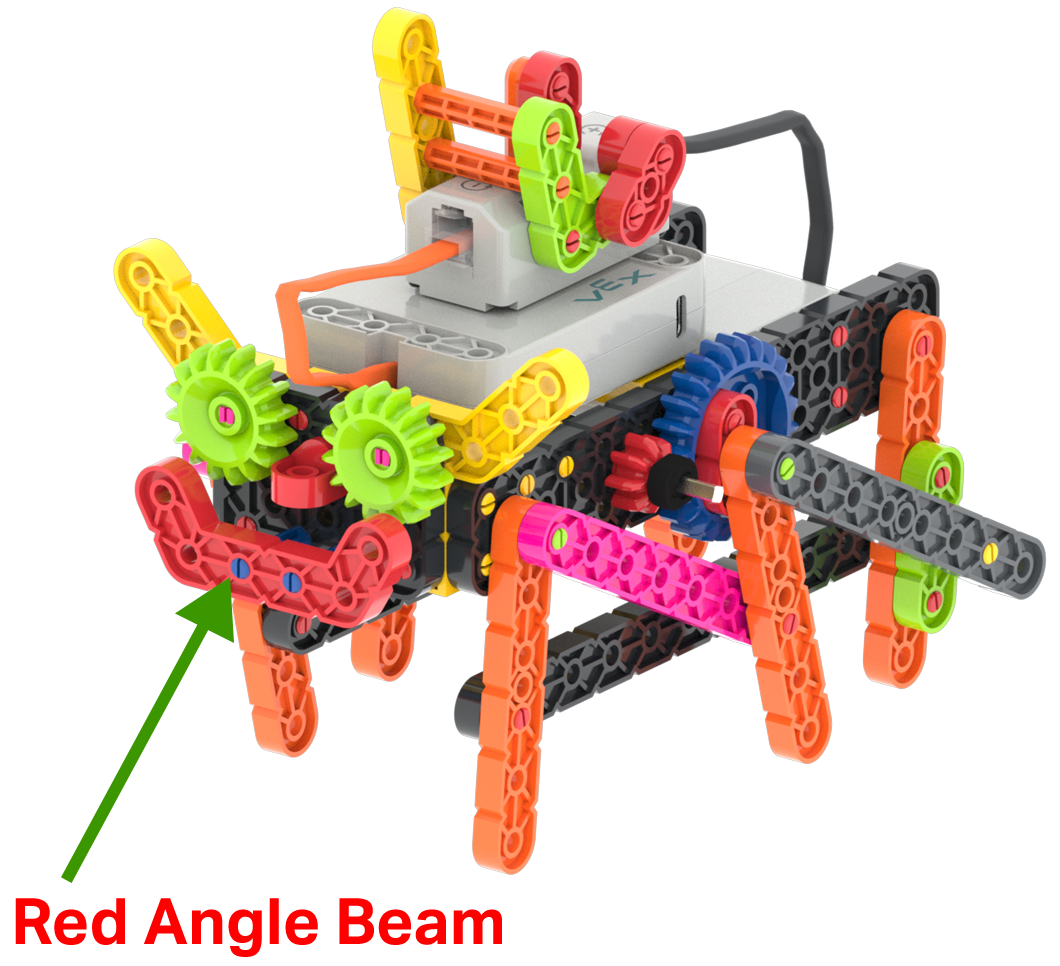

VEX GO Crawler құрылғысының диаграммасы оның аузына бағытталған көрсеткі және оны Қызыл бұрыштық сәуле бөлігі ретінде белгілейді.

Бұрыштық сәулелер жобаларды бұрышта орналастыруға мүмкіндік береді. Бұл сіздің жобаңыздың негізгі бөлігі бұрышта немесе қызықты қосымша болуы керек пе, өте пайдалы. Мысалы, Crawler жобасымен Red Angle Beam робот үшін көңілді ауыз жасайды.

Үлкен сәулелер

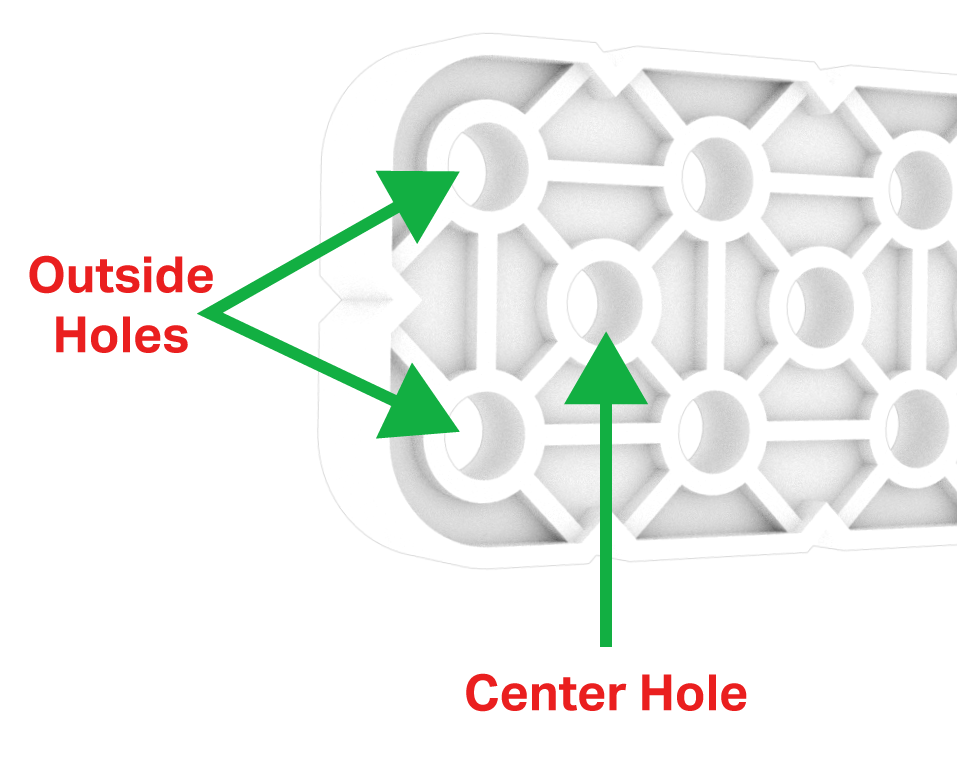

Ақ үлкен арқалық бөлігінің диаграммасы, көрсеткі оның саңылаулар қатарын көрсетіп, орталық саңылау мен сыртқы тесіктерді белгілейді.

Үлкен арқалықтарда тесіктердің өте пайдалы үлгісі бар. Бір-біріне тізілген тесіктердің екі сыртқы қатары бар. Сыртқы тесіктердің әрқайсысының ортасында жарты жолда орналасқан тесіктердің орталық қатары бар. Бұл үлгі Үлкен арқалықтарды басқа бөліктерге бекітуге болатын көптеген әртүрлі әдістерге мүмкіндік береді.

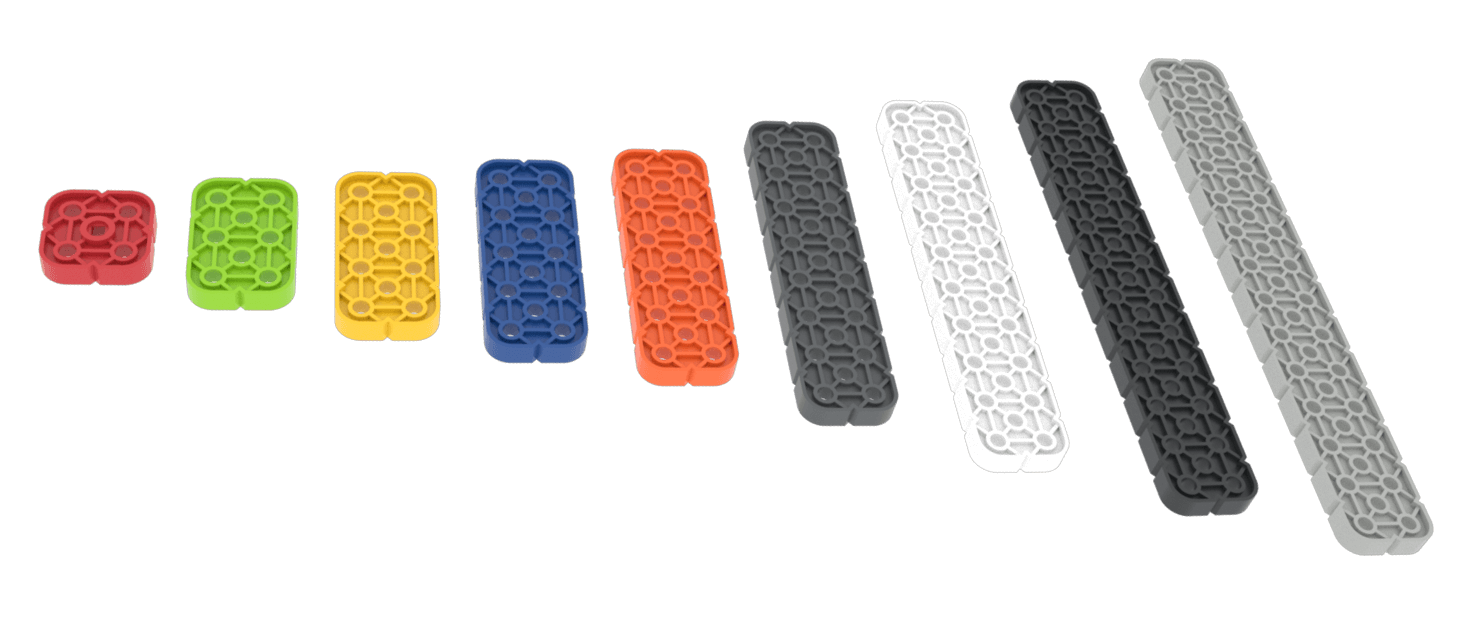

VEX GO жинағындағы барлық Large Beam бөліктерінің диаграммасы.

Үлкен сәуленің ұзындығы түсі бойынша анықталады және олар тоғыз түрлі ұзындықта келеді.

Қызыл шаршы сәуле

Ортасындағы тесікті төртбұрышты тесік ретінде көрсететін және белгілейтін көрсеткі бар Қызыл шаршы арқалық бөлігінің диаграммасы.

Red Square Beam - бұл ерекше үлкен сәуле. Оның ені екі тесік және ұзындығы екі саңылау, оны шаршы бөлікке айналдырады. Қызыл шаршы сәуленің ерекшелігі - оның орталық тесігі. Орталық тесік төртбұрышты тесік.

Төртбұрышты саңылау төртбұрышты түйреуіш немесе білікке тесікке салуға мүмкіндік береді. Шаршы түйреуіш/білік айналуға мәжбүр болған сайын, Қызыл шаршы сәуле айналуға мәжбүр болады.

VEX GO сағатының схемасы оның тұтқасына бағытталған және оны сұр үлкен сәуле бөлігі ретінде белгілейтін көрсеткі бар.

Үлкен арқалықтар көптеген жобаларда негізгі бөліктер ретінде пайдаланылады. Мысалы, сағаттың тұтқасы ретінде Clock жобасында екі сұр үлкен сәуле қолданылады.

Пластиналар

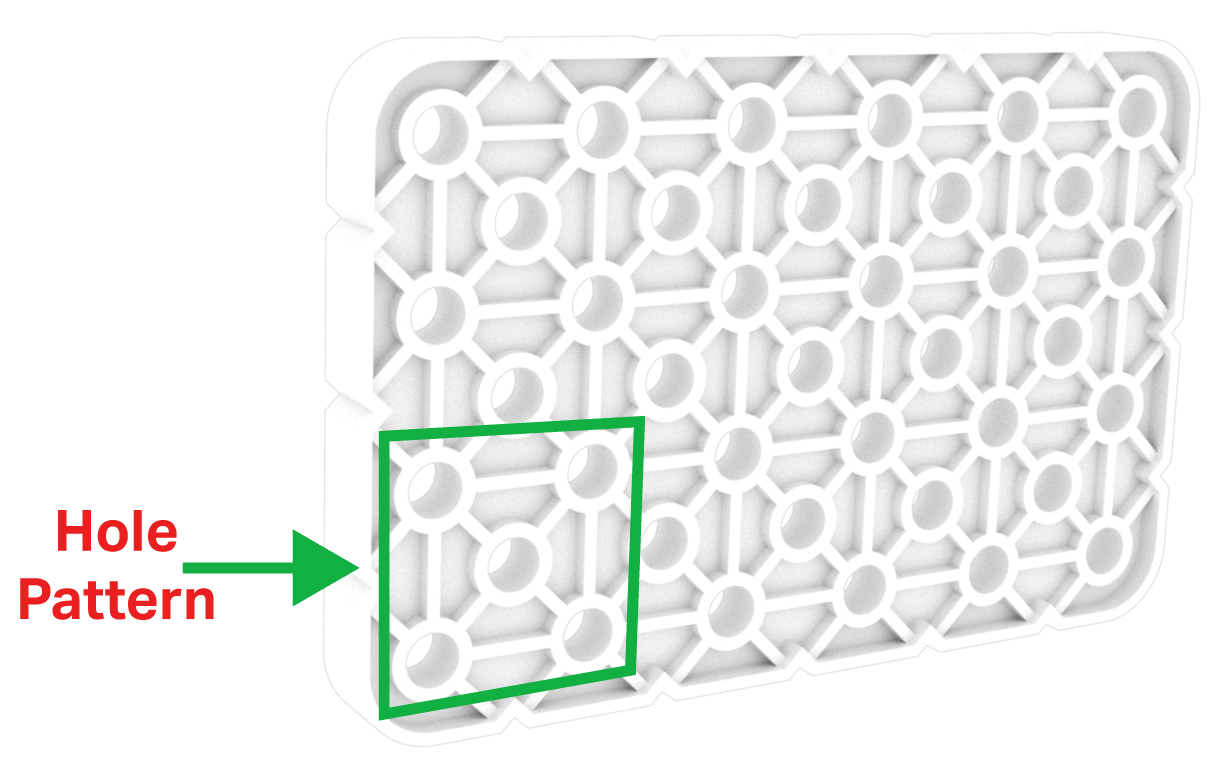

Үлкен ақ тақтайша бөлігінің диаграммасы, көрсеткі оның кезектесіп тұрған саңылаулар қатарын көрсетеді және пластинаның тесік үлгісін Үлкен арқалық үлгісіне ұқсас етіп белгілейді.

Пластиналар пластикалық бөліктердің ең кеңі болып табылады және ені үш саңылау және төрт саңылау ені бар. Пластиналар Үлкен арқалықтар сияқты бірдей тесік үлгісін пайдаланады.

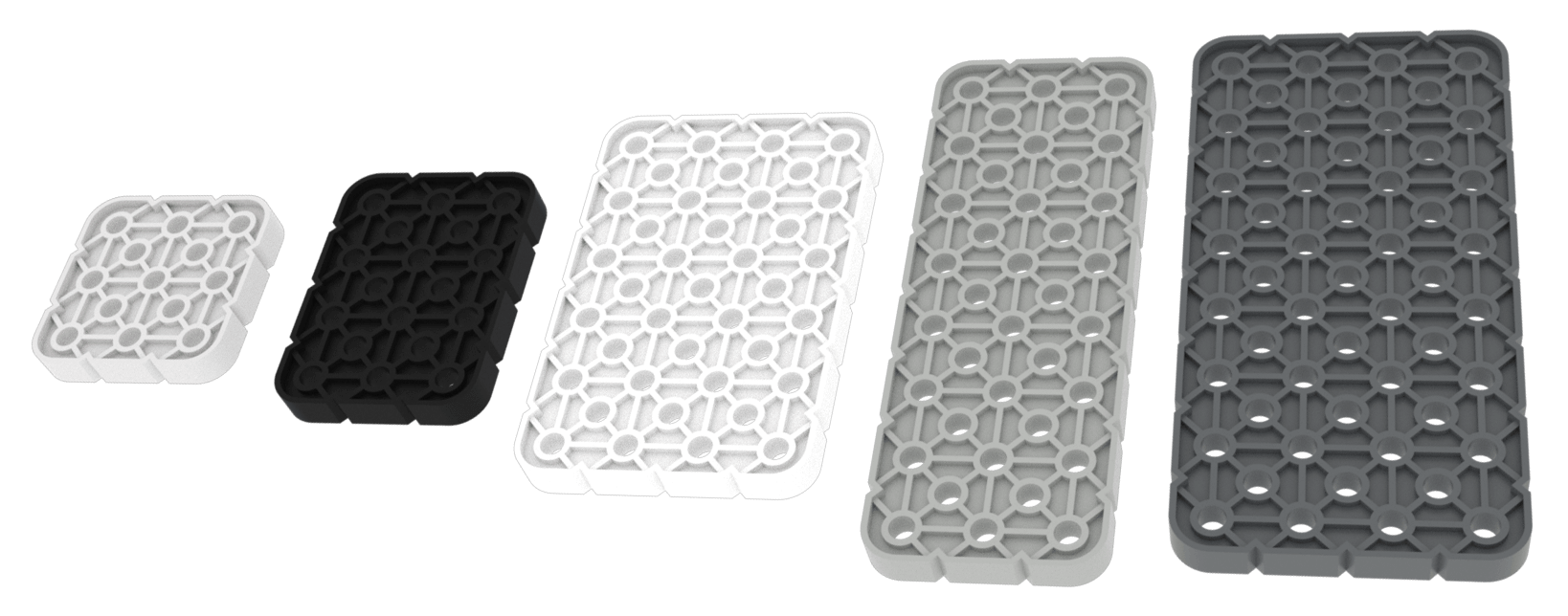

VEX GO жинағындағы барлық пластина бөліктерінің диаграммасы.

Пластиналар бес түрлі ұзындықта келеді. Олардың әртүрлі ұзындықтары түспен анықталады.

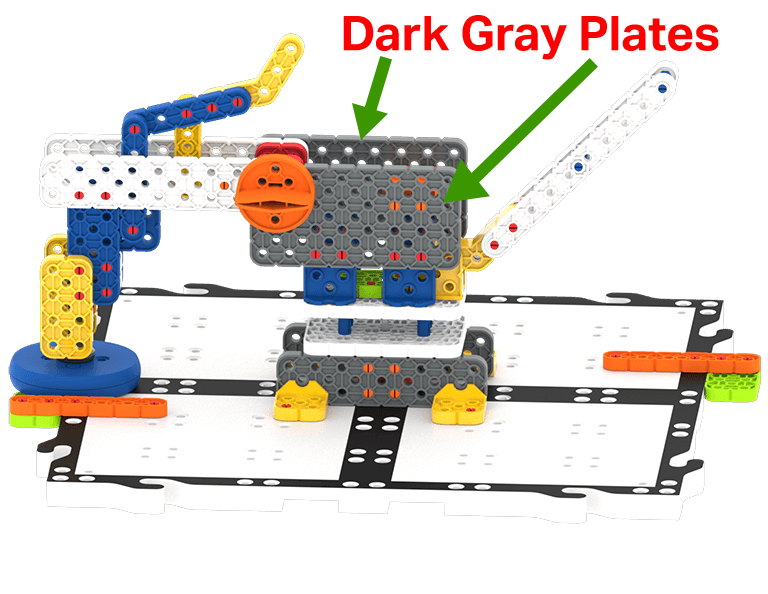

Бүйірлеріне бағытталған көрсеткілері бар және оларды қою сұр пластина бөліктері ретінде белгілейтін VEX GO робот қолының диаграммасы.

Пластиналар құрылыс жобаларында өте пайдалы, өйткені олар басқа бөліктерді қосу үшін көптеген тесіктерді береді. Мысалы, Robot Arm жобасында екі қара сұр тақта басқа бөліктерді бекіту үшін көптеген саңылауларды береді.

Арқалықтар, бұрыштық сәулелер, үлкен арқалықтар және тақталар VEX GO жүйесіндегі жобаңызды қиялдан шындыққа айналдыруға мүмкіндік беретін бөліктер болып табылады.
