VEX AI үшін Intel қос жолақты Wi-Fi және антенналарын орнату – VEX кітапханасы

Jetson дұрыс жұмыс істеуі үшін Intel Dual Band Wi-Fi және антенналарды орнату қажет.

Қажетті бөлшектер

V5 робототехника жүйесінде құрастыру және конфигурациялау үшін қажетті құрамдастарды бейнелейтін VEX AI орнатуына енгізілген барлық бөліктерді көрсететін диаграмма.

Құрастыру үшін қажетті бөлшектер келесідей:

Джетсон
Intel қос жолақты Wi-Fi
2x антенналар

Jetson Nano модулін алып тастаңыз

VEX AI роботынан желдеткішті шығару процесін көрсететін сурет, VEX AI жүйесін орнатуға қатысты қадамдарды бейнелейді.

Желдеткіш Jetson Nano модуліне жалғанған болса, оны розеткадан ажыратыңыз және оны алыңыз. Желдеткіш әлдеқашан ажыратылған болса, 2-қадамға өтіңіз.

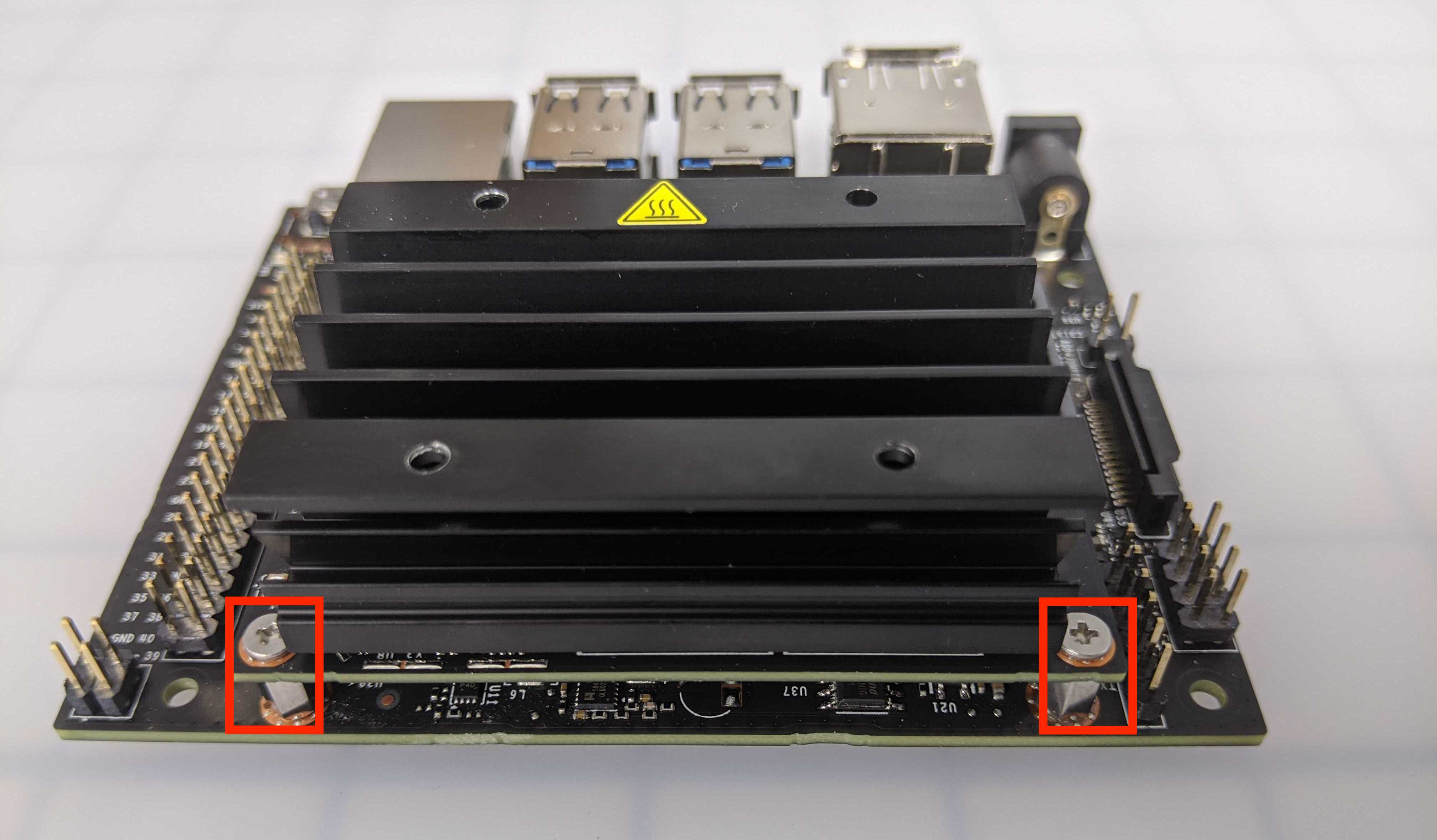

Белгіленген компоненттері бар екі бұрандалы радиатордың диаграммасы, оның VEX AI қолданбалары үшін орнатуын суреттейді.

Jetson Nano модулін тасымалдаушы тақтаға ұстайтын екі бұранданы алыңыз.

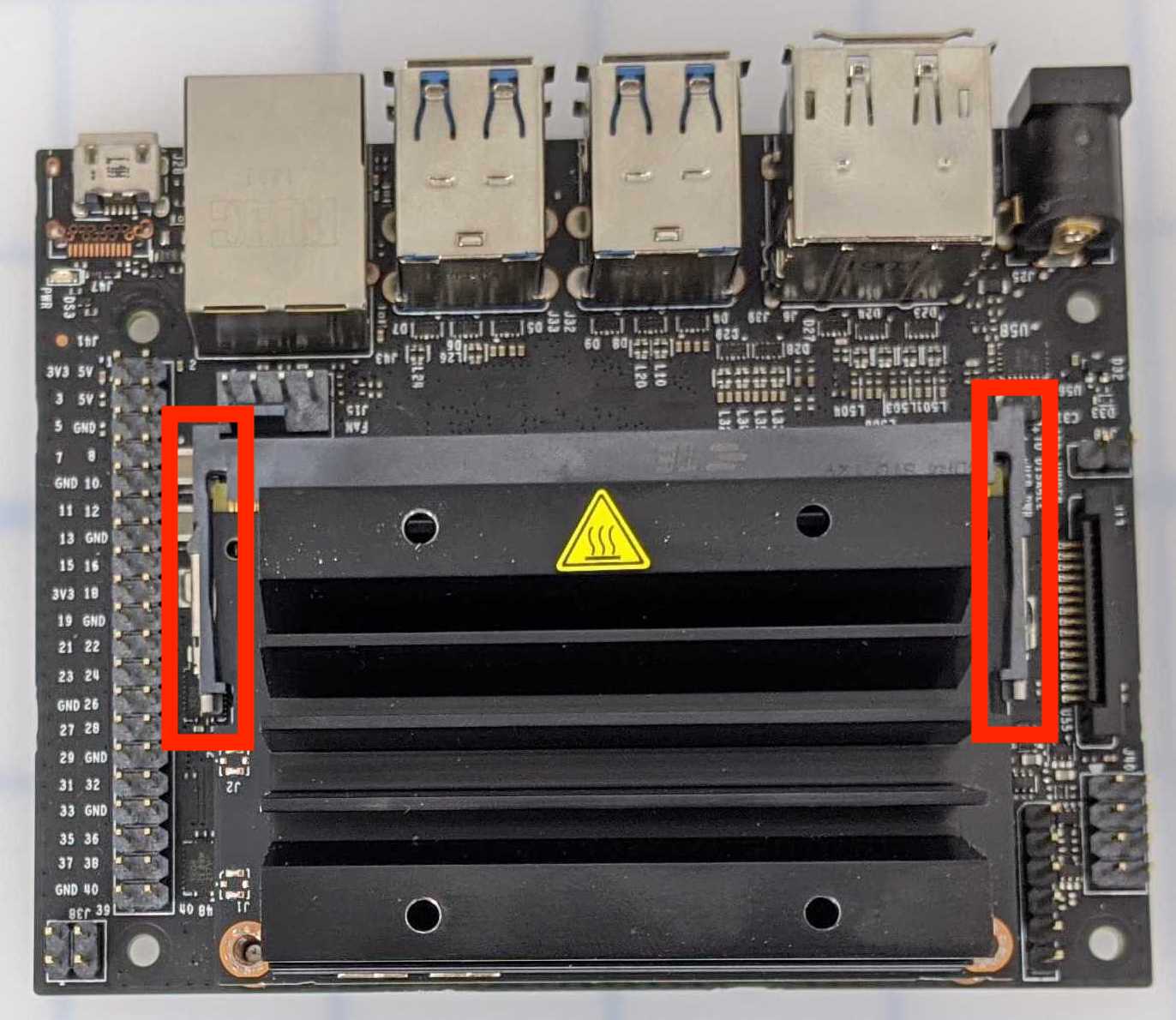

Роботехника қолданбаларында VEX AI орнатуға арналған дизайны мен мүмкіндіктерін көрсететін екі VEX AI клипі қатарласады.

Бұрандаларды алып тастағаннан кейін, Jetson Nano модулін тасымалдаушы тақтаға ұстайтын екі құлақшаны ашыңыз. Мұны Jetson Nano модулінен құлақшаларды көлденеңінен ақырын тарту арқылы орындаңыз.

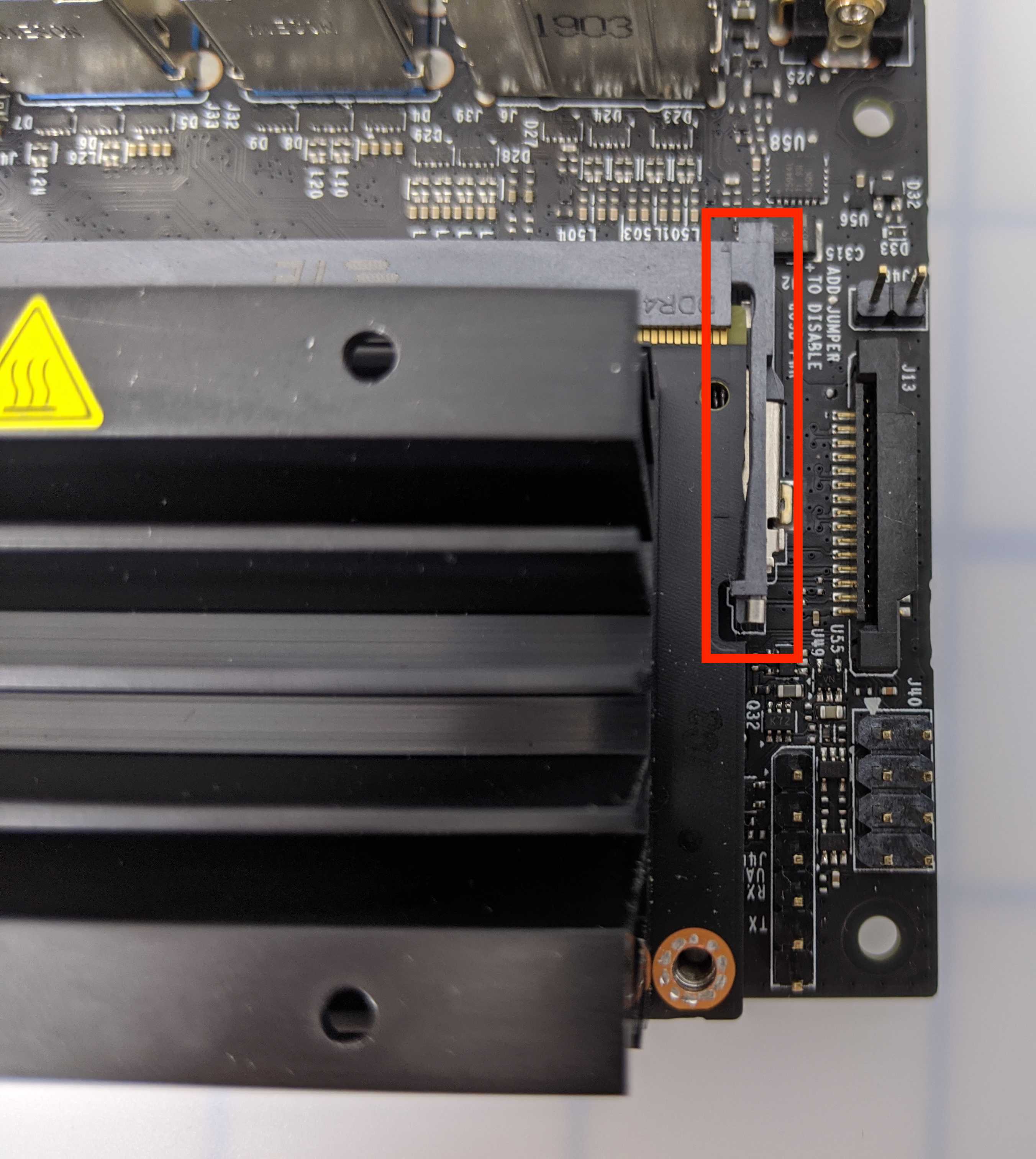

VEX V5 робототехника жүйесінде дұрыс орнату үшін белгіленген құрамдастары бар VEX AI радиаторының қысқыштарын көрсететін диаграмма.

Jetson Nano модулінің әр жағында қойындысы бар.

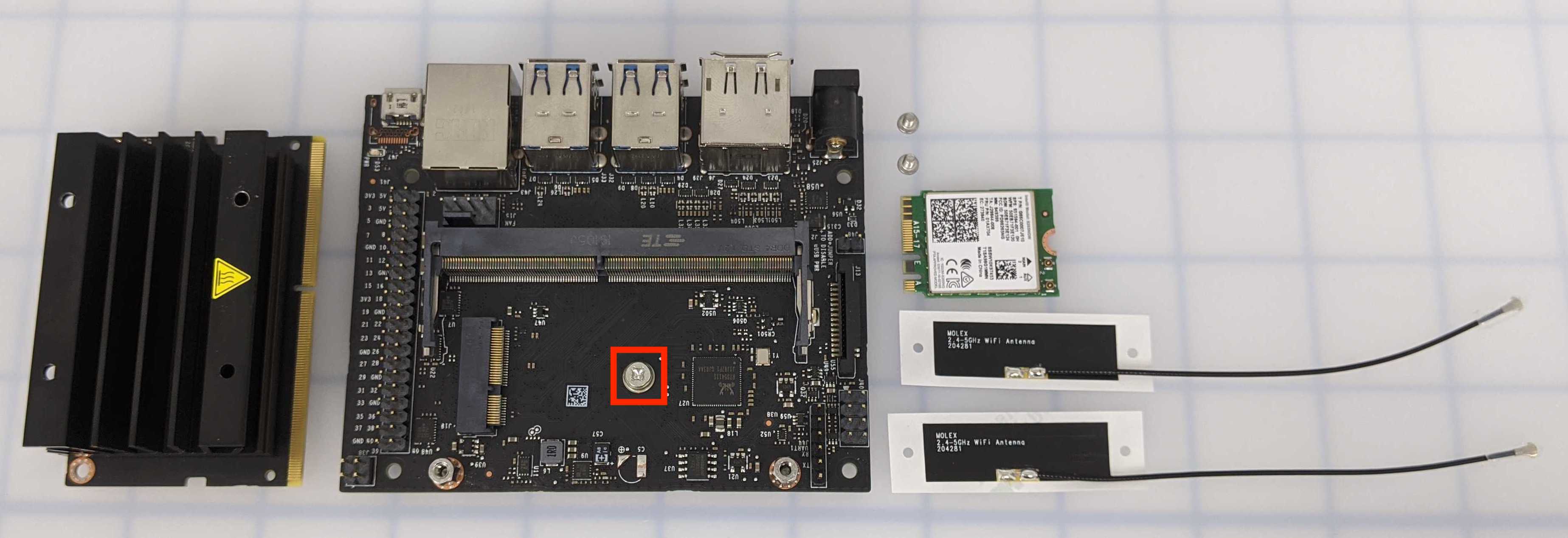

V5 санаты сипаттамасында VEX AI үшін орнату процесін суреттейтін бұрандалы сызғышы бар VEX AI радиаторының жақыннан түсірілген көрінісі.

Jetson Nano модулін тікелей тасымалдаушы тақтадан абайлап тартыңыз. Тасымалдаушы тақтаның ортасындағы бұрандаға назар аударыңыз.

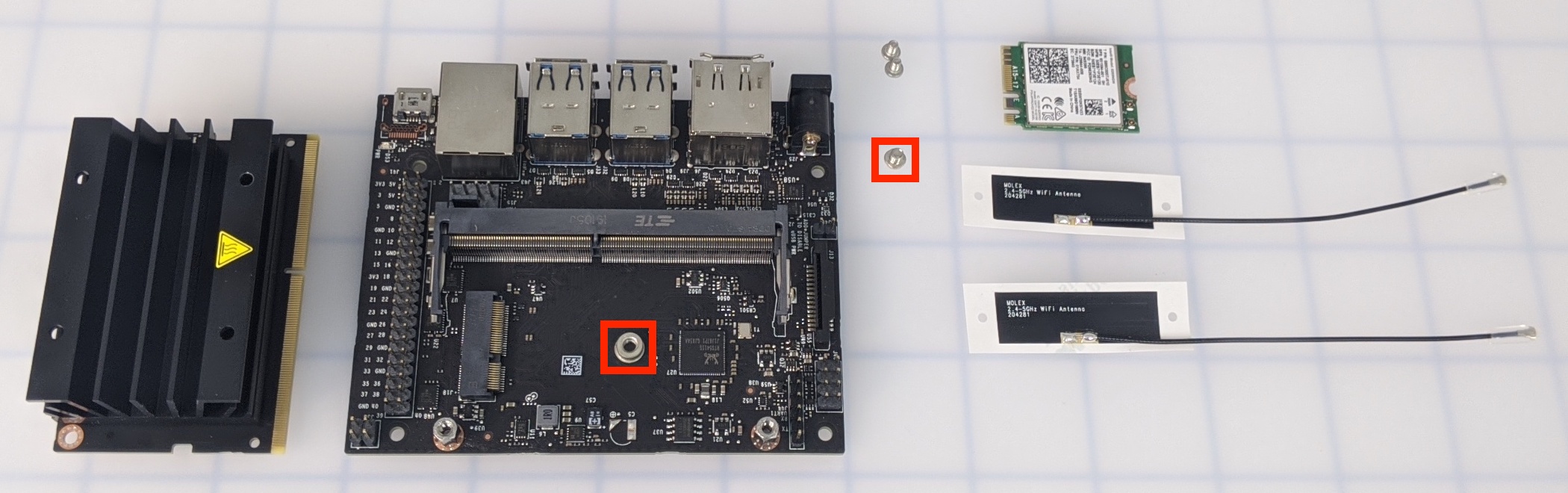

VEX AI робот жинағынан ортаңғы бұранданың алынуын көрсететін диаграмма, дұрыс орнату үшін шығарылатын арнайы бұранданы бөлектейді.

Тасымалдаушы тақтаның ортасындағы бұранданы алыңыз.

Антенналарды бекітіңіз

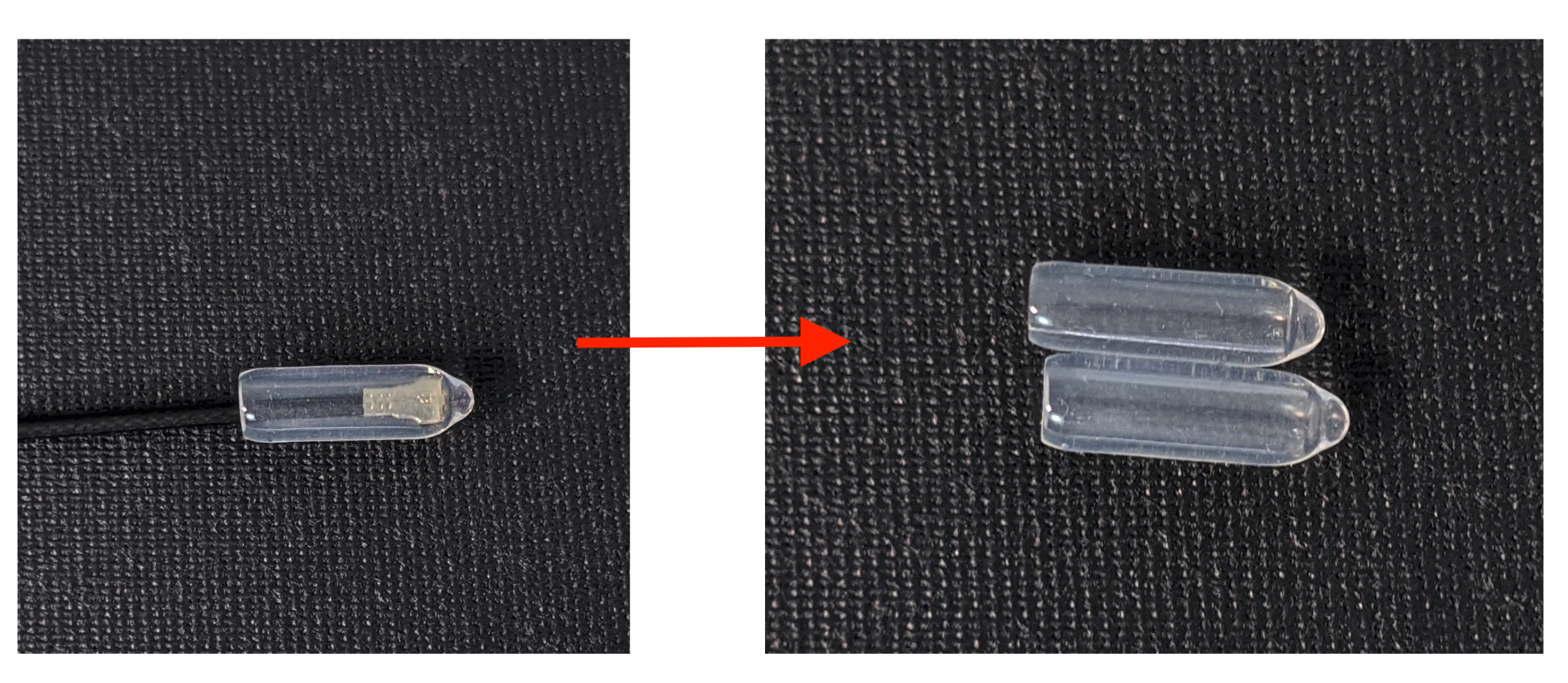

V5 санатында VEX AI орнату бойынша қадамдық нұсқауларды көрсететін VEX AI құрамдастарынан пластикалық қақпақтарды алып тастауды көрсететін кескіндердің коллажы.

Антенналардан пластикалық қақпақты алыңыз.

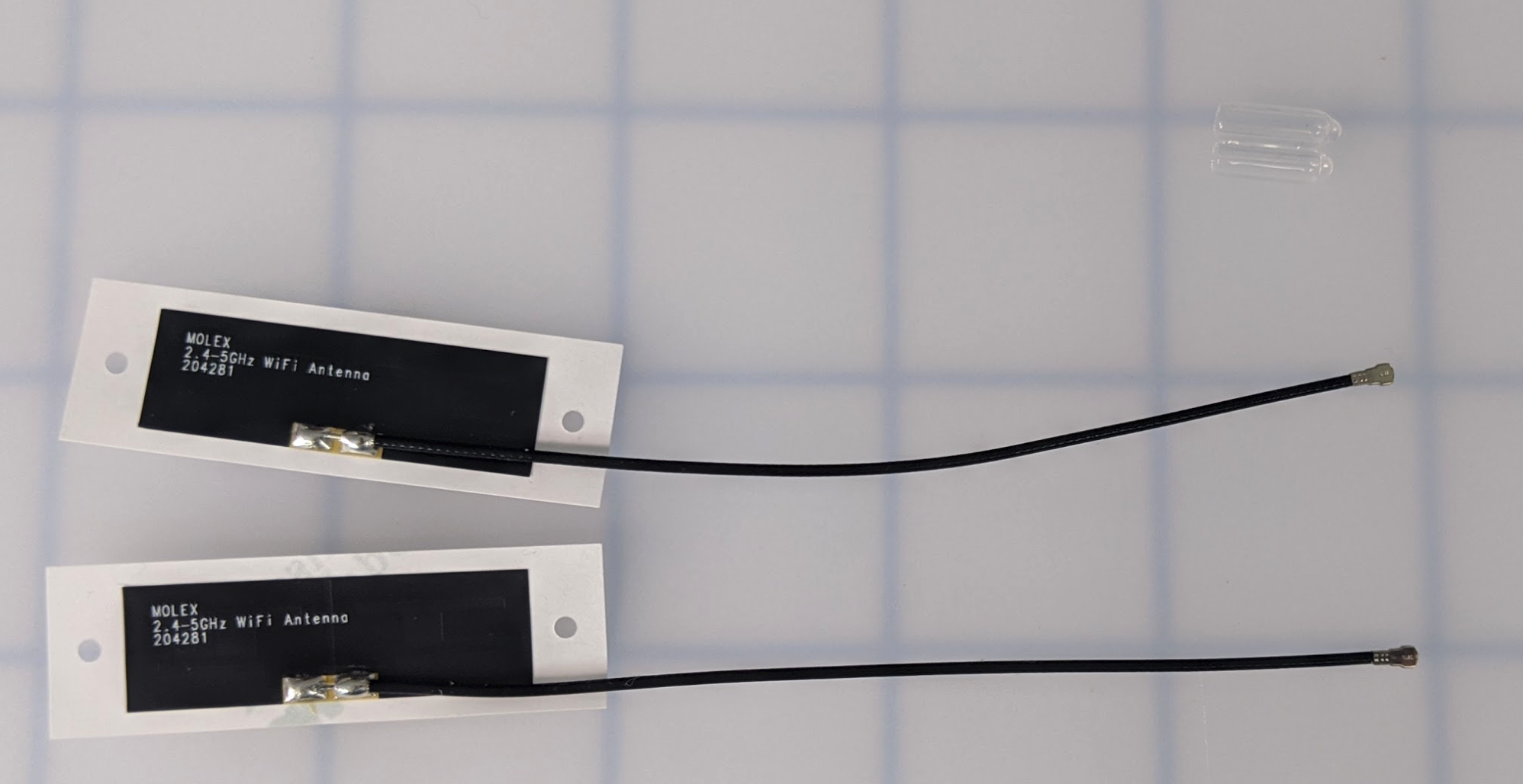

VEX робототехника жүйесінің ішкі құрамдас бөліктері мен конфигурациясын бөлектей отырып, толық қақпақтары жойылған VEX AI орнатуын көрсететін сурет.

Пластикалық жабындардың екі антеннадан да алынғанына көз жеткізіңіз.

V5 санаты сипаттамасы және VEX AI орнату контекстіндегі VEX робототехникасының конфигурациялау процесін суреттейтін, әртүрлі құрамдас бөліктері мен сымдары бар VEX AI роботын орнатудың жақыннан көрінісі.

Intel Dual Band Wi-Fi желісіне бір антеннаны жалғаңыз. Бөлшектері нәзік болғандықтан, жеңіл қысым жасауды қамтамасыз етіңіз. «Сырт еткен» дыбысы антеннаның толық бекітілгенін қамтамасыз етеді.

-ескертпе: антеннаны бекіту үшін көбірек қысым қажет болса, көбірек қысым жасау үшін қарындаш өшіргішті немесе басқа кішкентай затты пайдаланыңыз. Қысым жасау үшін металды пайдалану ұсынылмайды.

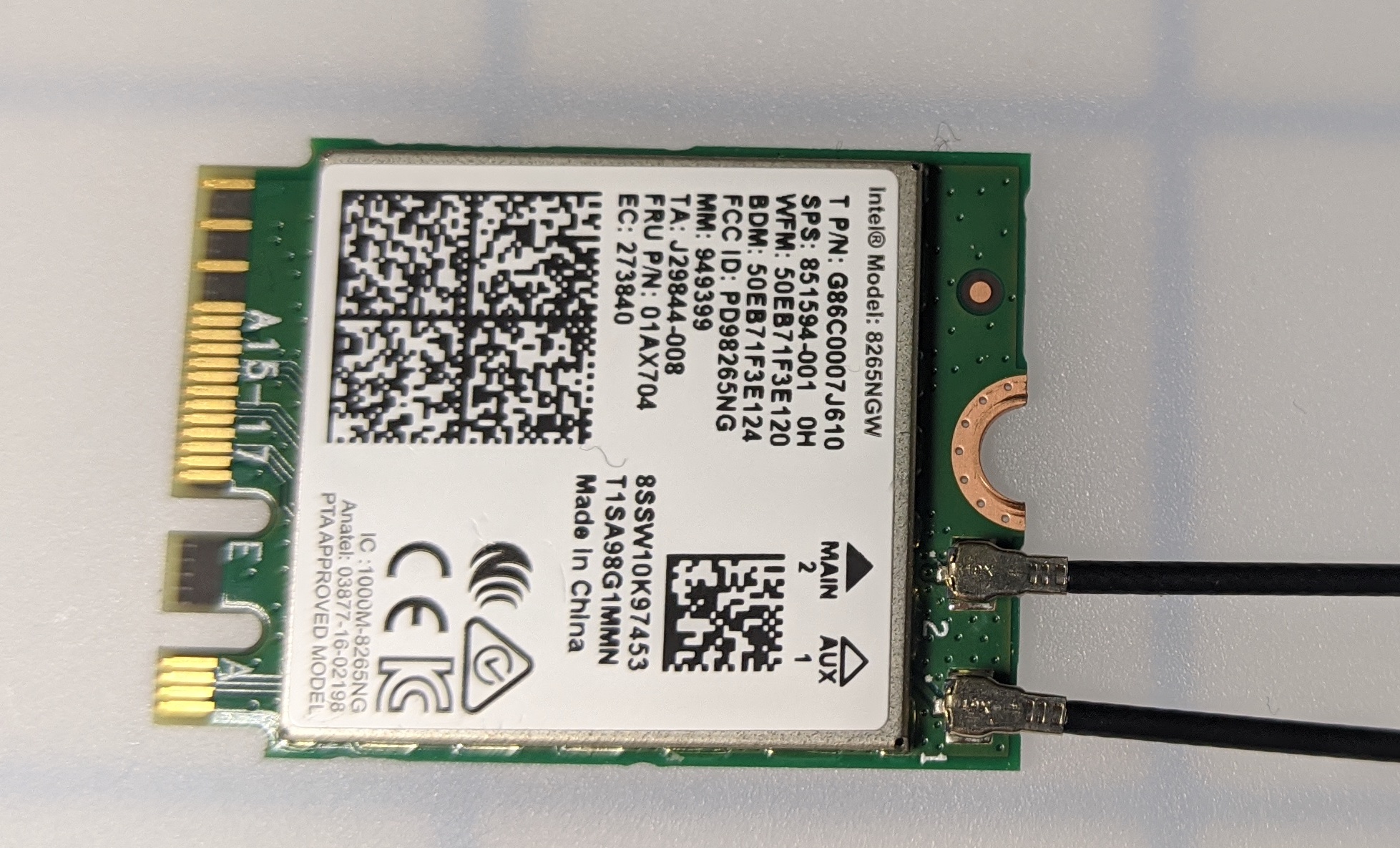

V5 санаты сипаттамасы мәтінмәнінде VEX робототехникасының конфигурациялау процесін суреттейтін әртүрлі құрамдас бөліктері мен сымдары бар VEX AI орнатуының жақыннан түсірілген көрінісі.

Алдыңғы қадамдағы бірдей процедураны орындап, екінші антеннаны жалғаңыз.

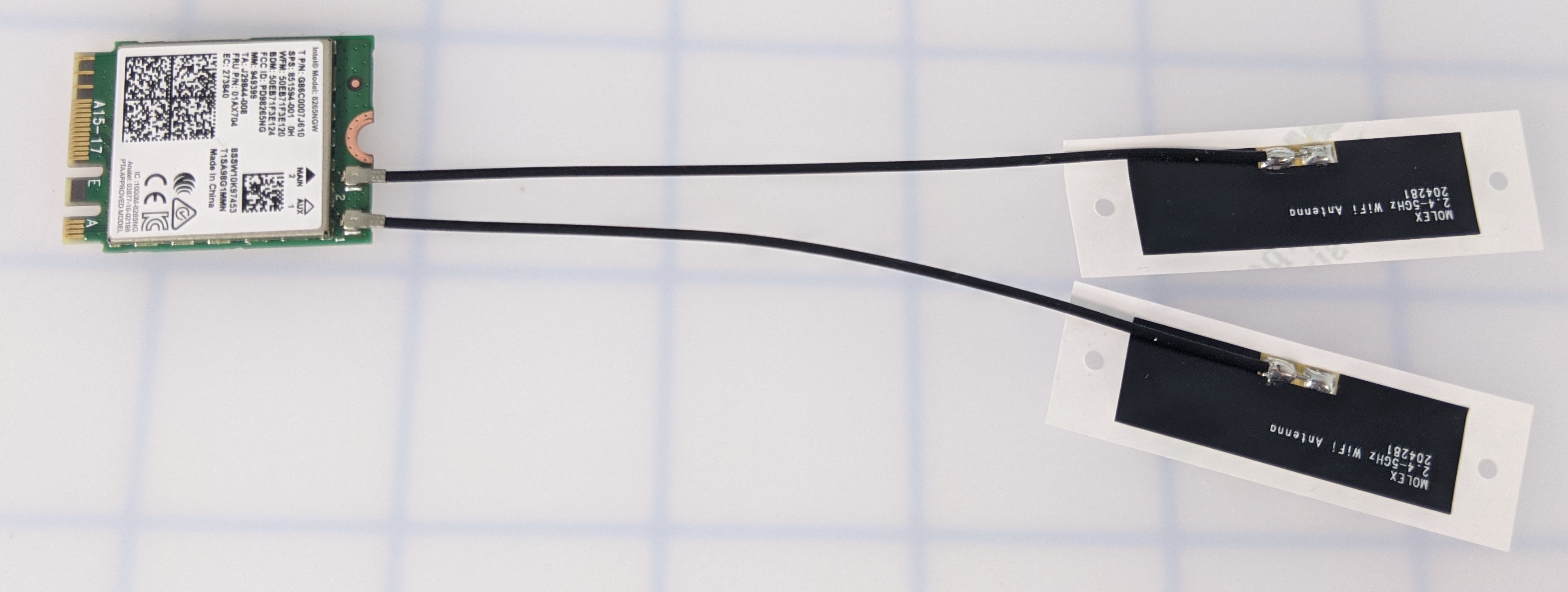

VEX AI үшін орнату процесін көрсететін сурет, әртүрлі компоненттері үстелде реттелген VEX робототехника жинағы бар, AI тиімді интеграциясы үшін конфигурация қадамдарын суреттейді.

Екі антеннаның Intel Dual Band Wi-Fi желісіне толық қосылғанын тексеріңіз. Екі антеннаның да қауіпсіз екеніне және олардың ешқайсысы құлап кетпейтініне көз жеткізу үшін Intel Dual Band Wi-Fi желісін алыңыз.

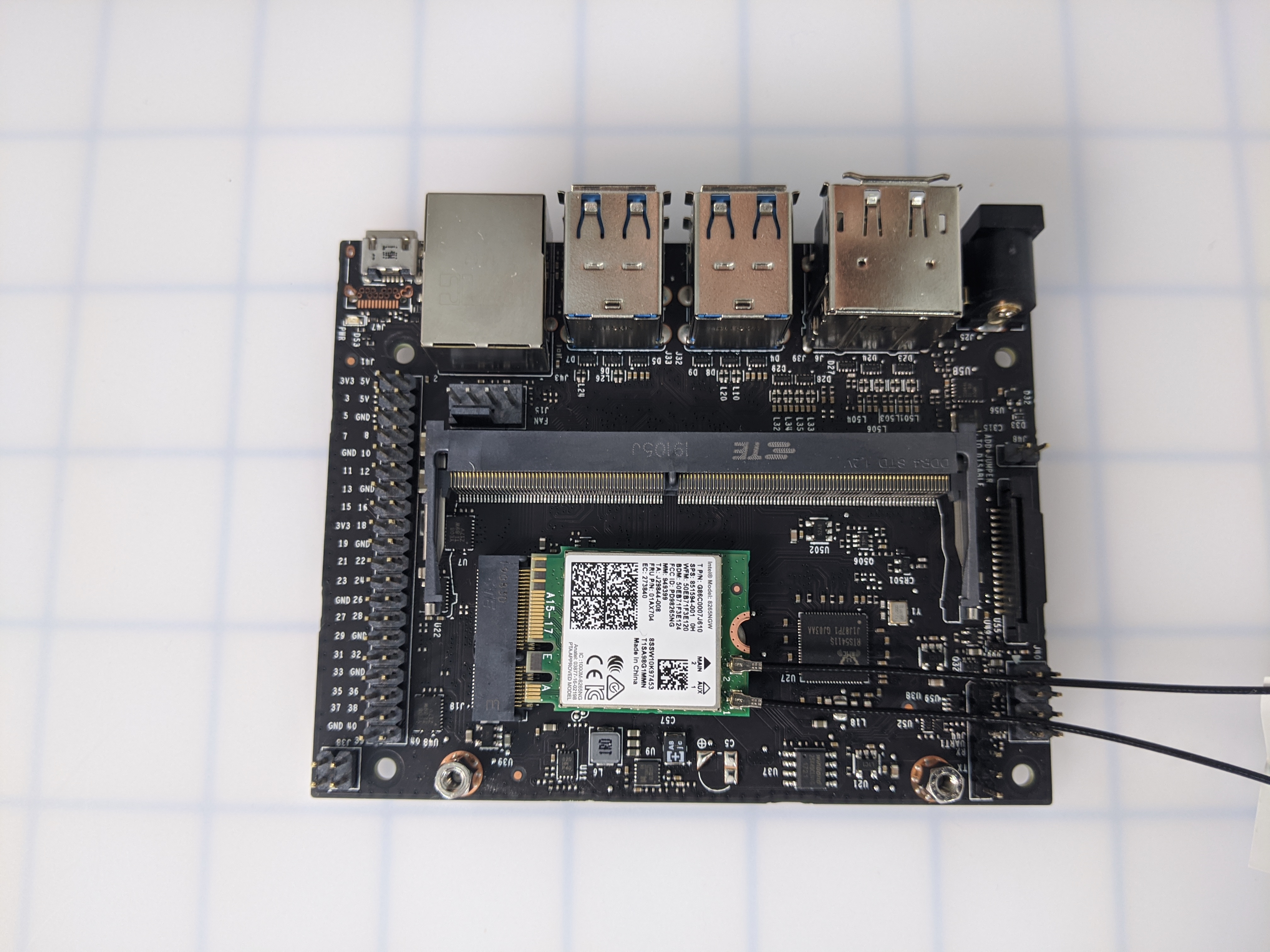

Конфигурацияға қажетті құрамдас бөліктер мен сымдарды көрсететін VEX AI роботын орнатудың жақыннан жасалған кескіні. Кескін VEX AI орнату бөліміндегі V5 санаты сипаттамасының бөлігі болып табылады.

Intel Dual Band Wi-Fi құрылғысын тасымалдаушы тақтаға бұрышпен орналастырыңыз.

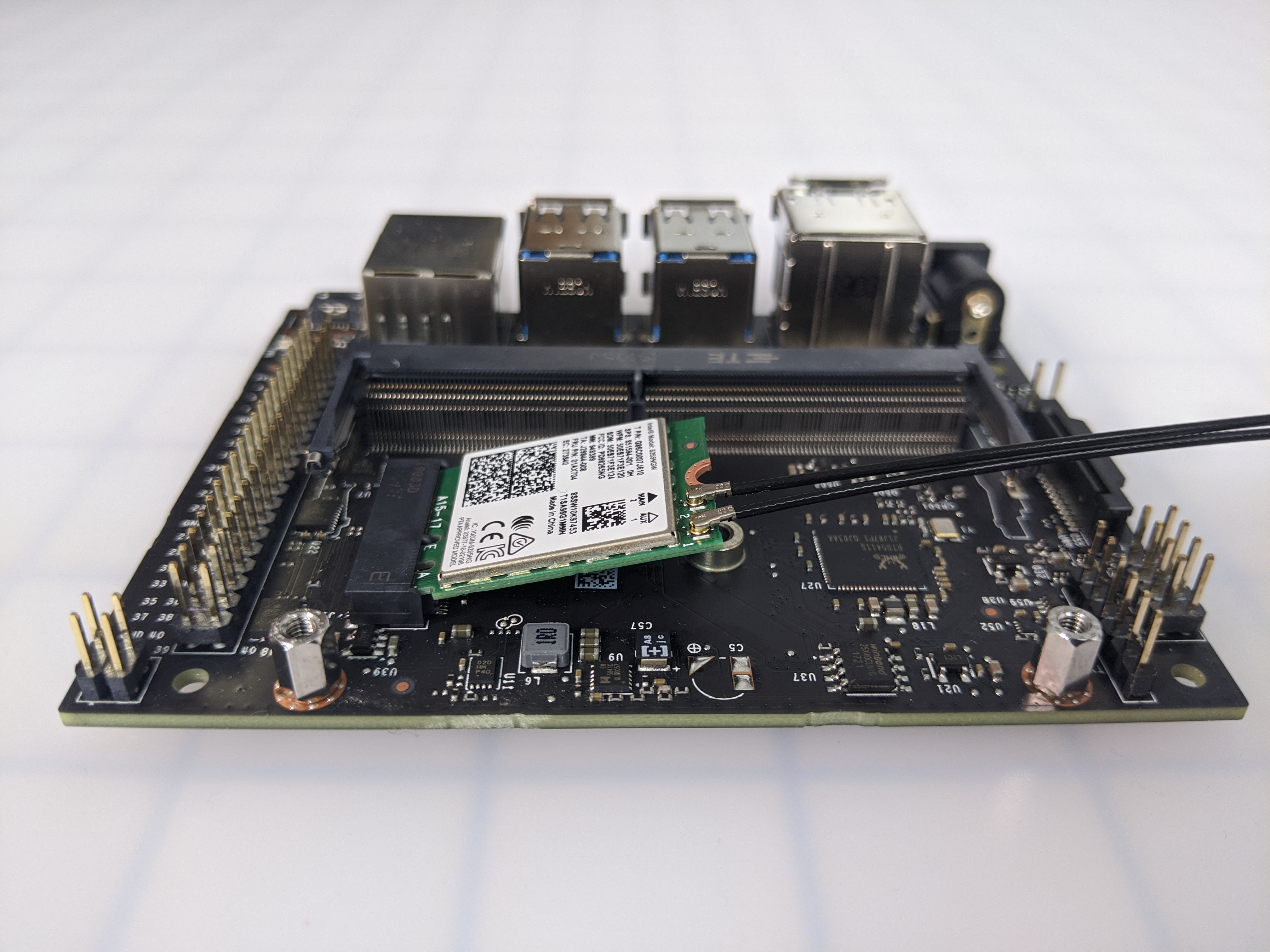

Оңтайлы өнімділік үшін VEX AI орнату процесін суреттей отырып, робототехника ортасында конфигурациялауға қажетті құрамдас бөліктер мен сымдарды көрсететін VEX AI роботын орнатудың жақыннан көрінісі.

Оны орнында ұстап тұру үшін бұранда пайдаланылғанша, ол сәл жоғары бұрышта қалады.

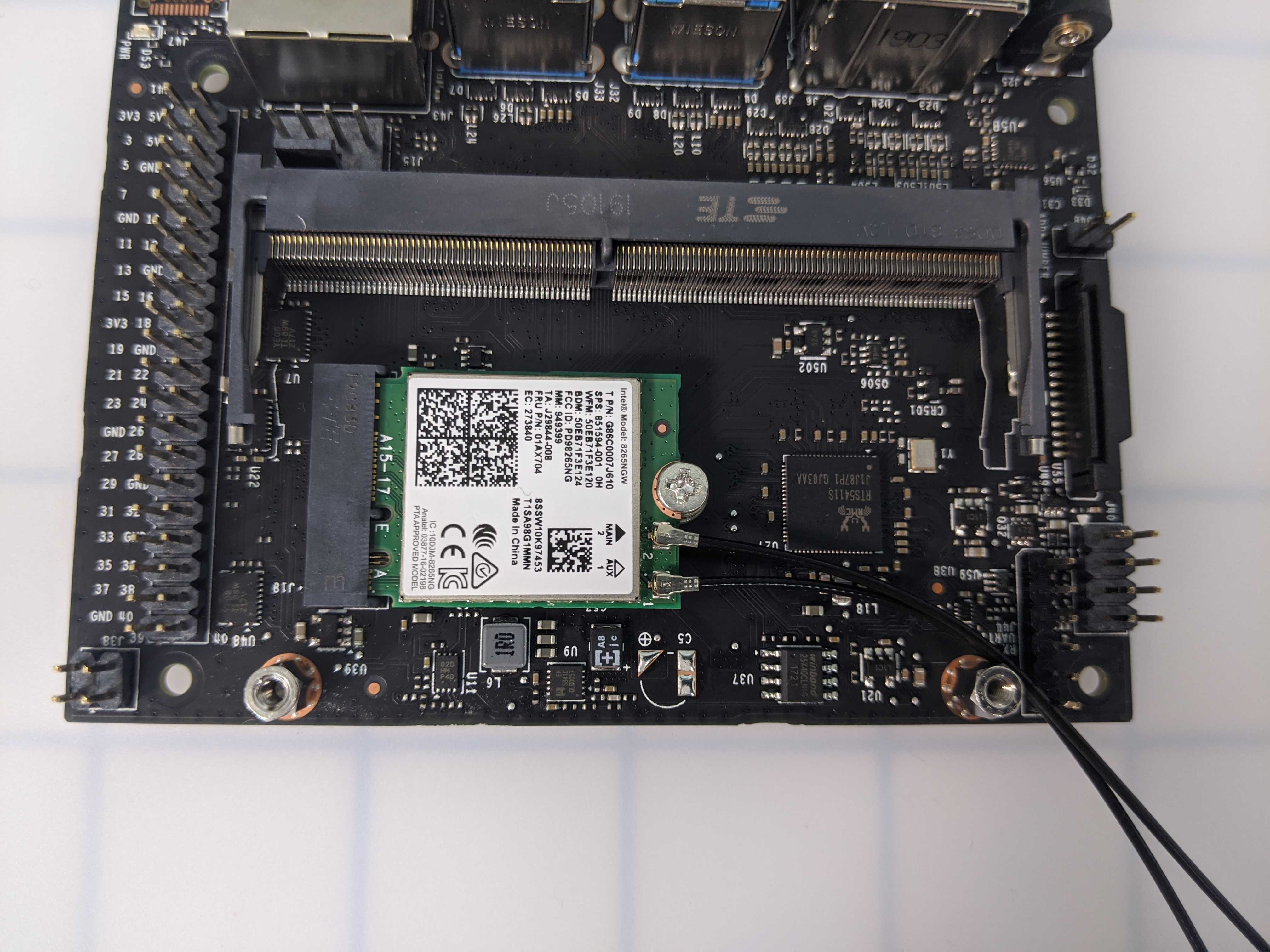

Робототехникаға арналған VEX AI орнатуында пайдаланылатын компоненттерді суреттейтін, схемалық тақтаға орнатылған бұранданың жақыннан түсірілген көрінісі.

Intel Dual Band Wi-Fi құрылғысын орнында ұстау үшін бұранданы бекітіңіз. Бұранданы тартып алмау үшін оны тым қатты тартпағаныңызға көз жеткізіңіз.

Jetson Nano модулін қайта бекітіңіз

VEX AI орнатуға арналған таңбаланған сигналдары бар жылу қабылдағыш тесіктерінің диаграммасы, VEX робототехникасының аппараттық құралында оңтайлы салқындату үшін тесіктердің орналасуы мен өлшемдерін суреттейді.

Jetson Nano модулін қайтадан тасымалдаушы тақтаға бұрышпен қойыңыз. Бұранданың саңылаулары біркелкі болуы үшін сәл төмен басыңыз.

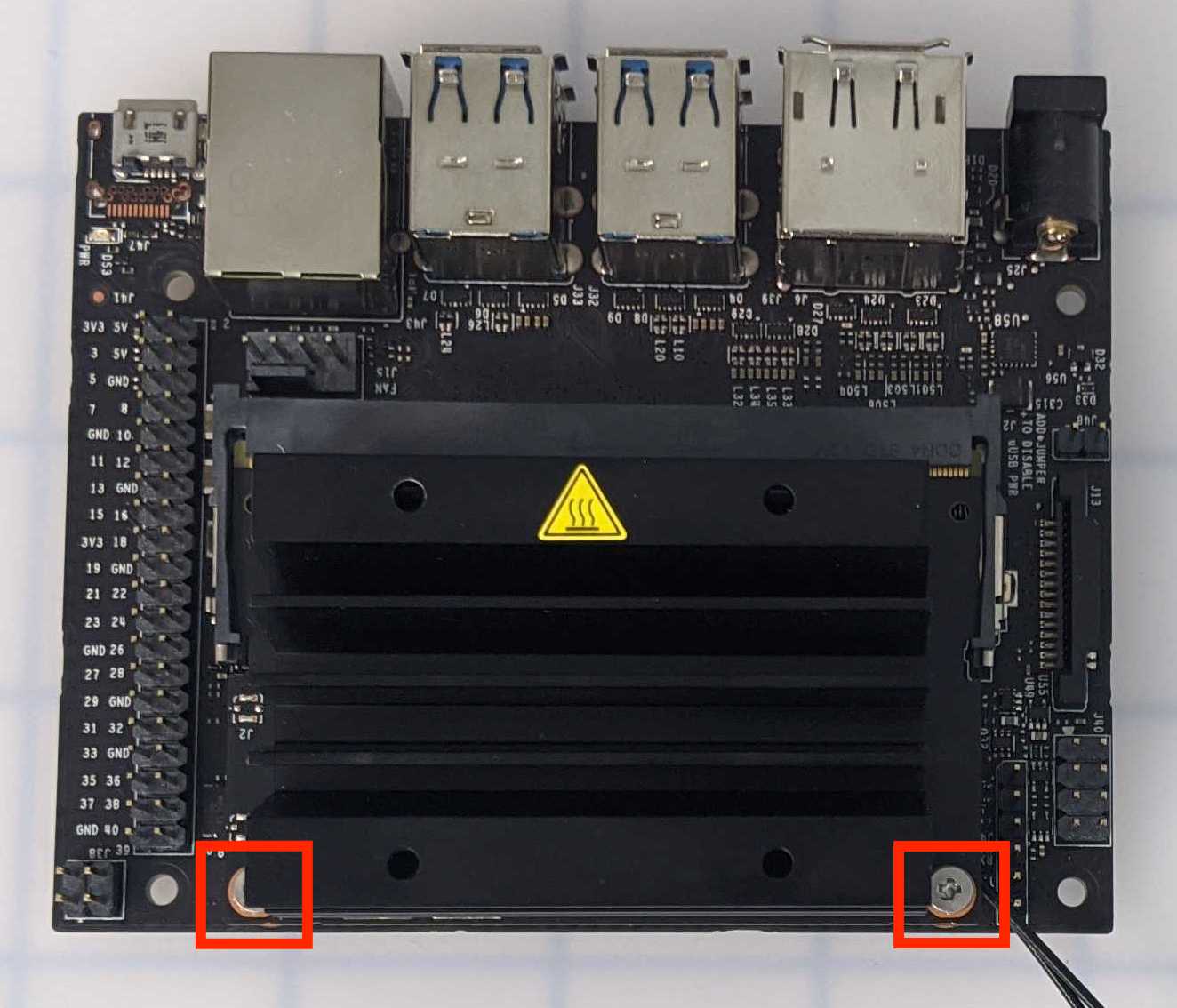

VEX AI қондырғысында орнатылып жатқан соңғы бұрандалардың жақын көрінісі, V5 робототехникасының құрамдас бөліктерін құрастыру процесін суреттейді.

Тасымалдаушы тақтаға бекіту үшін екі бұранданы Jetson Nano модуліне қайта бекітіңіз. Бұрандаларды бұрап алмау үшін тым қатты тартпағаныңызға көз жеткізіңіз.

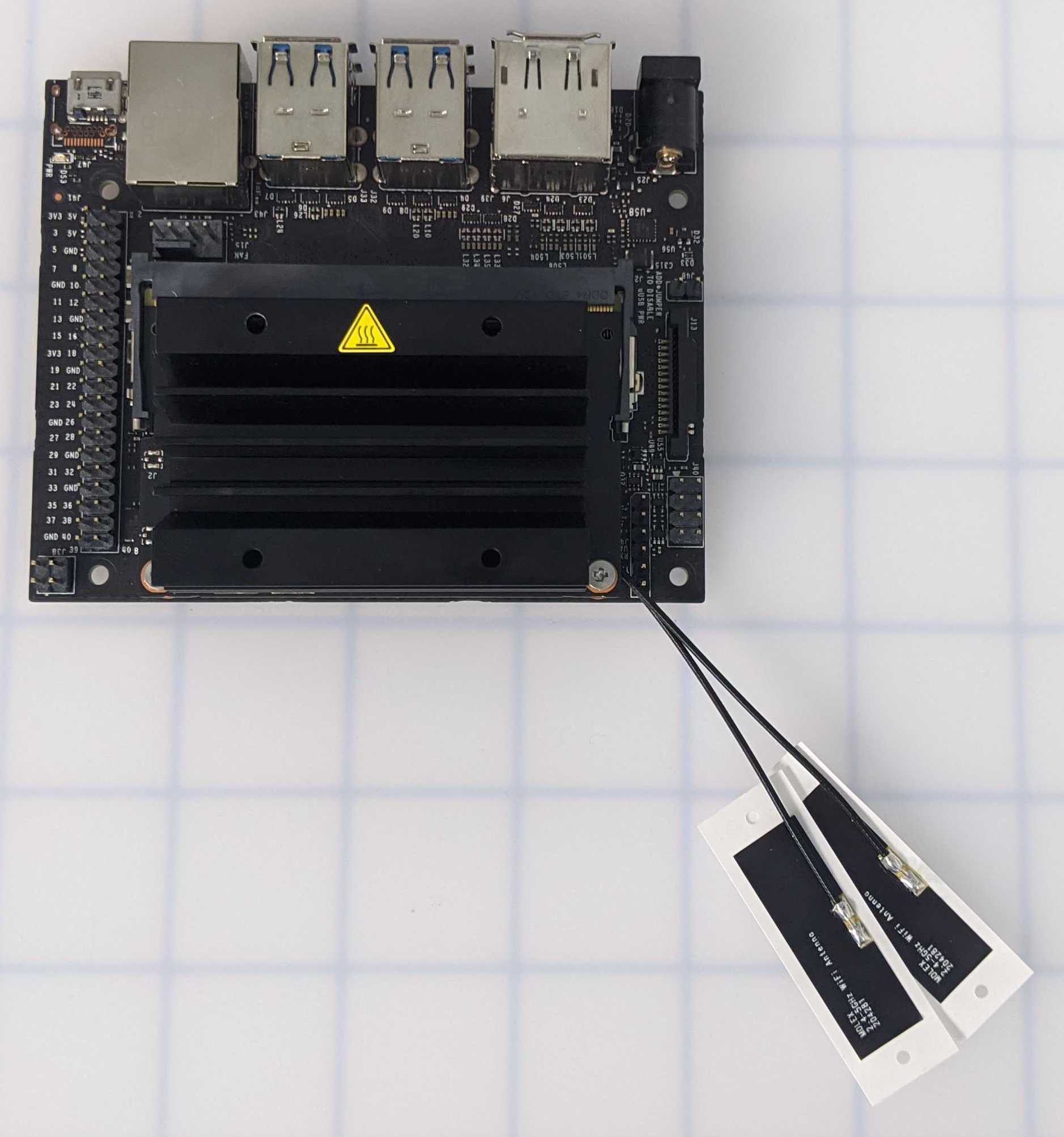

VEX AI Wi-Fi конфигурациясын орнату процесін суреттейтін диаграмма, таңбаланған құрамдас бөліктер мен оңтайлы желі қосылымы үшін қосылу қадамдары.

Intel қос жолақты Wi-Fi және антенналары енді орнатылды.
