Коммутаторды пайдалану VEX GO жүйесін бағдарламалаусыз өмірге келтіруге мүмкіндік береді.

Коммутаторды қозғалтқышпен пайдаланыңыз

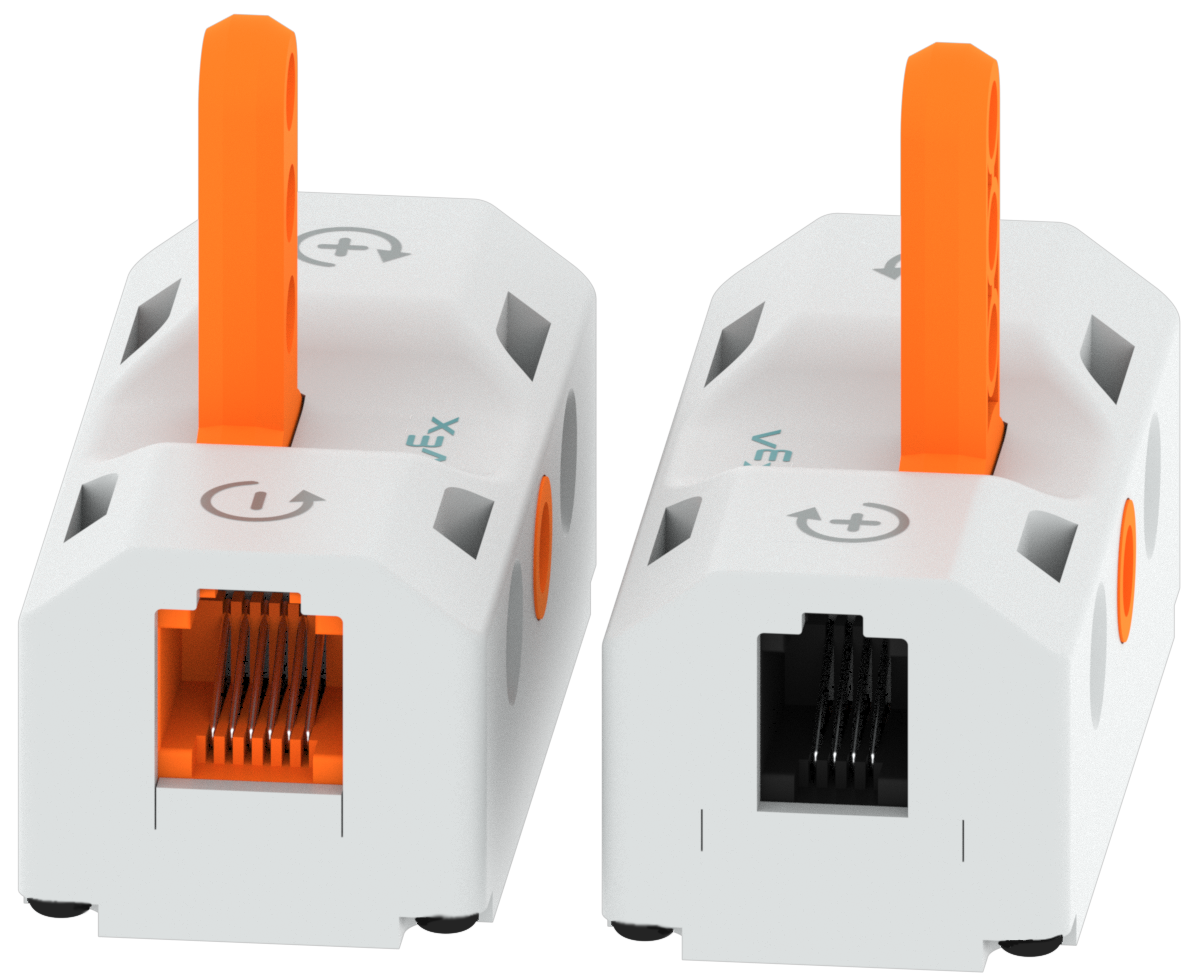

Оның әр жағында порты бар екенін көрсету үшін екі жағынан көрсетілген ауыстырып-қосқыш бөлігі. Смарт порт түсті емес және кішірек, ал батарея порты қызғылт сары және үлкенірек.

Қозғалтқышты коммутатормен пайдалану бағдарламалауды қажет етпестен қозғалтқышты басқаруға мүмкіндік береді.

Коммутаторда екі порт бар. Моторды немесе жарықдиодты бамперді қосуға арналған смарт порт және батареяны қосу үшін қызғылт сары батарея порты.

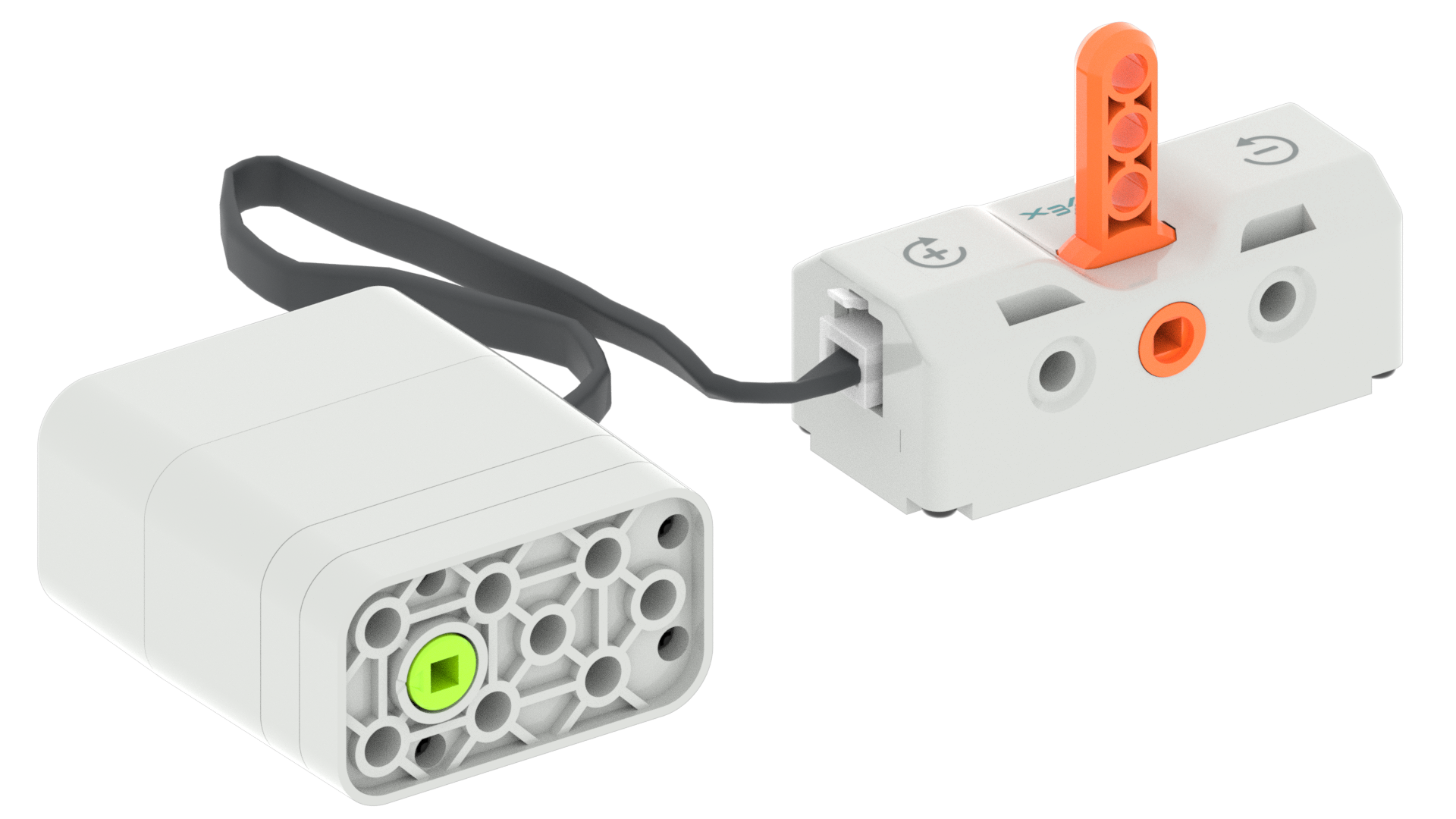

Мотор кабелі коммутатордың смарт портына қосылған.

Мотор кабелін коммутатордағы смарт портқа енгізу арқылы қозғалтқышты коммутаторға қосыңыз.

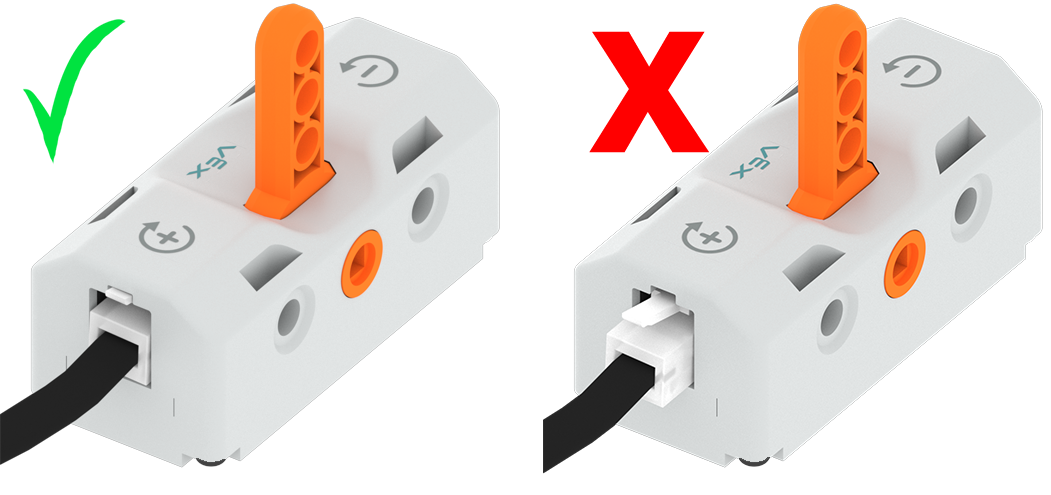

Мотор кабельдері смарт порттарына қосылған екі қосқыш бөлігінің диаграммасы. Сол жақта мотор кабелі толығымен жалғанған және жасыл құсбелгі бар, ал оң жақта мотор кабелі тек ішінара жалғанған және қызыл X бар.

Мотор кабелінің коммутатордағы смарт портқа толығымен салынғанына көз жеткізіңіз. «Сырт еткен» дыбысы кабельдің Smart портқа толығымен орналасқанын қамтамасыз етеді.

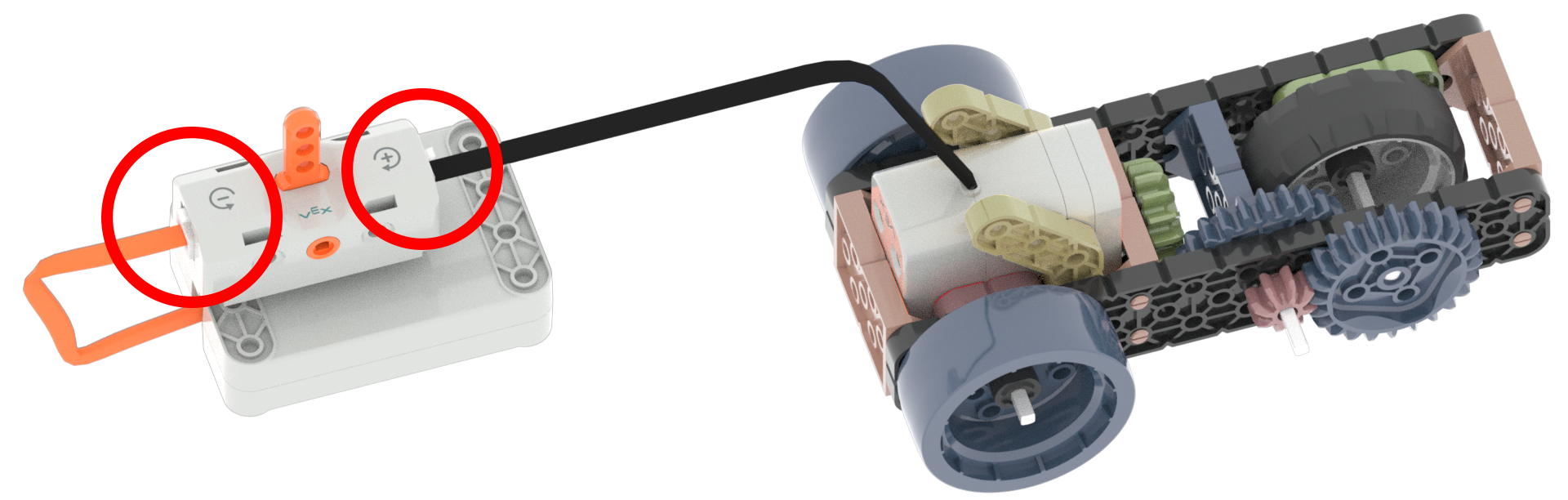

Мотор кабелі және тиісті порттарына қосылған батарея кабелі бар коммутатор бөлігінің диаграммасы. Пайдаланылған порттар қызыл шеңберлерде бөлектелген.

Қозғалтқышты коммутатормен басқару үшін коммутаторға Мотор және Батарея қосылғанына көз жеткізіңіз.

Коммутаторда үш параметр бар

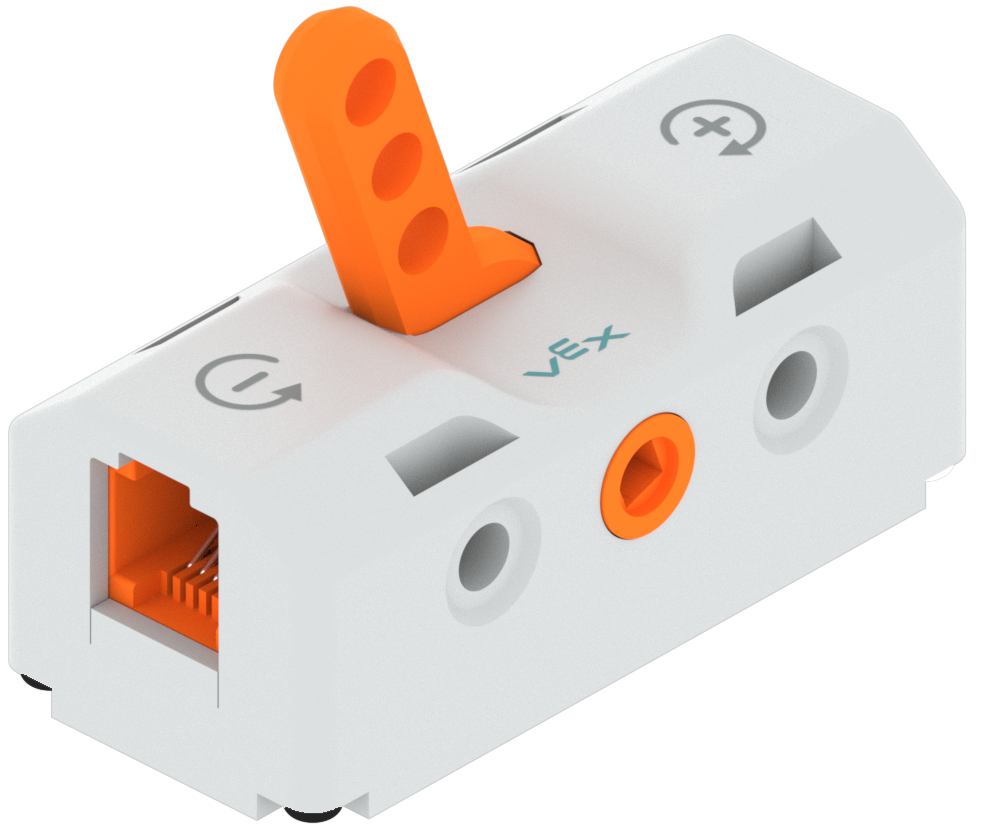

Тұтқаны плюс белгісімен белгіленген алға параметрге бұраңыз.

'+' : қозғалтқышты алға бағытта айналдырады.

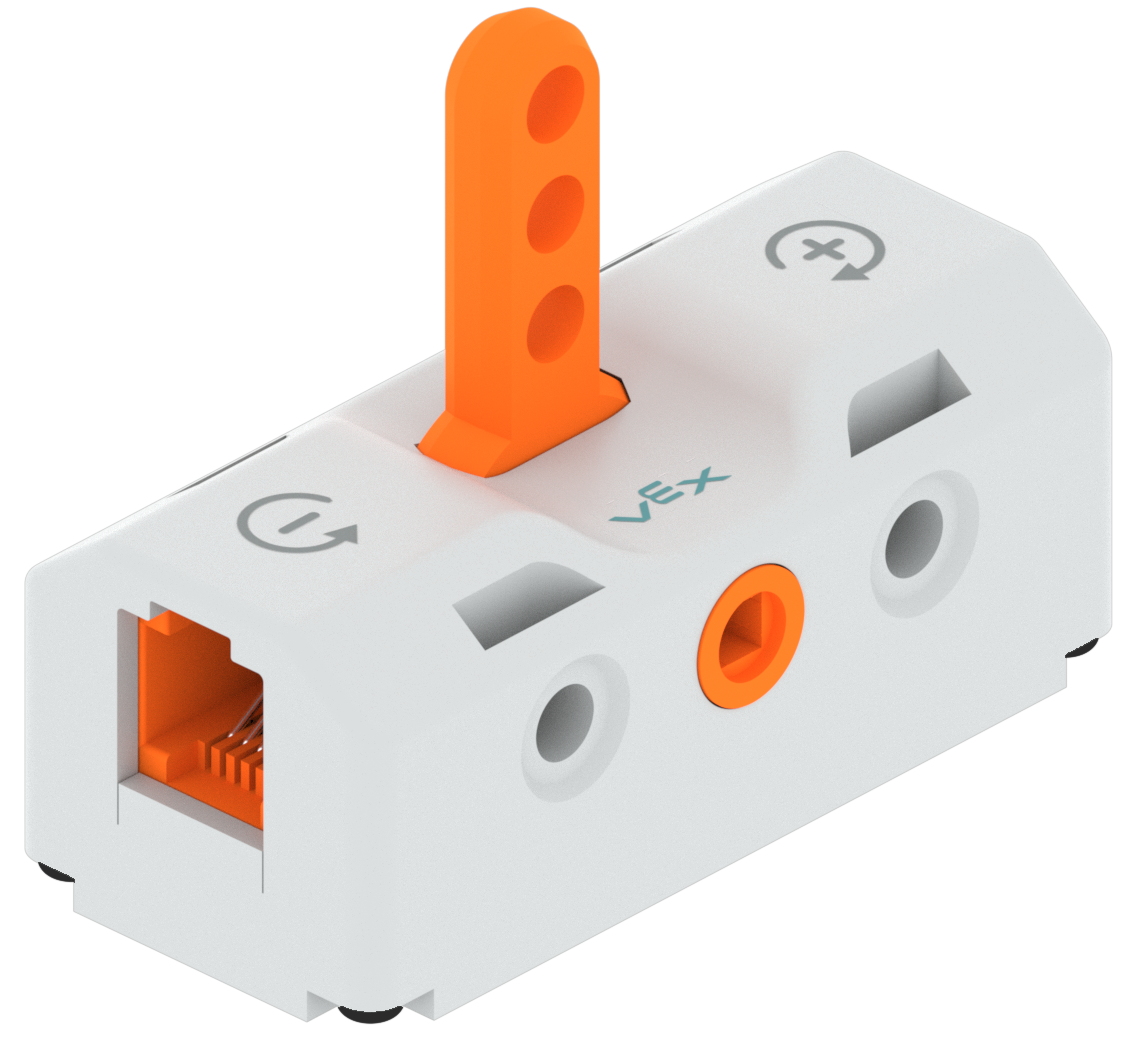

Тұтқаны бейтарап күйге бұрып, тік жоғары қаратып ауыстырып-қосқыш бөлігі.

Бейтарап: қозғалтқышты өшіреді.

Рычагты минус белгісімен белгіленген кері параметрге бұраңыз.

'-' : қозғалтқышты кері бағытта айналдырады.

Осы анимацияда Switch-тің барлық үш параметрін қараңыз.

Жарық диодты бампер бар қосқышты пайдаланыңыз

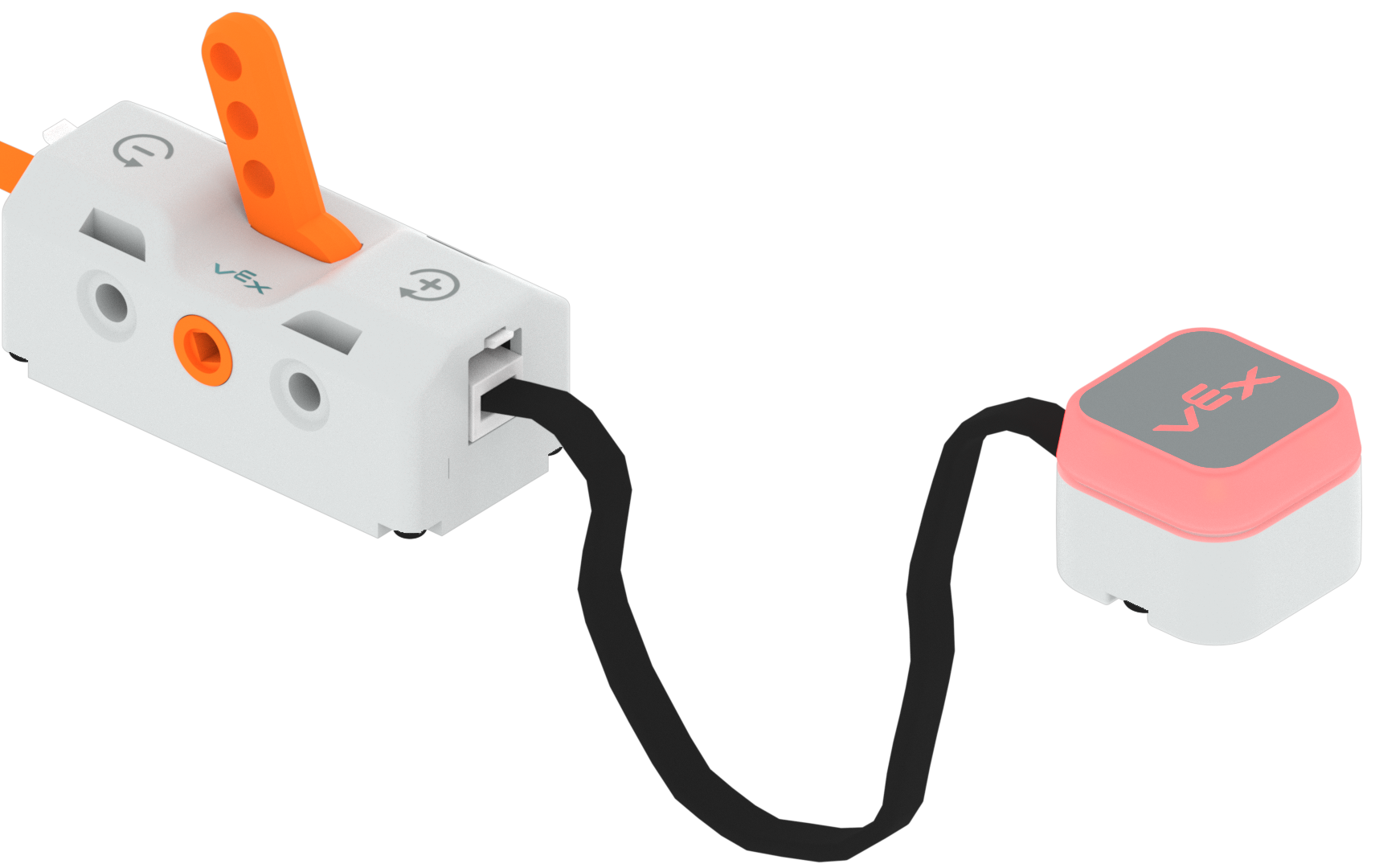

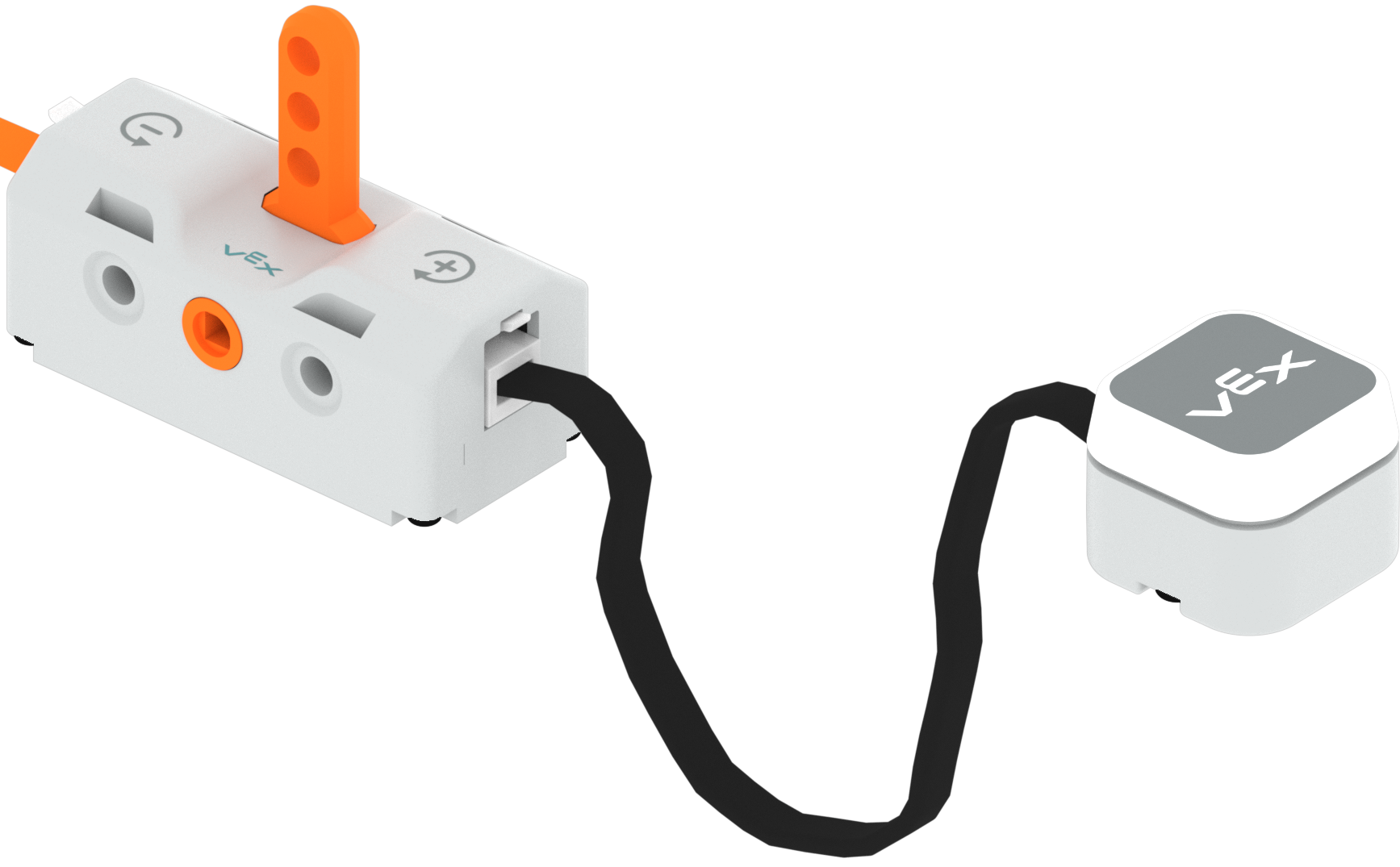

Смарт-портқа қосылған кабелімен жарықдиодты бампер.

Жарықдиодты бампер кабелін коммутатордағы смарт портқа енгізу арқылы LED бамперін коммутаторға қосыңыз.

Смарт порттарына қосылған жарықдиодты бампер кабельдері бар екі қосқыш бөлігінің диаграммасы. Сол жақта жарық диодты бампер кабелі толығымен жалғанған және жасыл құсбелгі бар, ал оң жақта жарық диодты бампер кабелі тек ішінара жалғанған және қызыл X бар.

Жарық диодты бампер кабелінің коммутатордағы Smart портқа толығымен салынғанына көз жеткізіңіз. «Сырт еткен» дыбысы кабельдің Smart портқа толығымен орналасқанын қамтамасыз етеді.

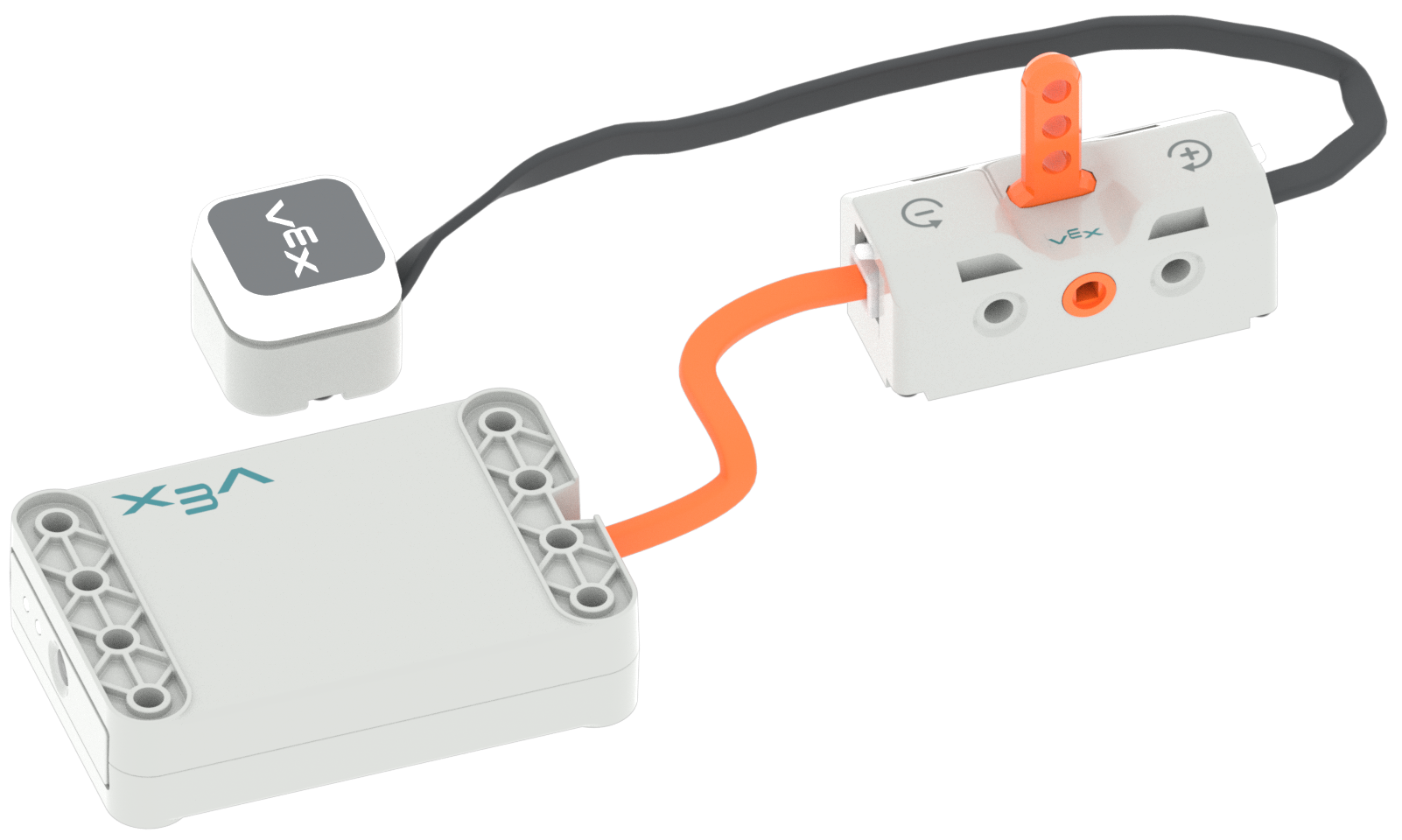

Жарықдиодты бампер кабелі және тиісті порттарына қосылған батарея кабелі бар коммутатор бөлігінің диаграммасы.

Жарық диодты бамперді коммутатормен басқару үшін жарық диодты бампер және батарея коммутаторға қосылғанына көз жеткізіңіз.

Жарық диодты бамперге қосылғанда қосқышта үш параметр бар

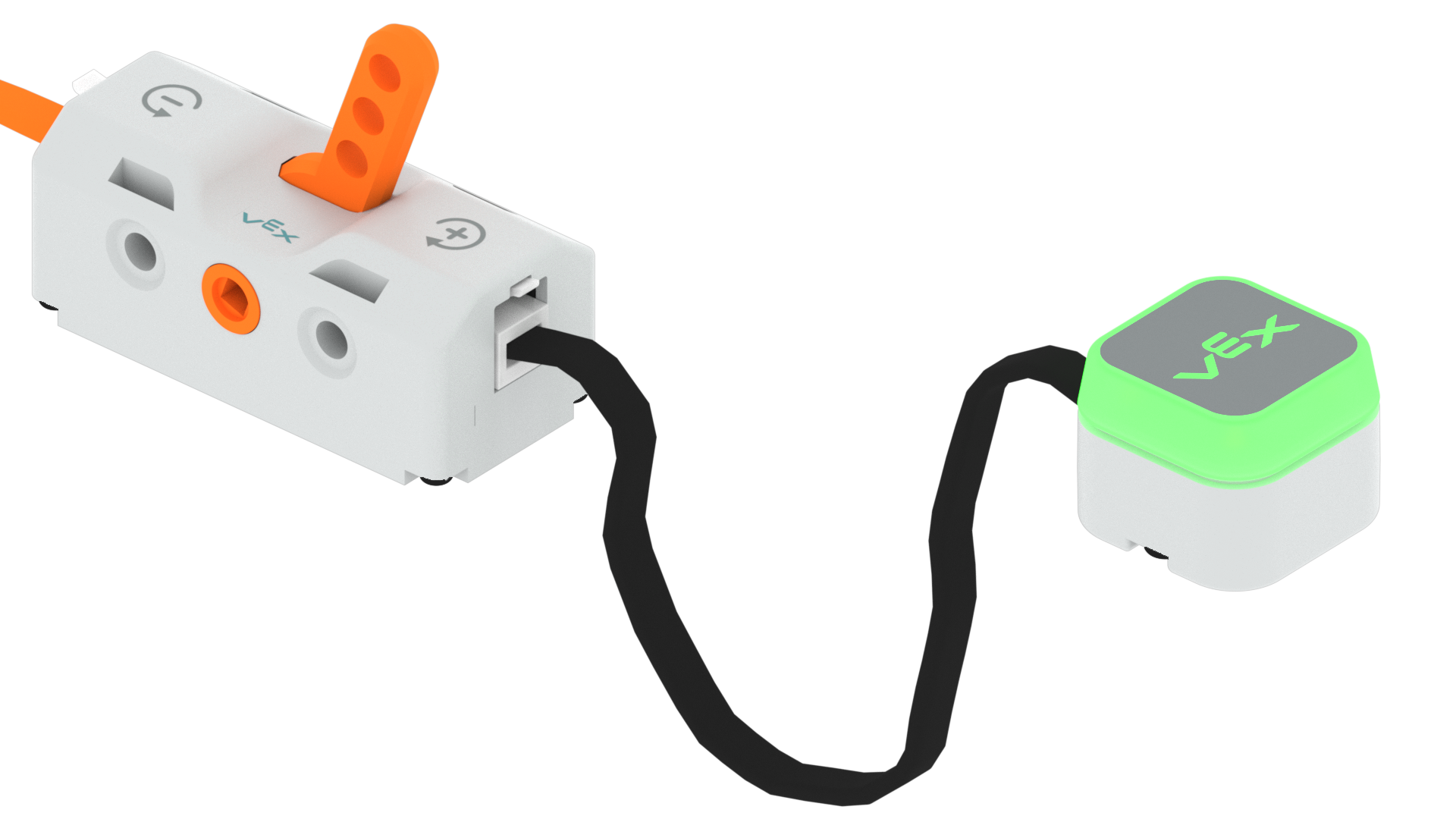

Тұтқаны плюс белгісімен белгіленген алға параметрге бұраңыз. Жалғанған жарық диодты бампер жасыл болып жанады.

'+' : жарық диодты бампер түсін жасылға орнатады.

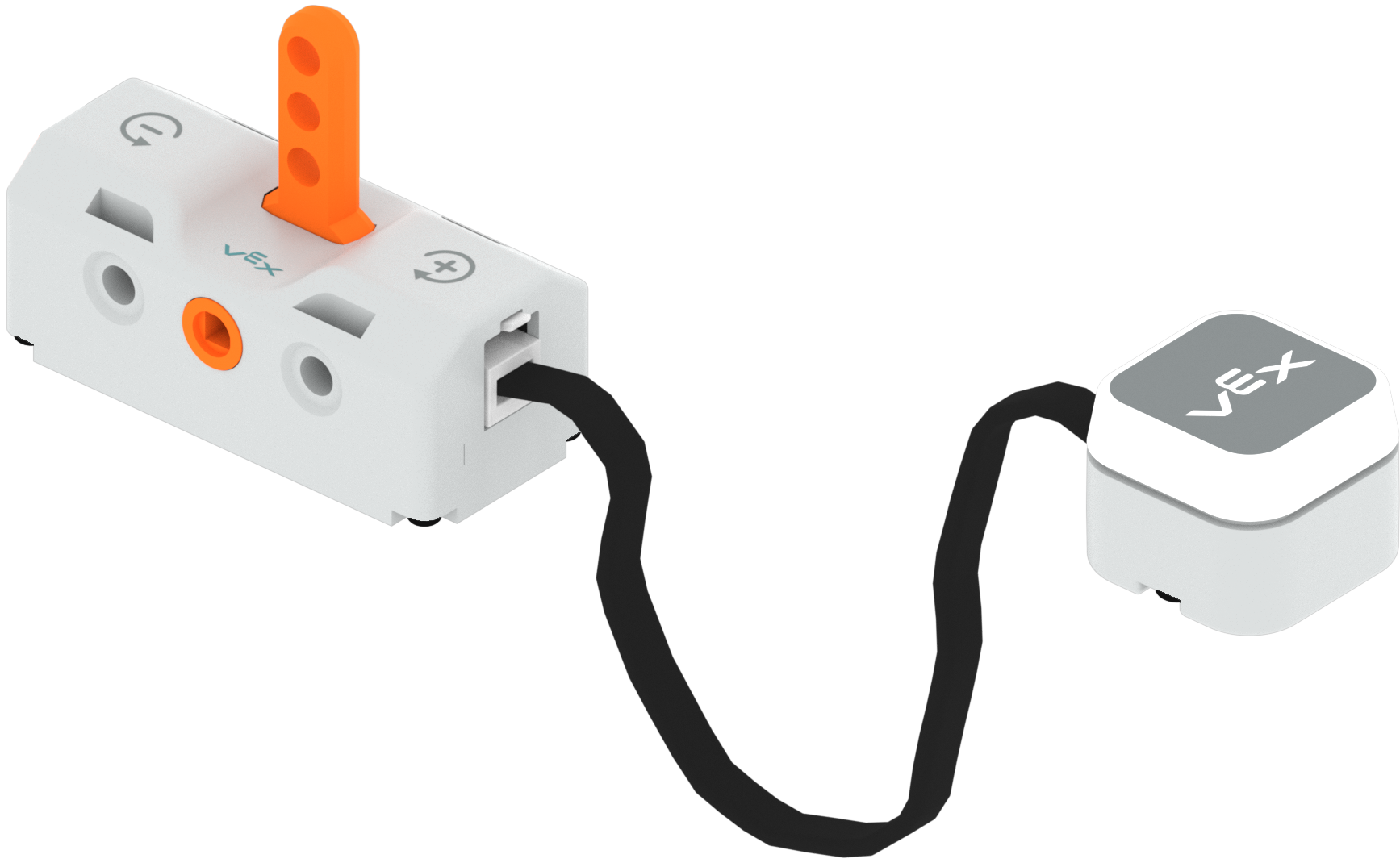

Тұтқаны бейтарап күйге бұрып, тік жоғары қаратып ауыстырып-қосқыш бөлігі. Жалғанған жарық диодты бампер өшірілген.

Бейтарап: жарық диодты бамперді өшіреді.

Рычагты минус белгісімен белгіленген кері параметрге бұраңыз. Жалғанған жарық диодты бампер қызыл болып жанады.

'-' : жарық диодты бампер түсін қызылға орнатады.
