VEXcode V5 блоктарын пайдалану жобалары мен үлгілері – VEX кітапханасы

Мысал жобалар мен Үлгілер VEXcode V5 бағдарламасымен енді ғана жұмыс істеп жатқан болсаңыз және әртүрлі робот әрекеттерін зерттегіңіз келсе тамаша ресурс болып табылады. Мысал жобалар мен Үлгілер сонымен қатар VEXcode V5 жүйесіндегі әртүрлі блоктардың қалай пайдаланылатынын байқауға мүмкіндік береді.

Блоктарды пайдалану мысал жобалары

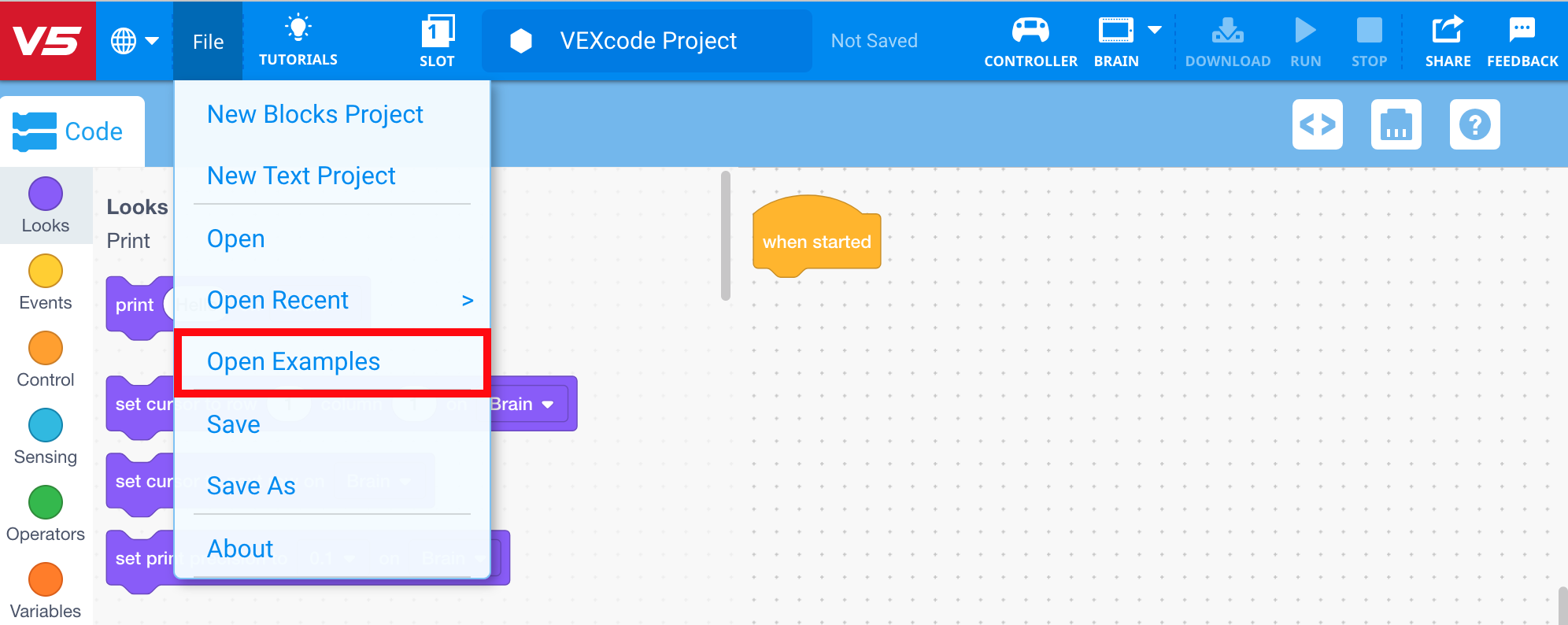

Оқулық мәтінмәніндегі әртүрлі блоктарды және олардың функцияларын суреттейтін Vex V5 бағдарламалауындағы әртүрлі ашық файл мысалдарын көрсететін скриншот.

Мысал жобасын ашу үшін Файл мәзірін таңдап, Мысалдарды ашу пәрменін таңдаңыз.

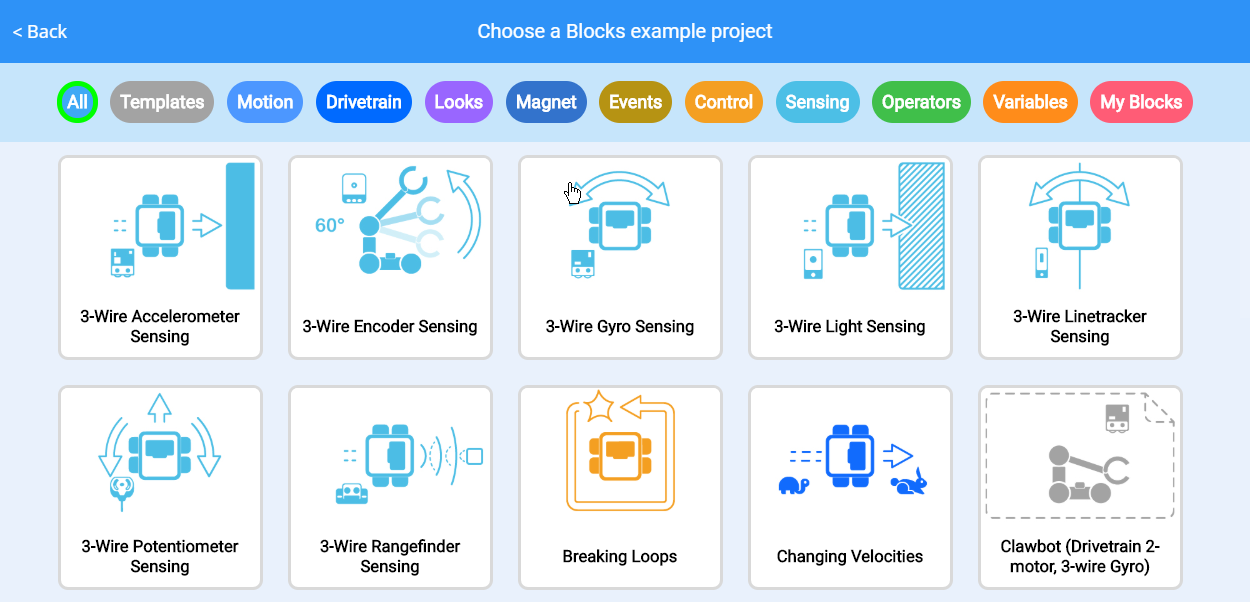

Бағдарламалау тұжырымдамаларын түсінуге көмектесу үшін әртүрлі блок түрлерін және олардың қосылымдарын көрнекі форматта көрсететін V5 санаты блоктарының оқулығын бейнелейтін диаграмма.

Көптеген әртүрлі мысал жобаларының белгішелері көрсетіледі. Әрбір белгіше басқа жобаны білдіреді және блок санаттарына сәйкес боялады.

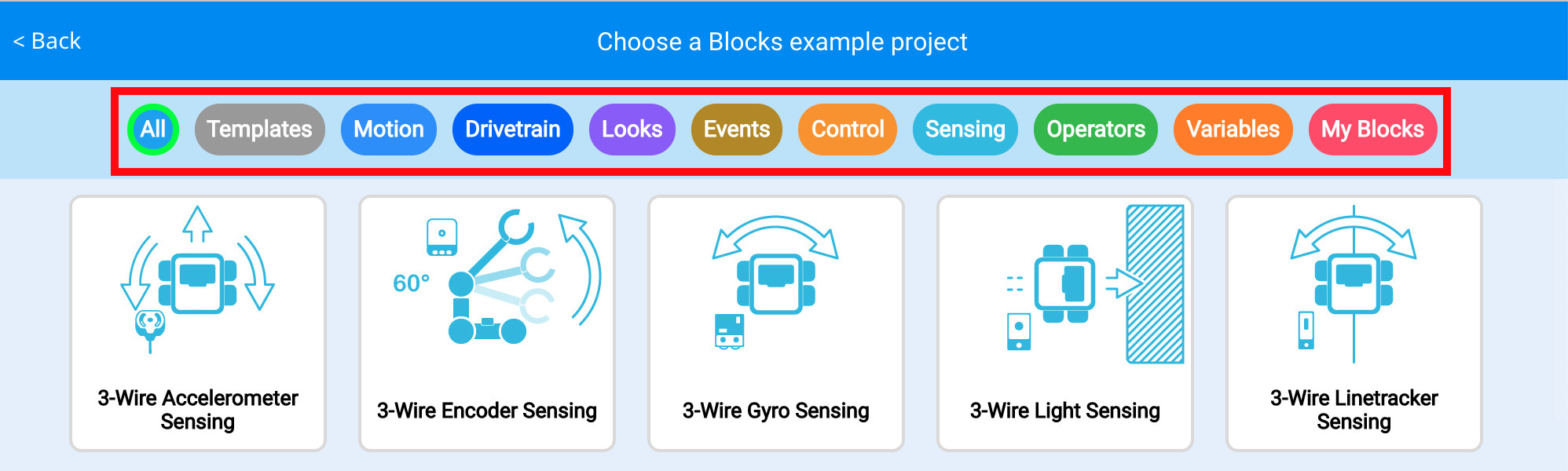

Бағдарламалау ортасында блоктарды таңдау және басқару опцияларын көрсететін Vex V5 блоктарының оқулықтарындағы сүзгі жолағы интерфейсінің скриншоты.

Сүзгі жолағын мысалдың нақты түрін жылдам табу үшін пайдалануға болады.

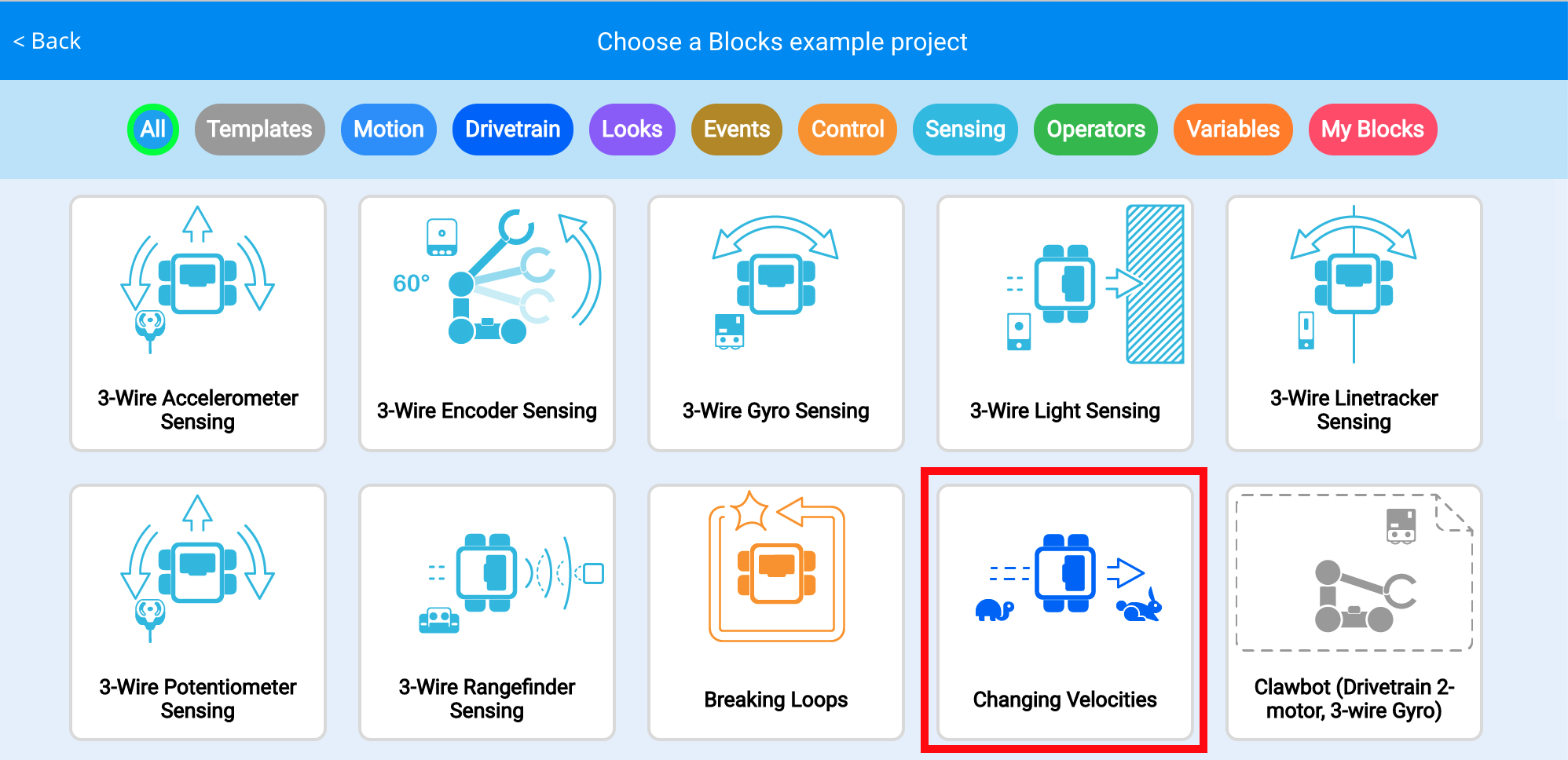

V5 санаты сипаттамасының Блоктар оқулықтары бөліміне қатысты визуалды пішімдегі әртүрлі жылдамдық параметрлері мен реттеулерін бейнелейтін VEX V5 робототехникасындағы жылдамдықтарды өзгерту иллюстрациясы.

Кез келген мысалды ашу үшін мәзірден біреуін таңдаңыз.

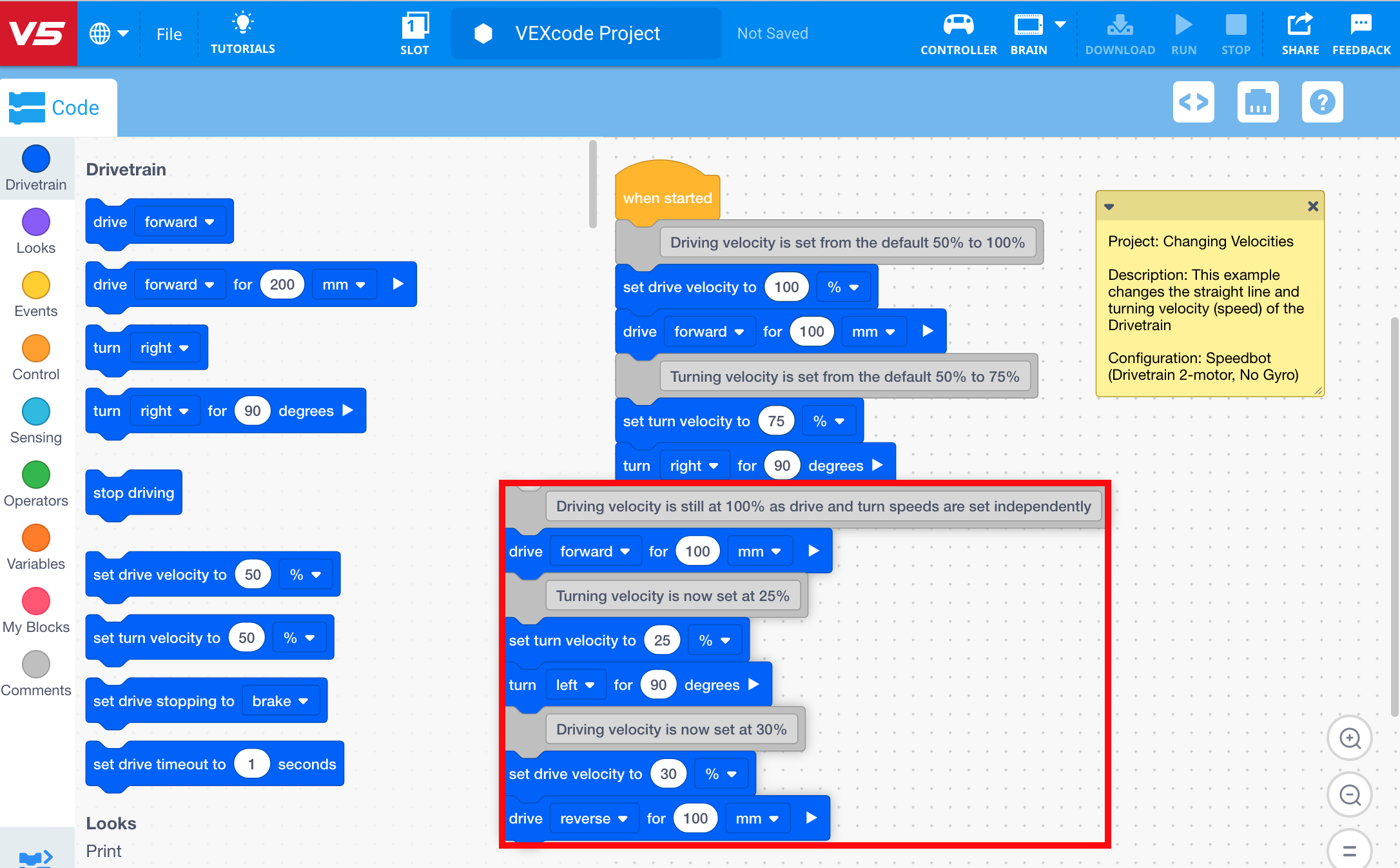

V5 бағдарламалауындағы блоктарды жою процесін көрсететін скриншот, пайдаланушы интерфейсін және оқулық бөліміндегі блокты басқаруға қолжетімді опцияларды суреттейді.

Мысал базалық жобаға арналған блоктар жұмыс кеңістігінде толтырылады. Бұл блоктарды және олардың параметрлерін өзгертуге немесе жоюға болады. Мысал жобаны өзгерту үшін қосымша блоктарды қосуға болады.

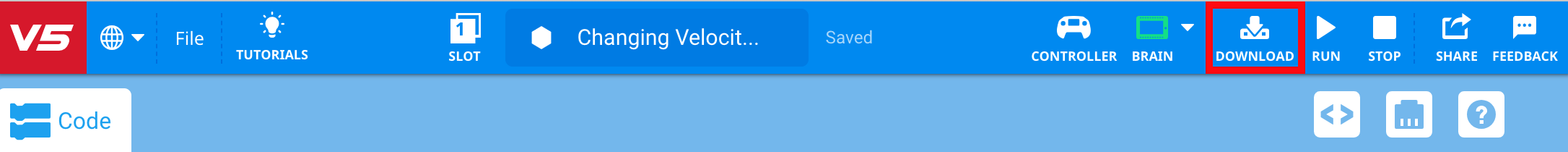

V5 блоктарының оқулықтарына арналған жүктеп алу белгішесі қатысты ресурстарды немесе материалдарды жүктеп алу опциясын көрсетеді.

Сақтаңыз және мысалды жүктеп алыңыз, оны роботта көріңіз.

Үлгілерді пайдалану

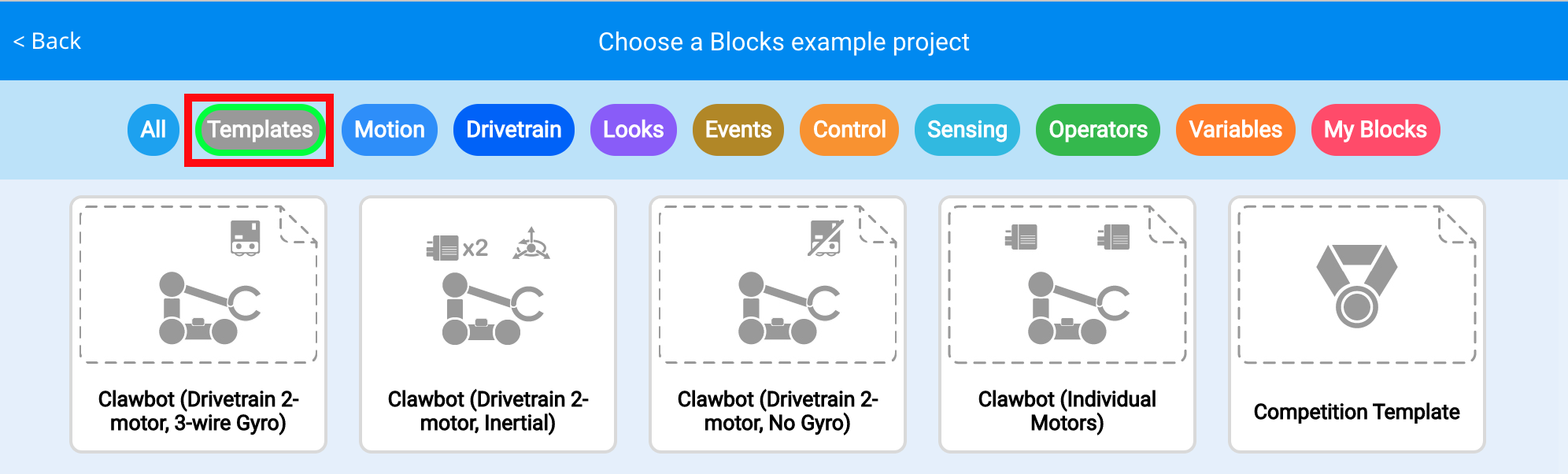

Робототехниканы бағдарламалауда қолданылатын әртүрлі V5 үлгі блоктарының скриншоты, әртүрлі блок түрлерін және олардың оқу оқулықтарына арналған функцияларын көрсетеді.

Үлгі деп аталатын мысалдың арнайы түрі де бар.

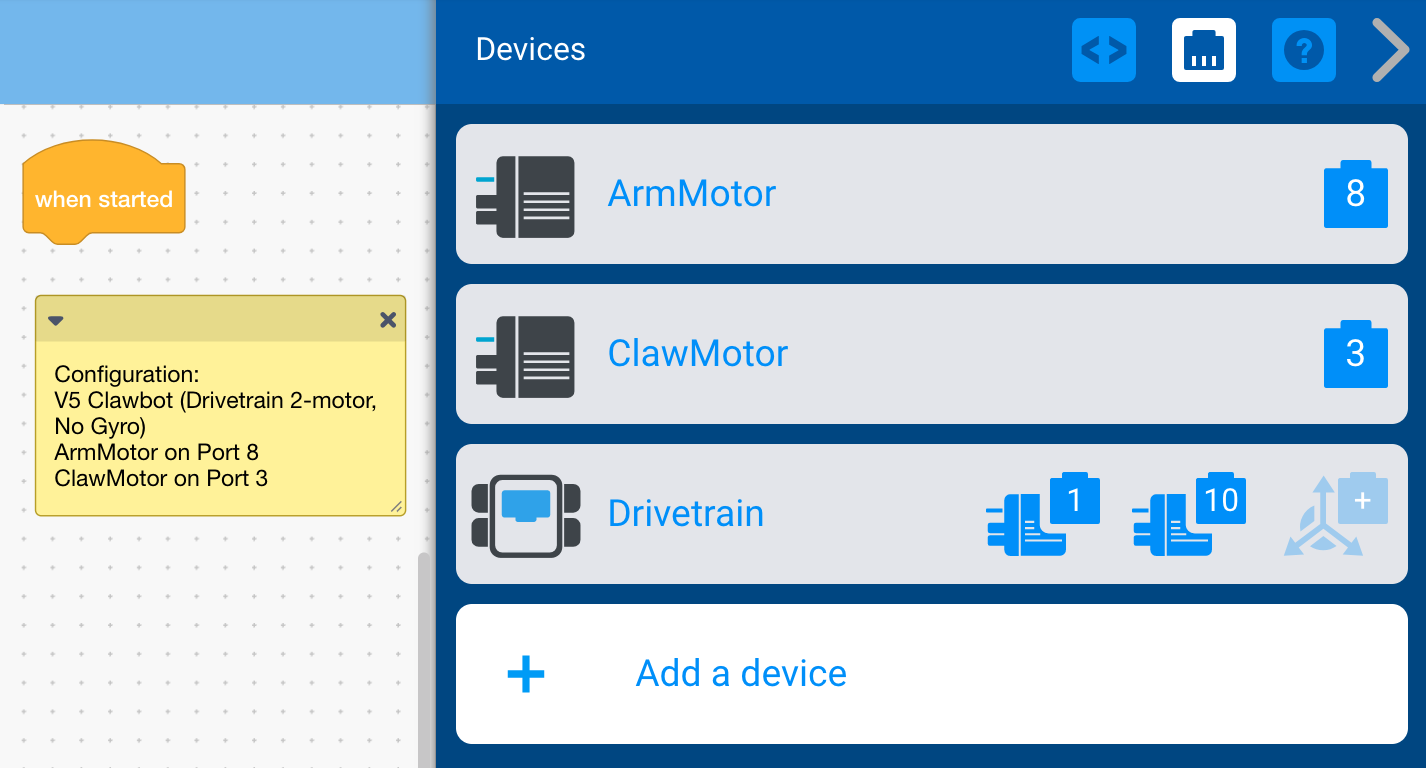

Блоктар оқулықтары бөлімінде блоктарды бағдарламалау үшін әртүрлі конфигурация опциялары мен параметрлерін көрсететін VEX V5 құрылғысының конфигурация интерфейсінің скриншоты.

Үлгілерде арнайы белгішесі бар және құрылғы конфигурациясы алдын ала орнатылған бос жобаны жасау үшін пайдаланылады.

Blocks Tutorials бөлімінде робот бағдарламаларын теңшеуге арналған әртүрлі блоктар мен опцияларды көрсететін Vex V5 үлгісін өңдеу интерфейсінің скриншоты.

Clawbot сияқты стандартты робот құрастыру пайдаланылса, үлгіні жаңа жобаны жылдам бастау үшін пайдалануға болады.

Блоктардағы ескертпелер Жобалар мен үлгілер мысалдары

V5 блоктарының оқулықтарына арналған негізгі нүктелер мен кеңестерді бейнелейтін жабысқақ жазба графикасы, V5 санаты сипаттамасы туралы білетін пайдаланушыларға көрнекі көмек береді.

Әрбір мысал блоктары жобасы мен үлгісі жұмыс кеңістігіндегі жазбаны қамтиды.

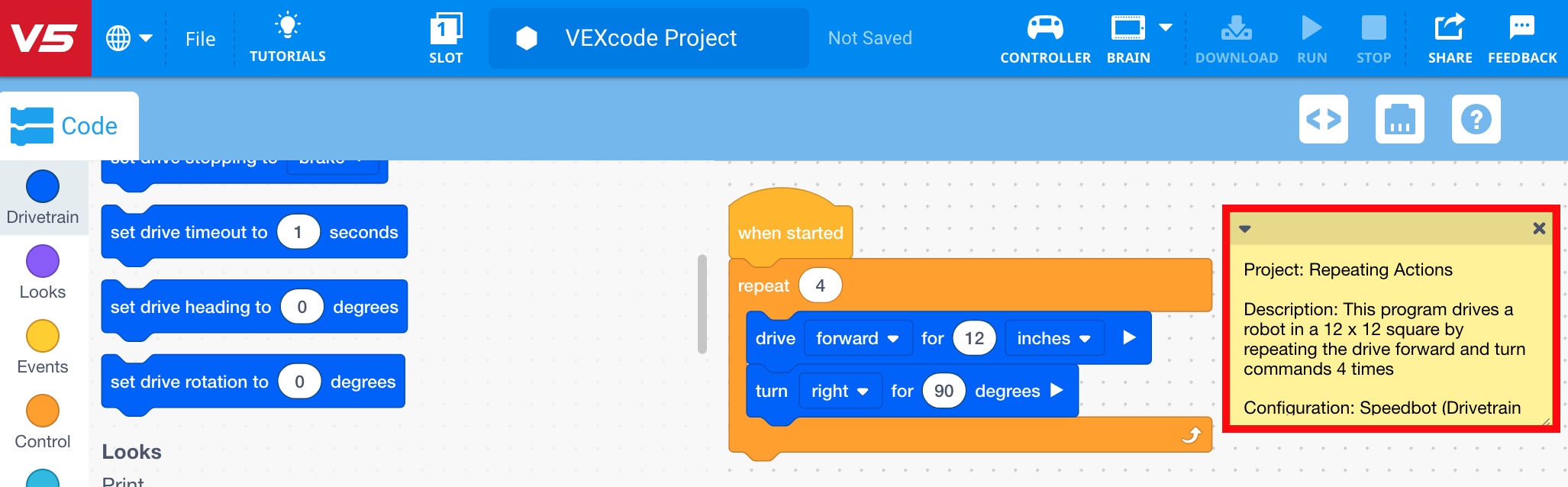

V5 бағдарламалаудағы әрекеттерді қайталау процесін суреттейтін диаграмма, блоктар оқулықтары контекстінде тұжырымдаманы көрсету үшін блоктар мен блок-схема элементтері бар.

Блоктар мысалы жобасында ескертпе жобаның не істейтіні туралы қысқаша қорытындыны береді және сонымен қатар құрылғы конфигурациясын тізімдейді.

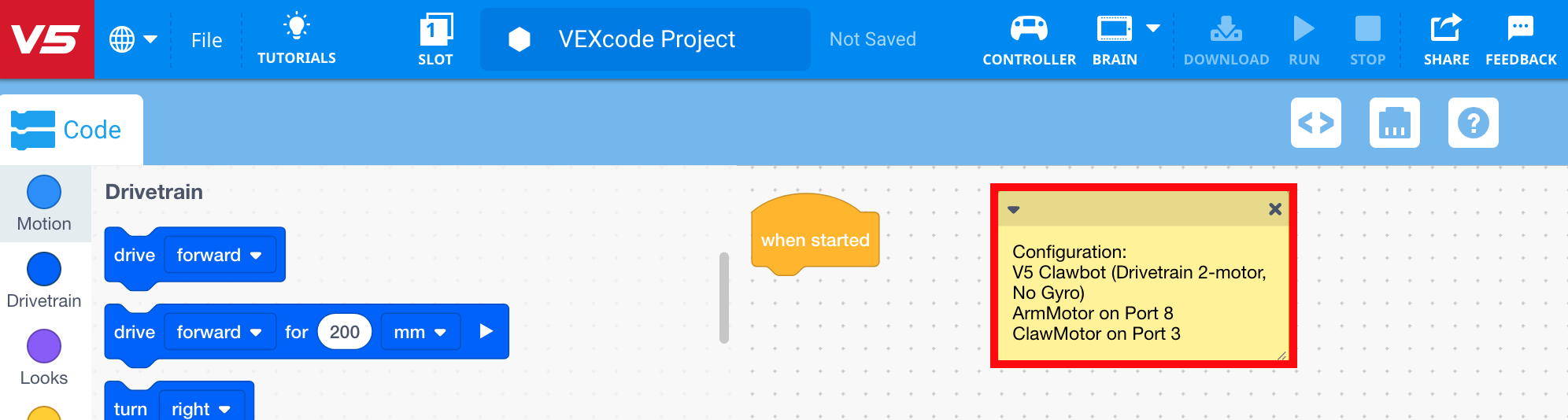

V5 робототехникасына арналған Clawbot үлгі диаграммасы, блоктарды бағдарламалау оқулықтарындағы білім беру мақсаттарына арналған, Clawbot құруда пайдаланылатын макет пен компоненттерді суреттейді.

Үлгіде сипаттама конфигурацияда қандай құрылғылар тізімделгенін белгілейді.

Жазбаларды жобадағы белгілі бір ақпаратты құжаттау үшін пайдалануға болады. Жазбалар туралы қосымша ақпарат алу үшін Жазбалар - Оқулықтар мақаласын қараңыз.
