Құрылғыда (iPad / Android планшеті / Amazon Fire планшеті) VEXcode V5 бағдарламасымен жұмыс істегенде, жобаларды жүктеп алу және іске қосу үшін құрылғыны VEX V5 Robot Brain жүйесіне қосу жолын түсіну маңызды.

V5 робот миын құрылғыға қалай қосуға болады

Батарея қосылымын және V5 робототехника жүйесіне арналған спецификацияларды көрсететін VEX V5 Brain радиосы батареясының суреті, батареяны V5 миына қосу жолын суреттейді.

V5 робот миының V5 батареясына және V5 радиосына қосылғанына көз жеткізіңіз.

V5 миды қуат түймешігінің суреті, V5 жүйесіне қосылу үшін пайдаланылатын V5 миындағы қуат түймесінің орналасуы мен дизайнын көрсетеді.

Қуат түймесін басу арқылы V5 Robot Brain қосыңыз.

V5 Brain-ге қосылуға арналған параметрлер интерфейсі, пайдаланушы қалауларына арналған опциялар мен конфигурацияларды анық орналасуда көрсетеді.

Радио түрін тексеру үшін V5 Robot Brain экранында «Параметрлер» тармағын таңдаңыз. Қосылым сәтті болуы үшін Радио түрі Bluetooth күйіне орнатылуы керек.

Робототехника жобаларында дұрыс біріктіру үшін порттарды және орнатуды бейнелейтін VEX V5 миына VEXnet радио типті қосылу диаграммасы.

Параметрлер диалогтық терезесі ашылады. Төменгі сол жақ бұрыштан Радио түрін іздеңіз. Радио түрі VEXnet күйіне орнатылған болса, Радио түрі аймағын басу арқылы оны Bluetooth-қа ауыстырыңыз.

Орнатудағы соңғы қадамды бейнелейтін VEX V5 Brain қосылу процесіндегі өзгерістерді растау үшін «OK» деп белгіленген түйме.

Радио түрін өзгертуді растау үшін сұрау пайда болады. Өзгерісті растау үшін «Жарайды» таңдаңыз.

VEX V5 робототехника жүйесіне арналған Bluetooth радио түрі, V5 Brain-мен біріктіру үшін құрылғының дизайны мен қосылу мүмкіндіктерін суреттейді.

Радио түрі қазір Bluetooth арқылы қосылғанын көрсететініне көз жеткізіңіз.

VEX V5 миындағы Радио деректерінің параметрлерін көрсететін диаграмма, байланыс үшін миды радио модуліне қосу жолын суреттейді.

Радио деректерінің «Қосулы» күйіне орнатылғанына көз жеткізіңіз.

Желі параметрлері мен құрылғыны басқару мүмкіндіктерін қоса, миға қосылу опцияларын көрсететін VEX V5 параметрлері интерфейсінің скриншоты.

Қосылым белгішесін тексеріңіз. Радио түрі Bluetooth күйіне орнатылғаннан кейін және Радио деректері қосулы болса, қосылым белгішесінде 'BD' көрсетіледі.

V5 үшін параметрлер тілқатысу терезесі, конфигурация параметрлері мен қосылым күйінің индикаторларын қоса, миға қосылу опцияларын көрсетеді.

ескертпе: Радио түрі VEXnet күйіне орнатылған болса, қосылым белгішесінде 'V' көрсетіледі.

VEX Robotics V5 жүйелерін бағдарламалау үшін пайдаланылатын бағдарламалық құралды білдіретін VEXcode V5 белгішесі, V5 санаты сипаттамасының «Миға қосылу» бөлімінде көрсетілген.

Құрылғыда VEXcode V5 іске қосыңыз.

VEX V5 миына қосылу процесін көрсететін сурет, робот пен ми блогы арасындағы байланысты орнату үшін қажетті құрамдастарды және орнатуды бейнелейді.

VEXcode V5 іске қосқан кезде, Bluetooth пайдалануын тексеруді сұрайтын нұсқау алуыңыз мүмкін. 'OK' опциясын таңдаңыз.

-ескертпе: Bluetooth-ға рұқсат беру туралы сұрауды алмасаңыз, оның қосулы екеніне көз жеткізу үшін құрылғыңыздағы Bluetooth параметрлерін тексеріңіз.

Бағдарламалау және басқару үшін құрылғыларды байланыстыру процесін бейнелейтін VEX V5 Brain қосылымын білдіретін белгіше.

Құралдар тақтасындағы «Ми» белгішесін таңдаңыз.

V5 робототехникасының контекстінде анық түсіну үшін VEX V5 миын әртүрлі компоненттерге, соның ішінде қозғалтқыштар мен сенсорларға, таңбаланған қосылымдарға қосу жолын суреттейтін диаграмма.

Қол жетімді V5 робот миларының тізімі пайда болады. Қосылғыңыз келетін мидың атын таңдаңыз.

VEX V5 миына қосылу жолын суреттейтін диаграмма, таңбаланған порттар мен сенсорлар мен қозғалтқыштарға арналған қосылымдар.

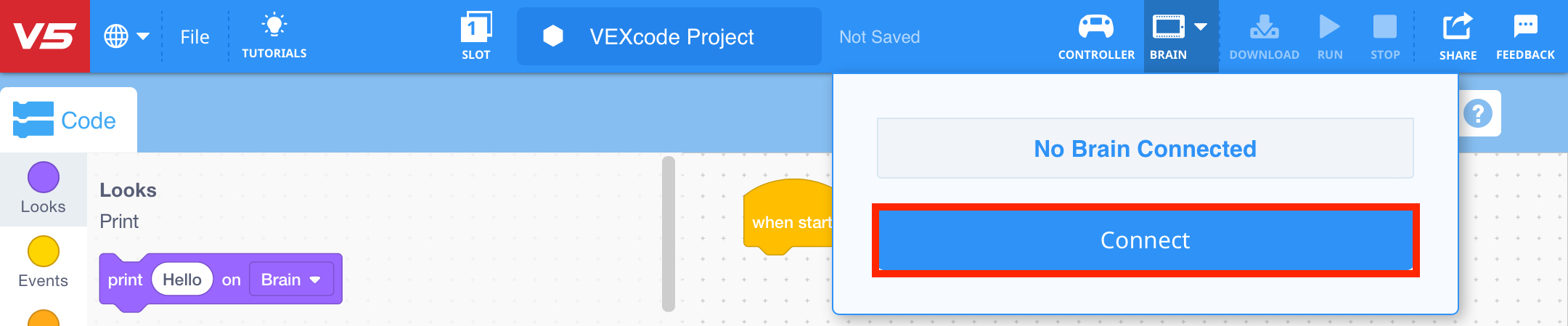

Ми таңдалғаннан кейін «Қосылу» опциясын таңдаңыз.

VEX V5 миына қосылу жолын көрсететін иллюстрация, таңбаланған порттар мен робототехника орнатуындағы әртүрлі құрамдастарға арналған қосылымдар.

Мидың экранында көрсетілетін Радио қосылым кодын қараңыз.

VEX V5 құрылғысының Радио қосылым коды экранының скриншоты, қосылым опциялары мен миға қосылу параметрлерін көрсетеді, радиобайланысты орнату процесін суреттейді.

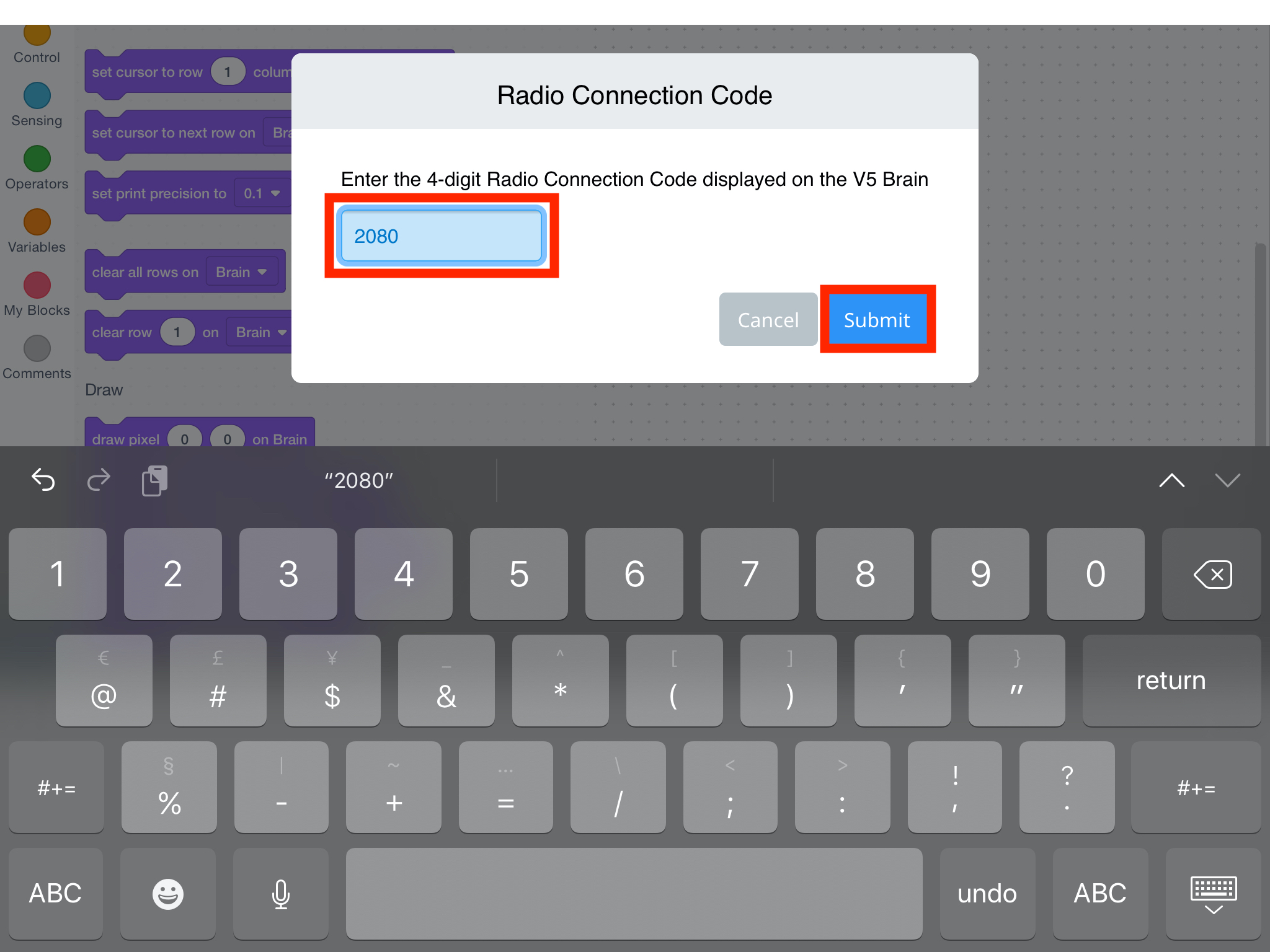

V5 Brain экранынан Радио қосылым кодын енгізіп, «Жіберу» опциясын таңдаңыз.

V5 роботтары үшін радиобайланыс кодын жіберу процесін көрсететін сурет, ми құрамдас бөлігіне қосылу қадамдарын бейнелейді.

Ми белгішесі қызғылт сары түске боялады және ми қосылып жатқанда «Қосылуда:» хабары пайда болады.

Орнату процесінде түсінікті болу үшін таңбаланған құрамдастары мен қосылымдары бар V5 миына қосылу процесін суреттейтін диаграмма.

Ми қосылғаннан кейін белгіше жасылға айналады.

V5 санатының сипаттамасына және миға қосылу бөліміне қатысты байланыс пен функционалдылықты білдіретін жасыл робот миының иллюстрациясы.

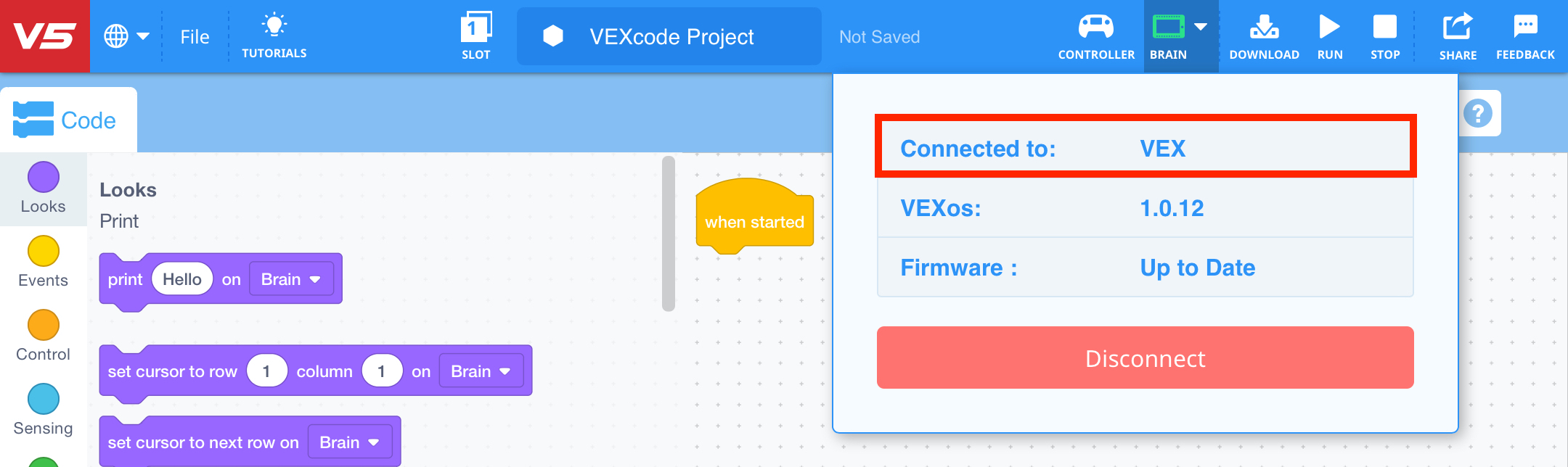

Терезедегі хабарда «Қосылған:» және құрылғыға қосылған V5 миының атауы көрсетіледі.

VEX V5 құрамдастарын миға қосу жолын көрсететін диаграмма, дұрыс орнату үшін порттар мен қосылымдарды суреттейді.

ескертпе: V5 Robot Brain құрылғыға қосылған кезде қосылым белгішесі Ми экранының жоғарғы оң жақ бұрышында «D» көрсетеді.

V5 жүйесіндегі миға қосылу процесін суреттейтін диаграмма, тиімді орнату және біріктіру үшін негізгі құрамдас бөліктер мен олардың қарым-қатынастарын көрсетеді.

Мидан ажырату үшін «Ажырату» опциясын таңдаңыз.

-ескертпе: барлық қадамдарды орындасаңыз және қосылым әлі жұмыс істемесе, оның қосулы екеніне көз жеткізу үшін құрылғыдағы Bluetooth параметрлерін тексеріңіз.

Жарыс командаларына ескертпе: Field Control жүйесі тек VEXnet радиосымен жұмыс істейді. Радио бағдарламалау мақсатында Bluetooth-ға өзгертілсе, оны алаңда жарыс алдында қайта өзгерту қажет болады.
