VEXcode V5 пайдаланушыларға өз жобаларындағы блоктарды өшіруге және қосуға мүмкіндік береді. Бұл жобаны бөлшектемей-ақ жобаны сынауға немесе жөндеуге арналған пайдалы мүмкіндік. Бұл блок жобада болғанда немесе жоқ кезде робот әрекетіндегі айырмашылықтарды тексеру үшін пайдаланушы блокты(ларды) өшіре немесе қоса алады.

Блоктарды қалай өшіруге және қосуға болады

Пайдаланушыларды өз жобаларында зерттеуге және енгізуге арналған әртүрлі стильдер мен функцияларды көрсететін V5-тен әртүрлі блок дизайндары мен оқулықтардың коллажы.

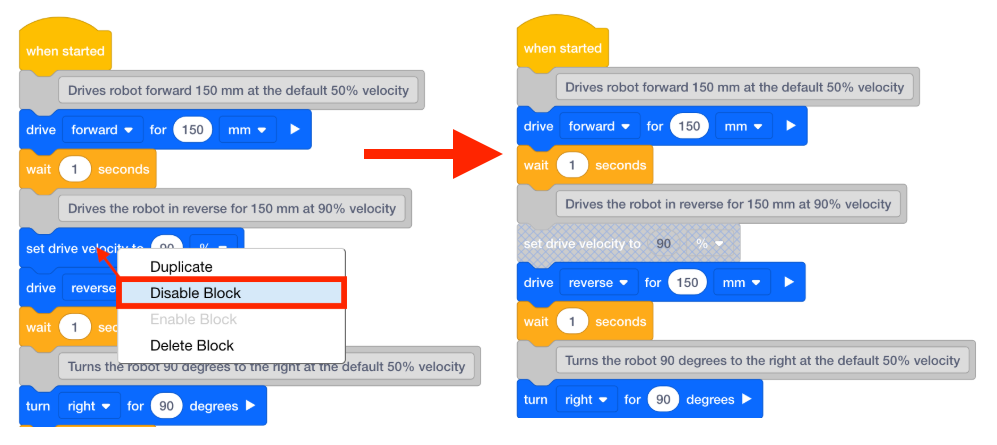

Блокты өшіру үшін тінтуірдің оң жақ түймешігін басыңыз немесе блокты ұзақ басып, мәтінмәндік мәзірді белсендіріңіз, содан кейін Блокты өшіру опциясын таңдаңыз.

V5 жүйесіндегі блоктарды қосу/өшіру қосқышын көрсететін скриншот, оқулық бөліміндегі блок функцияларын басқару опцияларын суреттейді.

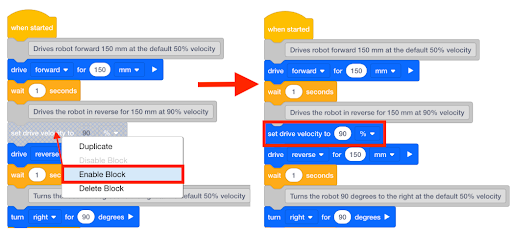

Өшірілген блокты қосу үшін сол блоктың Мәтінмәндік мәзірін белсендіріңіз және Блокты қосу опциясын таңдаңыз.

Өшірілген кезде жеке блоктармен не болады

Блоктар оқулықтары бөліміндегі пайдаланушыларға арналған бөлектелген опциялар мен параметрлері бар V5 жүйесіндегі мүмкіндікті өшіру жолын көрсететін скриншот.

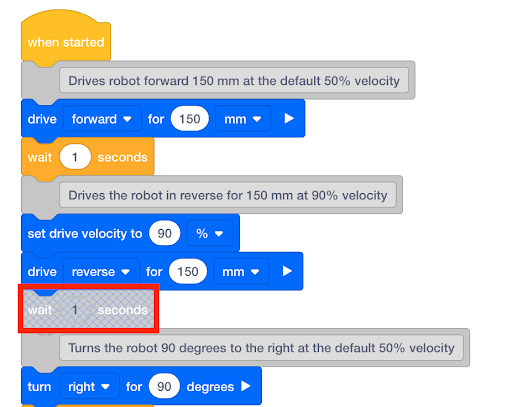

Блок(тар) өшірілген кезде, оның үстінде қиғаш сызықтар торымен сұр түспен көрсетіледі.

Өшірілген блок түсініктеме ретінде қарастырылады. Бұл жобаның ағымына әсер етпейді.

Сол жақтағы мысал жобасында робот кері қозғалысты күтпейді, бірақ бірден оңға бұрылады.

Кірістірілген блоктары бар блок өшірілгенде не болады

Ішінде кірістірілген блоктары бар блокты өшіргенде, барлық блоктар өшіріледі. Кірістірілген блоктары бар цикл немесе if-then-else шартты сияқты блоктарды бір блок сияқты өшіруге болады.

Vex V5 бағдарламалауындағы өшірілген блоктың суреті, блокты ағымдағы контексте пайдалану мүмкін еместігін көрсететін ескерту белгісі бар сұр түсті блокты көрсетеді. V5 санаты сипаттамасындағы блоктар оқулықтарына қатысты.

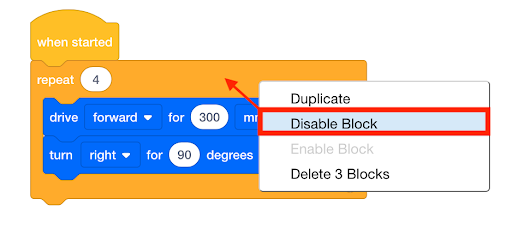

Осы циклдің немесе шартты басқару блогының Мәтінмәндік мәзірін белсендіріңіз, содан кейін Блокты өшіру пәрменін таңдаңыз.

Оқулық мақсаттары үшін блоктың белсенді емес күйінің көрнекі көрінісін бөлектейтін VEX V5 бағдарламалауындағы өшірілген блокты көрсететін иллюстрация.

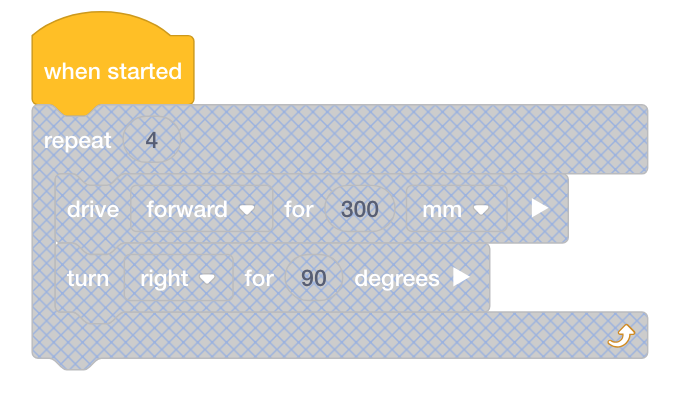

Төмендегі сурет қайталау циклі өшірілгенде не болғанын көрсетеді. Цикл және оның ішіндегі екі блок барлығы өшірілген.

VEX V5 бағдарламалық құралында блоктың негізгі параметрлерін қосу процесін көрсететін скриншот, интерфейсті және Блоктар оқулықтары бөліміндегі пайдаланушылар үшін қолжетімді опцияларды суреттейді.

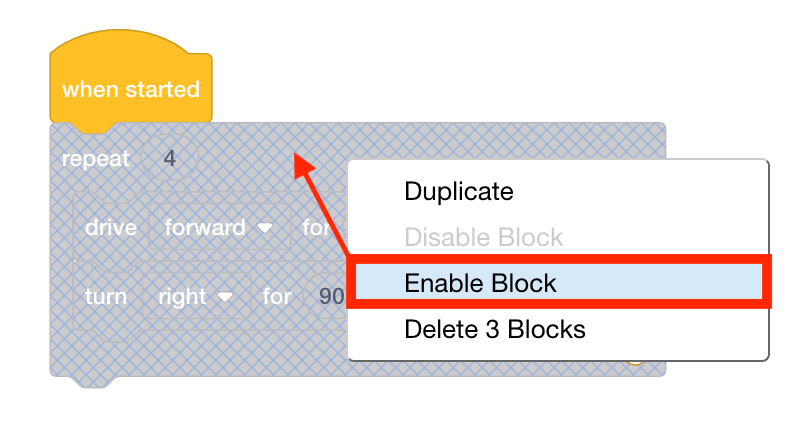

Негізгі блоктың мәтінмәндік мәзірін белсендіру және Блокты қосу пәрменін таңдау арқылы негізгі блокты және оның ішіндегі барлық кірістірілген блоктарды қосуға болады.

> Оқулық мақсаттарға арналған блоктардың иерархиялық құрылымы мен қасиеттерін бейнелейтін V5 жүйесіндегі кірістірілген блоктардың скриншоты.

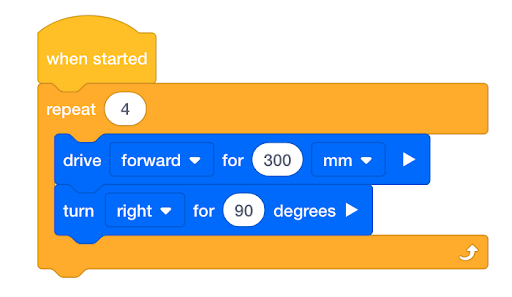

Негізгі блок қосылғанда, барлық кірістірілген блоктар да қосылады.

Жалғыз кірістірілген блокты өшіру және қосу

Кез келген басқа блокты өшіру үшін бірдей қадамдарды орындау арқылы цикл немесе if-then-else ішіндегі жеке блоктарды өшіруге болады: сол блоктың Мәтінмәндік мәзірін белсендіріңіз және Блокты өшіру опциясын таңдаңыз.

V5 робототехникасының бағдарламалауындағы цикл блогының функционалдығын суреттейтін диаграмма, робот әрекеттерін тиімді басқару үшін циклдерді бір-біріне қалай салуға болатындығын көрсетеді.

Мұнда цикл ішіндегі бір блокты ғана өшірудің мысалы келтірілген.

VEX V5 жүйесіндегі Nest контекстін қосу мүмкіндігінің скриншоты, пайдаланушы интерфейсін және Blocks оқулықтарындағы мәтінмәндік параметрлерді конфигурациялауға қолжетімді опцияларды суреттейді.

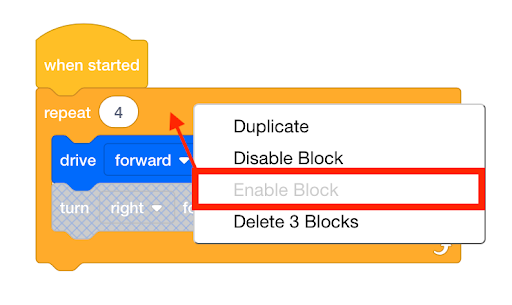

Негізгі блокқа арналған мәтінмәндік мәзір кірістірілген блокты қосу опциясын қамтамасыз етпейді, себебі негізгі блок өшірілмеген.

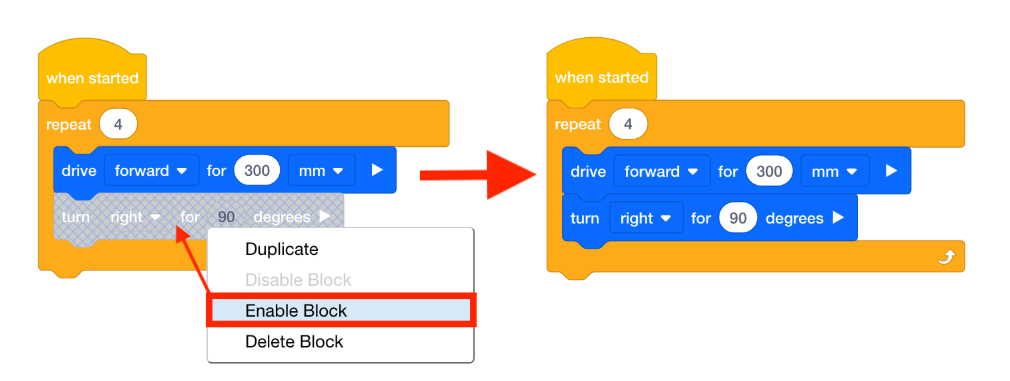

Платформаның блоктық бағдарламалау интерфейсінде қалпақтарды басқару қадамдарын бейнелейтін V5 нұсқасындағы "Шляпты өшірмес бұрын" оқулығын көрсететін скриншот.

Егер кейінірек кірістірілген блокты қосқыңыз келсе, оның Мәтінмәндік мәзірін белсендіруіңіз керек.

«Шляпа» блогын өшіру

Блоктардың барлығын қамтитын «қалпақ» блогын өшіру арқылы блоктардың толық дестесін өшіруге болады.

VEX V5 бағдарламалауымен жұмыс істейтін пайдаланушыларға арналған қолжетімді функциялар мен параметрлерді бейнелейтін V5 блоктарының оқулықтарына қатысты опцияларды көрсететін мәтінмәндік мәзірдің скриншоты.

«Шляпа» блогының Мәтінмәндік мәзірін іске қосыңыз, содан кейін Блокты өшіру опциясын таңдаңыз.

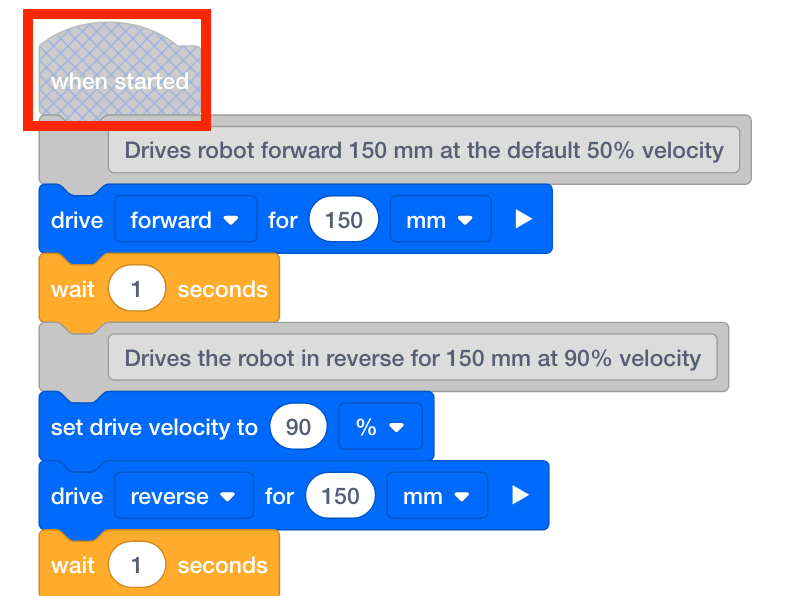

Block Tutorials мәтінмәніндегі блоктың мүмкіндіктері мен параметрлерін бейнелейтін Vex V5 бағдарламалау интерфейсіндегі Hat Block үшін өшірілген өңдеу опциясының скриншоты.

Төмендегі сурет «Іске қосу» блогы өшірілгенде не болғанын көрсетеді. Іске қосылған кезде блоктың астындағы барлық блоктар іске қосылмайды.
