Өзіңіздің жеке ұзындықтағы V5 Smart кабельдерін құрастыру сенсорлардың және/немесе қозғалтқыштардың орналасуына үлкен икемділік береді, сонымен қатар кабельді тиімді басқаруға мүмкіндік береді.

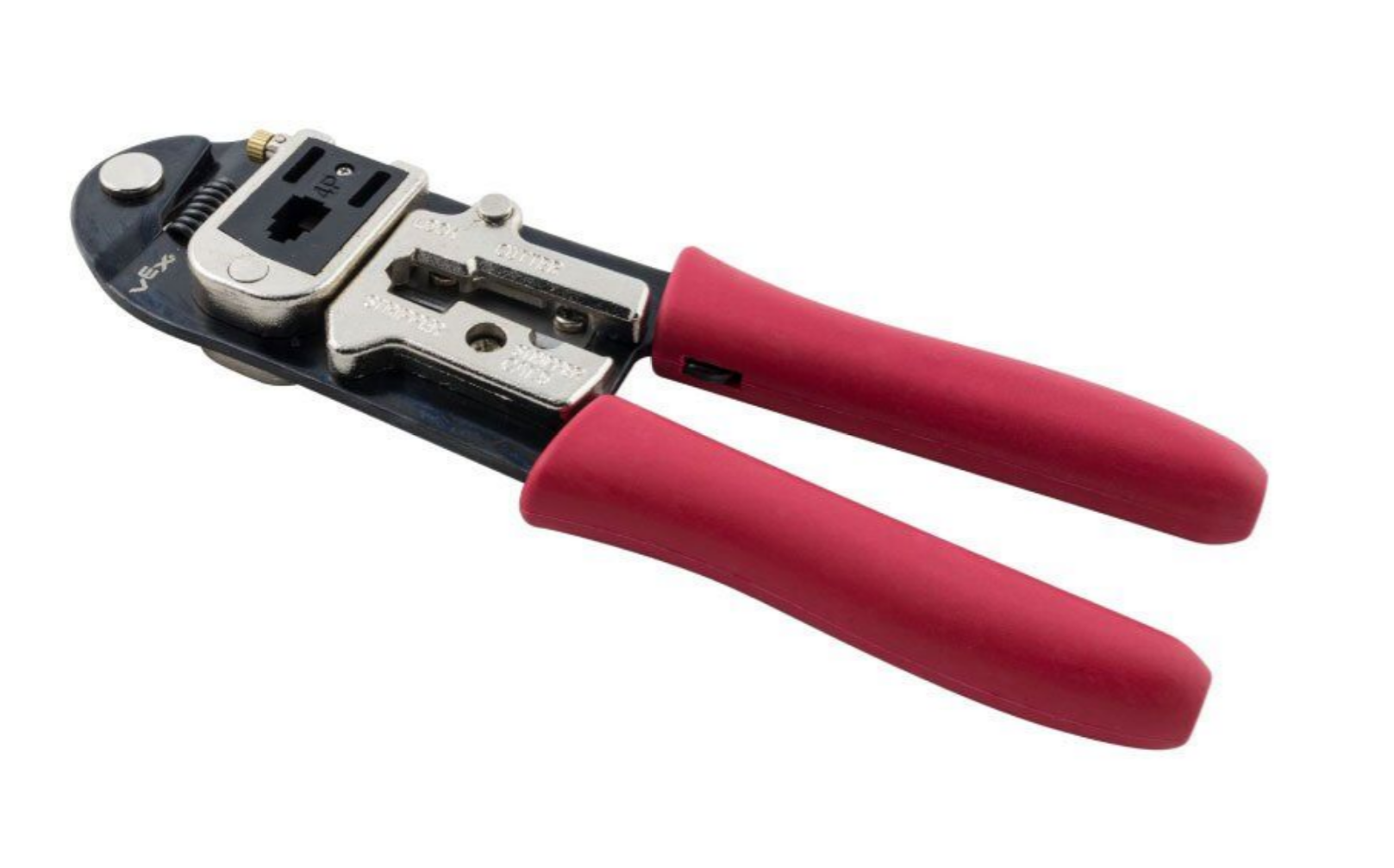

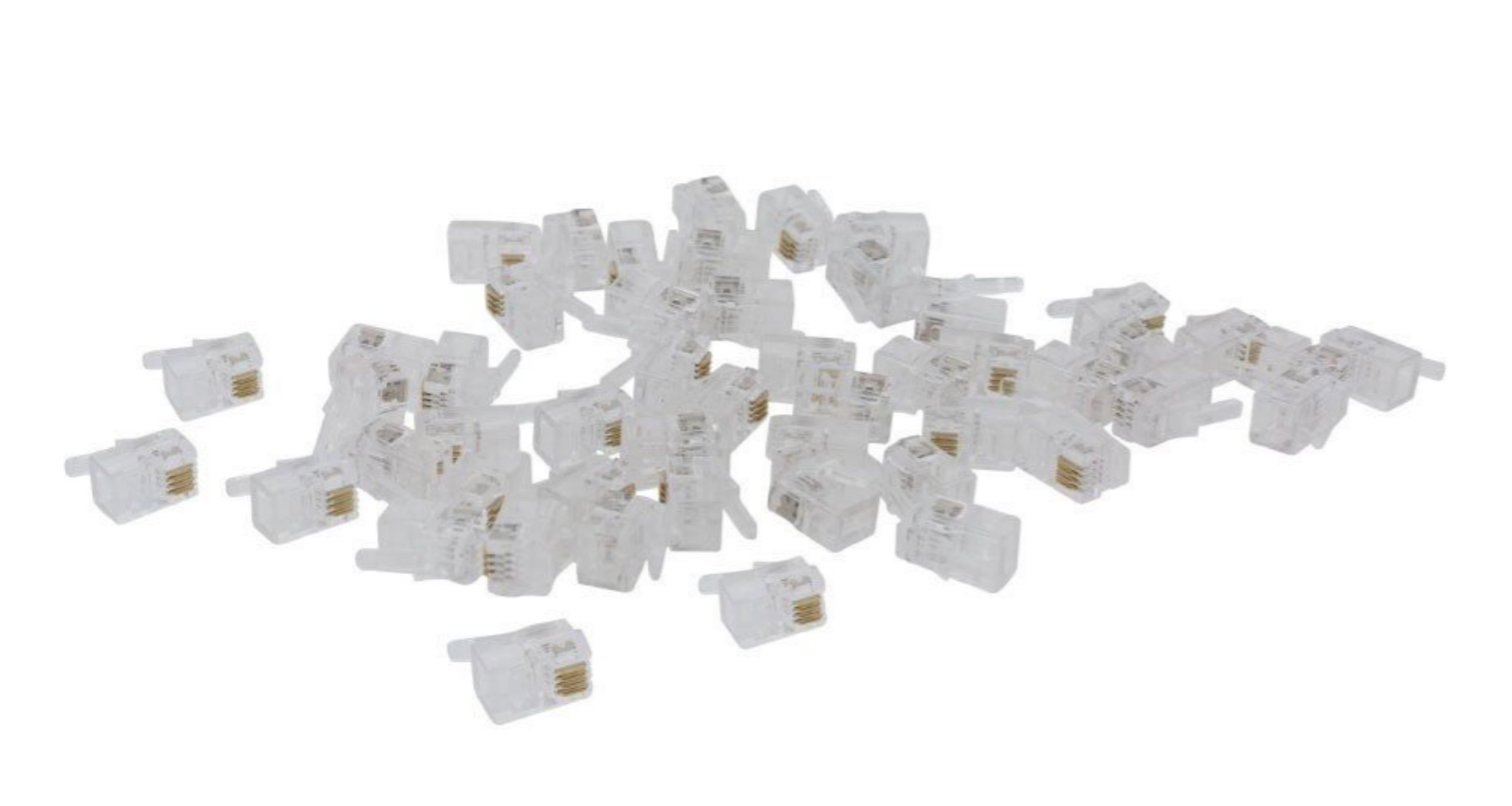

Қажетті құралдар

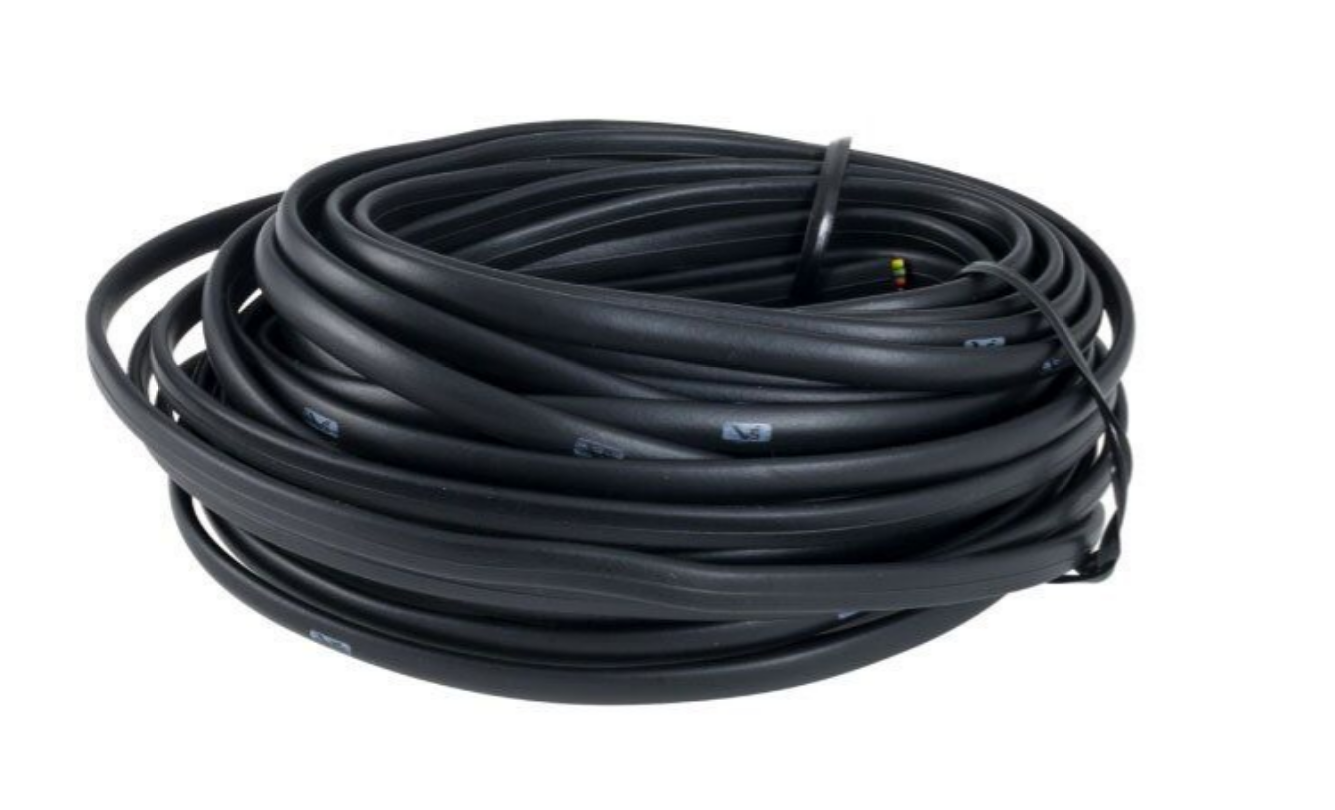

Арнайы ұзындықтағы V5 Smart кабельдерін құрастыру үшін қажетті жабдықтар мыналарды қамтиды:
Кабельдегі кесу орнын белгілеу үшін қолданылатын маркер немесе басқа жазу құралы.
-ескертпе: Кейбір жол пайдалы, бірақ қажет емес.
V5 Smart кабелін өлшеу және кесу
V5 Smart кабелін V5 миындағы смарт порт пен құрылғыдағы смарт порт арасында орналастырыңыз.

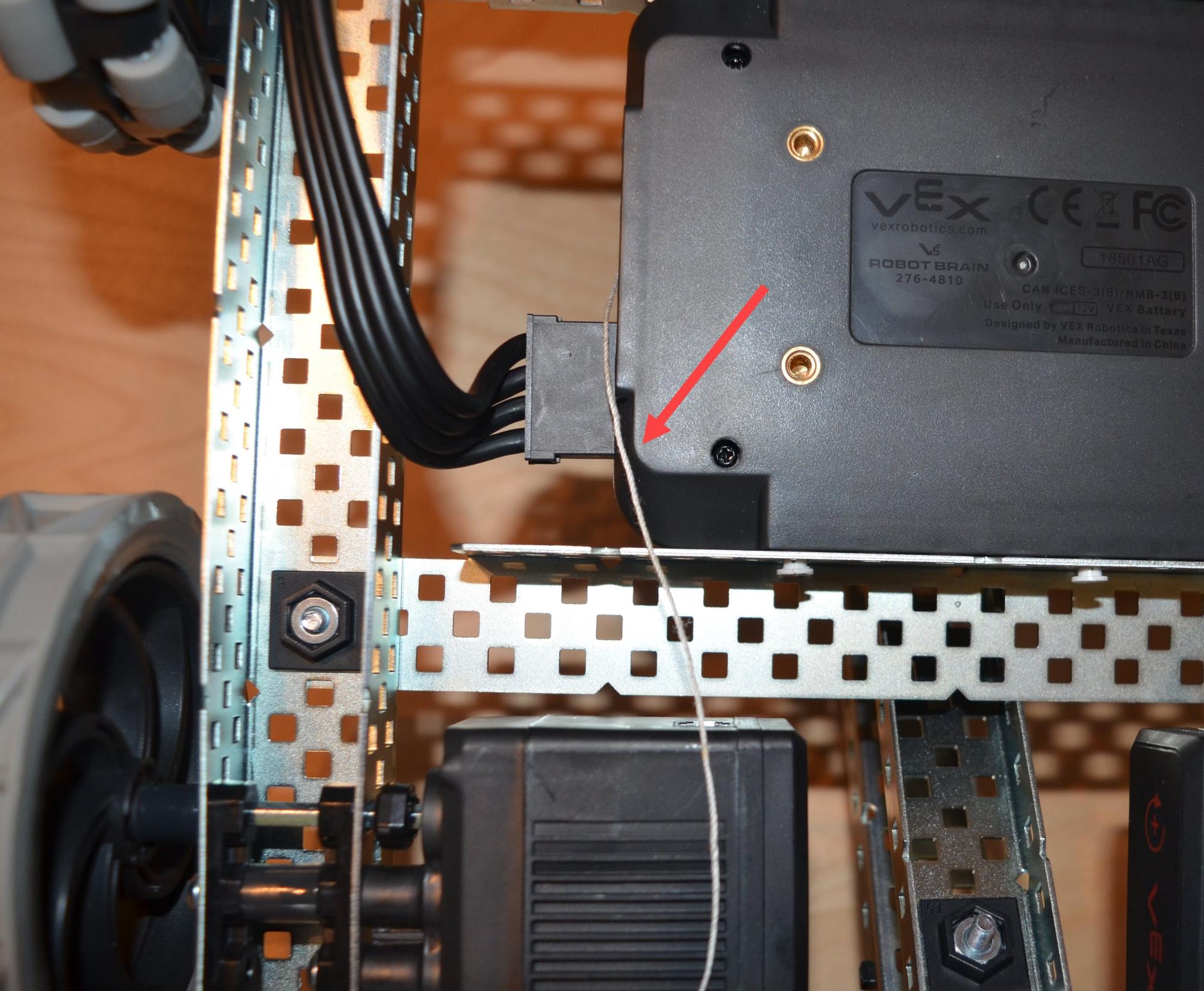

Кабель қатты және оны төсеу қиын болуы мүмкін. Олай болса, екі смарт порт арасындағы қашықтықты өлшеу үшін жолды пайдалану опциясы болып табылады.
Кабельдің ұзындығы өлшенгеннен кейін қосқыштар үшін әр ұшында аздап қосымша орын қалдырыңыз. Содан кейін, маркерді немесе басқа жазу құралын пайдаланып, кабельдегі оны кесу керек орынды белгілеңіз.
Тағы бір нұсқа - кабель болуы керек қажетті ұзындыққа жіптің бір бөлігін кесу. Содан кейін, қашықтықты өлшеу үшін кабельдің жанына жолды қойыңыз, кесілген орынды белгілемес бұрын қосқыштар үшін әр ұшына аздап қосымша қалдырыңыз.

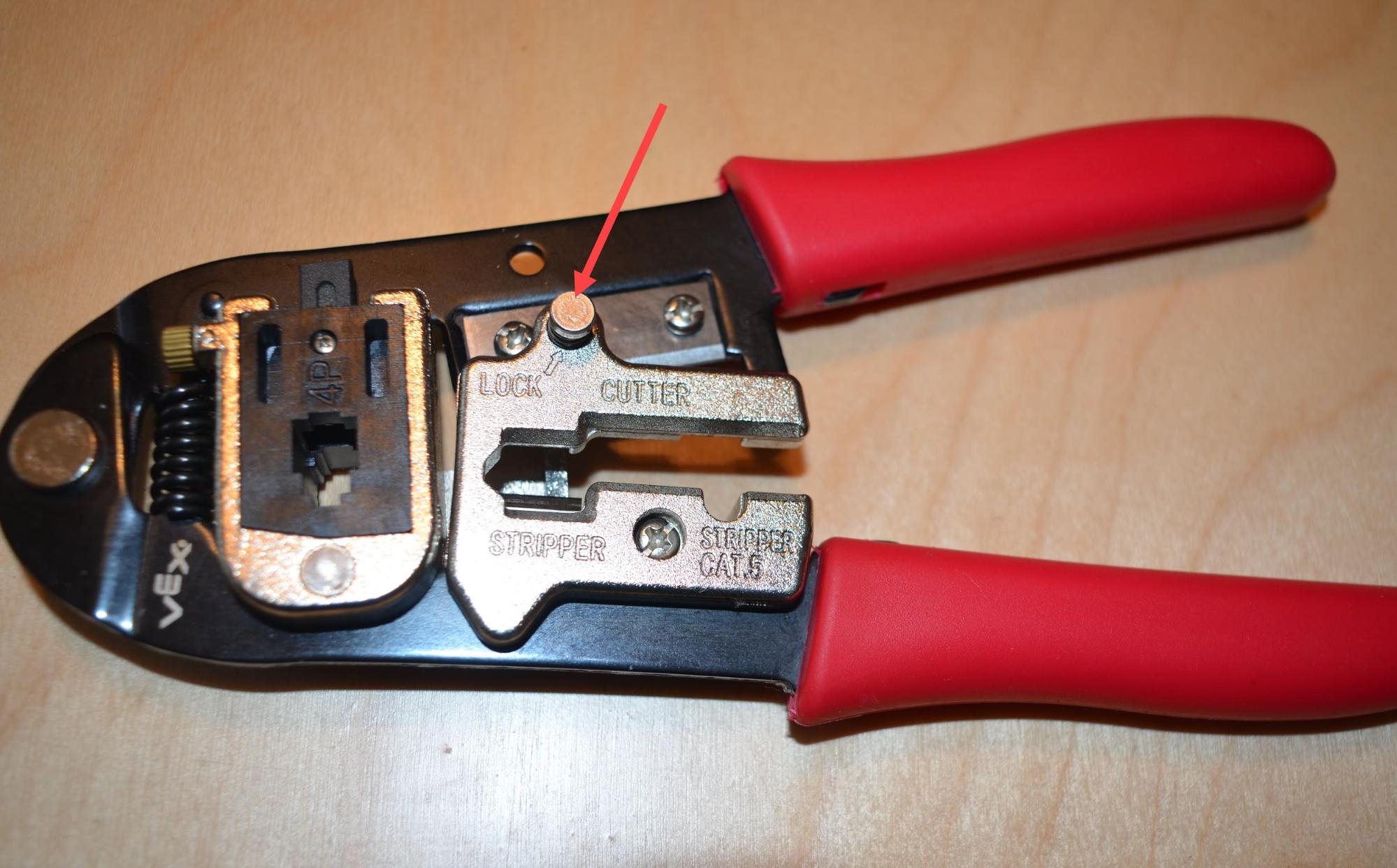

Егер қысқыш құрал құлыптаулы болса, тұтқаларды бірге қысыңыз немесе бекіткіш түйреуіштен жоғары тартыңыз.

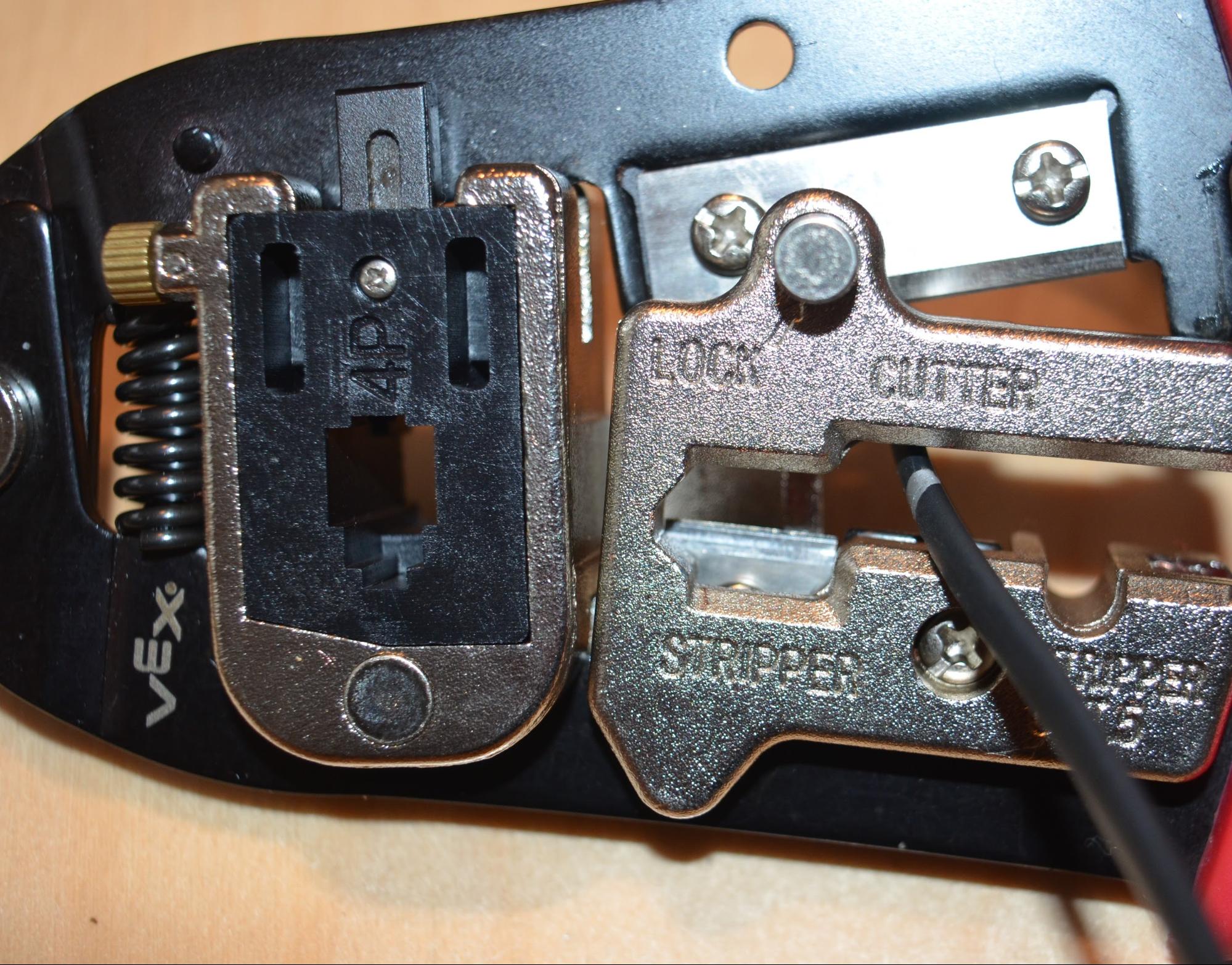

Кабельді құралдың кескіш бөлігіне қажетті ұзындыққа салыңыз және кабельді кесу төртбұрышты болатындай етіп туралаңыз. Кабель толығымен кесілгенше тұтқаларды бірге қысыңыз.
V5 Smart кабелінен қара корпустың ұштарын алу

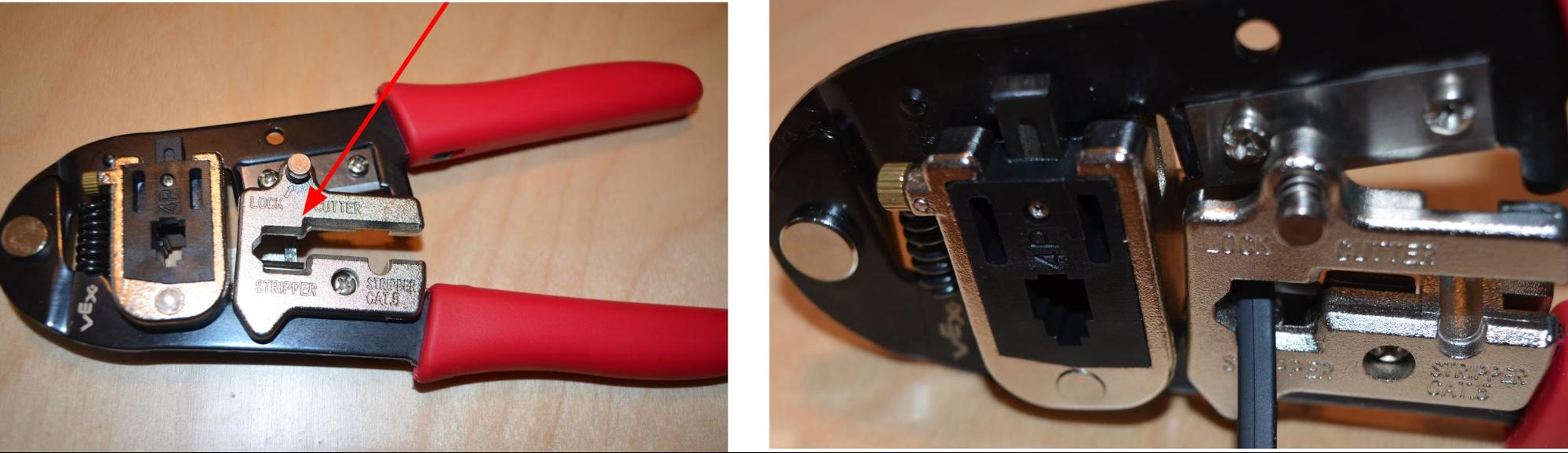

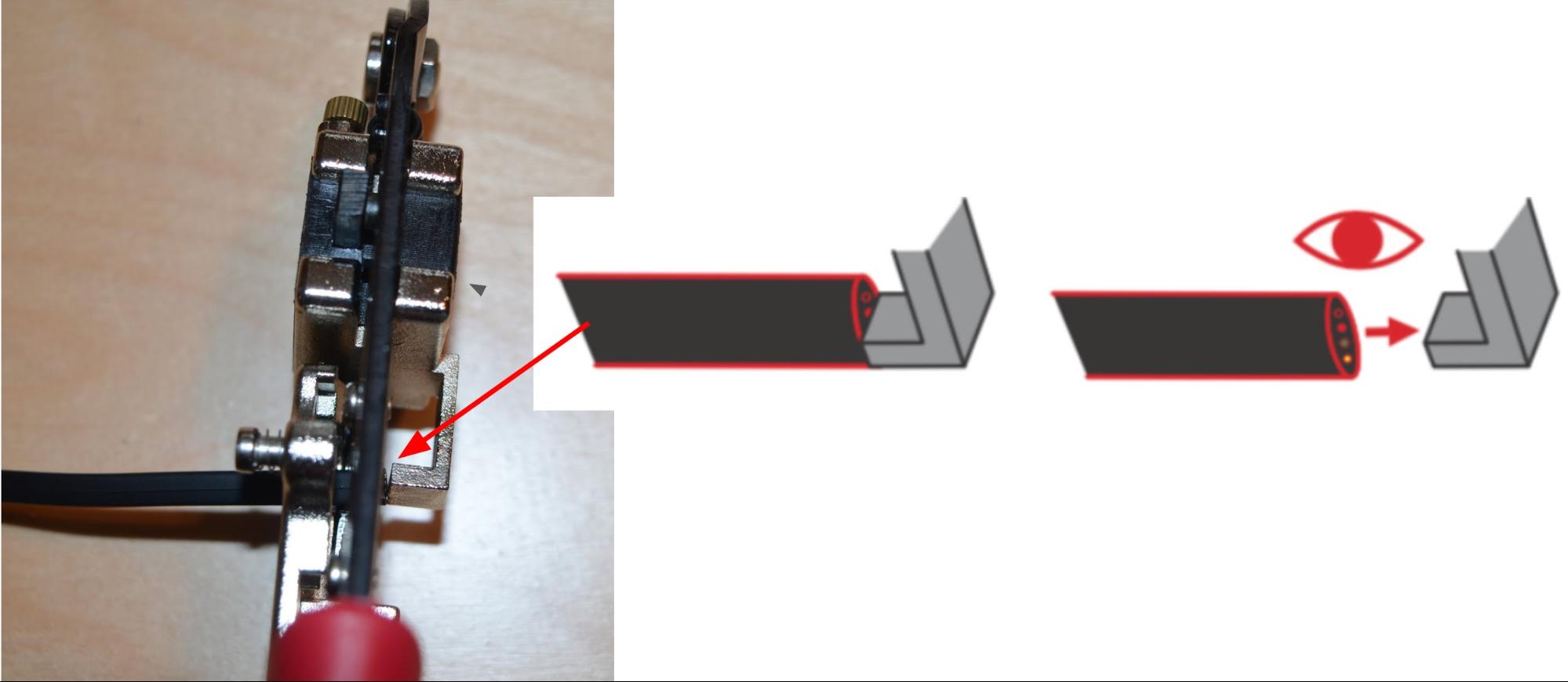

Кабельдің бір ұшын құралдың тазартқыш бөлігіне салыңыз. Кабельді қысу құралының дұрыс жағына салғаныңызға көз жеткізіңіз.

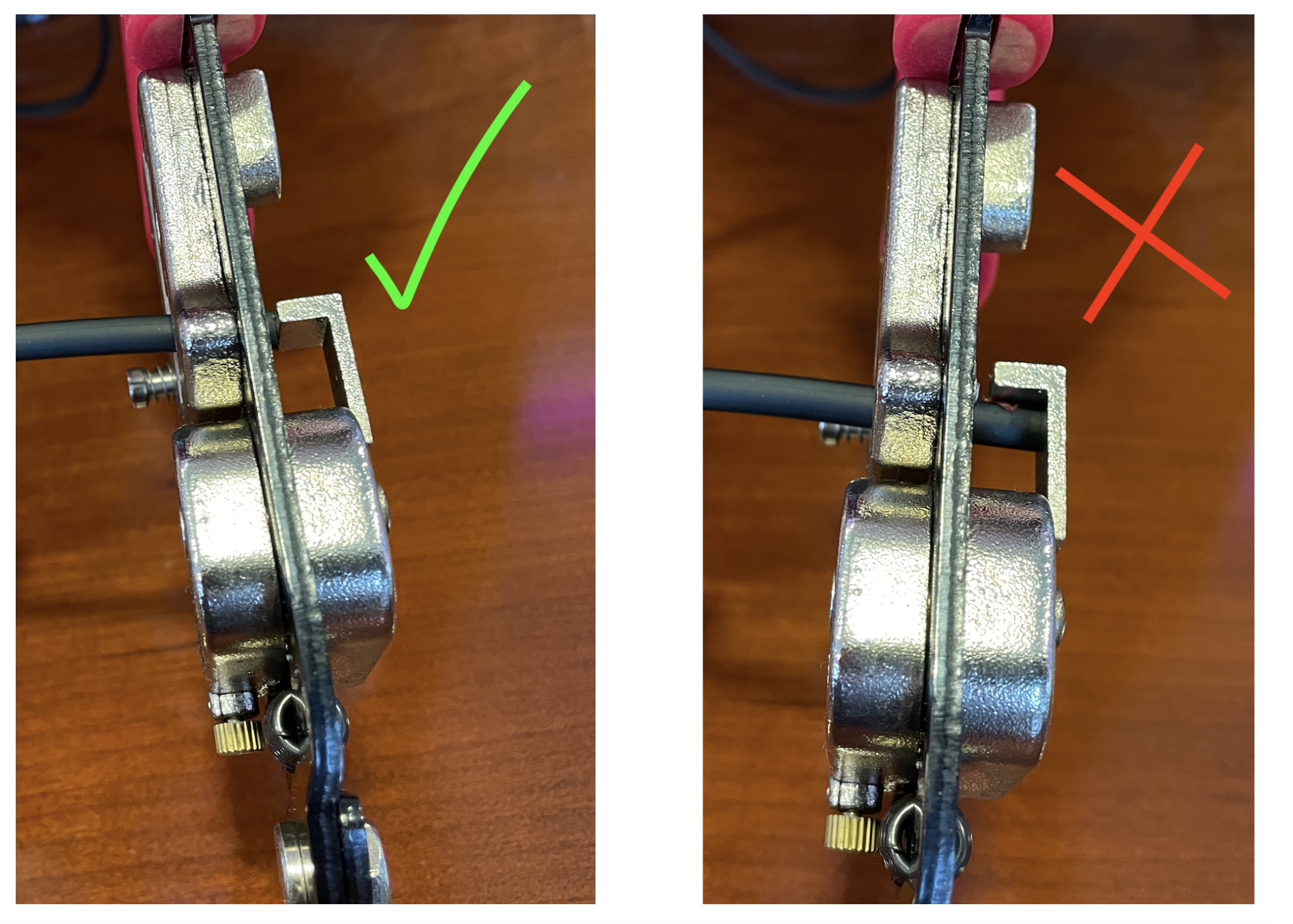

Кабельді құралдың артқы жағындағы тереңдік өлшегіштің ұшымен бірдей етіп туралаңыз.
Кабельді толығымен . Міндетті түрде тығында тоқтаңыз, әйтпесе сіз тым көп қаптаманы алып тастайсыз.
Кабель салынып, тығынға қарсы тұрғанда, құралдың тұтқаларын бірге қысыңыз.
Тұтқалар басылған кезде кабельді айналдыру пайдалы болуы мүмкін. Бұл қара қаптаманы босатуға көмектеседі.
Сыртқы қара қаптама босатылып, алынбағанша ақырын алға-артқа өңдеңіз.
Сақ болыңыз қара қаптаманы алған кезде ішкі сымдарды одан әрі тартып алмаңыз.
Кабельдің екінші жағы үшін алдыңғы екі қадамды қайталаңыз.

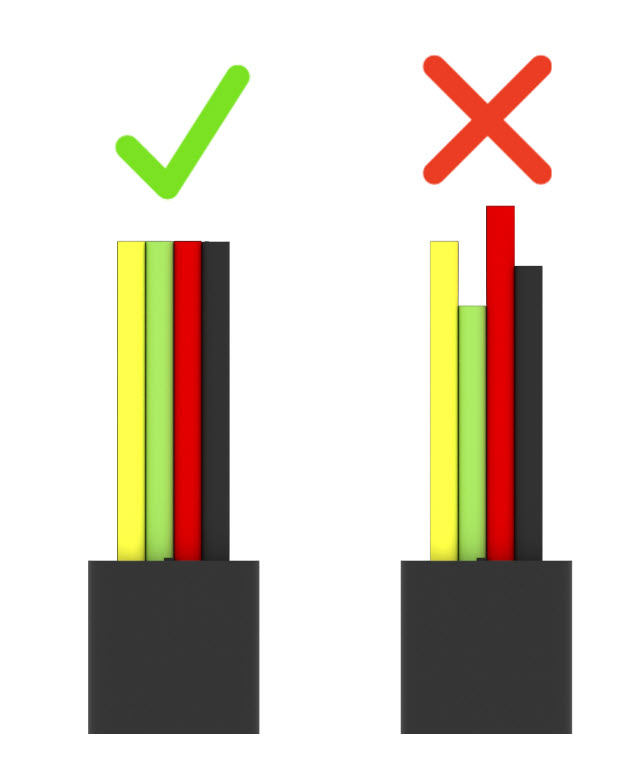

Кабельдің екі жағы да кесілгеннен кейін, барлық түсті сымдардың бірдей болуын тексеріңіз.
Қосқыштарды дұрыс теңестіру
Кабельдің бір ұшын кабель қосқышына толығымен салыңыз. Барлық төрт сым (сары, жасыл, қызыл және қара) қосқыштың соңына дейін созылғанына көз жеткізіңіз.

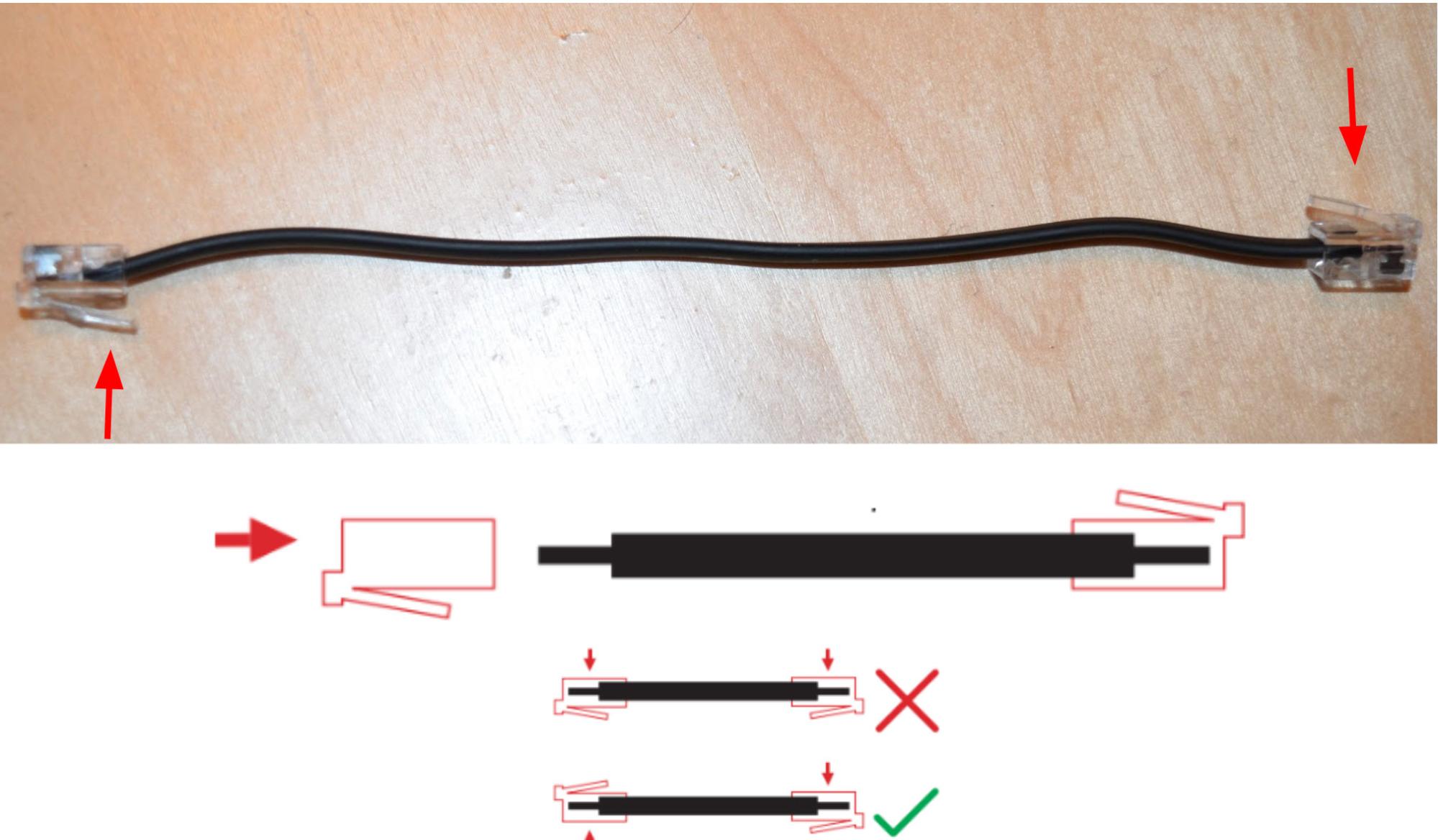

Кабельді 180 градусқа аударып, кабельдің екінші жағындағы төрт сымды басқа кабель қосқышына толығымен салыңыз.

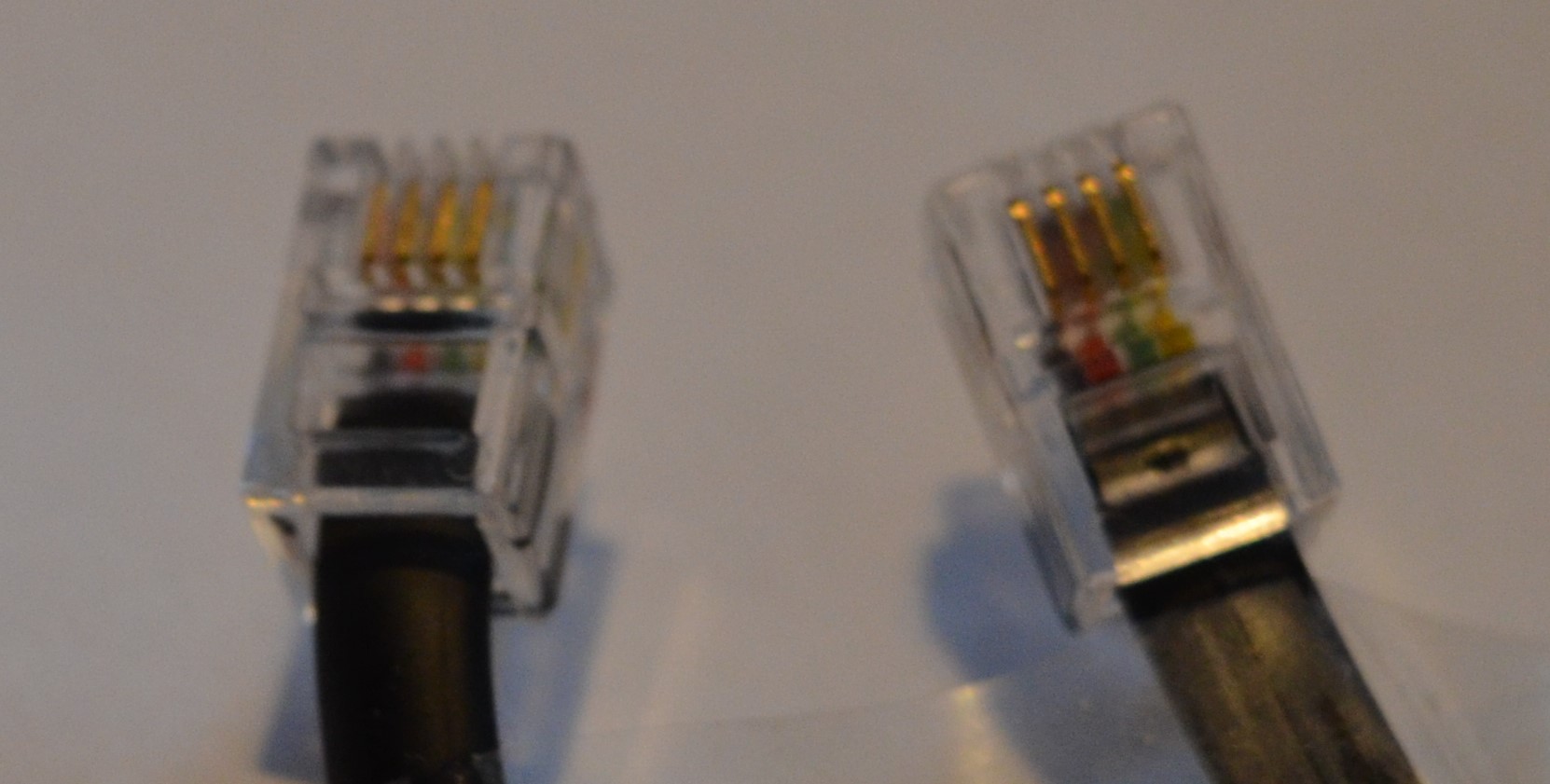

Құлыптау құлақшаларының кабельдің қарама-қарсы жағында болатындай етіп тураланғанына көз жеткізіңіз.
Құлыптау құлақшаларын кабельдің қарама-қарсы жағында болатындай етіп туралау арқылы бұл сымдардың түстерінің реті солдан оңға қарай екі ұшында бірдей болуын қамтамасыз етеді.

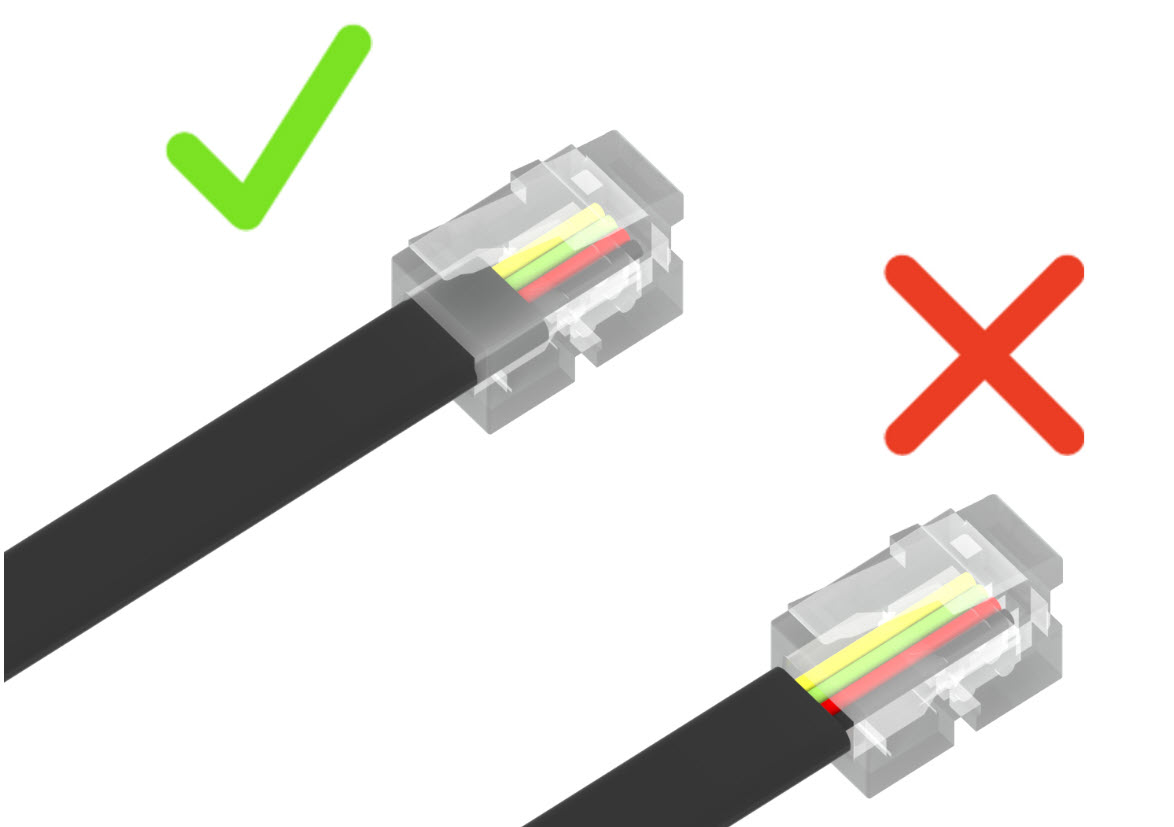

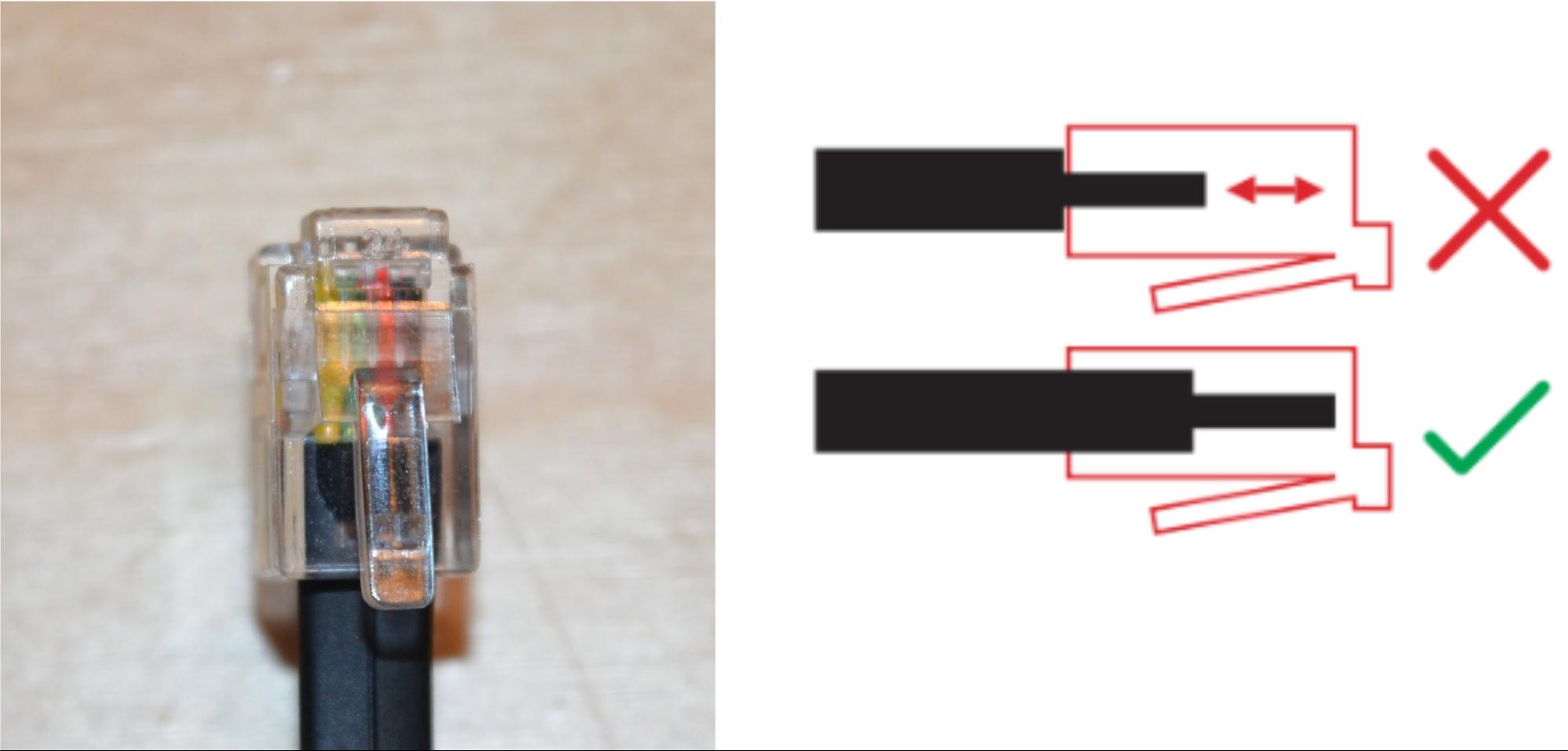

Қара қаптаманың мөлдір қосқышқа салынғанын тексеріңіз. Түсті сымдар ашық болмауы керек.
Байланыстыру және тексеру

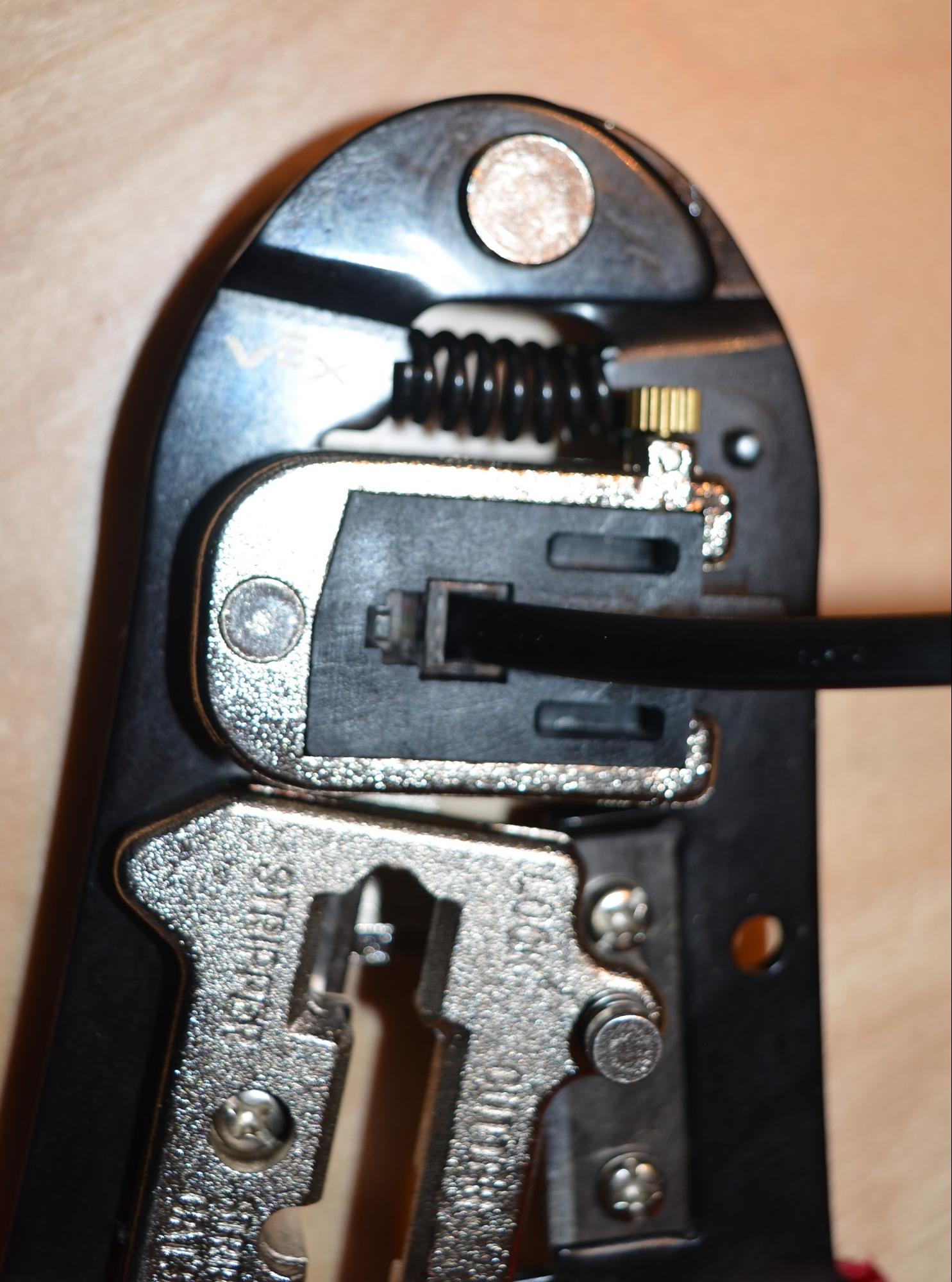

Кабель қосқышын құралдың қысқыш бөлігіне салыңыз. Тұтқаларды қозғалмайынша қатты қысыңыз.
Коннектордың металл ұштарының сымға кіретінін сезіну керек. Енді кабельдің екінші жағындағы қосқышпен қайталаңыз.

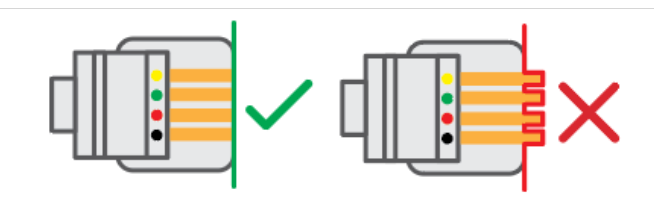

Коннекторларды қысып болғаннан кейін ілгектердің төмен қарай қысылғанына көз жеткізу үшін қосқышты тексеру маңызды.
Бұл өте маңызды. Тізбектер емес болса, жаңа Smart кабель қосылған кез келген Smart портқа зақым келтіреді.
Кабельді қысу және тексеруді аяқтағаннан кейін, жақсы қосылымды тексеріңіз.

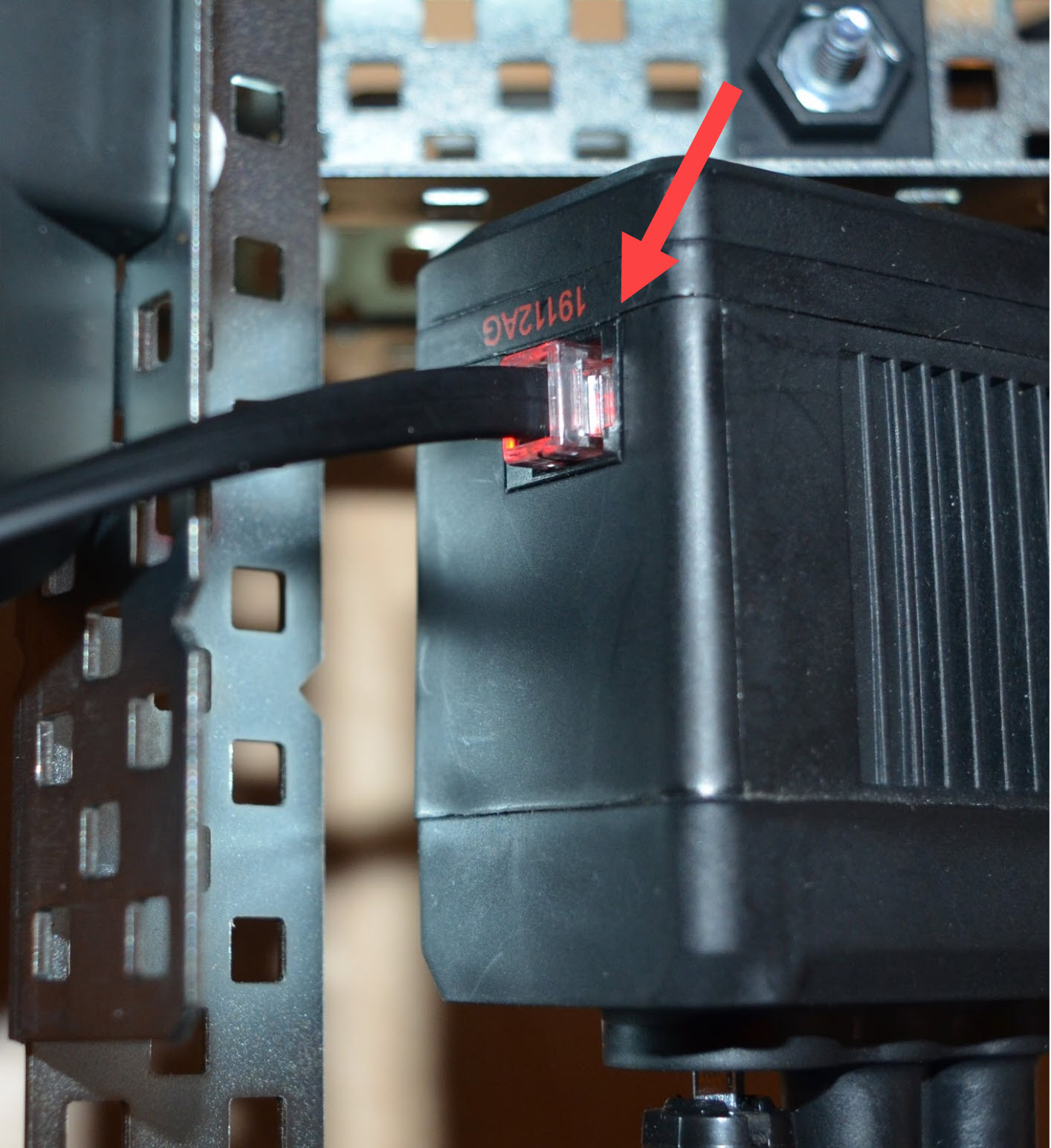

Жаңа таңдамалы ұзындықтағы V5 Smart кабелінің бір жағын V5 робот миының смарт портына, ал екінші жағын V5 Smart моторына қосыңыз.
V5 Robot Brain қосыңыз, егер V5 Smart Motor Smart Port қызыл түспен жанса, байланыс жақсы.
Жаңа кабель қосылымының жақсы екеніне көз жеткізгеннен кейін кабельді кез келген V5 Smart Motor немесе басқа V5 құрылғысымен пайдалануға болады.
Кабельді дұрыс басқару туралы қосымша ақпарат алу үшін осы мақаланы VEX кітапханасынан қараңыз.
