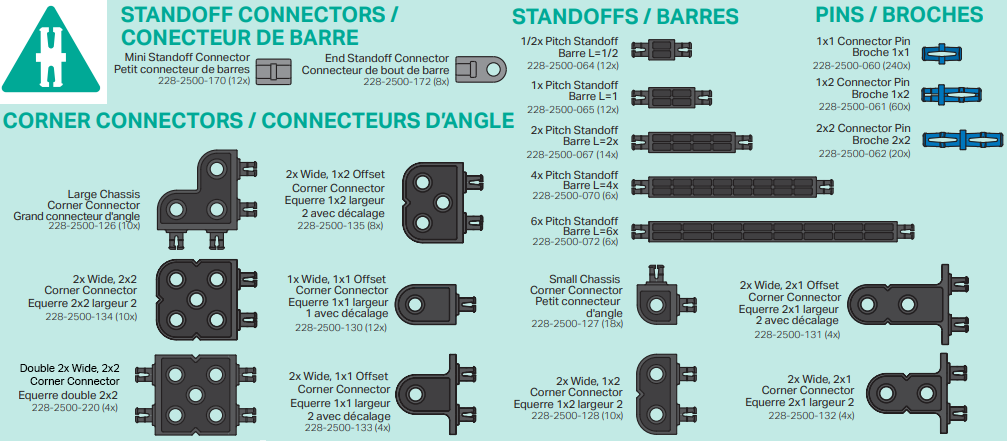

VEX пластик коннекторлары мен тіректері VEX пластикалық құрылыс жүйесінің бекіткіштері болып табылады. (1-ші буын) және (2-ші буын) жинақтарындағы қосқыштар мен ажыратқыштар бірдей жұмыс істейді, бірақ түстері әртүрлі болуы мүмкін. (2-ген) жинақ қосқыштар мен ажыратқыштардың қосымша түрлерін қамтамасыз етеді.

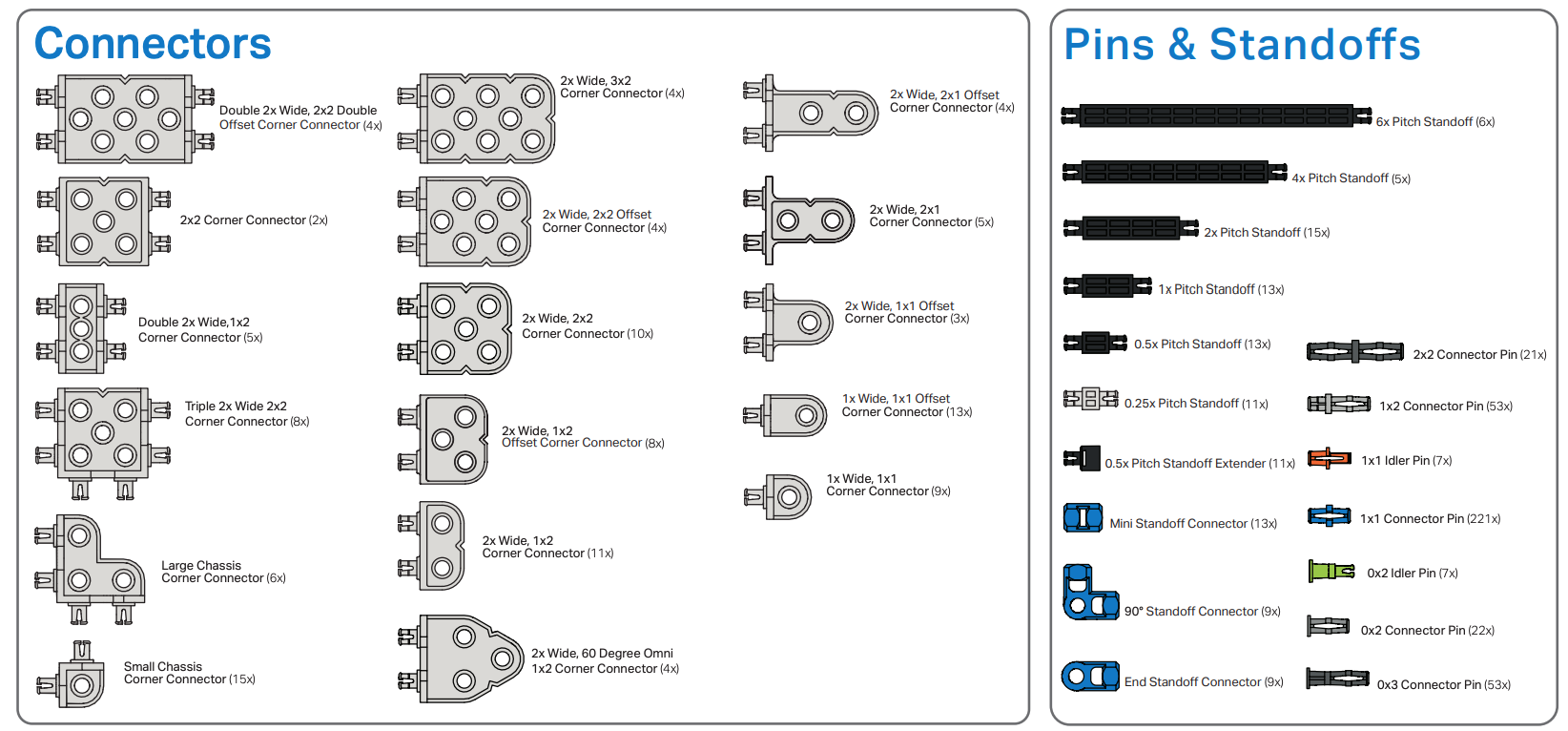

Бұл сурет IQ (2-ші буын) қосқыштары мен тіректерді көрсетеді.
VEX пластмасса қосқыштарының/айырғыштарының функциялары қосқыштың түріне байланысты жалпы пайдаланудан өте арнайы қолдануға дейін ауытқиды.
түйреуіштер
Істікшелер роботтағы электроникадан роботтың құрылымына дейінгі көптеген компоненттерді қосу үшін пайдаланылады. Төменде түйреуіш түрлерінің кейбір мысалдары көрсетілген:

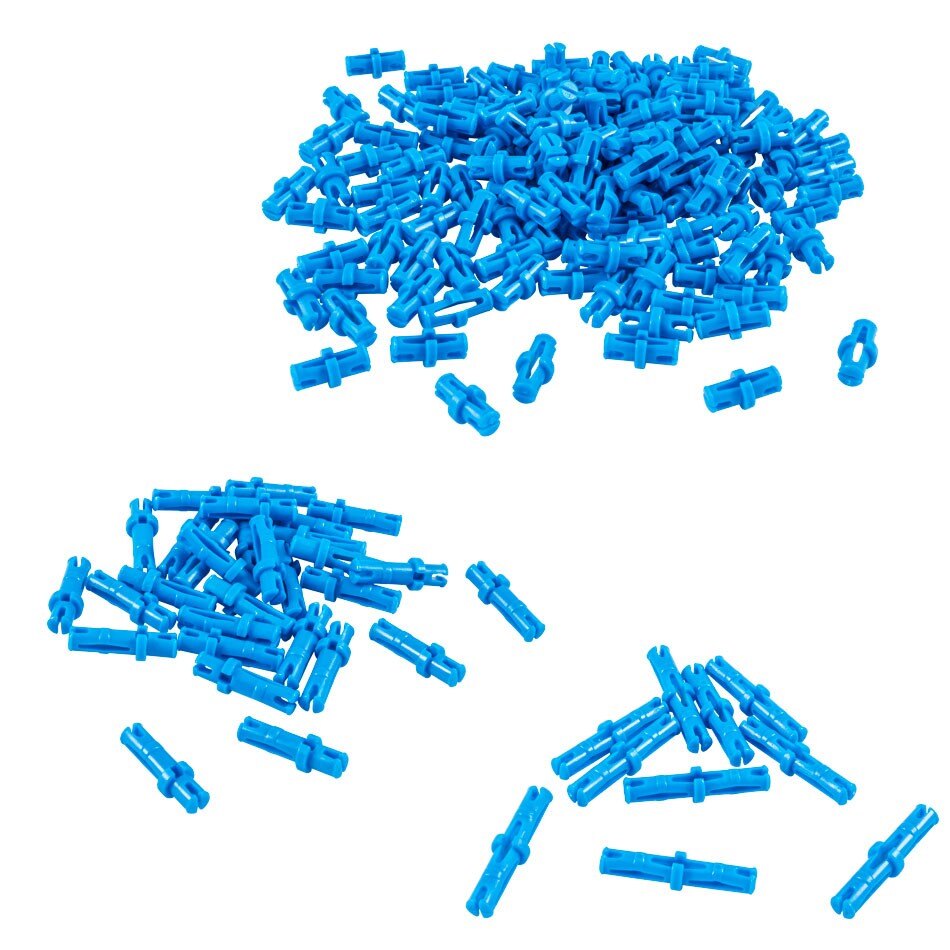

- Коннектордың түйреуіштері бекітуге арналған құрамдас бөліктердің тесіктеріне салуға арналған. Роботтың миын сәулеге қосу сияқты бір компонентті екіншісіне қосуға арналған 1x1 қосқыш түйреуіштер бар. (Мұның мысалын VEX IQ Clawbot құрастыру нұсқауларынан көруге болады.) Бір құрамдас бөлікті екі қосымша құрамдасқа қосатын 1x2 қосқыш түйреуіштері бар, мысалы, бұрыштық қосқышты 2X сәулеге қосу және одан кейін қосымша 1X сәулені қосу. Соңғысы, құрамдастардың екі қосымша қабатына құрамдастардың екі қабатын қоса алатын 2x2 қосқыш түйреуіштері бар. Келесі 3D құрастыруларын қараңыз, мысалы 1x1, 1x2 және 2x2 қосқыш түйреуіштерін пайдалану.
1x1 қосқыш түйреуіштер
1x2 қосқыш түйреуіштер
2x2 қосқыш түйреуіштер

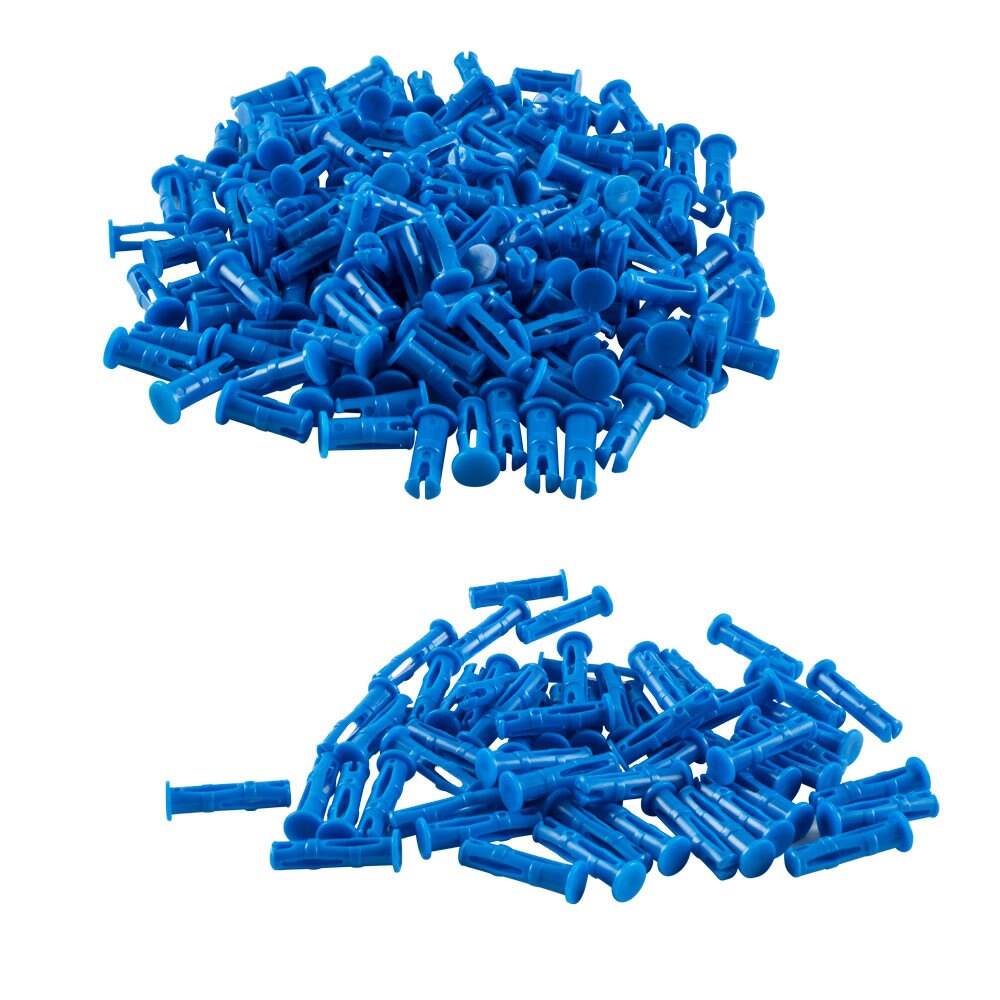

- Қақпағы бар қосқыш түйреуіштер стандартты қосқыш түйреуіштің шығарылу қаупі бар конструкцияларда басқа типті қосылымды қамтамасыз етеді, себебі қақпақты тесік арқылы тарту мүмкін емес. Қақпағы бар қосқыш түйреуіштерді жинақты құрастырғаннан кейін оны нығайту үшін де пайдалануға болады, себебі түйреуіштерді сыртқы бетінен салуға болады. Бұл түйреуіштер бір құрамдастағы тесік арқылы келесі бөліктің тесігіне итеруге арналған. Екі құрамдас бөлікті біріктіруге арналған 0x2 түйреуіштер және компоненттердің үш қабатын қосуға арналған 0x3 түйреуіштер бар.
| Қосқыш түйреуіштер | Қақпалы қосқыш түйреуіштер |
|
|
|
Тоқтаулар
Қатты қосылымды құру кезінде екі бөлікті бір-бірінен бөлу үшін тіректер қолданылады. Бұған мысал ретінде екі 2X арқалықтарды бөлуге болады, осылайша олардың арасына бірқатар жетекті берілістерді орналастыруға болады. Қолдың ұшына шанышқы жасау сияқты ойын бөліктерін өңдеу үшін тіректерді де жинауға болады. Қолжетімді ажыратқыштар 0,5x, 1x, 2x, 4x және 6x ұзындықтарын қамтиды. Төбешіктерге сонымен қатар тоқтау нүктесінің соңында айналу нүктесін жасай алатын End Standoff қосқыштары және тіректерді бір-біріне қосуға мүмкіндік беретін шағын және стандартты тірек қосқыштары сияқты тірек қосқыштары кіреді. Standoff пайдалану мысалын көру үшін келесі 3D құрастыруларын қараңыз.
Бөлшектерді бөлетін тіректер
Ойын бөліктерін өңдеуге арналған стендтер
Әртүрлі ұзындықтағы тіректерді жасау
Бұрыштық қосқыштар
Бұрыштық қосқыштар арқалықтарды, тақталарды және басқа құрамдастарды байланыстыратын үш өлшемді конструкцияларды жасау үшін шексіз дерлік опцияларға мүмкіндік беретін әртүрлі бағыттар бойынша келеді. Қол жетімді бұрыштық қосқыштардың кейбір мысалдарын көру үшін келесі 3D құрастыруларын қараңыз:
2X кең бұрыштық қосқыштар:
2X2, 1X2 және 2X1 конфигурацияларында қол жетімді
2X кең офсетті бұрыштық қосқыштар:
2X2, 1X2 және 2X1 конфигурацияларында қол жетімді
Қос 2x кең, 2x2 бұрыштық қосқыштар және үштік 2x кең, 2x2 бұрыштық қосқыштар:
Екі параллель құрамдас бөліктерді бөлу және қосу үшін қолданылады
IQ (2-ші буын) жинақтары 60 Degree Omni 1x2 Corner Connector және т.б. сияқты қосымша бұрыштық қосқыш опцияларын қамтиды.
