Шайбалар мен аралық бөліктер - ортаңғы тесігі бар әртүрлі қалыңдықтағы шыбықтар, білік немесе бұранда тесіктен оңай өтетіндей етіп өлшемді.
VEX EDR жүйесімен қол жетімді шайбалардың негізгі мақсаты үйкелісті азайту үшін стационарлық құрамдас пен айналмалы құрамдас арасындағы интерфейсті қамтамасыз ету болып табылады. Мысалы, шайбаны білік мойынтірегі мен білік жағасы арасындағы білікке қойғанда, олардың арасында еркін айналдыру компонентін қамтамасыз ету арқылы қозғалмайтын мойынтірек пен білікке бекітілген білік жағасы арасындағы үйкелісті азайтады.

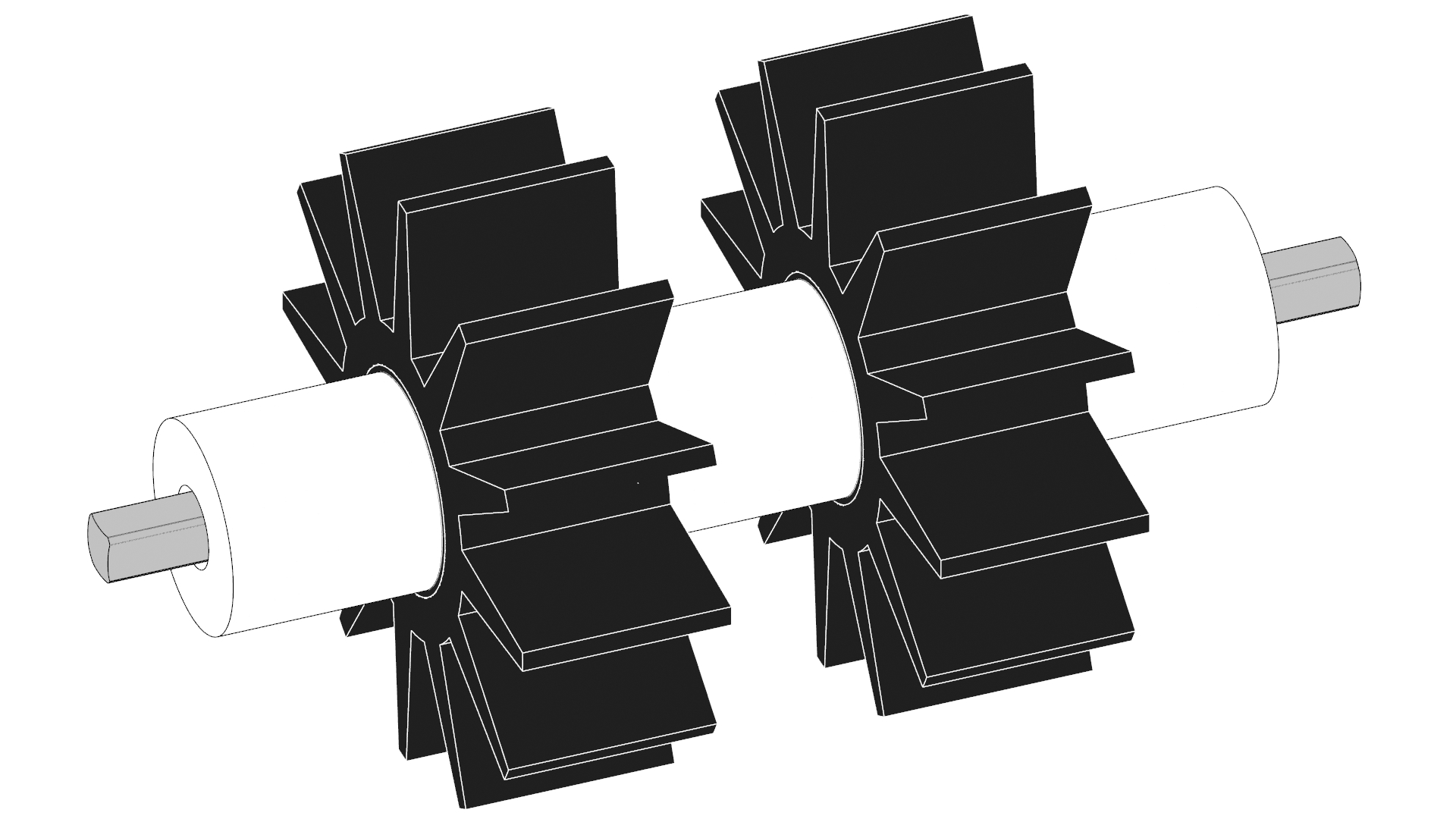

Араластырғыштардың бірнеше мақсаттары бар. Бір мақсат - екі құрамдас арасындағы кеңістікті сақтау үшін аралықтарды пайдалануға болады. Бұл кеңістік айналдыру дөңгелегі сияқты құрамдас көрші металл құрылымға үйкелмеуі үшін қажет болуы мүмкін немесе аралық бөліктер біліктегі құрамдас бөліктер арасында бос орынды қамтамасыз ете алады. Мысалы, білікке қабылдау роликтерінің арасына аралықтарды орналастыру жарыс ойынының бөліктерін тиімдірек қабылдауды қамтамасыз етуі мүмкін.
| Қабылдау роликі | |
Аралық бекіткіштердің тағы бір мақсаты - бұранда мен гайканы шамадан тыс бұраудан және орнатылып жатқан құрамдас бөлікті деформациялаудан сақтау. Бекіту саңылаулары бар тісті доңғалақтар мен тісті доңғалақтардың тісті доңғалақ немесе тісті доңғалақ тістерінен әрі қарай шығып тұратын қалыпталған орталық түйіні болады. Тісті доңғалақты немесе тісті доңғалақты дөңгелекке немесе металл құрылымдық құрамдас бөлікке орнатқанда, бұрандаларды дөңгелекке немесе металл құрылымдық құрамдас бөлікке орнатпас бұрын, бұрандаларды тісті доңғалақтың/тісті доңғалақтың бекіту саңылаулары арқылы, содан кейін бұрандаларға аралық бөлікті орнату керек. Бұл аралық тетіктердің ені кем дегенде тісті беріліс немесе тісті доңғалақ торы шығып тұрғандай болуы керек. Егер бұл орын алмаса, бұранданы бекіткіш гайкамен қатайтқанда, бұранданы шамадан тыс тартып, тісті доңғалақты немесе тісті доңғалақты деформациялауға болады.

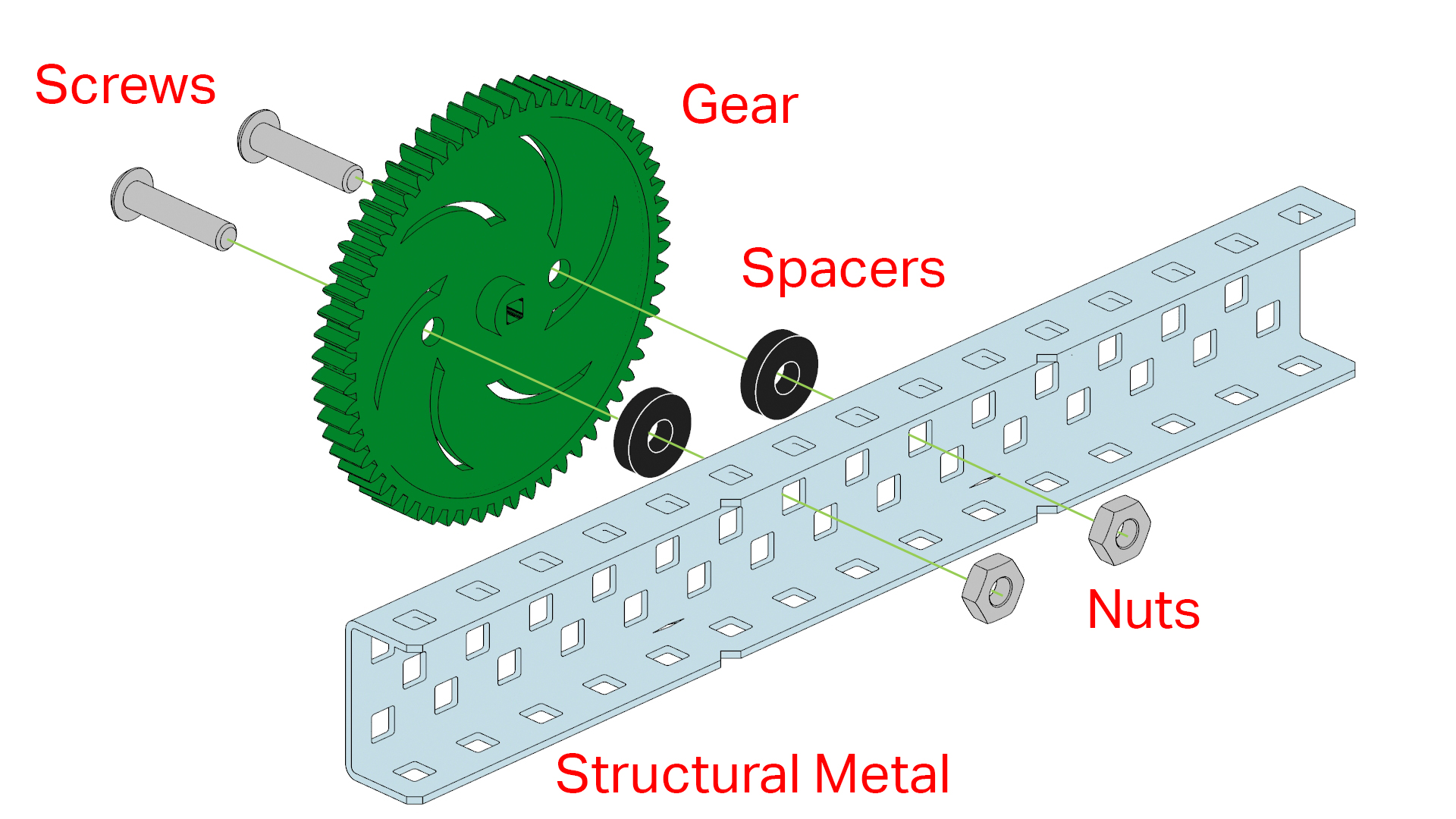

Конструкциялық металл бөлігіне аралықтары бар тісті доңғалақты орнату мысалы
Қол жетімді шайбалар мен аралық бөлшектер:

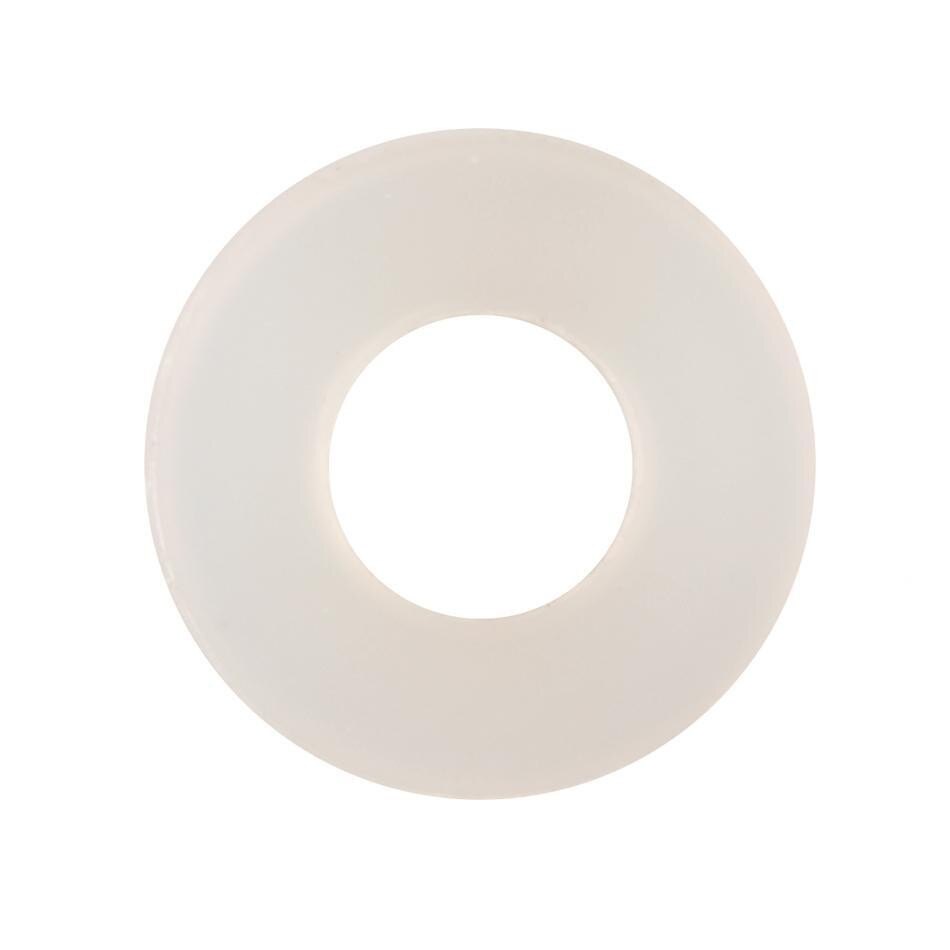

Тефлон шайбалары қол жетімді шайбалар/аралық бөлшектердің ішіндегі ең жұқа болып табылады және үйкеліс коэффициенті төмен.

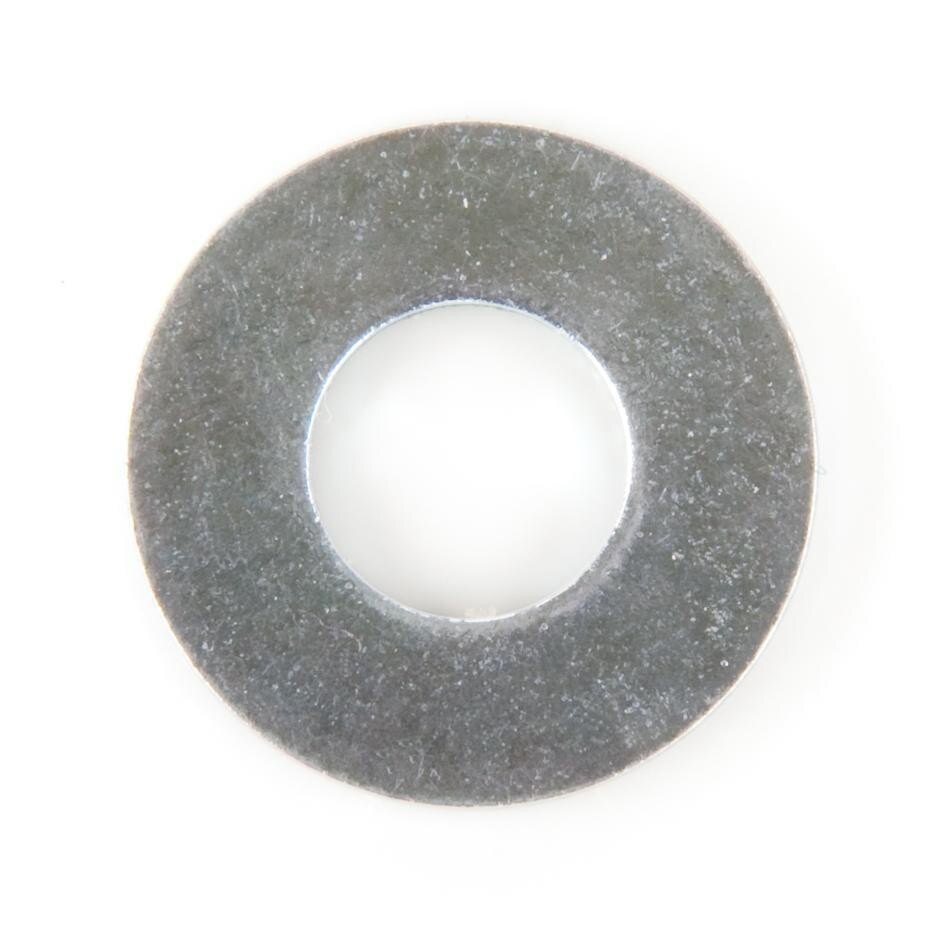

Болат шайбалар өте берік және жақсы әмбебап шайғыш болып табылады.

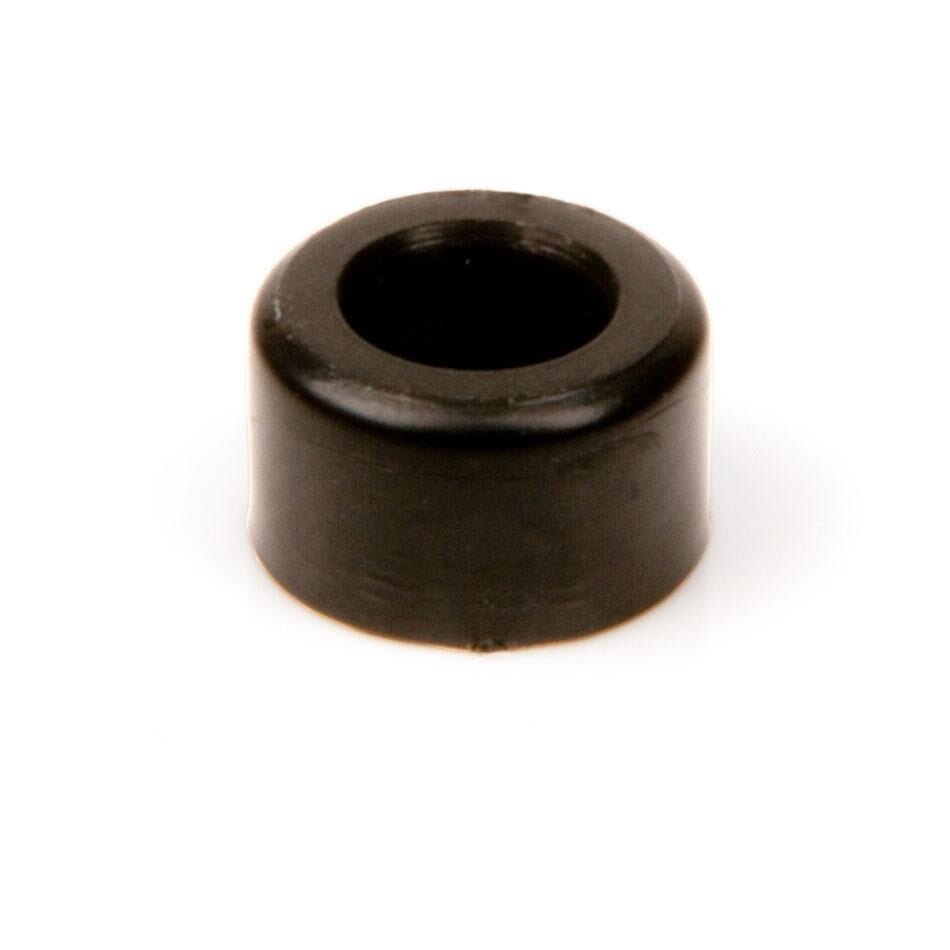

Пластикалық аралықтар екі қалыңдығы 4,6 мм және 8 мм болады. Бұл қара аралық тетіктер қол жетімді аралық тетіктердің ең кіші диаметрі болып табылады және доңғалақ пен құрылымдық металл бөлігі арасындағы білікке сияқты көп жанасу беті қажет емес қолданбалар үшін өте қолайлы. Бұл аралық тетіктер жоғарыда айтылғандай бірге орнатылған кезде құрылымдық металл бөлігі мен тісті доңғалақ/тісті доңғалақ арасындағы бұрандадағы бос орынды толтыру үшін де жақсы жұмыс істейді.
Нейлон аралығы ⅜” OD және 1⁄2” OD нұсқаларында қол жетімді. Екі сорт 4 түрлі қалыңдықты қамтитын әртүрлі пакеттерде келеді. Бұл аралық құрылғылар мұнара мен роботтың қолы арасындағы білікке бос орынды толтыру сияқты үлкенірек контакт бетінен көбірек қолдау қажет болатын қолданбалар үшін жақсы жұмыс істейді.

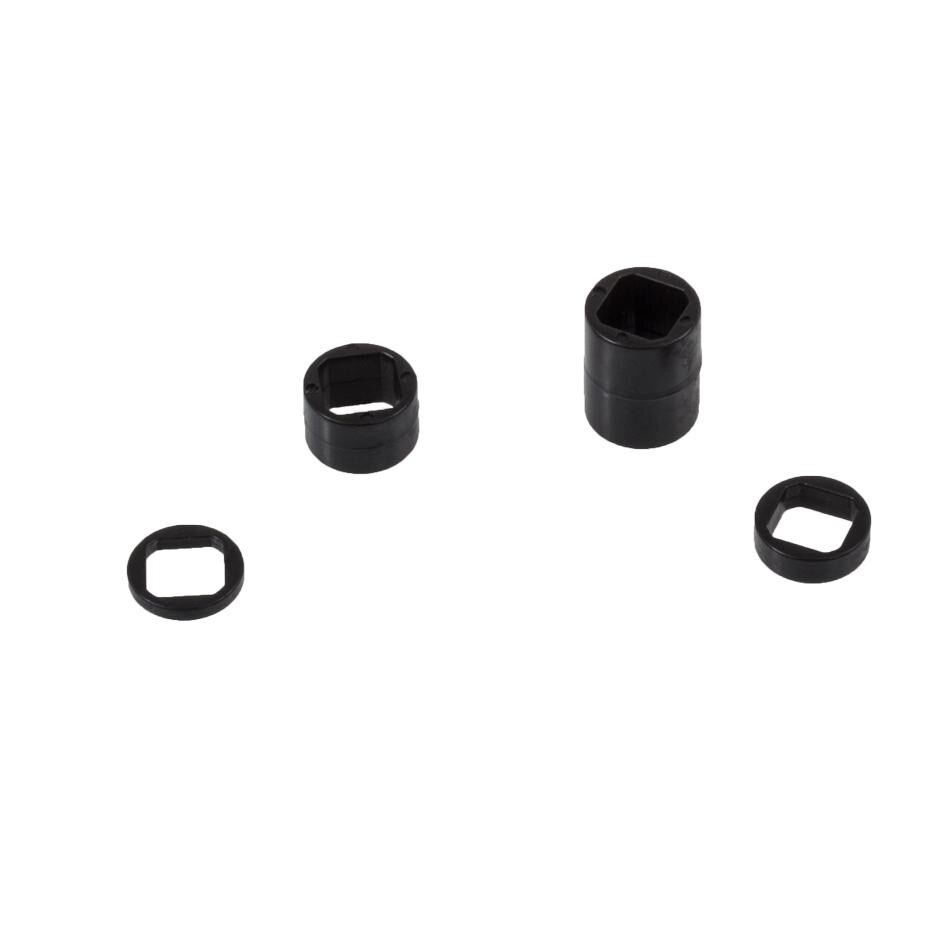

Жоғары беріктік аралықтары жоғары беріктік біліктері үшін арнайы жасалған. Пластикалық жоғары беріктік аралықтары 4 түрлі қалыңдығын қамтитын жоғары беріктік аралық жинақта келеді. Беріктілігі жоғары аралықтардың ортаңғы тесігі бар, ол жоғары беріктік білігіне сәйкес келеді және олар білікке еркін айналмайды.
| Тефлон жуғыш | Болат жуғыш | Пластикалық жуғыш | Нейлон аралығы | Жоғары беріктік аралығы |
Ескертпе: VEX Robotics Competition бағдарламасында «VEX емес бұрандалар» туралы ойын ережесі бар, ол кез келген коммерциялық қол жетімді №4, №6, №8, M3, M3.5 немесе M4 ұзындығы 2 дюймге (50,8 мм) дейін ( номиналды) және осы бұрандаларды орнату үшін кез келген коммерциялық қол жетімді гайка, шайба және/немесе аралық тетік (ұзындығы 2 дюйм / 50,8 мм дейін)
Саудада қол жетімді құлыптау шайбалары бар, мысалы, жаңғақтардың босап кетуіне жол бермеу үшін алты қырлы гайкалармен бірге пайдалануға болатын Бөлінген құлыпты шайбалар және тіс бекіткіш шайбалар. Бұдан басқа, сатылатын шайбалар мен аралықтардың көптеген басқа түрлері мен өлшемдері бар.
