Clawbot Brain - V5 нұсқасына көшіңіз

1-қадам: Қажетті бөлшектерді жинап, VEX ARM® Cortex® негізіндегі микроконтроллерді алып тастаңыз

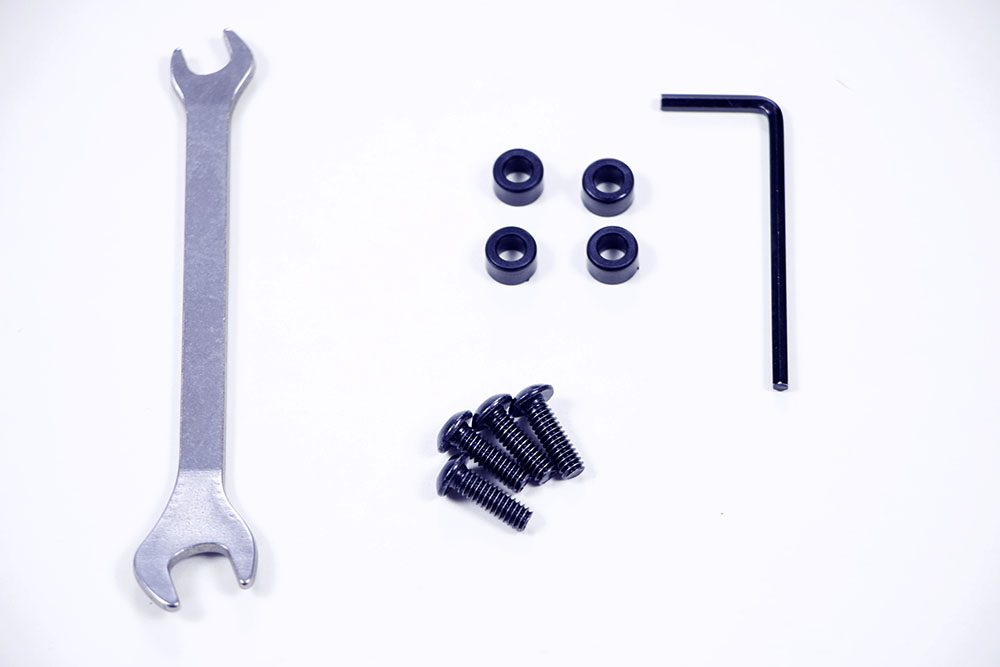

• Саған қажет болады:
  • (1) V5 робот миы (көрсетілмеген)
  • (4) 4,6 мм Пластикалық аралықтар
  • (4) №8-32 x 1/2” бұрандалар
  • (1) 3/32 дюймдік алтыбұрышты кілт
  • (1) 11/32 дюймдік кілт
  • (1) VEX EDR Clawbot құрастырылған (көрсетілмеген)
• V5 робот миын және оның сымдарын тексергіңіз келсе, сізге V5 робот батареясы да қажет болады.
• Жалғастырмас бұрын VEX ARM® Cortex® негізіндегі микроконтроллерді роботтан шығару үшін кілт пен алтыбұрышты кілтті пайдаланыңыз.

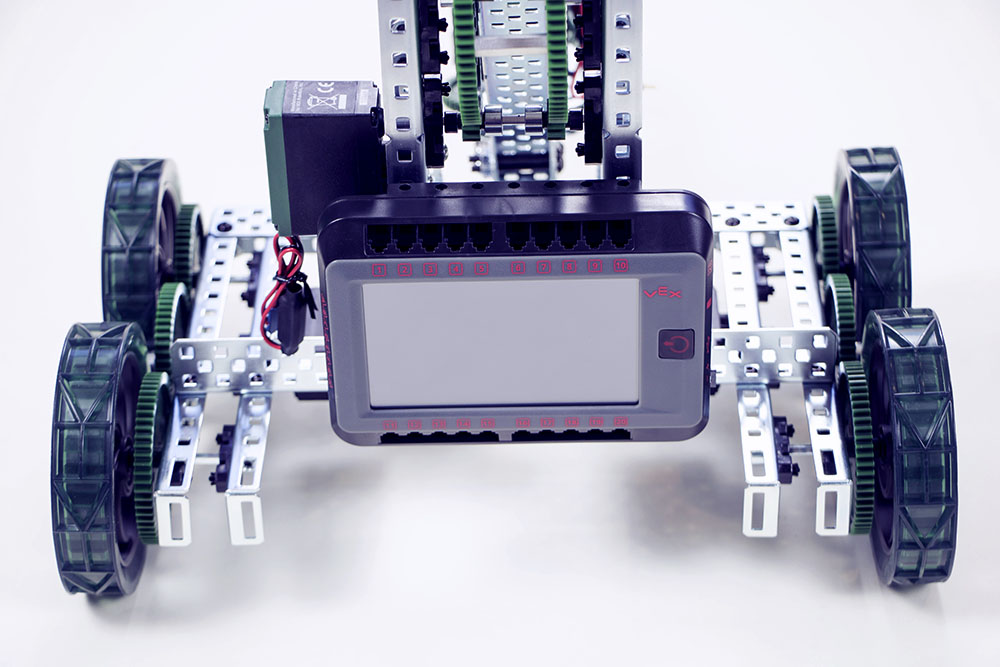

2-қадам: V5 робот миын орналастырыңыз

• Clawbot қолы үшін қабырға құрылымының төменгі артқы жағында миға жеткілікті орын бар екеніне көз жеткізіңіз.
• Қабырғаның төменгі жағынан төртінші және жетінші тесіктерді пайдаланып миды орнатыңыз.

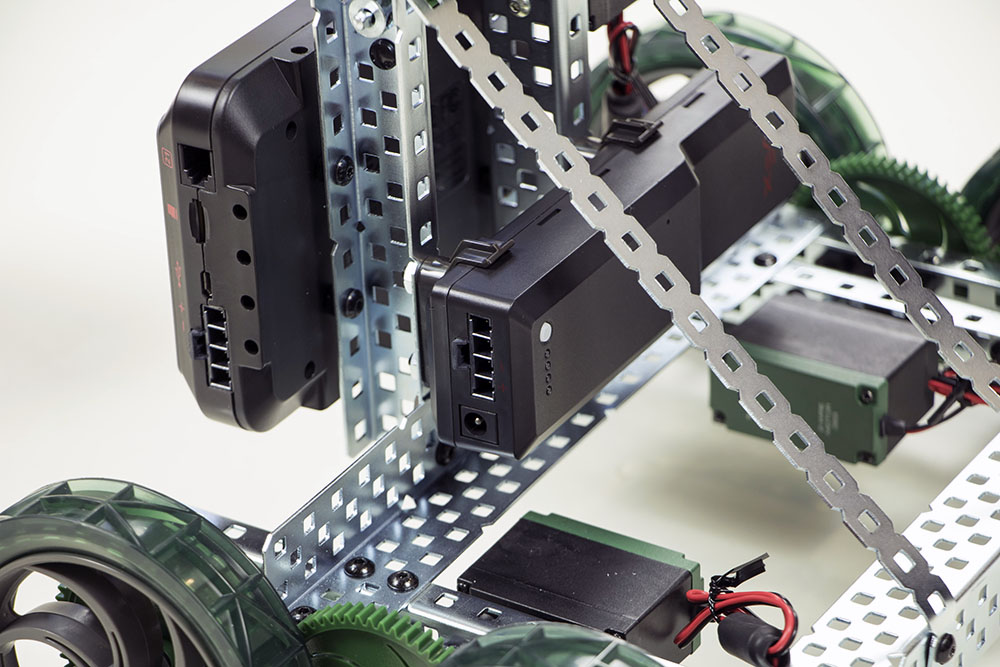

3-қадам: V5 робот миын бекітіңіз

• Clawbot-те бұрандалар мен басқа компоненттерге орын беру үшін V5 робот миы мен қабырға құрылымы арасындағы төртінші және жетінші саңылаулардағы төрт 4,6 мм пластик аралықтарды пайдаланыңыз.
• V5 робот миын аралық бөліктердегі бұрандалы тесіктер арқылы Clawbot құрылымына бекіту үшін төрт №8-32 бұранданы пайдаланыңыз.

4-қадам: V5 робот миын қосыңыз

• Егер ол әлі болмаған болса, V5 робот батареясын миға қосып, V5 робот миын қосыңыз.
• VEX 393 моторларын пайдалансаңыз, қозғалтқыштарды V5 робот миына A-дан H таңбалары бар 3 сымды порттарға қосу үшін Мотор контроллерін 29 пайдаланыңыз.
• Егер VEX EDR ескі сенсорлары пайдаланылса, оларды A және H таңбалары бар 3 сымды порттарға қосыңыз.
  • Сенсорлардың дұрыс жалғанғанын тексеру үшін Құрылғы ақпараты экранын, содан кейін 3 сымды порттар экранын (үшбұрыштағы жұлдызша тәрізді) түртіңіз.
