Қажетті бөліктерді жинаңыз

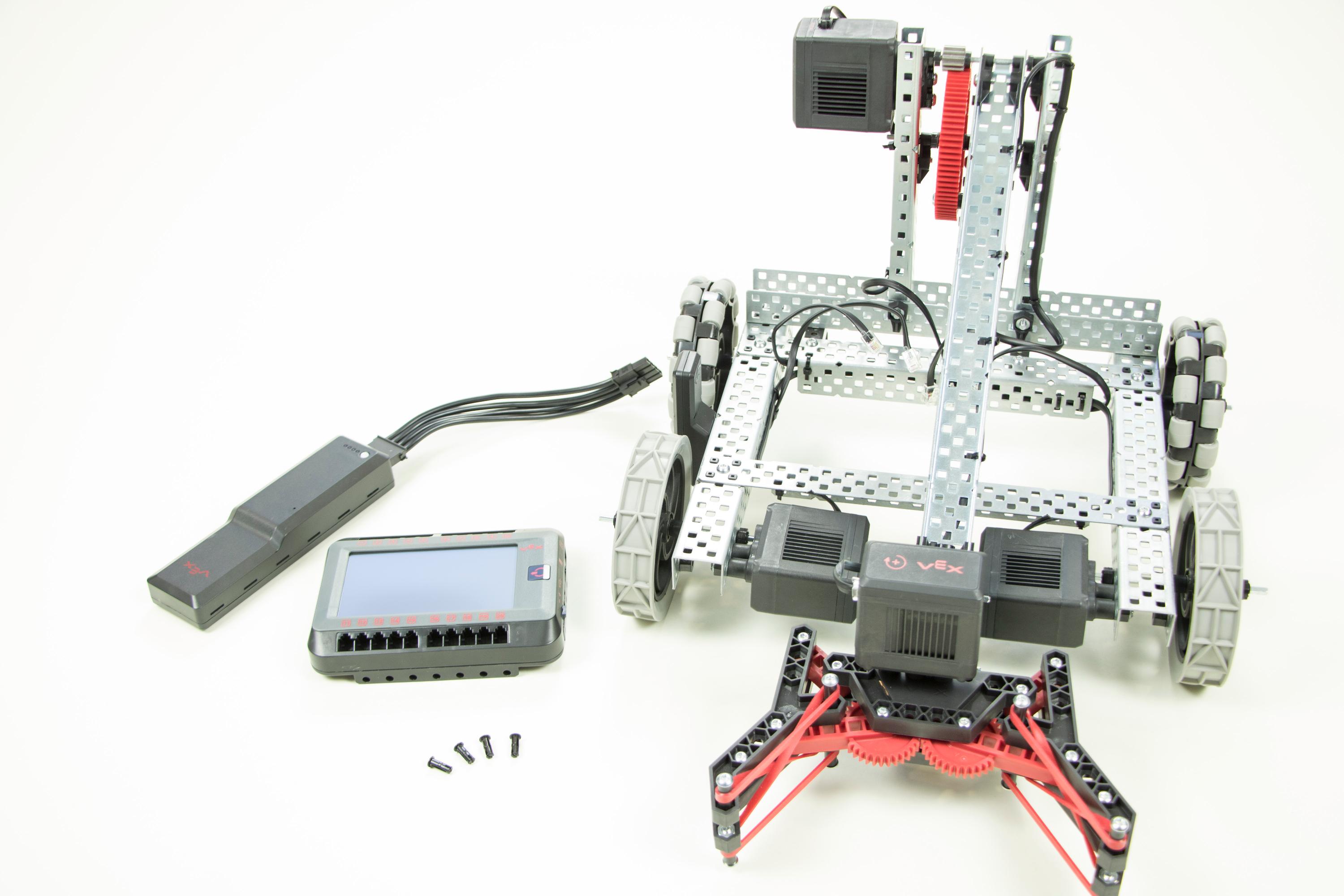

V5 миын орнатуға және сымға қосуға қажетті барлық элементтермен жұмыс кеңістігі. Бұл элементтерге зарядталған V5 робот батареясы, V5 робот миы, V5 миына арналған орыны бар шасси және 4 қосқыш түйреуіш кіреді.

V5 робот миын орнату үшін сізге келесі элементтер қажет:

Зарядталған V5 робот батареясы
V5 робот миы
V5 робот миын орнату үшін жеткілікті орыны бар шасси
V5 робот миын шассиге орнату үшін 4 қосқыш түйреуіштер

V5 робот миын қосқыш түйреуіштерді пайдаланып орнатыңыз

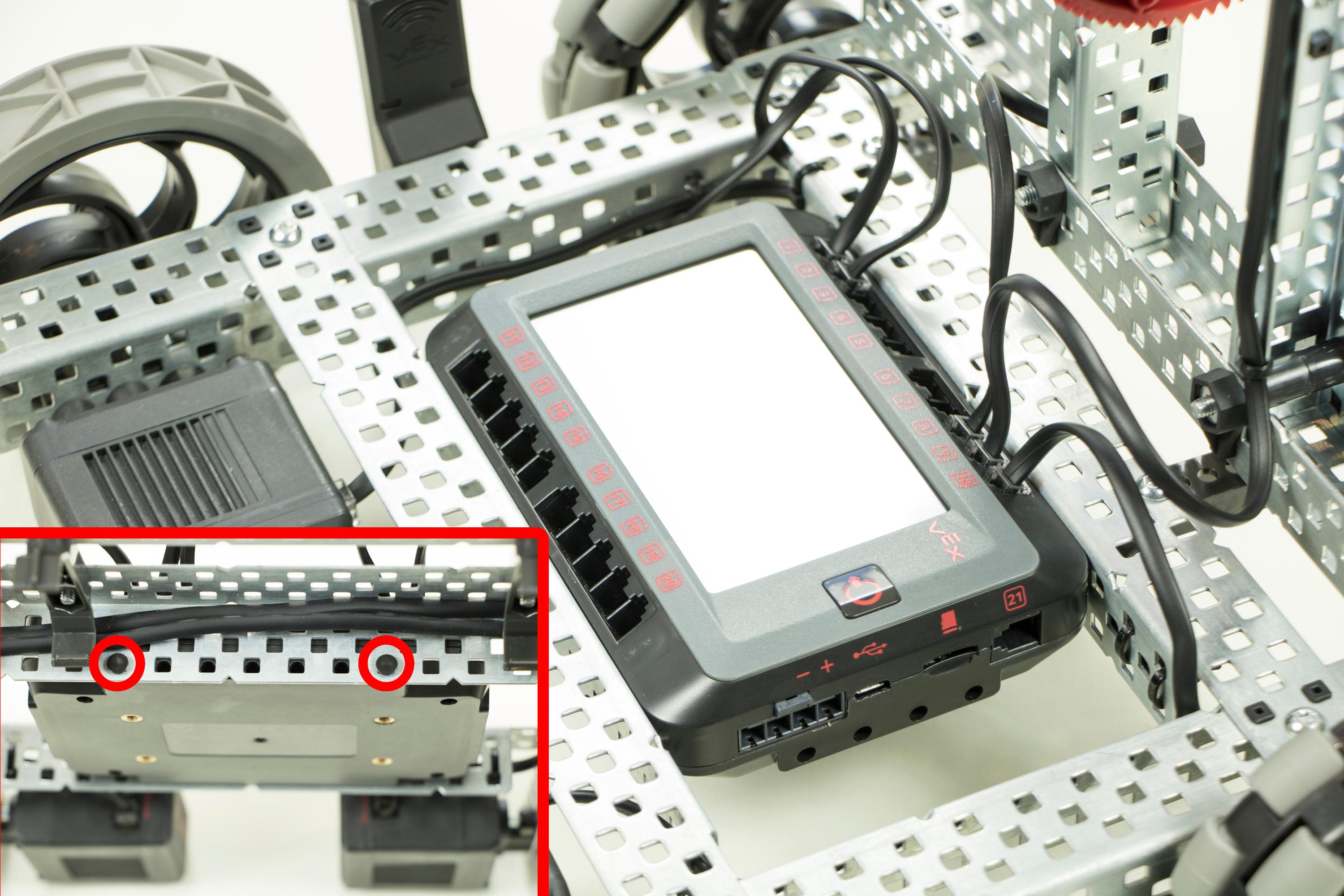

V5 Brain шассиге орнатылған. Бұрыштағы диаграмма V5 миын бүйіріндегі тесіктерді пайдаланып орнату үшін қосқыш түйреуіштерді пайдалануға болатынын көрсетеді.

V5 робот миын шассиге орнатқыңыз келетін жерде ұстаңыз.

V5 робот миын шассиге мидың бүйірлеріндегі тесіктерді пайдаланып орнату үшін қосқыш түйреуіштерін пайдаланыңыз.

ЕСКЕРТПЕ: V5 робот миын мидың артқы жағындағы фланецтер немесе бұрандалы тесіктер арқылы да орнатуға болады.

V5 робот аккумуляторын V5 робот миына қосыңыз

V5 Brain батарея порты арқылы V5 робот батареясына қосылғанын көрсетеді. Робот батареясы шассиге де орнатылған.

V5 робот батареясын батарея портына қосу арқылы қосыңыз.

Миды орнату және сымдарды қосу бойынша толығырақ нұсқаулардыV5 Clawbot құрастыру нұсқауларықараңыз.

Құрылғыларды V5 робот миына қосыңыз

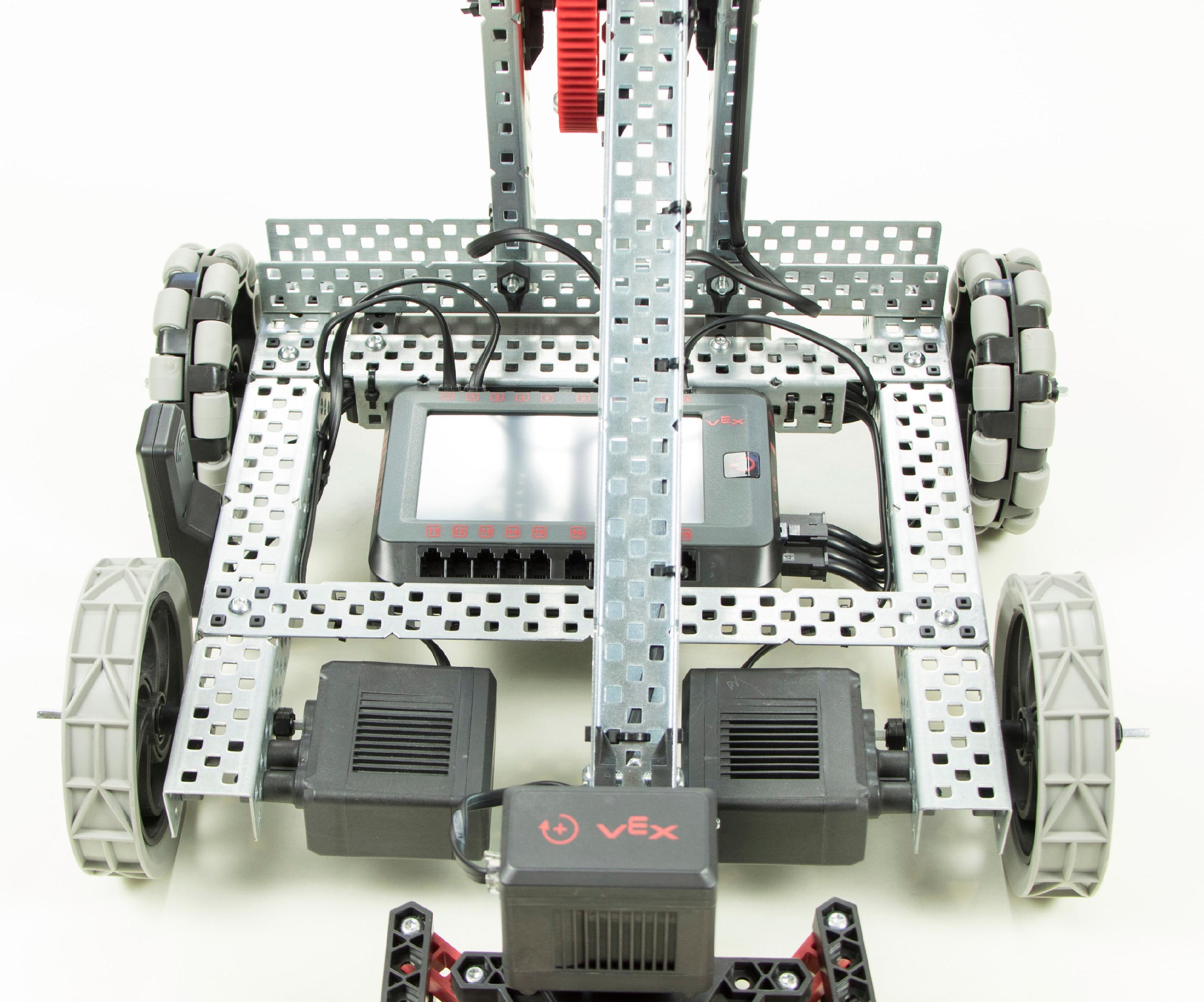

V5 Brain смарт порттары арқылы шассидегі құрылғыларға қосылғанын көрсетеді. Бұл мысалда V5 Clawbot құрастырылуда, сондықтан таңдалған Smart порттар сол құрылымға сәйкес келеді.

Құрылғыларды V5 Robot Brain жүйесіндегі тиісті порттарға қосыңыз.

V5 Clawbot құрастыру кезінде дұрыс порт конфигурациялары үшінV5 Clawbot құрастыру нұсқауларын қараңыз.
