Clawbot батареясы - V5 нұсқасына көшіңіз – VEX кітапханасы

1-қадам: Қажетті бөлшектерді жинап, EDR батареясын шығарып алыңыз

VEX Cortex микроконтроллерінің кескіні оның дизайны мен орналасуын, VEX Robotics жобаларына арналған аппараттық ресурстардың бөлігі болып табылады, білім беру және бәсекеге қабілетті қолданбаларға арналған сенсорлармен және қозғалтқыштармен интеграцияны көрсетеді.

Сізге келесі заттар қажет болады:
- (1) V5 робот батареясы (көрсетілмеген)
- (1) V5 робот батареясының кабелі (көрсетілмеген)
- (2) V5 батарея қыстырғыштары (көрсетілмеген)
- (4) №8-32 x 1/2" бұрандалар
- (4) №8-32 Жаңғақтарды сақтайды
- (1) 11/32" кілт
- (1) 3-32 дюймдік алтыбұрышты кілт
- Құрылған VEX EDR Clawbot (көрсетілмеген)
Батареяға сым қосқыңыз келсе, сізге роботқа орнатылған V5 Robot Brain қажет болады.
Жалғастырмас бұрын роботтан VEX EDR батарея белдіктерін және 7,2 В робот батареясы NiMH алу үшін кілт пен алтыбұрышты кілтті пайдаланыңыз.

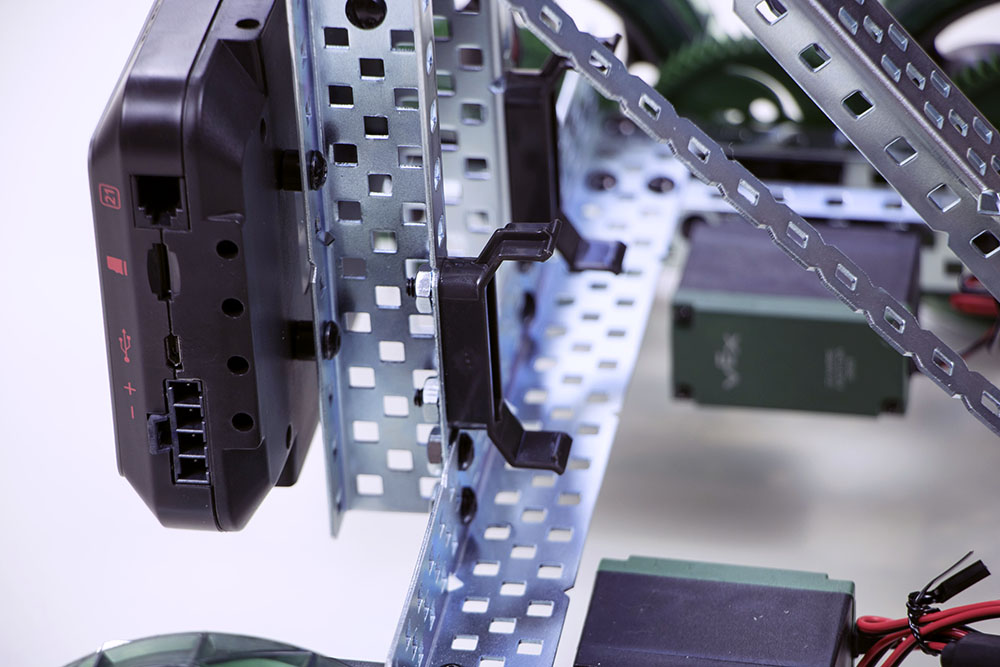

2-қадам: V5 батарея қыстырғыштарын орнатыңыз

VEX Robotics құжаттамасындағы Cortex санатына сәйкес робототехника жобаларына арналған әртүрлі сенсорлар мен қозғалтқыштарды көрсететін VEX Cortex микроконтроллерінің аппараттық құрамдас бөліктерін көрсететін сурет.

Clawbot тұтқасы үшін екі V5 батарея қыстырғышын ішкі қабырға құрылымының төменгі жағына орнатыңыз.

3-қадам: V5 робот батареясын қыстырғыштарға бекітіңіз

VEX Robotics үшін Cortex санат ресурстарының бөлігі ретінде робототехника жобалары үшін қосылымдар мен орналасуды бейнелейтін VEX Cortex микроконтроллерінің аппараттық құрамдас бөліктерінің диаграммасы.

Батареяны оның орнына түскенін естігенше және сезгенше қысқыштарға басыңыз.

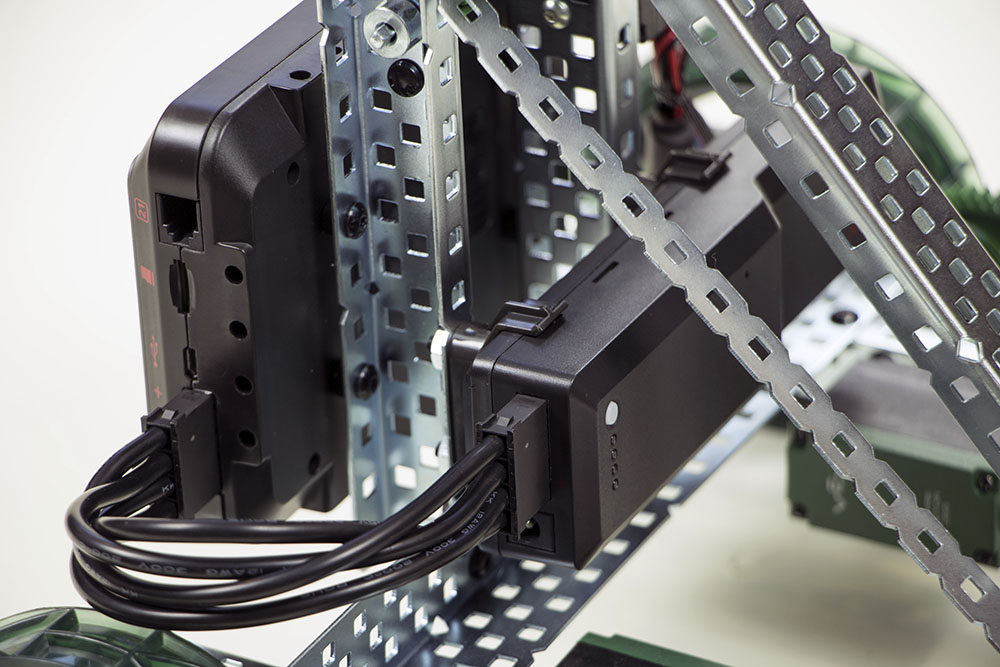

4-қадам: V5 робот батареясын қосыңыз

VEX Cortex микроконтроллерінің кескіні оның дизайны мен мүмкіндіктерін көрсететін робототехника жобаларына арналған аппараттық ресурстарға, соның ішінде бағдарламалауды және сенсорлармен және қозғалтқыштармен интеграцияны көрсетеді.

Аккумулятор кабелін пайдаланып батареяны V5 робот миына жалғаңыз.
Батареяны монтаждау және сымдарды қосу бойынша толығырақ нұсқаулардыV5 Clawbot құрастыру нұсқауларынанқараңыз.
