V5 3 сымды бампер қосқышын орнату және сымдау v2 – VEX кітапханасы

Қажетті бөліктерді жинаңыз

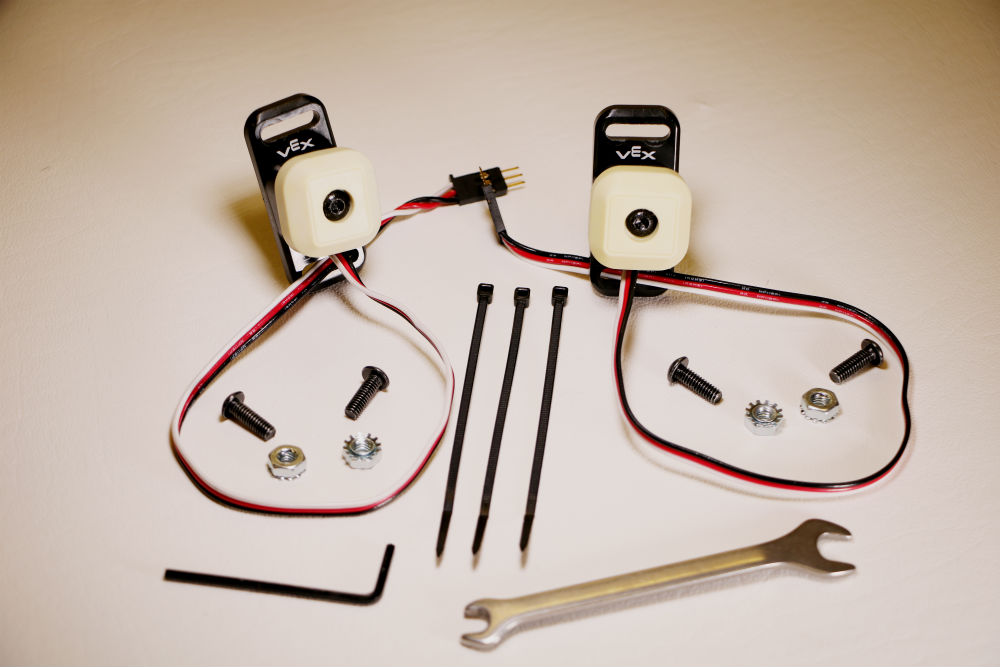

V5 робототехникасындағы сенсорларды орнату мен қосуды суреттейтін диаграмма, әртүрлі сенсор түрлерін және жобалардағы оңтайлы функционалдылық үшін олардың орналасуын көрсетеді.

Келесі бөліктерді дайындаңыз:

(2) Бампер қосқыштары v2
(4) №8-32 x 1/2" бұрандалар
(4) №8-32 Жаңғақтарды сақтайды
(1) 5-64 дюймдік алтыбұрышты кілт
(3) 4 дюймдік сыдырма байлау
(1) Ашық кілт (міндетті емес)

ЕСКЕРТПЕ: V5 батарея қыстырғыштары бос болса, бампер қосқыштарын орнату және сымдарды қосу оңайырақ болады, себебі батарея шығарылған.

Бампер қосқыштарын орналастырыңыз

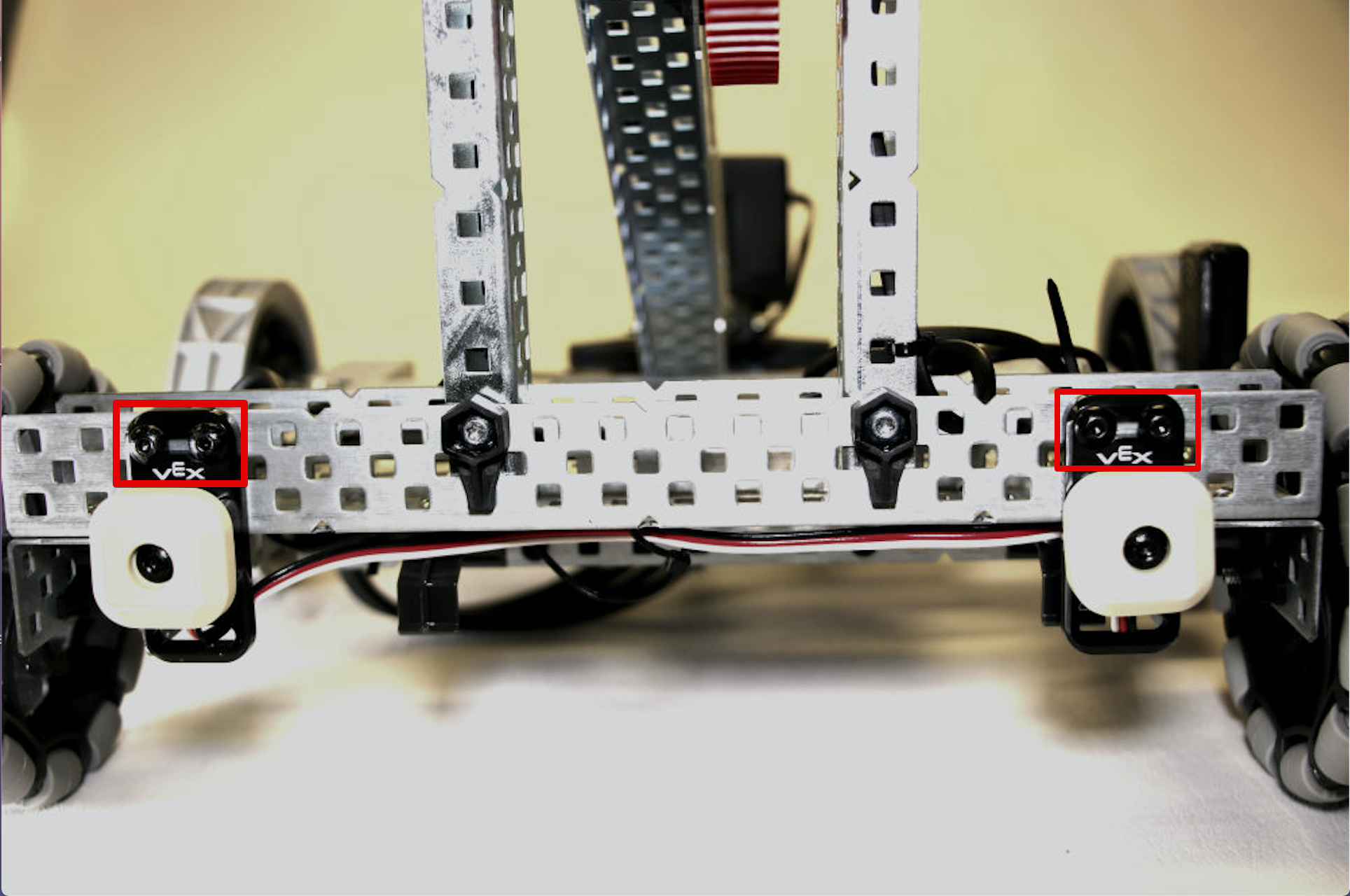

V5 робототехникасында сенсорларды пайдалануды суреттейтін диаграмма, сенсорлардың әртүрлі түрлерін және олардың V5 миына қосылымдарын көрсететін, сенсор интеграциясын нақты түсіну үшін белгіленген компоненттері бар.

VEX логотипінің үстіндегі әрбір бампер қосқышына екі бұранданы салыңыз.

Әрбір бампер қосқышын ұстайтын екі бұранданы ең артқы C-канал сәулесінің ұштарынан үшінші және төртінші тесіктерге орналастырыңыз.

ЕСКЕРТПЕ: Бұрандаларды басқа бағытта немесе басқа жерлерде орнату үшін бампер қосқышының екі жағында да орналастыруға болады.

Бұрандаларды төрт Кепс гайканы пайдаланып орнына бекітіңіз

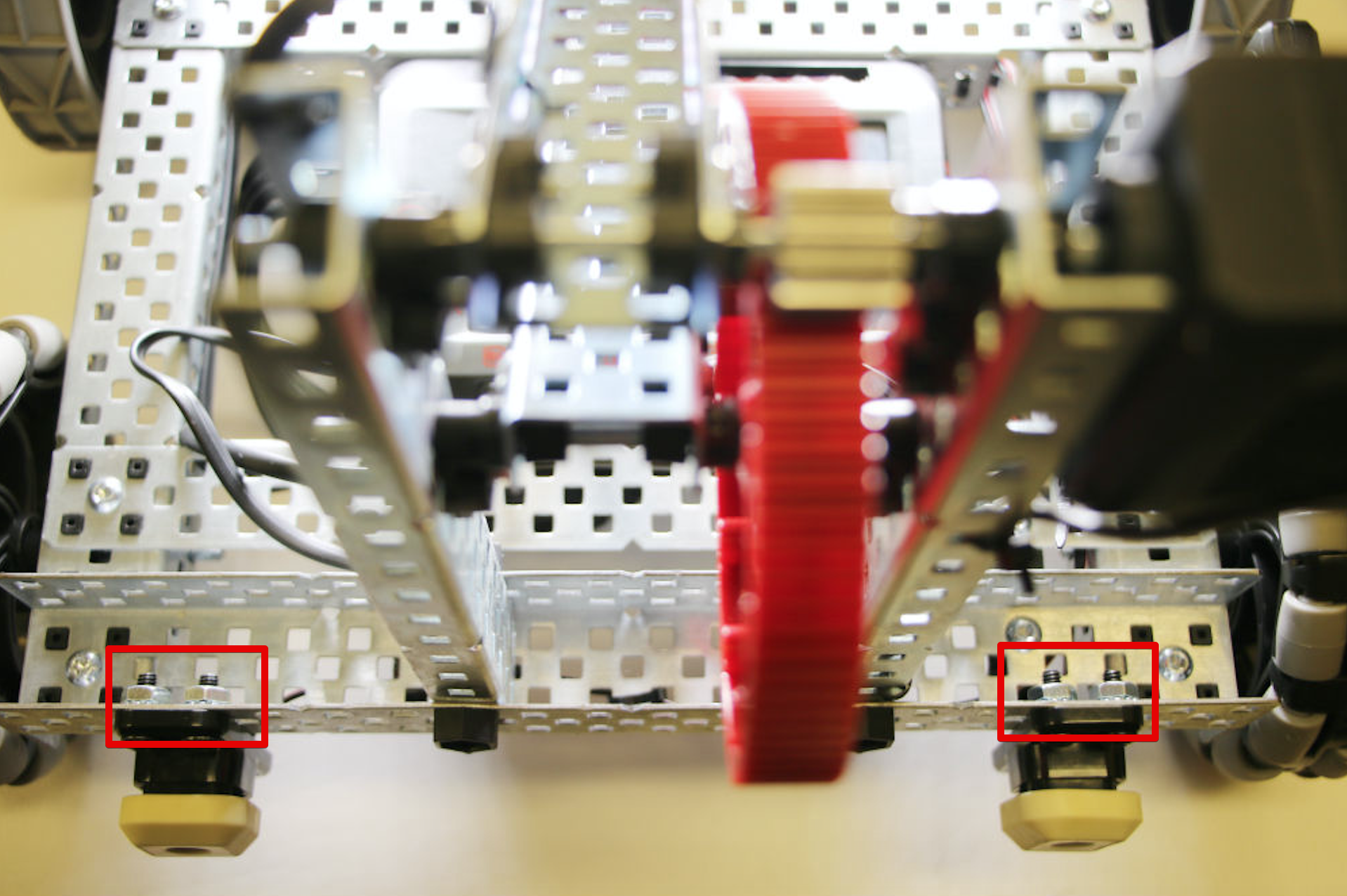

V5 робототехника жүйесіндегі сенсорларды орнату мен конфигурациялауды бейнелейтін диаграмма, тиімді пайдалану үшін негізгі компоненттер мен қосылымдарды бөлектейді.

ЕСКЕРТПЕ: Бұрандалар тым тығыз болмауы керек, себебі Бампер қосқышының пластмассасы жарылып кетуі мүмкін.

Сымдарды шассидің айналасына өткізіңіз

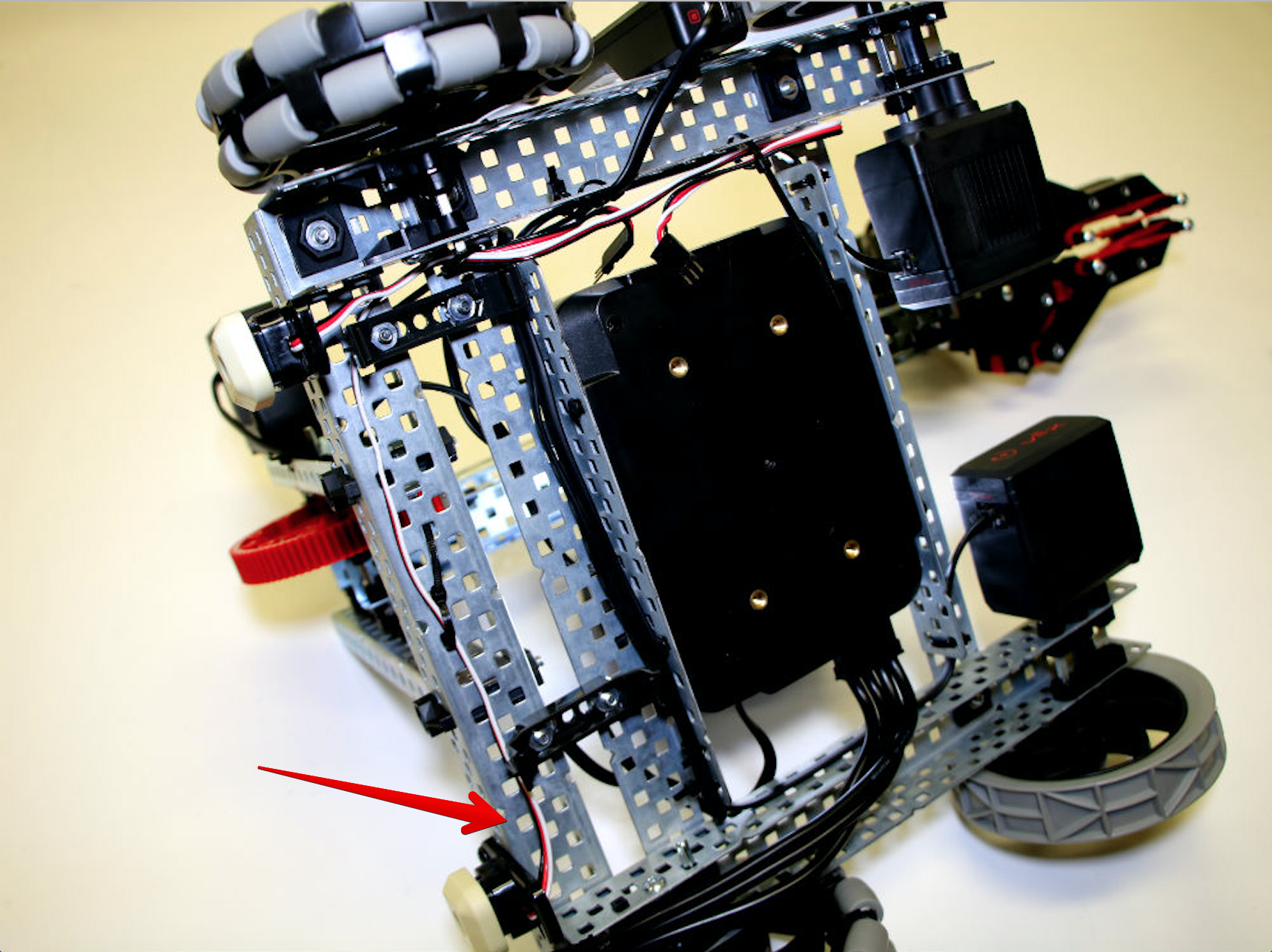

V5 робототехникасындағы сенсорларды орнату мен пайдалануды бейнелейтін диаграмма, оның ішінде оңтайлы өнімділік үшін белгіленген компоненттер мен қосылымдар.

Сымды V5 батарея қыстырғыштарының жанындағы сол жақ бампер қосқышынан өткізіңіз.

Үш сым порты бар V5 робот миының бүйіріндегі екінші батарея қыстырғышының айналасына сымды өткізіңіз.

Сымды доңғалақ орнатылған C-канал сәулесі арқылы бермеңіз.

Оң жақ бампер қосқышынан сымды сол жақ бампер қосқышының сымы орналасқан жерге тікелей артқа апарыңыз, сонда екі қосқыш үш сым порттары бар мидың жағында болады.

ЕСКЕРТПЕ: Бампер ауыстырып-қосқышының сымдары жұмыс кезінде сүйреп кетпесе немесе ұсталып қалмаса, ең жақсы жерде орналасуы мүмкін.

Сол жақ бампер ауыстырып-қосқышының сымын ұстап тұру үшін Zip Tie пайдаланыңыз

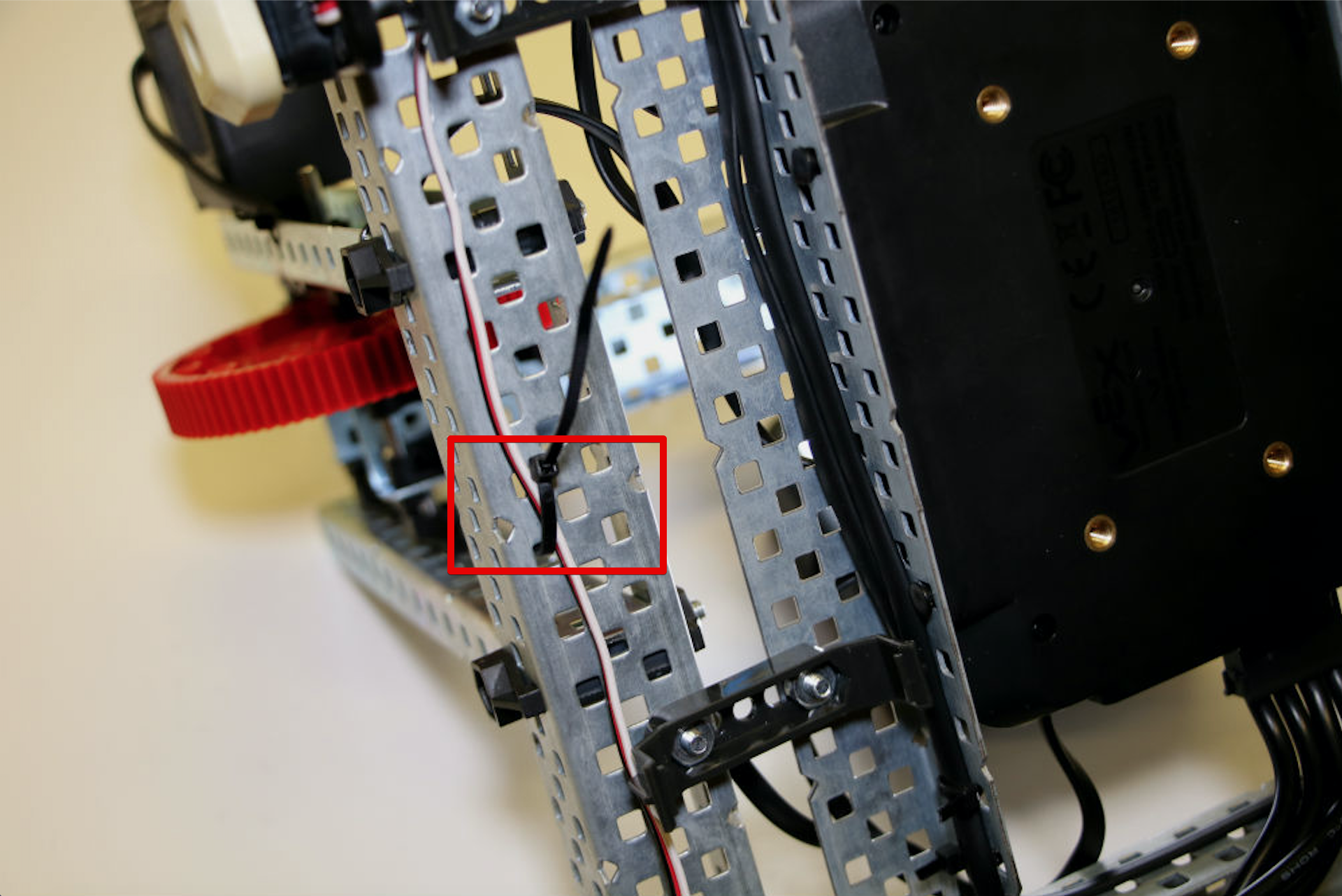

V5 робототехника жүйесіндегі әртүрлі сенсорларды орнату мен қосуды суреттейтін диаграмма, робототехника жобаларында тиімді пайдалану үшін сенсор түрлерін, порттарды және сымдарды бөлектейді.

Батареяның өтуіне жол бермеу үшін сол жақ бампер қосқышының сымын C-канал сәулесінің жақсы жеріне байлап байлаңыз.

ЕСКЕРТПЕ: Сымдар миға жалғанбайынша, Zip Tie-ді толық тартпаңыз.

Екі сымды батарея қысқышының үстінде ұстап тұру үшін Zip Tie пайдаланыңыз

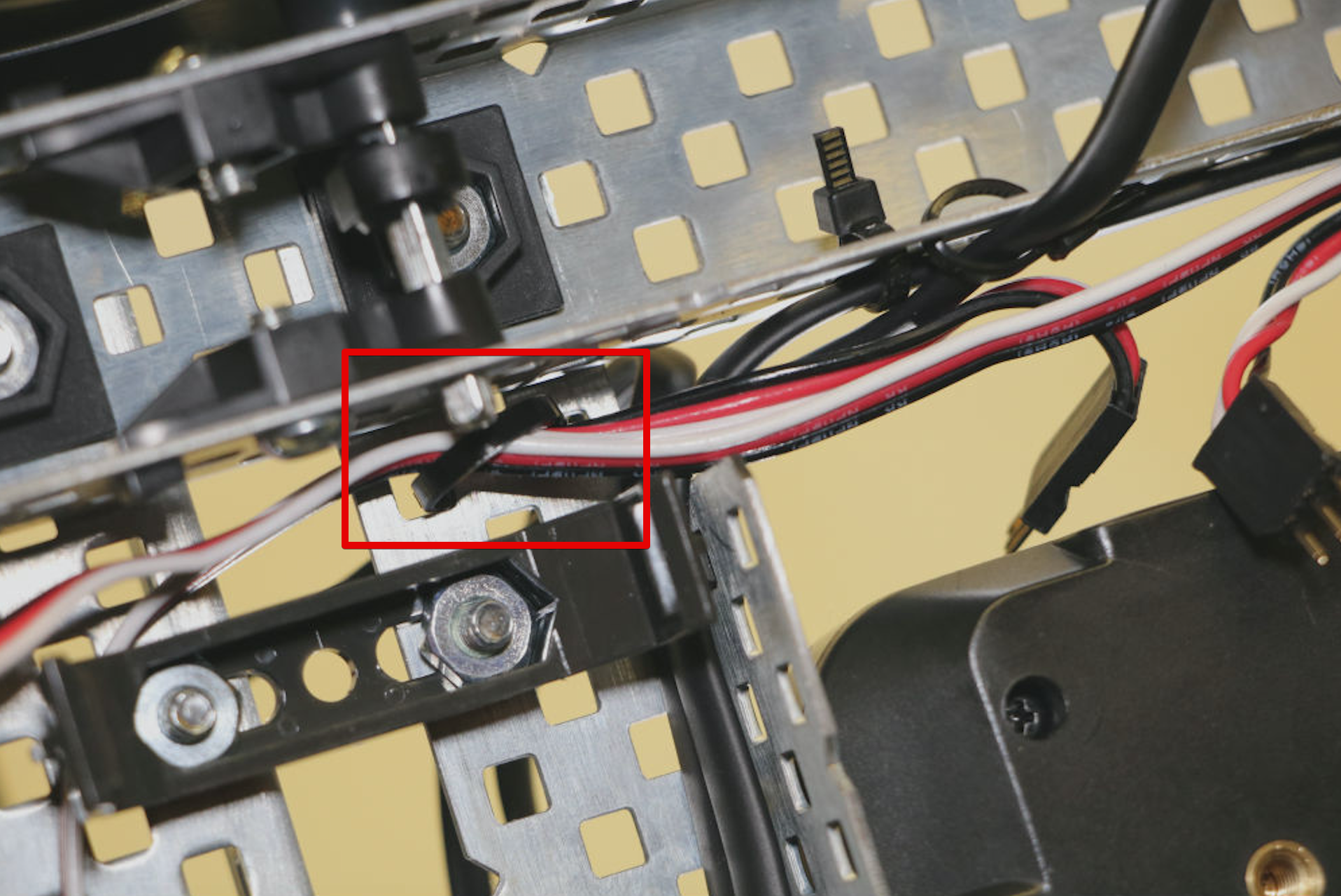

V5 робототехникасындағы сенсорларды орнату мен пайдалануды суреттейтін диаграмма, әртүрлі сенсор түрлерін және олардың робототехника жобаларындағы кеңейтілген функционалдылық үшін V5 миына қосылымдарын көрсетеді.

Сол және оң жақ Бампер ауыстырып-қосқыштарының сымдарының айналасына екінші қыстырғышты батарея қыстырғышының үстінен жақсы жерге салыңыз, сонда олар салбырап қалмауы немесе басқа компоненттерге кедергі келтірмейді.

ЕСКЕРТПЕ:Сымдар миға жалғанбайынша, Zip Tie-ді толығымен тартпаңыз.

Оң жақ бампер қосқыш сымын орнында ұстау үшін соңғы Zip Tie пайдаланыңыз

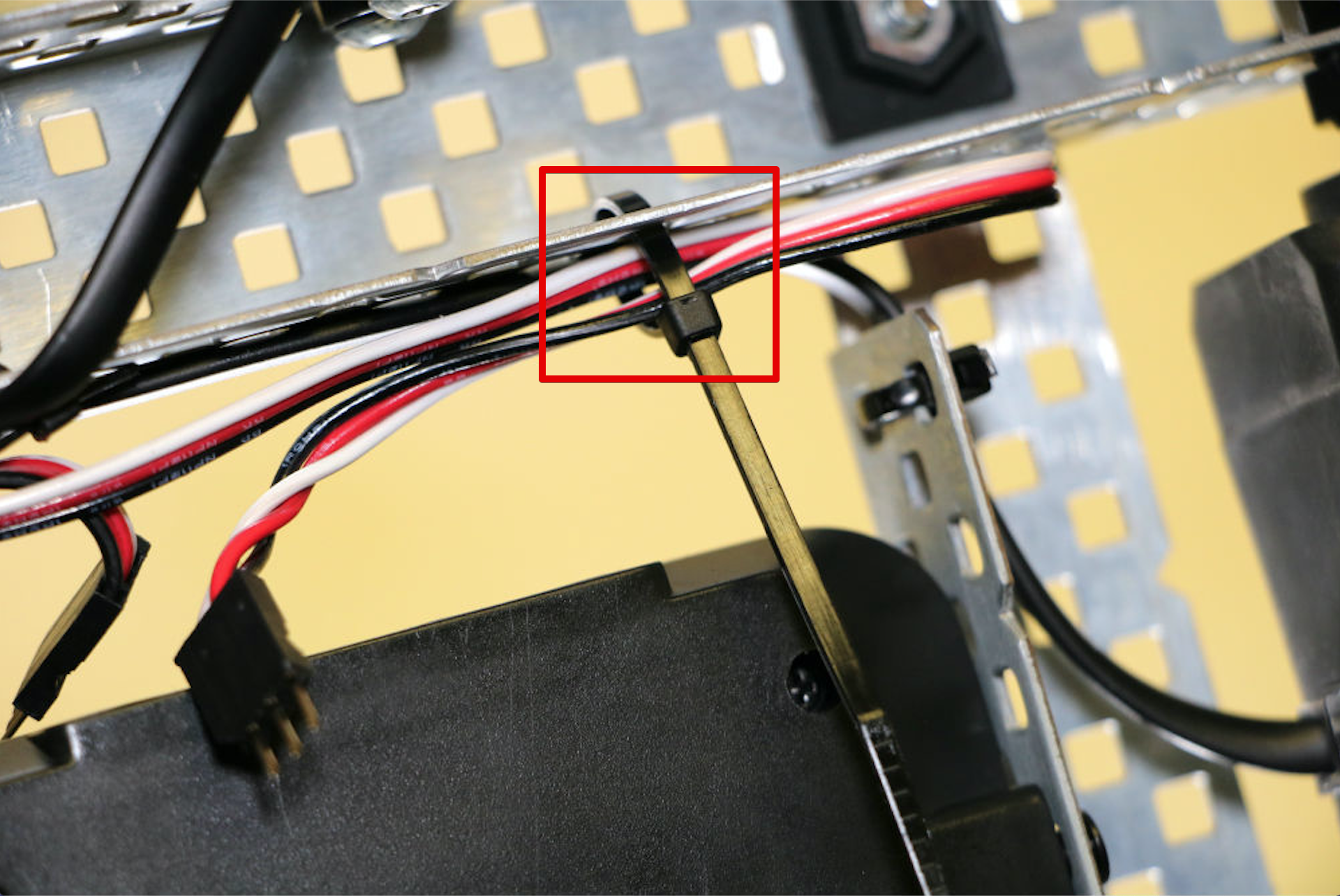

V5 робототехникасындағы сенсорларды орнату мен пайдалануды суреттейтін диаграмма, сенсорлық интеграцияны түсінуді жақсарту үшін таңбаланған құрамдастары мен қосылымдары бар.

Оң жақ бампер қосқышының сымын C-канал сәулесінің бойымен және мидан тыс, содан кейін үш сым портына қарай бағыттаңыз.

Соңғы қыстырғышты қосарланған сымның айналасына және C-канал сәулесі арқылы басқа құрамдас бөліктерге жол бермеу үшін өткізіңіз.

ЕСКЕРТПЕ:Сымдар миға жалғанбайынша, Zip Tie-ді толық тартпаңыз.

Бампер қосқыштарын үш сым портына қосып, аяқтаңыз

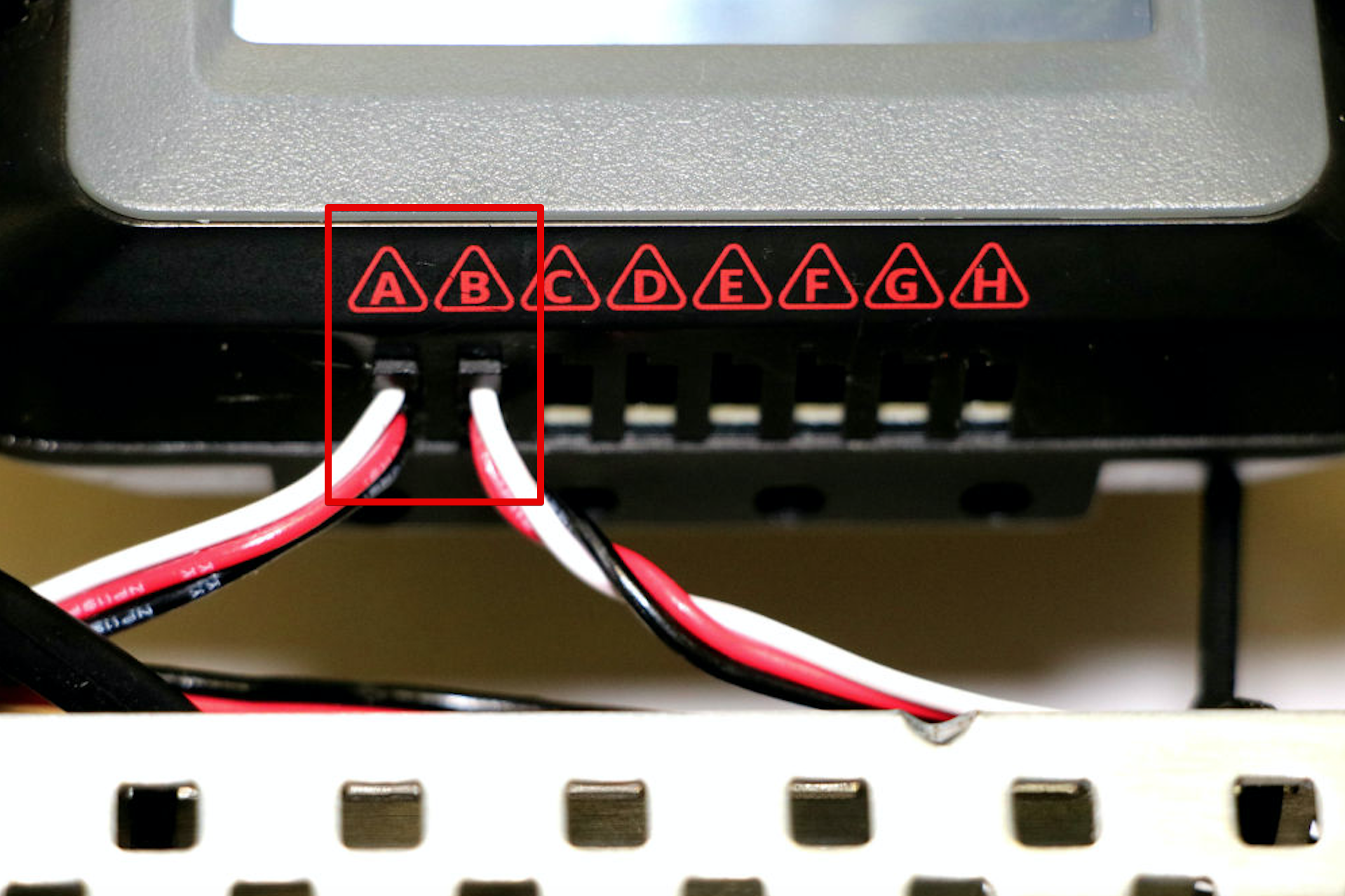

V5 робототехника жүйесіндегі сенсорларды орнату мен қосуды суреттейтін диаграмма, робототехника қолданбаларында оңтайлы өнімділік үшін әртүрлі сенсор түрлерін және олардың орналасуын көрсетеді.

Сол жақ бампер қосқышының сымын A портына және оң жақ бампер қосқышының сымын В портына қосыңыз.

Сыдырма байлауларын сенімді болу үшін толығымен қатайтыңыз, содан кейін артық пластикті кесіңіз.

V5 батареясын оның қыстырғыштарына ауыстырып, батареяны миға қайта қосыңыз.

ЕСКЕРТПЕ: Жапсырманы (таспа, жапсырмалар, т.б.) сенсорда немесе кез келген сымды құрамдас бөлікте ол қосылған портты белгілеу үшін пайдалануға болады.
