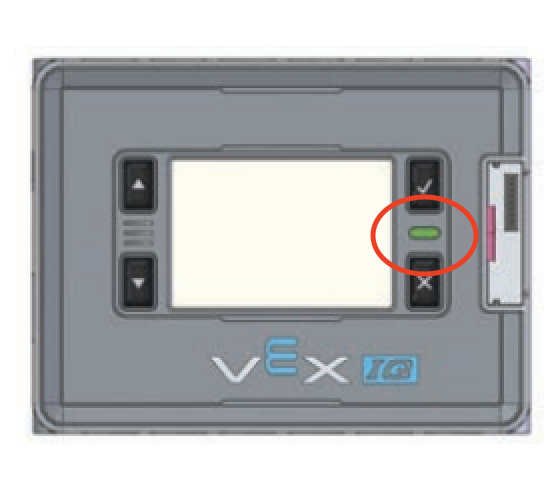

Мидың жарық диодының түсі мидың, VEX IQ робот батареясының және VEX IQ Radio Link күйінің күйін көрсетеді.
| Жарық диодты түсі | Күй | |
|---|---|---|
|
|
Қатты жасыл | Brain ON - робот батареясының деңгейі жеткілікті - NO Radio Link (іздеу). |
|
|
Жасыл жыпылықтау | Brain ON - робот батареясының деңгейі жеткілікті - жақсы радио сілтемесі бар. |
|
|
Қатты қызыл | Робот батареясының деңгейі төмен - Радио байланысы жоқ |
|
|
Жыпылықтау қызыл | Робот батареясының деңгейі төмен - жақсы радио сілтемесі бар |
Ескертпе: Батарея зарядына байланысты, егер батарея қызыл аймаққа түссе, жарық диоды өшірілгенге дейін сол түсте қалады, бірақ Robot Brain LCD экраны әрқашан ағымдағы кернеу деңгейін көрсетеді.
