Барлық қажетті бөліктерді жинаңыз

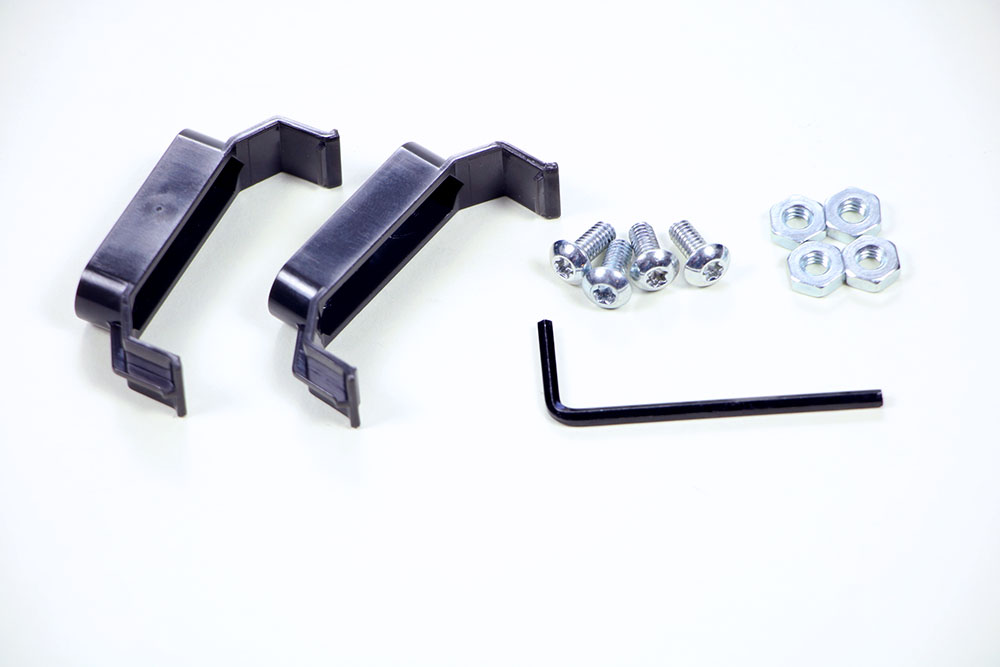

V5 батареясын орнатуға қажетті бөліктер бірге орналастырылған. Көрсетілген бөліктерге 2 V5 батарея қысқышы, 4 #8/32 бұранда, 4 #8/32 жаңғақ және 1 алтыбұрышты кілт кіреді.

Саған қажет болады:

(1) V5 робот батареясы (көрсетілмеген)
(1) V5 робот батареясының кабелі (көрсетілмеген)
(2) V5 батарея қыстырғыштары
(4) №8-32 x 1/2" бұрандалар
(4) №8-32 Жаңғақтарды сақтайды
(1) 3-32 дюймдік алтыбұрышты кілт

Батареяға сым қосқыңыз келсе, сізге роботқа орнатылған V5 Robot Brain қажет болады. >

V5 батарея қыстырғыштарын орнатыңыз

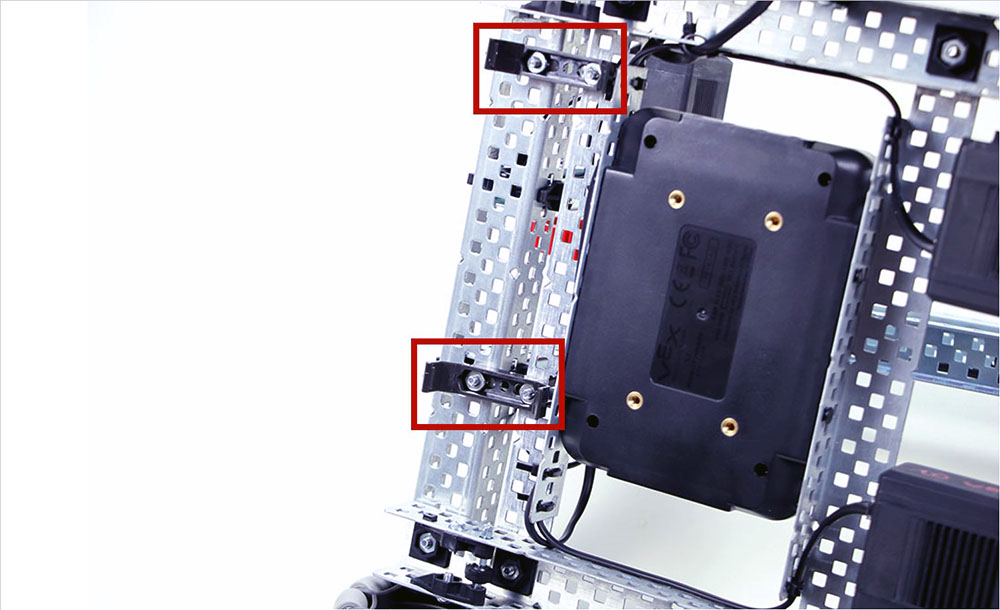

Роботтың артқы бөлігіне екі V5 батарея қыстырғышы бекітілген және олар бөлектелген.

Екі V5 батарея қыстырғышын робот негізінің артқы бөлігінің астына орнатыңыз.

V5 батареясын қыстырғыштарға бекітіңіз

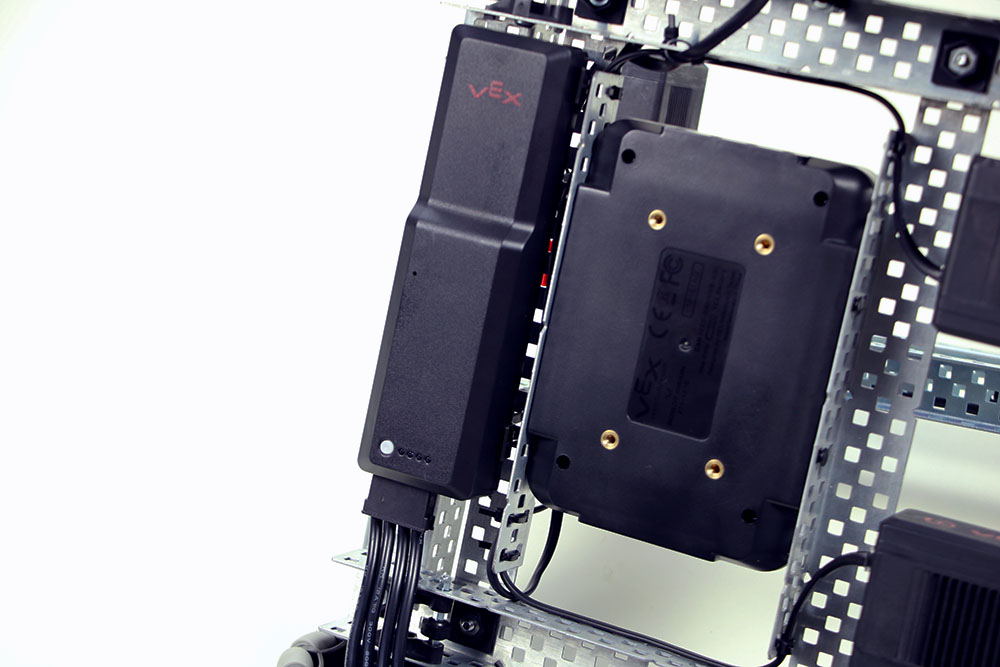

V5 батареясы роботтың артқы жағындағы екі V5 батарея қысқышына бекітілген.

Батареяны оның орнына түскенін естігенше және сезгенше қысқыштарға басыңыз.

V5 робот батареясын қосыңыз

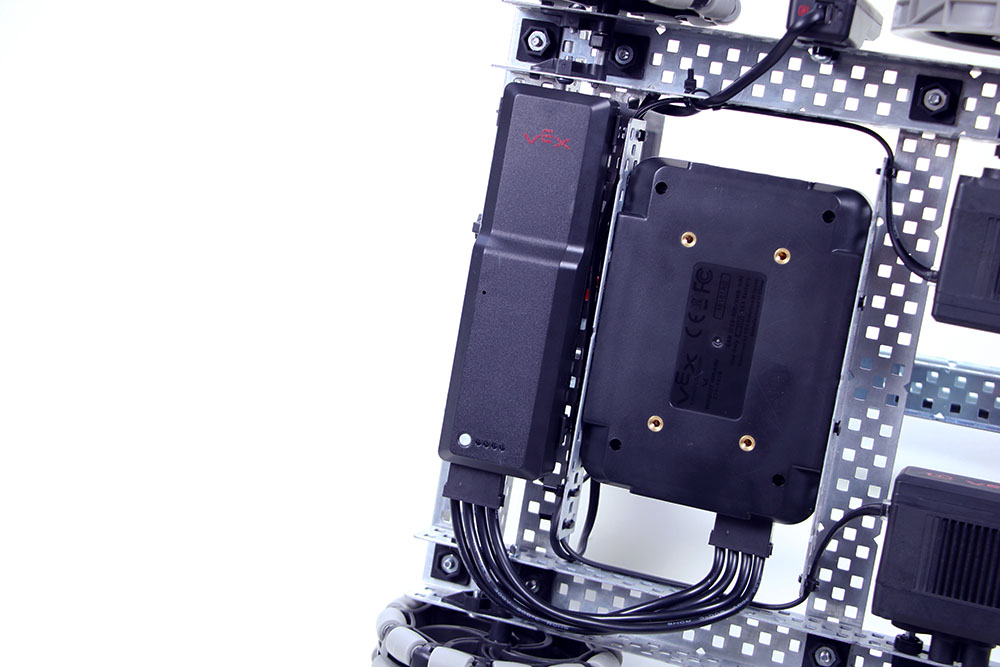

V5 батарея кабелі V5 аккумуляторын роботтағы V5 миына жалғайтын кезде көрсетілген.

Аккумулятор кабелін пайдаланып батареяны V5 робот миына жалғаңыз.

Батарея кабелінің қосқыштарын орнына шерту үшін дұрыс салыңыз.

Батареяны монтаждау және сымдарды қосу бойынша толығырақ нұсқаулардыV5 Clawbot құрастыру нұсқауларынанқараңыз.
